Tuto

Installer un radiateur

Temps de lecture 5 min.
heizkoerper montieren

Tu peux faire d'énormes économies si tu installes tes radiateurs toi-même. Tout ce dont tu as besoin, c'est d'un peu de dextérité et les instructions suivantes.

Nous t'expliquons étape par étape comment installer facilement toi-même ton chauffage. Alors, au travail!

Déterminer la puissance de chauffage

Tout d'abord, il faut déterminer la puissance de chauffage nécessaire. Tu peux soit calculer toi-même la puissance de chauffage nécessaire à l'aide d'une règle empirique classique, soit nous laisser la déterminer en remplissant un questionnaire en magasin. Tu reçois ensuite l'évaluation sous 2 jours ouvrables.

Déterminer soi-même la puissance de chauffage – c'est facile:

  • Déterminer la taille de la pièce (par ex. 20 m²)
  • Sélectionner la température ambiante souhaitée
  • Retrouver la puissance de chauffage en fonction de l'année de construction de la maison (W/m²) dans le tableau ci-dessous
  • Calculer la puissance de chauffage nécessaire de la pièce avec une règle empirique – nous recommandons d'effectuer le calcul pour 100 W/m² au minimum

Chauffage de l'air

Sur une petite surface, des radiateurs à plusieurs panneaux chauffent plus d'air que des radiateurs à un panneau et ils peuvent donc fonctionner avec une température plus faible. Cela crée un climat d’intérieur agréable.

Rayonnement thermique

Les radiateurs à un panneau nécessitent une plus grande surface apparente et chauffent par rayonnement. Le brassage d'air est donc plus faible qu'avec les radiateurs à plusieurs couches.

Déterminer la taille du radiateur

Les facteurs suivants doivent être pris en compte:

  • La puissance de chauffage nécessaire définie (voir 1. «Déterminer la puissance de chauffage nécessaire»)
  • Le niveau de température de départ (réglage de la chaudière)
  • Contraintes de construction (par ex. embrasure de fenêtre)
  • La taille du radiateur (surface, type de radiateur)
  • La décision si vous voulez garder vos radiateur ou en commander de nouveaux

Conseils

  • Les bruits dans les tuyaux de chauffage sont souvent causés par de l'air qui y est emprisonné. Pour y remédier, il peut être utile de purger l'air à l'aide de la vanne de purge du radiateur (clé de purge avec le radiateur). C'est plus facile avec une vanne de purge automatique.
  • Pour pouvoir utiliser toute la puissance du radiateur, il faut éviter de le recouvrir d'un habillage.
  • Installe toujours les nouveaux radiateurs en conservant dessus l'emballage de protection qui l'enveloppe. Cela évite de rayer tes nouveaux radiateurs lors du montage.

Ce dont tu as besoin pour les radiateurs 4 connexions

Ce dont tu as besoin pour les radiateurs 6 connexions

Étapes de travail

Définir l'emplacement du radiateur

01

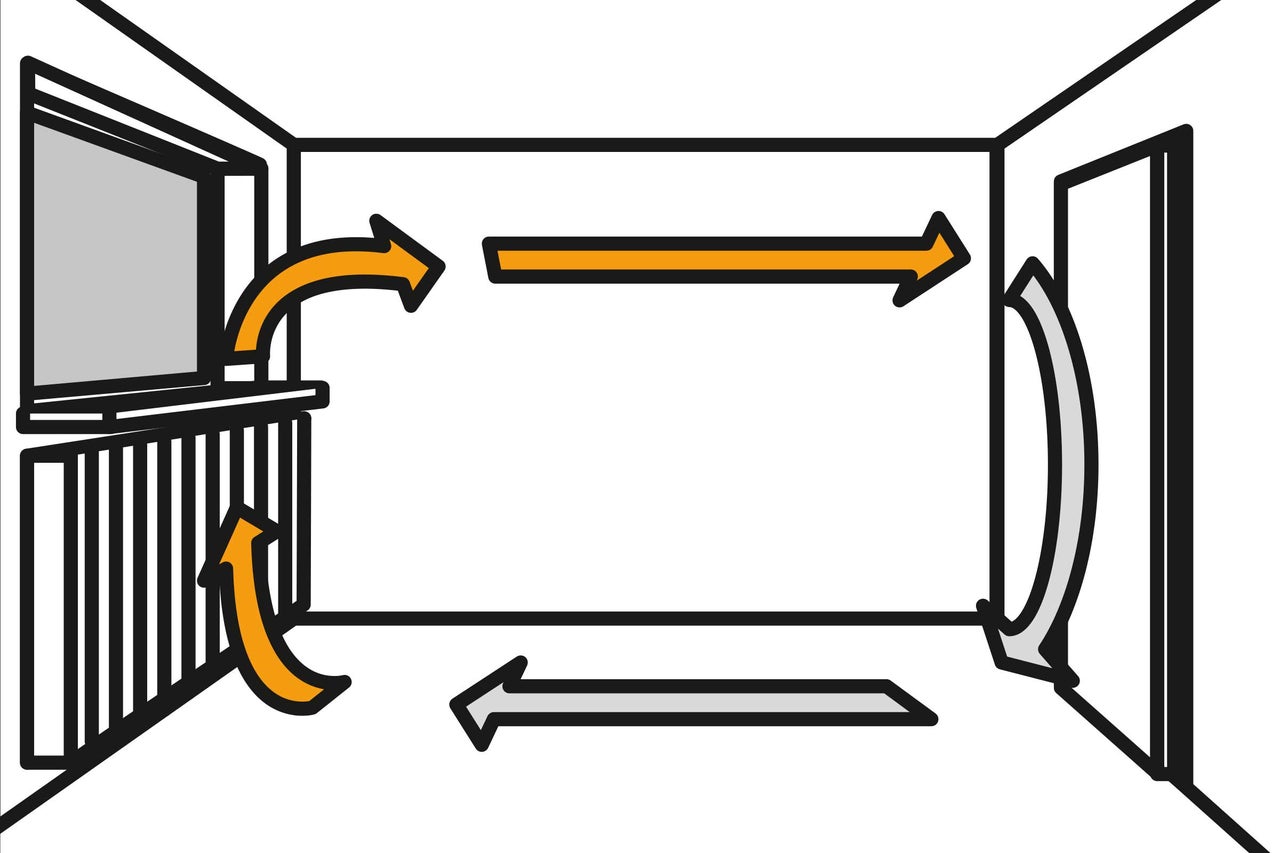

Le meilleur endroit pour installer un radiateur est sous l'ouverture de la fenêtre. C'est là que la circulation d'air est la meilleure, ce qui permet une répartition uniforme de la chaleur dans la pièce. L'air ambiant est chauffé au niveau du radiateur et s'élève vers le haut. L'air froid pénètre par ex. par les ouvertures des portes et cela permet à l'air de circuler dans la pièce.

heizkoerper montieren anleitung as 01
heizkoerper montieren anleitung as 01

Monter les consoles de fixation

02

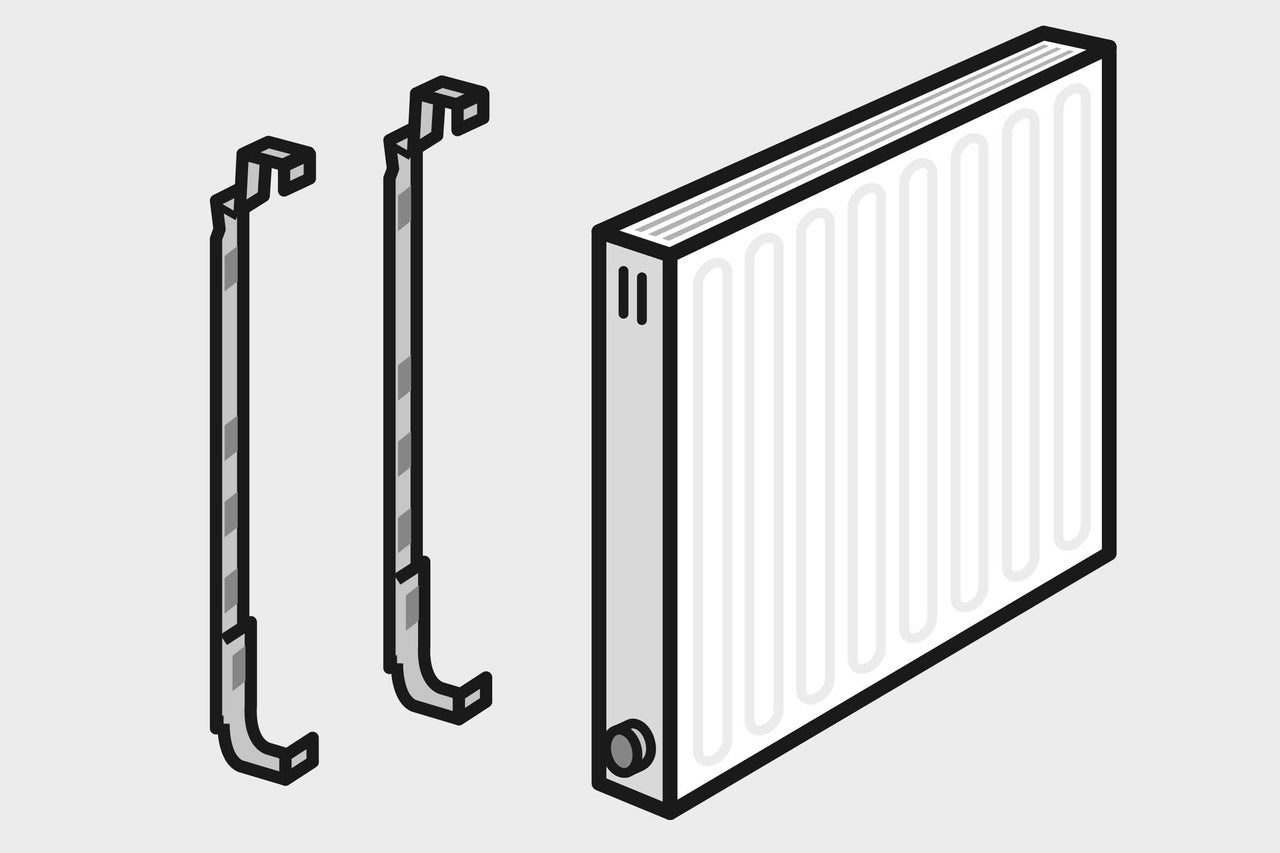

Le radiateur est fixé grâce à des consoles pour radiateur. Choisis des consoles adaptées à la hauteur d'implantation du radiateur.

heizkoerper montieren anleitung as 02
heizkoerper montieren anleitung as 02
03

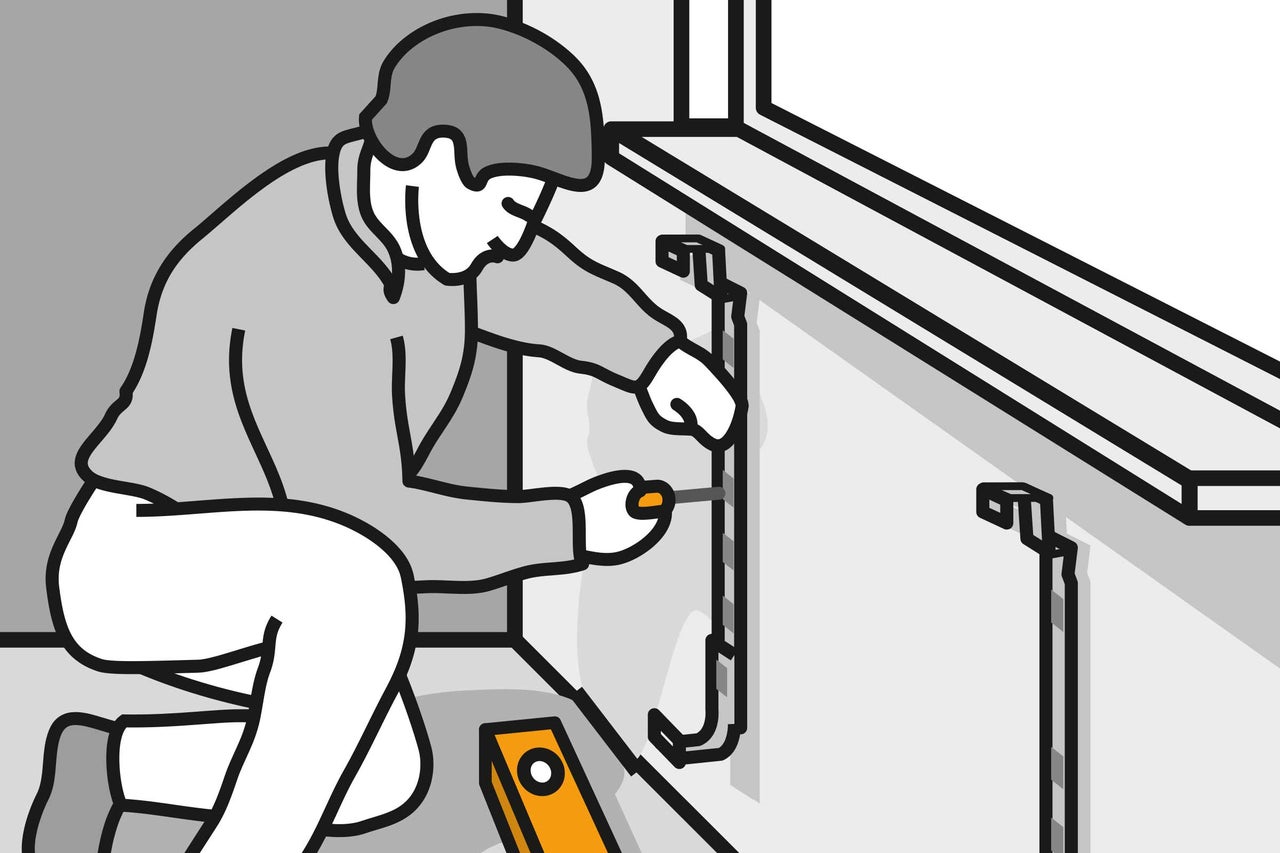

Détermine la hauteur des trous de fixation pour la fixation au mur de façon que le radiateur soit positionné au minimum à 15 cm du sol et au minimum à 10 cm du rebord de fenêtre vers le haut. Cheville les consoles.

heizkoerper montieren anleitung as 03
heizkoerper montieren anleitung as 03
04

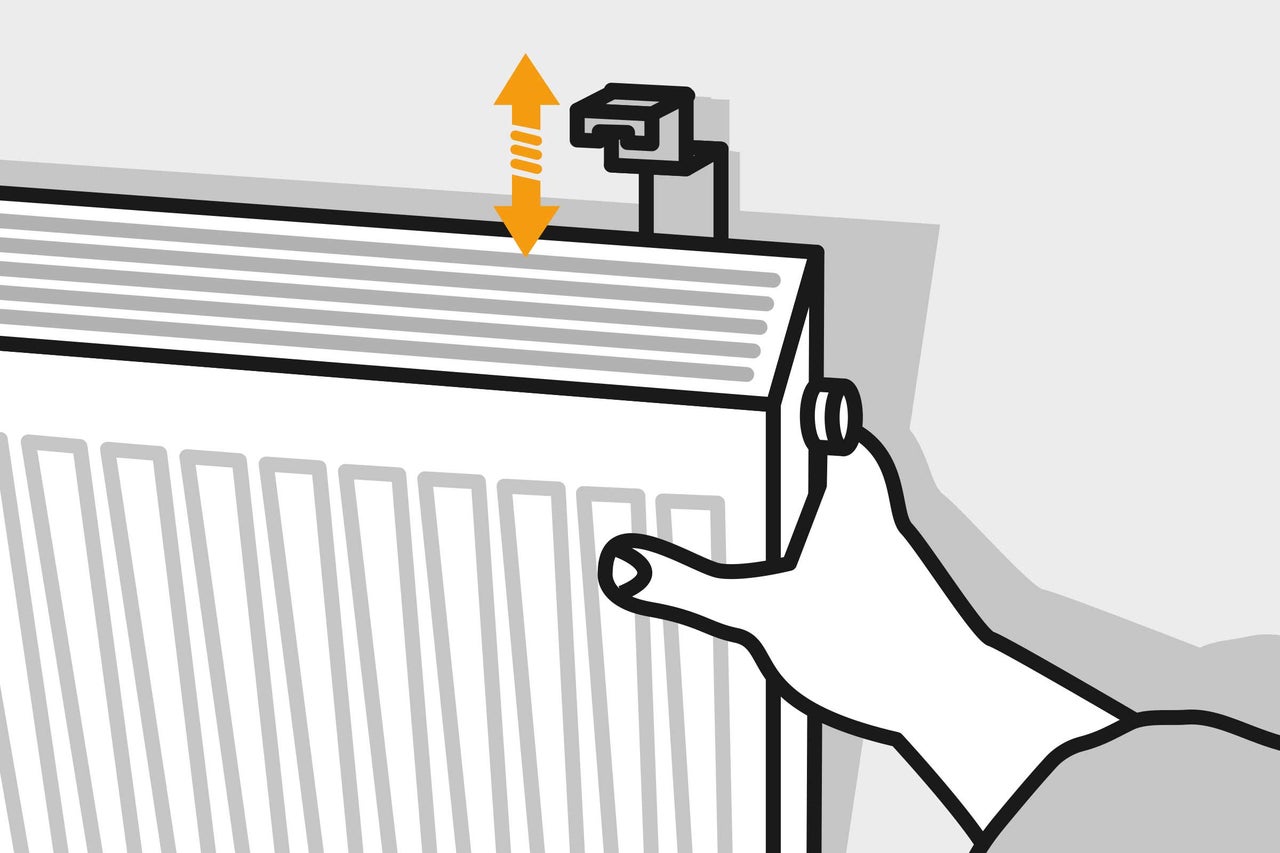

Suspends ensuite le radiateur dans les crochets inférieurs des consoles et fixe-le en haut avec le raccord Snapfix.

heizkoerper montieren anleitung as 04
heizkoerper montieren anleitung as 04

Choisir un radiateur panneau/un radiateur à robinetterie intégrée

05

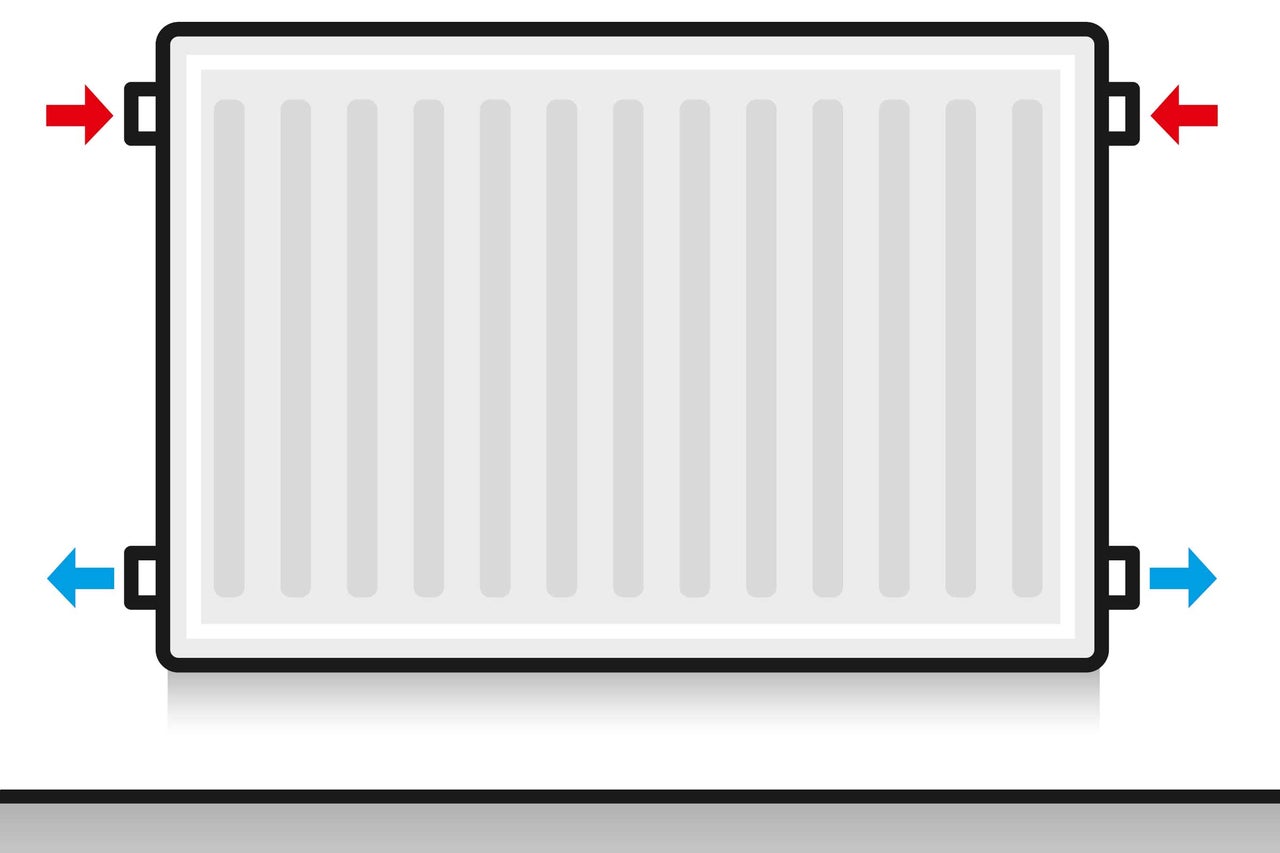

Les radiateurs panneau à 4 connexions ont 2 raccords de départ et 2 raccords de retour. Les raccordements latéraux peuvent être choisis librement, c'est-à-dire par ex. départ en haut à gauche et retour en bas à droite ou l'inverse ou seulement sur un côté. Monte la vanne thermostatique sur le raccord de départ.

heizkoerper montieren anleitung as 05
heizkoerper montieren anleitung as 05
06

Le radiateur à robinetterie intégrée 6 connexions est également équipé d'un raccord de départ et de retour sur la face inférieure. Il est possible de l'utiliser avec un passage de tuyau sous la chape. L'insert de robinet de radiateur thermostatique nécessaire en supplément se trouve derrière l'habillage du radiateur. Depuis l'extérieur, on peut encore monter un robinet thermostatique.

heizkoerper montieren anleitung as 06
heizkoerper montieren anleitung as 06

Poser les tuyaux de raccordement

07

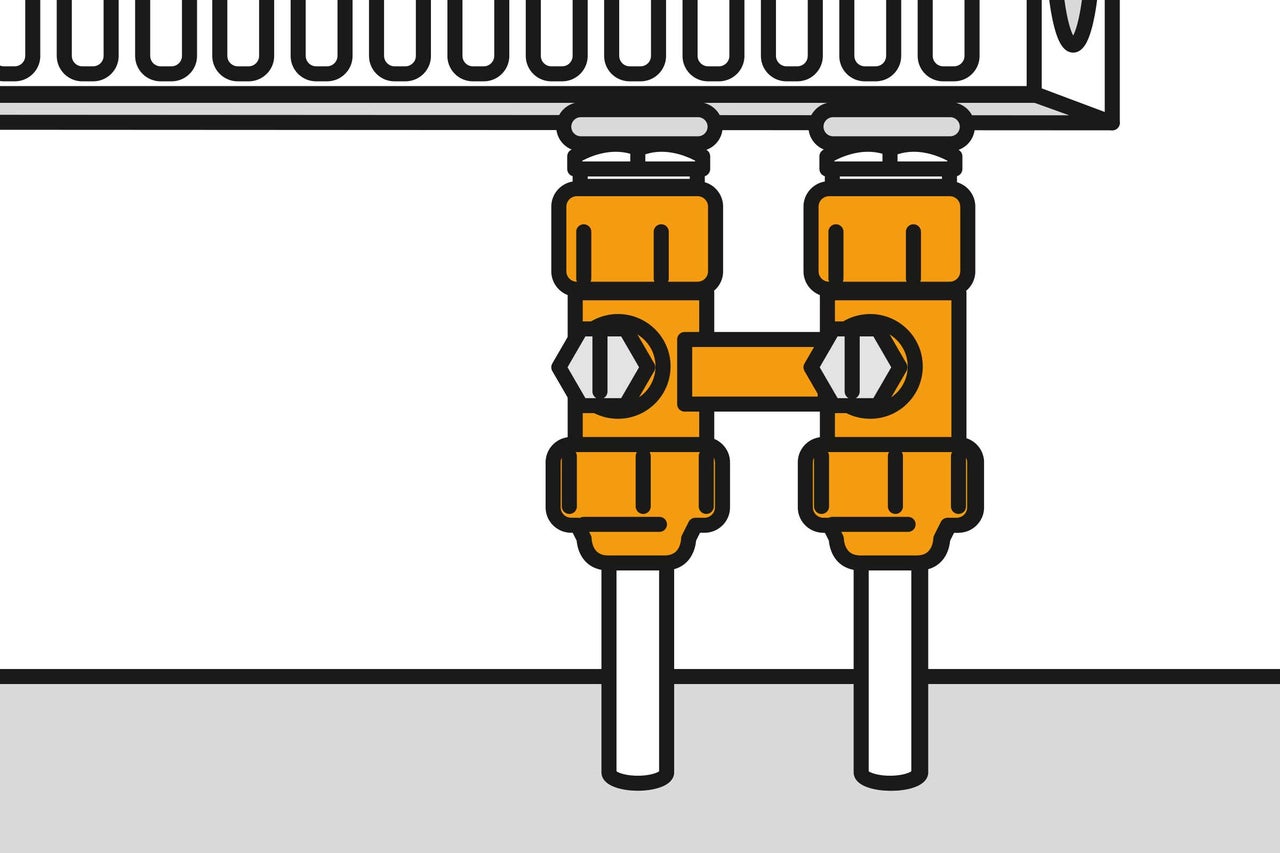

Une fois le radiateur installé, procède au montage des raccords de départ et de retour. Ceux-ci ne doivent pas être inversés! Branche le départ et l'arrivée de préférence avec un raccord de radiateur chacun. Si les tuyaux sortent du mur, utilise un raccord d'angle. S'ils sortent du sol, par ex. pour un radiateur à robinetterie à 6 connexions, utilise un raccord droit double.

heizkoerper montieren anleitung as 07
heizkoerper montieren anleitung as 07

Installer une vanne thermostatique

08

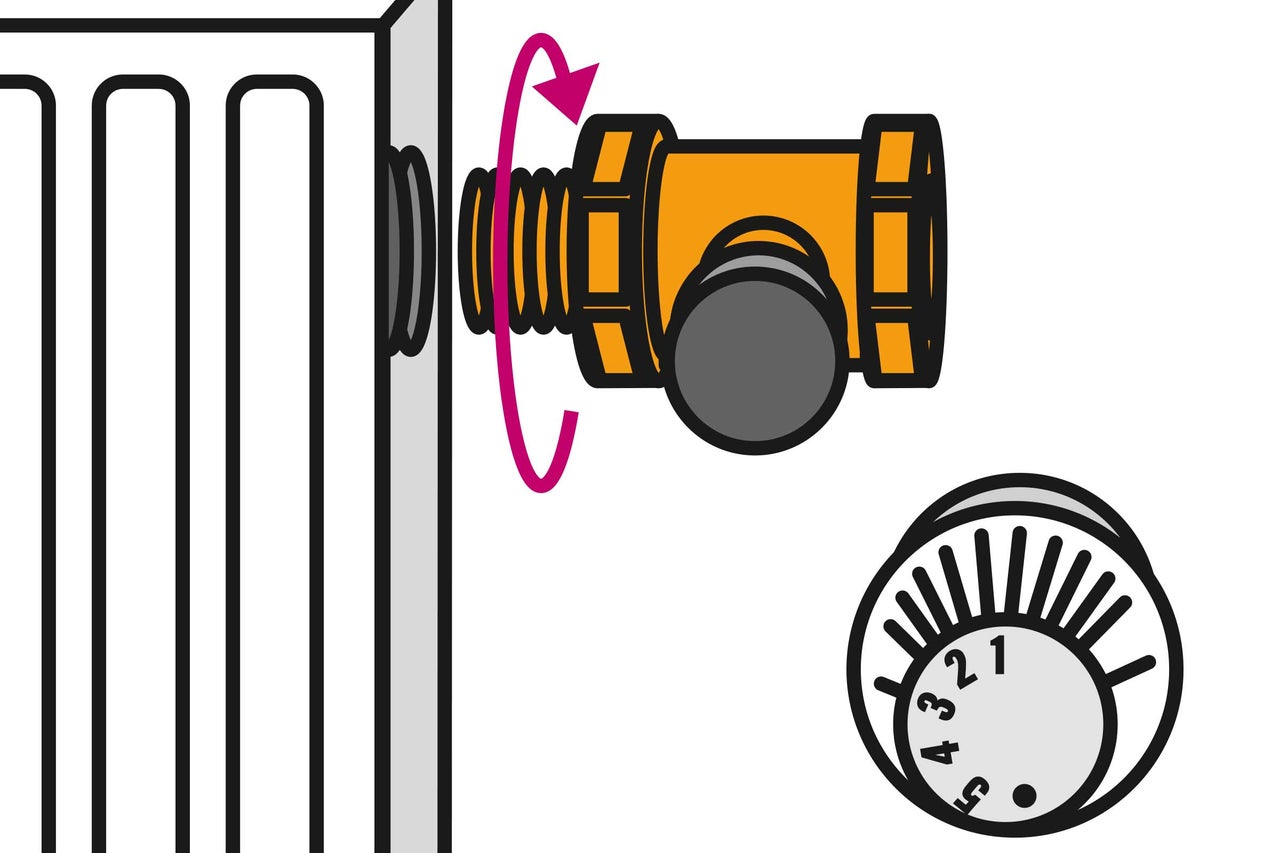

Étanchéifie la partie inférieure de la vanne thermostatique (radiateur panneau 4 connexions) avec du chanvre et visse-le à la main dans l'ouverture de départ. Serre-le ensuite à l'aide d'une clé à fourche adaptée jusqu'à ce que le dispositif pointeau soit tourné vers l'avant. Retire le bouton en plastique et visse la partie supérieure du robinet thermostatique. Monte un bouchon purgeur sur l'ouverture de raccordement supérieure opposée. Toutes les autres ouvertures de raccordement doivent être fermées avec des bouchons pleins.

heizkoerper montieren anleitung as 08
heizkoerper montieren anleitung as 08
