Tuto

Remplacer un radiateur

Temps de lecture 8 min.

Aucun doute: les radiateurs sont très robustes. Mais tôt ou tard, il faut bien les remplacer. Leur remplacement est assez simple, car ils sont fixés sur des supports spéciaux. Tu trouveras dans nos instructions étape par étape, ce que tu dois faire pour que le radiateur soit fixé horizontalement au mur. Et maintenant, au boulot!

Ce dont tu auras besoin

Planification et préparation

Quel est le radiateur qu'il te faut?

01

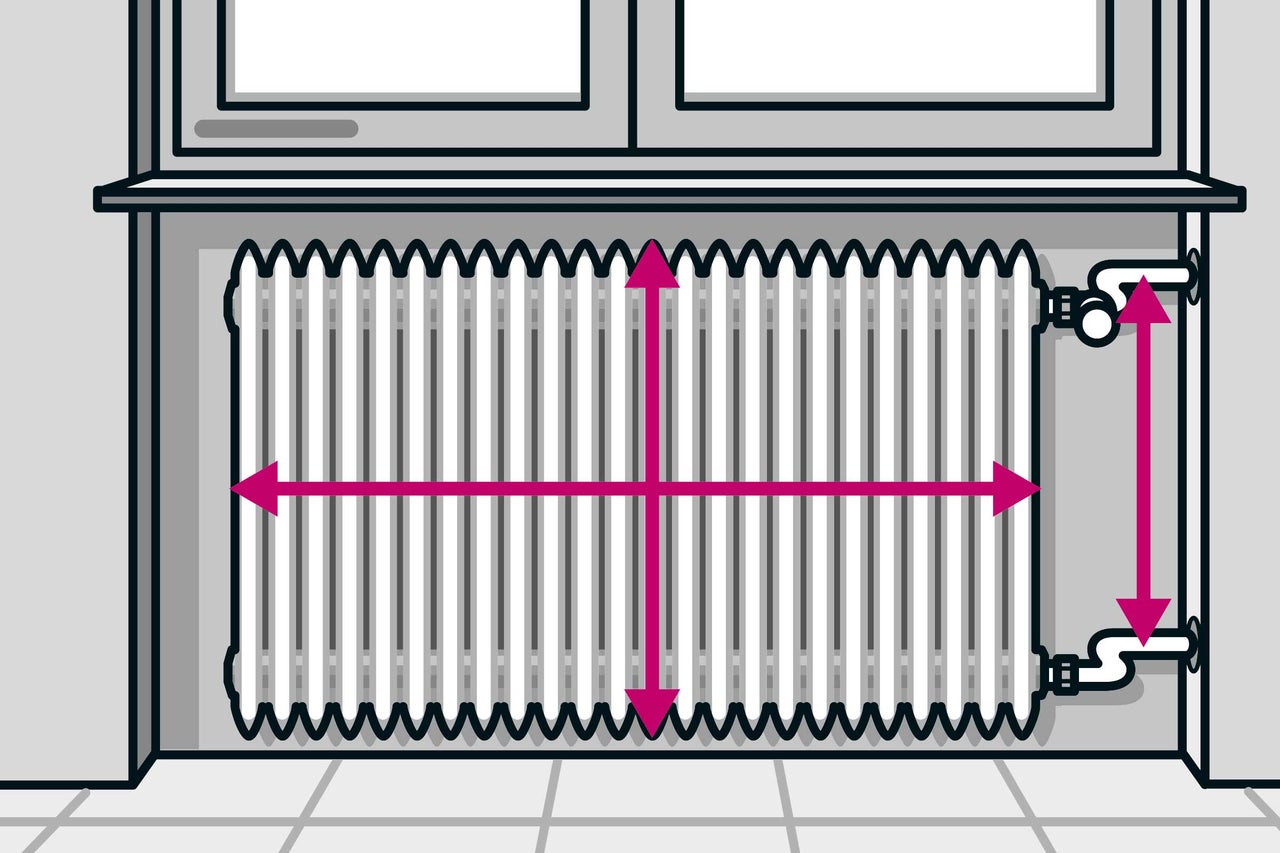

Commence par vérifier quel radiateur convient à la pièce et à ton installation de chauffage. Mesure pour cela la distance entre l'arrivée et le retour. Note également la taille de l'ancien radiateur. Ces instructions décrivent l'installation d'un radiateur de rechange dont la distance entre les tuyaux existants est identique. Dans notre cas, les tuyaux de raccordement sont également prolongés vers l'avant, ce qui est nécessaire, par ex. si une niche de radiateur est murée et que le radiateur doit être positionné plus vers l'avant. Planifies-tu davantage de travaux de rénovation dans la pièce? Dans ce cas, tu peux commencer par ça.

heizkoerper tauschen anleitung as 01
heizkoerper tauschen anleitung as 01

Étapes de travail

Démonter le radiateur

02

Tout d'abord, le té de réglage (vanne de retour d'eau) doit être fermé ou le raccord droit double doit être fermé. Si ton radiateur ne le permet pas, tu dois vider l'eau du circuit de chauffage. Ouvre pour cela toutes les vannes du radiateur.

heizkoerper tauschen anleitung as 02
heizkoerper tauschen anleitung as 02
03

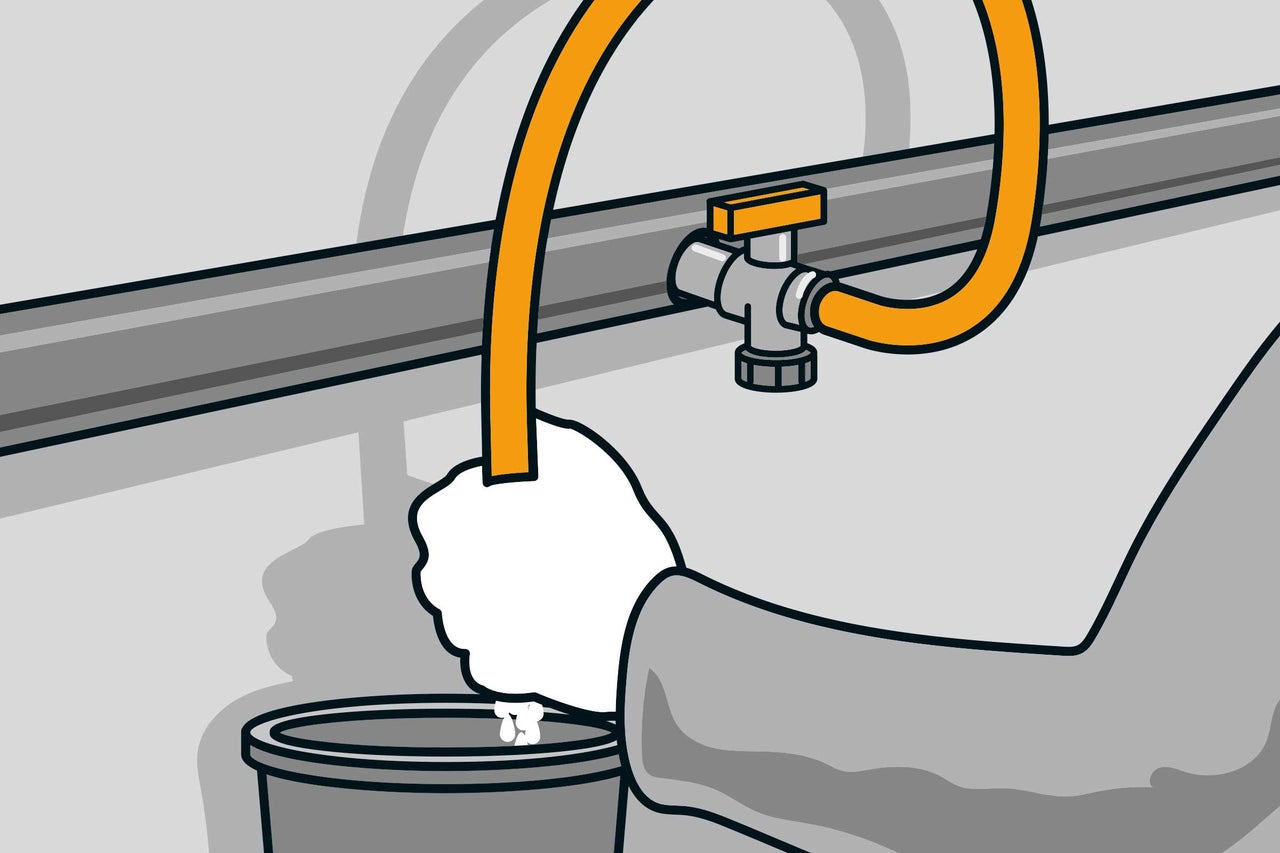

Arrête d'abord la chaudière. Cherche un endroit pour évacuer l'eau. C'est généralement l'endroit où l'on rajoute de l'eau lorsque la pression de chauffage a diminué. Si tu n'es pas sûr, demande à ton spécialiste. Mets le tuyau dans l'évacuation ou dans un lavabo, ouvre le robinet et laisse l'eau s'écouler.

heizkoerper tauschen anleitung as 03
heizkoerper tauschen anleitung as 03
04

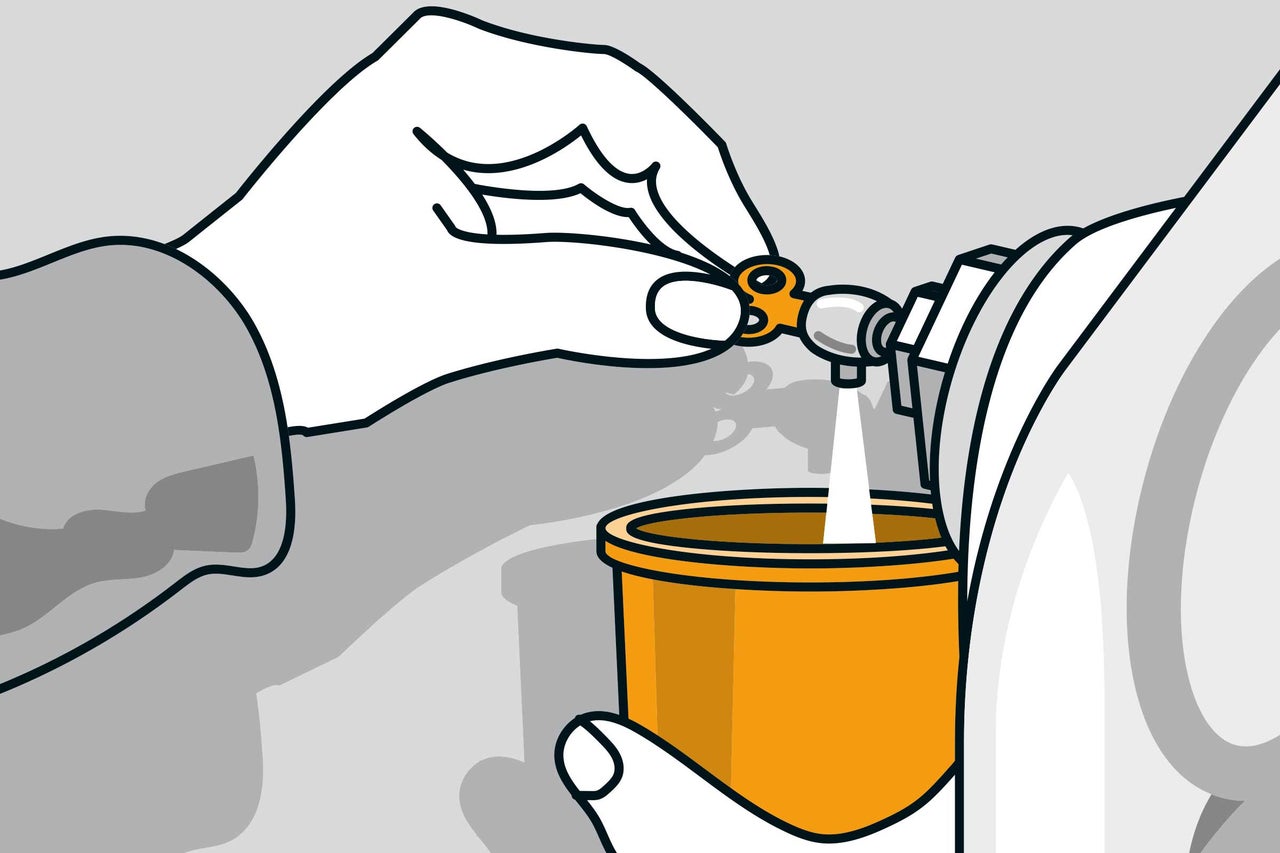

Ouvre ensuite la vis de purge de tous les radiateurs; il est possible que seuls les radiateurs de l'étage supérieur de la maison disposent d'une vis de purge.

heizkoerper tauschen anleitung as 04
heizkoerper tauschen anleitung as 04
05

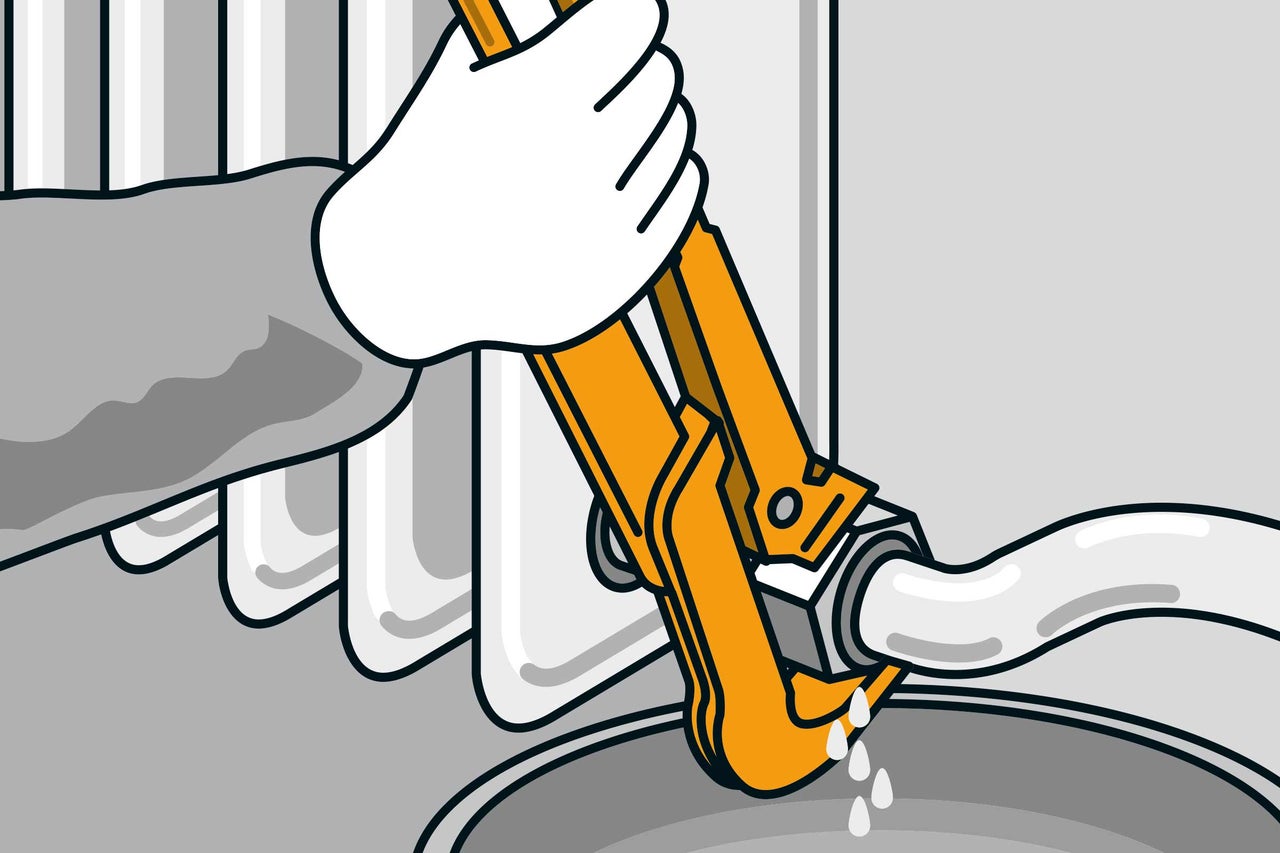

Lors de cette étape, de l'eau peut s'écouler du radiateur. Place un bac de récupération sous la vanne de retour d'eau. Dévisse ensuite la vis avec une clé serre-tubes.

heizkoerper tauschen anleitung as 05
heizkoerper tauschen anleitung as 05
06

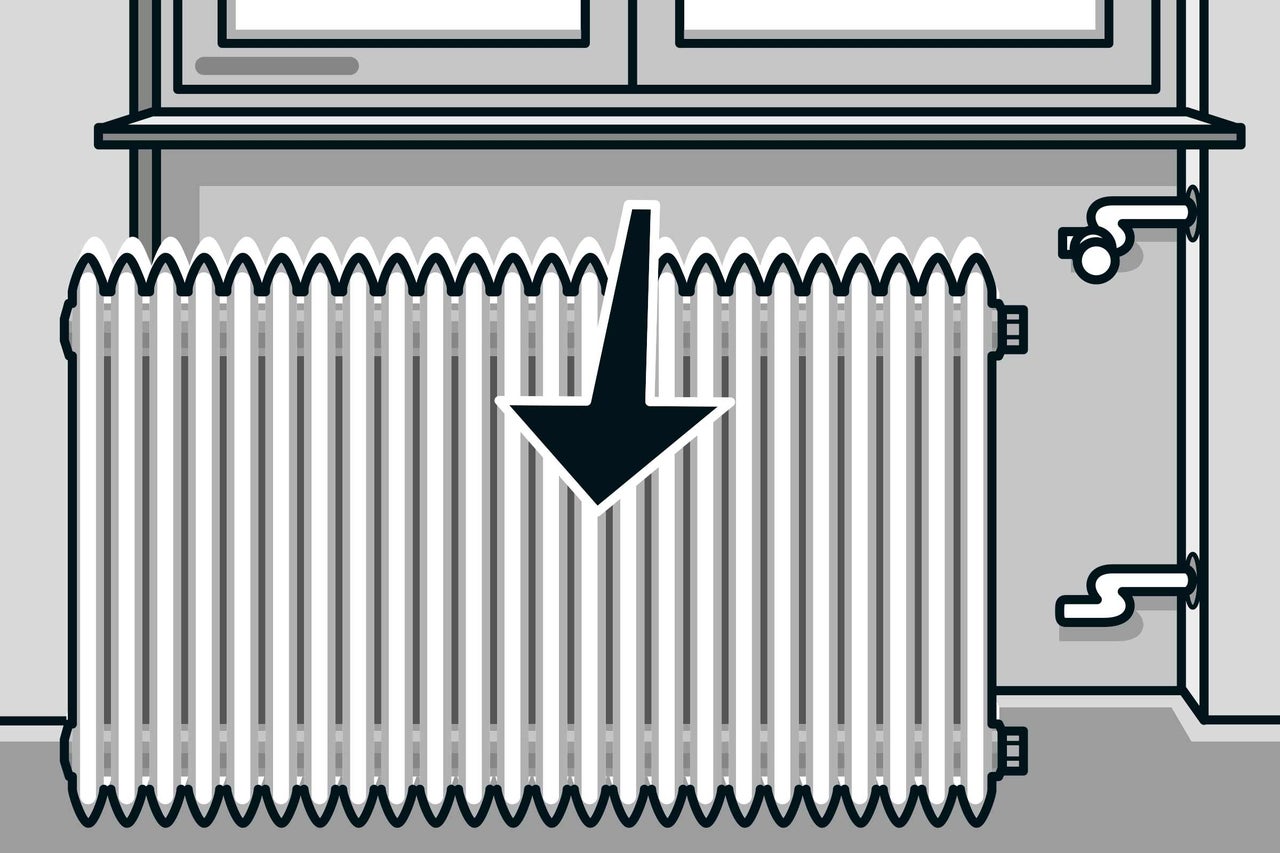

Pour cette étape, tu as absolument besoin d'aide car un radiateur est très lourd. Dévisse toutes les fixations et enlève le radiateur du mur. Disposes-tu d'un chariot de transport? Pose le radiateur tout simplement dessus et sors-le de la pièce.

heizkoerper tauschen anleitung as 06
heizkoerper tauschen anleitung as 06

Adapter les raccords

07

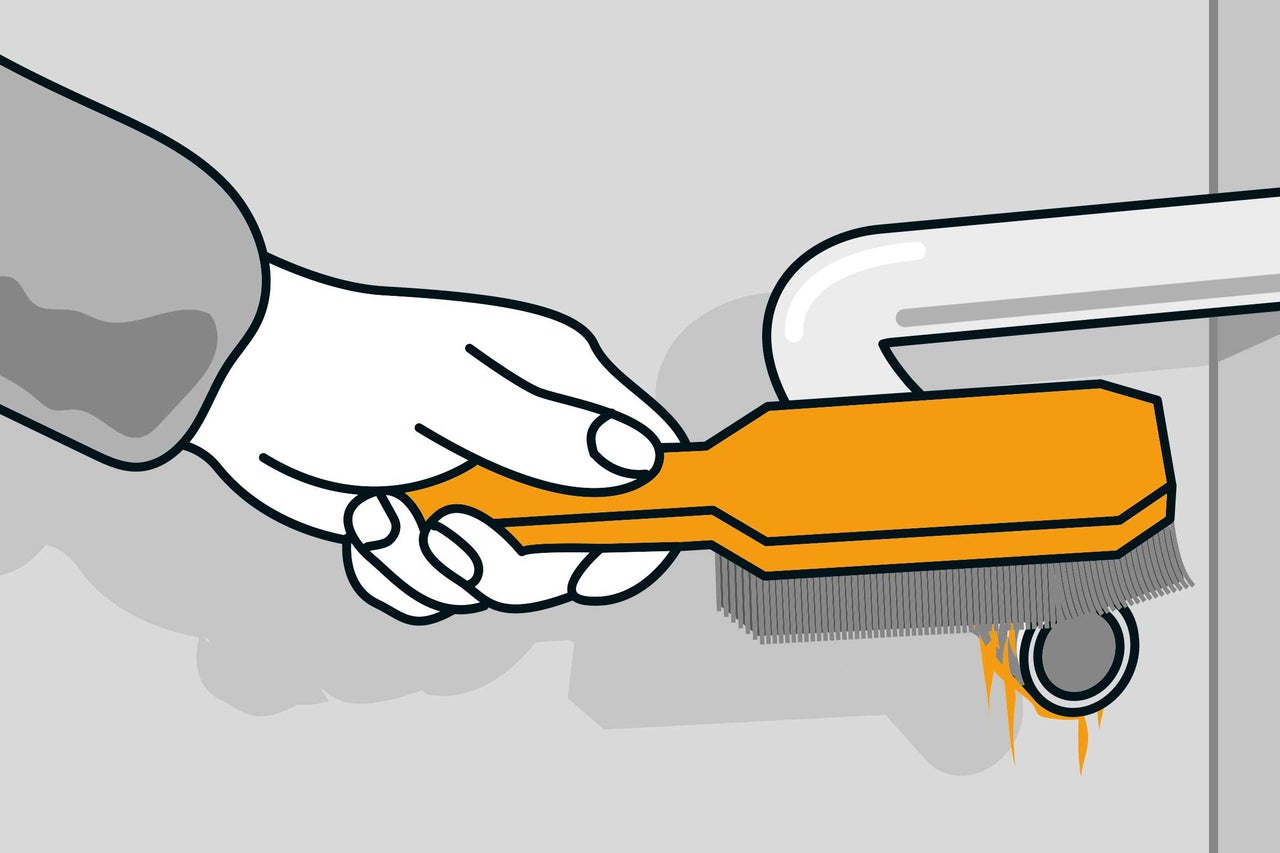

Le nouveau radiateur aura probablement des raccords différents. Tu peux compenser cela par des manchons-raccords entre le raccord 3/4" (ancien) et le raccord 1/2" (nouveau). Nettoie le filetage des tuyaux de raccordement et retire tout le chanvre.

heizkoerper tauschen anleitung as 07
heizkoerper tauschen anleitung as 07
08

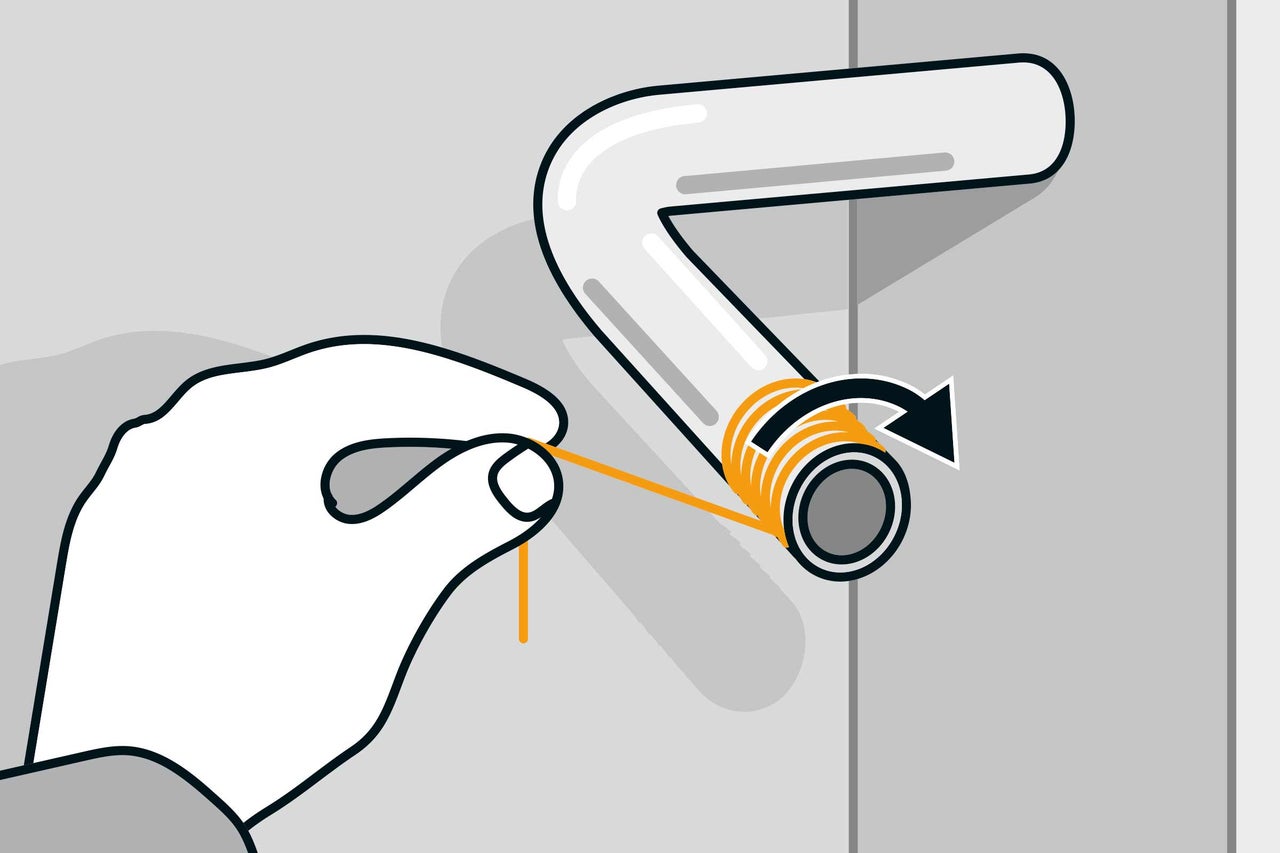

Avant de visser les manchons-raccords, étanchéifie à nouveau. Nous utilisons pour cela de la filasse. Celle-ci est enroulée autour du filetage dans le sens des aiguilles d'une montre.

heizkoerper tauschen anleitung as 08
heizkoerper tauschen anleitung as 08
09

Visse les manchons-raccords sur les filetages en haut et en bas. Les autres raccords de tuyaux sont-ils conçus comme des raccords sertis? Tous les éléments doivent être adaptés.

heizkoerper tauschen anleitung as 09
heizkoerper tauschen anleitung as 09
10

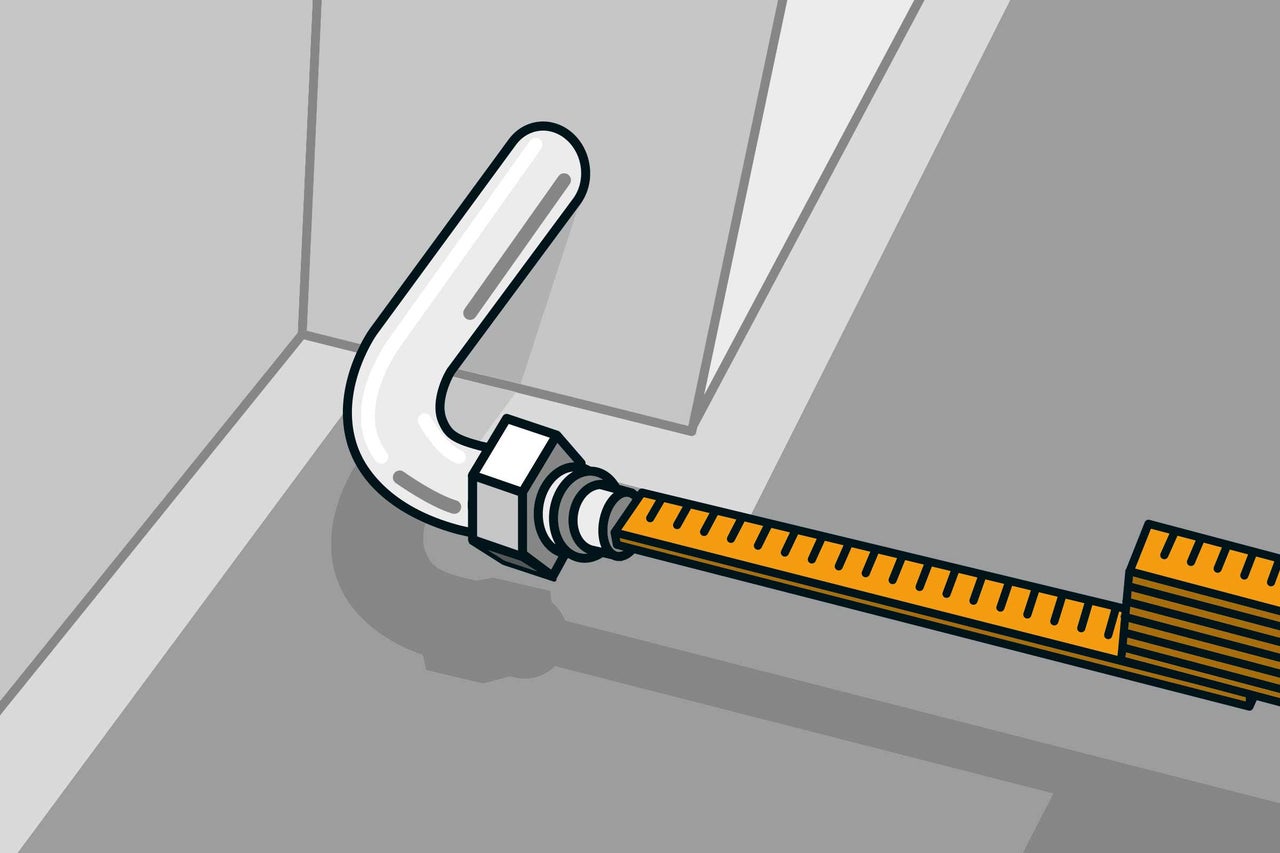

Mesure maintenant la longueur des tuyaux avec lesquels les raccords sont prolongés vers l'avant. Il est difficile de déterminer la bonne longueur? Alors, laisse les tuyaux un peu plus longs et raccourcis-les ensuite.

heizkoerper tauschen anleitung as 10
heizkoerper tauschen anleitung as 10
11

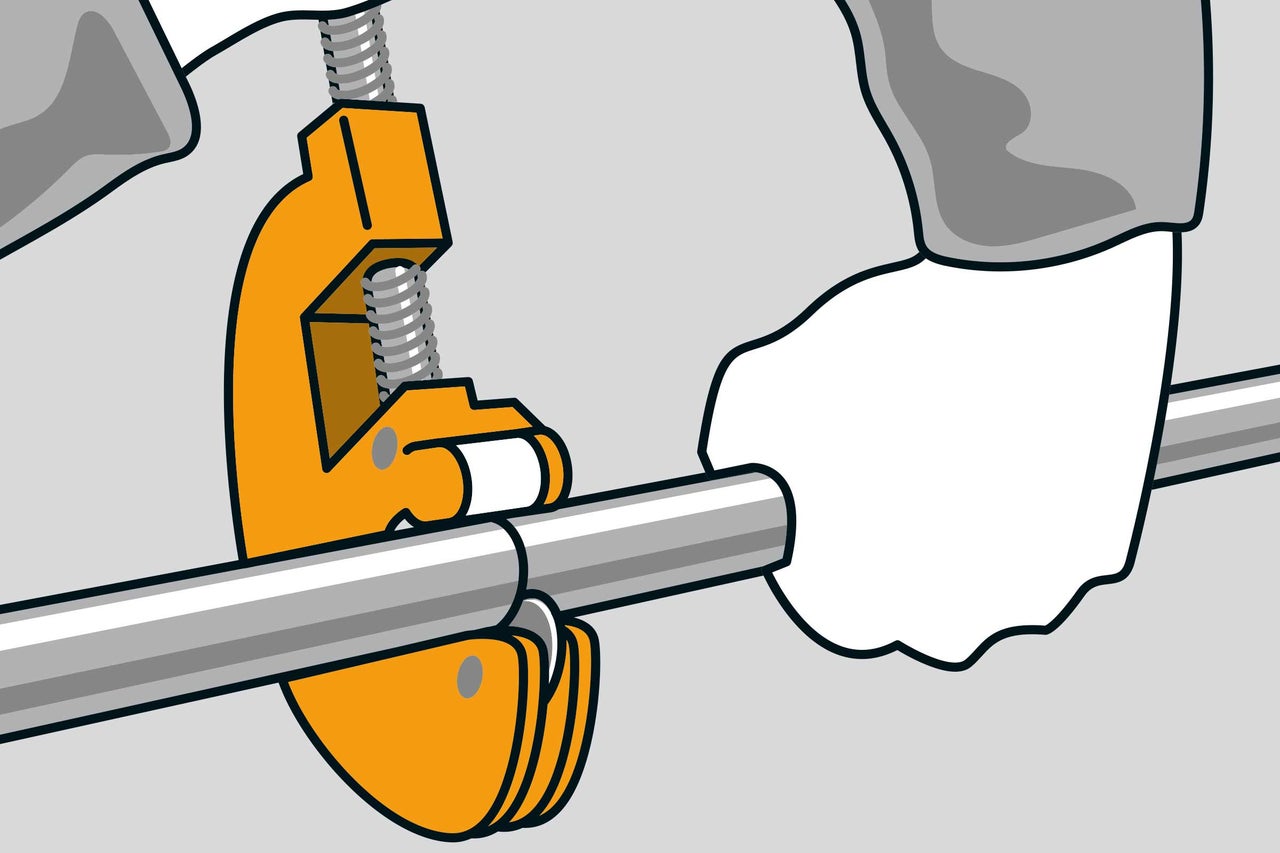

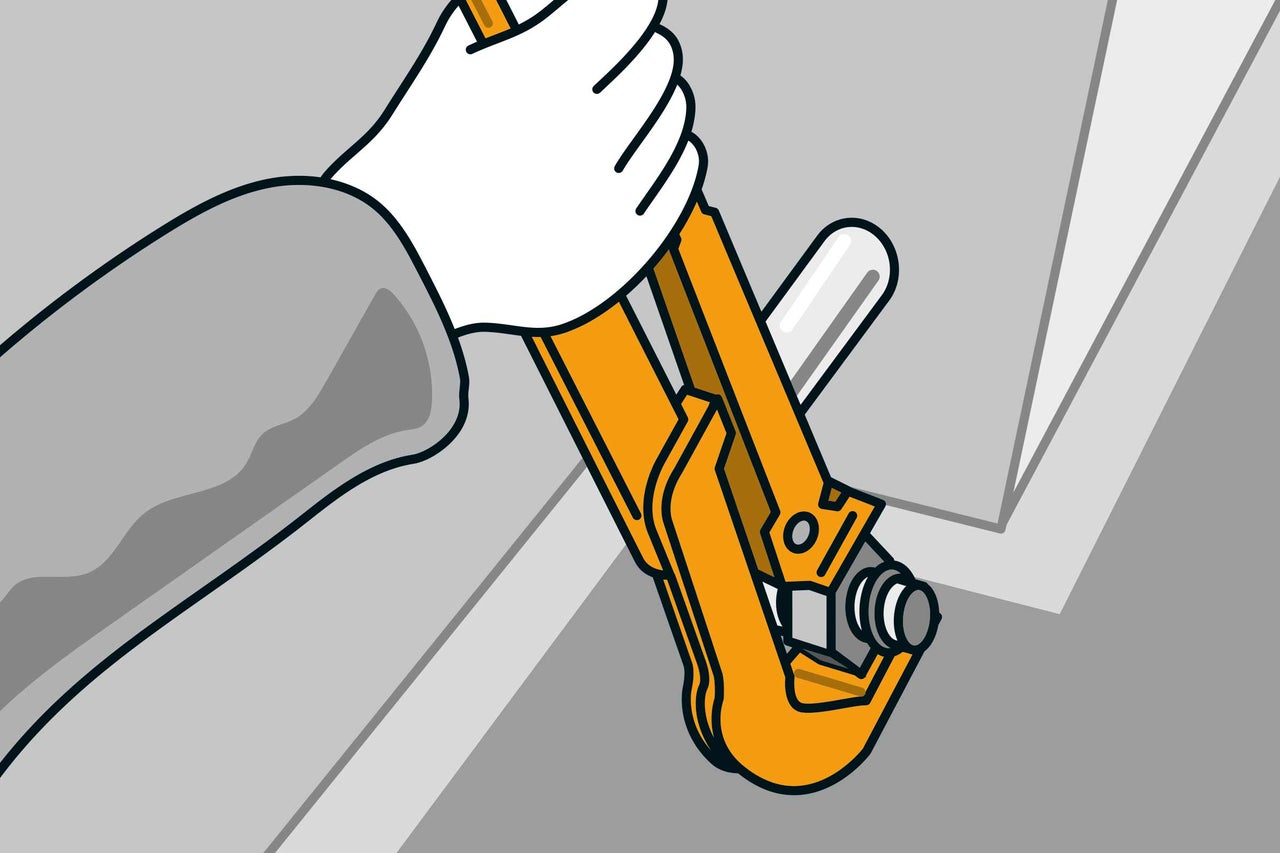

Coupe les tuyaux en cuivre avec le coupe-tube: serre le tuyau et tourne la molette de réglage à fond. Tourne ensuite le coupe-tube plusieurs fois autour du tuyau et continue à serrer la molette de réglage. Une fois le tuyau coupé, le bord intérieur est ébavuré aux deux extrémités du tuyau – la plupart des coupe-tubes sont équipés d'un tel dispositif.

heizkoerper tauschen anleitung as 11
heizkoerper tauschen anleitung as 11
12

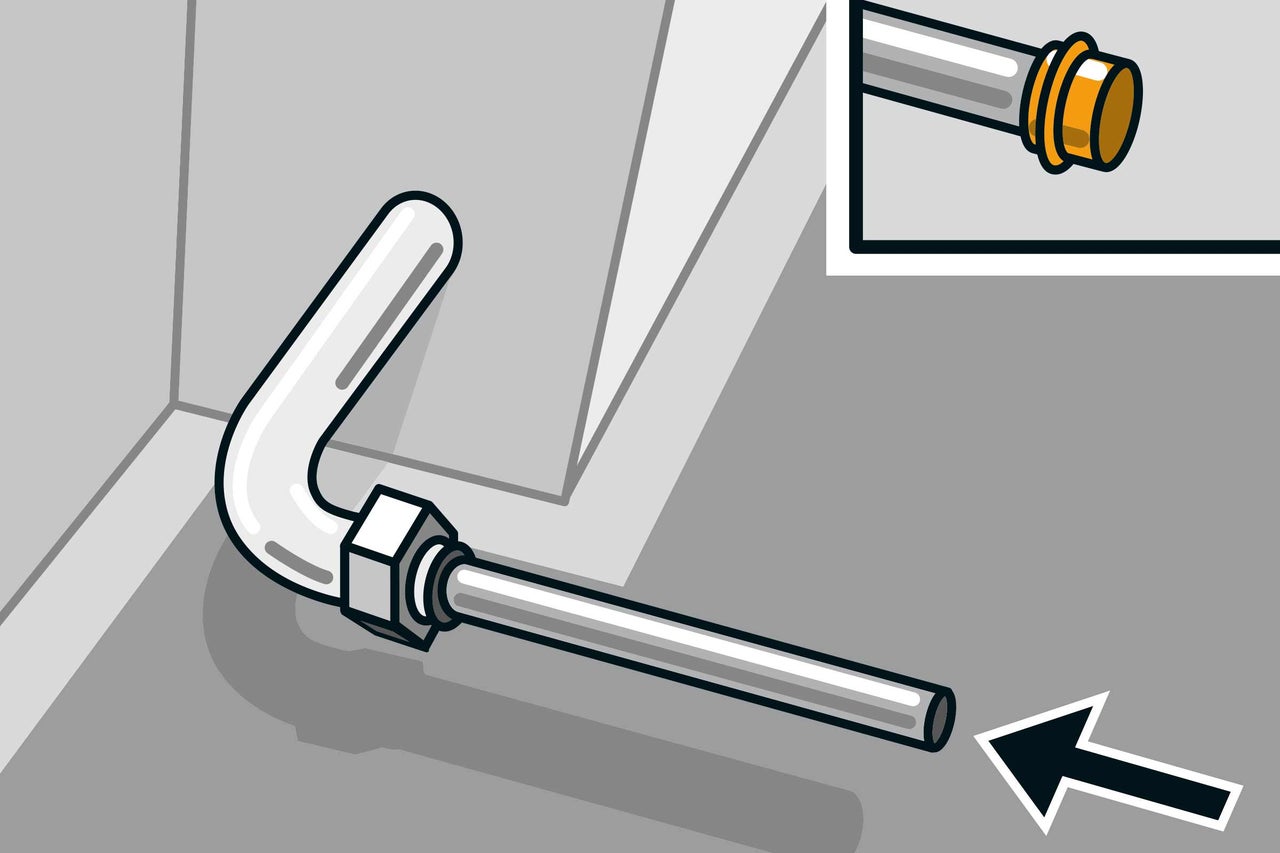

Insère le tuyau en cuivre dans le manchon-raccord. Insère ensuite un capuchon de raccord à compression sur l'extrémité ouverte du tuyau (petite photo). Répète cette étape de travail pour le deuxième tuyau de raccordement.

heizkoerper tauschen anleitung as 12
heizkoerper tauschen anleitung as 12
13

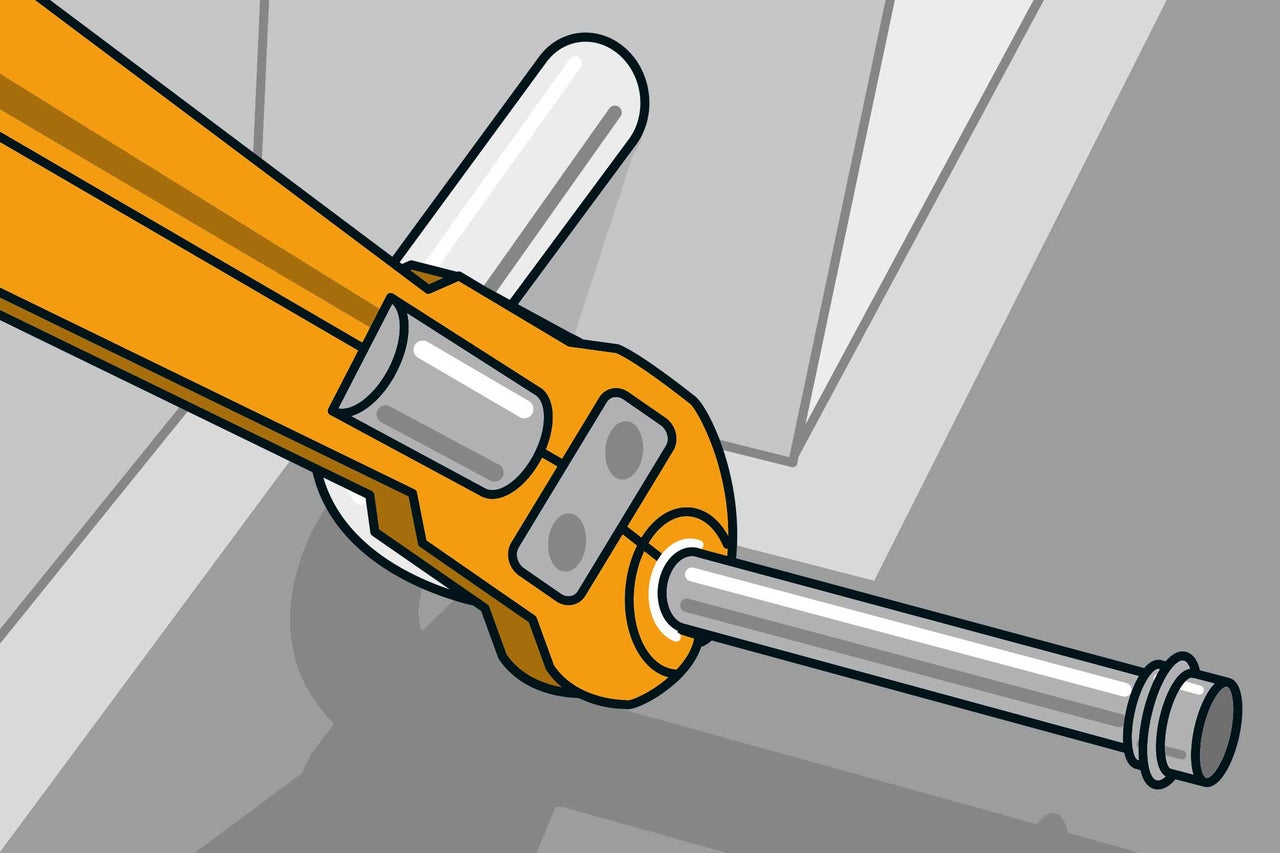

Les raccords vont maintenant être sertis; tu as besoin pour cela d'une pince à sertir spéciale. Pour que les raccords de tuyaux soient étanches, les tuyaux, raccords et outils doivent faire partie d'un même système. Si tu dois travailler avec une pince à sertir, suis les instructions fournies par le fabricant.

heizkoerper tauschen anleitung as 13
heizkoerper tauschen anleitung as 13
14

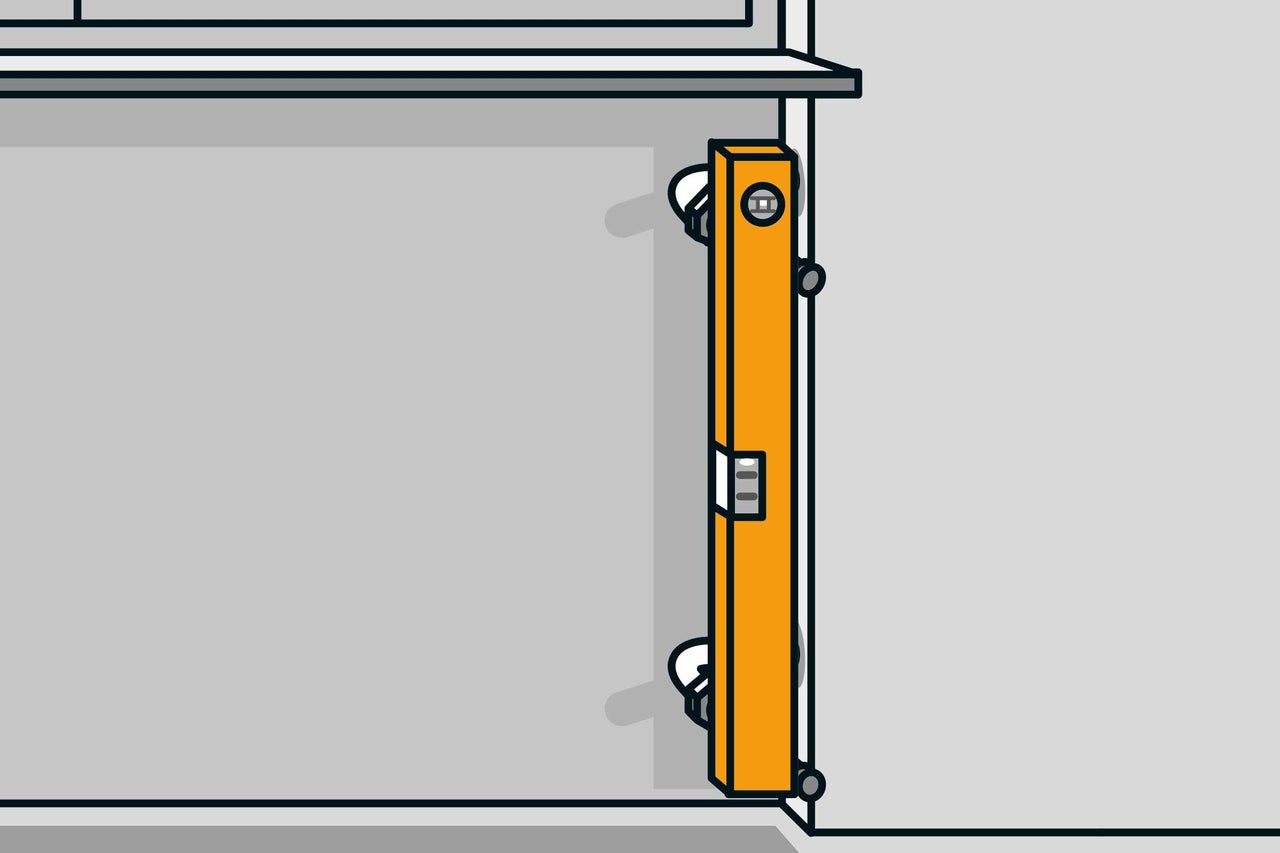

Vérifie avec le niveau à bulle si les deux raccordements sont bien verticalement l'un au-dessus de l'autre. Il est encore possible de corriger si tu as besoin car les tuyaux en cuivre peuvent se plier facilement.

heizkoerper tauschen anleitung as 14
heizkoerper tauschen anleitung as 14
15

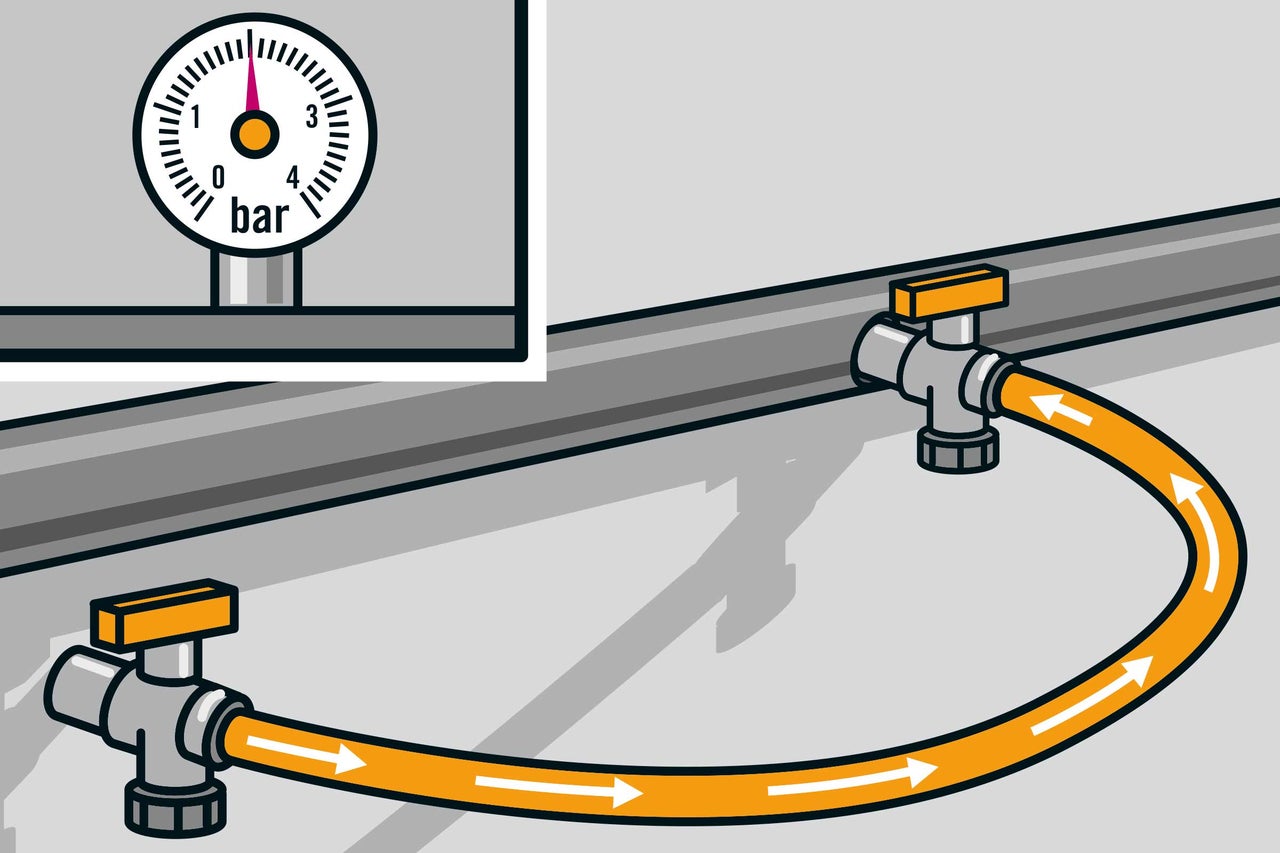

Tu dois à nouveau remplir le radiateur d'eau. Pour cela, ferme les vis de purge. Raccorde à nouveau le tuyau et remplis le radiateur d'eau. Tu peux laisser s'établir une pression de 2-3 bars.

heizkoerper tauschen anleitung as 15
heizkoerper tauschen anleitung as 15
16

Ouvre à nouveau les vis de purge. Referme lorsque de l'eau s'écoule. Tu peux ensuite ajuster la pression en ajoutant encore un peu d'eau.

heizkoerper tauschen anleitung as 16
heizkoerper tauschen anleitung as 16
17

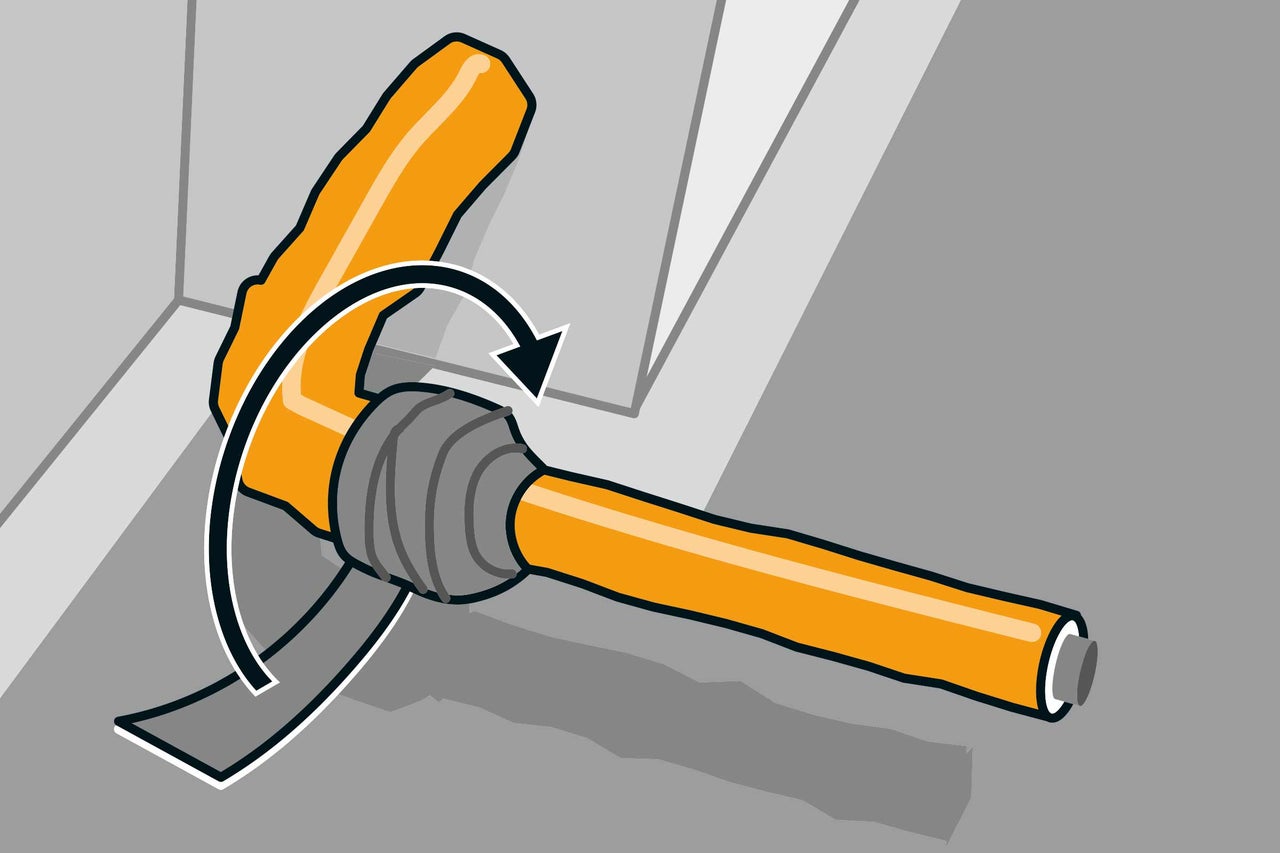

Enfin, les tuyaux sont entourés d'une gaine d'isolation en polyéthylène (manchon d'isolation en PE). Si nécessaire, colle-les au niveau de la couture avec du ruban de réparation universel. Les tuyaux sont désormais préparés pour le nouvel emplacement de montage.

heizkoerper tauschen anleitung as 17
heizkoerper tauschen anleitung as 17

Installer le radiateur

18

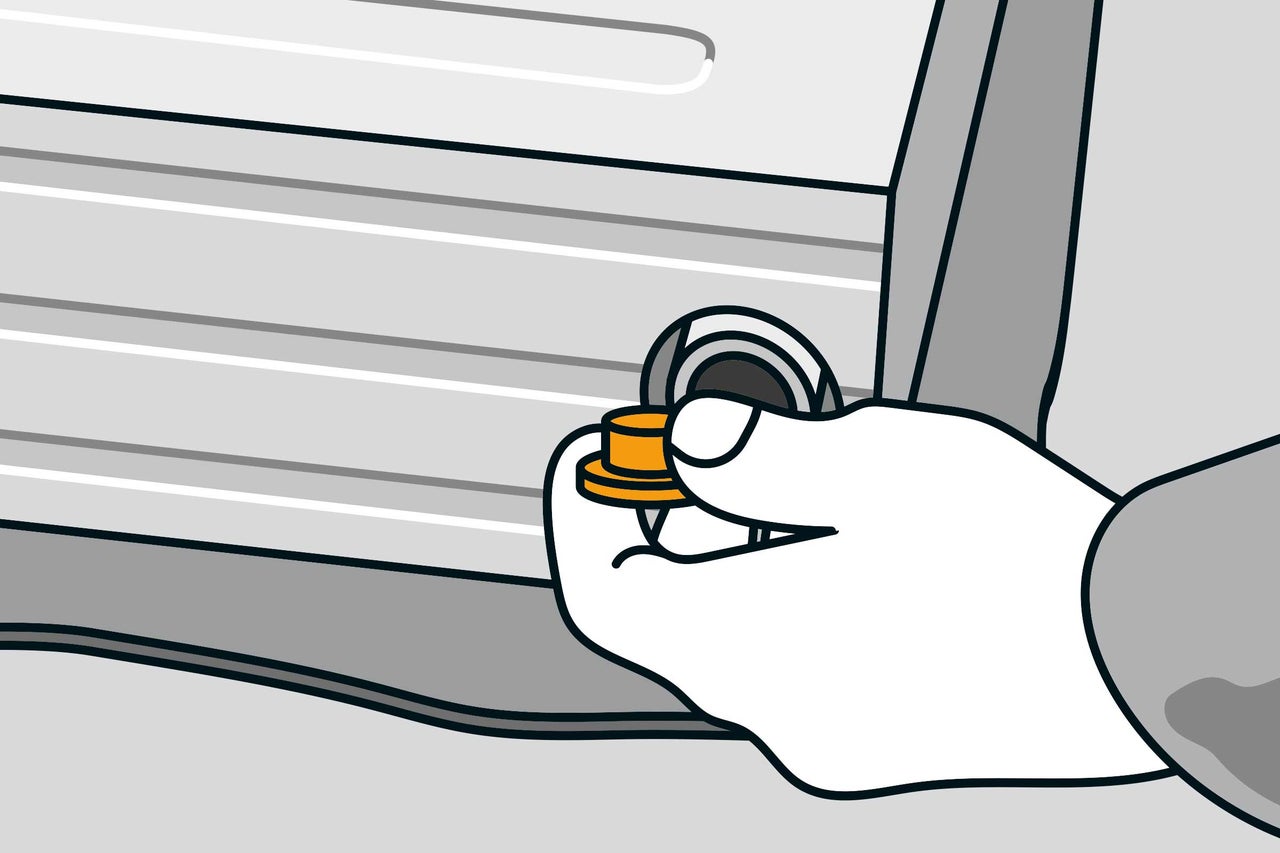

Positionne le nouveau radiateur à son futur emplacement d'implantation et dévisse tous les bouchons pleins au niveau des raccordements de radiateur. Détermine quels raccordements ne sont pas nécessaires: le bouchon purgeur est vissé dans celui du haut et dans les autres, les bouchon simples. Serre délicatement tous les bouchons avec une clé mixte à cliquet.

heizkoerper tauschen anleitung as 18
heizkoerper tauschen anleitung as 18
19

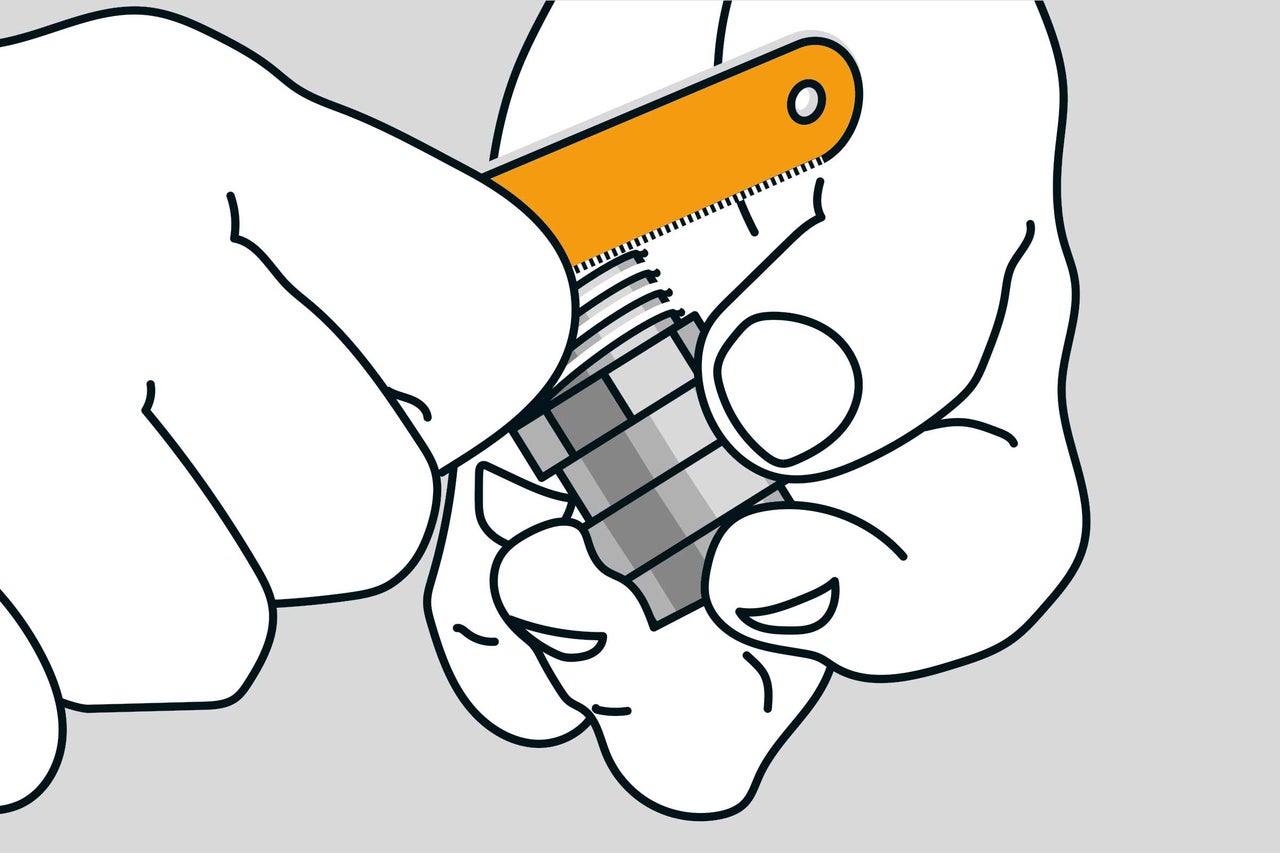

Les raccordements au mur sont maintenant préparés: élime le filetage sur le raccord union avec une vieille lame de scie ou autre.

heizkoerper tauschen anleitung as 19
heizkoerper tauschen anleitung as 19
20

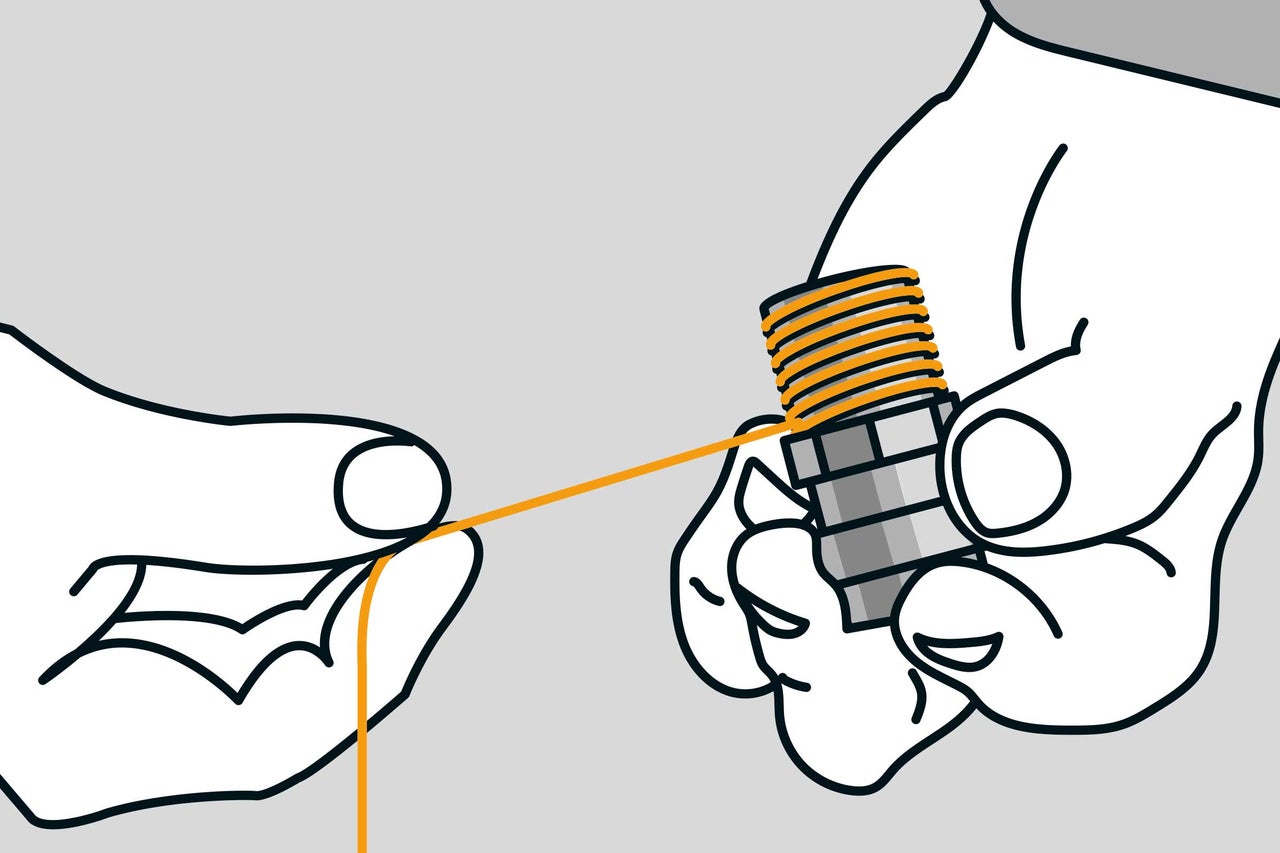

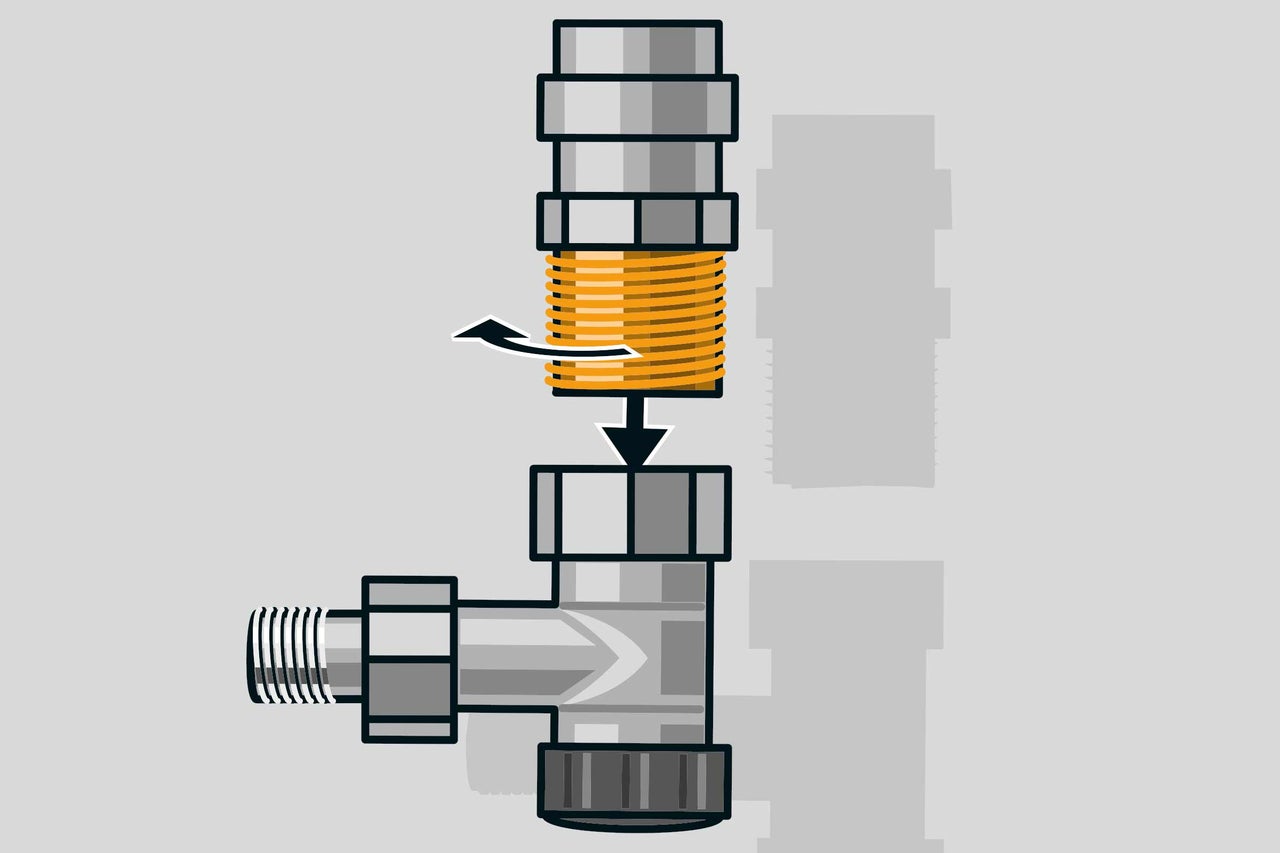

Assure l'étanchéité du filetage avec un fil d'étanchéité – pour cela, enroule le fil dans le sens des aiguilles d'une montre autour du filetage.

heizkoerper tauschen anleitung as 20
heizkoerper tauschen anleitung as 20
21

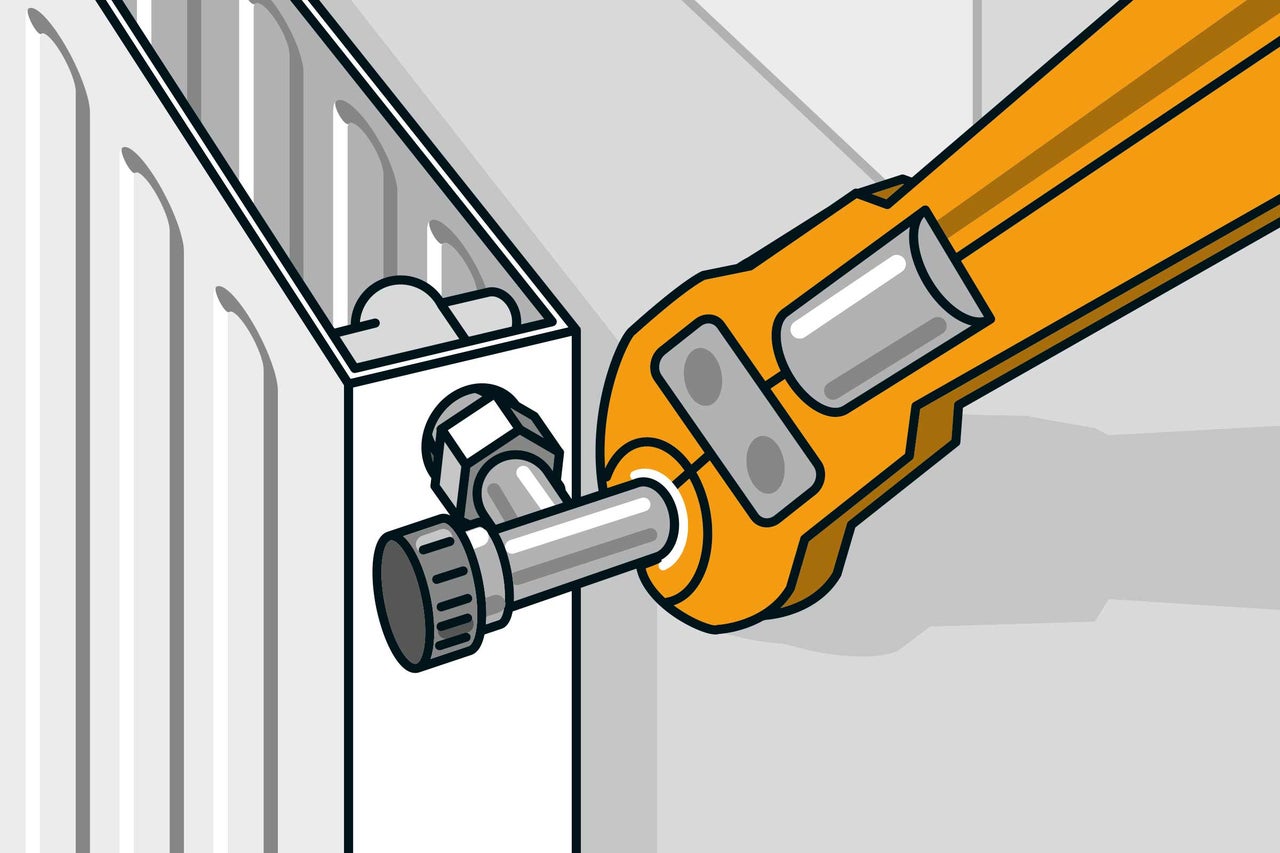

Visse le raccord union avec le robinet d'équerre de la tête thermostatique et serre le raccordement avec deux clés mixtes à cliquet. Installe ensuite aussi un fil d'étanchéité autour du filetage du raccord du robinet d'équerre, qui est ensuite vissée dans le radiateur.

heizkoerper tauschen anleitung as 21
heizkoerper tauschen anleitung as 21
22

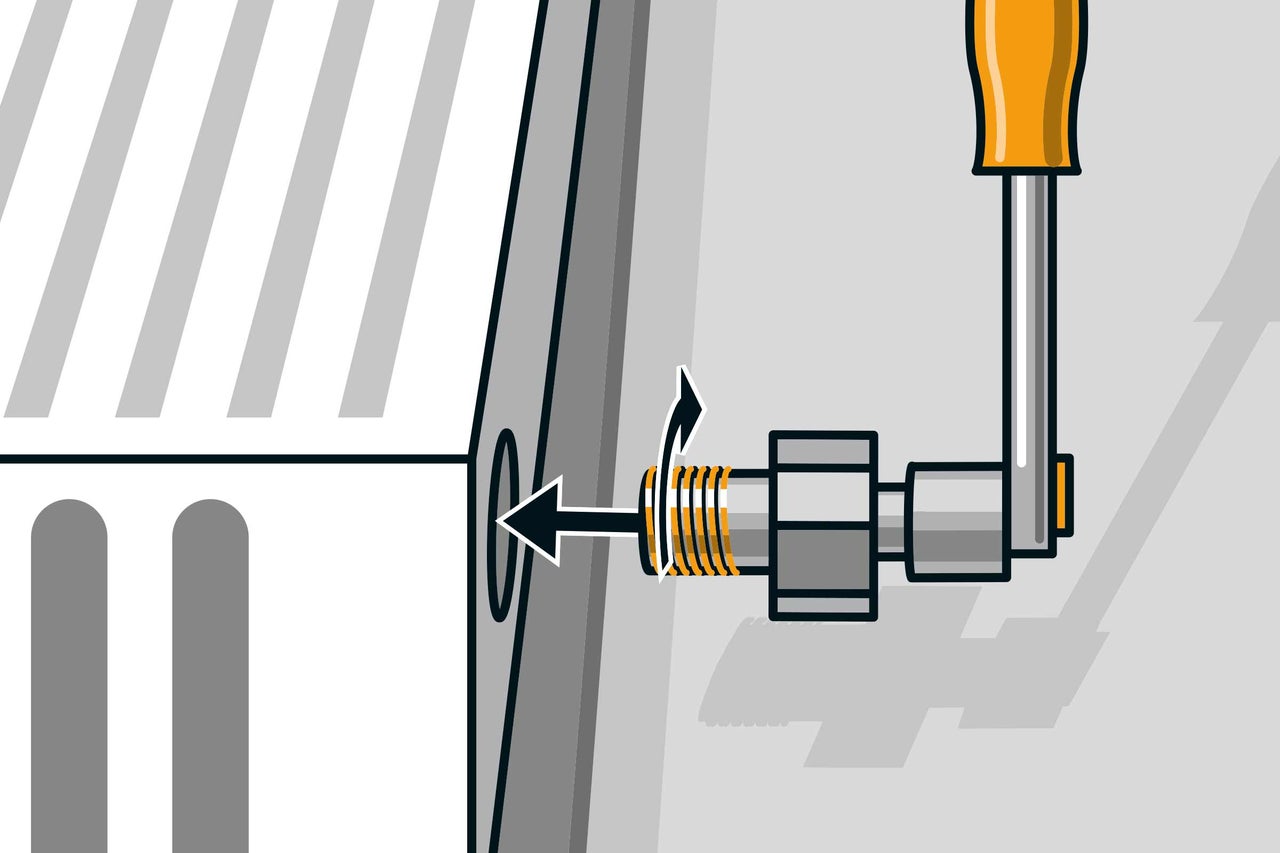

Dévisse le raccord du robinet d'équerre et visse-le dans l'ouverture supérieure du radiateur à l'aide d'une clé anglaise. Insère la clé anglaise dans un cliquet réversible pour la serrer.

heizkoerper tauschen anleitung as 22
heizkoerper tauschen anleitung as 22
23

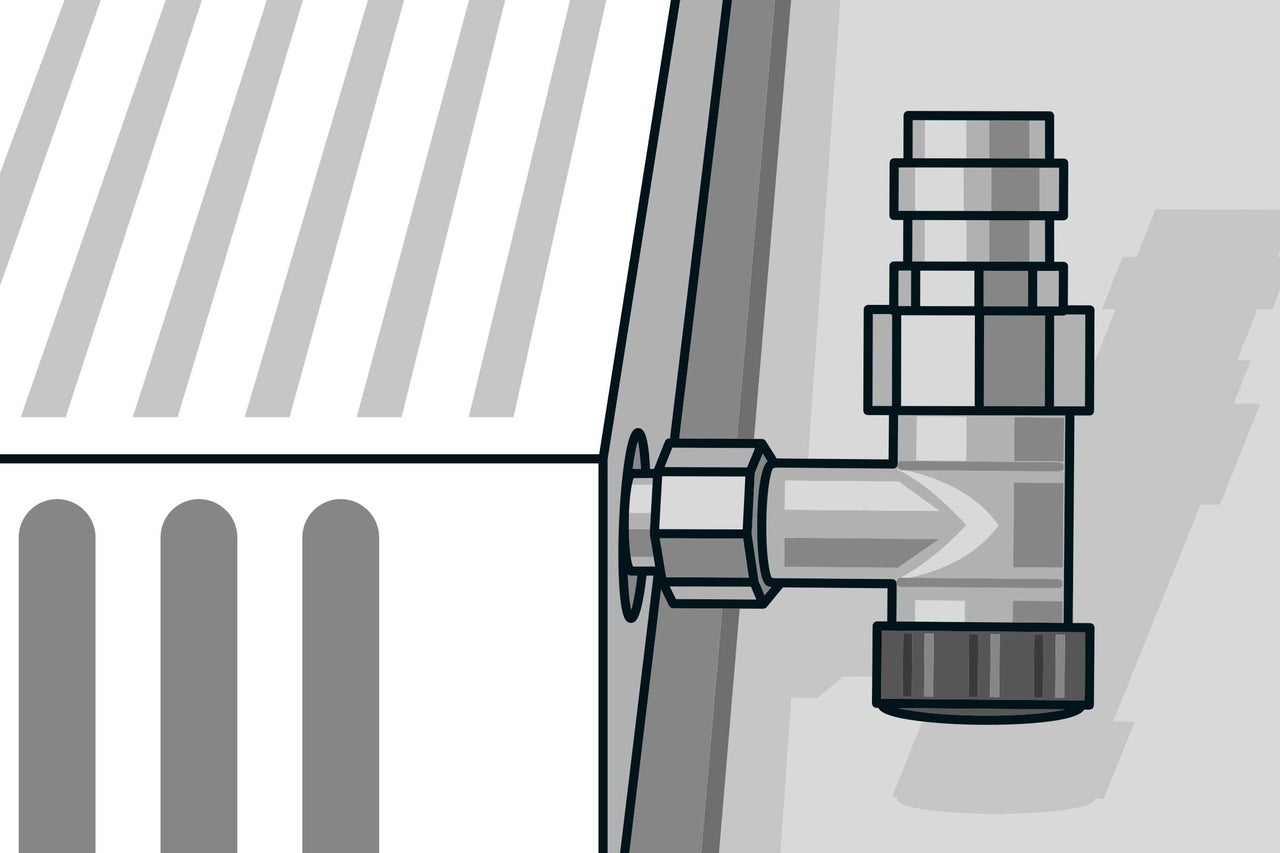

Visse à la main le raccord précédemment vissé avec le robinet d'équerre. Les pièces de la vanne de retour sont maintenant montées sur le raccordement inférieur du radiateur; procède de la même manière que pour le raccordement supérieur.

heizkoerper tauschen anleitung as 23
heizkoerper tauschen anleitung as 23
24

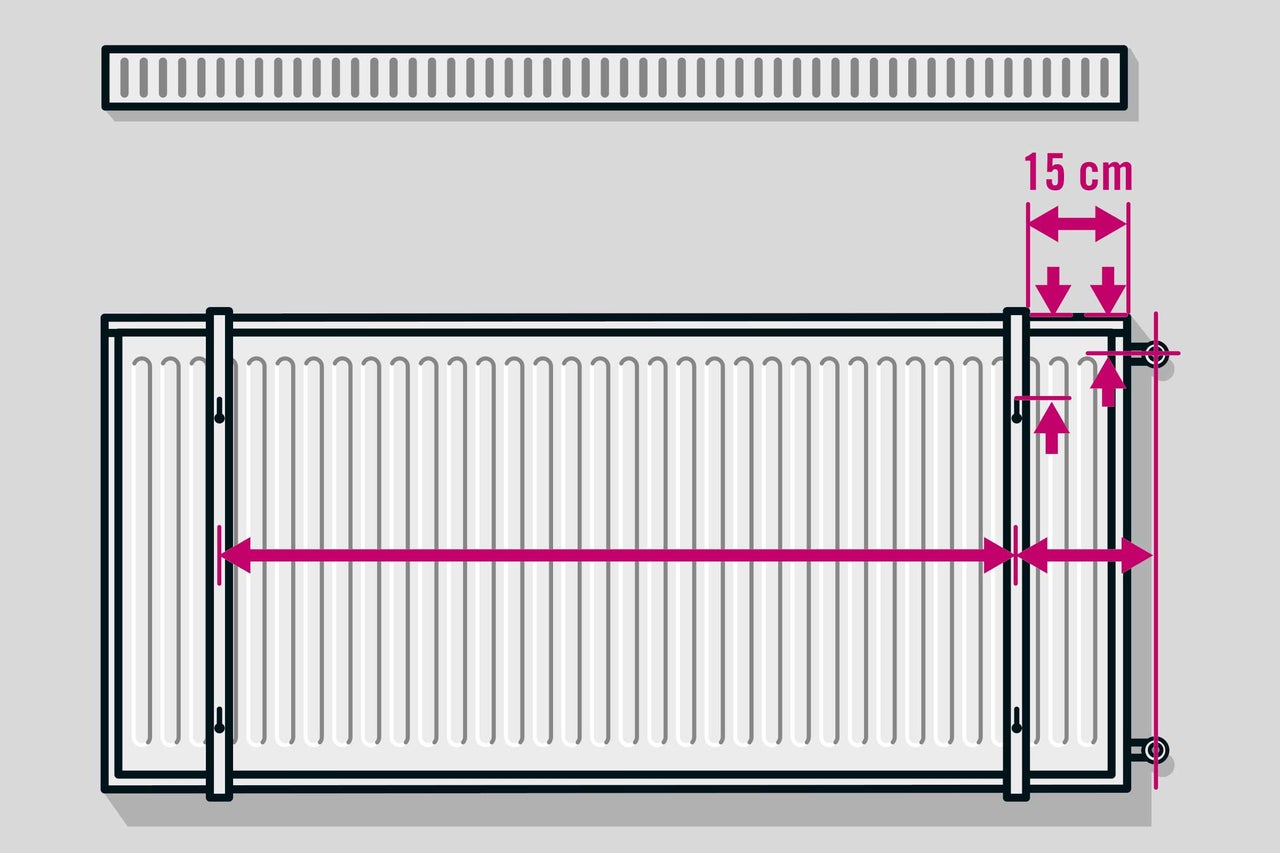

À présent, les consoles de fixation sont installées. Tu n'as pas de gabarit pour le montage dans ton kit? Alors monte les consoles sur le radiateur avec un écart de 15 cm par rapport au bord latéral. Prends la mesure depuis l'entrée du tuyau sur le radiateur jusqu'au milieu de la console de fixation et la mesure depuis le haut du radiateur jusqu'au trou de fixation supérieur. Retire la distance entre le haut du radiateur et l'entrée du tuyau.

heizkoerper tauschen anleitung as 24
heizkoerper tauschen anleitung as 24
25

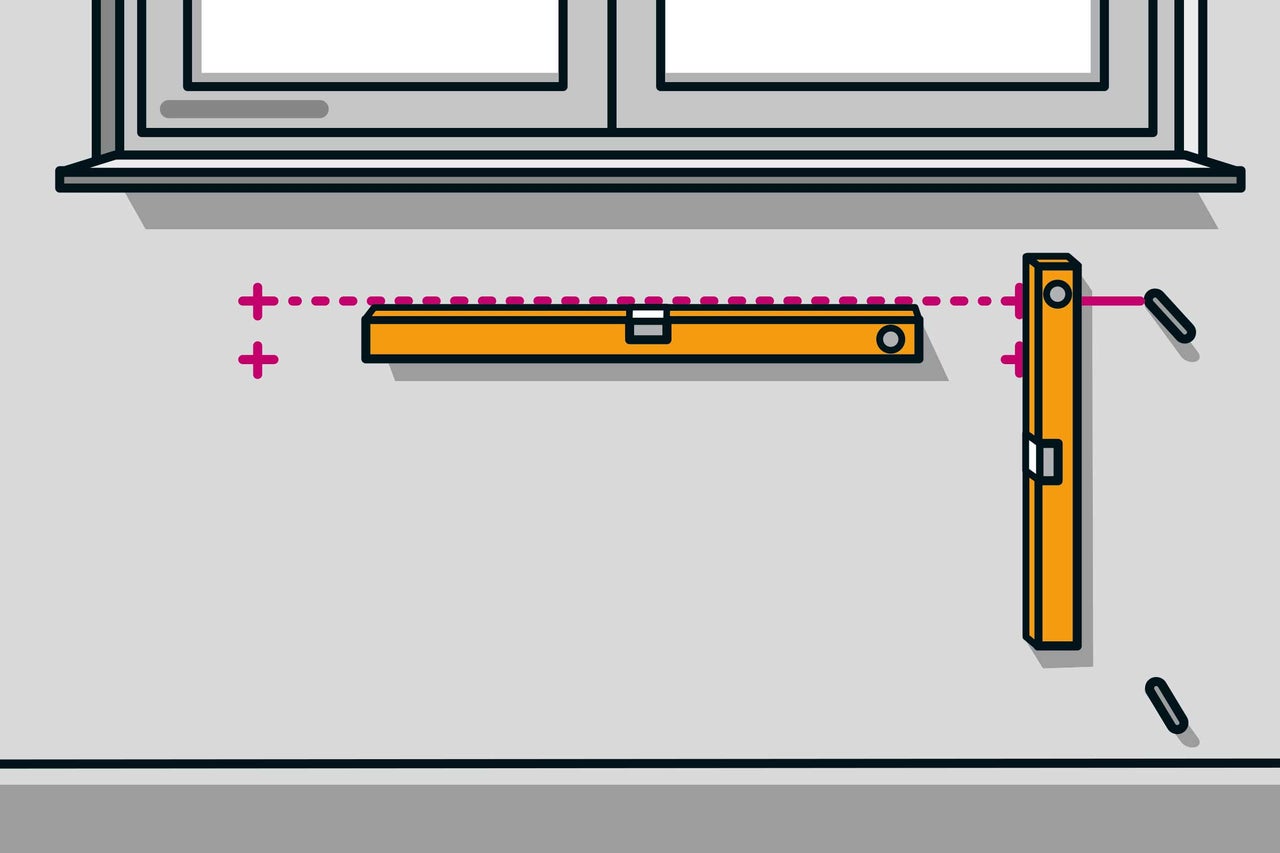

Retire le manchon d'isolation en polyéthylène des tuyaux afin de pouvoir mesurer exactement. Marque ensuite les deux trous de perçage supérieurs sur le mur avec les dimensions déterminées.

heizkoerper tauschen anleitung as 25
heizkoerper tauschen anleitung as 25
26

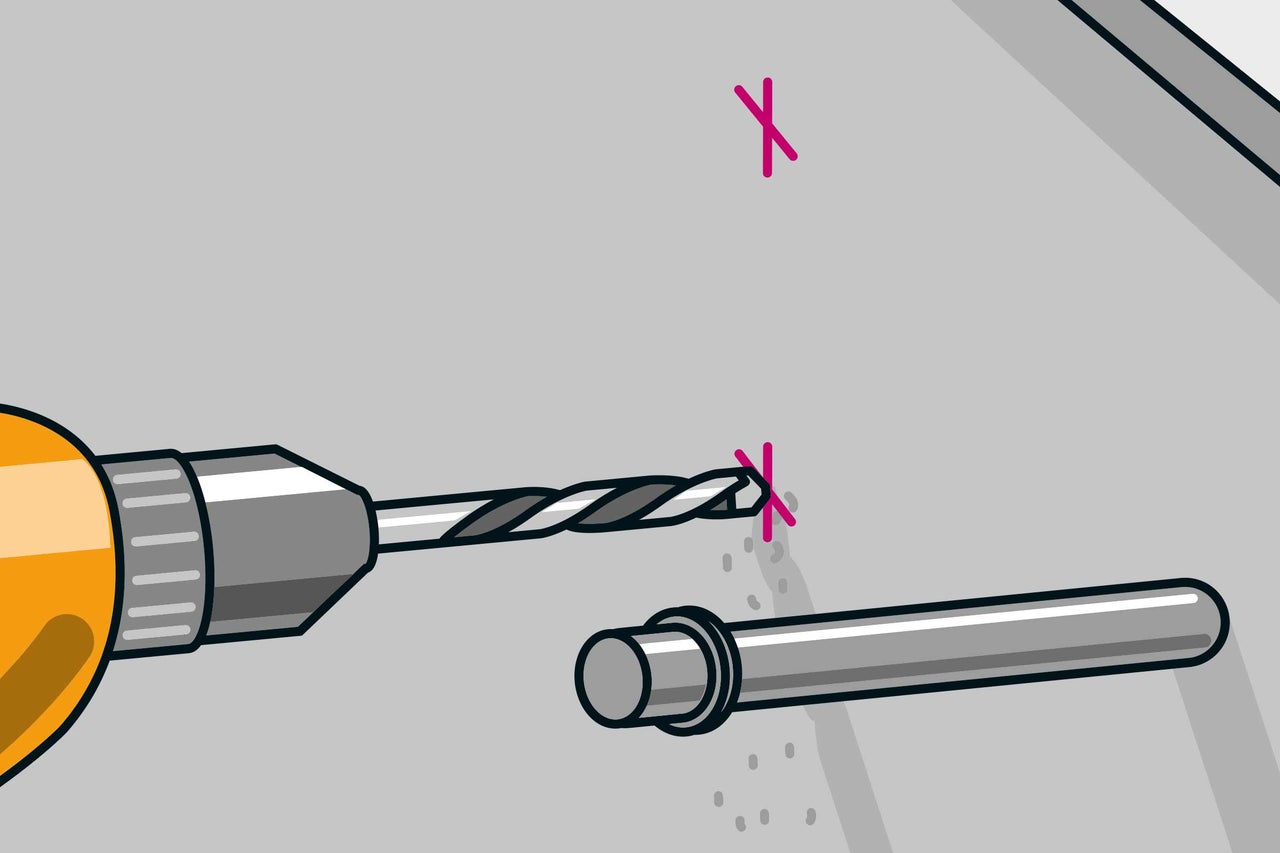

Choisis des chevilles adaptées à la maçonnerie. Perce ensuite les deux trous des chevilles du haut avec un foret à pierre de la taille qui convient et insère les chevilles.

heizkoerper tauschen anleitung as 26
heizkoerper tauschen anleitung as 26
27

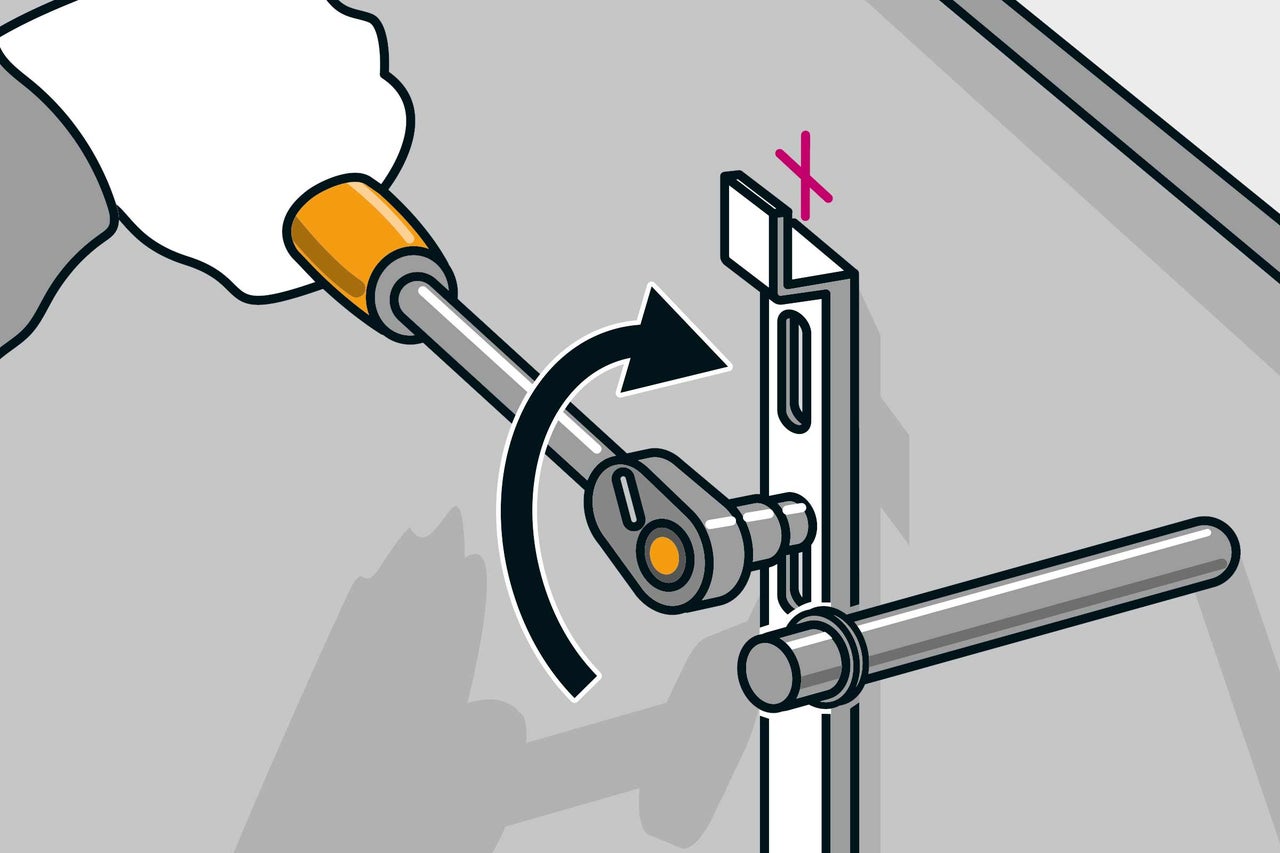

Retire les deux consoles de fixation du radiateur et visse-les à la main sur le mur. Aligne-les à l'aide du niveau à bulle et marque les trous des deux chevilles du bas. Perce à nouveau, insère les chevilles et visse bien les consoles de fixation.

heizkoerper tauschen anleitung as 27
heizkoerper tauschen anleitung as 27
28

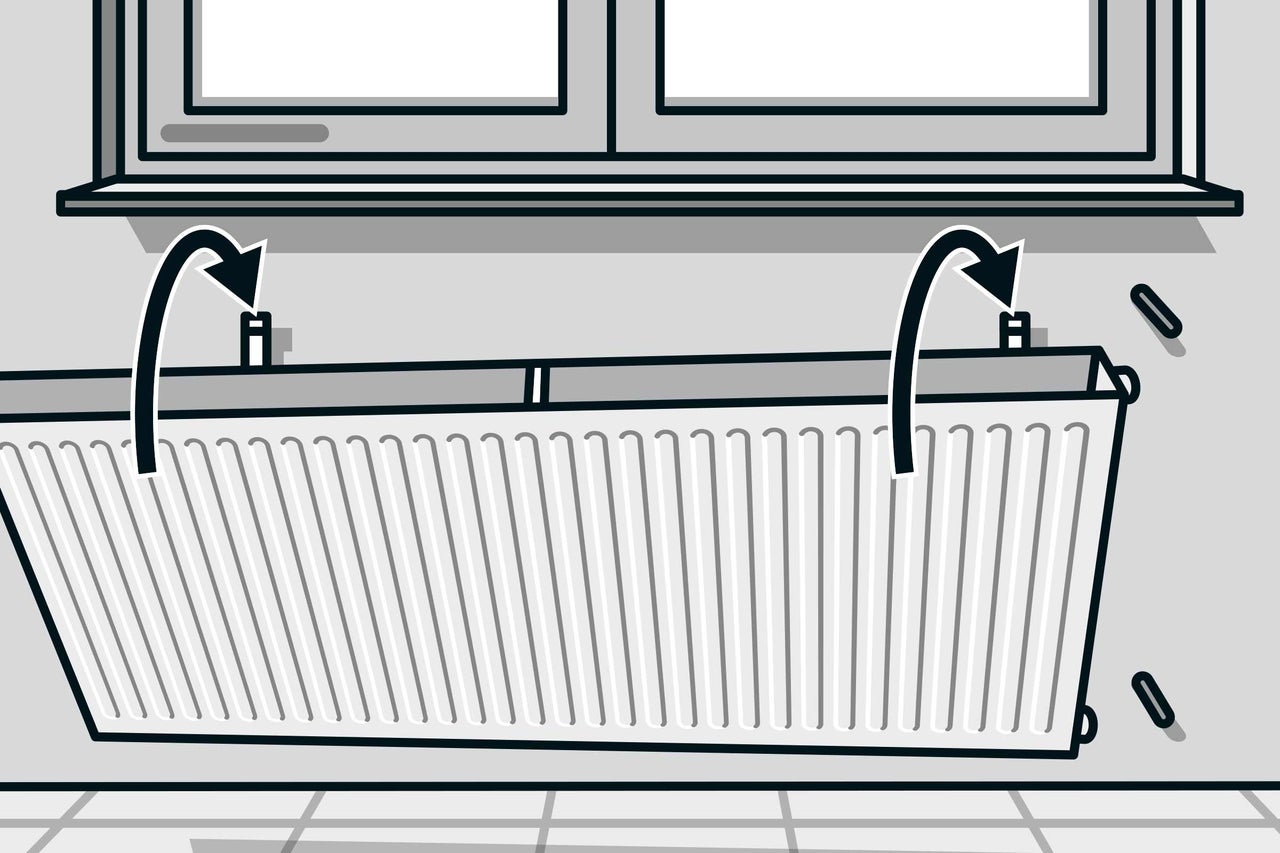

Il est conseillé d'installer le radiateur sur les consoles de fixation avec une autre personne.

heizkoerper tauschen anleitung as 28
heizkoerper tauschen anleitung as 28
29

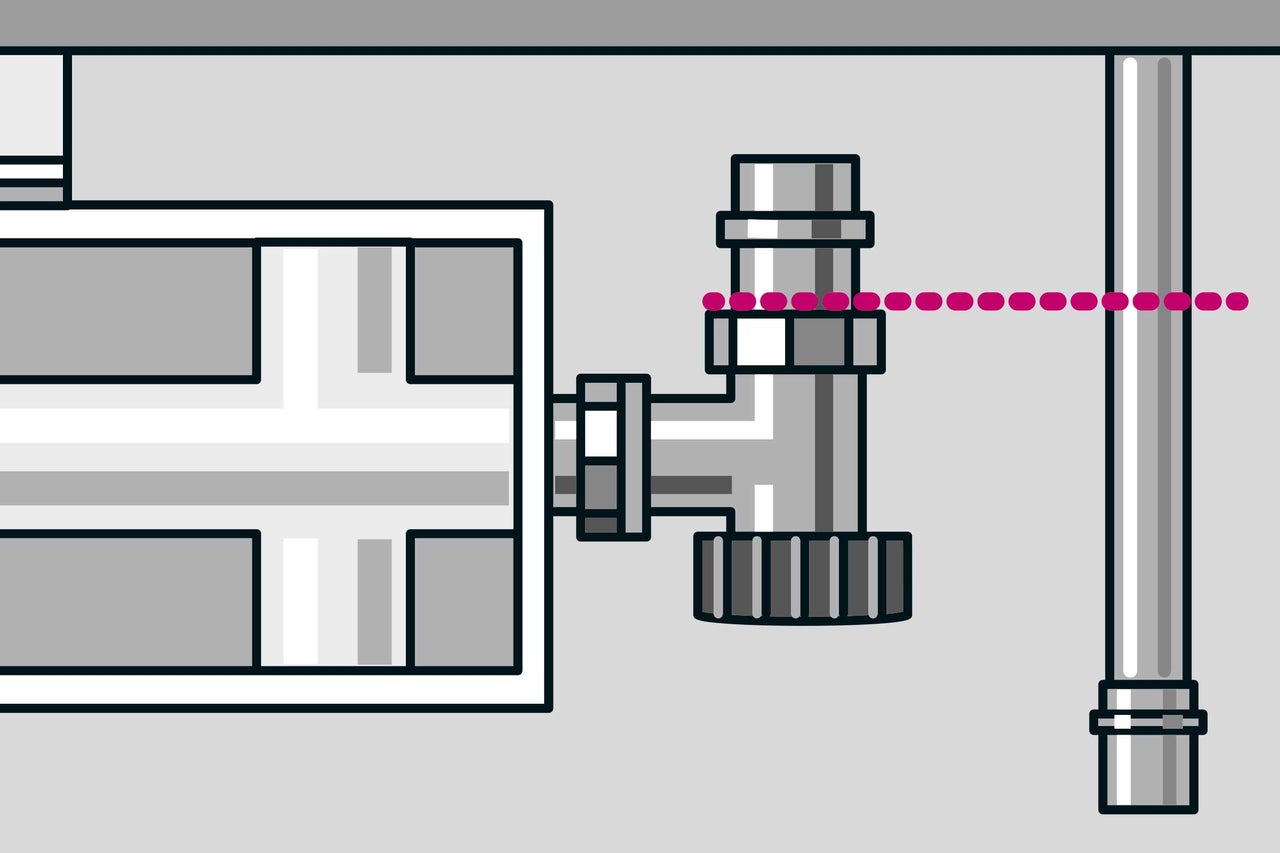

Marque la longueur finale des deux tuyaux de raccordement – les tuyaux doivent être insérés suffisamment profondément dans les raccords pour que tout soit étanche après le sertissage.

heizkoerper tauschen anleitung as 29
heizkoerper tauschen anleitung as 29
30

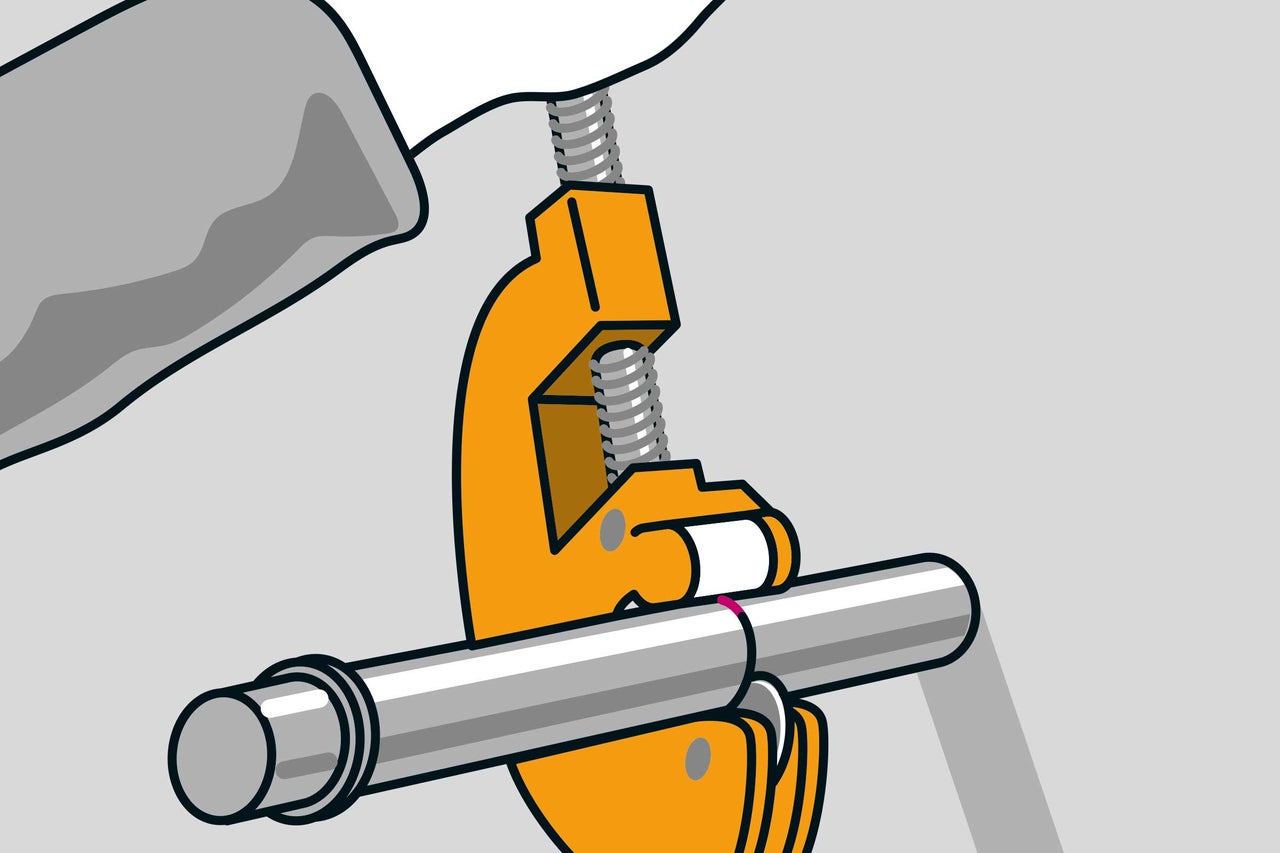

Avant de couper, le chauffage doit être à nouveau vidangé. Ouvre pour cela les vannes du radiateur dans la maison, coupe le chauffage et laisse l'eau s'écouler. Prépare un récipient, par ex. un bol pour plâtre car de l'eau peut encore couler après la découpe. Coupe les tubes avec le coupe-tube et ébavure les arêtes de coupe.

heizkoerper tauschen anleitung as 30
heizkoerper tauschen anleitung as 30
31

Pousse un peu le radiateur sur le côté si les consoles de fixation le permettent. Retire les vannes de raccordement du radiateur et insère-les sur les tuyaux de raccordement raccourcis. Remets le radiateur dans la bonne position et visse les vannes de raccordement. Sertis maintenant les raccords de tuyaux et le raccord union avec une pince à sertir. Serre les vis avec deux clés à molette pour que rien ne bouge.

heizkoerper tauschen anleitung as 31
heizkoerper tauschen anleitung as 31
32

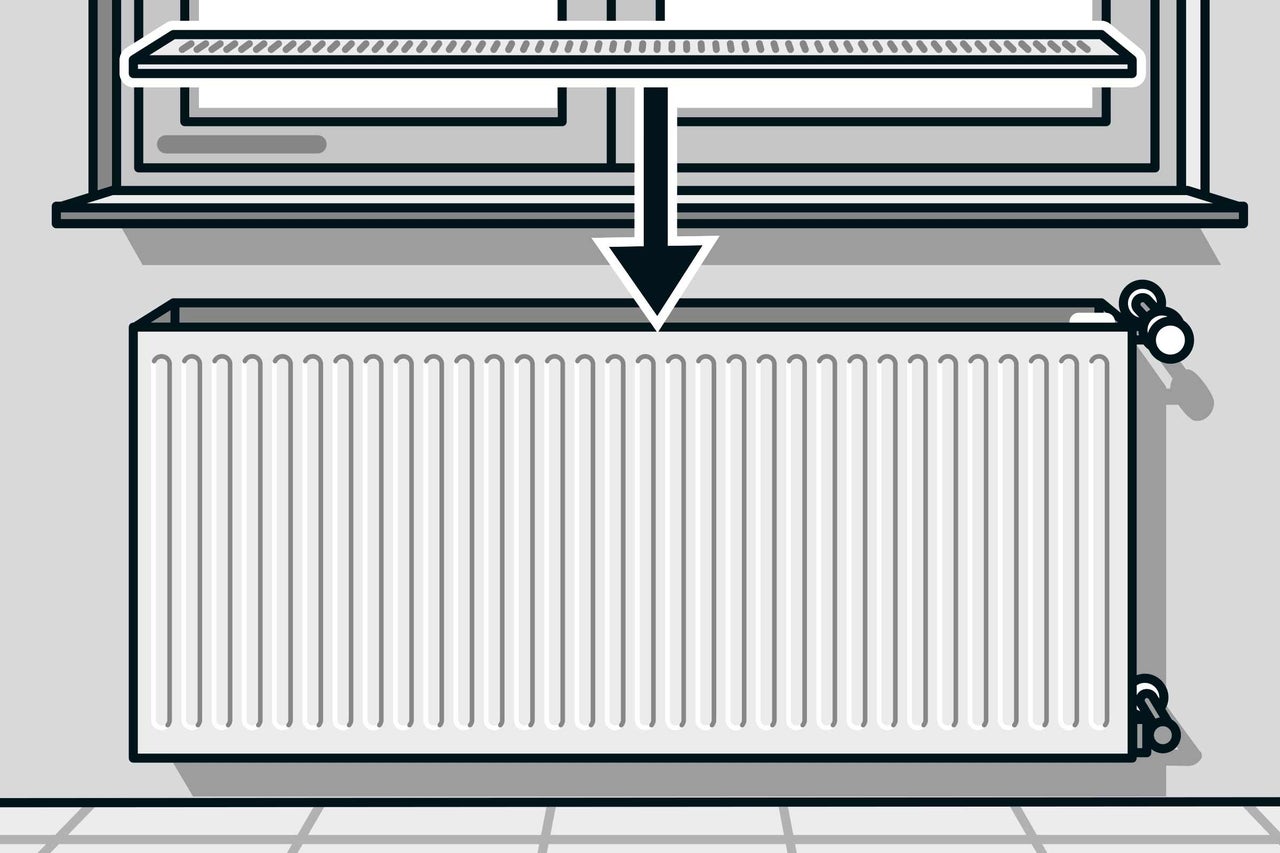

Enfin, remets la grille supérieure sur le radiateur. Terminé.

heizkoerper tauschen anleitung as 32
heizkoerper tauschen anleitung as 32
33

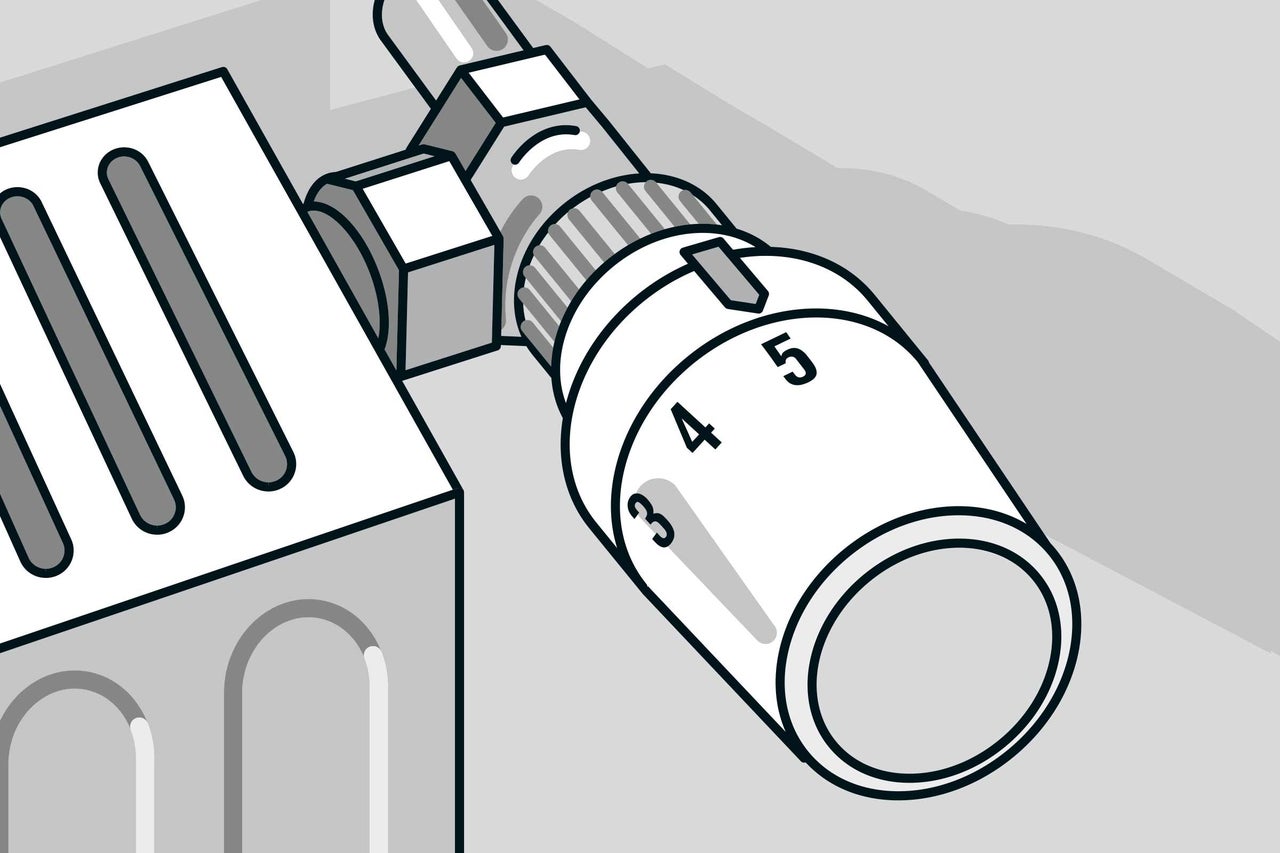

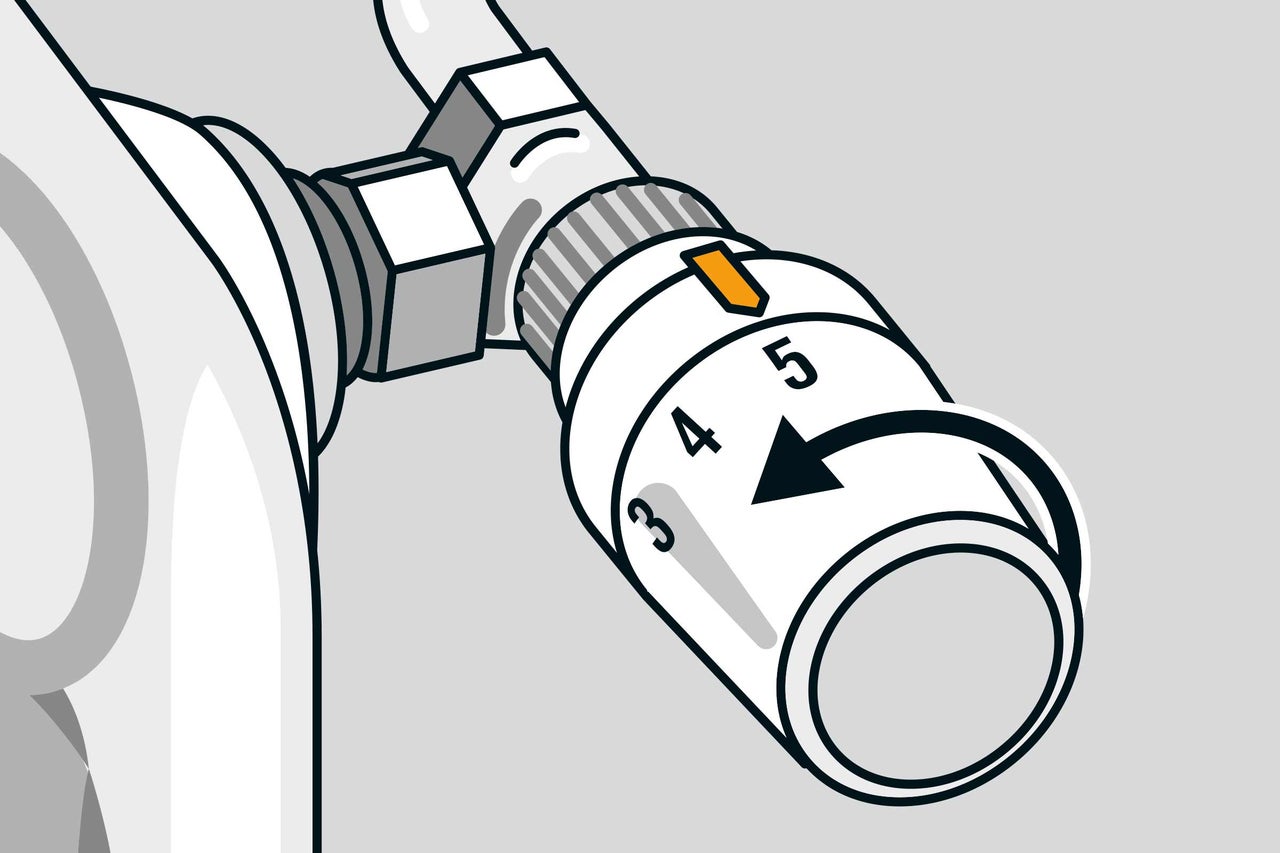

Dévisse le bouchon sur le robinet d'équerre pour installer la tête thermostatique. Place la tête thermostatique de façon que l'index soit dirigé vers le haut et visse-la avec l'écrou moleté. Ouvre complètement la tête thermostatique.

heizkoerper tauschen anleitung as 33
heizkoerper tauschen anleitung as 33
34

Tu dois désormais à nouveau remplir le radiateur d'eau – pour cela, ferme les bouchons purgeurs que tu as ouverts préalablement. Raccorde à nouveau le tuyau et remplis le radiateur d'eau jusqu'à ce qu'une pression de 2 à 3 bars soit atteinte.

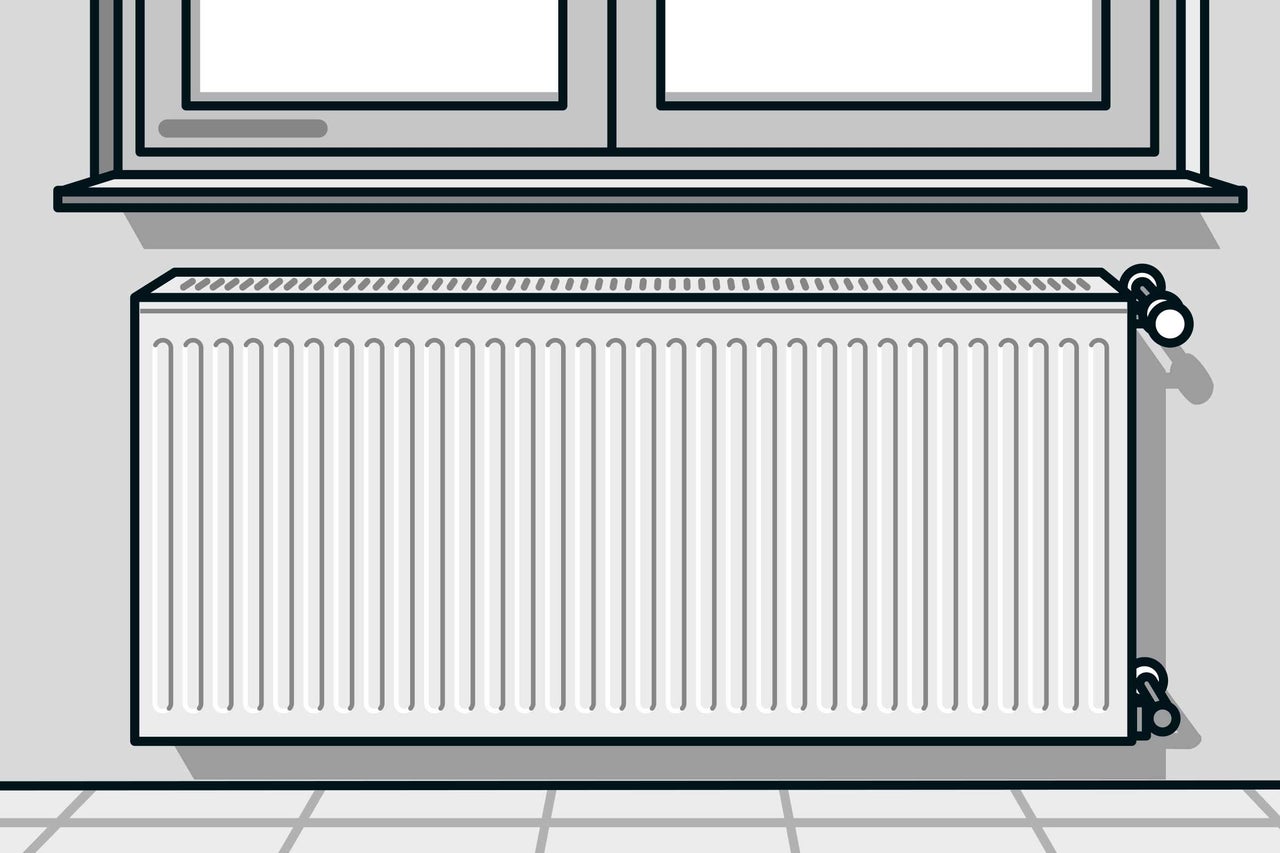

Le nouveau radiateur doit désormais être purgé. Ouvre doucement le bouchon purgeur et referme-le dès que l'eau commence à s'écouler. Ensuite, purge tout le circuit de chauffage au niveau du radiateur le plus élevé. Enfin, tu peux ajuster la pression en ajoutant encore un peu d'eau.
