Tuto

Planifier l'installation électrique

Temps de lecture 5 min.
elektroinstallation planen

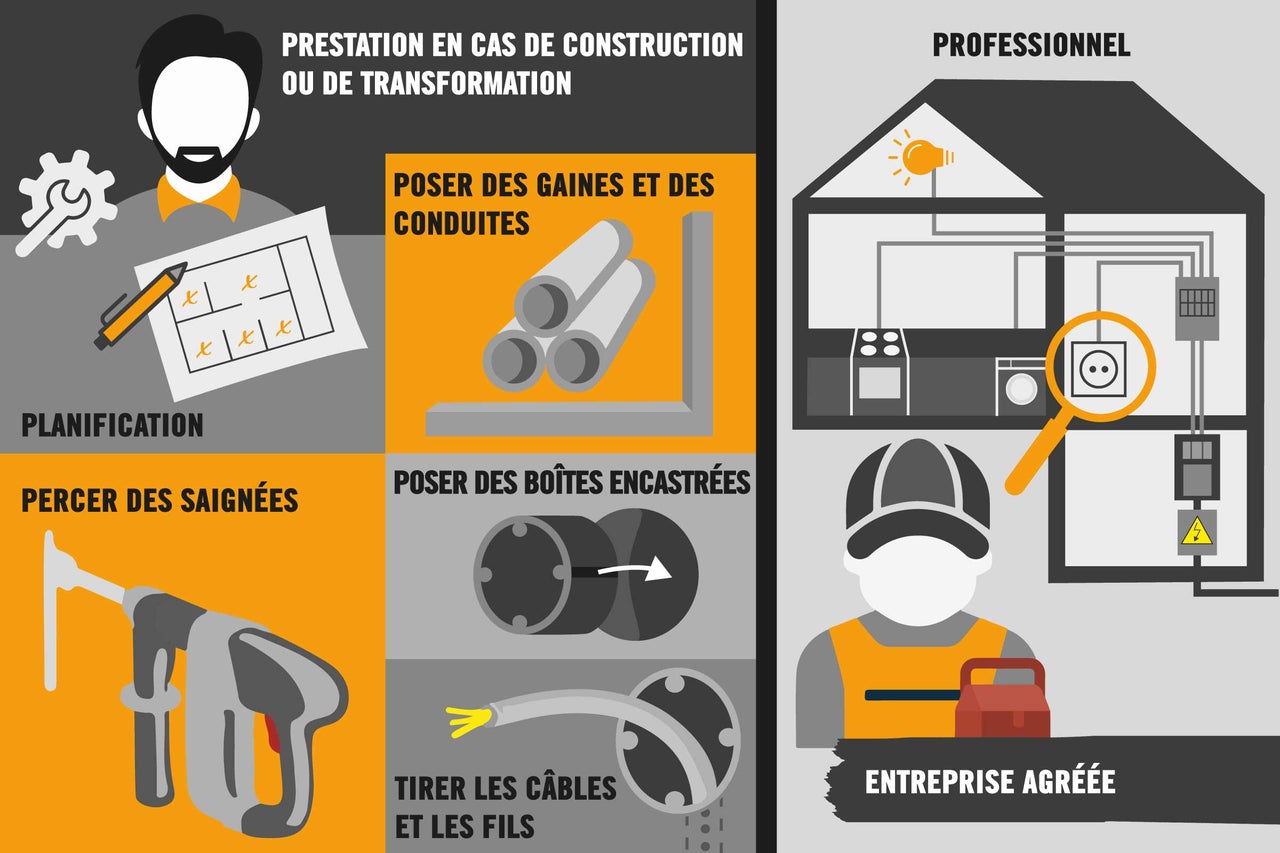

Tu planifies les installations électriques de ta maison dans le cadre d'une rénovation ou d'une construction neuve? Nous t'accompagnons ici, étape par étape. Pense néanmoins que seuls des maîtres électriciens sont autorisés à effectuer l'ensemble des travaux sur des éléments sous tension!

Remarque importante!

Tous les travaux sur des composants sous tension doivent uniquement être réalisés par des personnes qualifiées (maître électricien)! Pour ta propre sécurité, suis les consignes de sécurité.

Préparation

01

Seuls les maîtres électriciens sont autorisés

  • à garantir l'absence de tension,
  • couper les fusibles,
  • sécuriser des fusibles contre une éventuelle remise sous tension par un tiers,
  • brancher des composants d'installation,
  • contrôler, retirer et mettre en marche des installations,
  • demander le raccordement d'installations au réseau d'alimentation.

elektromeister lux de
elektromeister lux de

Enterrer un câble électrique

02

Creuse une tranchée d'au moins 70 cm de profondeur et égalise le fond de la tranchée. Les pierres doivent être retirées. Introduis à présent le câble dans un conduit de câble spécial (gaine) ou recouvre-le par la suite avec des capots de protection pour câbles. N'utilise que des câbles conçus pour une pose enterrée. Par sécurité, recouvre le câble posé avec une bande de repérage avec marquage «Attention câble électrique haute tension».

kabel im erdreich verlegen 01
kabel im erdreich verlegen 01
03

Fixe le câble dans le trou et recouvre-le d'env. 10 cm de sable. Pour les câbles électriques haute tension, de réseau et de télécommunication, respecte une distance d'au moins 30 cm.

kabel im erdreich verlegen 02
kabel im erdreich verlegen 02
04

Pour finir, rebouche le trou par ex. avec les morceaux de gazon enlevés précédemment. Pour assurer une protection individuelle, installe un «disjoncteur différentiel». Le raccordement et la mise en service doivent être effectués exclusivement par un électricien habilité.

kabel im erdreich verlegen 03
kabel im erdreich verlegen 03

Fixer des câbles électriques sur de l'enduit

05

L'installation de tous les câbles, quel que soit le support, se pratique soit à l'horizontale soit à la verticale.

Sous un tube de plastique rigides avec des colliers de fixation

Pour les installations en apparent, les câbles sont passés sous des tubes qui sont fixés aux murs avec des colliers de fixation et restent visible. Ce type d'installation est utilisé principalement dans les caves, les garages, etc.
Commence par percer un trou dans lequel tu fixeras le collier avec une cheville et une vis. Place d'autres colliers de fixation tous les 30 à 40 cm comme décrit dans la première étape.

im installationsrohr mit kabelschellen 01
im installationsrohr mit kabelschellen 01
06

Le tube de protection peut ensuite être positionné facilement dans les colliers de fixation.

im installationsrohr mit kabelschellen 02
im installationsrohr mit kabelschellen 02
07

Près des angles, fixe un collier de fixation des deux côtés afin de stabiliser l'angle.

im installationsrohr mit kabelschellen 03
im installationsrohr mit kabelschellen 03
08

Les installations en saillie avec des attaches à clipser restent également visibles; ils sont disponibles dans différentes tailles. Ces colliers de fixation sont composés deux parties et fixés à l'aide de vis dans des trous de chevilles pré-percés. Dans le sens vertical, les écarts entre les colliers peuvent être un peu plus importants que dans le sens horizontal.

mit druckschellen 01
mit druckschellen 01
09

La partie supérieure du collier s'enclenche directement sur le câble.

mit druckschellen 02
mit druckschellen 02
10

Lorsque le câble change de direction, place des attaches des deux côtés tout près du coude du câble afin de stabiliser l'angle.

mit druckschellen 03
mit druckschellen 03

Encastrer des câbles électriques

11

En cas d'installation encastrée (câbles cachés sous de l'enduit), les dimensions de la saignée doivent d'abord être mesurées et entaillées. Pour remplacer plus facilement le câble, ils peuvent également être posés dans des gaines. Tu peux alors réaliser une saignée dans le mur pour le câble ou la gaine à l'aide d'un burin et d'une massette.

kabel unter putz verlegen 01
kabel unter putz verlegen 01
12

Une rainureuse te permettra de travailler plus vite; l'aspiration automatique limite nettement la formation de poussière. Mesurer et entailler ensuite les dimensions de la saignée. Le câble ou la gaine est fixé(e) dans la saignée à l'aide des attache-fils avec pointe à intervalles plus grands.

kabel unter putz verlegen 02
kabel unter putz verlegen 02
13

Rebouche la saignée avec de l'enduit pour mur ou plafond.

kabel unter putz verlegen 03
kabel unter putz verlegen 03

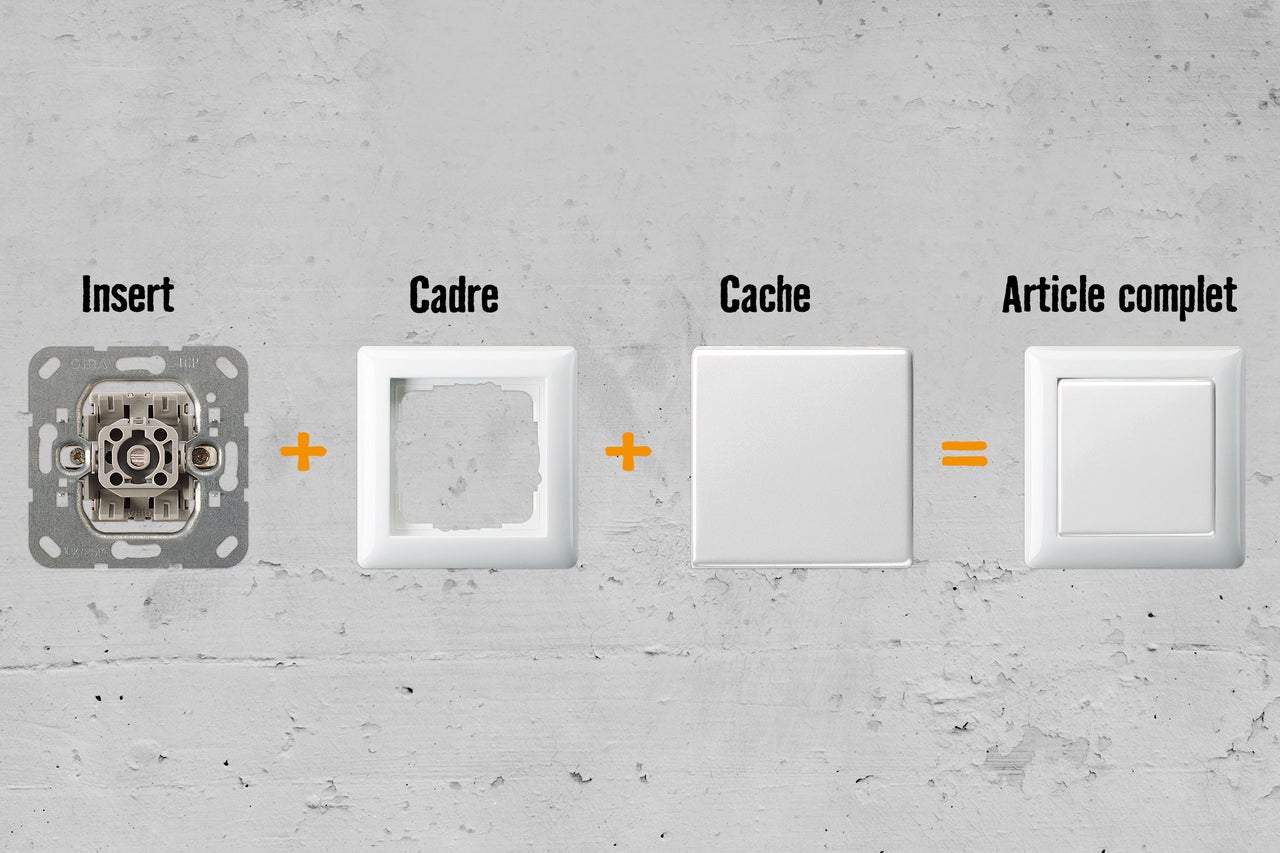

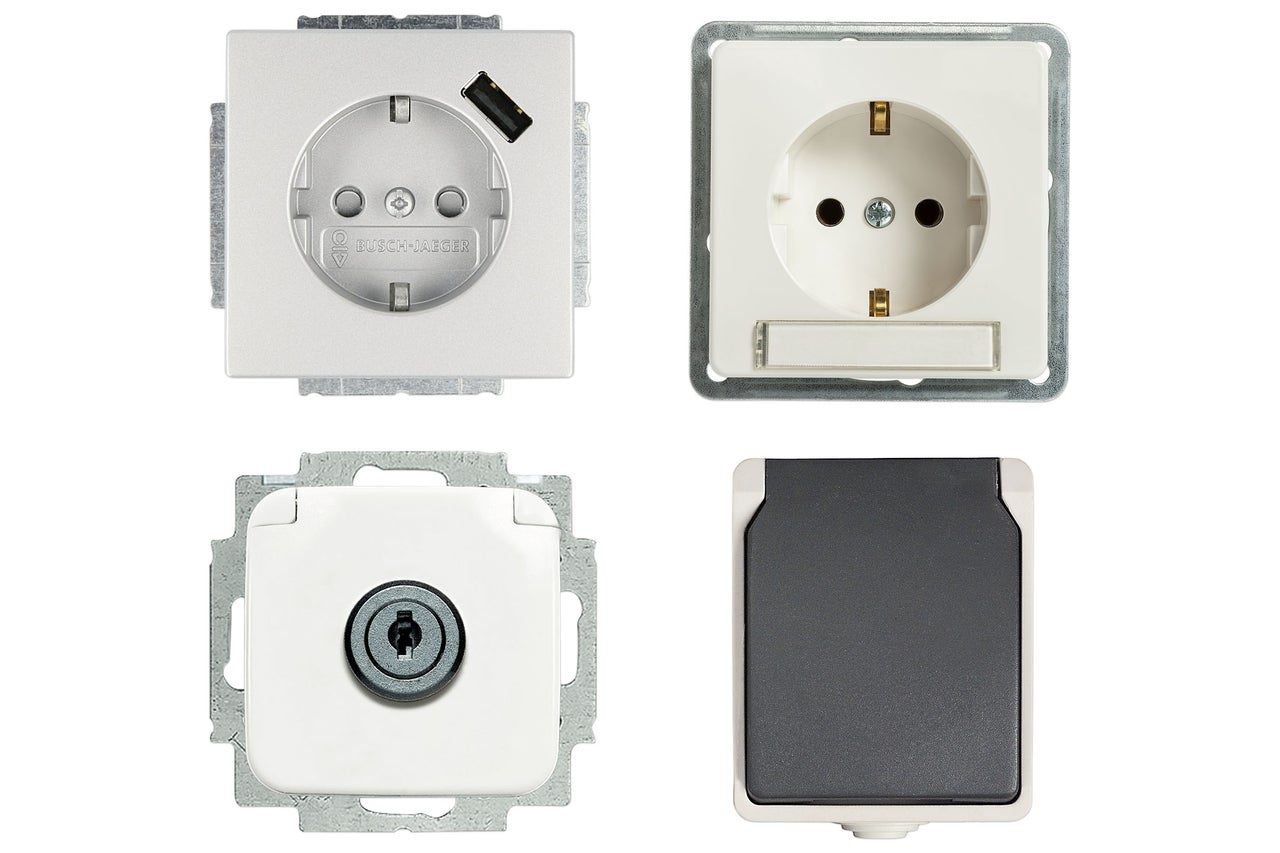

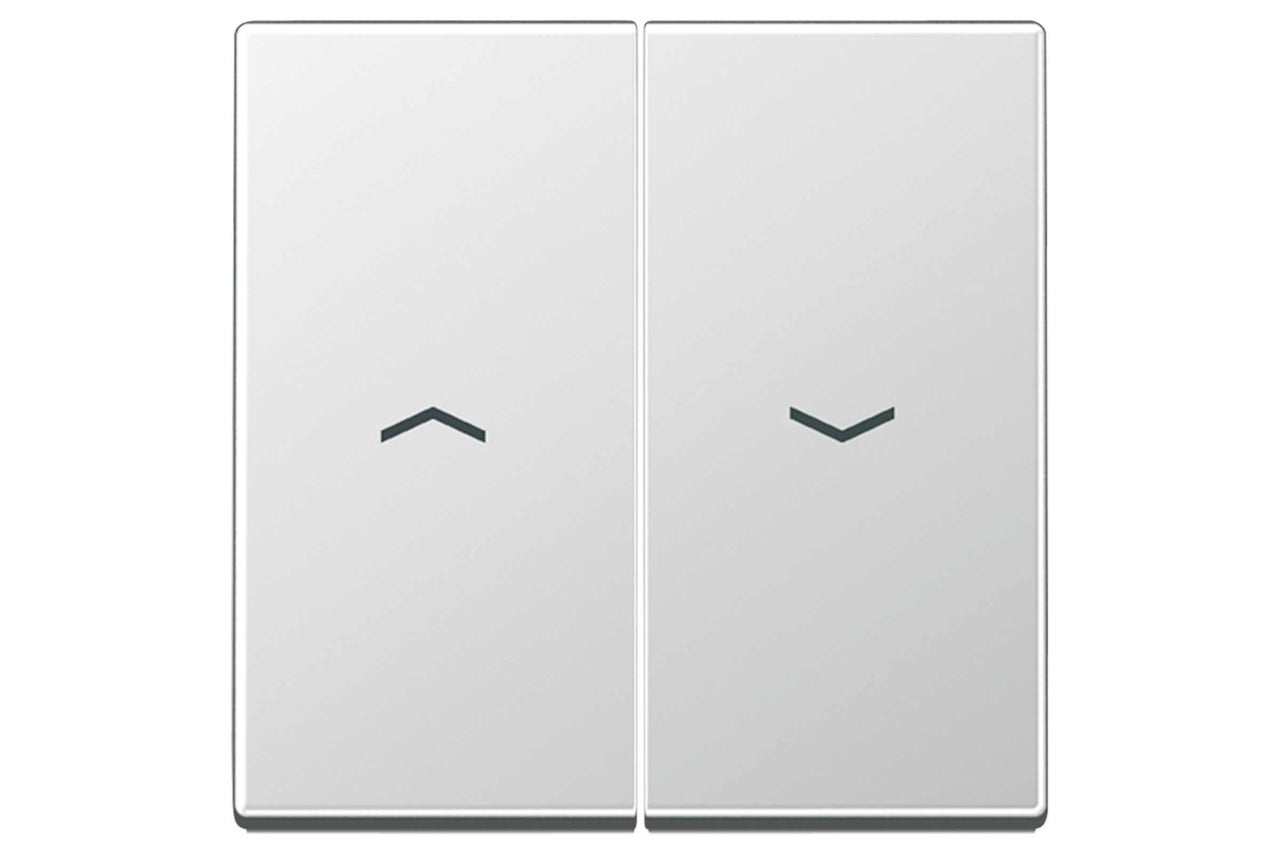

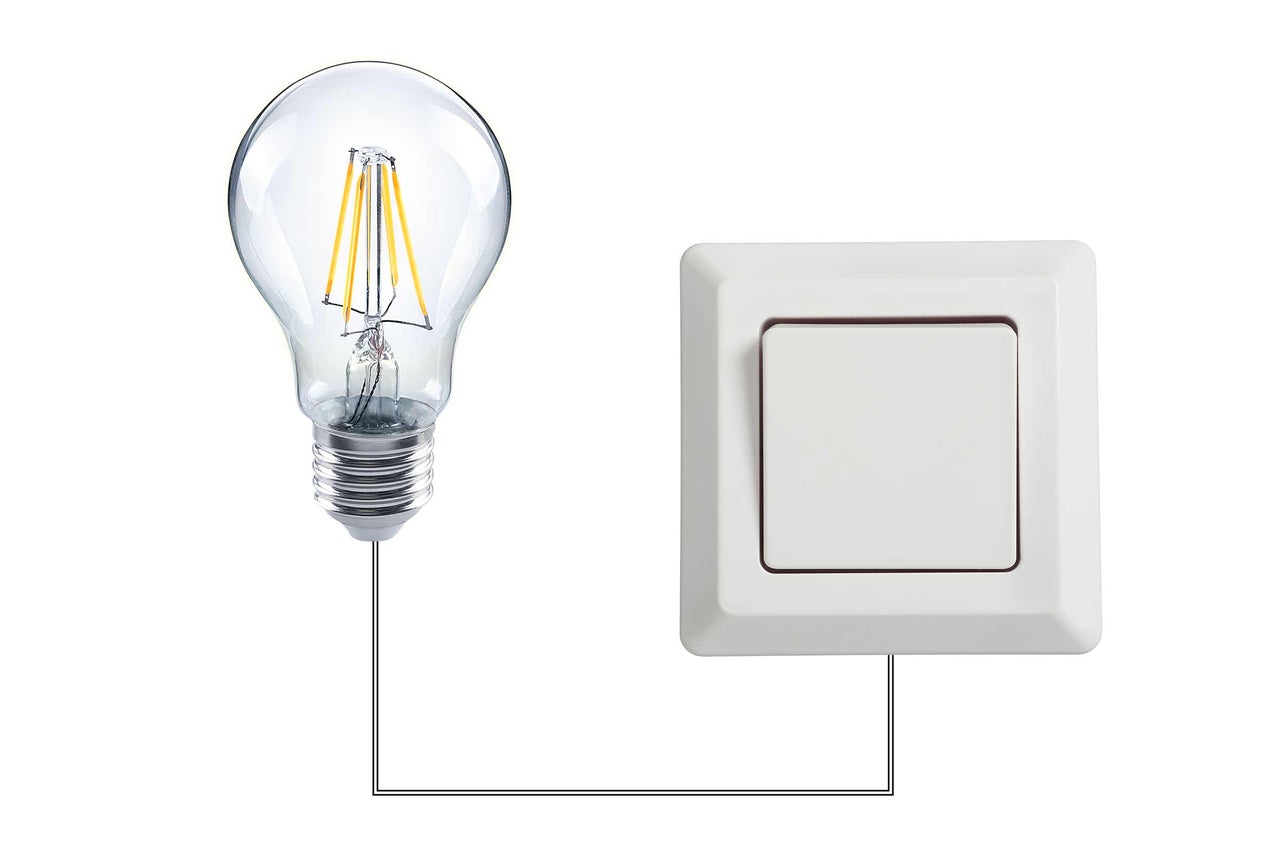

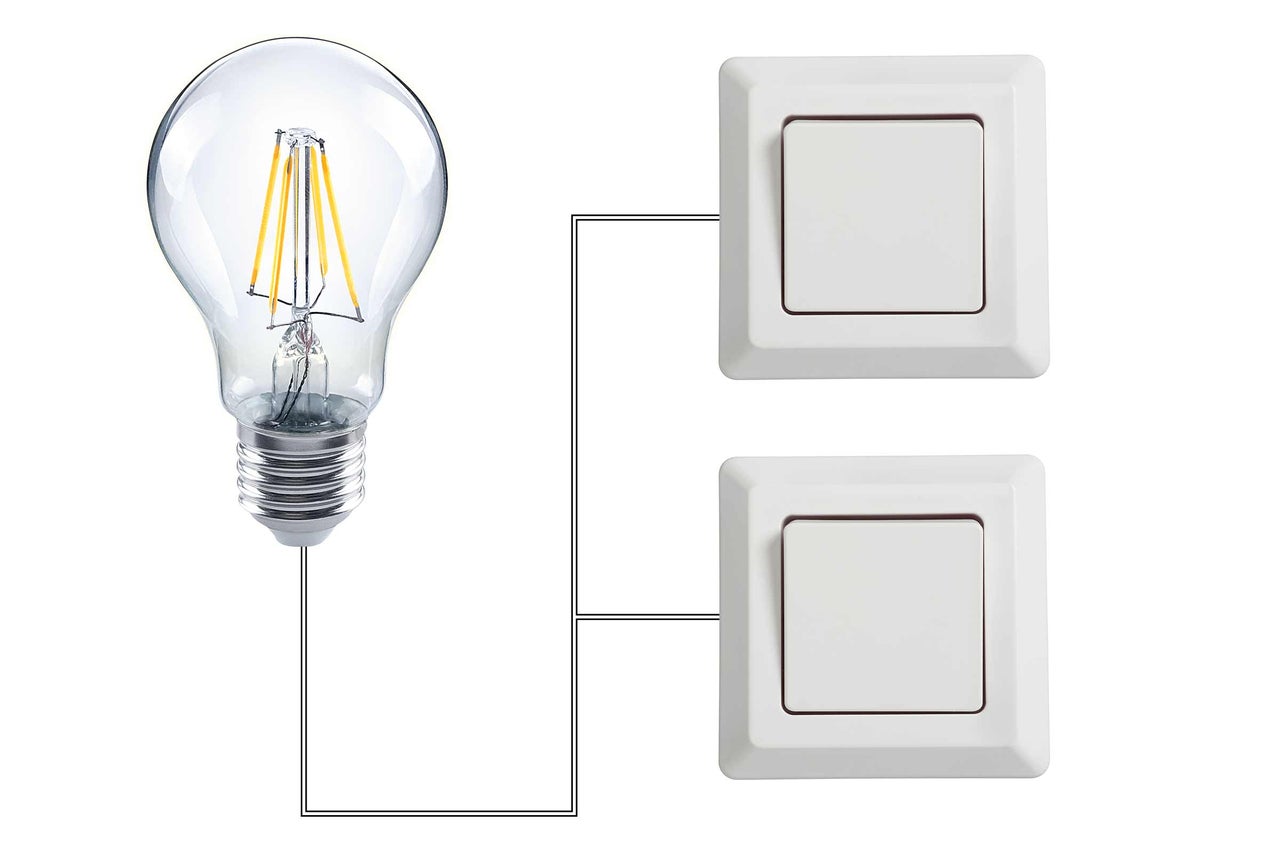

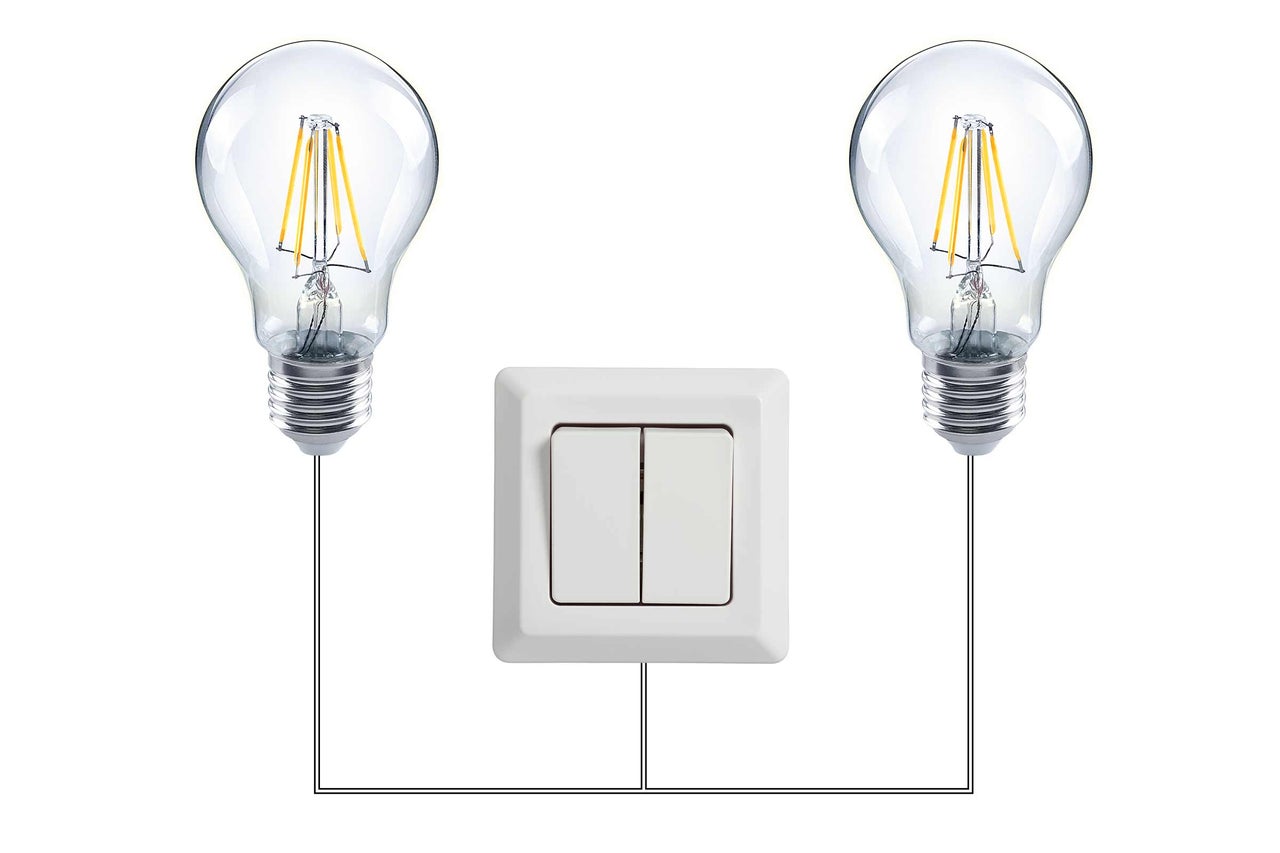

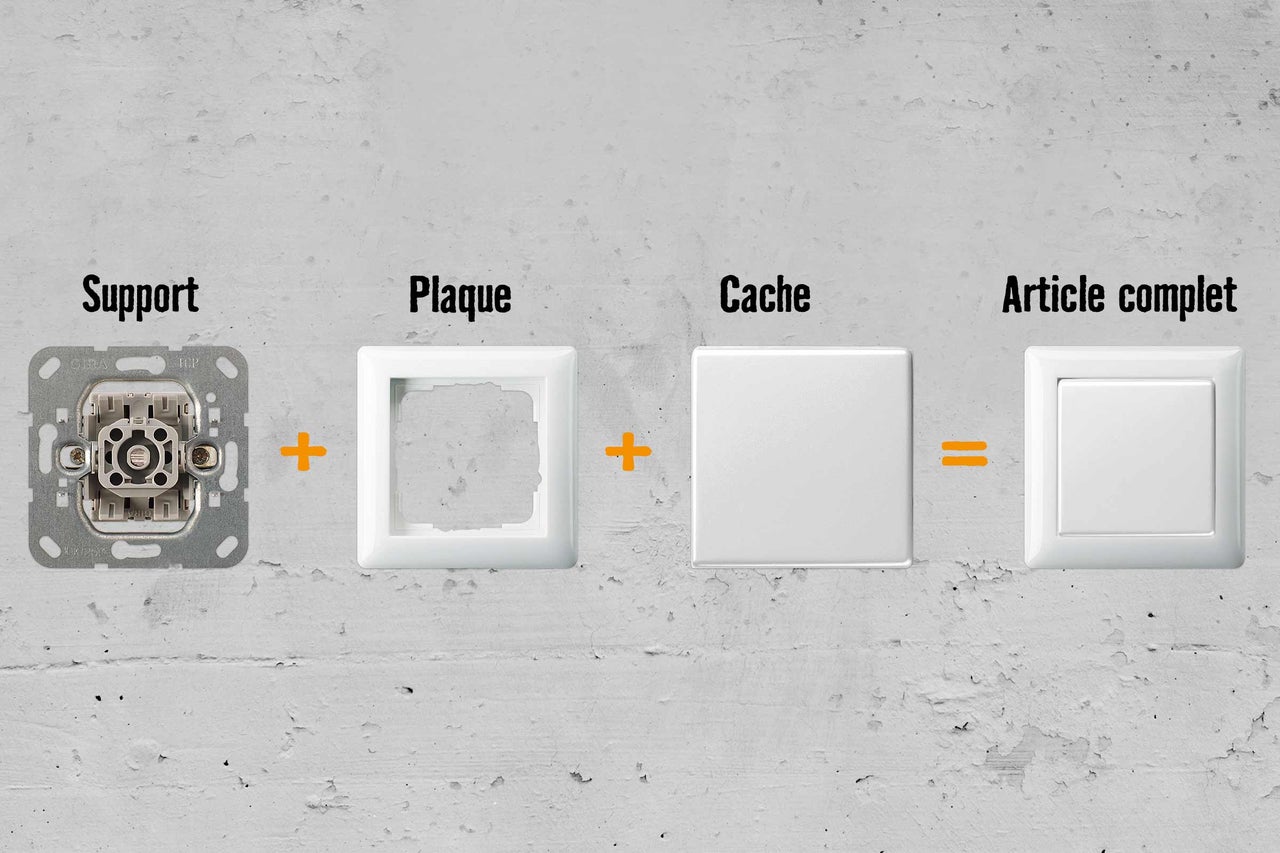

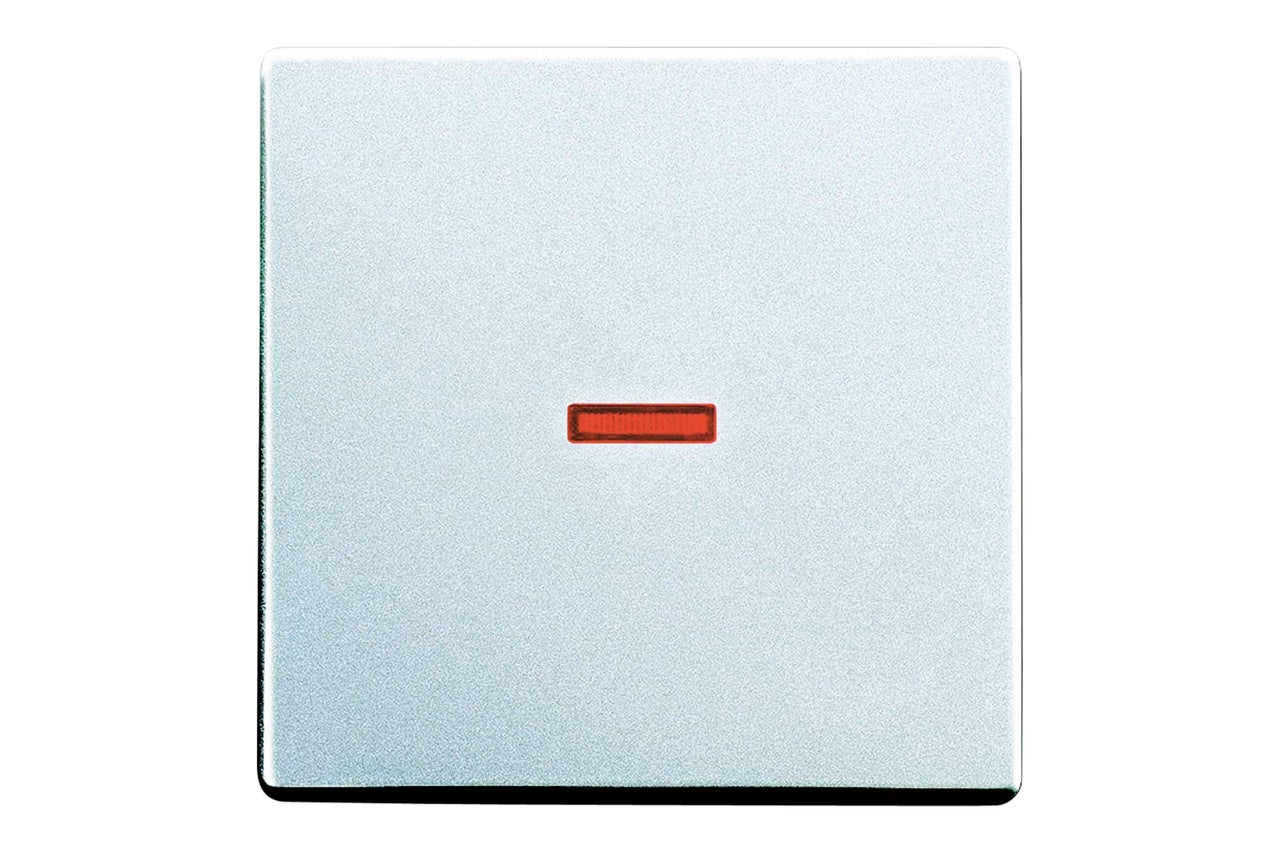

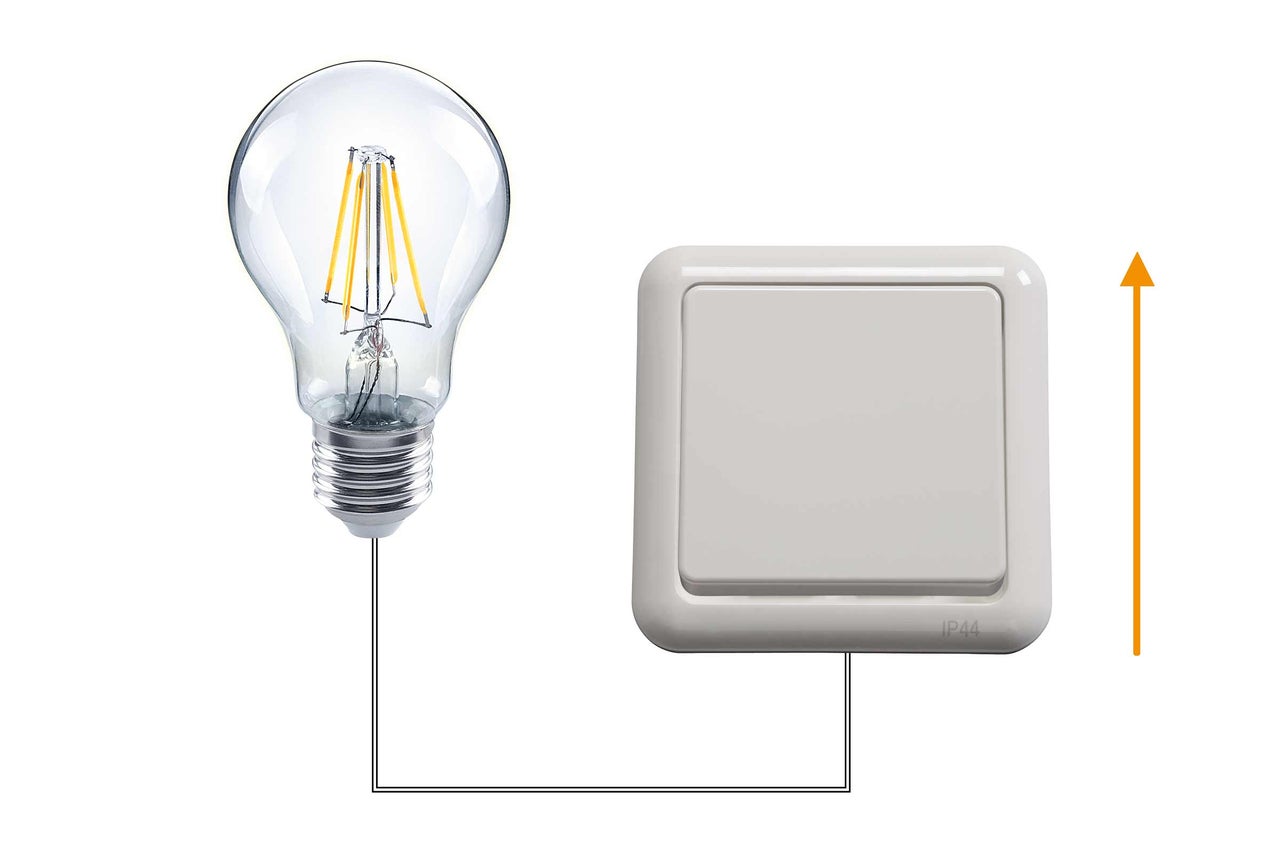

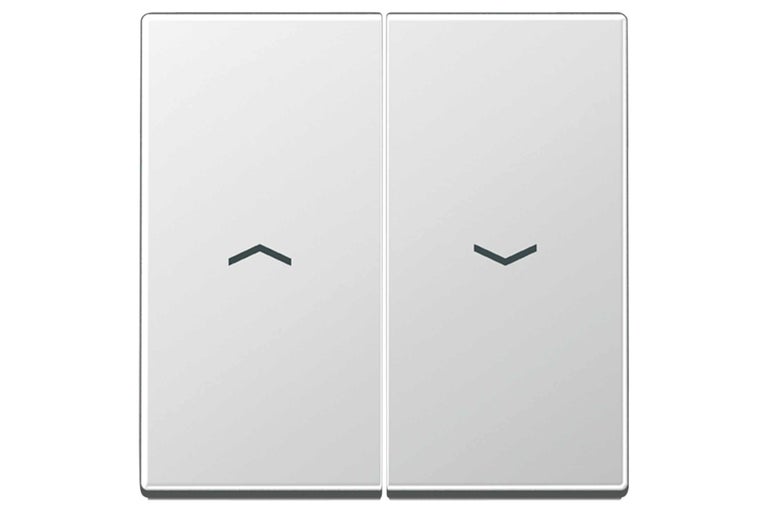

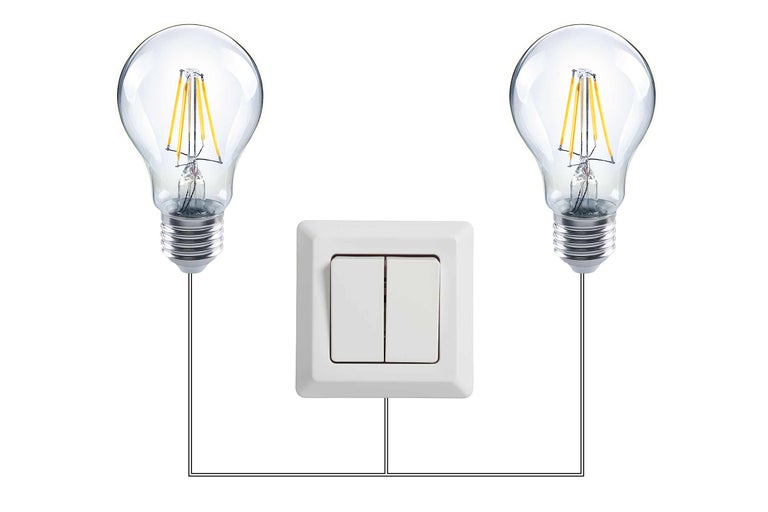

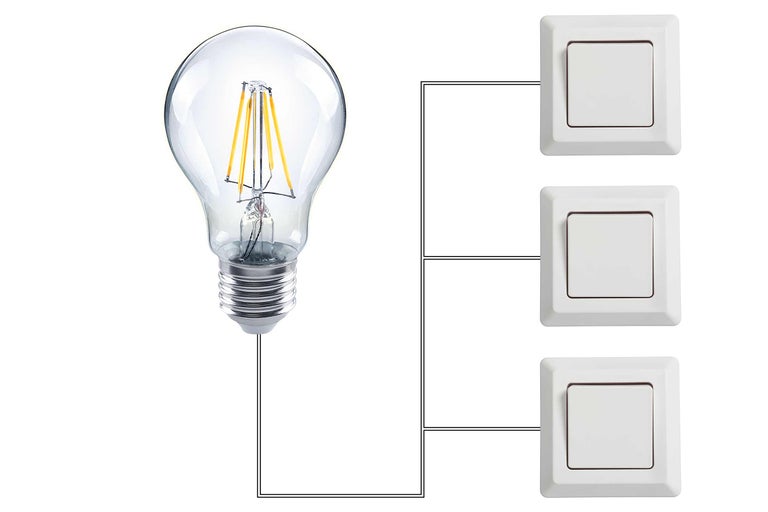

Placer des prises et interrupteurs

14

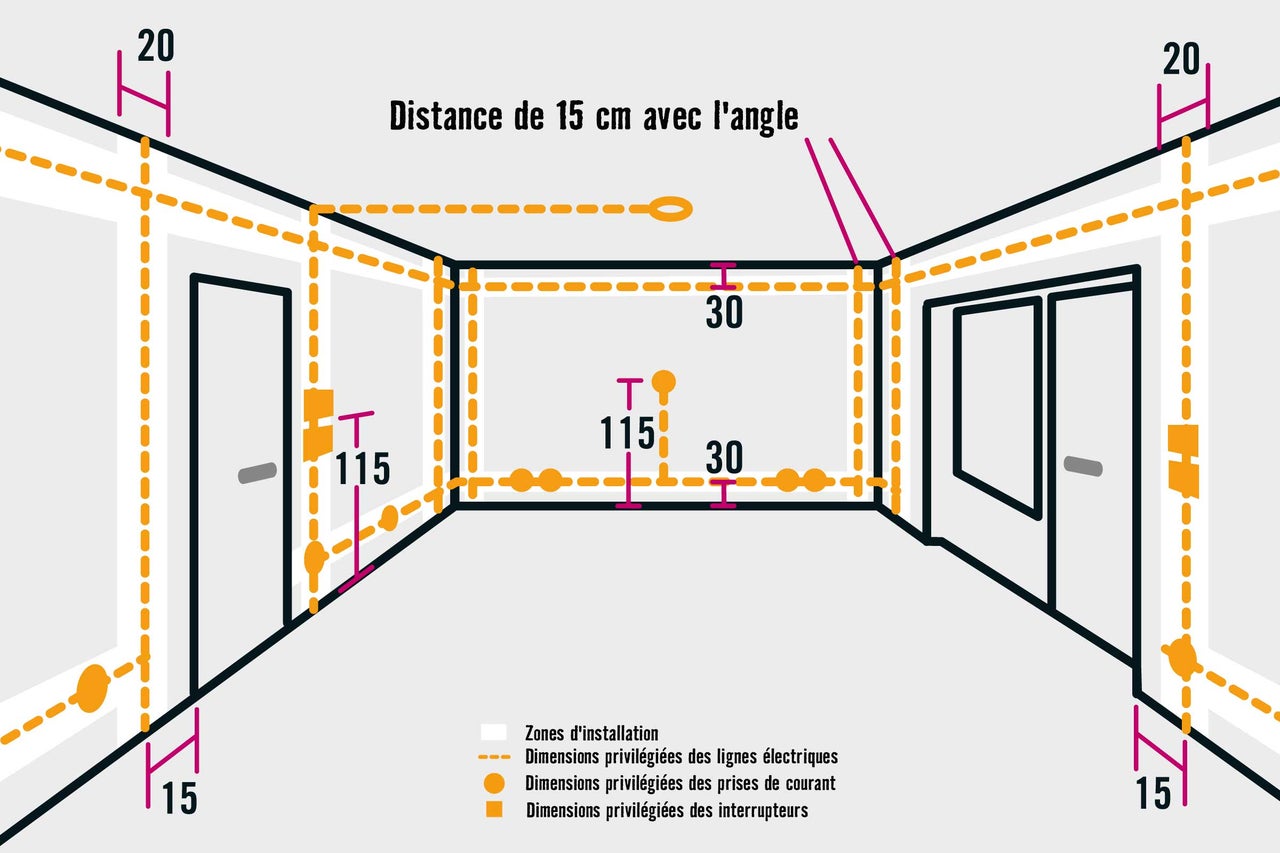

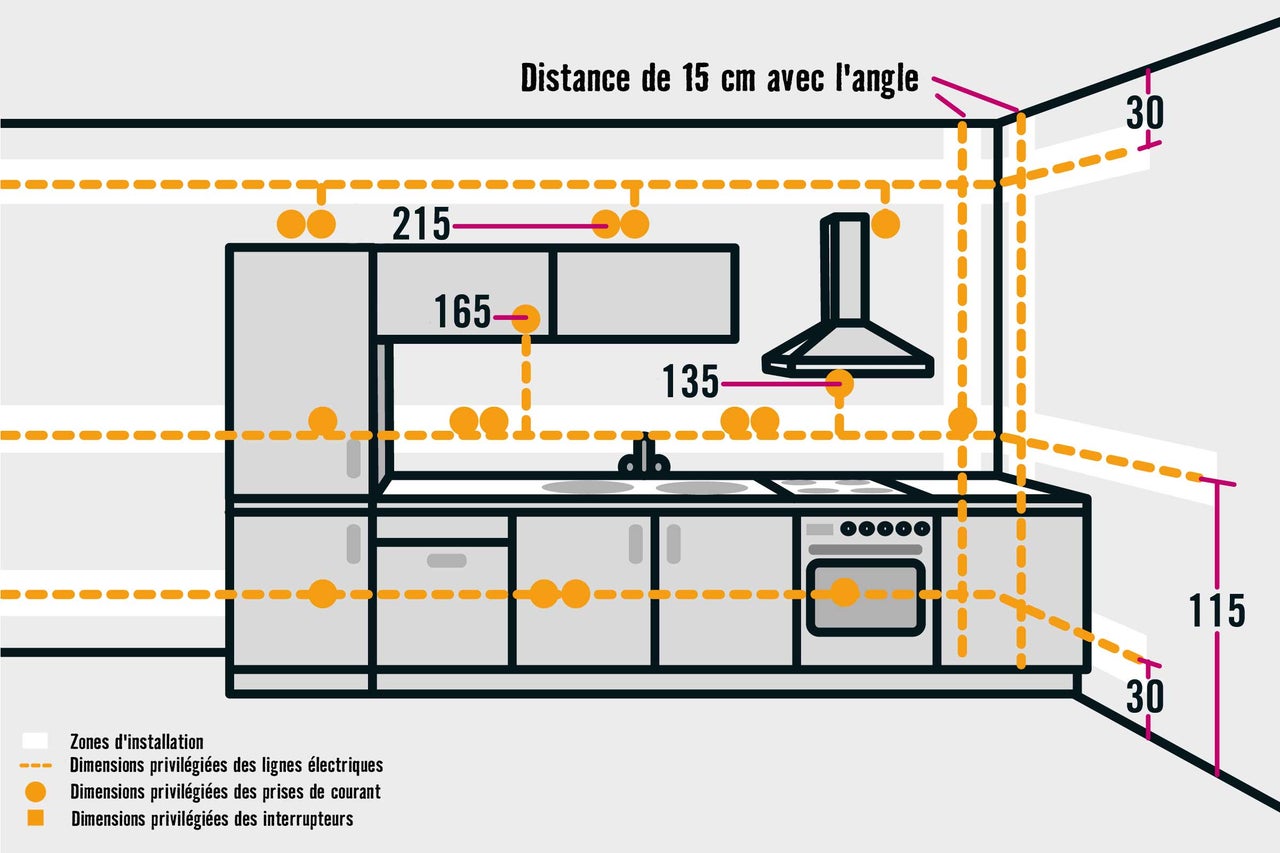

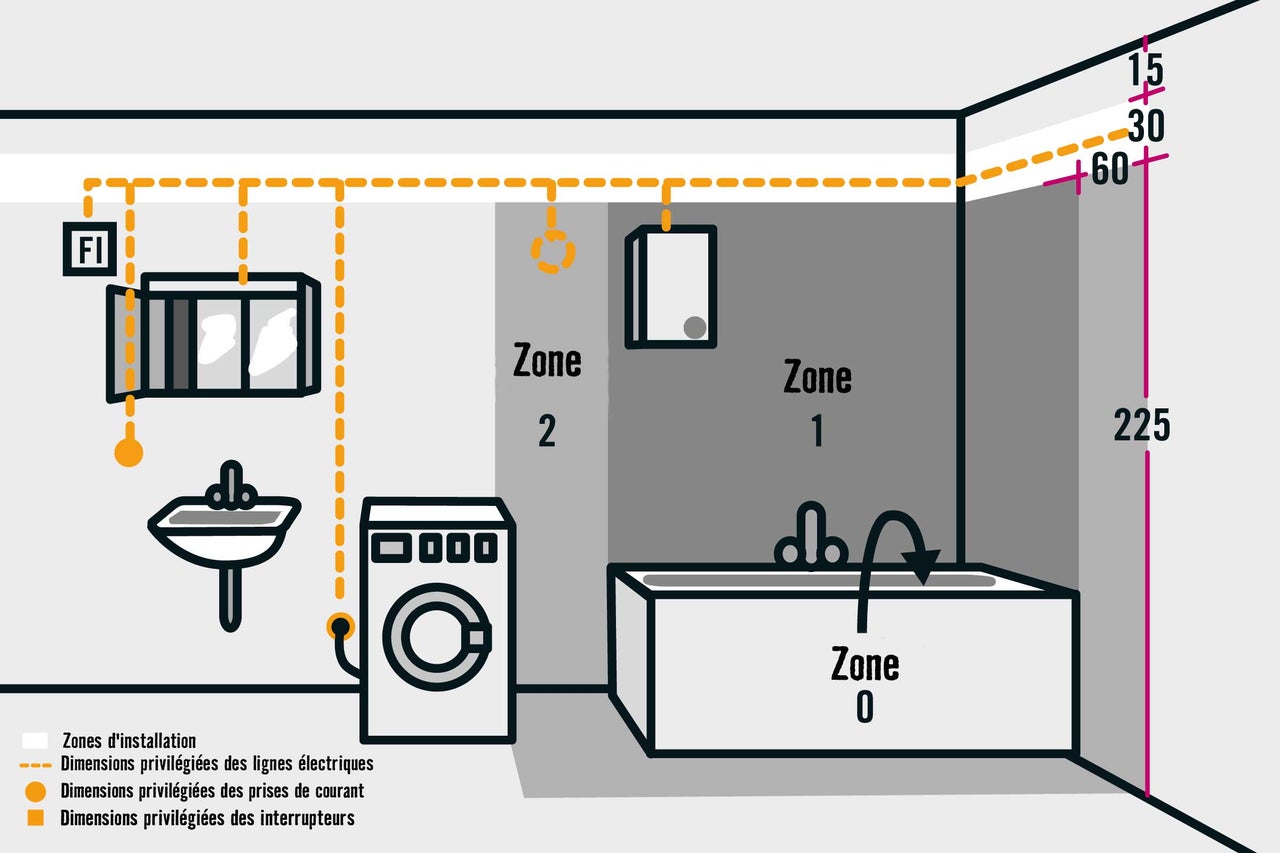

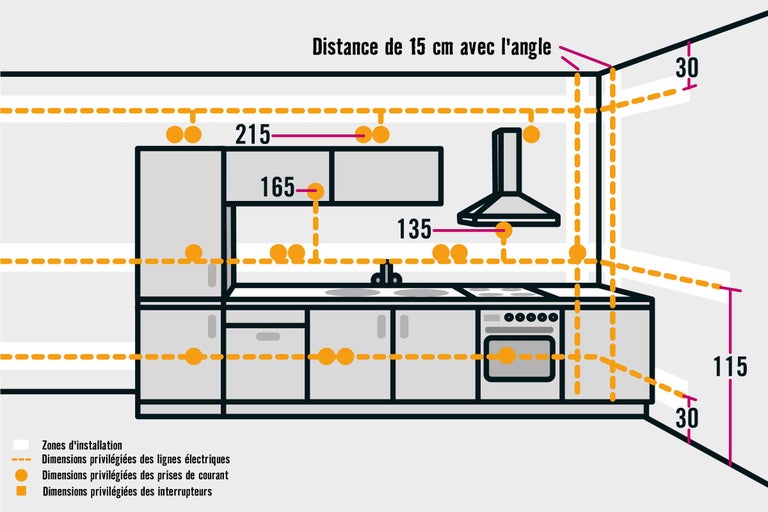

Les trous de perçage figurant sur le plan d'installation sont repéres avec précision sur le mur. Pour cela, réfère-toi aux zones d'installation habituelles. Tu peux ensuite effectuer les perçages pour les prises avec une scie cloche montée sur une perceuse. Pour les parois de construction légère (murs en plaques de plâtre), utilise une boîte d'encastrement pour cloison creuse.

steckdosen und schalter setzen 01
steckdosen und schalter setzen 01
15

Avant d'installer la boîte, réalise l'orifice pour le passage des câbles au dos de la boîte puis fais passer les câbles par l'orifice. Pour finir, insère la boîte d'encastrement dans le mur et visse-la.

steckdosen und schalter setzen 02
steckdosen und schalter setzen 02

Attention!

Les dernières étapes expliquant le raccordement des éléments de l'installation doivent être effectuées exclusivement par un maître électricien.

warnung elektromeister lux de
warnung elektromeister lux de

Dénuder un câble électrique

17

Pose le câble électrique (NYM ou NYY) dans le dénudeur de câble de façon que le couteau intégré ouvre la gaine à l'emplacement souhaité.

kabel abisolieren 01
kabel abisolieren 01
18

Ferme les deux moitiés de l'outil. Tiens fermement le dénudeur et fais le tourner 2 à 3 fois dans les deux directions sur son axe. Retire ensuite l'outil ainsi que la gaine coupée.

kabel abisolieren 02
kabel abisolieren 02
19

Retire ensuite l'enveloppe de chacun des fils avec la pince à dénuder. Pour dénuder les fils, utilise toujours une pince à dénuder – idéalement une pince à dénuder automatique.

kabel abisolieren 03
kabel abisolieren 03
