Tuto

Fabriquer sa lampe

Temps de lecture 7 min.

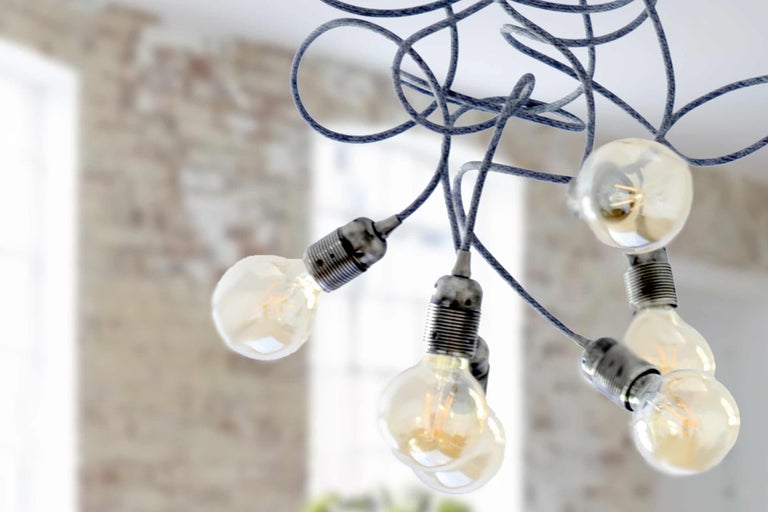

lampe selber bauen

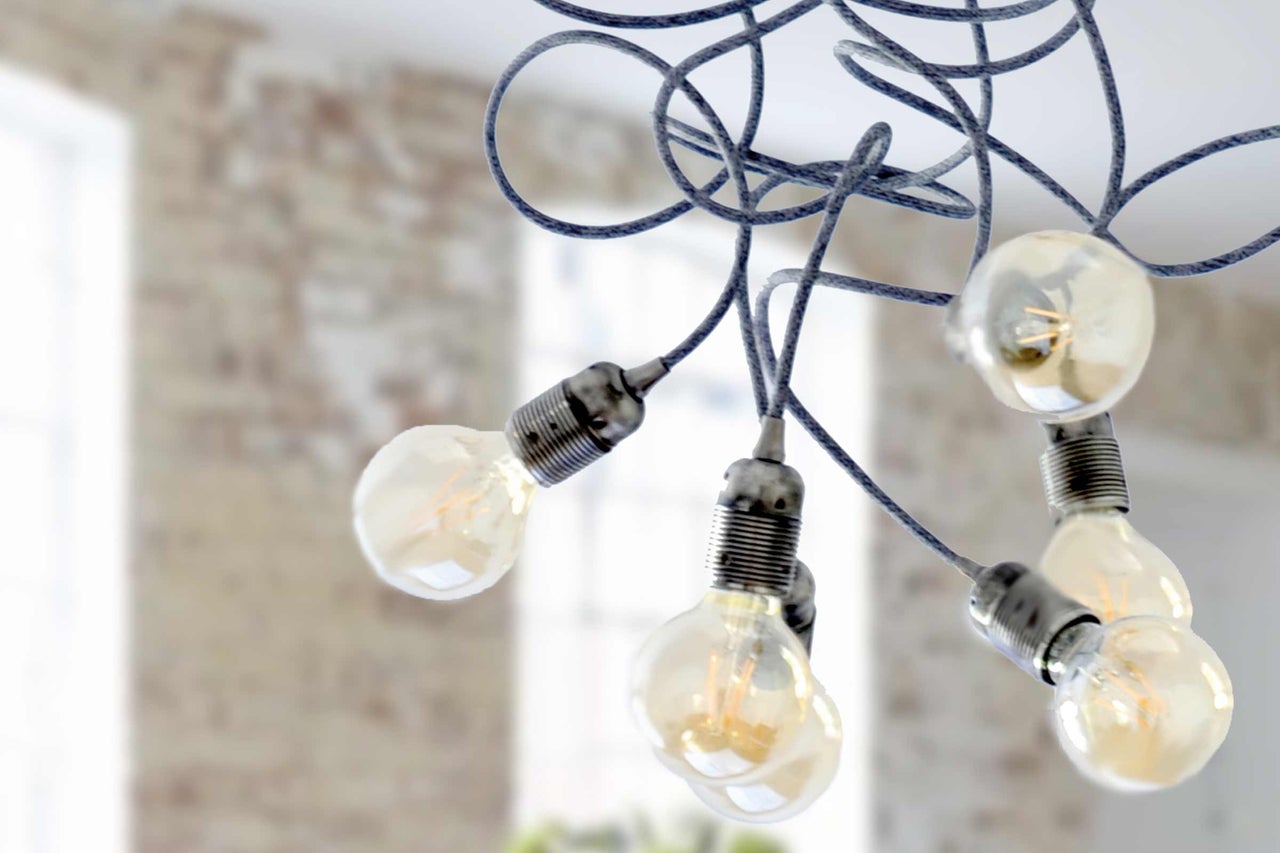

Révolutionne le monde des lampes et deviens toi-même un designer ! Avec les câbles textiles modelables, les prises et les baldaquins assortis ainsi que les lampes qui s'adaptent à tous les styles et ambiances tu peux accrocher une lampe simple mais chic, conçue par tes soins, dans ton espace. Rends ton projet réel !

Défi
Créateur(s) 1

Ce dont tu auras besoin

Préparation

A noter:

Les travaux et réparations électriques ne peuvent être effectués que par des électriciens qualifiés. Les réglementations nationales applicables en matière d'installation doivent être respectées.

Etapes de travail

Préparer le câble textile

01

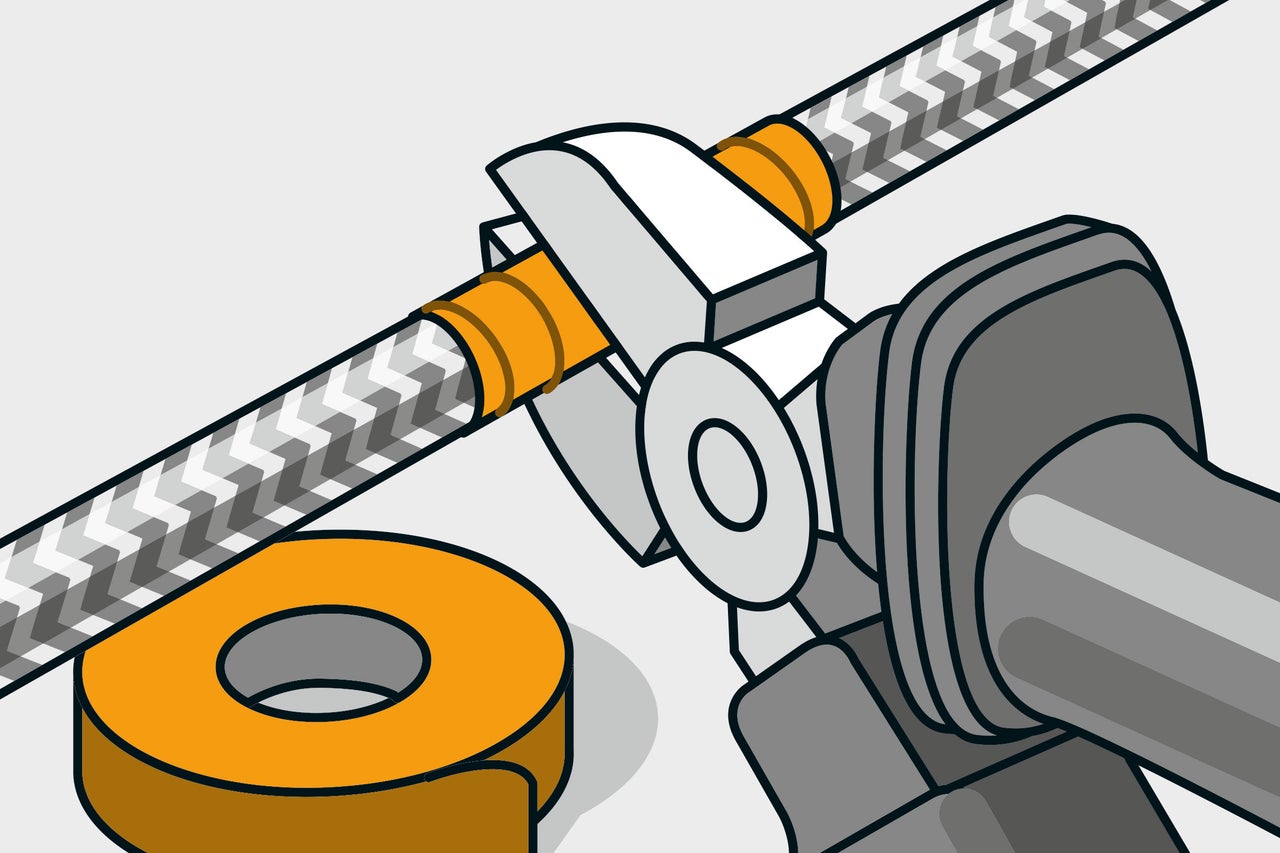

Les câbles textiles sont traités différemment des câbles plastifiés. Pour garantir une coupe nette lors du raccourcissement, le câble est enveloppé de ruban adhésif au point de coupe. Un simple distributeur de ruban adhésif est suffisant pour cela. Coupe ensuite le câble au niveau du point d'enroulement avec le cutter latéral.

lampe selber bauen anleitung as 01
lampe selber bauen anleitung as 01

Exposer les câbles

02

Les câbles textiles, tout comme les câbles à gaine plastique, sont disponibles avec différents nombres de fils. Tu construis un luminaire avec une douille en plastique ou en porcelaine ? Dans ce cas, un câble bifilaire est suffisant. Pour une douille métallique, tu dois utiliser un câble à trois fils car cette douille doit être mise à la terre ; la terre est vert-jaune. Le câble textile est-il de la bonne longueur ? Repousse ensuite la gaine textile d'environ 5 cm pour exposer la gaine en plastique située en dessous.

lampe selber bauen anleitung as 02
lampe selber bauen anleitung as 02

Enlever la gaine en plastique

03

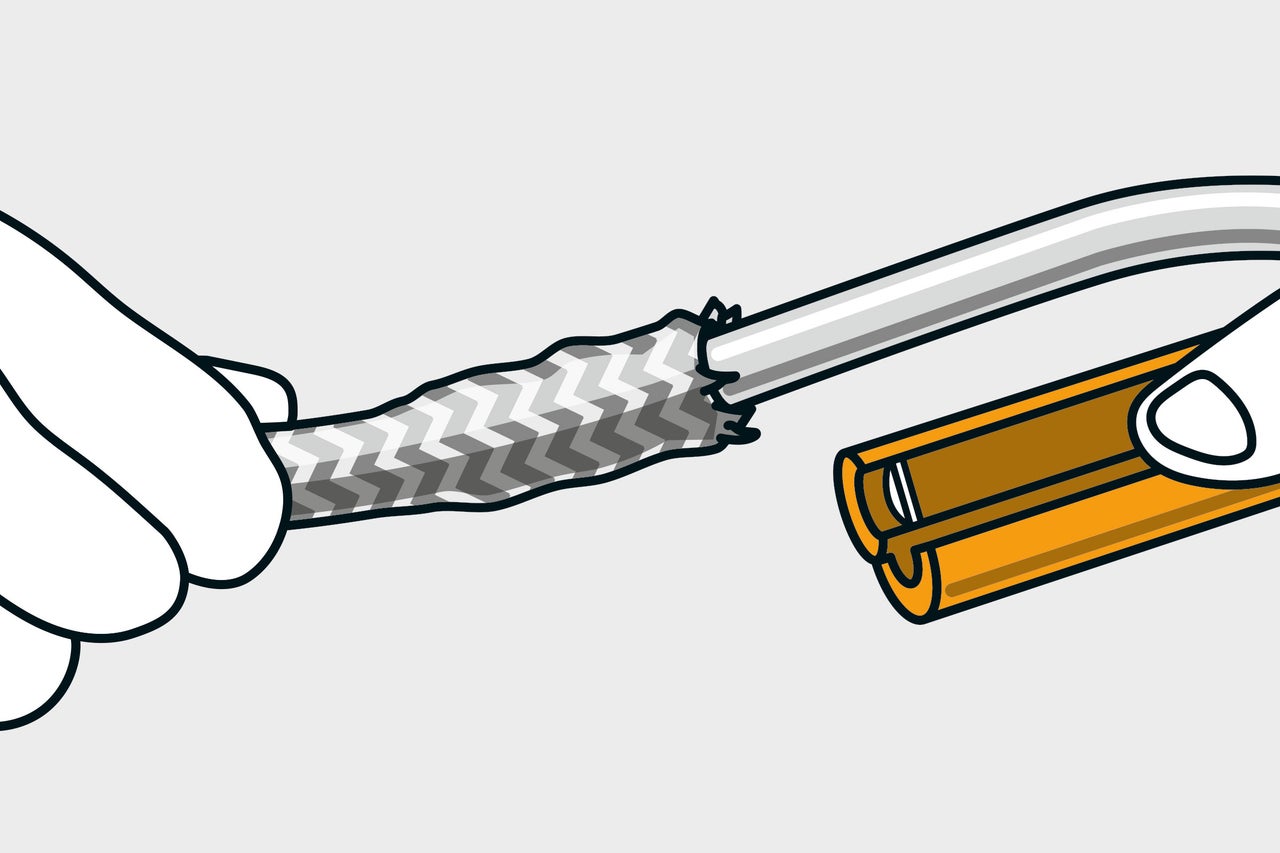

Retire maintenant la gaine plastique exposée avec le coupe-câble. Le tranchant du coupe-câble ne peut qu'égratigner la gaine en plastique, de sorte que les fils situés en dessous ne soient pas endommagés. Sur certains modèles de pinces à dénuder, la profondeur de coupe du couteau intégré peut être réglée. Maintenant, ouvre le coupe-câble. Place-le sur le câble de manière à ce que le couteau coupe le câble à l'endroit où il doit être dénudé. Puis referme le coupe-câble.

lampe selber bauen anleitung as 03
lampe selber bauen anleitung as 03

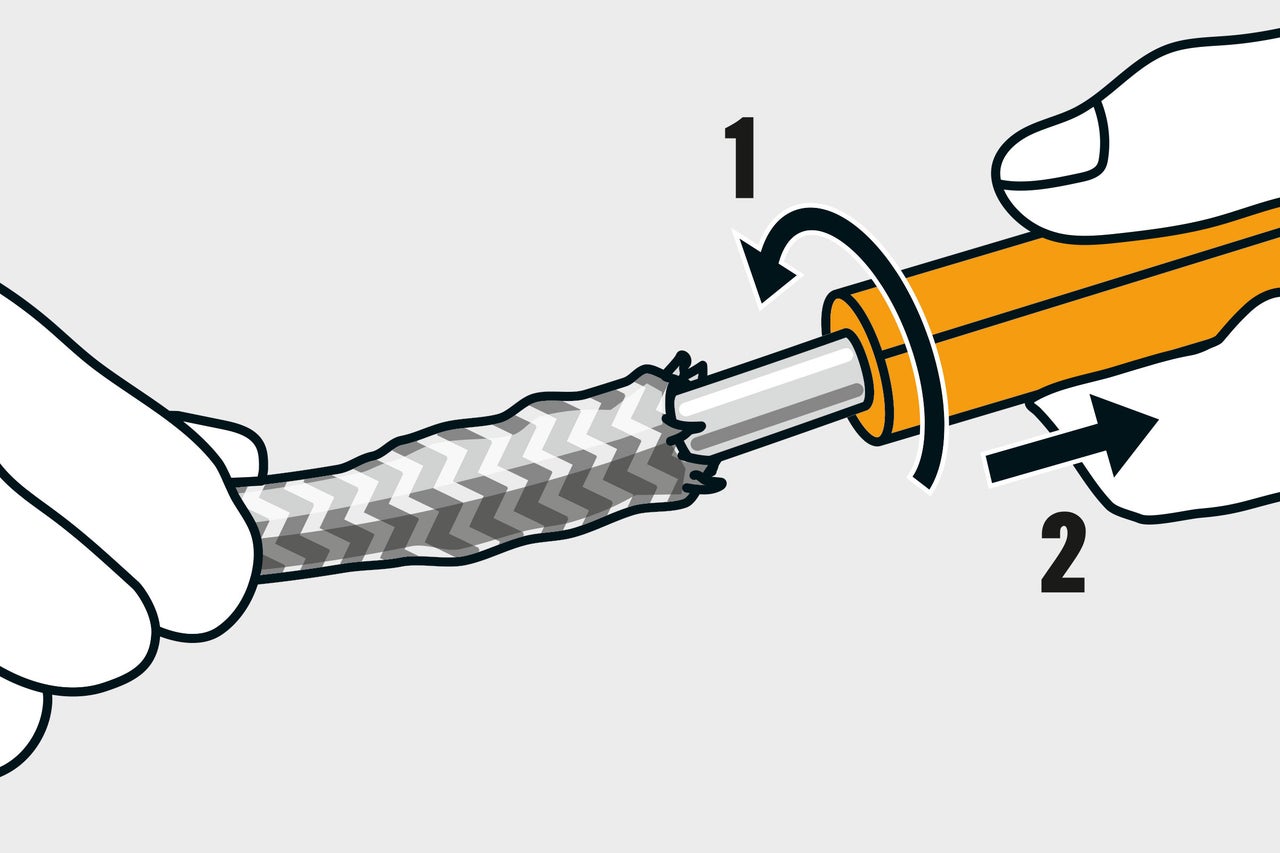

Retirer la gaine en plastique

04

Tourne le coupe-câble à 360° et retire la gaine plastique avec le coupe-câble. Tu peux maintenant voir les deux ou trois fils électriques avec des gaines de couleur.

lampe selber bauen anleitung as 04
lampe selber bauen anleitung as 04

Fondre les extrémités

05

La gaine textile ne doit pas s'effilocher. Il faut donc fusionner les fibres textiles à l'extrémité de la gaine avec un briquet. Tourne le câble au-dessus de la flamme d'un briquet. Ou fusionne les fibres textiles en les torsadant à la main.

lampe selber bauen anleitung as 05
lampe selber bauen anleitung as 05

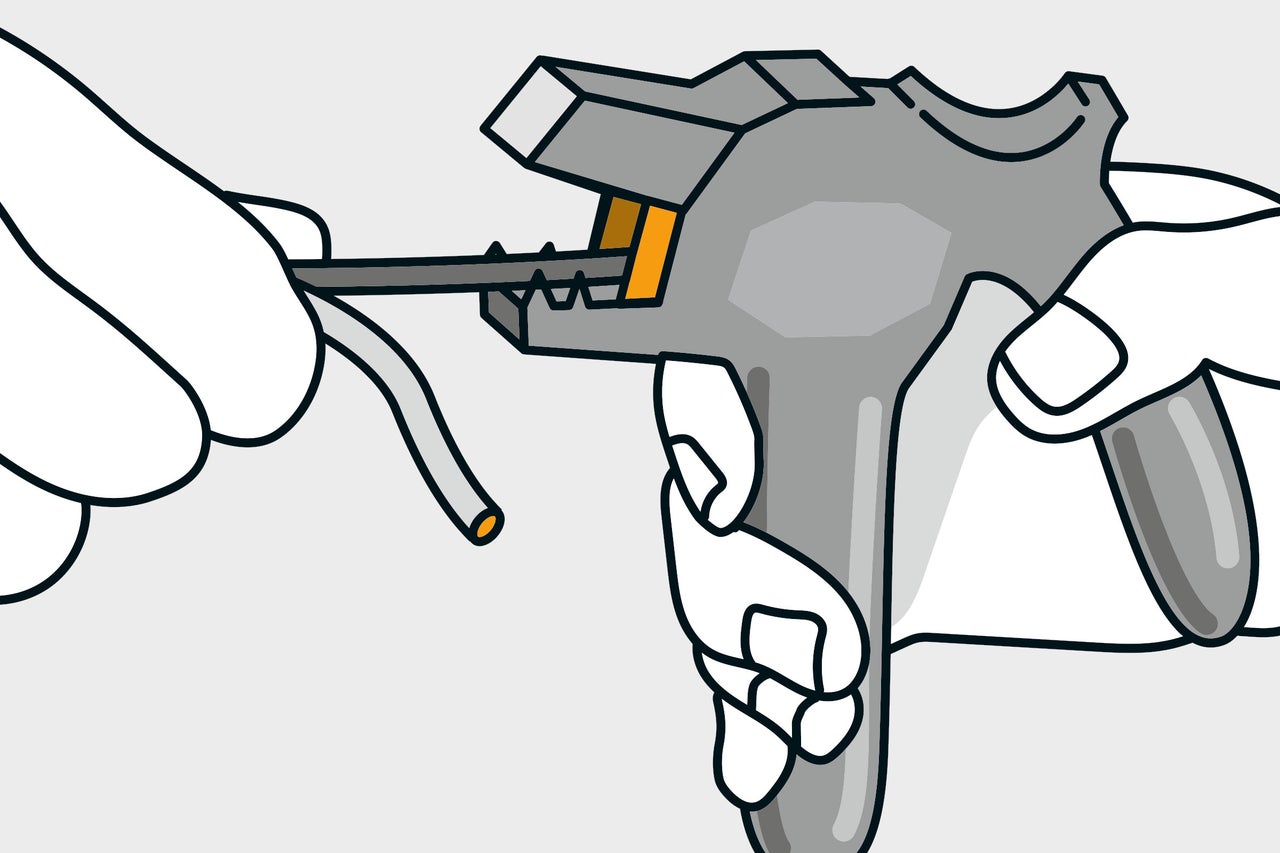

Décapage

06

Les fils sont maintenant connectés à la douille de la lampe. Pour ce faire, ils doivent également être décapés - c'est ce qu'on appelle également le décapage de l'isolation. La distance à laquelle l'extrémité d'un fil doit être dénudée dépend de la douille de la lampe. Les fils ne doivent être dénudés qu'à l'endroit où le fil exposé sera inséré dans la borne à vis. Règle d'abord la longueur correcte sur la butée de longueur du dénudeur de fil. Ensuite, règle la section du fil sur la pince de manière à ne pas endommager le fil de cuivre exposé. Si, dans ton cas, le fil de cuivre exposé est un fil torsadé, c'est-à-dire qu'il est constitué de plusieurs fils de cuivre fins, un manchon d'extrémité de fil doit être fixé et serré à l'aide d'une pince à manchon d'extrémité de fil.

lampe selber bauen anleitung as 06
lampe selber bauen anleitung as 06

Préparer la connexion au plafond

07

Une extrémité du câble textile est-elle prête à être raccordée à la douille de la lampe ?

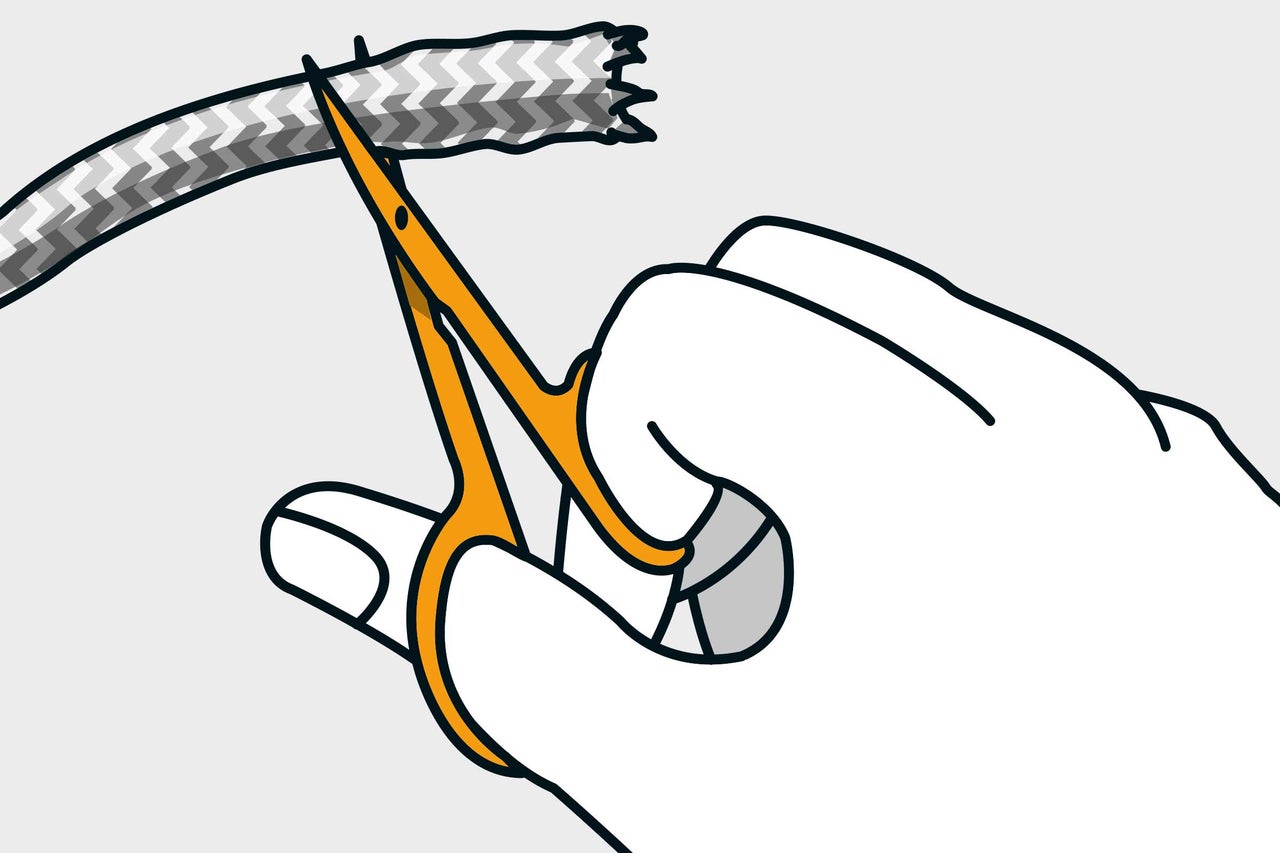

Prépare ensuite la deuxième extrémité du câble pour la connexion au plafond : coupe d'abord la gaine textile qui dépasse avec des ciseaux. Dénude ensuite la gaine et l'isolation de la même manière que pour la première extrémité du câble.

lampe selber bauen anleitung as 07
lampe selber bauen anleitung as 07

A noter:

Selon la conception du support, les détails de la description suivante peuvent différer.

Préparer la douille de la lampe

08

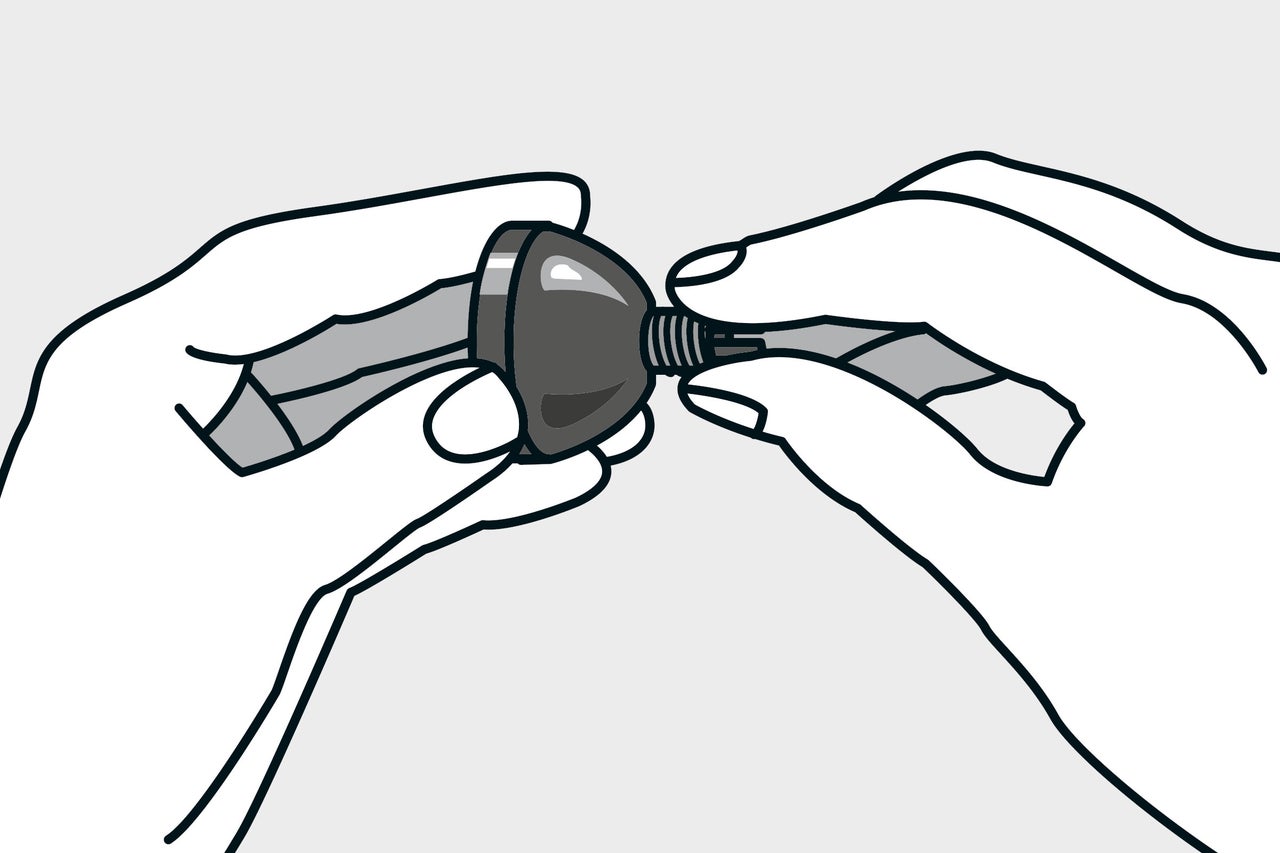

A présent, le câble textile est relié à la douille de la lampe, par exemple avec une douille en plastique. Pour ce faire, dévisse la douille. Il se compose d'une partie supérieure, généralement semi-circulaire, d'une partie inférieure et d'une base avec des raccords à vis. Un mamelon de serrage est souvent vissé dans la partie supérieure du support de lampe. Le mamelon de serrage empêche le câble de se plier et le maintient fermement dans la prise. Dévisse d'abord la douille à vis de l'embout de serrage et place-la sur l'extrémité du câble, le côté fileté vers le bas.

lampe selber bauen anleitung as 08
lampe selber bauen anleitung as 08

Insérer le câble

09

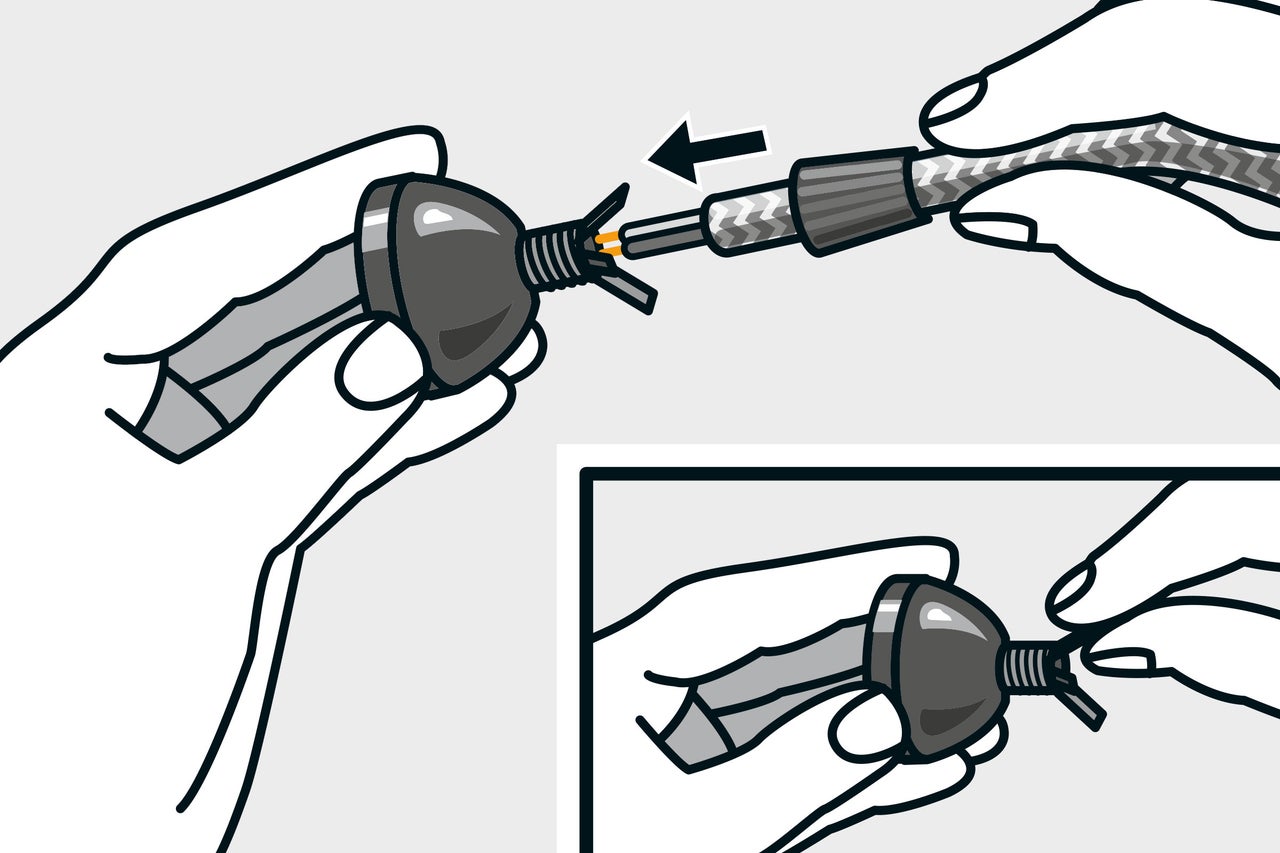

Plie légèrement sur le côté les languettes du mamelon de serrage et fais passer le câble avec ses fils dénudés à travers le mamelon de serrage dans la partie supérieure de la prise.

lampe selber bauen anleitung as 09
lampe selber bauen anleitung as 09

Connecter les câbles

10

Visse les deux fils de droite et de gauche à la base de la douille de la lampe. Avec les douilles métalliques, un troisième fil supplémentaire pour la mise à la terre (jaune-vert) est connecté au milieu.

Important : les fils nus doivent disparaître complètement dans le raccord à vis. As-tu dénudé les fils trop loin ? Ensuite, raccourcis les fils nus jusqu'à ce qu'ils s'adaptent. Vérifie ensuite si toutes les vis sont bien serrées.

lampe selber bauen anleitung as 10
lampe selber bauen anleitung as 10

Visser la douille de la lampe

11

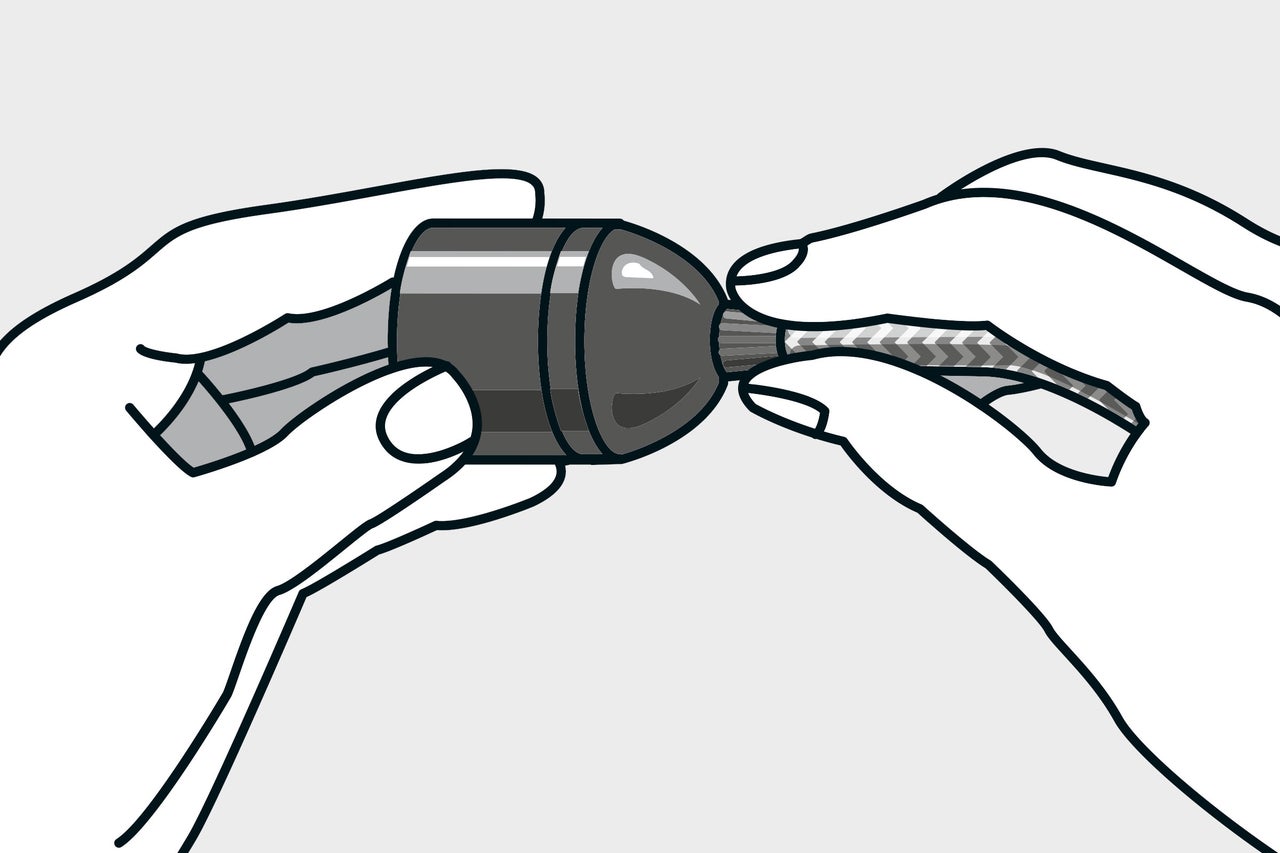

Repousse la base avec le câble dans la partie supérieure de la douille de la lampe et visse-la à la partie inférieure de la douille. Replie les languettes courbées du mamelon de serrage jusqu'à ce qu'elles reposent contre le câble. Fais maintenant glisser le manchon à vis du câble sur les languettes jusqu'au mamelon de serrage et visse-le. Maintenant, la connexion entre le câble et la prise est protégée contre toute traction.

lampe selber bauen anleitung as 11
lampe selber bauen anleitung as 11

Préparer l'auvent

12

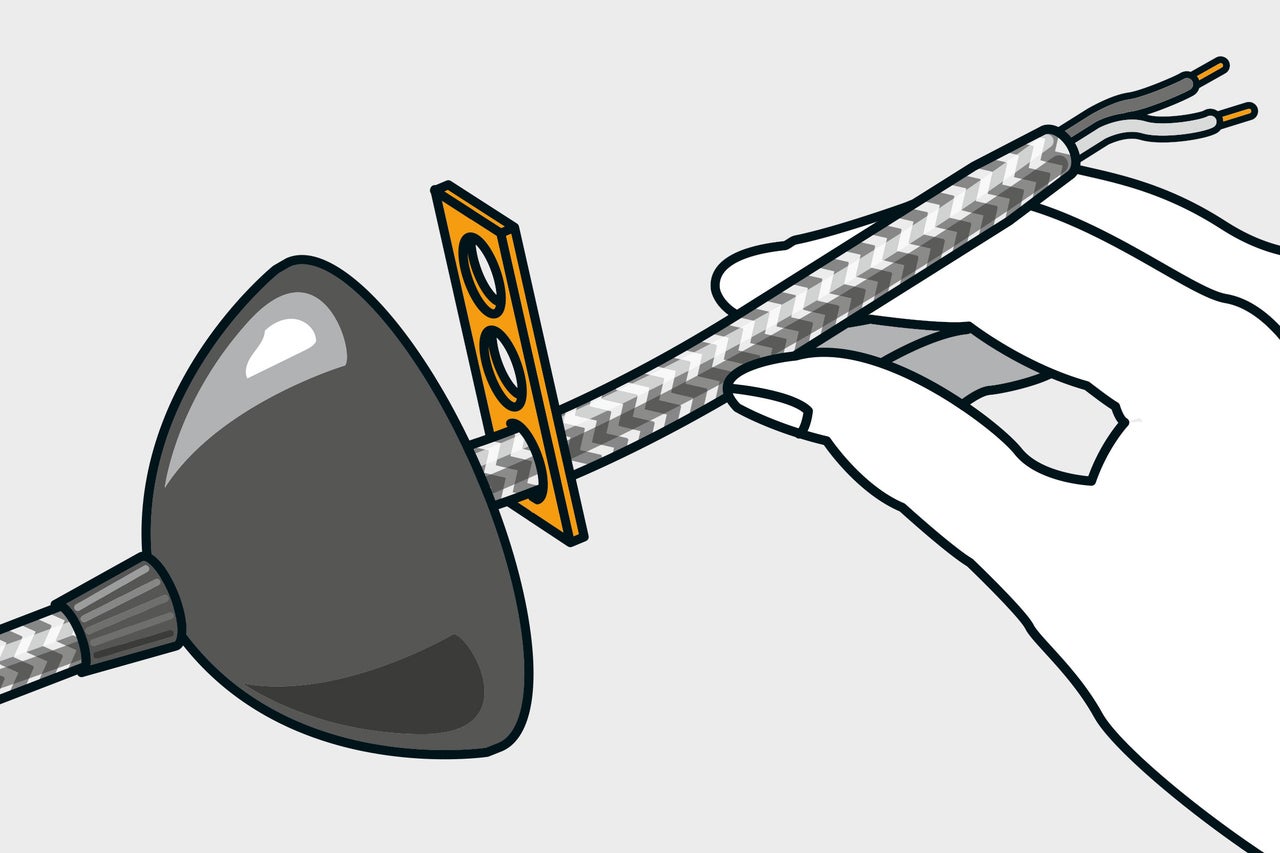

L'auvent recouvre ensuite les connexions au plafond. Le presse-étoupe de la canopée comporte, comme le support de lampe, un mamelon de serrage. Dévisse la douille à vis de l'embout de serrage et place-la sur l'extrémité du câble, le côté fileté vers le haut. Visse la partie inférieure de l'embout de serrage dans la verrière et plie un peu les languettes pour les ouvrir. Fais passer le câble à la longueur requise par le bas à travers l'auvent. Place ensuite la décharge de traction sur l'extrémité du câble - dans le cas d'un disque à trois trous, par l'un des trous extérieurs.

lampe selber bauen anleitung as 12
lampe selber bauen anleitung as 12

Connexion du câble avec le disque rotatif

13

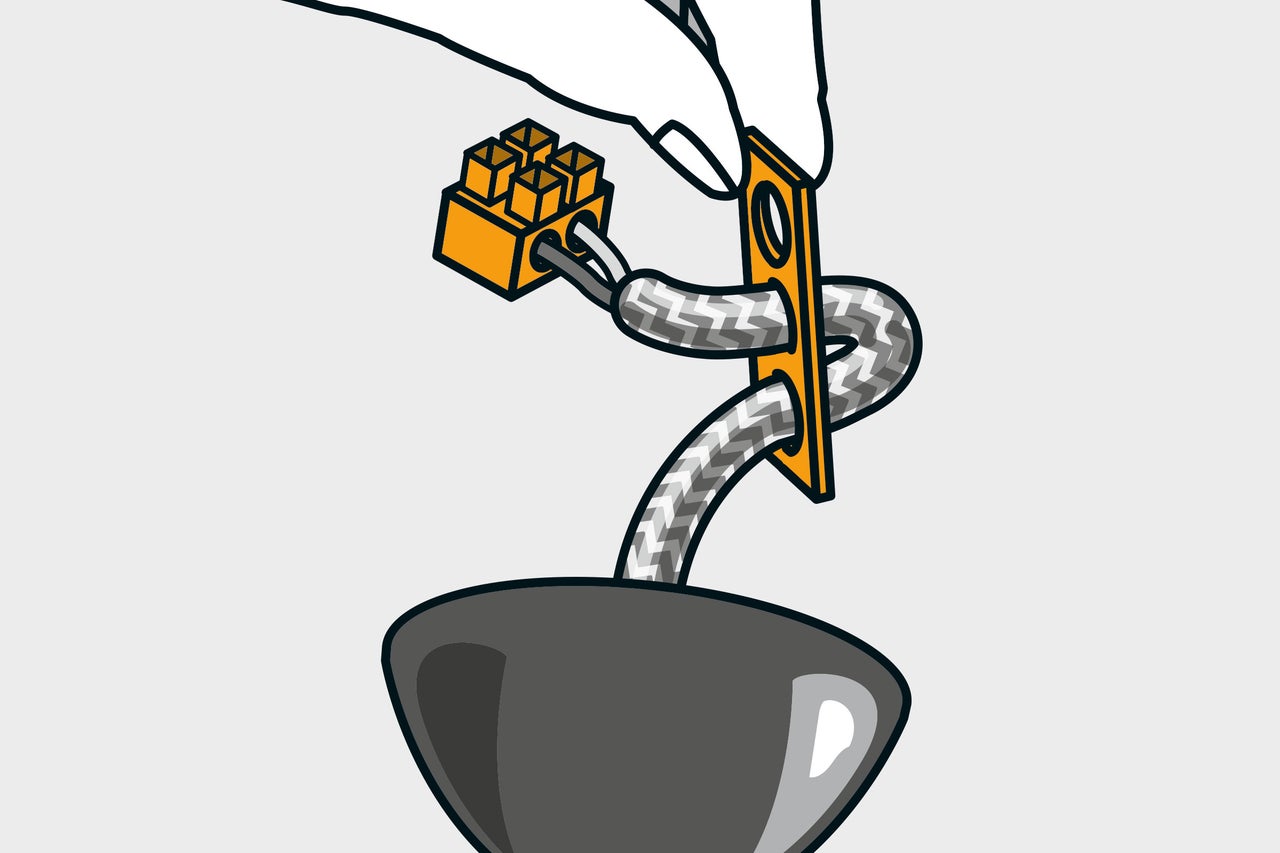

Fais ensuite passer le câble dans la direction opposée par le trou central du disque à trois trous. Visse les fils nus dans un serre-câble. Important : les fils nus doivent disparaître complètement dans le raccord à vis du serre-câble. As-tu dénudé les fils trop loin ? Ensuite, raccourcis les fils nus jusqu'à ce qu'ils s'adaptent. Vérifie ensuite si toutes les vis sont bien serrées.Déplace maintenant la rondelle à trois trous du câble vers le plafond jusqu'à ce que le câble et le serre-câble de la connexion au plafond s'insèrent dans la canopée.

lampe selber bauen anleitung as 13
lampe selber bauen anleitung as 13

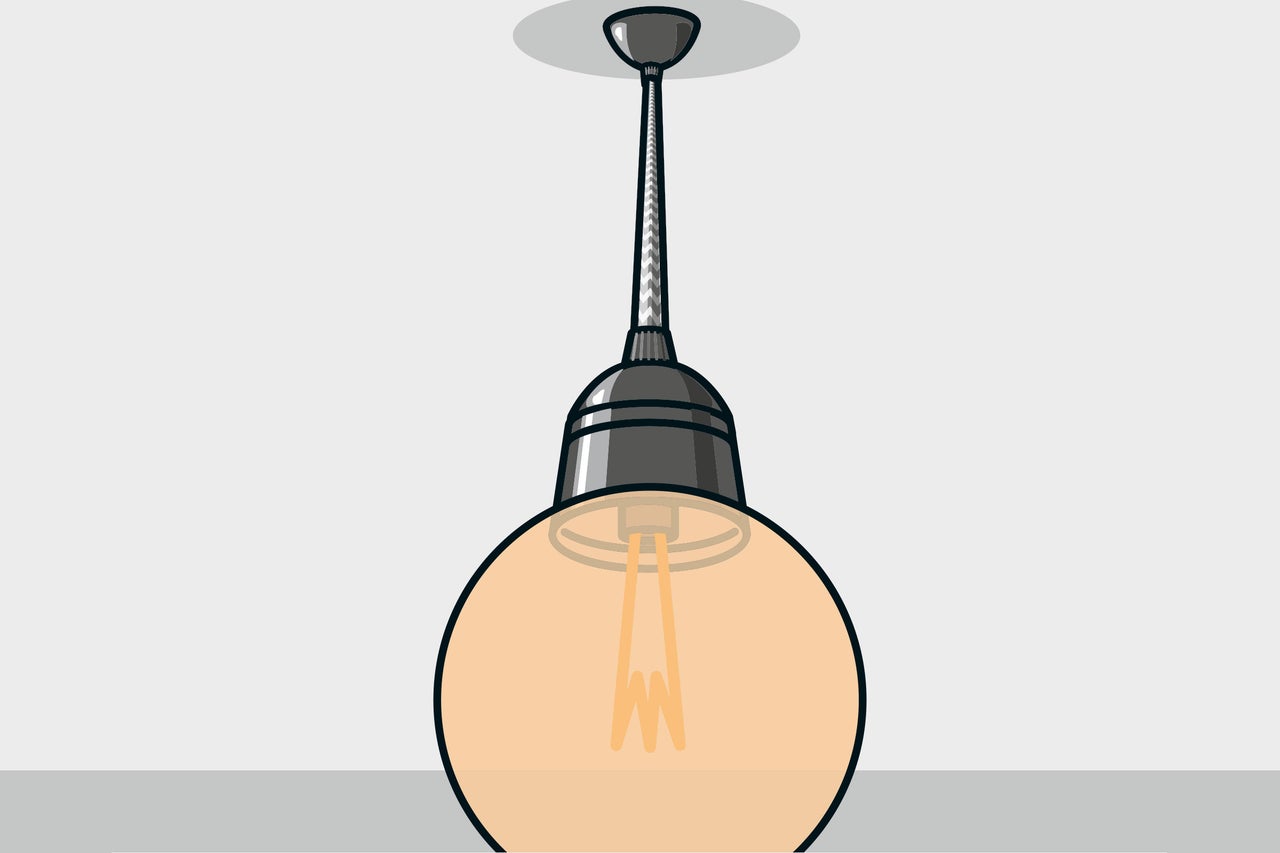

Finalisation

14

Le luminaire est presque prêt et tu peux visser la lampe.Ton électricien peut maintenant couper l'alimentation électrique de la pièce où le luminaire doit être installé au niveau de la boîte à fusibles. Il peut ensuite connecter le luminaire à la connexion du plafond, accrocher le disque à trois trous dans le crochet du plafond et faire glisser le baldaquin vers le haut du plafond. Toutes les connexions doivent maintenant être couvertes. Maintenant, plie les languettes du mamelon de serrage sur la canopée vers le câble, pousse la douille à vis vers le haut sur les languettes de serrage et visse-la sur le mamelon de serrage.Enfin, ton électricien peut remettre l'alimentation électrique de la pièce en marche et mettre le nouveau luminaire en service.

lampe selber bauen anleitung as 14
lampe selber bauen anleitung as 14
