Construire soi-même une étagère avec des tuyaux

Construire soi-même une étagère avec des tuyaux

Ton espace de rangement, tu le réalises toi-même. Avec du bois et des tubes d‘échafaudage, tu construis rapidement l‘étagère Lee de BUILDIFY avec beaucoup de place pour les livres, la vaisselle et tout ce que tu souhaites ranger. Tu trouveras ici les instructions étape par étape.

Défi
Temps de travail nécessaire
4 heures
Créateur(s)
1

Ce dont tu as besoin

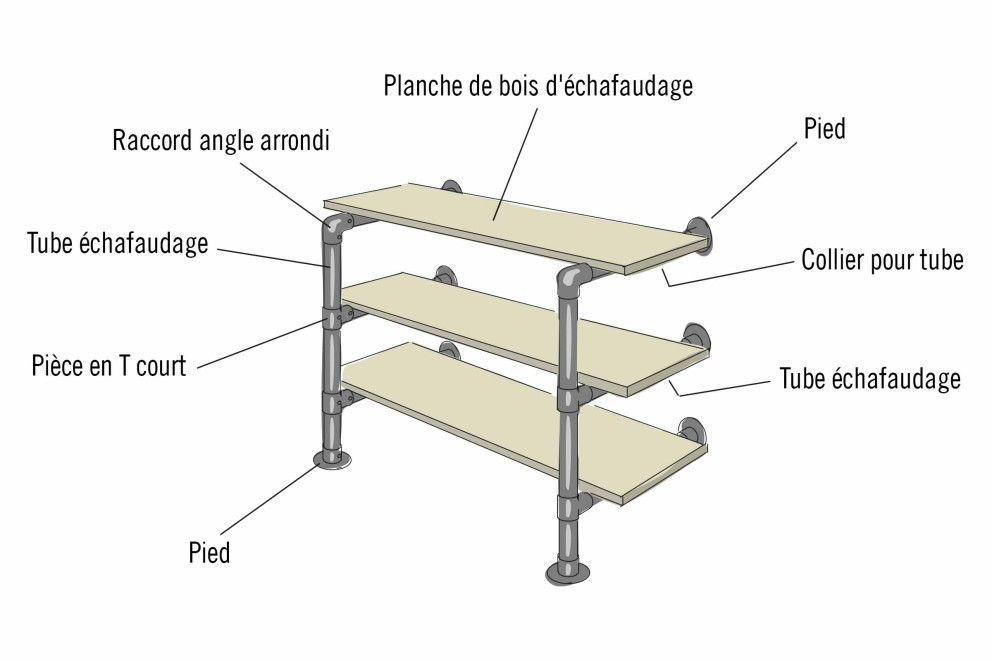

LU Regal aus Rohren Skizze

Préparation

Tu peux construire l'étagère en tubes en trois variantes.

Étagère Lee, exemple de construction A :

Longueur 1200 mm : 3 étagères chacune 1 plateau en bois d'échafaudage

  • 8 x Pieds ronds BUILDIFY pour tube d'échafaudage, acier Ø 33 mm
  • 2 x Raccord angle arrondi BUILDIFY de 90° pour tube d'échafaudage, acier Ø 33 mm
  • 4 x Pièce en T court BUILDIFY pour tube d'échafaudage, acier Ø 33 mm
  • 6 x Collier BUILDIFY Etrier de fixation pour tube d'échafaudage, acier Ø 33 mm
  • 2 x BUILDIFY tube d'échafaudage en acier 1000 mm Ø 33 mm Découpe à : 2 x 800 mm 6 x 270 mm
  • 2 x BUILDIFY Planche en bois d'échafaudage gris vintage 30 x 195 x 2500 mm Découpe à : 3 x 1200 mm

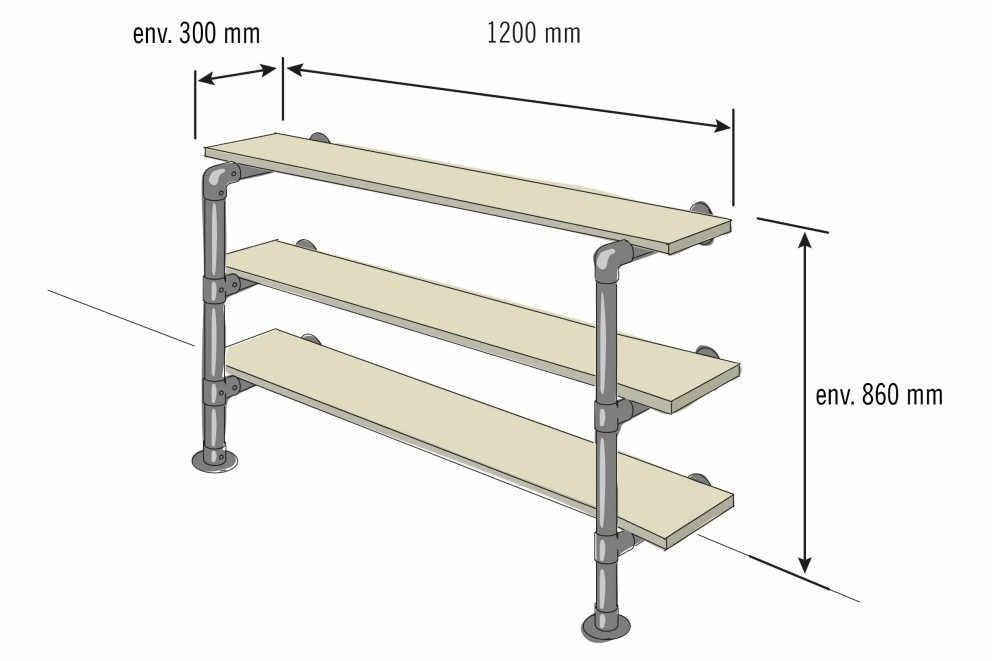

LU Regal aus Rohren Skizze2

Étagère Lee, exemple de construction B :

Longueur 800 mm : 3 étagères chacune 1 planche de bois d'échafaudage

  • 8 x Pied rond BUILDIFY pour tube d'échafaudage, acier Ø 33 mm
  • 2 x Raccord angle arrondi BUILDIFY 90° pour tube d'échafaudage, acier Ø 33 mm
  • 4 x Pièce en T court BUILDIFY pour tube d'échafaudage, acier Ø 33 mm
  • 6 x Collier BUILDIFY Etrier de fixation pour tube d'échafaudage, acier Ø 33 mm
  • 2 x BUILDIFY tube d'échafaudage en acier 1000 mm Ø 33 mm, à découper en : 2 x 800 mm 6 x 270mm
  • 1 x BUILDIFY planche d'échafaudage gris vintage 30 x 195 x 2500 mm, à découper en : 3 x 800 mm

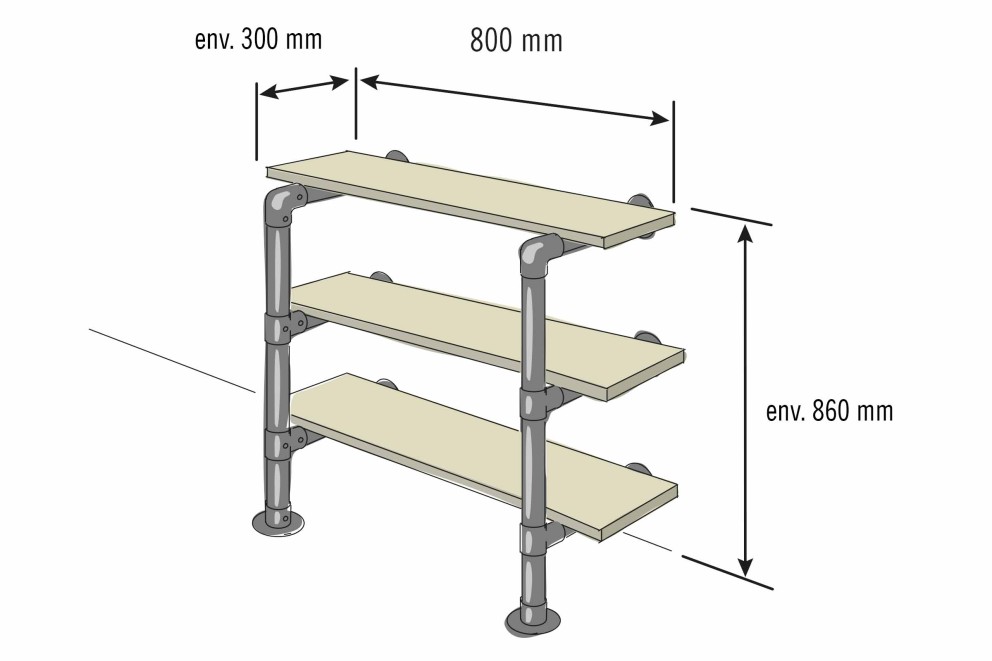

LU Regal aus Rohren Skizze3

Étagère Lee, exemple de construction C longueur 1200 mm :

Longueur 1200 mm : 3 étagères avec 2 planches d'échafaudage chacune

  • 8 x Pied rond BUILDIFY pour tube d'échafaudage, acier Ø 33 mm
  • 2 x Raccord angle arrondi BUILDIFY 90° pour tube d'échafaudage, acier Ø 33 mm
  • 4 x Pièce en T court BUILDIFY pour tube d'échafaudage, acier Ø 33 mm
  • 12 x Collier BUILDIFY Etrier de fixation pour tube d'échafaudage, acier Ø 33 mm
  • 2 x BUILDIFY tube d'échafaudage en acier 1000 mm Ø 33 mm, à découper en : 2 x 800 mm 6 x 465 mm
  • 3 x BUILDIFY Planche en bois d'échafaudage gris vintage 30 x 195 x 2500 mm, à découper en : 6 x 1200 mm

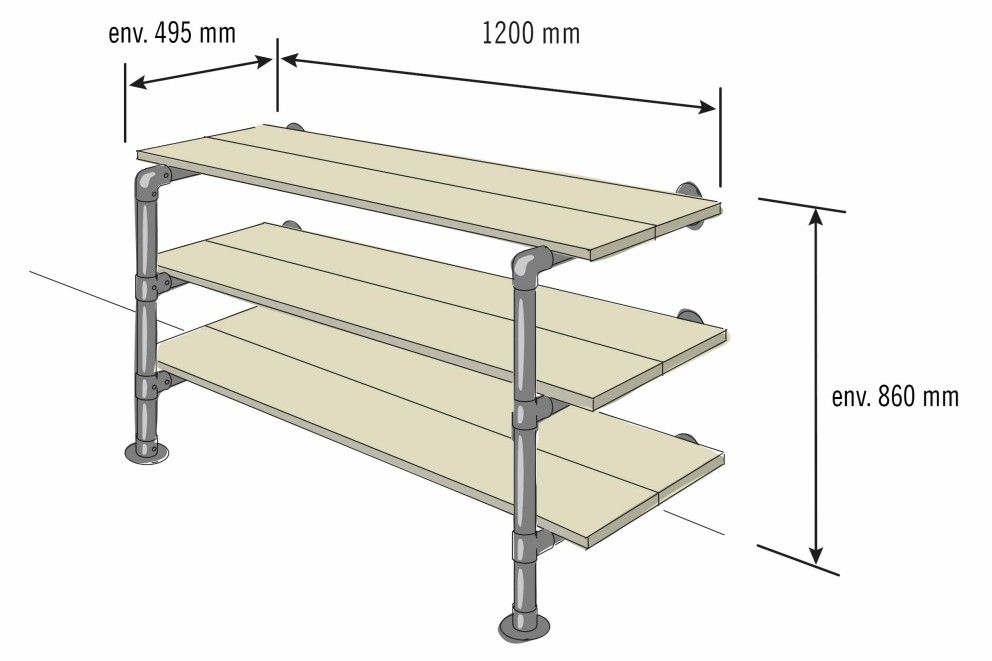

LU Regal aus Rohren Skizze4

Conception des couleurs

Avec des touches de couleur, l'étagère peut être décorée selon tes souhaits. Tu apprendras ici comment peindre les parties métalliques :

Découpe de tubes d'échafaudage

Lors de la découpe, tiens compte du fait que l'étagère peut être construite en différentes tailles. Les dimensions des différents éléments changent donc. Les dimensions ci-dessous sont celles de la petite variante de l'étagère en tubes d'échafaudage.

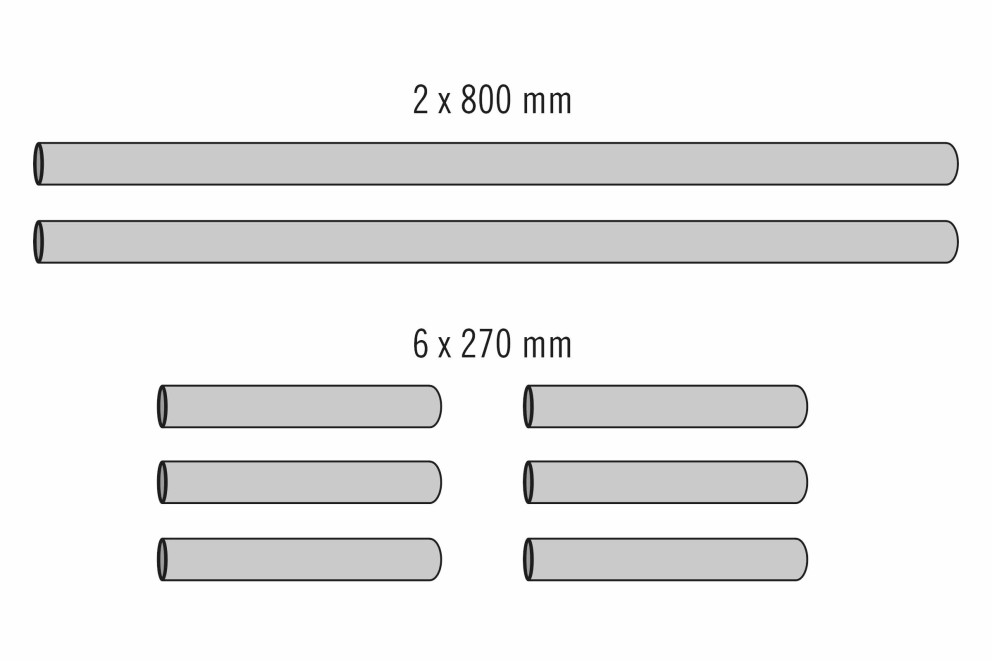

regal aus geruestrohren und holz selber bauen as 01

Raccorder entièrement les tuyaux

Veille à ce que les tuyaux soient entièrement insérés dans les raccords afin que les connexions soient stables et ne vacillent pas. Fais attention à cela lorsque tu mesures les tuyaux.

Étapes de travail

Raccourcir les tuyaux

01

Les instructions ici montrent la construction de la variante de montage A. Pour ce faire, raccourcis les tubes avec la scie à métaux aux longueurs suivantes : 2 pièces de 800 mm, 6 pièces de 270 mm.

 regal aus geruestrohren und holz selber bauen as 02

Lisser les bouts

02

Lisse les bouts avec une lime ou du papier abrasif. Utilise des gants de travail appropriés pour te protéger de la saleté et des blessures.

 regal aus geruestrohren und holz selber bauen as 03

Monter les angles arrondis et les pièces en T

03

Assemble deux consoles d‘étagère identiques. Fixe les angles arrondis aux extrémités supérieures des tubes de 800 mm de long et visse-les. Fixe ensuite deux pièces en T sur chacune d‘entre elles et visse-les dans la position souhaitée pour les étagères.

 regal aus geruestrohren und holz selber bauen as 04

Monter les pieds

04

Visse les pieds aux extrémités du tube.

 regal aus geruestrohren und holz selber bauen as 05

Raccorder les tuyaux

05

Introduis les tubes croisés dans les pièces en T. Après avoir aligné les tubes, serre les vis avec une clé de serrage. Tu peux ensuite commencer à peindre. Tu trouveras des détails et des informations sur la peinture dans les instructions "Peindre les tubes d‘échafaudage".

 regal aus geruestrohren und holz selber bauen as 06

Ajuster l'étagère

06

Après avoir peint, place les consoles d‘étagères et ajuste-les à l‘aide d‘un niveau à bulle. Visse les pieds à la surface du mur. Selon la nature du mur, tu auras besoin de chevilles pour cela. La fixation à la surface du sol est optionnelle.

 regal aus geruestrohren und holz selber bauen as 07

Découper les planches

07

Découpe les 3 étagères à 1200 mm de longueur chacune.

 regal aus geruestrohren und holz selber bauen as 08

Visser les étagères

08

Assemble les planches pour les étagères de manière à ce qu‘elles s‘insèrent entre les pieds et l‘angle arrondi. Visse-les chacune par le bas à l‘aide d‘un collier pour tube.

 regal aus geruestrohren und holz selber bauen as 09

Remplir une étagère

09

Das Regal ist fertig, jetzt kannst Du es befüllen. Hast Du Gegenstände die Du nicht offen ins Regal stellen willst, kannst Du die kleinen Obstkisten von BUILDIFY ins Regal stellen und die Sachen dort verstauen.

 regal aus geruestrohren und holz selber bauen as 10

Conseils de sécurité

Ces instructions ont été rédigées avec séreiux, mais ne peuvent indiquer qu'une procédure possible. Il convient donc d'évaluer ses propres capacités de manière réaliste et, en cas d'incertitude, de demander impérativement conseil à un professionnel ! HORNBACH décline toute responsabilité en cas de mauvaise utilisation des matériaux et des outils ainsi qu'en cas de montage non conforme aux règles de l'art.

  • Aucun des meubles ne doit être utilisé pour grimper ou faire de la gymnastique. Faites prendre conscience des risques aux enfants en particulier.
  • Porter un équipement de protection approprié à toutes les étapes du travail.
  • Poncer les surfaces brutes de sciage avant la construction de meubles afin de ne pas vous blesser (par ex. éclats).
  • Toutes les arêtes doivent être usinées de manière optimale avec une défonceuse (fraise avec un rayon minimum de 3 mm). Si l'on ne dispose pas de défonceuse, le chant doit être poncé à la main à un rayon minimum de 2 mm.
  • TUBES D'ARMATURE BUILDIFY : Les tubes d'acier ainsi que les pièces de jonction et les plaques de base correspondantes sont des éléments de mobilier ; leur utilisation comme échafaudage ou construction à des fins portantes n'est donc pas autorisée.
