Système de montage à distance Tox Thermo Proof Mini M8x120 mm 2 pièces

Fixation

Fixation pour charges lourdes

8 mm

14 mm

120 mm

Galvanisé

2 Pièce(s)

Béton, Brique pleine à structure dense, Briques, Béton cellulaire, Panneaux isolants (panneaux de polystyrène, polyuréthane, panneaux en mousse dure, etc.)

Extérieur, Intérieur

Plastique, Acier

90 mm

70 mm

TX

Filetage métrique

Filetage complet

2 x Iso Spacer, 2 x tige filetée M8x120 mm, 1x tige filetée de montage M6/M10, 2 x cheville à expansion Barracuda 14x70 mm, 2 x cheville à expansion Barracuda 5x25 mm, 2 x Flexi Cap M10

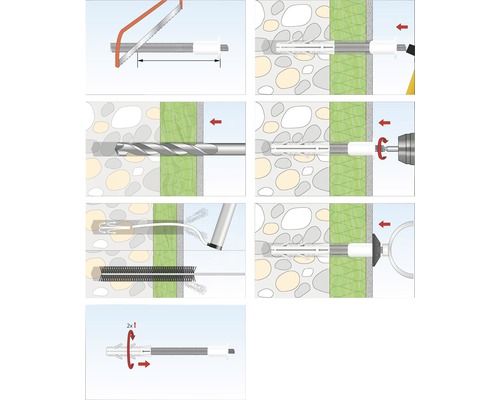

Raccourcir la tige filetée à la longueur nécessaire. Faire un trou de perçage de Ø14 mm dans le matériau de construction(profondeur du perçage 90 mm + système composite d'isolation thermique). Nettoyer le trou de perçage. Visser la cheville à expansion Barracuda 14/70 sur la tige filetée en tournant au maximum deux fois. Enfoncer le Thermo Proof Mini dans le trou jusqu’à ce que la douille isolante Iso-Spacer soit alignée à la paroi extérieure. Tourner jusqu'au bout jusqu'à ce que le col d'Iso-Spacer soit aligné au crépi. Pour le support de tuyauterie de pluie: enfiler le cache-vis TOX Flexi Cap et monter le collier pour tube. Pour le montage avec les vis M6: dévisser les tiges filetées de montage. Fixation du composant avec les vis M6. Pour le montage avec les vis pour panneaux agglomérés 3-5 mm: dévisser les tiges filetées de montage. Enfoncer la cheville à expansion Barracuda 6/25 dans la douille Iso-Spacer. Fixation du composant avec une vis de diamètre 3,0-5,0.

4049563030051
