Monter une gouttière et une descente de gouttière

Tu apprendras ici, étape par étape, comment installer une gouttière en plastique et, en alternative, une gouttière en cuivre sur un abri de jardin. Qu‘attends-tu? Nous te montrons comment monter une gouttière.

Gouttière: plastique ou cuivre?

Les gouttières en plastique sont peu coûteuses, résistantes aux intempéries et difficilement inflammables. L'étanchéité et la réparation sont également relativement simples. Elles existent en gris, noir, blanc, anthracite et marron. Il n'est donc pas étonnant qu'elles soient si populaires. Les seuls inconvénients sont leur durée de vie relativement courte (environ 10 ans) et le fait que, selon la couleur, elles peuvent jaunir assez rapidement.

Les gouttières en cuivre sont plus chères. En revanche, elles sont très robustes, résistantes aux intempéries, antisalissantes et résistantes aux charges: elles sont donc faites pour durer. En règle générale, tu peux souder toi-même les petits dommages, mais tu devrais laisser les plus gros travaux à un spécialiste. N'oublie pas non plus qu'avec le temps, du vert-de-gris peut se former et décolorer la gouttière.

Monter une gouttière en plastique

Préparer la gouttière en plastique

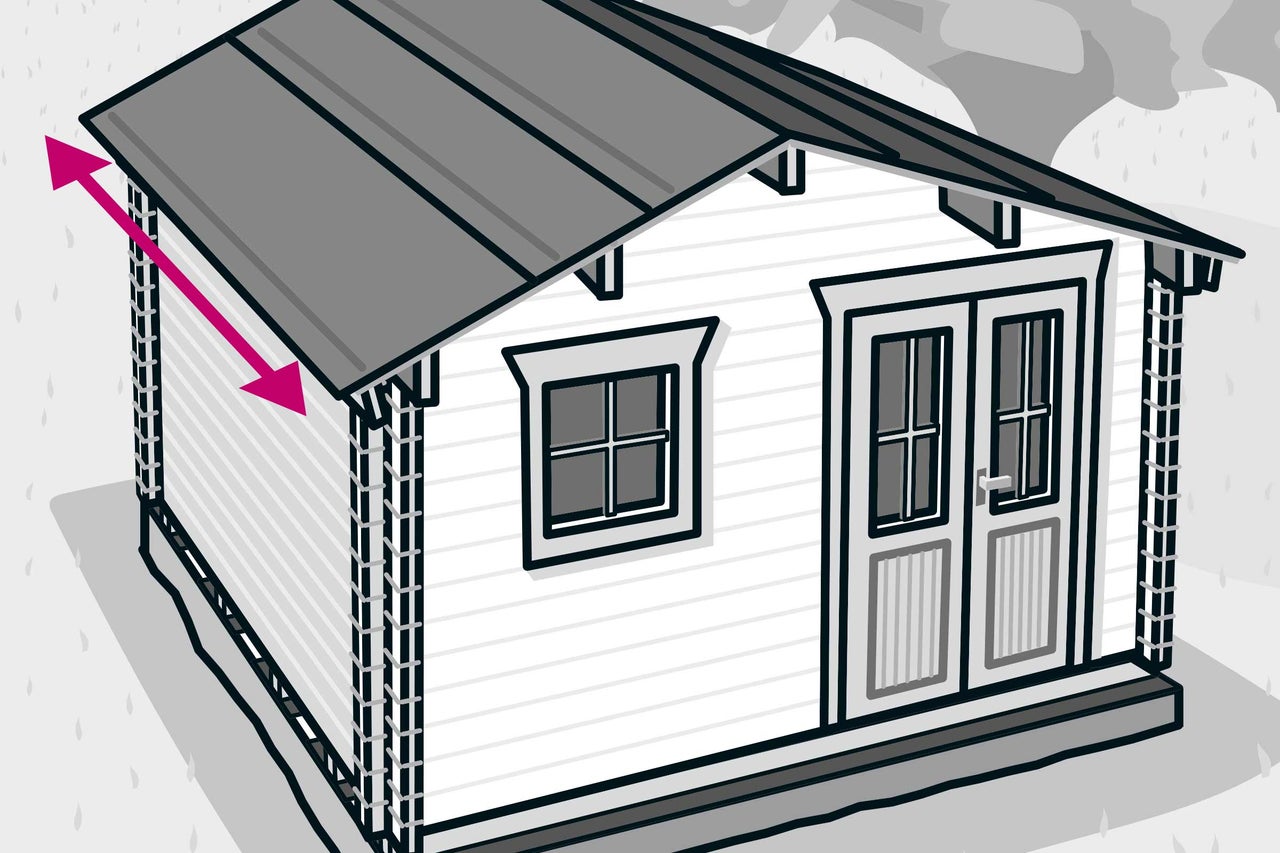

Mesurer la bordure de toit

01

On pose les gouttières avant de couvrir le toit! Commence par mesurer la longueur du bord inférieur du toit, que l‘on appelle le larmier d‘un toit. Selon la longueur du larmier, tu auras besoin de plusieurs sections de gouttières qui doivent être posées avec des connecteurs de gouttière.

Les gouttières en plastique sont fixées à l‘aide de crochets de support; l‘intervalle entre chaque crochet s‘élève à 50 cm max. Par ailleurs, il te faut des tuyaux de descente et des coudes pour chaque côté. Détermine dès le début où le tuyau de descente doit être monté; cela constituera le point le plus bas de la gouttière; il peut être situé à l‘extrémité de celle-ci ou au milieu. Dans notre exemple, le tuyau de descente et donc le point le plus bas est situé à l‘extrémité gauche de la gouttière.

 dachrinne montieren anleitung as 01

Monter une gouttière en plastique: Voici comment faire

Monter les supports de gouttière

02

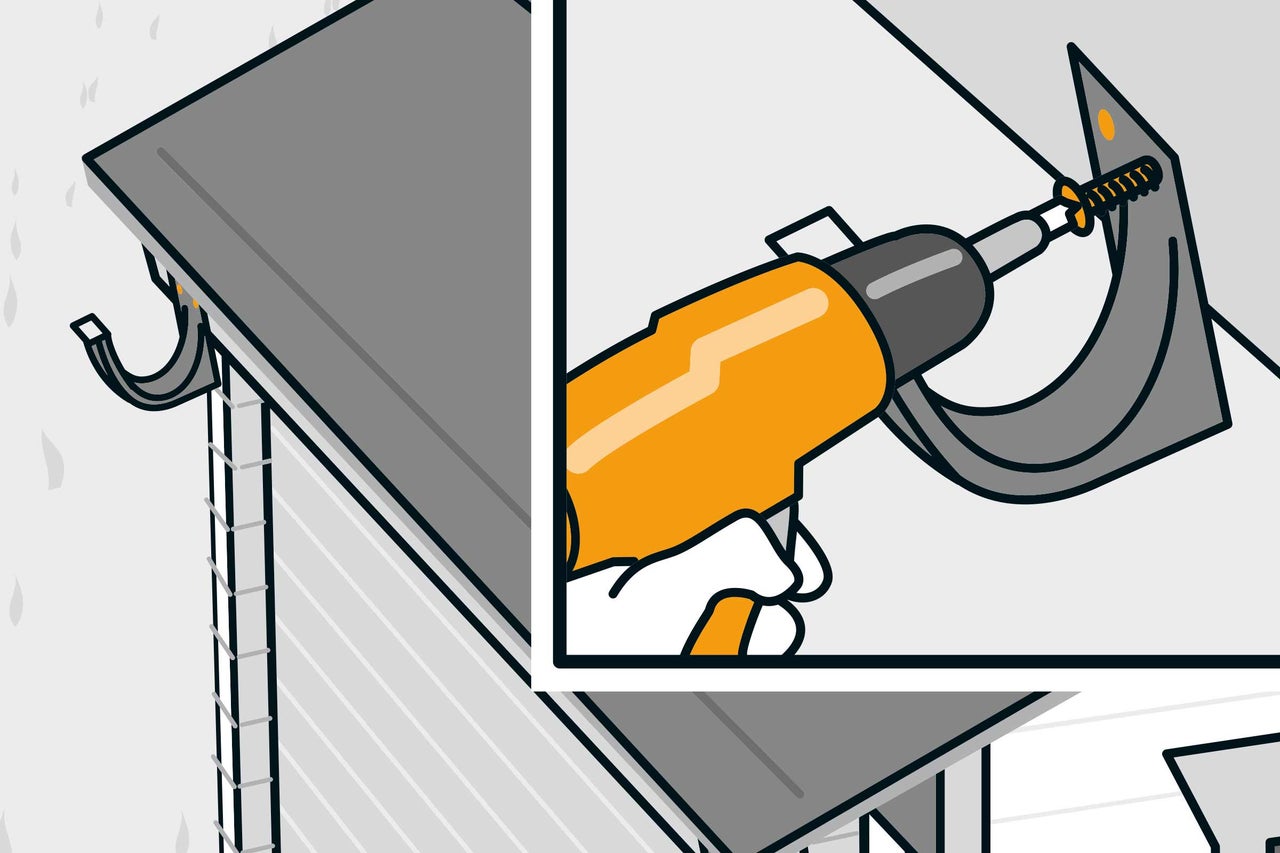

Commence par monter les crochets de supports sur le larmier. Les crochets de support extérieurs sont fixés à une distance de 10 cm de l‘extrémité correspondante du larmier. Visse le premier crochet aussi haut que possible. Visse ensuite le deuxième crochet de support à l‘autre extrémité de sorte que la gouttière ait ensuite une pente de 2 à 3 mm par mètre.

 dachrinne montieren anleitung as 02

Cordeau comme repère

03

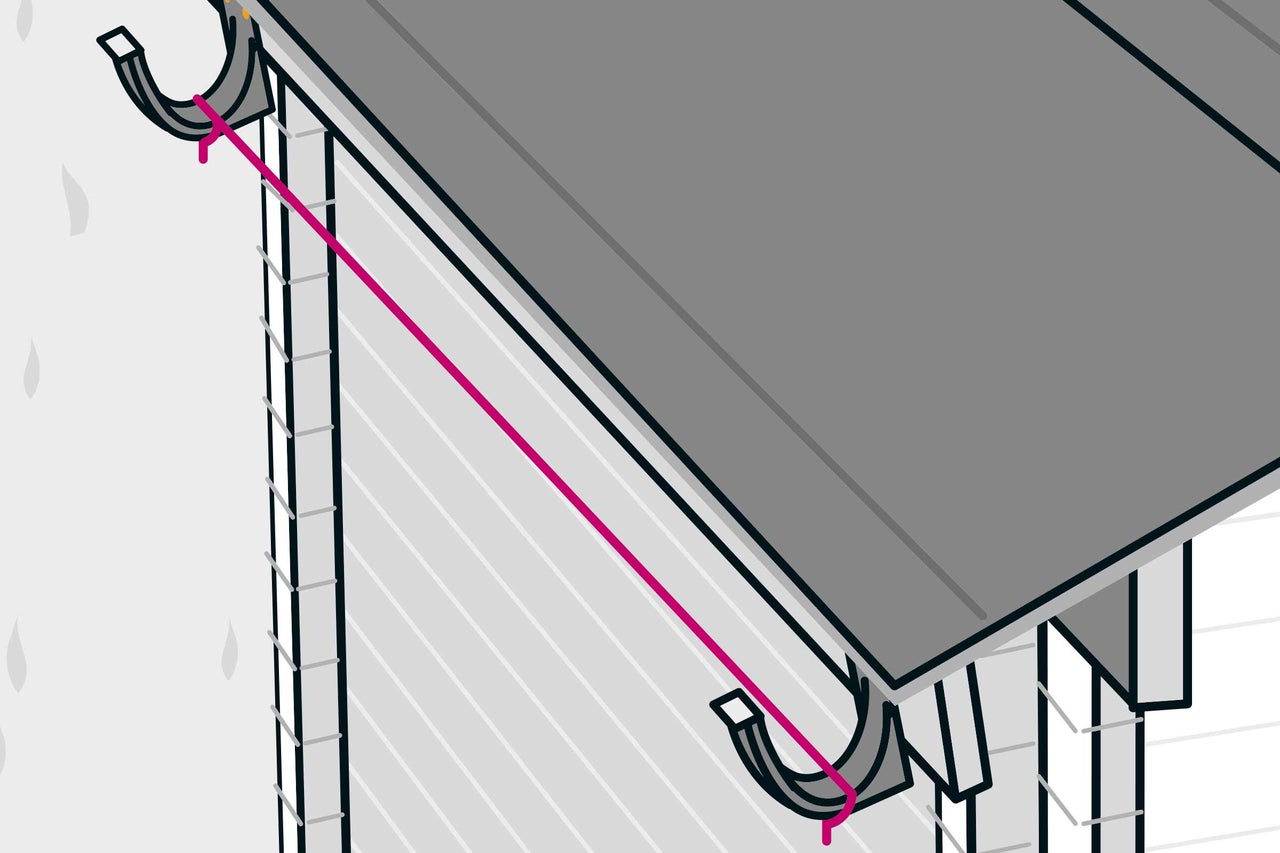

Tends un cordeau entre le crochet de support le plus haut et le crochet le plus bas; celui-ci sert de repère. Tu peux ensuite facilement monter les crochets de support à la bonne hauteur entre ces deux points.

 dachrinne montieren anleitung as 03

Répartir les supports de gouttière

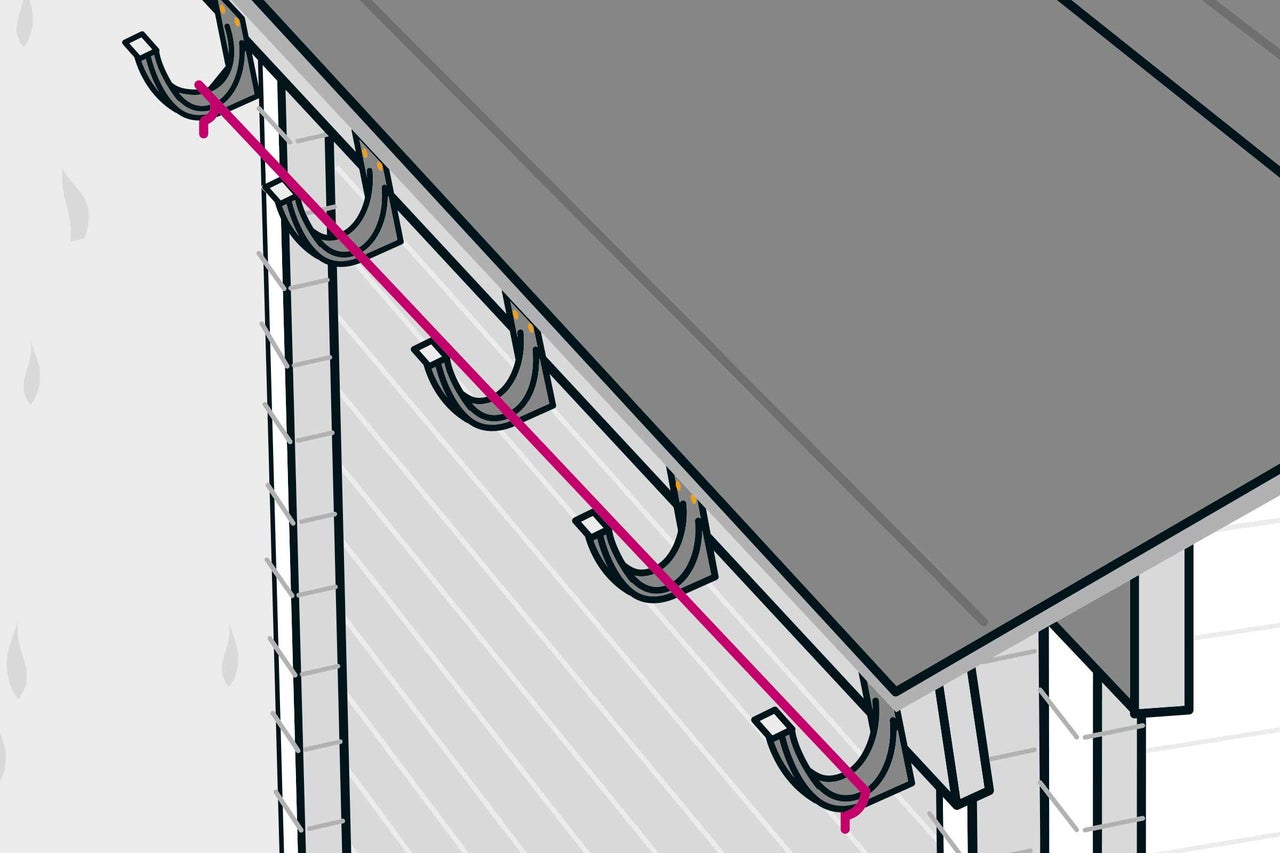

04

Installe les crochets de support de façon uniforme sur toute la longueur pour que l‘ensemble ait un aspect professionnel. L‘espace entre les crochets ne doit pas dépasser 50 cm. Pour cela, effectue des petites marques sur le larmier. Aligne ensuite les crochets sur le cordeau et visse-les sur le larmier; veille à utiliser régulièrement le niveau à bulles pour vérifier si la gouttière aura effectivement la pente suffisante à la fin.

 dachrinne montieren anleitung as 04

Poser la gouttière

05

De façon alignée à l‘avant, place la première section de gouttière sur les crochets de support ...

 dachrinne montieren anleitung as 05

Montage dans le support de gouttière

06

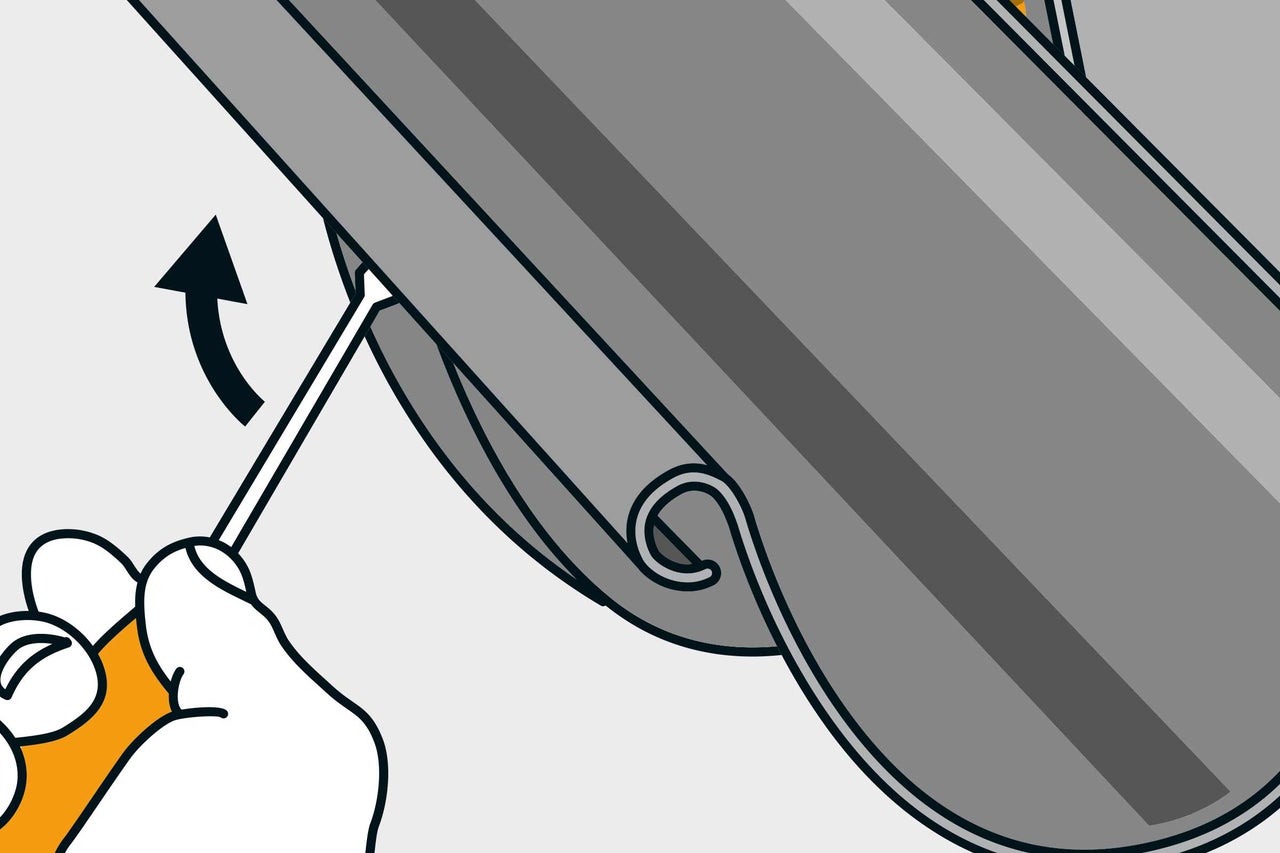

... et clipse-la à chaque crochet de support; pour cela, soulève légèrement le bourrelet de la gouttière à l‘aide d‘un tournevis et fais-le glisser sur les extrémités des crochets.

 dachrinne montieren anleitung as 06

Adapter la gouttière

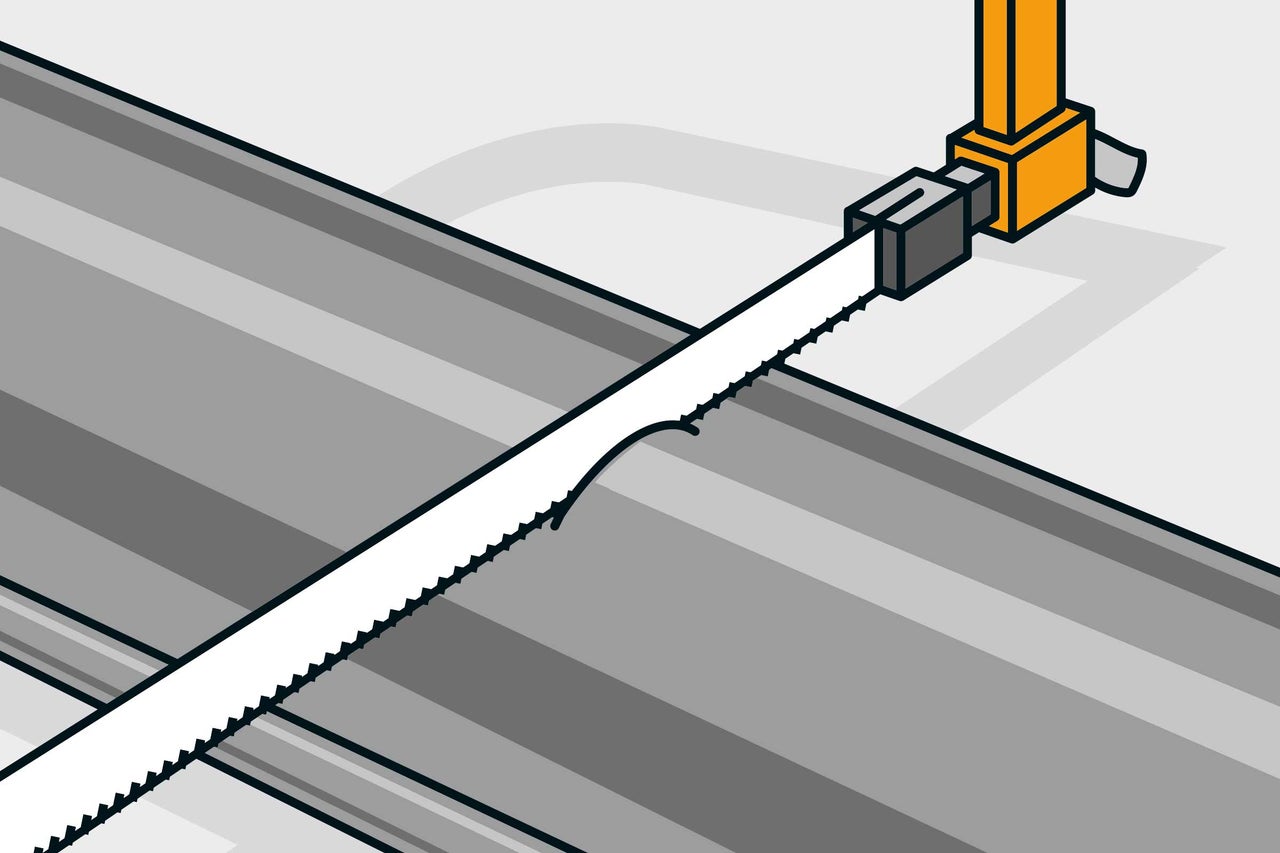

07

Si la deuxième section de gouttière est trop longue, tu dois la raccourcir. Pour cela, tu peux soit mesurer la longueur nécessaire soit placer la section de gouttière dans les supports puis faire un marquage; note que l‘écart entre les sections de gouttière est donné par les marquages sur le connecteur de gouttière. Cet écart est indispensable pour que les sections de gouttière puissent se dilater sans problème en cas d‘augmentation de la température. Une fois que la longueur est déterminée, coupe la section de gouttière à la bonne dimension à l‘aide de la scie à métaux. Pour finir, ébavure les arêtes de coupe avec du papier abrasif.

 dachrinne montieren anleitung as 07

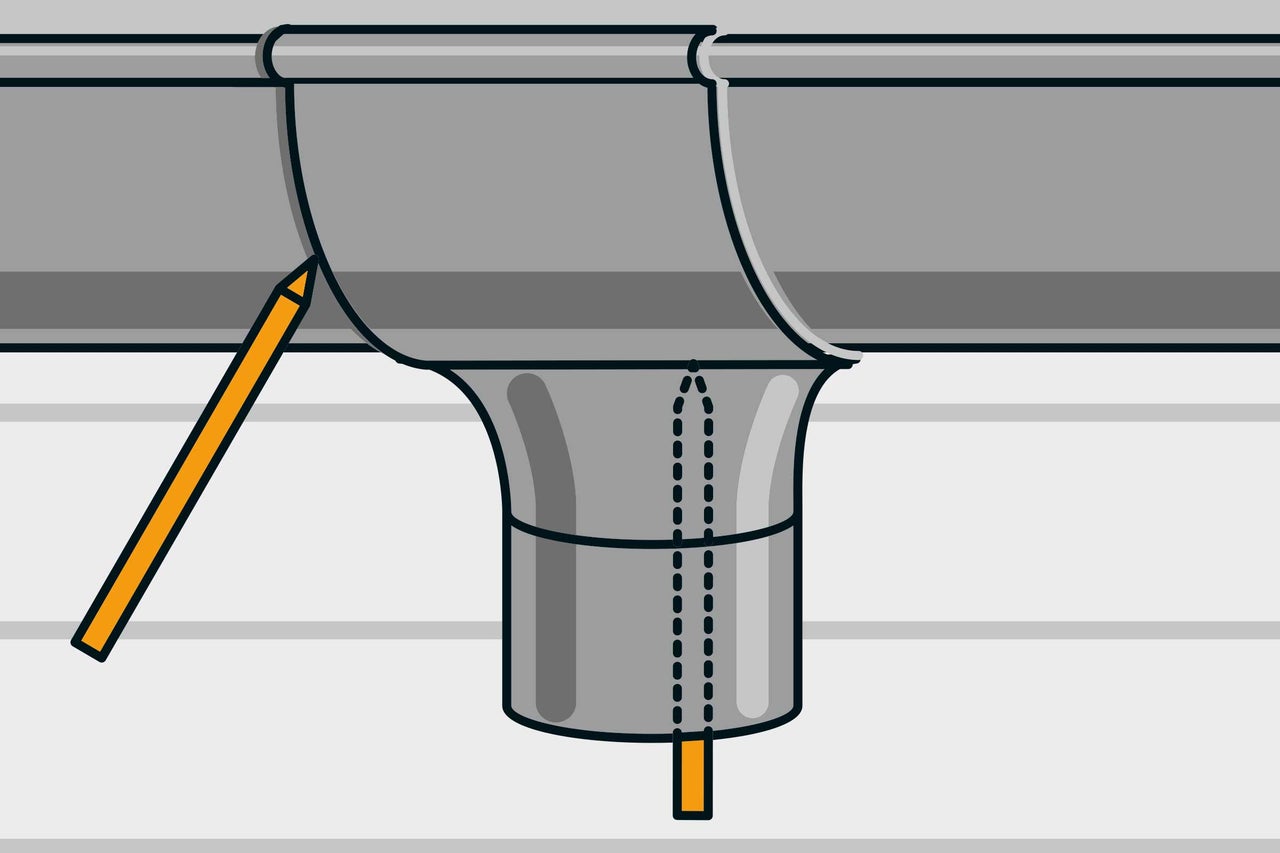

Adapter le tuyau de descente

08

Passons maintenant au montage du tuyau de descente de la gouttière. Pour cela, commence par placer de façon provisoire la deuxième section de gouttière dans les supports et positionne la naissance de gouttière sur la gouttière à l‘emplacement où le tuyau de descente devra se situer ensuite. Marque la position de la naissance et le trou d‘évacuation sur la gouttière.

 dachrinne montieren anleitung as 08

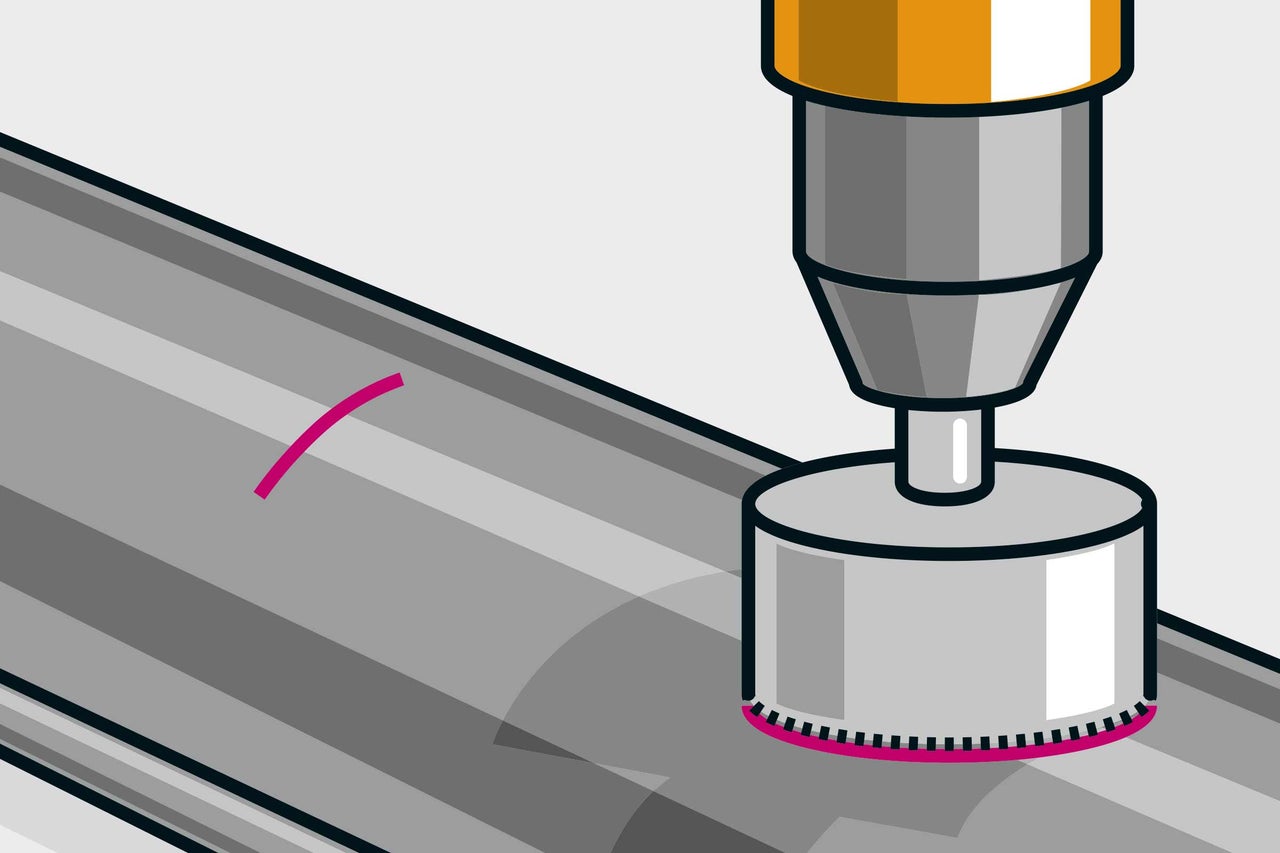

Découper l'ouverture

09

Place la gouttière à l‘envers sur un support et scie l‘ouverture avec la scie cloche. Pour finir, ébavure les arêtes de coupe avec une lime.

 dachrinne montieren anleitung as 09

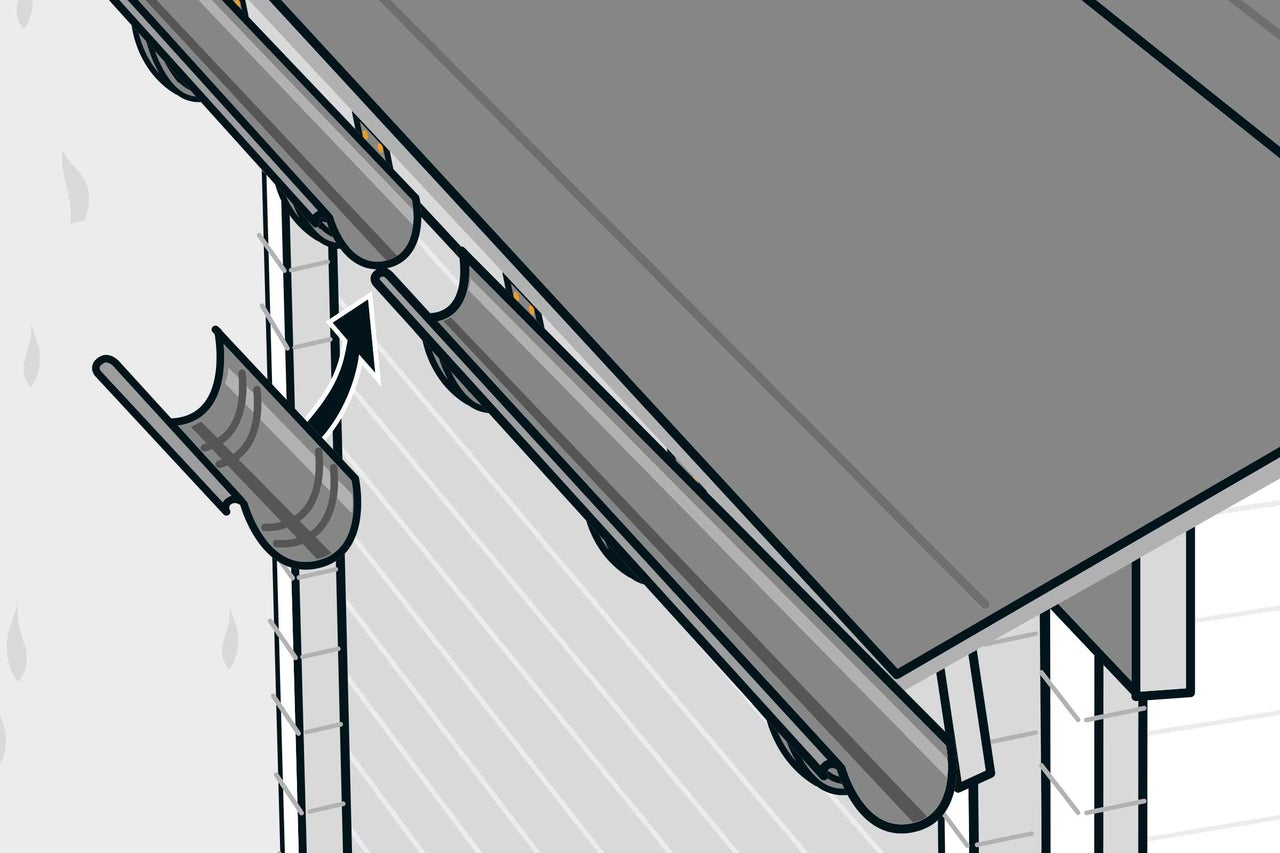

Connecter les sections de gouttière

10

Place la section de gouttière à son emplacement final et fixe-la comme la première: soulève le bourrelet à l‘aide d‘un tournevis et fais-le glisser sur les crochets de support. Relie les deux sections de gouttière à l‘aide d‘un connecteur: pour cela, place le connecteur sur les deux sections de gouttière depuis l‘extérieur et clipse-le; grâce aux joints intégrés, la liaison est maintenant étanche.

 dachrinne montieren anleitung as 10

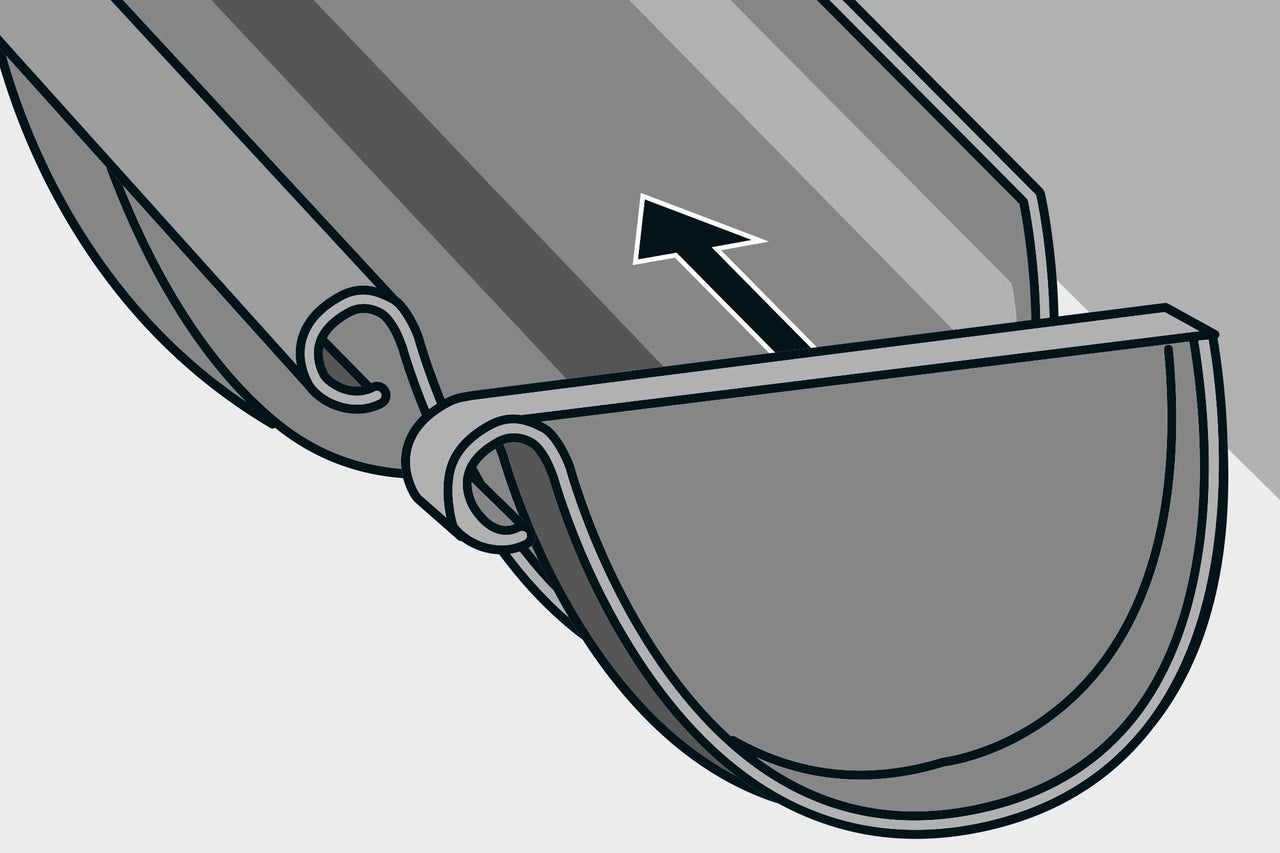

Monter les fonds de gouttière

11

Devant et derrière, place les fonds de gouttière sur les sections de gouttière.

 dachrinne montieren anleitung as 11

Monter la naissance de gouttière

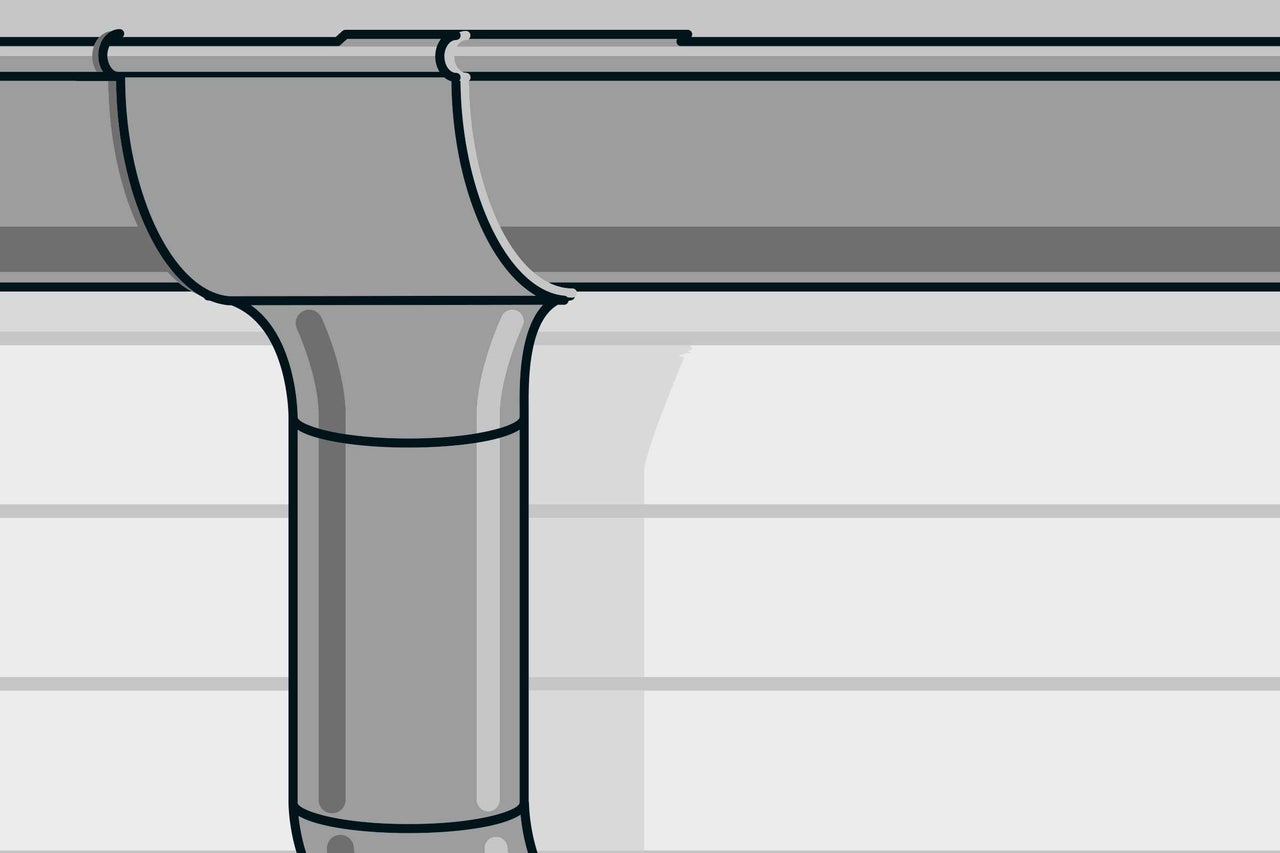

12

Passons maintenant au montage de la naissance de gouttière. Pour cela, place-la à l‘emplacement que tu as marqué sur la gouttière et clipse-la sur le bourrelet. Place les coudes de tuyau d‘évacuation sur la naissance pour que le tuyau de descente se trouve le long du mur à la distance appropriée; cet écart dépend de la longueur des vis de fixation sur les colliers et de leur profondeur de vissage dans le mur. Relie les coudes de tuyau avec une pièce de tuyau scié à la bonne longueur.

 dachrinne montieren anleitung as 12

Préparer le tuyau de descente

13

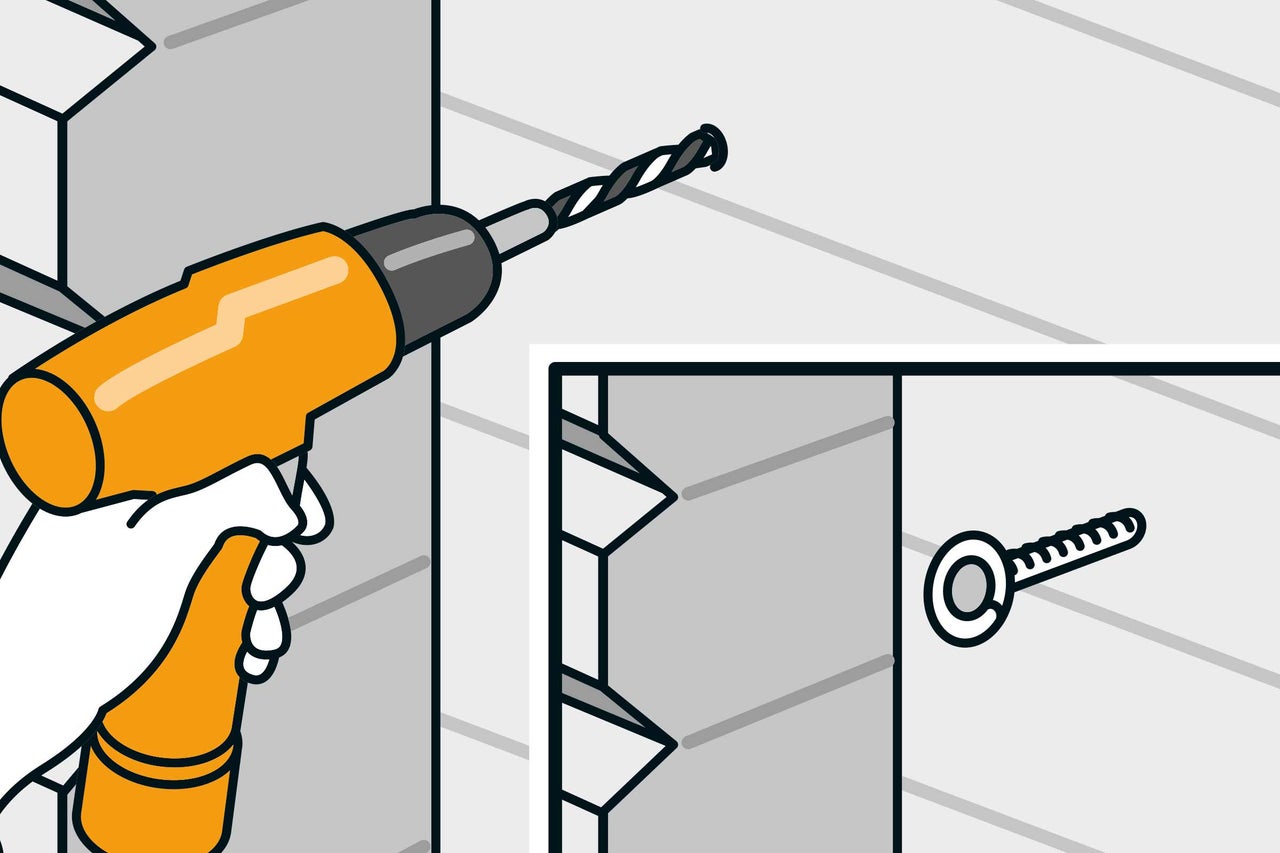

Positionne provisoirement le tuyau de descente avec un collier et marque le point de fixation sur le mur. Remets de côté le tuyau et perce le trou de fixation pour le collier supérieur, mais pas trop profondément pour ne pas transpercer le mur. Prends la vis à anneau du collier pour tube et visse-la dans le trou de fixation. Tu as également besoin d‘un collier pour tubes au milieu et à l‘extrémité inférieure du tuyau: monte-le de façon perpendiculaire sous le collier supérieur et à la même profondeur de vissage.

 dachrinne montieren anleitung as 13

Monter le tuyau de descente

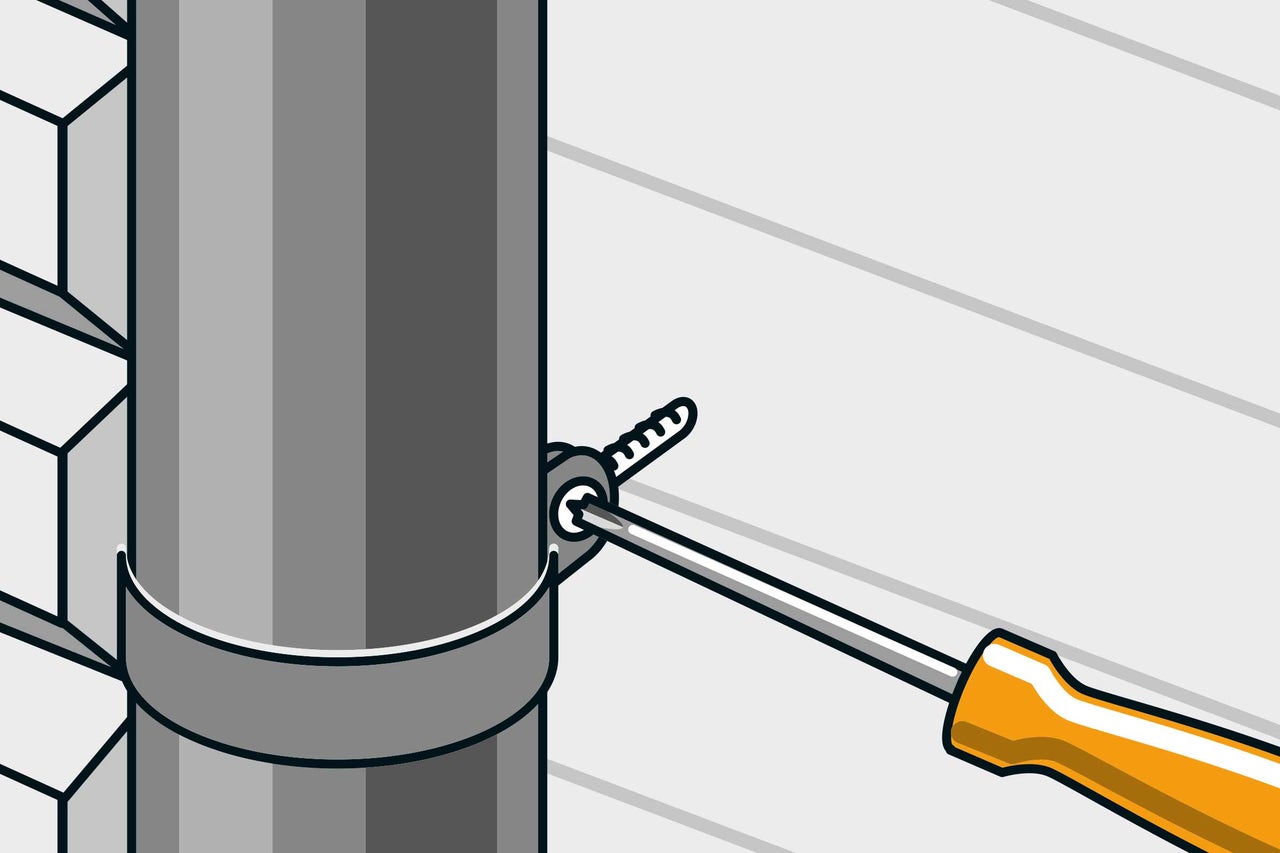

14

Pour finir, passons au montage du tuyau de descente. Pour cela, place les colliers sur les vis à anneau et visse-les. Le tuyau de descente est encore trop court? Dans ce cas, scie une autre pièce de tuyau de descente à la bonne longueur et monte-le avec un autre collier pour tubes.

 dachrinne montieren anleitung as 14

Chanfreiner le tuyau de descente

15

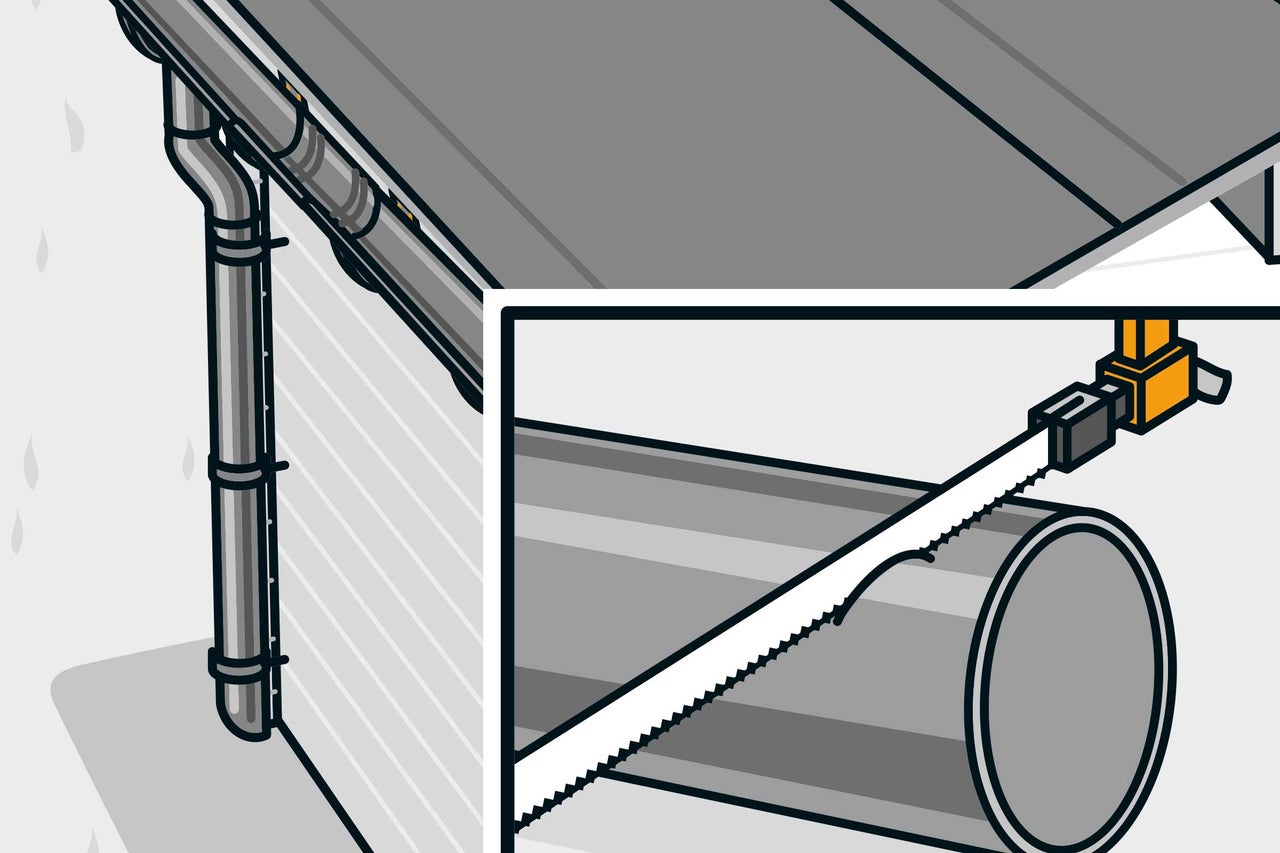

Si tu chanfreines le tuyau de descente en bas, l‘eau s‘écoulera encore plus facilement loin de la maison.

 dachrinne montieren anleitung as 15

Monter une gouttière en cuivre

Préparer la gouttière en cuivre

Mesurer la bordure de toit

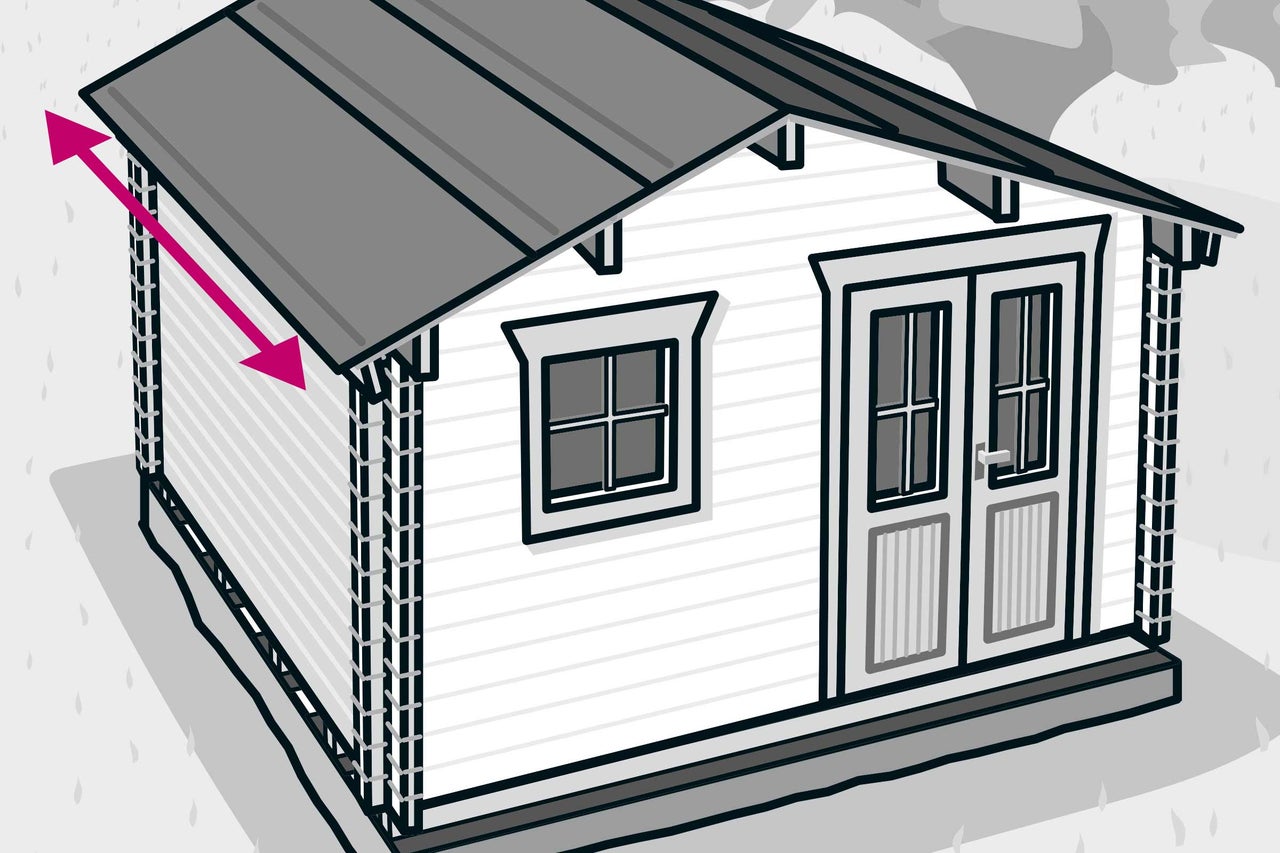

01

On monte les gouttières avant de couvrir le toit! Commence par mesurer la longueur du bord inférieur du toit, que l‘on appelle larmier d‘un toi. Selon la longueur du larmier, tu auras besoin de plusieurs sections de gouttières qui doivent être posées avec des connecteurs de gouttière.

Les gouttières en cuivre sont fixées à l‘aide de crochets de support. L‘espace entre chaque crochet s‘élève à 70 cm max. Par ailleurs, il te faut des tuyaux de descente et des coudes de tuyau pour chaque côté. Détermine dès le début où le tuyau de descente doit être monté; cela constituera le point le plus bas de la gouttière. Dans notre exemple, le tuyau de descente et donc le point le plus bas est situé à l‘extrémité gauche de la gouttière.

 dachrinne montieren anleitung as 16

Monter une gouttière en cuivre: Voici comment faire

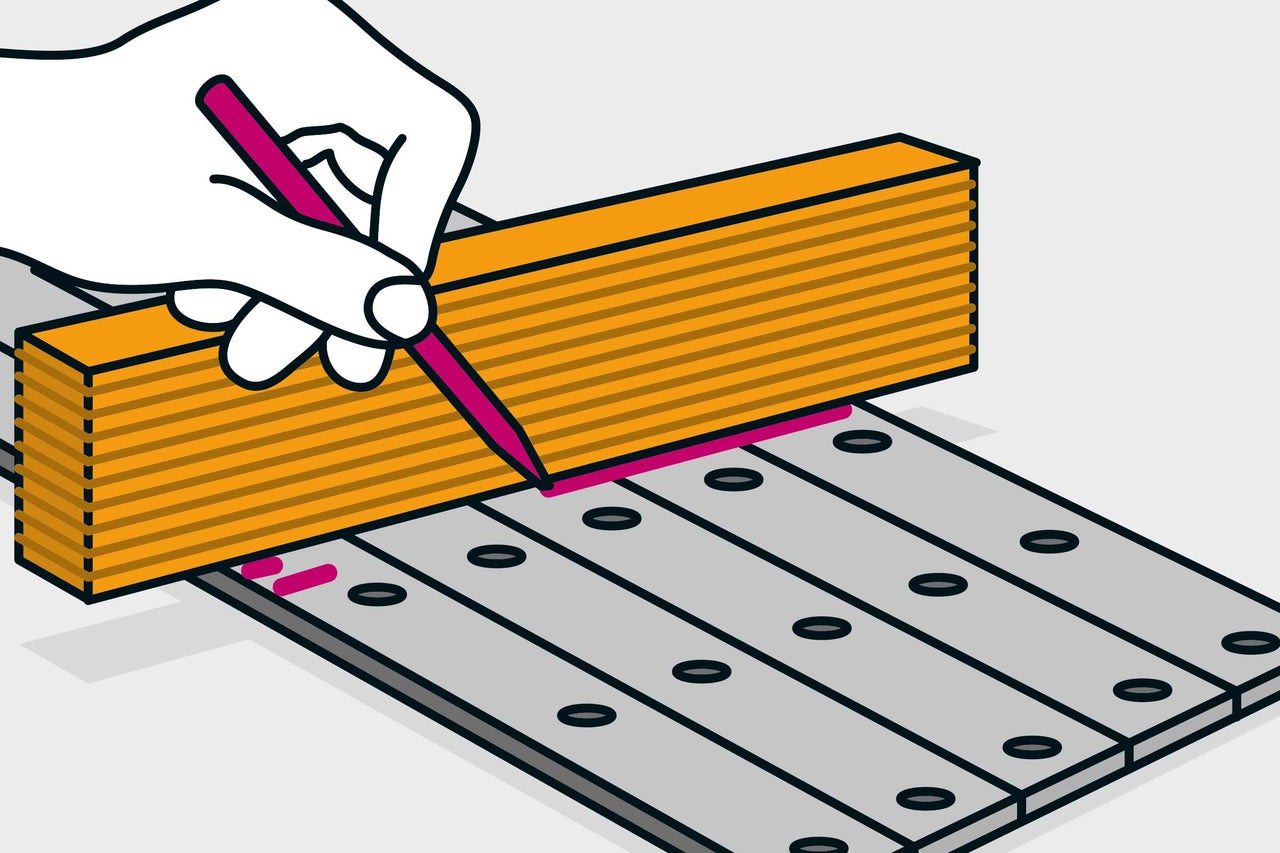

Préparer les supports de gouttière

02

On commence par les crochets de support. Contrairement aux crochets de support de gouttière en plastique, les crochets pour les gouttières en cuivre doivent être cintrés avant le montage.

Les gouttières ont besoin d‘une légère pente de 2 à 3 mm par mètre. La zone du cintrage se décale donc d‘un crochet à l‘autre de 1,5 à 2 mm. C‘est pour cela que tu dois placer le premier crochet de support aussi haut que possible sur le toit avant de marquer la zone du cintrage dessus.

Place ensuite tous les crochets de support en parallèle sur un support pour effectuer le marquage pour les zones du cintrage. Calcule le décalage du cintrage pour le dernier crochet et marque l‘emplacement sur ce crochet de support. Relie maintenant les deux marquages; ainsi, tu obtiens les zones du cintrage pour tous les supports situés au milieu.

 dachrinne montieren anleitung as 17

Déterminer l'angle de cintrage

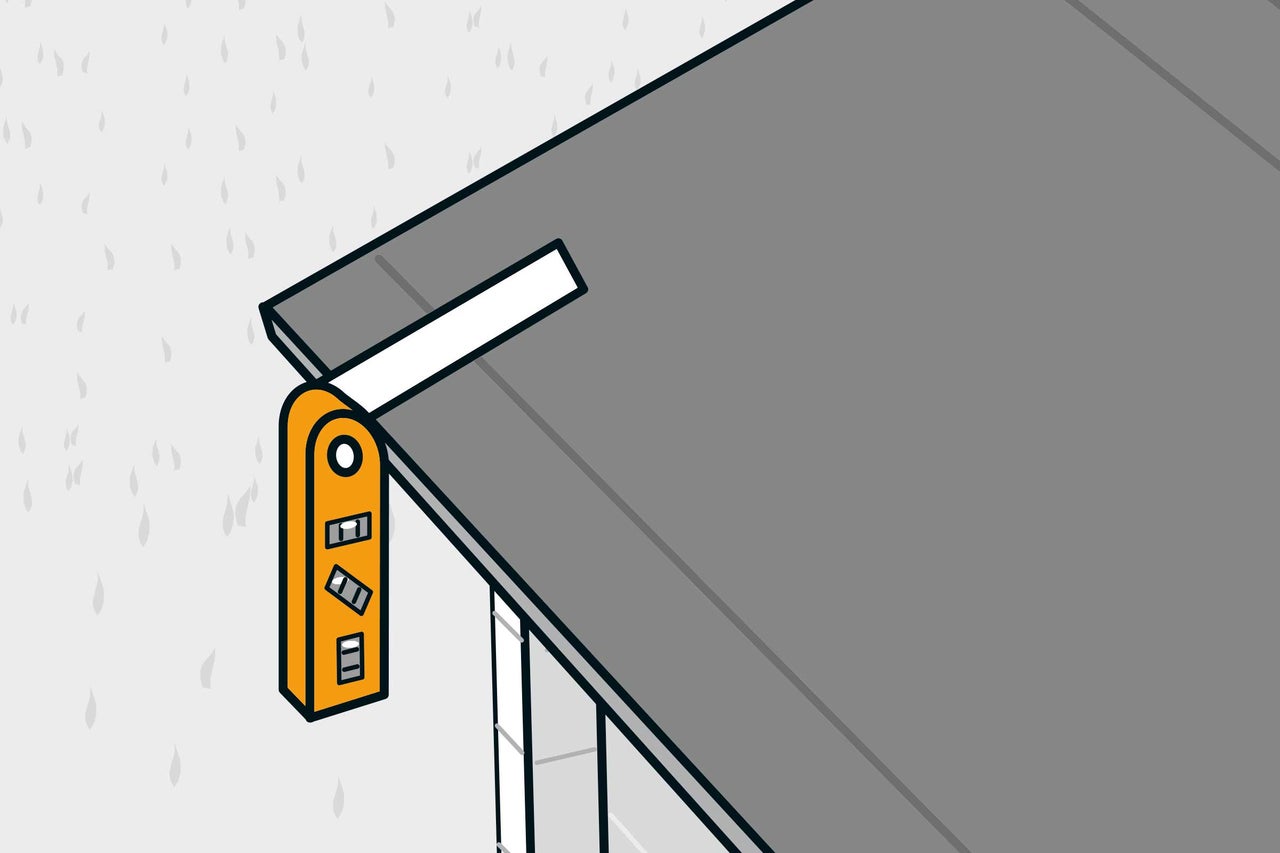

03

Passons maintenant au calcul de l‘angle jusqu‘auquel les crochets de support doivent être cintrés. Pour cela, place une fausse équerre sur la surface de toit, aligne la partie inférieure de façon verticale et reporte l‘angle mesuré sur la pince à cintrer.

 dachrinne montieren anleitung as 18

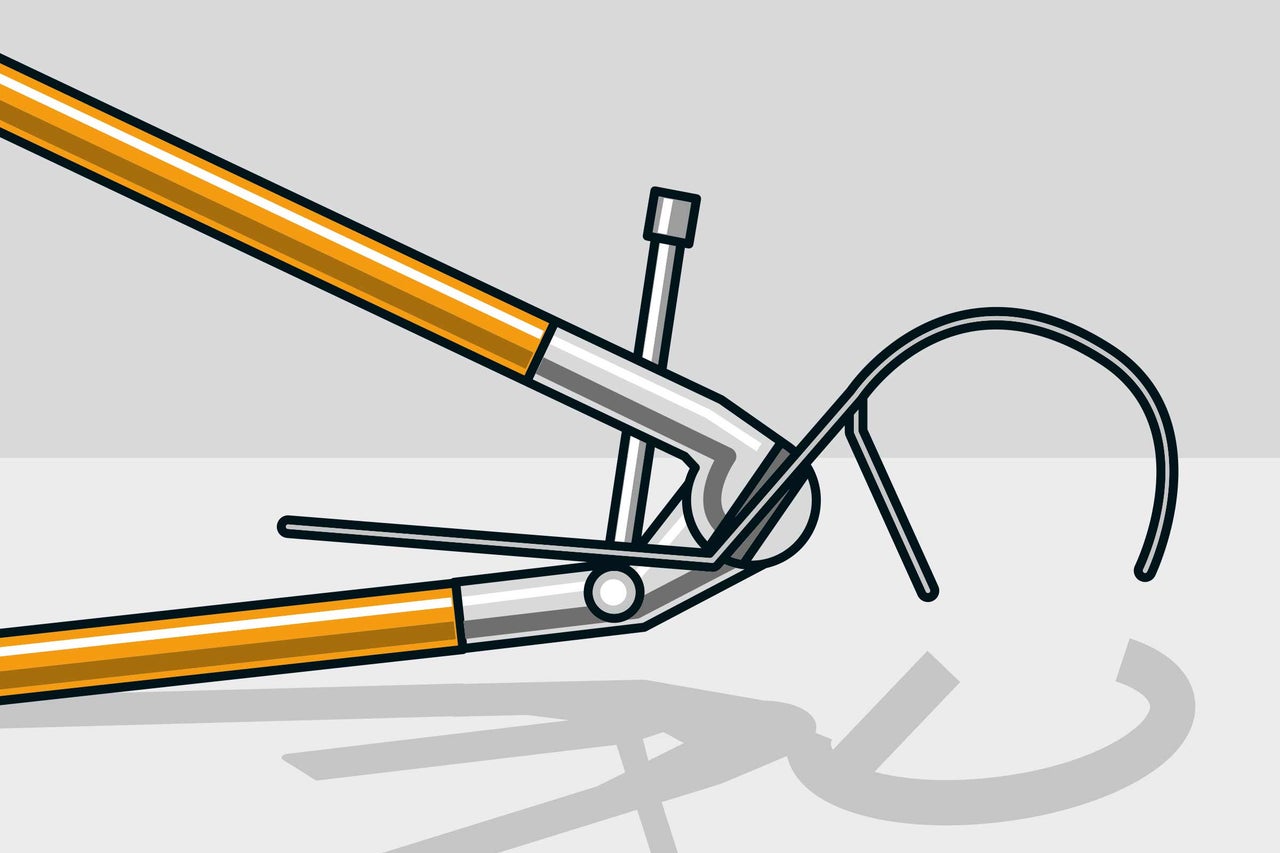

Cintrer les supports de gouttière

04

Une fois que l‘angle est réglé sur la pince à cintrer, courbe tous les supports de gouttière les uns après les autres avec ce gradeur sur les marquages.

 dachrinne montieren anleitung as 19

Positionner les supports de gouttière

05

Commence par visser les crochets de support extérieurs avec un écart de 10 cm vers l‘extérieur sur le larmier, sans oublier l‘orientation de la pente.

 dachrinne montieren anleitung as 20

Cordeau comme repère

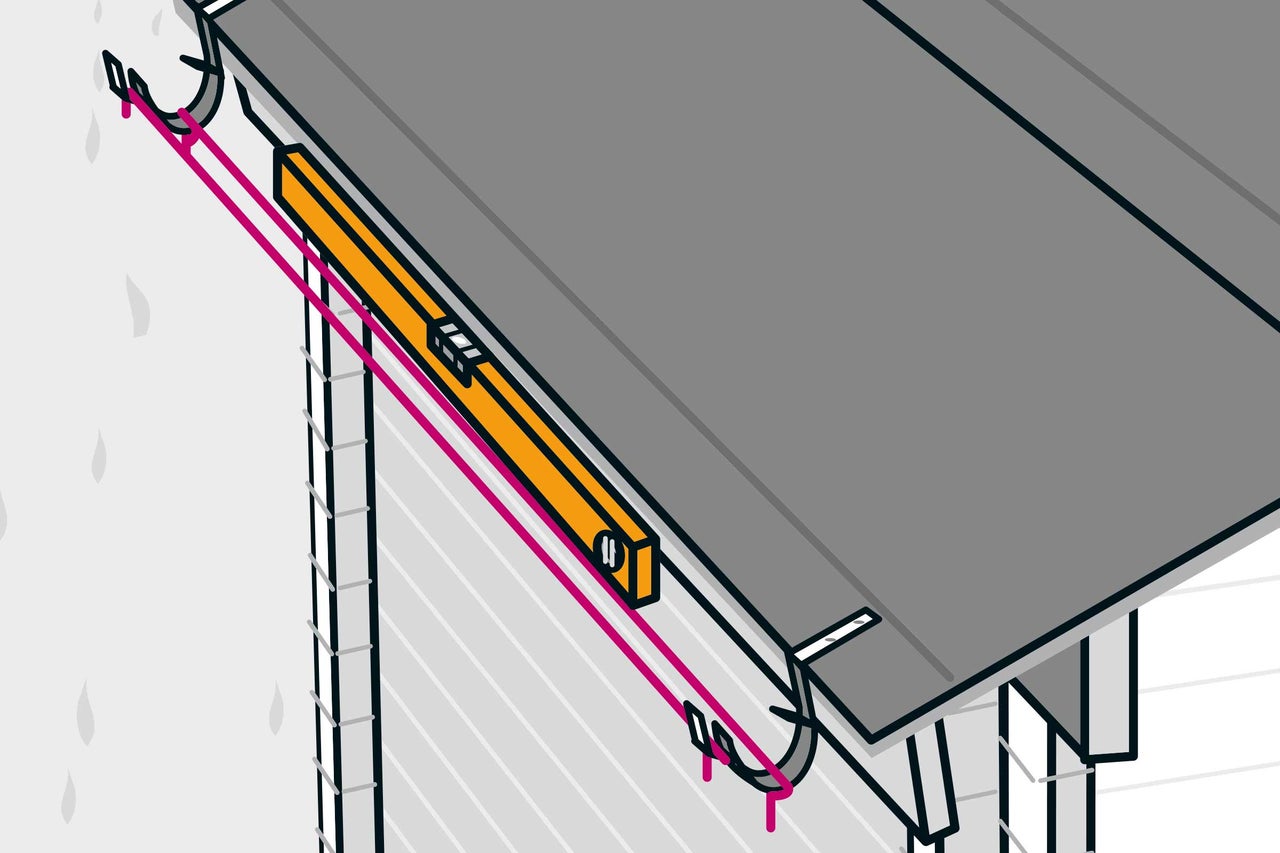

06

Tends deux cordeaux entre les deux crochets: fixe l‘un des cordeaux sur les pattes de fixation et l‘autre au point le plus bas des arrondis. Tu peux à présent aligner les autres crochets sur ces cordeaux. Vérifie auparavant à l‘aide du niveau à bulle si la pente est suffisante et si elle va bien dans cette direction.

 dachrinne montieren anleitung as 21

Monter les supports de gouttière

07

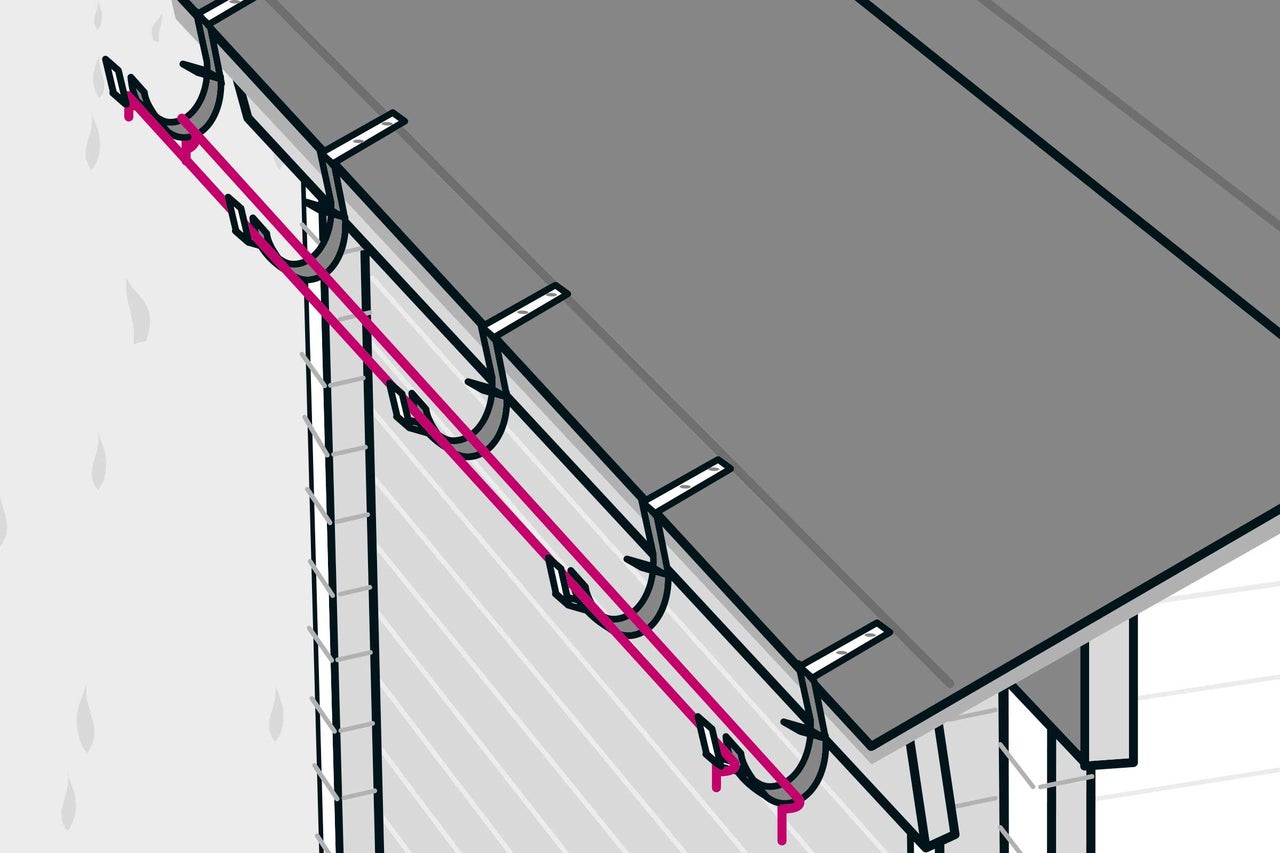

Place les autres crochets de support de façon uniforme avec un espace de 70 cm maximum entre chaque crochet, en respectant l‘ordre! Aligne les crochets avec précision et visse-les dans le toit.

 dachrinne montieren anleitung as 22

Assembler les gouttières

08

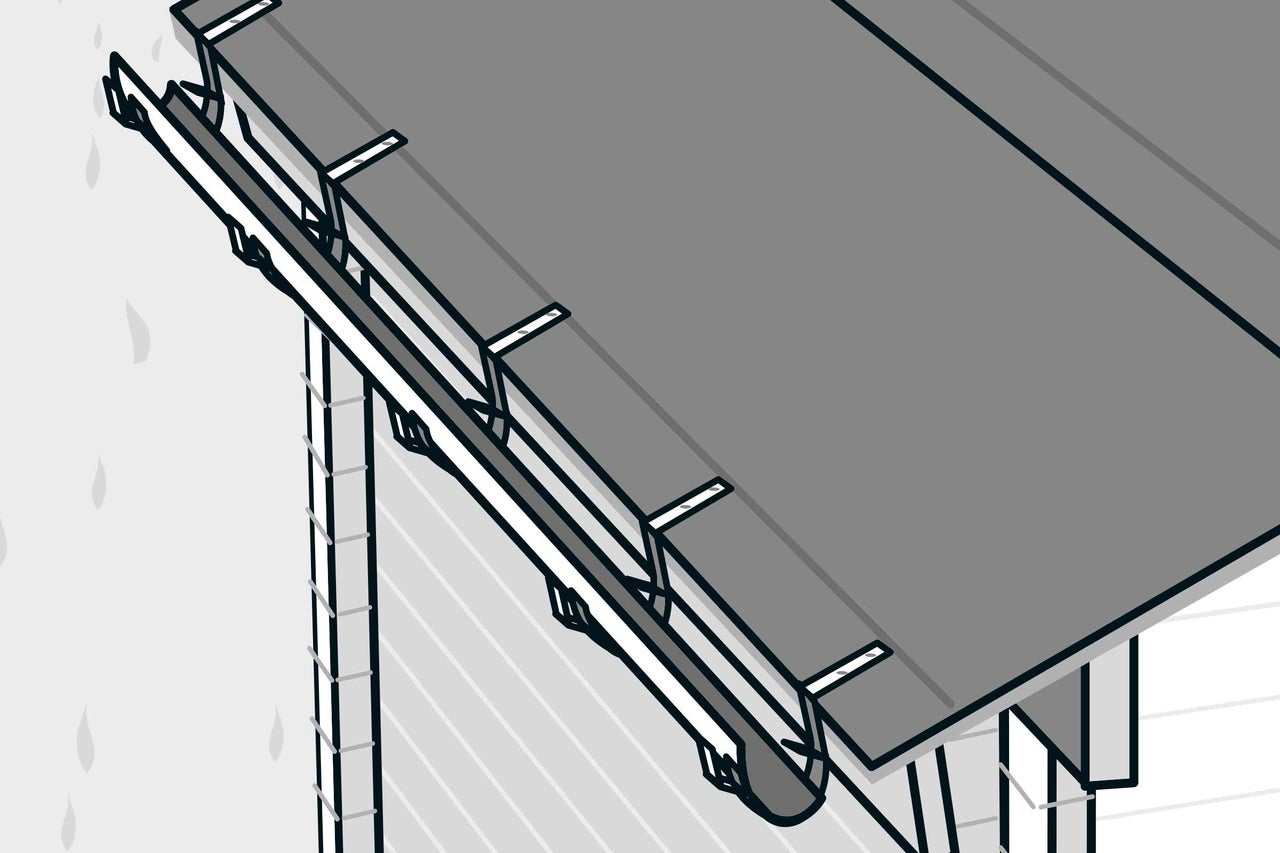

Dans la plupart des cas, la gouttière doit être composée de plusieurs sections, comme c‘est le cas dans notre exemple. Place la première section de gouttière dans les crochets et aligne-la avec l‘extrémité du toit.

 dachrinne montieren anleitung as 23

Mesurer la section de gouttière

09

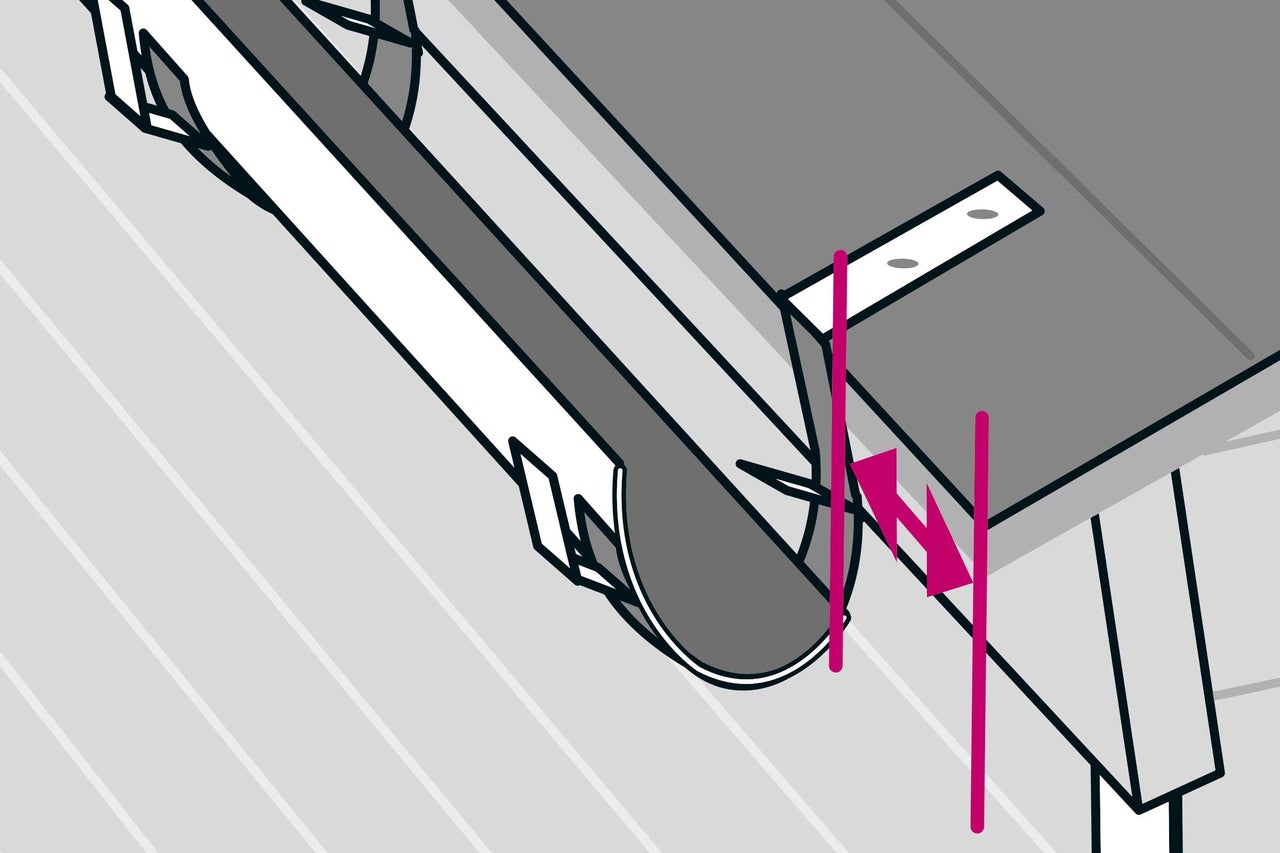

Mesure maintenant la longueur de la dernière section de gouttière. Enlève 5 mm de la longueur mesurée.

 dachrinne montieren anleitung as 24

Découper la section de gouttière

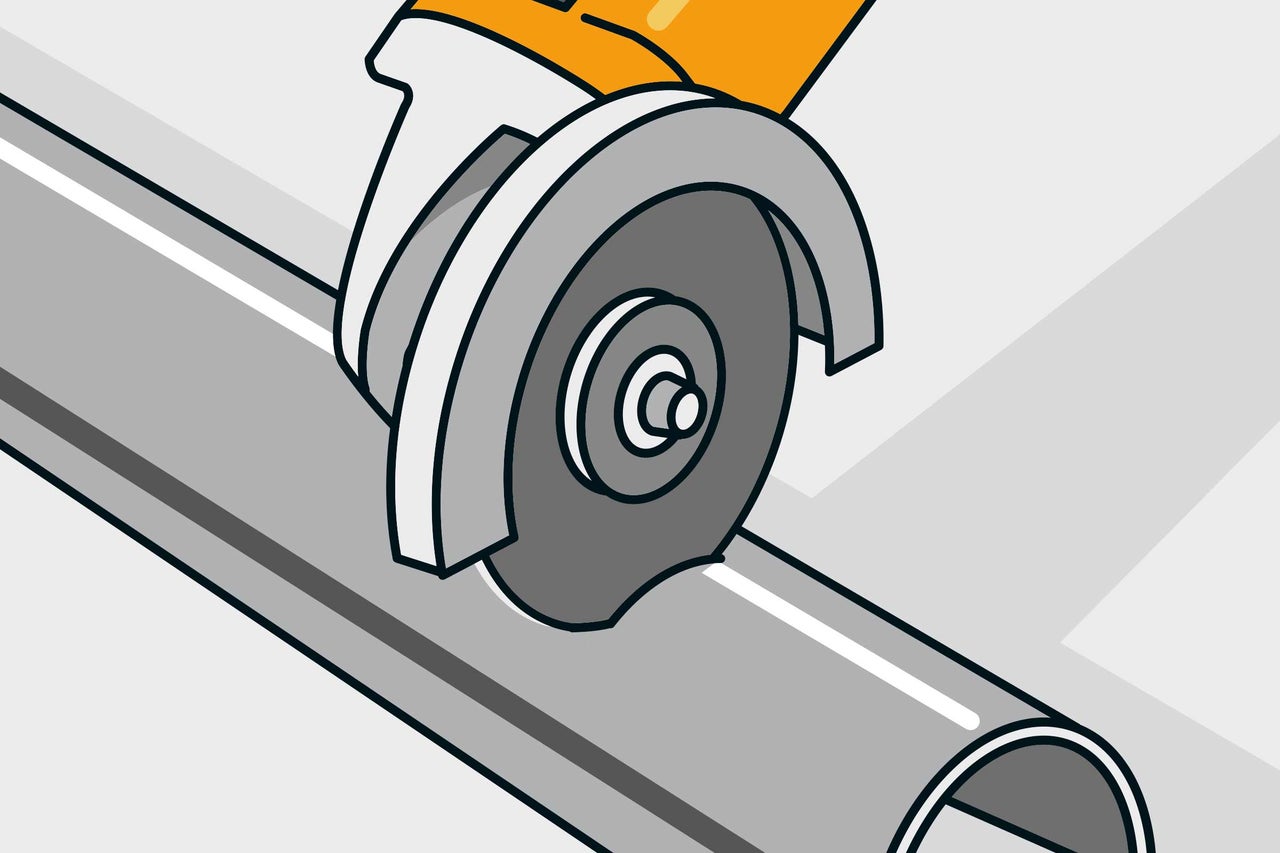

10

Découpe la dernière section de gouttière à la longueur nécessaire, de préférence à l‘aide d‘une meuleuse d‘angle. Pour finir, ébavure impérativement l‘arête de coupe à l‘aide d‘une lime. Mets les parties découpées de côté.

 dachrinne montieren anleitung as 25

Monter la naissance de gouttière

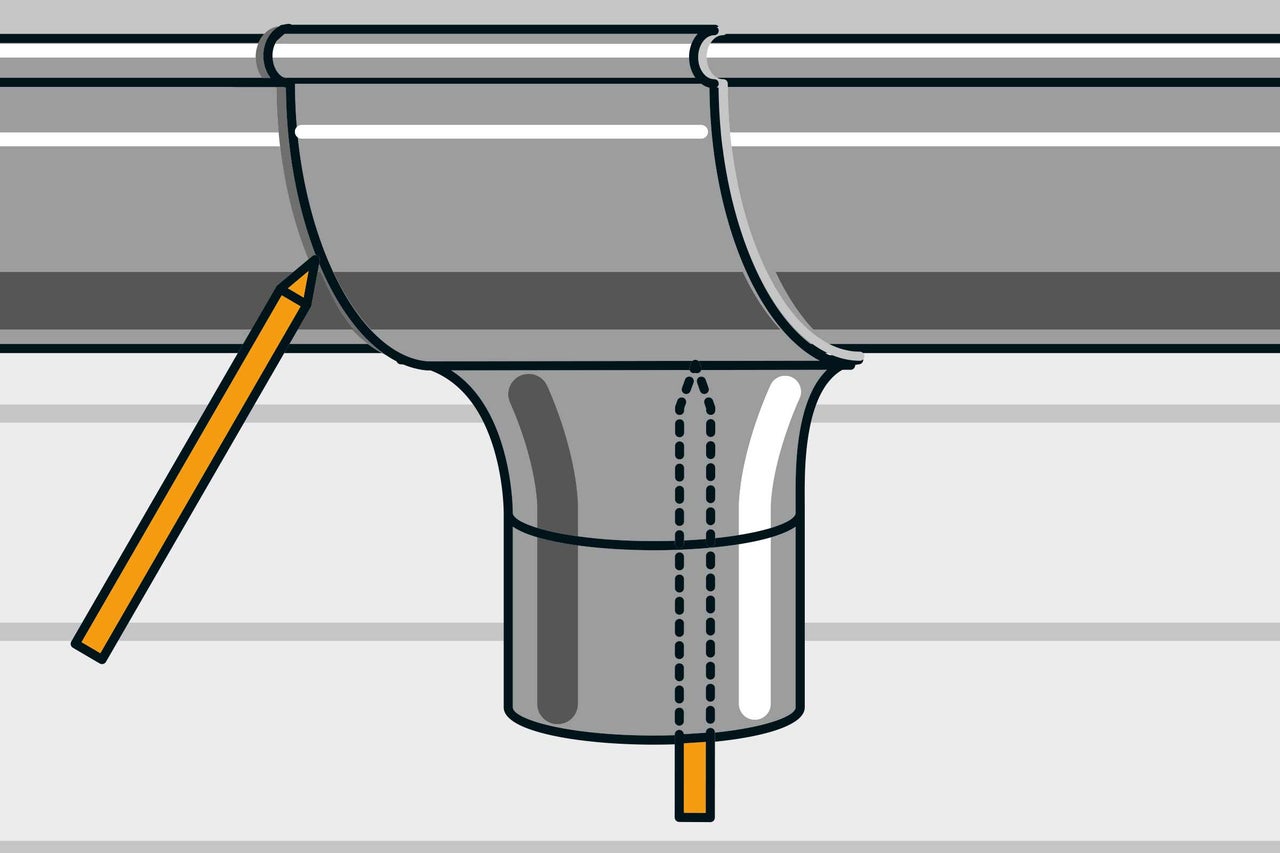

11

Passons maintenant au montage de la naissance. Positionne la naissance à l‘emplacement où le tuyau de descente doit se situer. Marque la position de la naissance et le trou d‘évacuation sur la gouttière. Remets la naissance de côté et enlève la gouttière des supports.

 dachrinne montieren anleitung as 26

Scier le trou d'écoulement

12

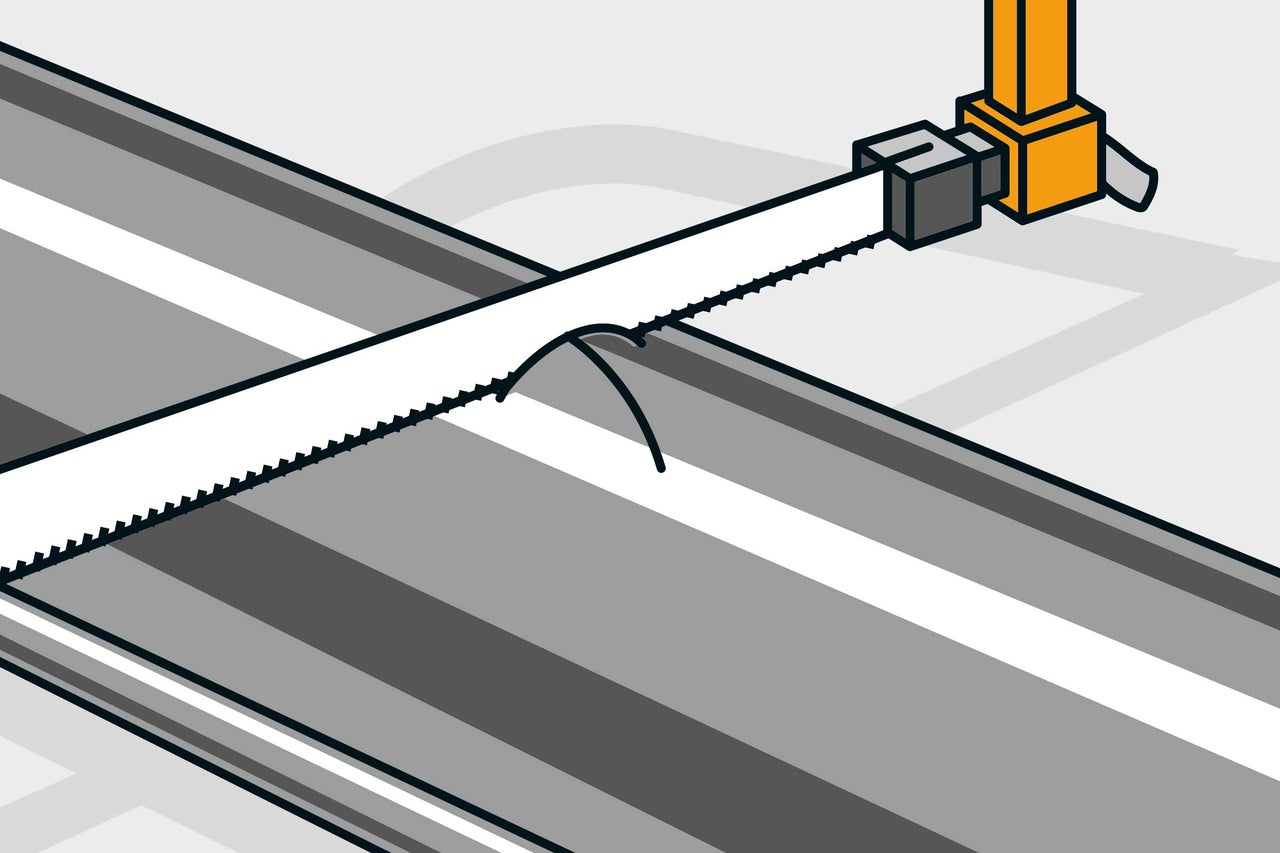

Place la gouttière à l‘envers sur un support et scie légèrement le milieu du trou d‘écoulement à l‘aide d‘une scie à métaux, mais juste de sorte à pouvoir insérer la cisaille à tôle.

 dachrinne montieren anleitung as 27

Découper le trou d'écoulement

13

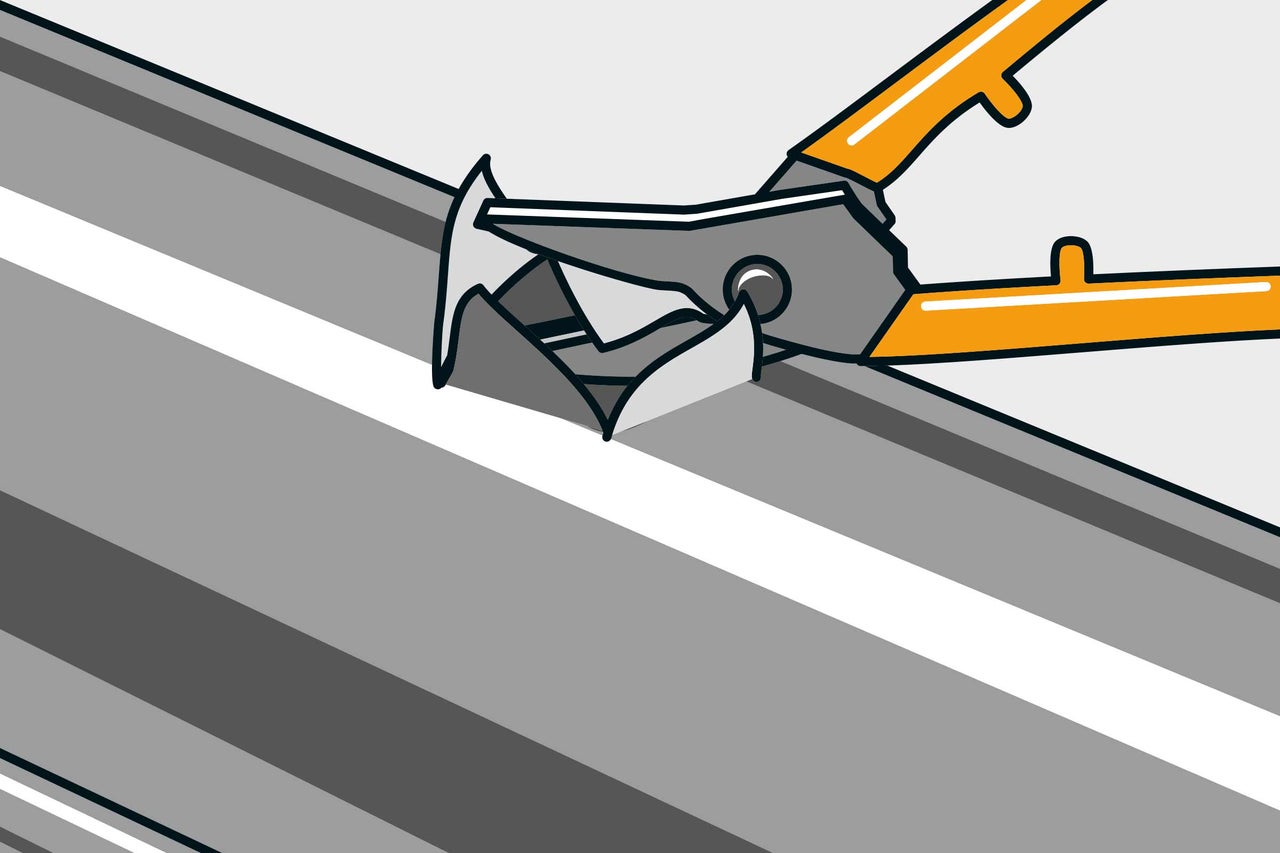

Agrandis le trou à l‘aide de la cisaille à tôle et découpe-le en forme de spirale.

 dachrinne montieren anleitung as 28

Chanfreiner le bord

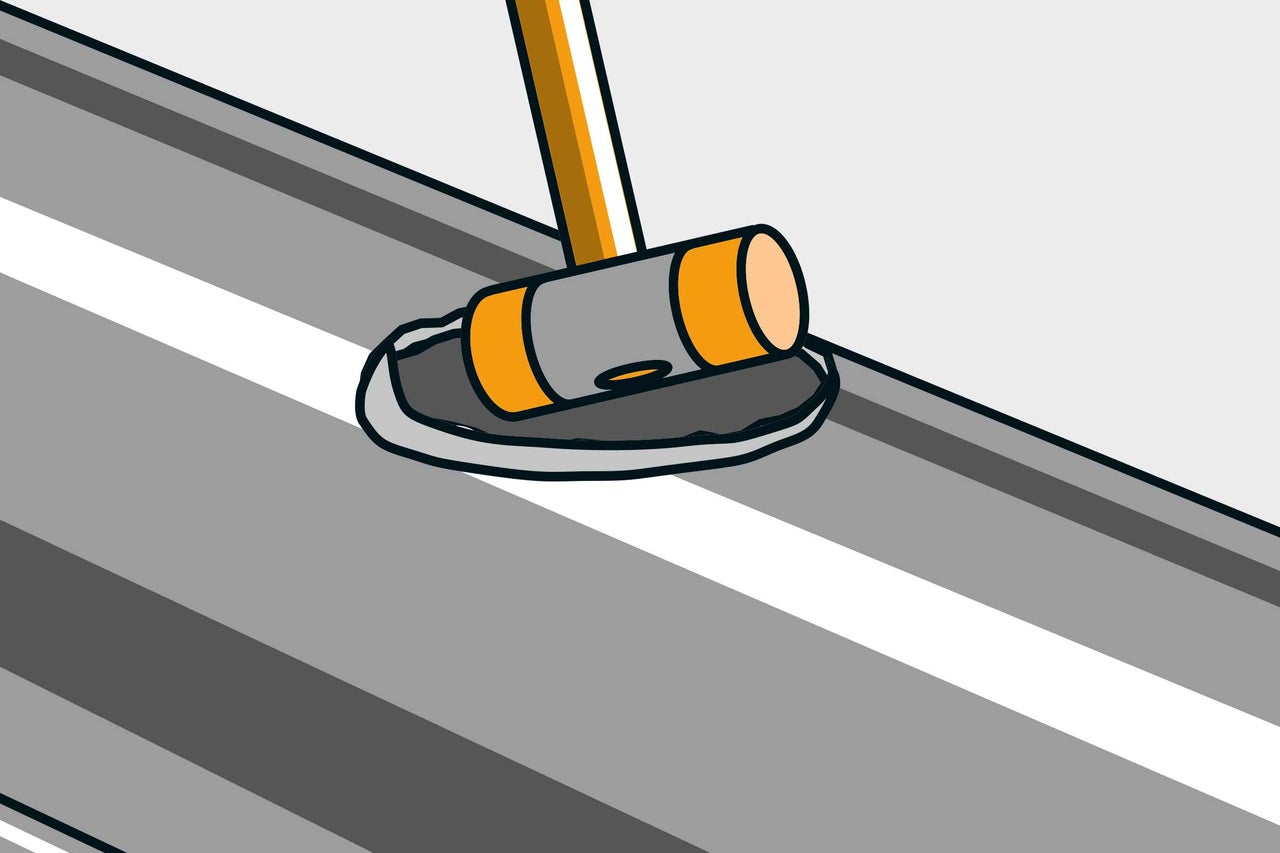

14

Chanfreine le bord du trou de 90° vers l‘extérieur à l‘aide d‘un marteau en plastique. De cette façon, l‘eau pourra ensuite bien s‘écouler dans le tuyau de descente.

 dachrinne montieren anleitung as 29

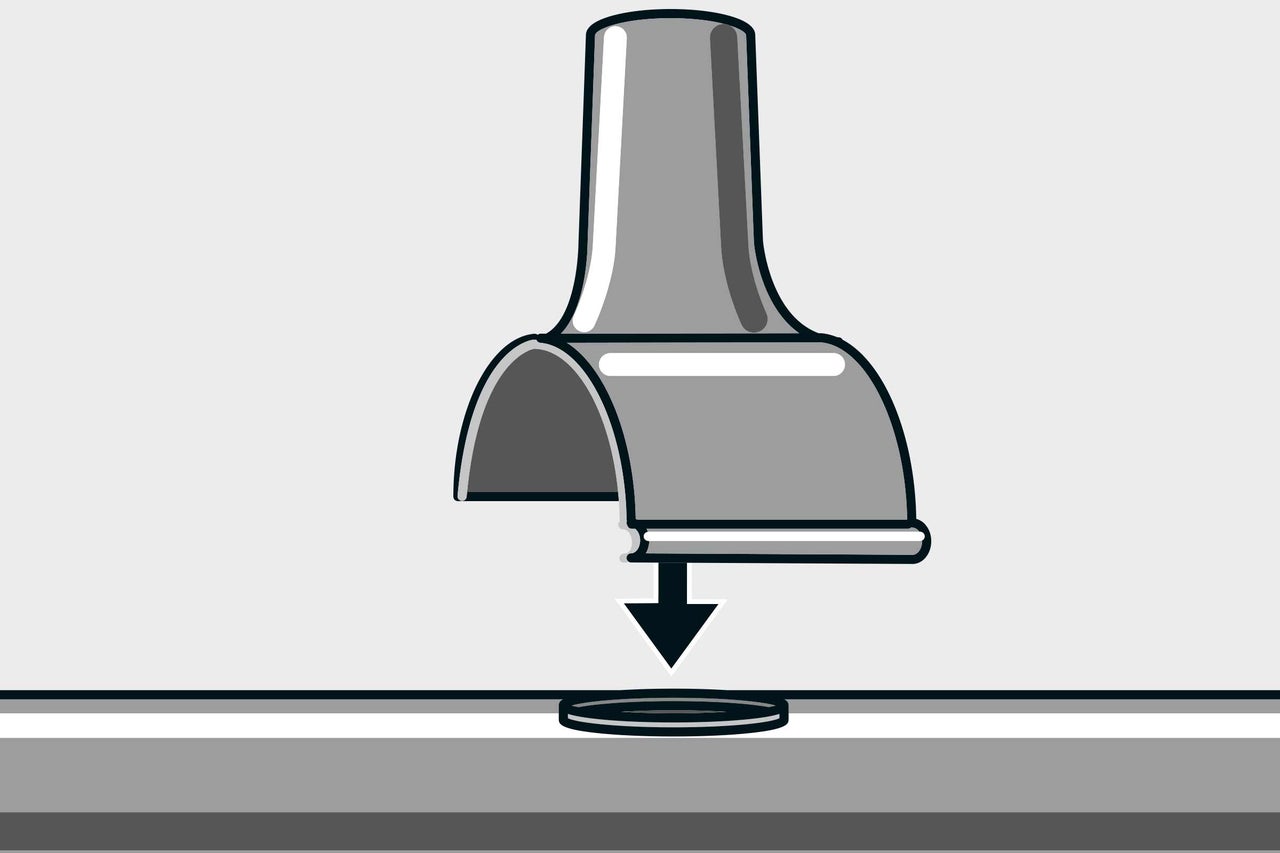

Monter la naissance de gouttière

15

Pose la naissance sur la gouttière et aligne-la sur le marquage. Place-la sous le bourrelet à l‘avant et rabats-le à l‘arrière jusqu‘à ce qu‘il soit bien fixé.

 dachrinne montieren anleitung as 30

Plier les extrémités

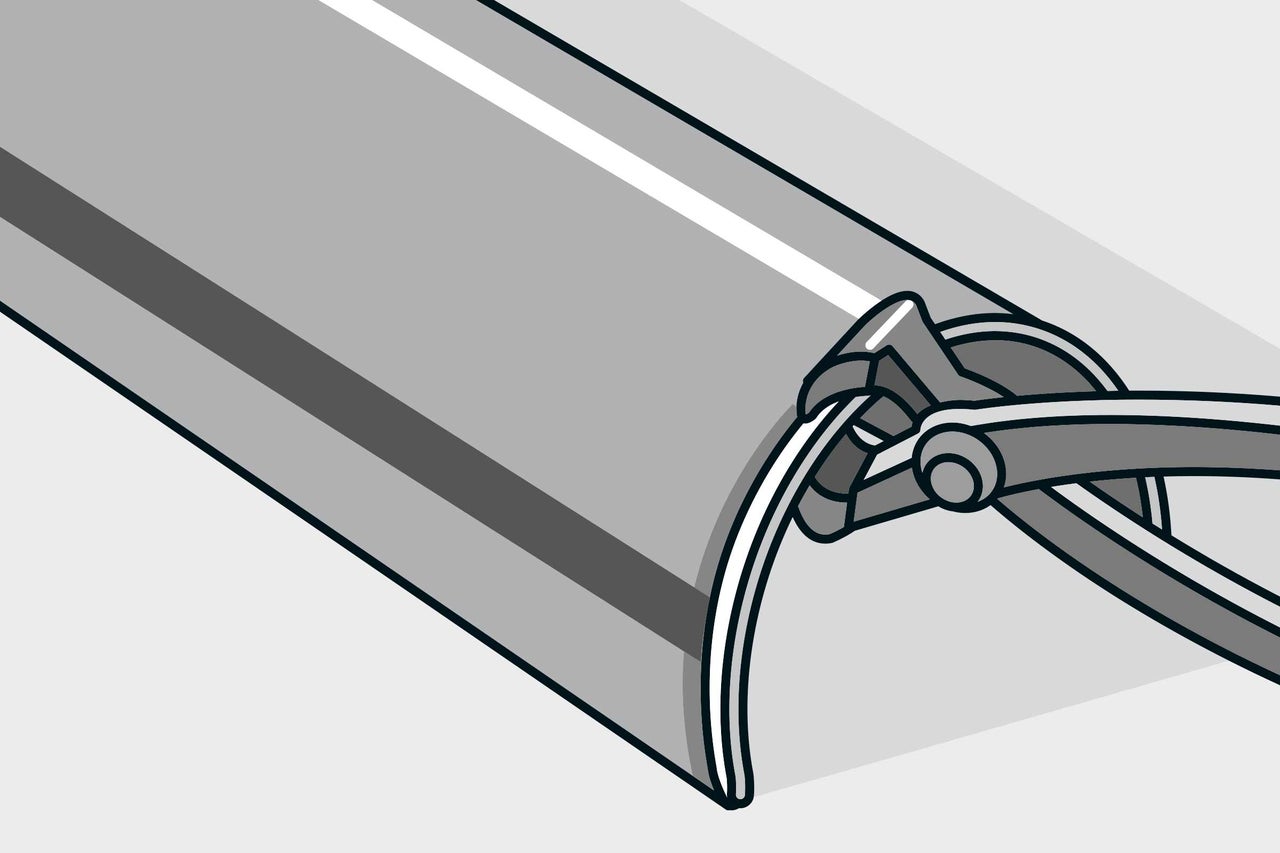

16

Procède maintenant au montage des fonds. Pour cela, plie les extrémités extérieures des deux sections extérieures de gouttières à une largeur de 5 mm vers l‘extérieur à l‘aide d‘une pince.

 dachrinne montieren anleitung as 31

Monter les éléments de fond

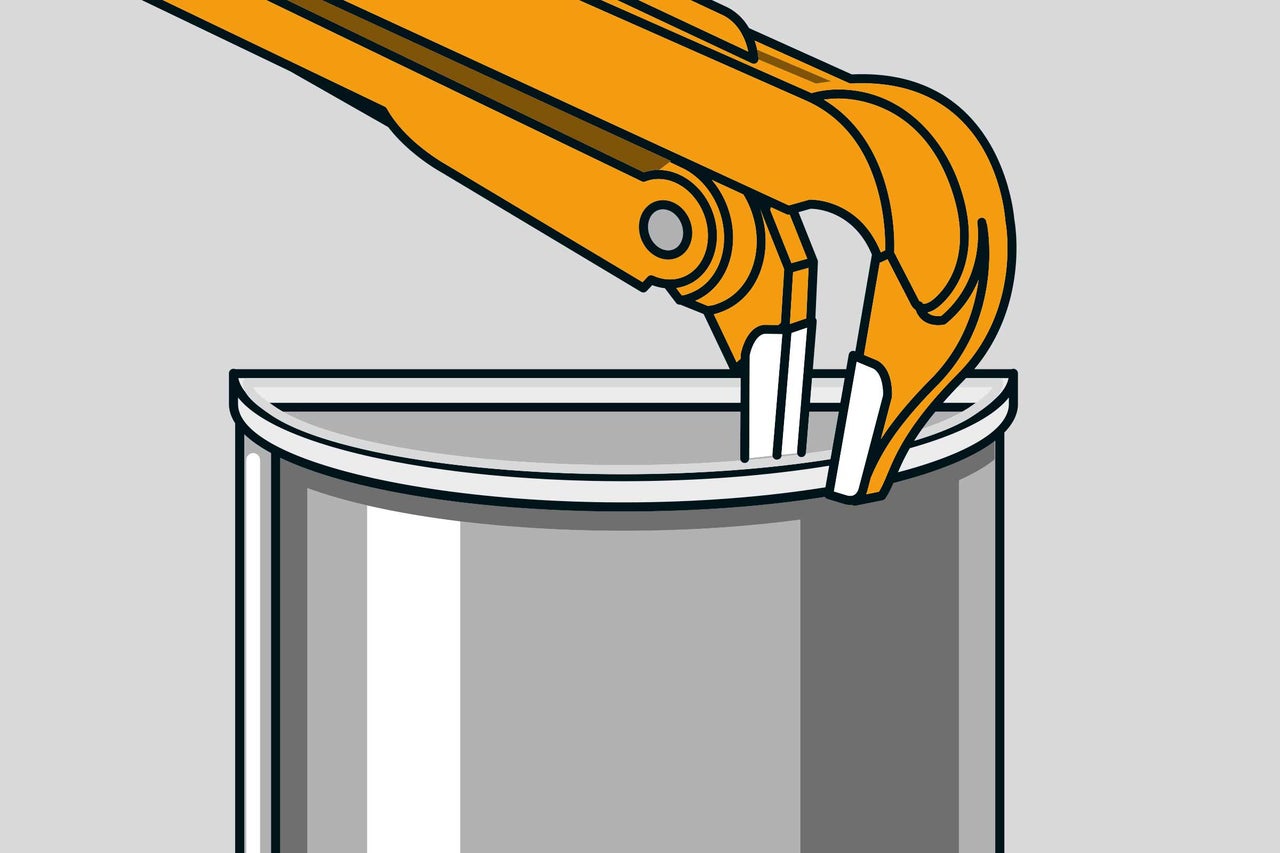

17

Place un fond sur l‘extrémité repliée. Utilise un marteau en plastique pour le fixer sur la pliure depuis l‘extrémité de la gouttière. Ainsi, la bande pliée est encore plus rabattue et le raccordement devient étanche. A l‘aide d‘une pince, courbe encore plus le bord de l‘embout, le raccord est maintenant étanche. Procède de la même façon pour le montage des autres fonds.

 dachrinne montieren anleitung as 32

Connecter les sections de gouttière

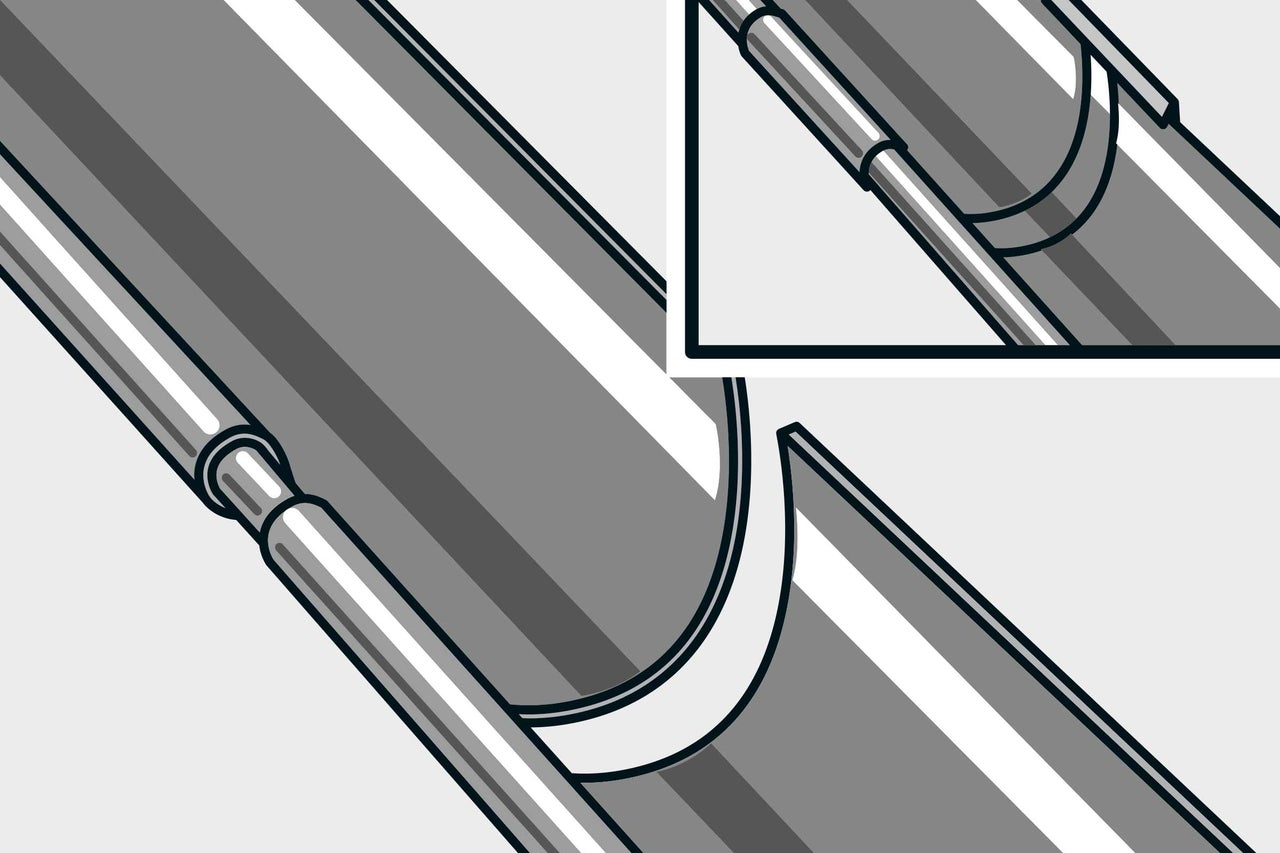

18

Relie maintenant les différentes sections de gouttière à l‘aide de raccords. Ces derniers sont composés de deux parties: le raccord de gouttière avec joint intégré et le raccord à bourrelet.

Place le raccord à bourrelet dans le bourrelet de la première gouttière et tape avec précaution dessus à l‘aide d‘un marteau en plastique jusqu‘à environ la moitié. Place maintenant la deuxième gouttière sur le raccord à bourrelet à une distance de 5 mm de la première. Place le connecteur de gouttière au milieu depuis l‘extérieur et fixe-le au dispositif de serrage. Grâce au joint intégré, la liaison est étanche.

 dachrinne montieren anleitung as 33

Raccorder la gouttière aux supports

19

Place l‘ensemble de la gouttière dans les crochets de support. Rabats les pattes des crochets vers l‘intérieur; ta gouttière est maintenant fixée dans les crochets.

 dachrinne montieren anleitung as 34

Préparer le tuyau de descente

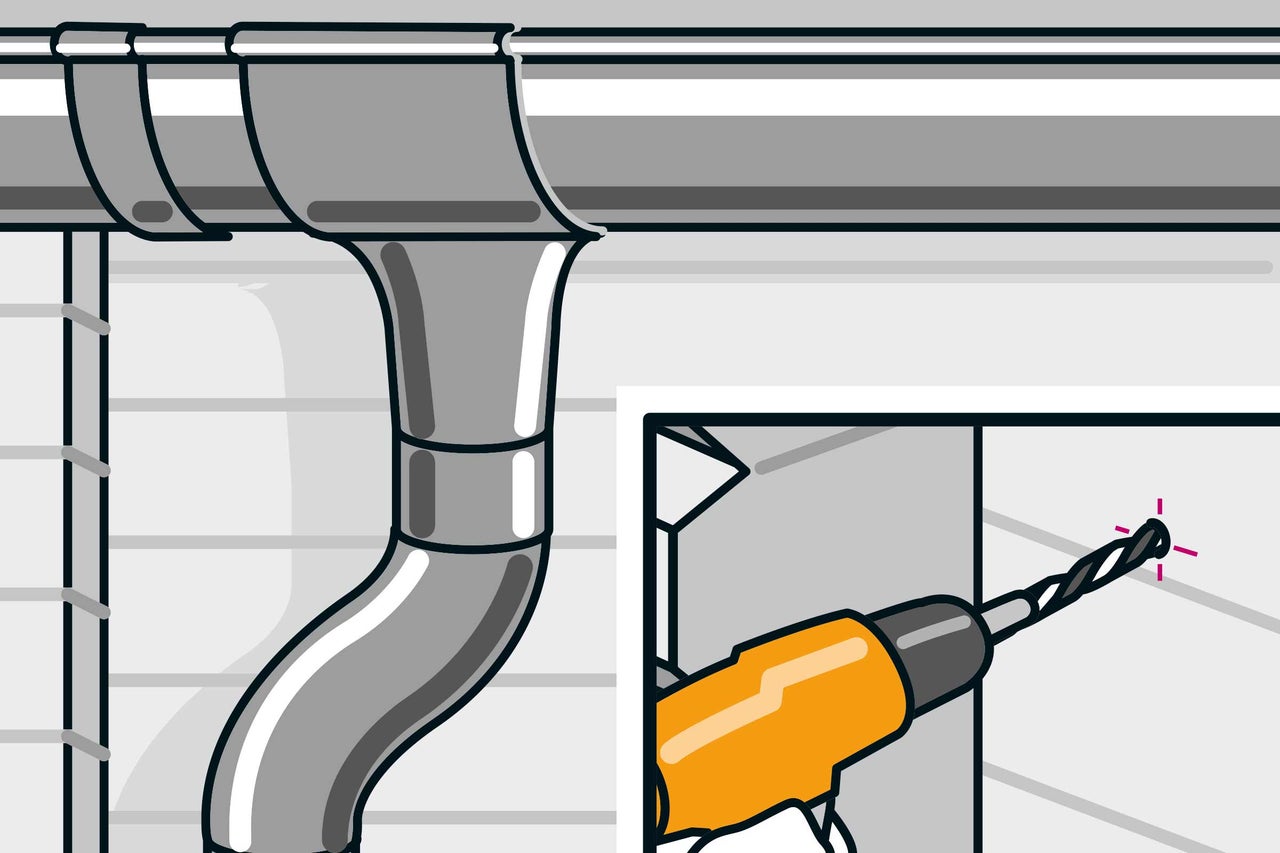

20

Place les coudes de tuyau sur la naissance pour que le tuyau de descente se trouve le long du mur à la distance appropriée; cet écart dépend de la longueur des vis de fixation sur les colliers et de leur profondeur de vissage dans le mur.

Positionne provisoirement le tuyau de descente avec un collier et marque le point de fixation sur le mur. Remets de côté le tuyau et perce le trou de fixation pour le collier supérieur, mais pas trop profondément pour ne pas transpercer le mur. Tu as également besoin d‘un collier pour tubes à l‘extrémité inférieure du tuyau: monte-le de façon perpendiculaire sous le collier supérieur et à la même profondeur de vissage.

 dachrinne montieren anleitung as 35

Monter le tuyau de descente

21

Le tuyau de descente est trop court?

Dans ce cas, il suffit de scier encore une pièce de tuyau de descente à la bonne longueur, d‘ébavurer l‘arête de coupe à l‘aide d‘une lime et de la poser avec un autre collier pour tubes.

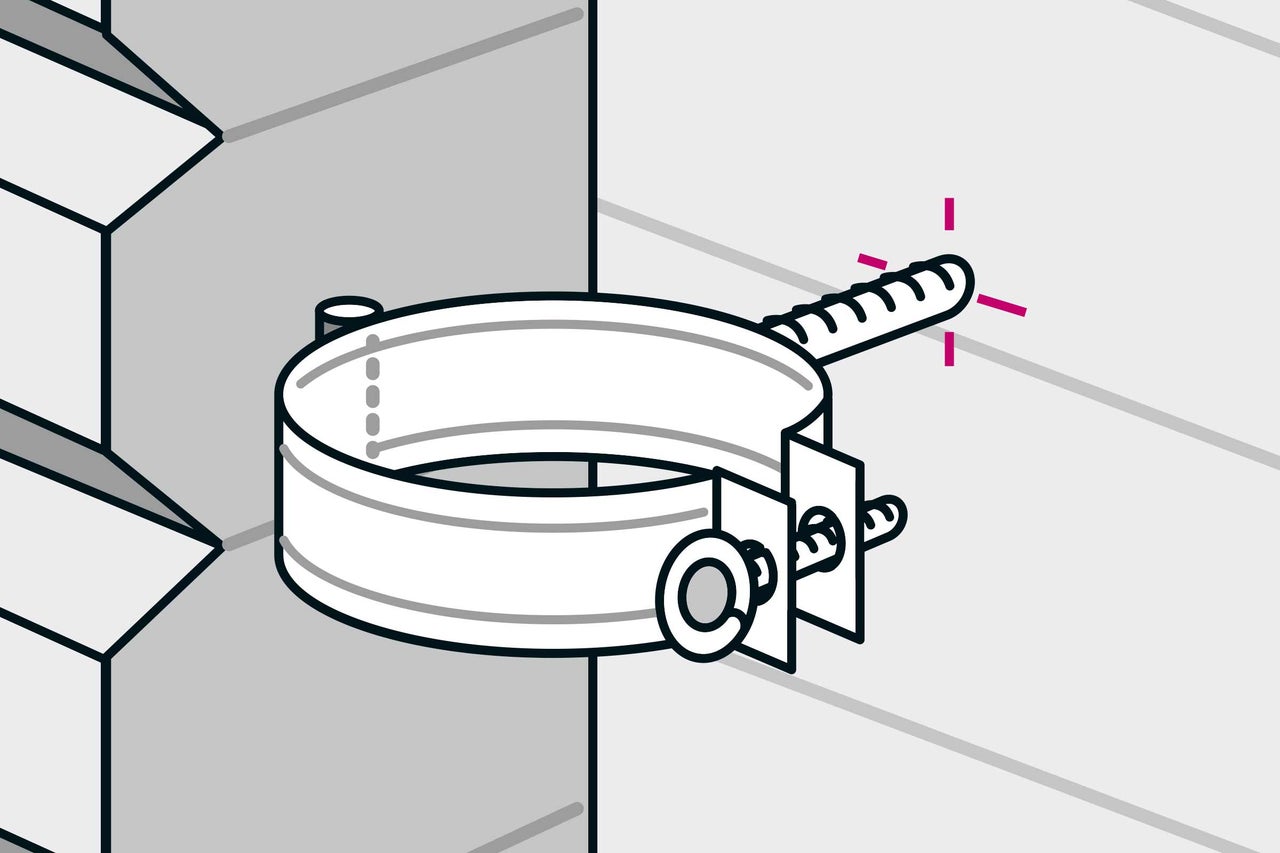

Fixe les vis des colliers dans les trous pré-percés en alignant les colliers pour tubes de sorte que le tuyau de descente soit vertical.

 dachrinne montieren anleitung as 36

Chanfreiner le tuyau de descente

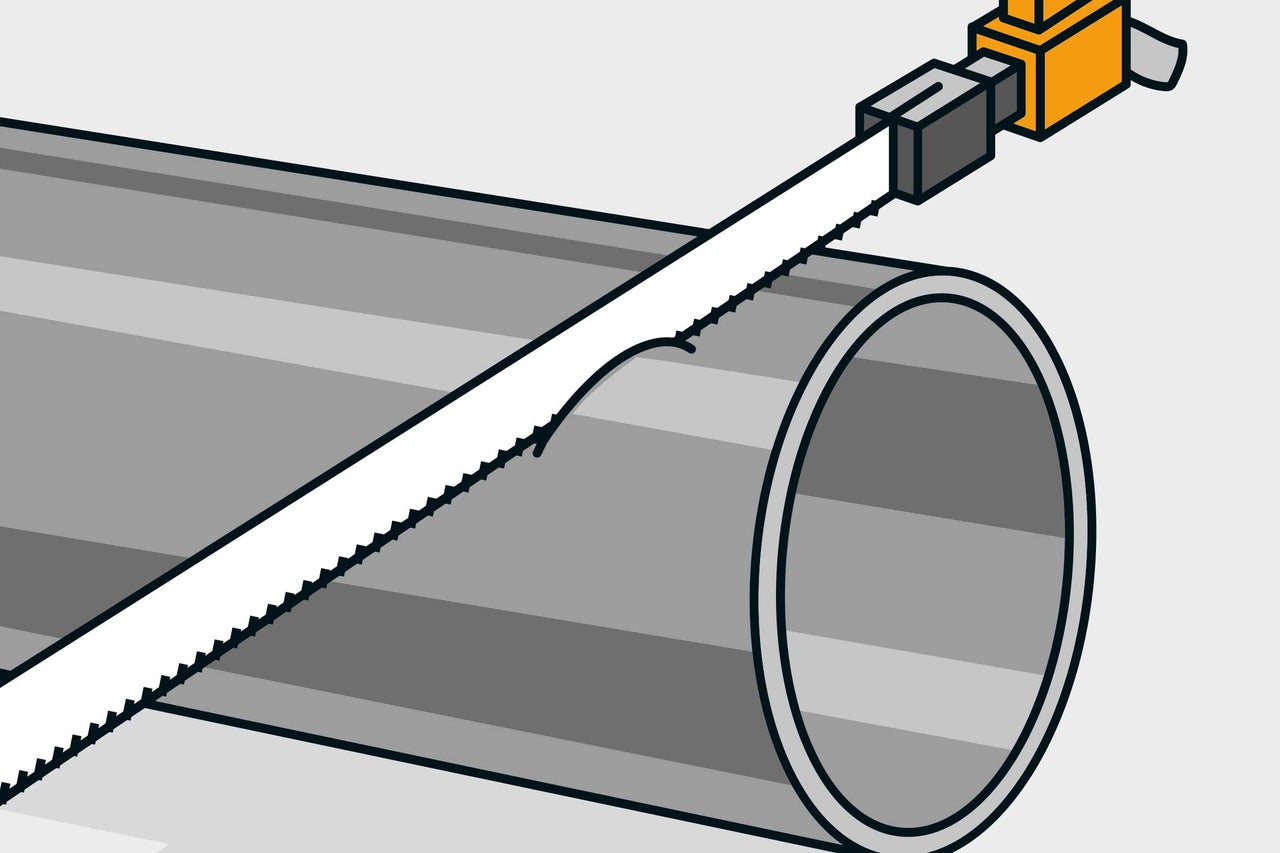

22

Si tu chanfreines le tuyau de descente en bas, l‘eau s‘écoulera encore plus facilement loin de la maison.

 dachrinne montieren anleitung as 37

Insérer le tuyau de descente

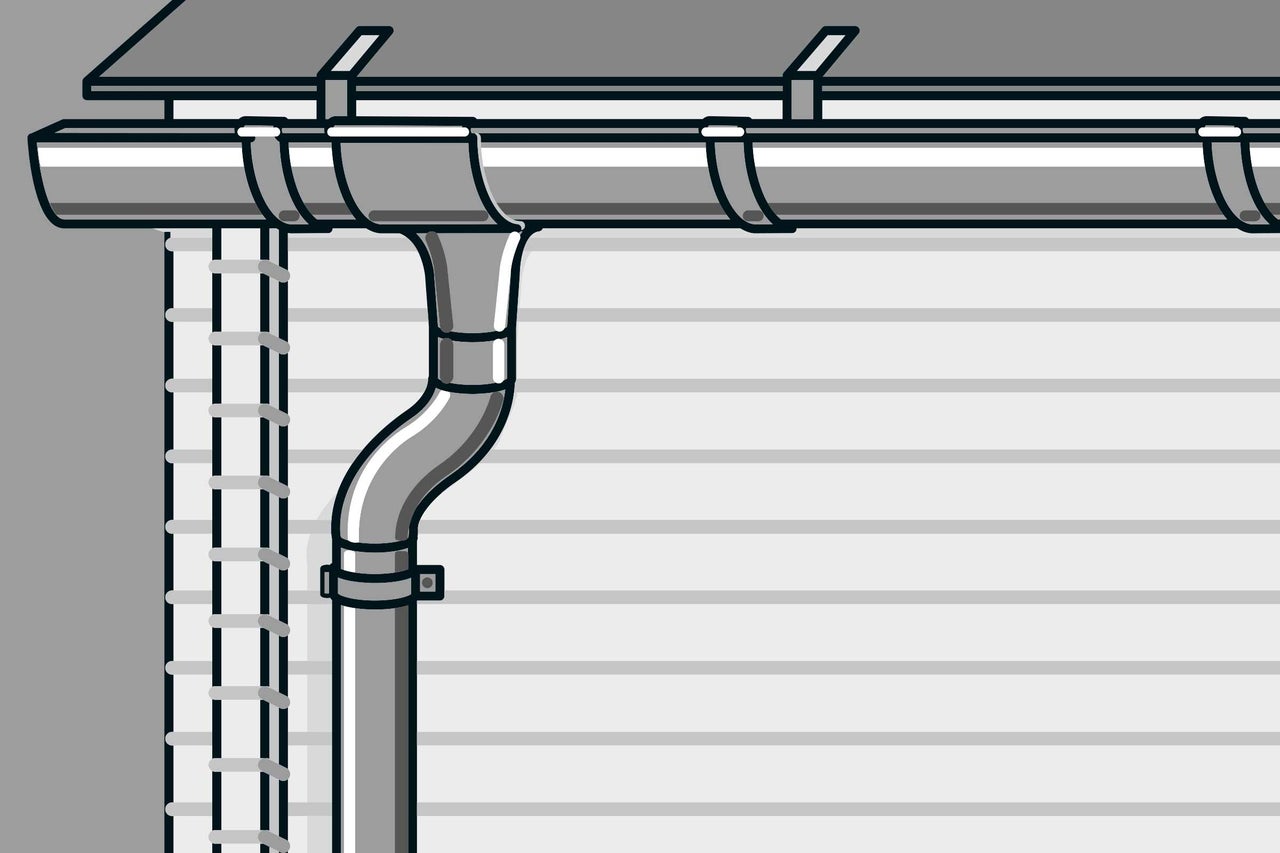

23

Dévisse les colliers, ouvre-les et place le tuyau de descente. Referme les colliers et visse-les.

C‘est terminé.
