Monter une porte en verre

Temps de lecture 7 min.

Séparer deux pièces tout en gardant une vision globale? C'est tout à fait possible avec une porte vitrée. Nous te montrons ce à quoi tu dois veiller lors du montage d'une porte vitrée.

Ce dont tu auras besoin

Prendre les mesures

01

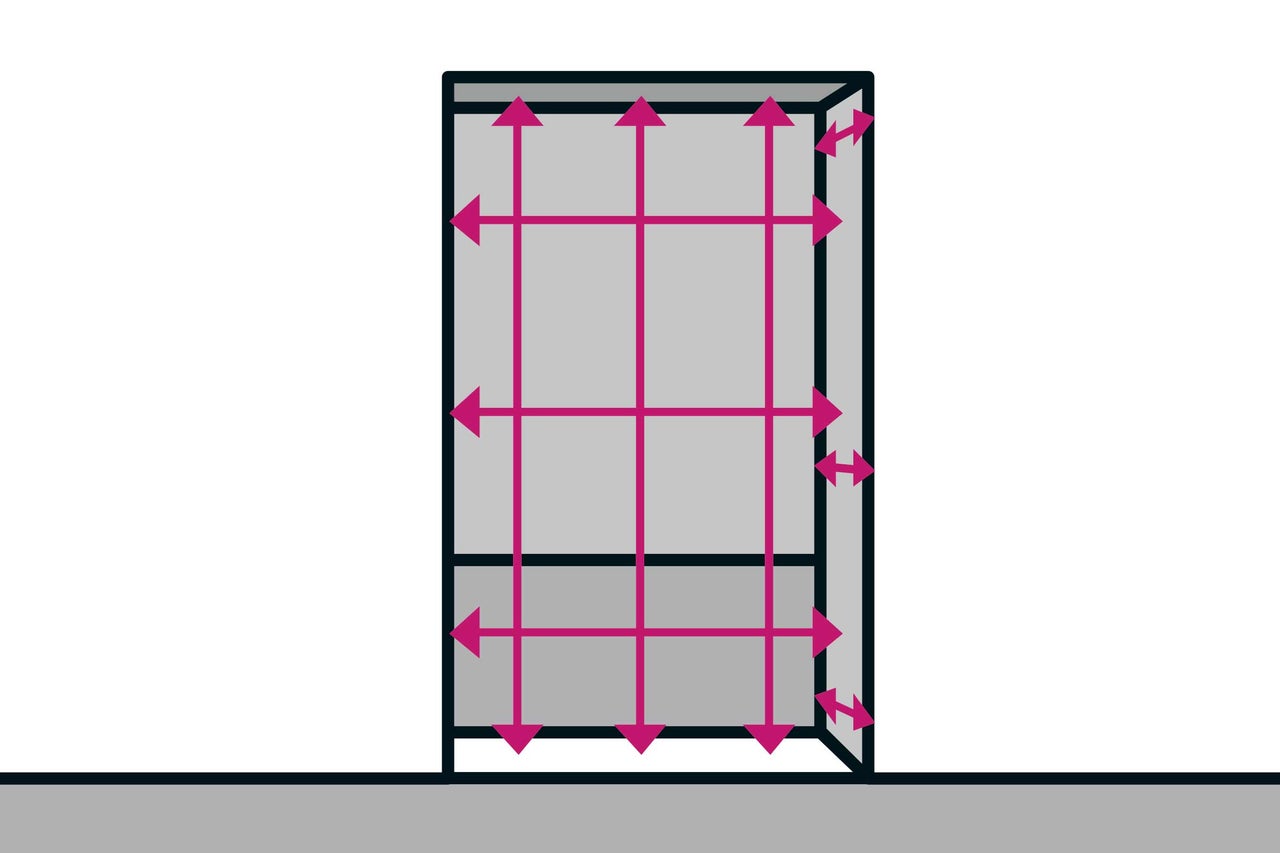

Détermine d'abord la largeur et la hauteur intérieures de l'ouverture de porte ainsi que l'épaisseur du mur sur au moins trois endroits différents.

Les mesures sont prises de la manière suivante:

  • Hauteur à partir du bord supérieur du plancher fini.
  • Largeur correspondant à l'ouverture murale finie.
  • Épaisseur du mur avec enduit et carrelage par exemple.

anleitung glastuer einbauen 01
anleitung glastuer einbauen 01
02

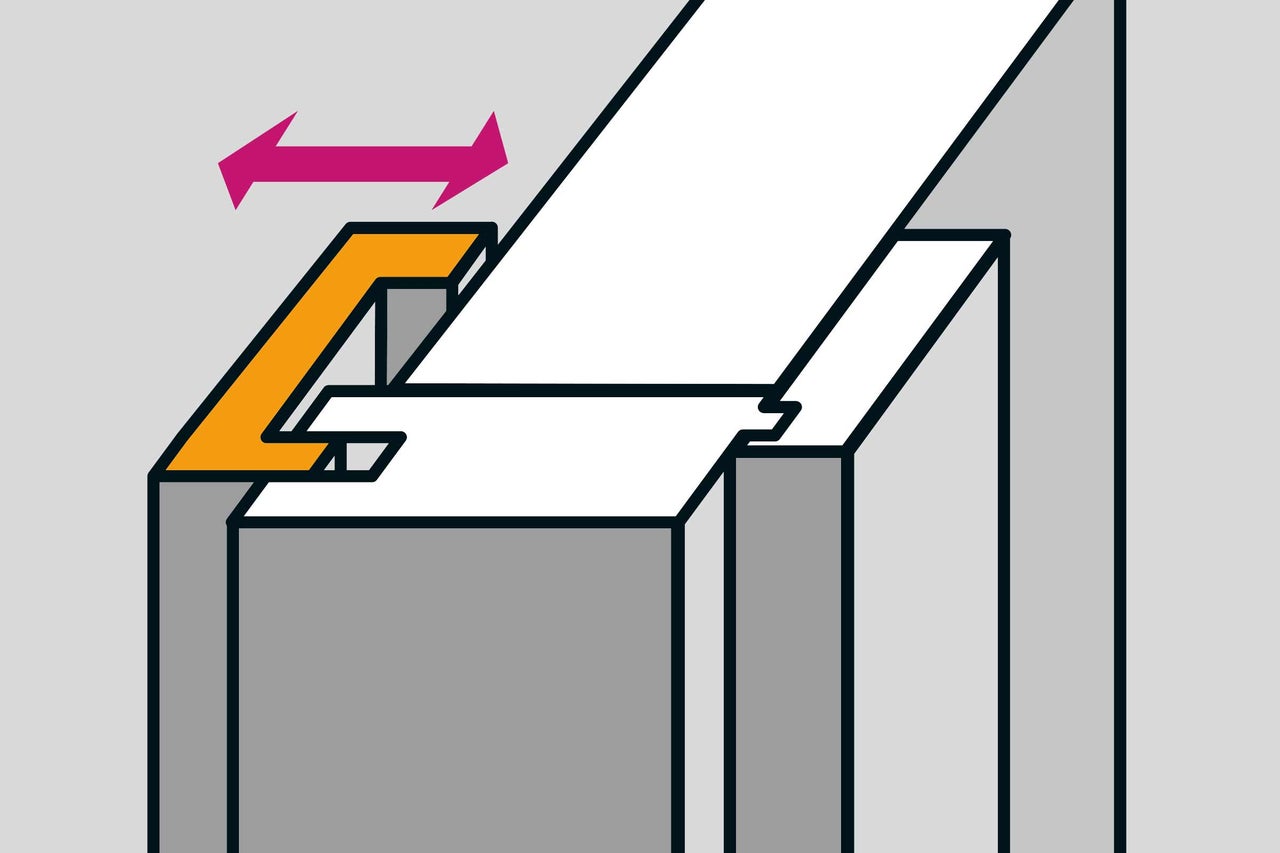

Mesurer l'ouverture murale à l'endroit le plus large. Les cadres de porte sont généralement réglables en fonction de l'épaisseur du mur. La plage de réglage varie selon les fabricants.

anleitung glastuer einbauen 02
anleitung glastuer einbauen 02
03

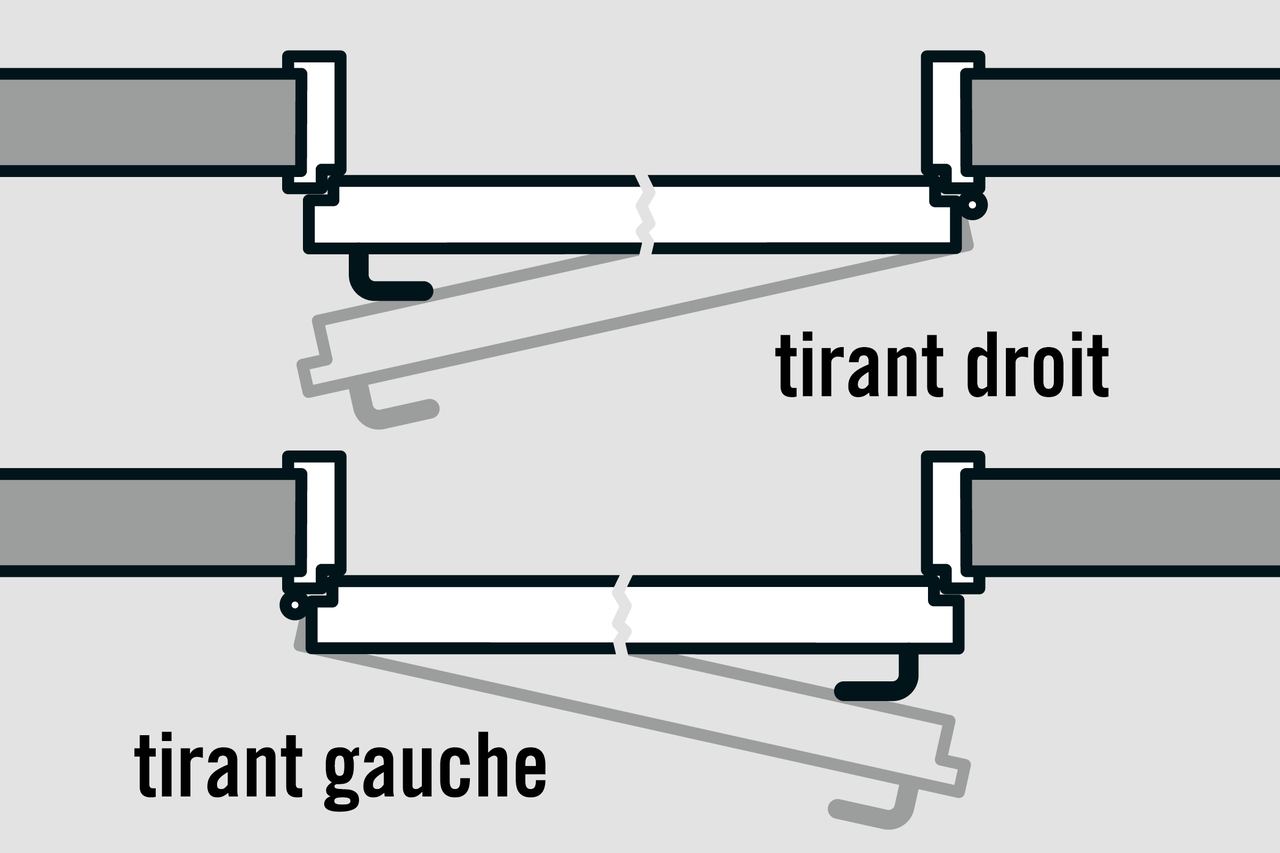

Détermine si la porte doit s'ouvrir à droite ou à gauche – on parle de butée à droite ou de butée à gauche. Cela désigne le côté sur lequel les paumelles sont installées, et ce depuis la pièce dans laquelle la porte s'ouvre. Le côté de la butée doit impérativement être précisé lors de la commande!

LU FR Arbeitsschritt 3
LU FR Arbeitsschritt 3

Préparer le montage

04

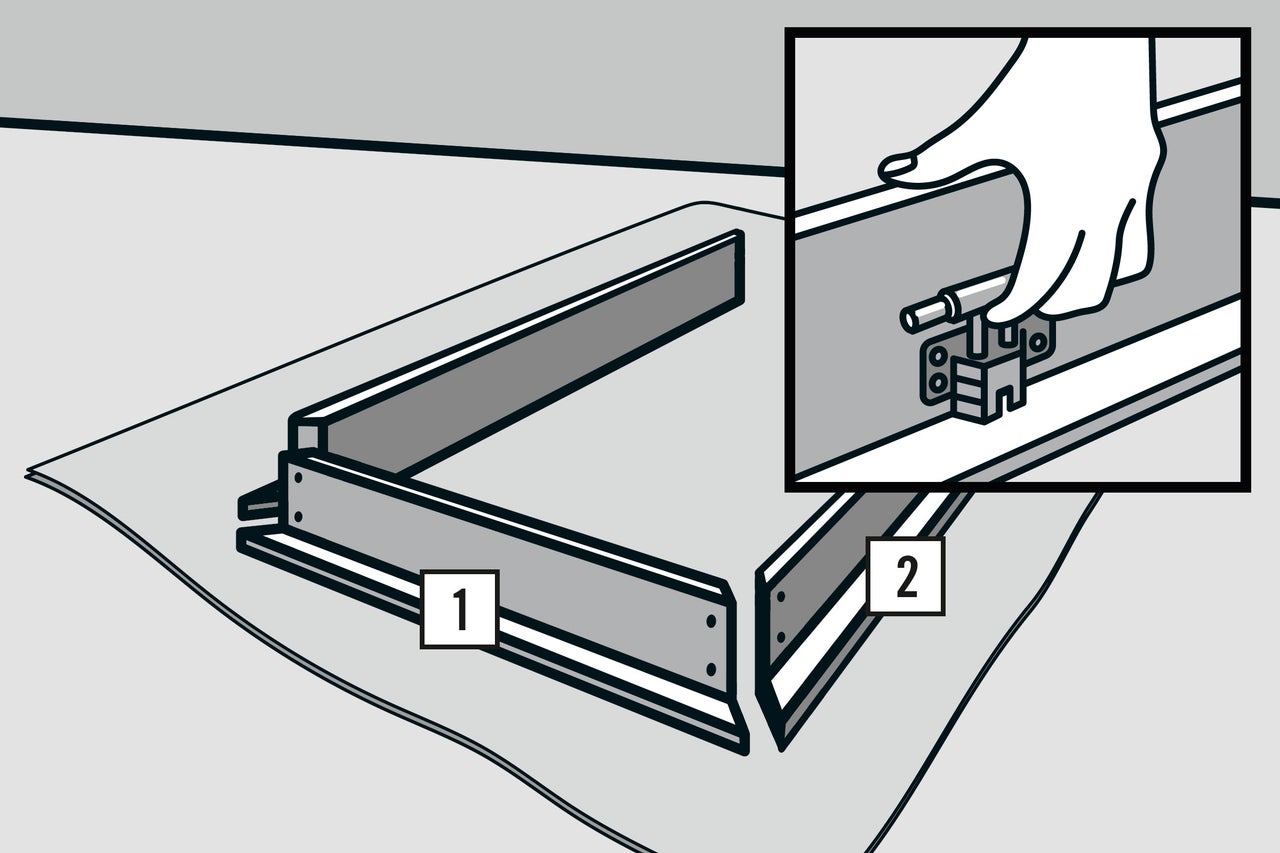

Avant d'assembler le cadre ou de monter la poignée, la marchandise doit être vérifiée pour contrôler l'absence de dommages. À ce moment, il est encore possible de remplacer des pièces individuelles sans difficulté. Place les parties du cadre avec le revêtement du pli vers le bas en forme de U sur un support propre. Retire la partie inférieure des paumelles de la garniture longitudinale.

anleitung glastuer einbauen 04
anleitung glastuer einbauen 04
05

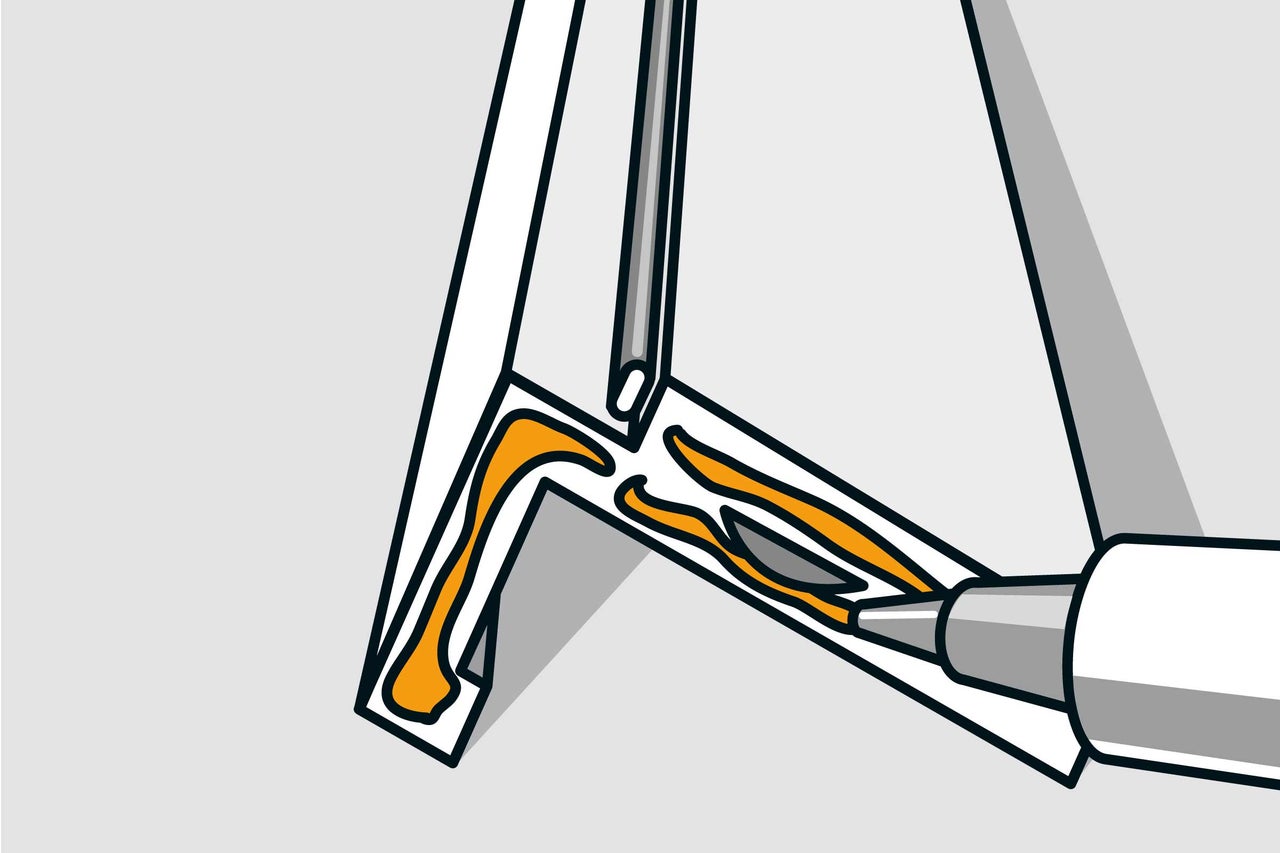

Applique de la colle blanche sur les surfaces biseautées des garnitures longitudinales et transversales ainsi que dans la rainure. Insère un ou deux ressorts en bois dans la rainure et raccorde les pièces du cadre.

anleitung glastuer einbauen 05
anleitung glastuer einbauen 05
06

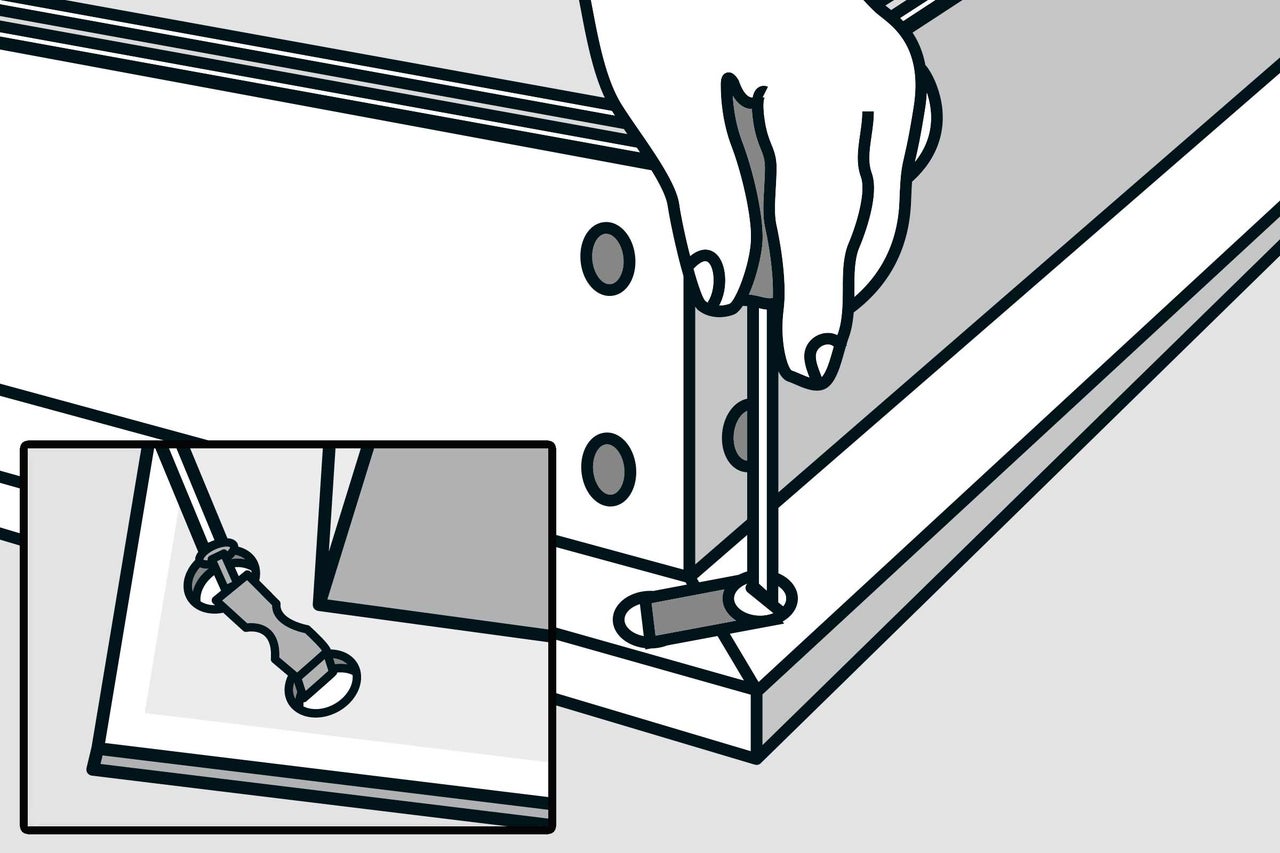

Les pièces assemblées sont installées et vissées sur les ouvertures prévues avec des raccords de cadre ou des raccords excentriques.

anleitung glastuer einbauen 06
anleitung glastuer einbauen 06
07

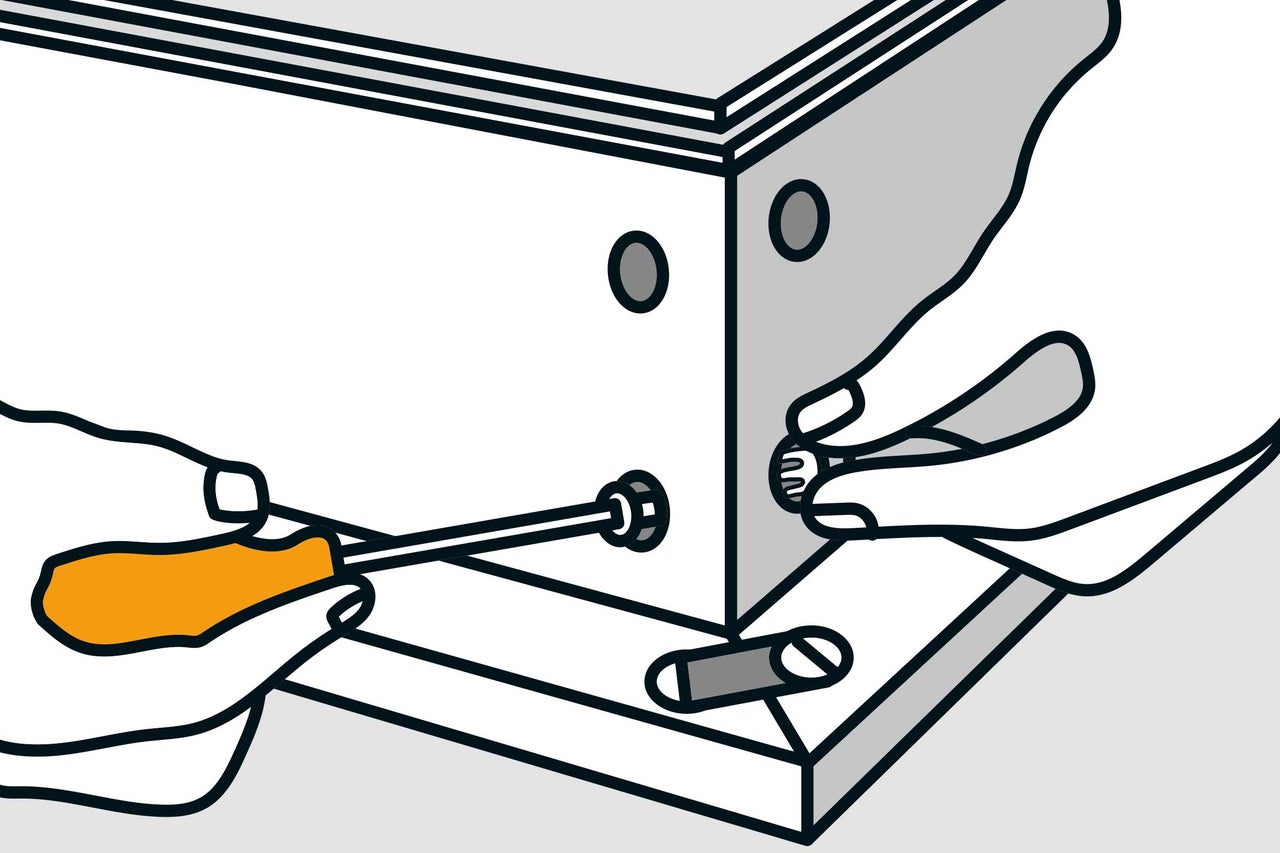

Relie ensuite les éléments entre eux à l'aide de vis de raccordement et des écrous à griffe. Le revêtement décoratif est monté selon le même principe.

anleitung glastuer einbauen 07
anleitung glastuer einbauen 07

Montage avec des écarteurs de châssis de porte

08

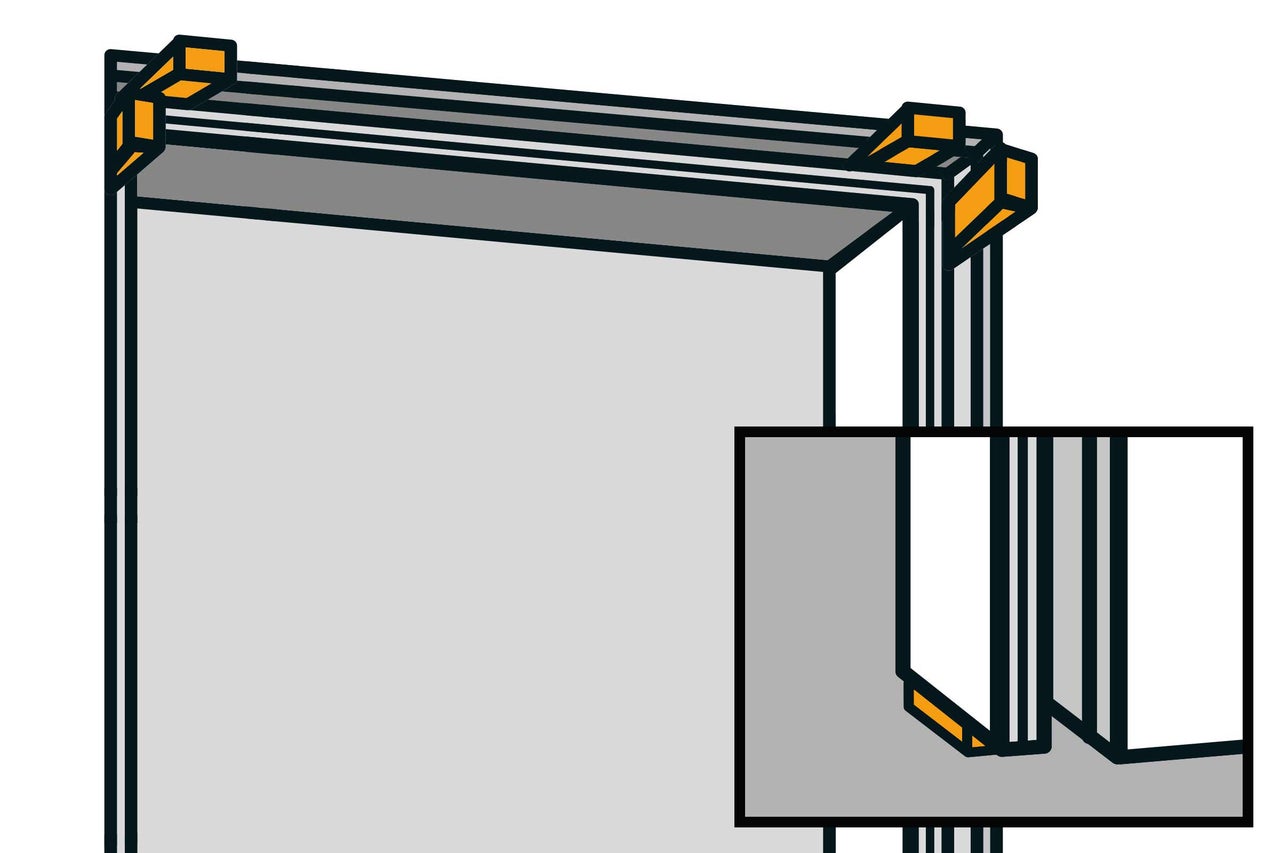

Place le cadre assemblé dans l'ouverture murale. Sur des sols durs comme le carrelage ou le stratifié, le cadre doit être à une distance de 3 mm par rapport au sol. Pour cela, place dessous des plaques de bois des deux côtés et laisse-les dans le joint. Le matériau de support doit légèrement revenir vers le bord visible. Le joint est comblé avec du silicone une fois les travaux terminés.

Pour les sols durs, caler en-dessous des plaques de bois de 3 mm.

anleitung glastuer einbauen 08
anleitung glastuer einbauen 08
09

Fixe le cadre sur les points d'angle supérieurs avec des cales en bois et mets-le de niveau avec un niveau à bulle. Vérifie ensuite l'ajustement vertical du cadre. En cas de différences, des corrections doivent être apportées en respectant également les dimensions de la largeur de la feuillure. L'espace entre le cadre et le mur est comblé des deux côtés par des cales ou plaques en bois au niveau des paumelles et de la gâche.

anleitung glastuer einbauen 09
anleitung glastuer einbauen 09
10

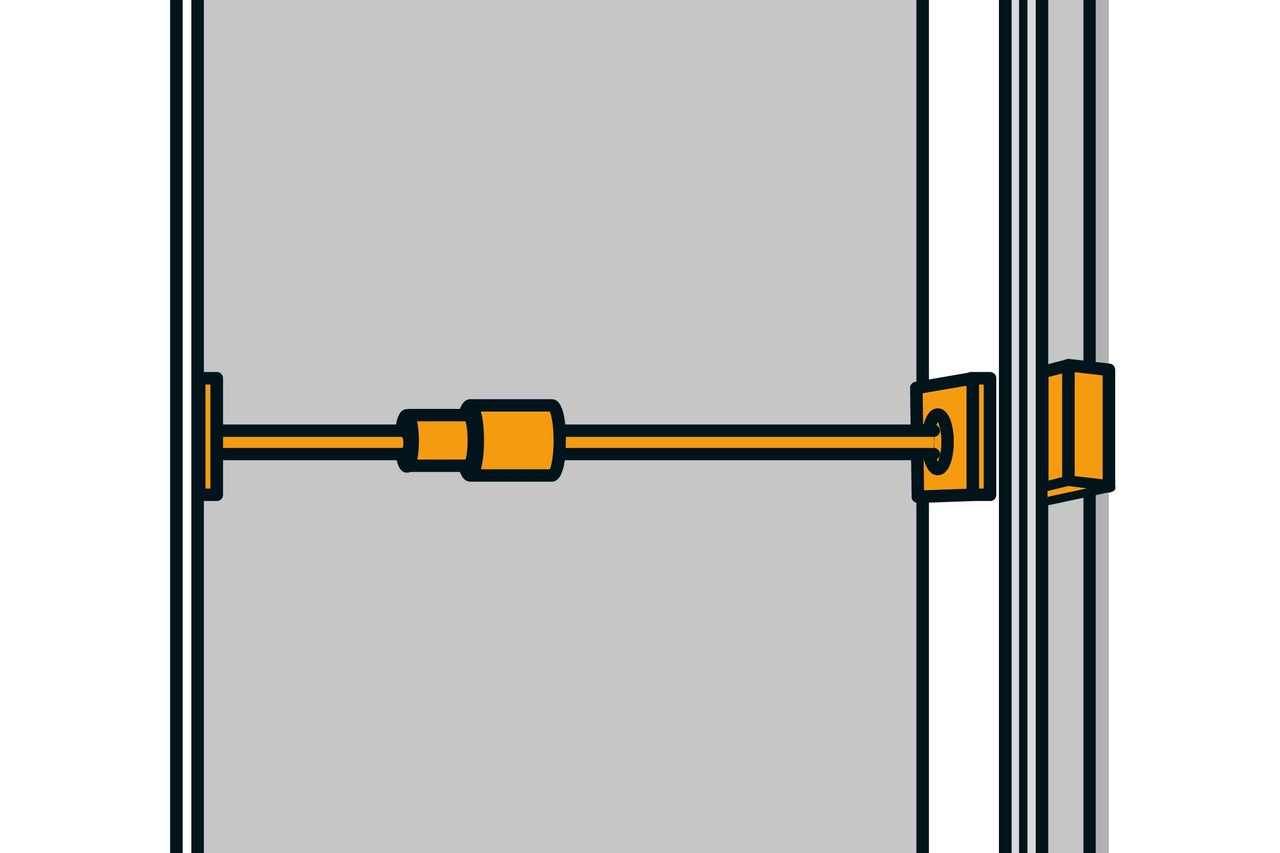

Place désormais les écarteurs de porte au niveau des garnitures arrière. Les espacements intérieurs doivent être identiques.

anleitung glastuer einbauen 10
anleitung glastuer einbauen 10
11

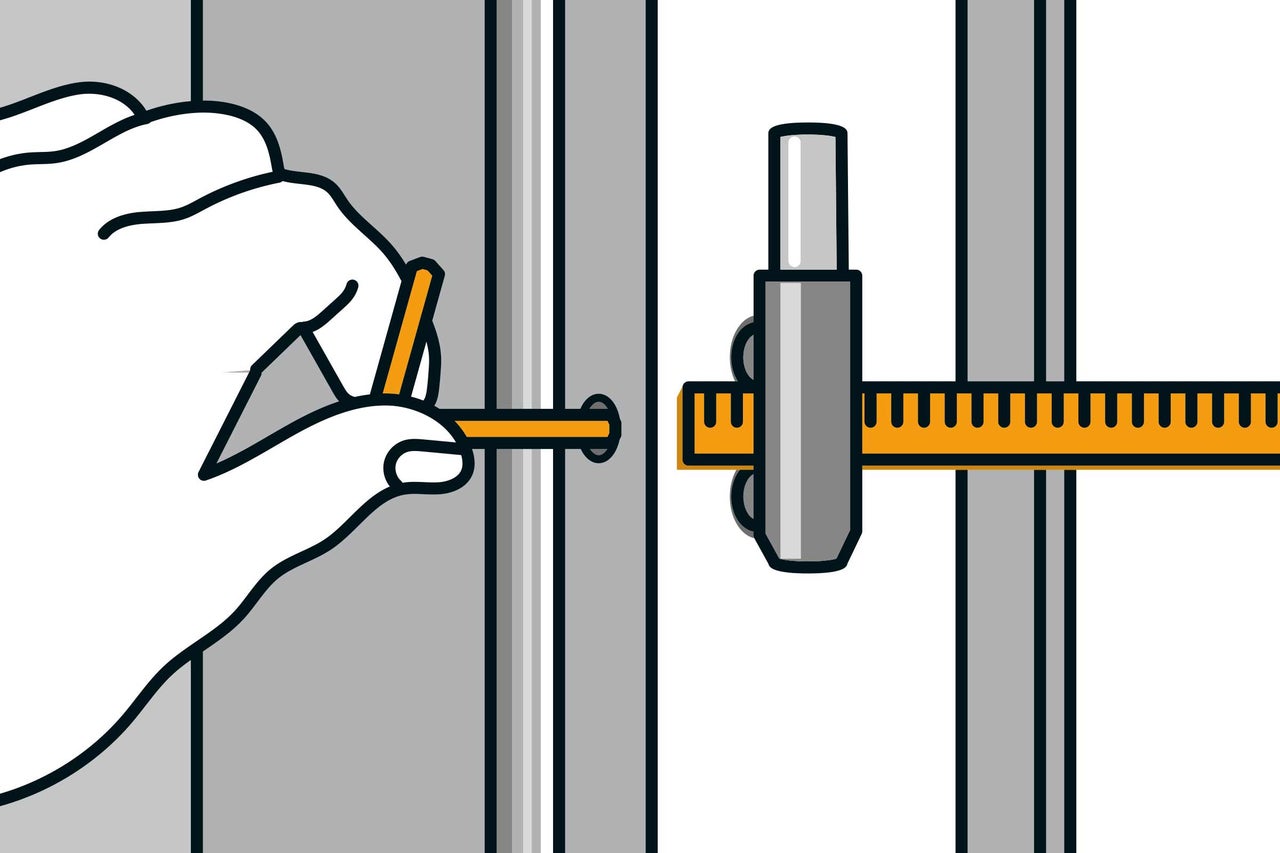

Les parties inférieures des paumelles peuvent alors être enfichées dans les perçages et être fixées avec une clé à six pans creux. Il est possible d'utiliser un mètre pliant comme entretoise. Accroche le vantail et vérifie son fonctionnement – c'est maintenant la dernière chance d'apporter des corrections!

anleitung glastuer einbauen 11
anleitung glastuer einbauen 11
12

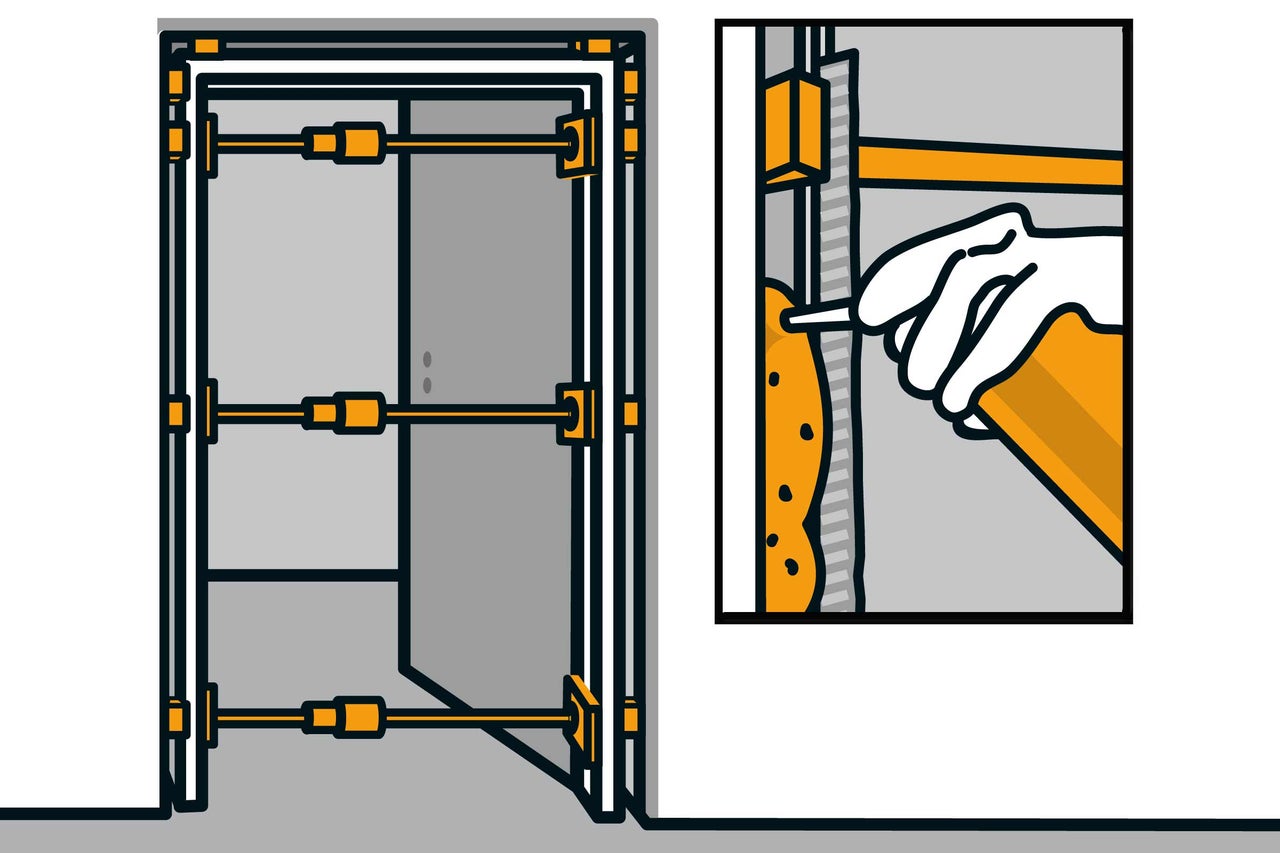

Mousser maintenant les interstices verticaux au mur en respectant les instructions du fabricant. Une fois la mousse durcie, les débordements peuvent être coupés. Retire désormais les écarteurs de porte et les garnitures arrière.

anleitung glastuer einbauen 12
anleitung glastuer einbauen 12
13

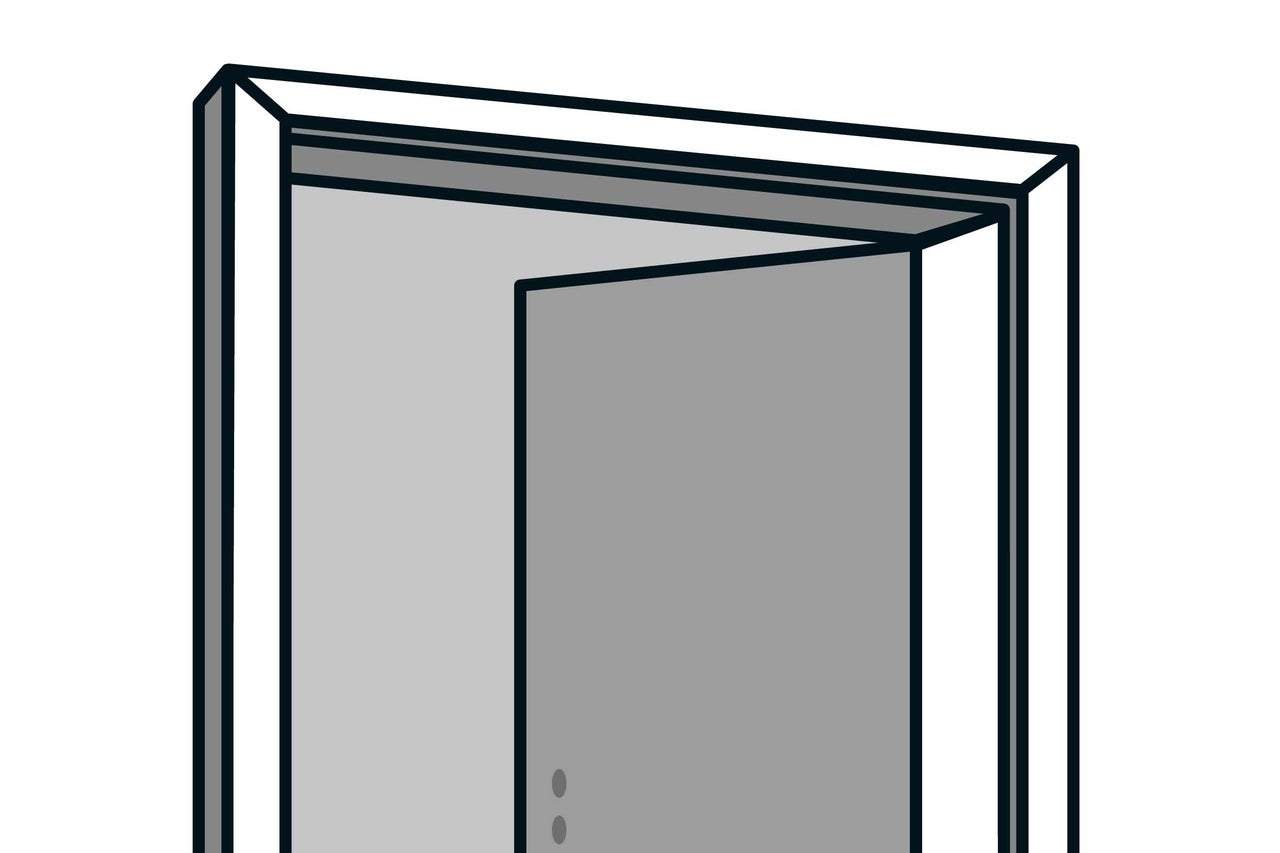

Le revêtement décoratif prémonté peut alors être garni de points de colle et être inséré ensuite dans la rainure du cadre. Il est possible de se passer de la colle si la profondeur d'insertion est suffisante.

anleitung glastuer einbauen 13
anleitung glastuer einbauen 13

Monter une porte intérieure vitrée

14

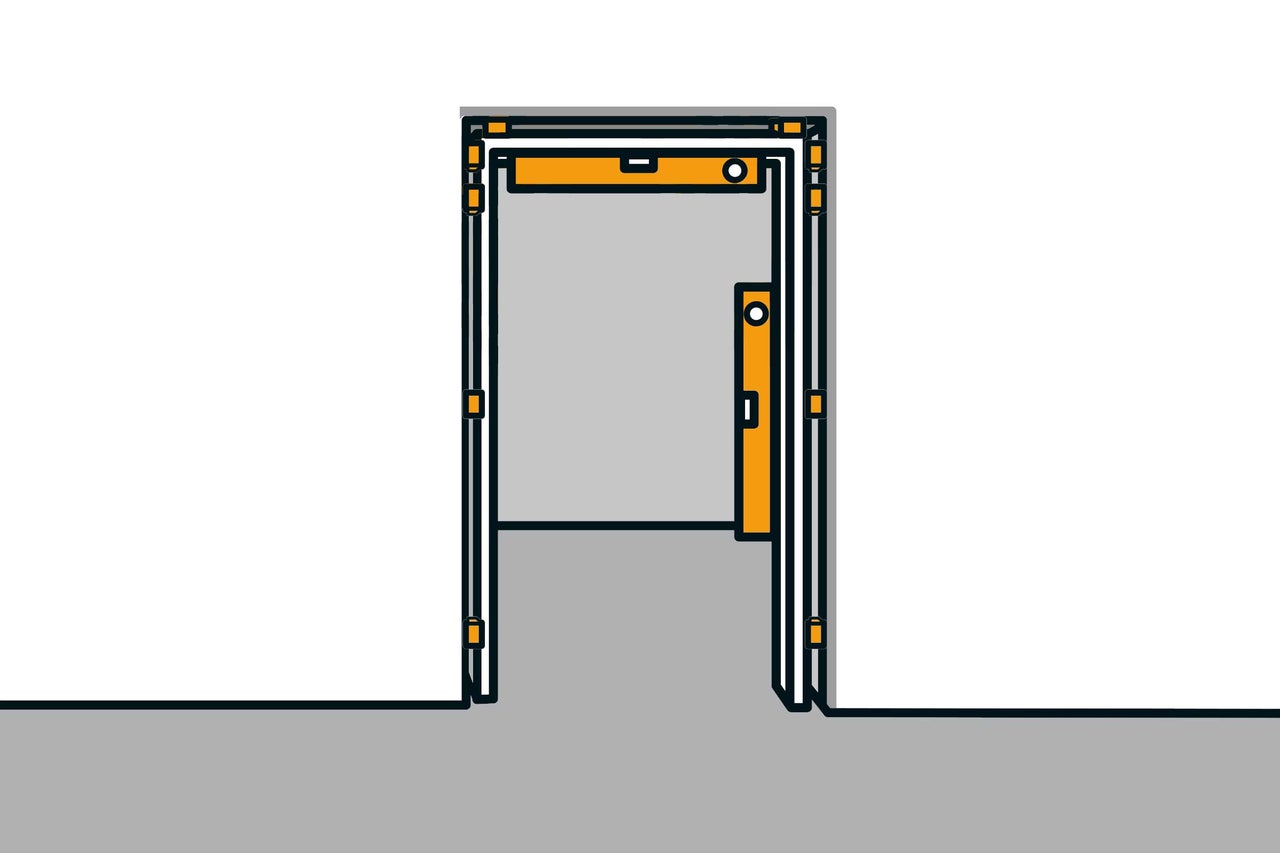

En cas de montage d'une porte vitrée, le cadre de porte est monté. Pour améliorer la stabilité, le cadre de porte est ancré sur les paumelles supérieurs via le pli du cadre avant de mousser les espaces creux. Pour cette fixation murale, reporte-toi aux recommandations du fabricant du cadre de porte utilisé. Sur le point de fixation, le cadre est calé derrière, par ex. avec une bande de panneau de fibres dur.

anleitung glastuer einbauen 16
anleitung glastuer einbauen 16
15

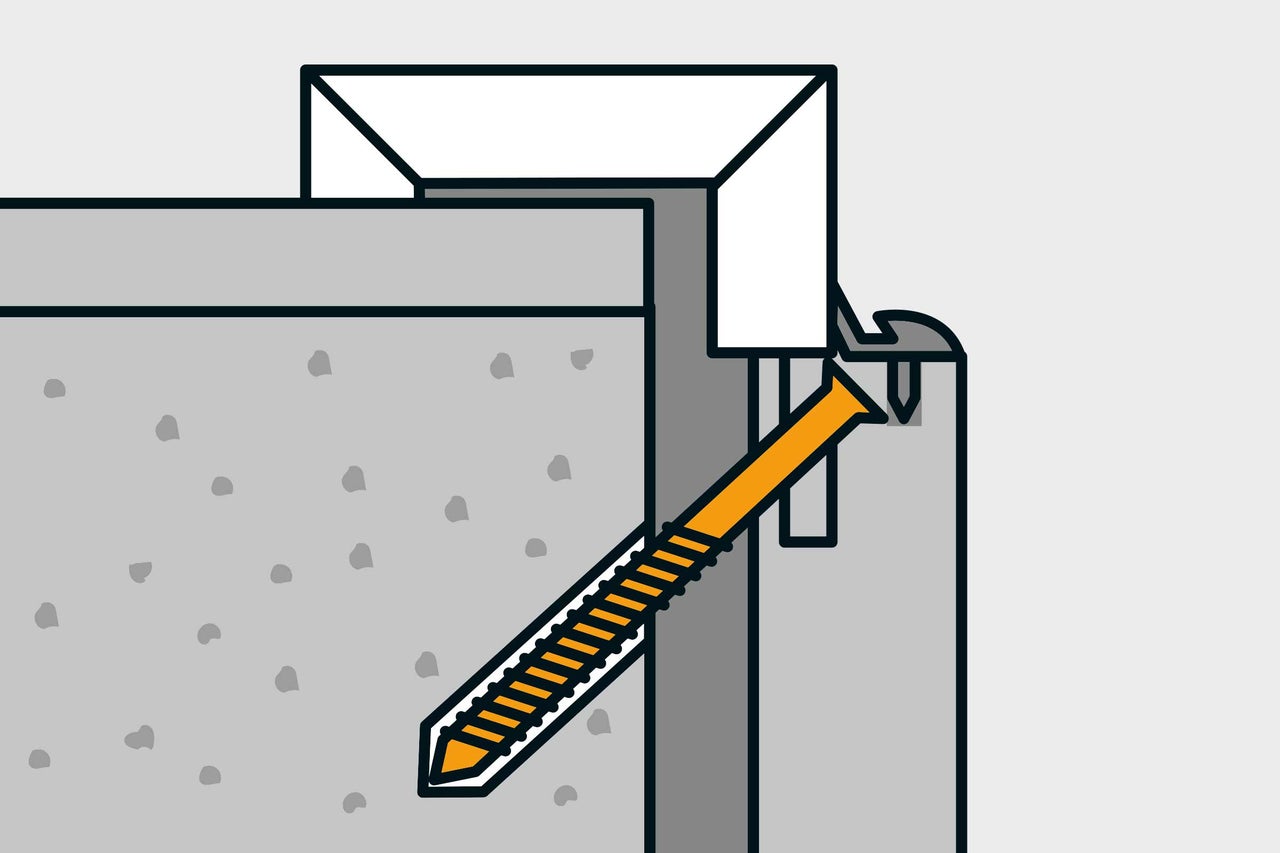

Retirer le joint avant de percer. Perce un trou en biais dans le pli dans la maçonnerie. Utilise alors de préférence un gabarit de perçage adapté.

anleitung glastuer einbauen 17
anleitung glastuer einbauen 17
16

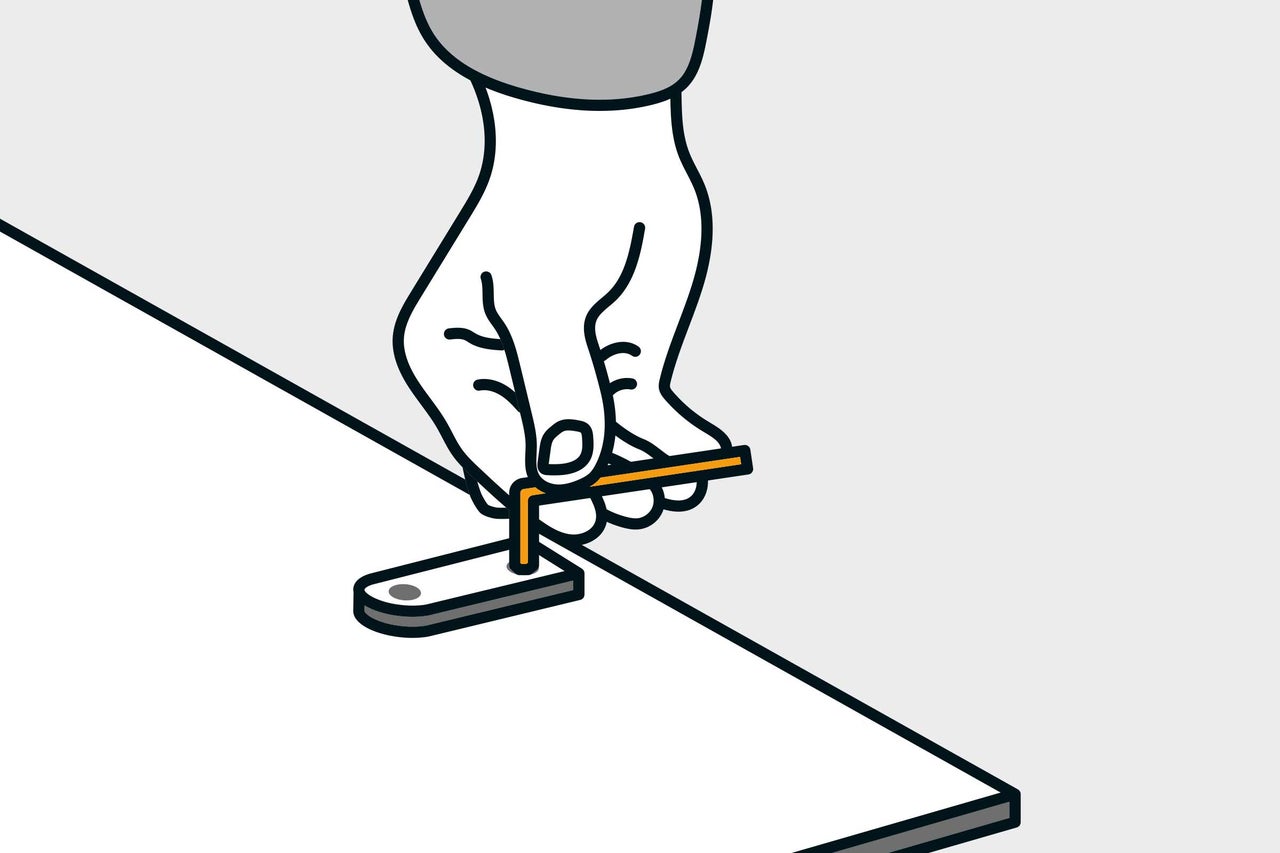

Une cheville doit ensuite être insérée, la vis serrée et le joint réenfiché. Utilise une vis à tôle pour le montage de la porte sur un mur muni de supports métalliques. Avant de pouvoir accrocher le vantail, les deux parties supérieures des paumelles doivent encore être montées sur le vantail – il est alors recommandé de placer le vantail de la porte sur deux tréteaux.

anleitung glastuer einbauen 18
anleitung glastuer einbauen 18
17

Tu dois suspendre le lourd vantail vitré en te faisant aider par quelqu'un d'autre. C'est plus facile à deux!

anleitung glastuer einbauen 19
anleitung glastuer einbauen 19
18

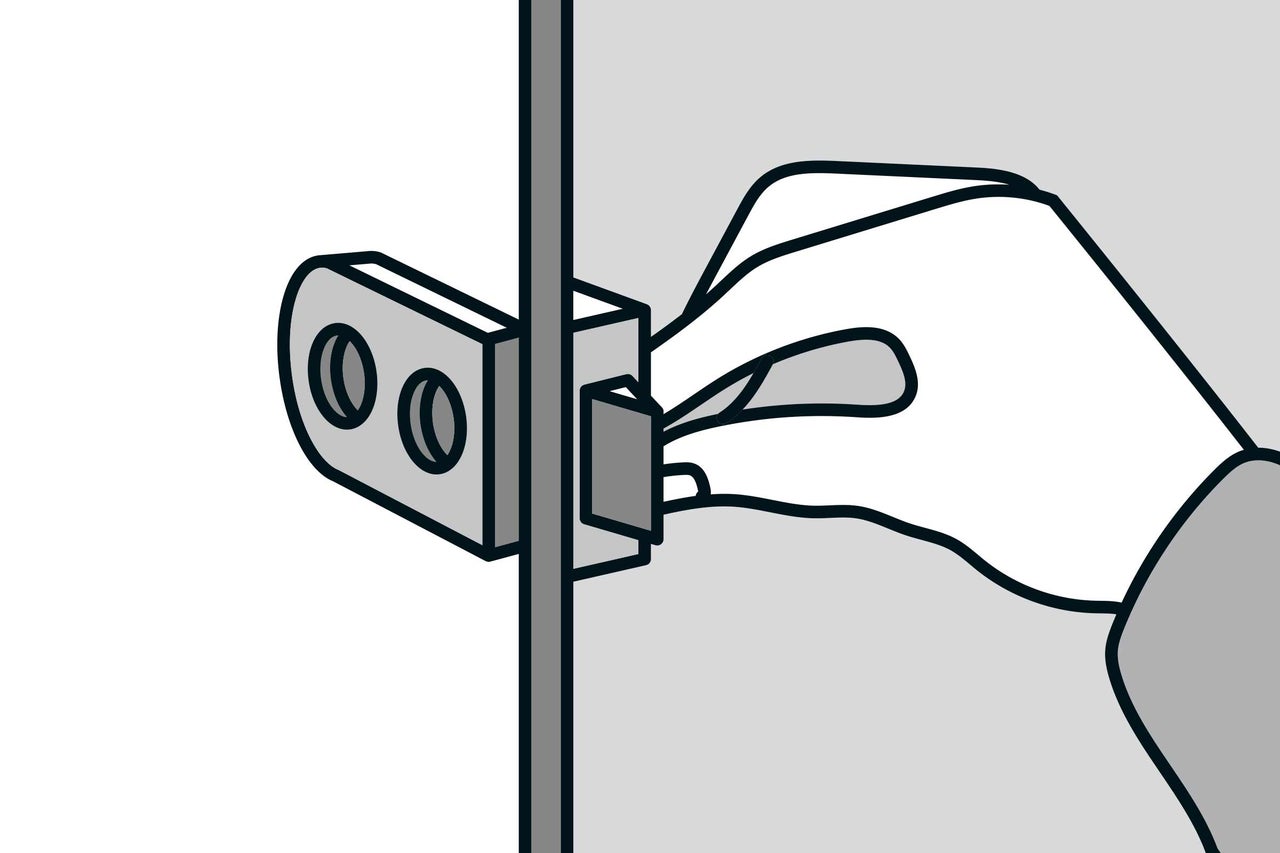

Pour finir, il faut monter le boîtier de serrure. Le cadre est alors moussé et le revêtement décoratif est monté.

anleitung glastuer einbauen 20
anleitung glastuer einbauen 20

Montage alternatif avec le kit de montage de cadre de porte

19

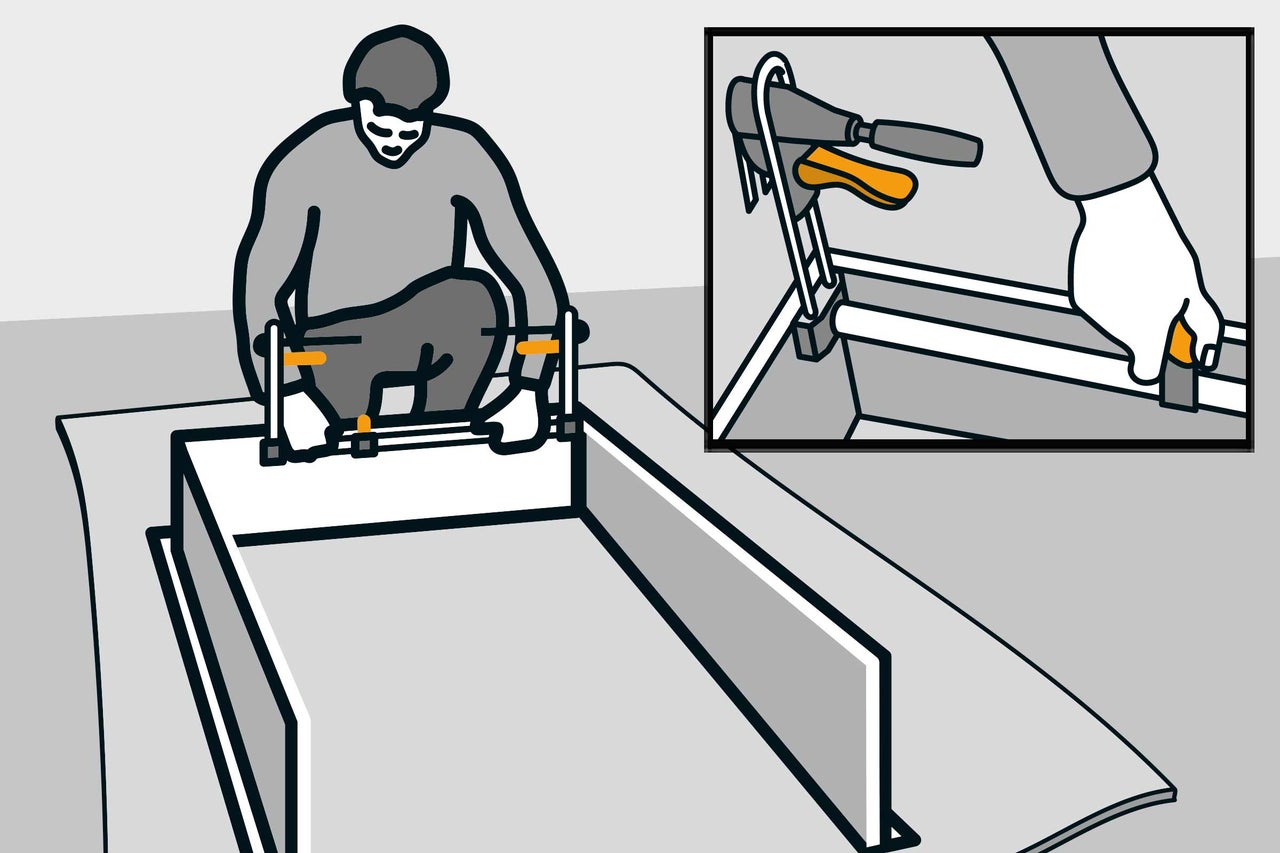

Installer un écarteur de porte sur la garniture transversale  et régler la largeur avec précision. Retire à nouveau l'écarteur de porte, place-le dans la zone centrale du cadre (côté serrure) et serre-le. Place ensuite un deuxième écarteur également avec la bonne largeur et serre-le à hauteur des paumelles inférieures.

anleitung glastuer einbauen 21
anleitung glastuer einbauen 21
20

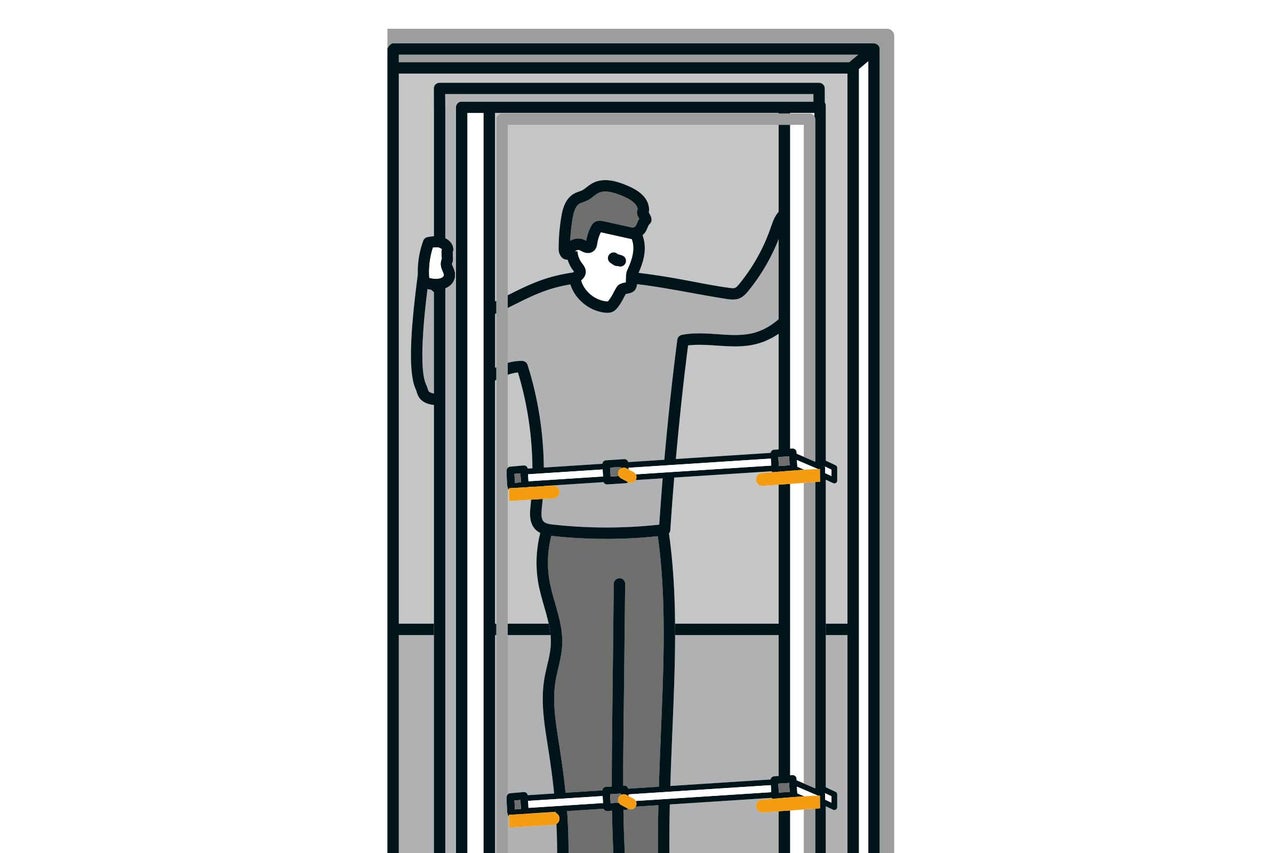

Le cadre peut alors être aligné et placé dans l'ouverture de porte. Pour les sols durs (par ex. carrelage), une plaque de support de 3 mm est installée en-dessous et le joint est ensuite comblé avec du silicone.

anleitung glastuer einbauen 22
anleitung glastuer einbauen 22
21

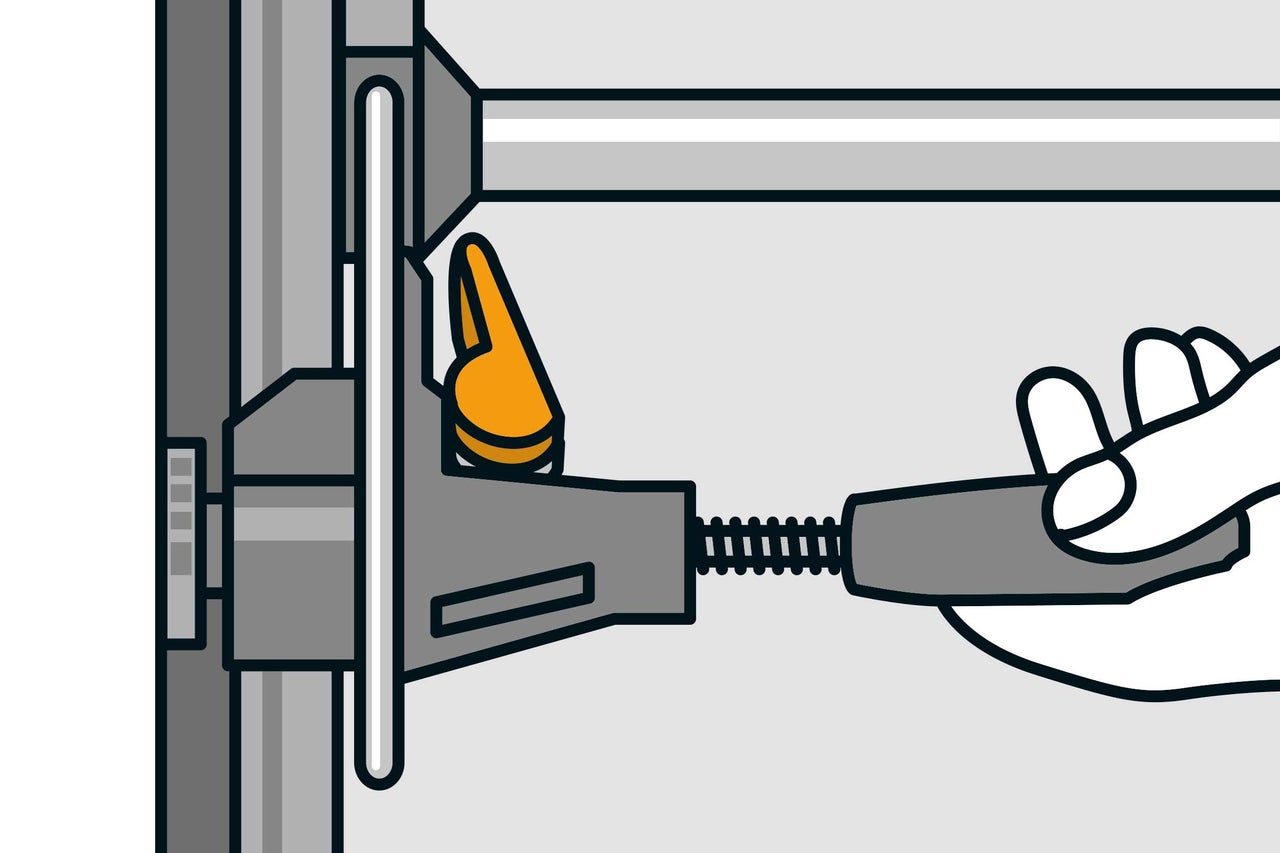

Serre une éclisse d'alignement sur la garniture oblique en haut à droite et à gauche. Comme décrit auparavant, la garniture oblique est d'abord alignée avec le niveau à bulle. L'alignement et la fixation de la garniture transversale sont réalisés avec les deux éclisses d'alignement.

anleitung glastuer einbauen 23
anleitung glastuer einbauen 23
22

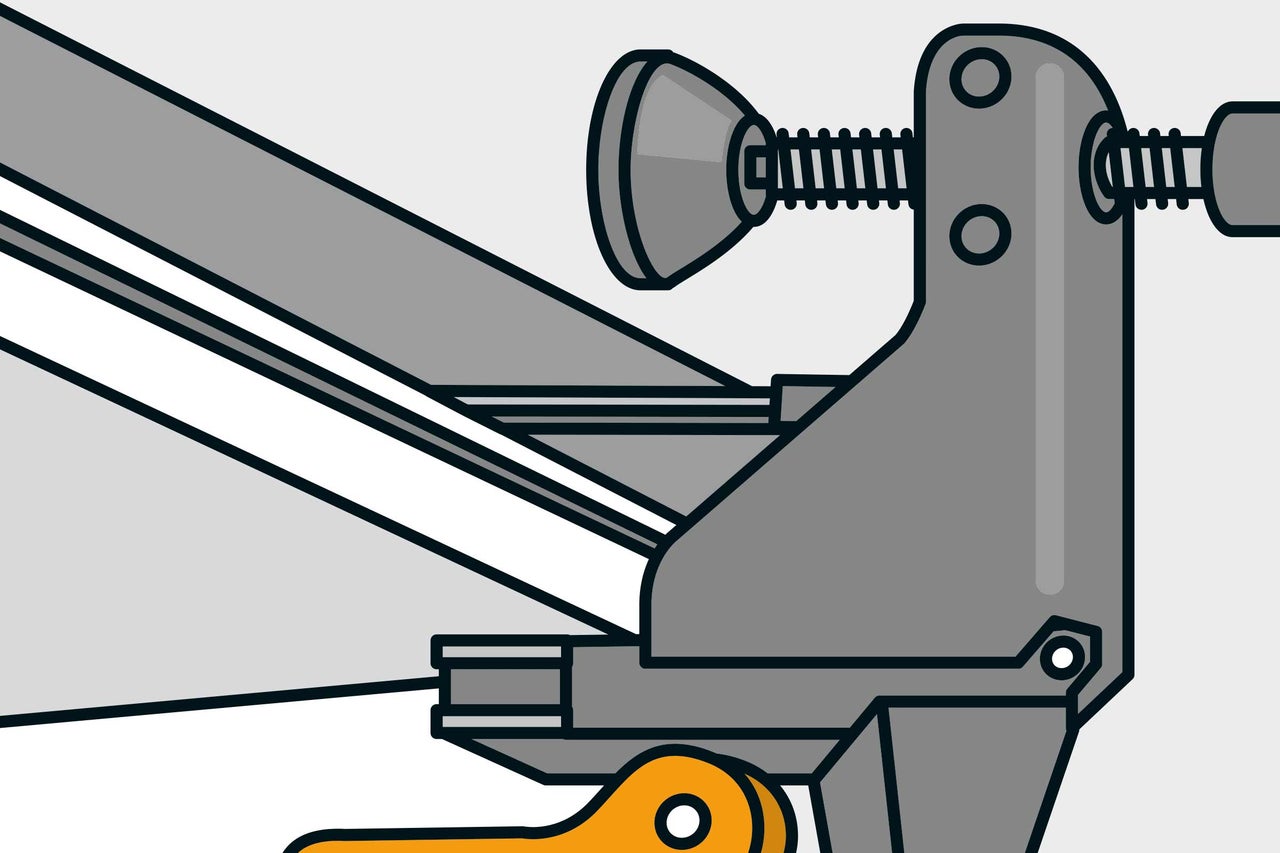

Lorsque la garniture transversale est alignée horizontalement, la garniture verticale est vérifiée à l'aide d'un niveau à bulle et alignée avec précision sur les deux écarteurs de porte. L'écartement mural de la garniture longitudinale peut aussi être réglé avec précision avec ces derniers. Ensuite, comme décris plus haut, mousser les cavités avec de la mousse pour cadre en respectant les instructions du fabricant.

anleitung glastuer einbauen 24
anleitung glastuer einbauen 24

Sceller le joint de sol

23

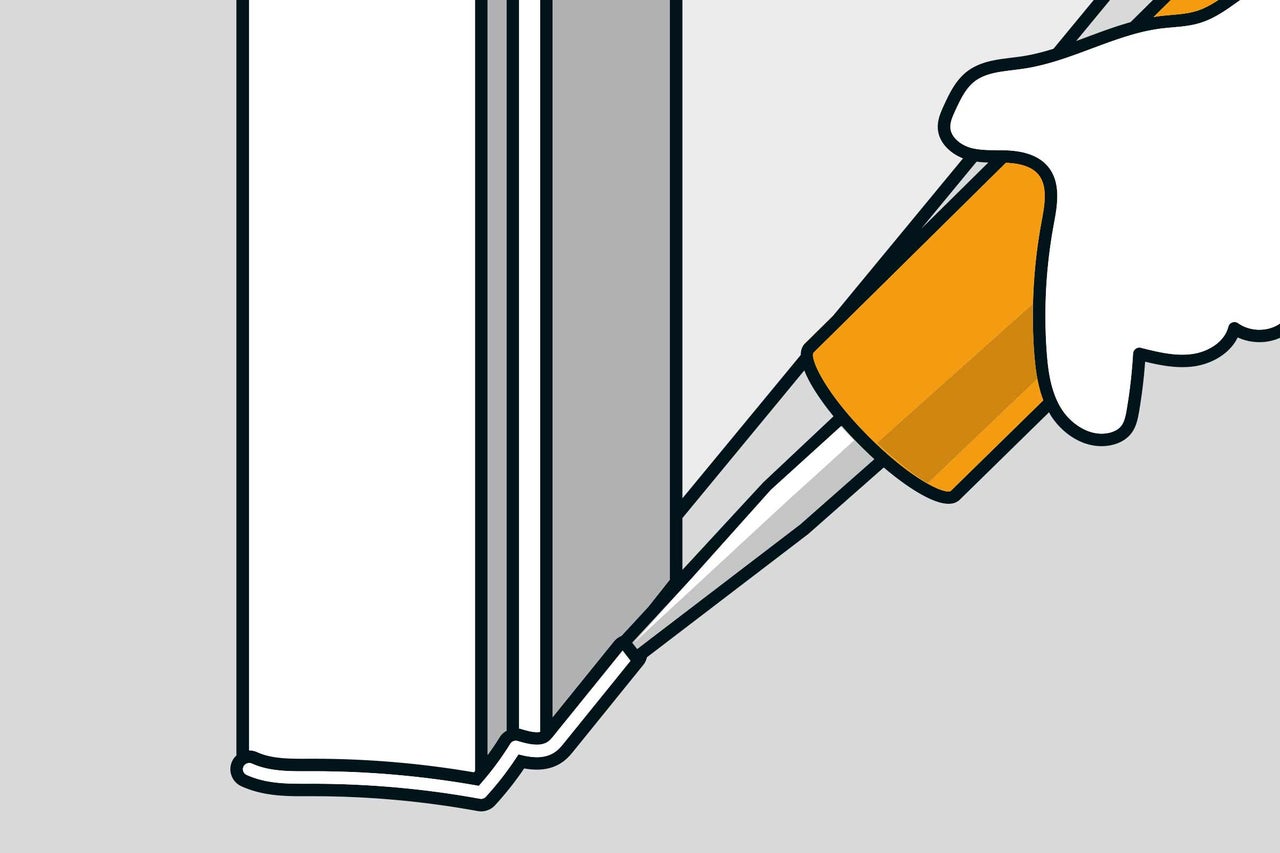

Scelle le châssis au niveau du sol avec du silicone sanitaire avant le premier nettoyage des sols durs (par ex. carrelage). Respecte également les instructions de mise en œuvre du fabricant pour éviter les décolorations sur certains sols en pierre par exemple.

anleitung glastuer einbauen 25
anleitung glastuer einbauen 25

Combinaison de cadres de portes en bois Pertura avec des portes lourdes

Si tu souhaites utiliser des portes lourdes pesant plus de 40 kg (par ex. des portes en aggloméré massif ou des portes entièrement vitrées), tu dois utiliser 4 vis pour les logements de paumelle (partiellement prémontés, livrés en vrac avec les portes de maison de campagne), sans quoi ils risquent de se desserrer en utilisation continue et de ne plus être fixés.

Tu dois également visser la paumelle à l'ouvrage de maçonnerie. Pour le vissage du logement de paumelle, utilise des vis universelles de dimension 3,5 x 25 (n° d'art. 7818031).

En plus des 4 vis du logement de paumelle, une partie inférieure de paumelle spéciale est absolument nécessaire. Cette partie inférieure de paumelle (N° d'art. 5973813) est beaucoup plus stable grâce à sa branche plus longue et garantit de combiner sans problème les cadres en bois avec des portes lourdes
