Construire un mur en gabion soi-même

Les pierres derrière les barreaux! Les gabions sont toujours très tendance. Pas étonnant car ils sont tellement pratiques et peuvent être construits de façon individuelle. Dans ces instructions de l'Atelier brico, nous te montrons comment faire!

Temps de lecture 1 min.
Défi
Temps de travail nécessaire 2 Jour(s)
Créateur(s) 1

Tu auras besoin de

Préparatifs

01

Avant de prévoir la réalisation d'un gabion, renseigne-toi auprès des autorités compétentes pour savoir si tu es autorisé à réaliser ton projet de construction comme tu le souhaites. Vérifie également, par exemple sur le plan de ta maison, si des conduites sont situées sous le futur emplacement du gabion. Les gabions doivent être construits à une distance de sécurité de 30 cm par rapport à la façade pour ne pas endommager son étanchéité.

Ces instructions décrivent la construction d'un mur en gabion ayant une fonction d'occultation entre deux terrasses d'une maison jumelle.

gabione selber bauen anleitung as 01
gabione selber bauen anleitung as 01

Conseil

Avant de commencer les travaux, protège les terrasses avec un film ou un feutre non-tissé; le film tiendra mieux si tu humidifies les surfaces situées en-dessous. Commence par enlever la couche d'herbe située entre les deux terrasses sur une profondeur de 5 cm et aplanis la surface.

02

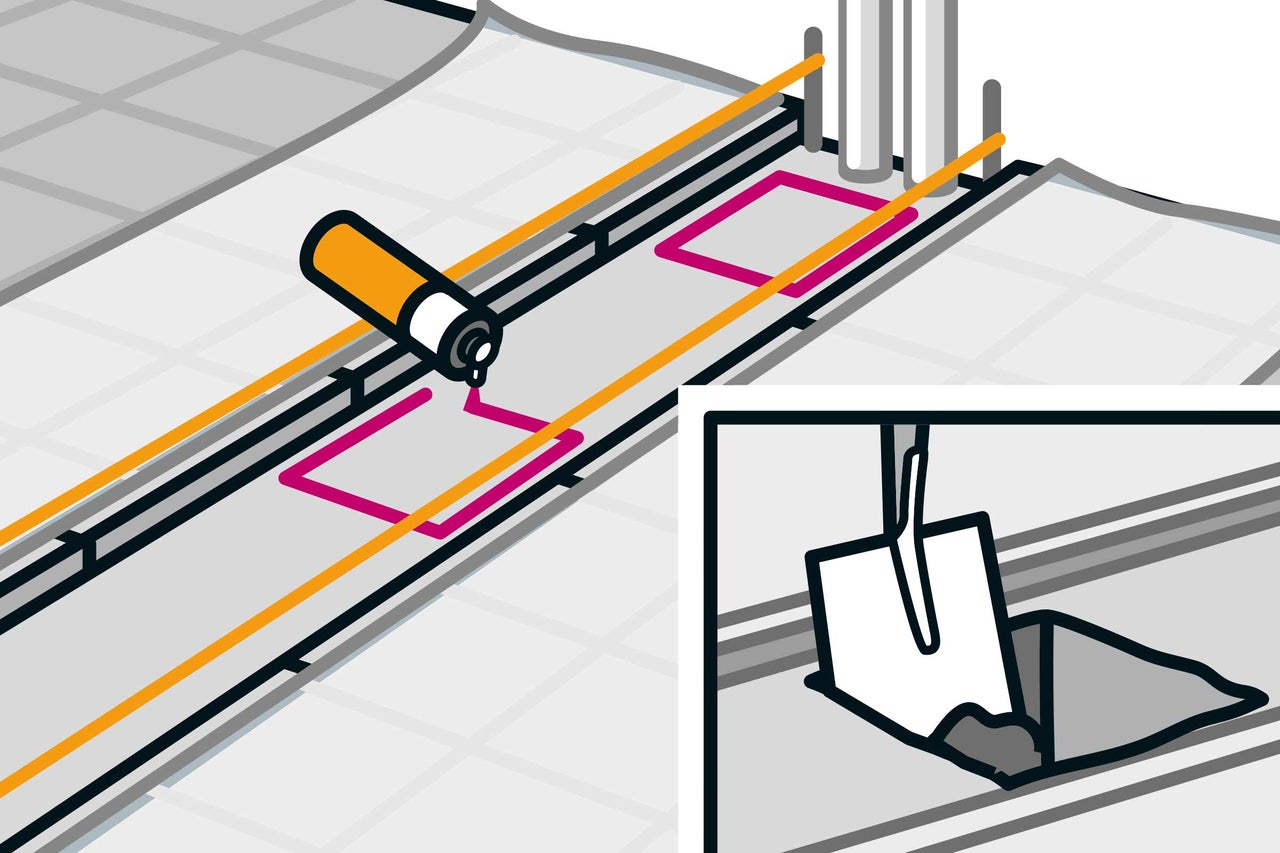

Avant de passer à l'étape suivante, tu dois déterminer l'espace entre les fondations. Pour cela, effectue un croquis basé sur les dimensions de la clôture. Balise le tracé des fondations à l'aide d'un cordeau de maçon, puis marque les emplacements avec un spray de marquage. Les trois fondations des trois poteaux doivent mesurer 30 x 30 cm. Les trous doivent être creusés à 80 cm de profondeur pour que les fondations soient protégées contre le gel. Selon la région où tu te trouves, la profondeur hors-gel peut être supérieure à 80 cm ; renseigne-toi auprès du service de l'urbanisme compétent.

03

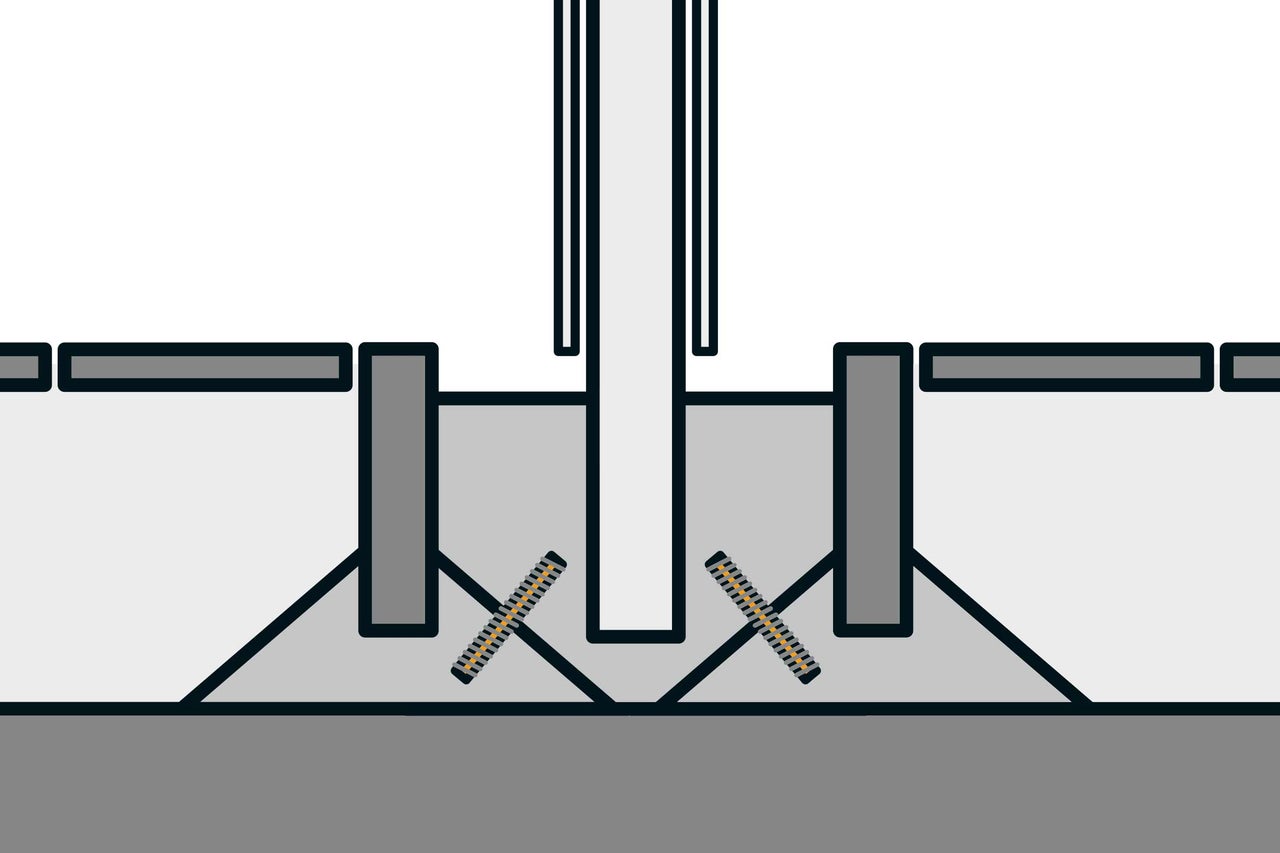

Tu es gêné par quelque chose qui ne peut pas être enlevé, par ex. les fondations de la terrasse? Si tu ne peux pas percer jusqu'à 80 cm, tu dois alors faire des fondations plus larges, dans notre exemple jusqu'au bord extérieur de la terrasse. Pour augmenter la stabilité, tu peux lier le béton fraîchement coulé avec les fondations existantes, par exemple avec des tiges filetées.

Elles sont fixées avec le mortier d'injection dans les fondations existantes avant de bétonner comme armature. Mais les fondations du mur en gabion seront plus stables si tu réduis l'obstacle le plus possible, par exemple avec un marteau perforateur et un burin.

gabione selber bauen anleitung as 02
gabione selber bauen anleitung as 02
04

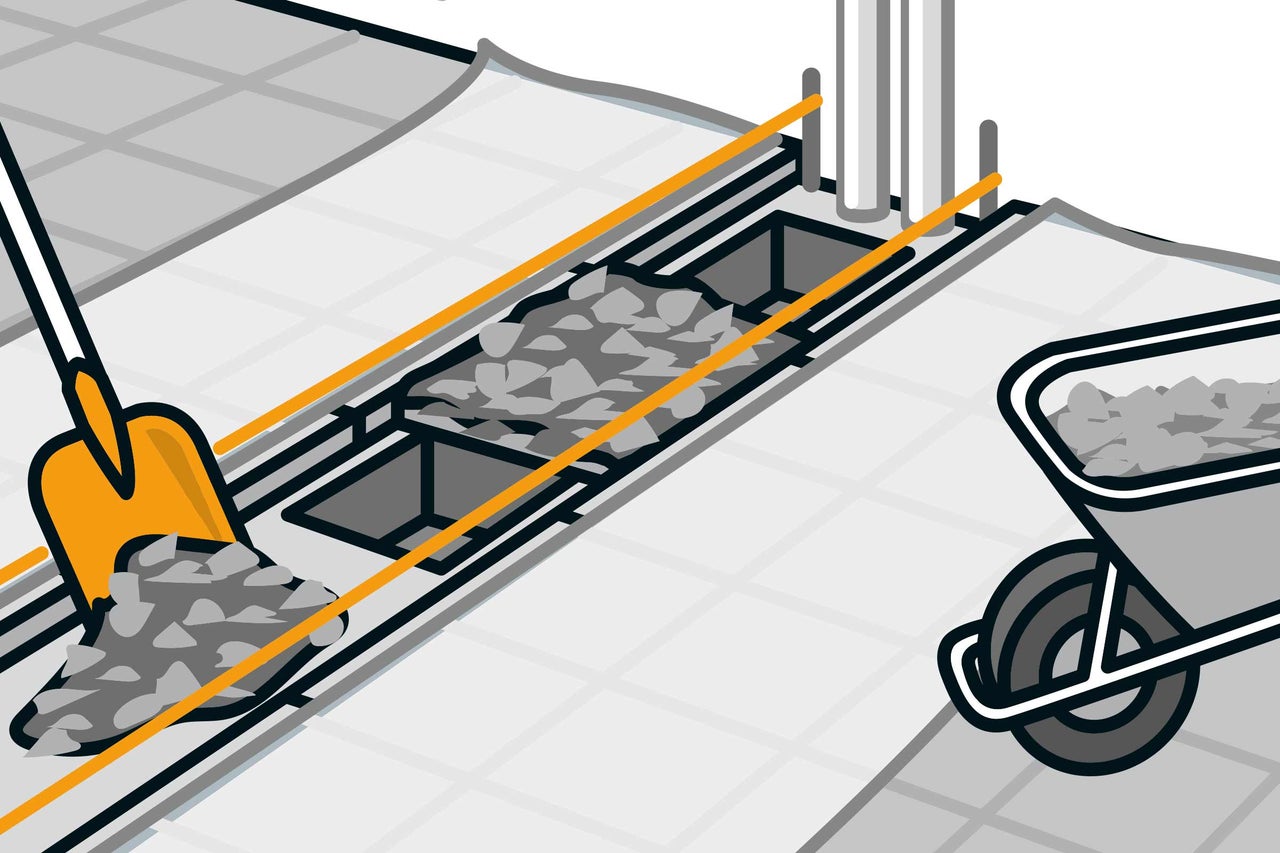

Répands du gravier sur la surface située autour des trous et aplanis la surface à l'aide de la règle de maçon. Il servira ensuite de support pour les pierres utilisées pour remplir le gabion. Compacte la couche avec le compacteur manuel. Ne va pas trop près des bords du trou pour que celui-ci ne se casse pas.

gabione selber bauen anleitung as 03
gabione selber bauen anleitung as 03
05

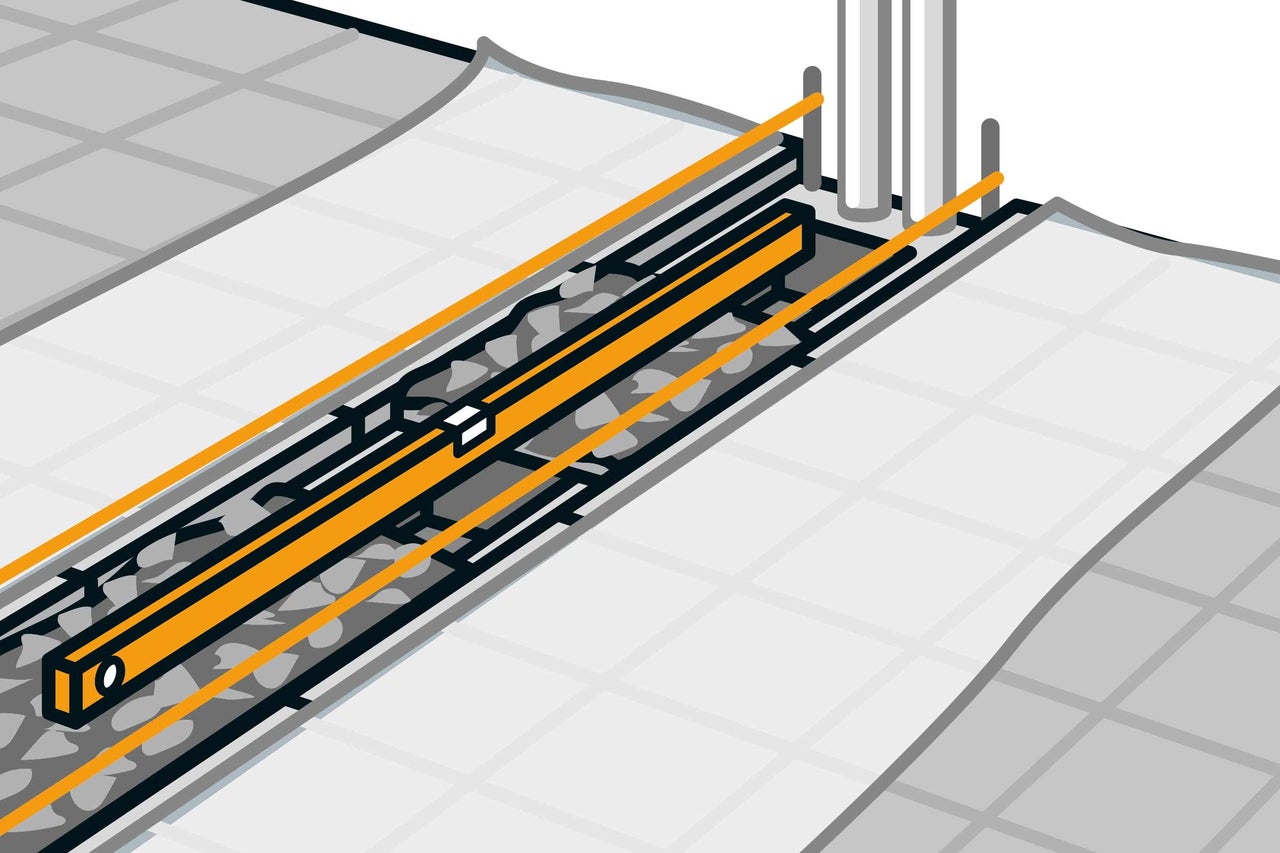

Vérifie l'horizontalité de la couche de gravier avec la règle de maçon et le niveau à bulle et corrige-la si nécessaire.

gabione selber bauen anleitung as 04
gabione selber bauen anleitung as 04

Poser une clôture

06

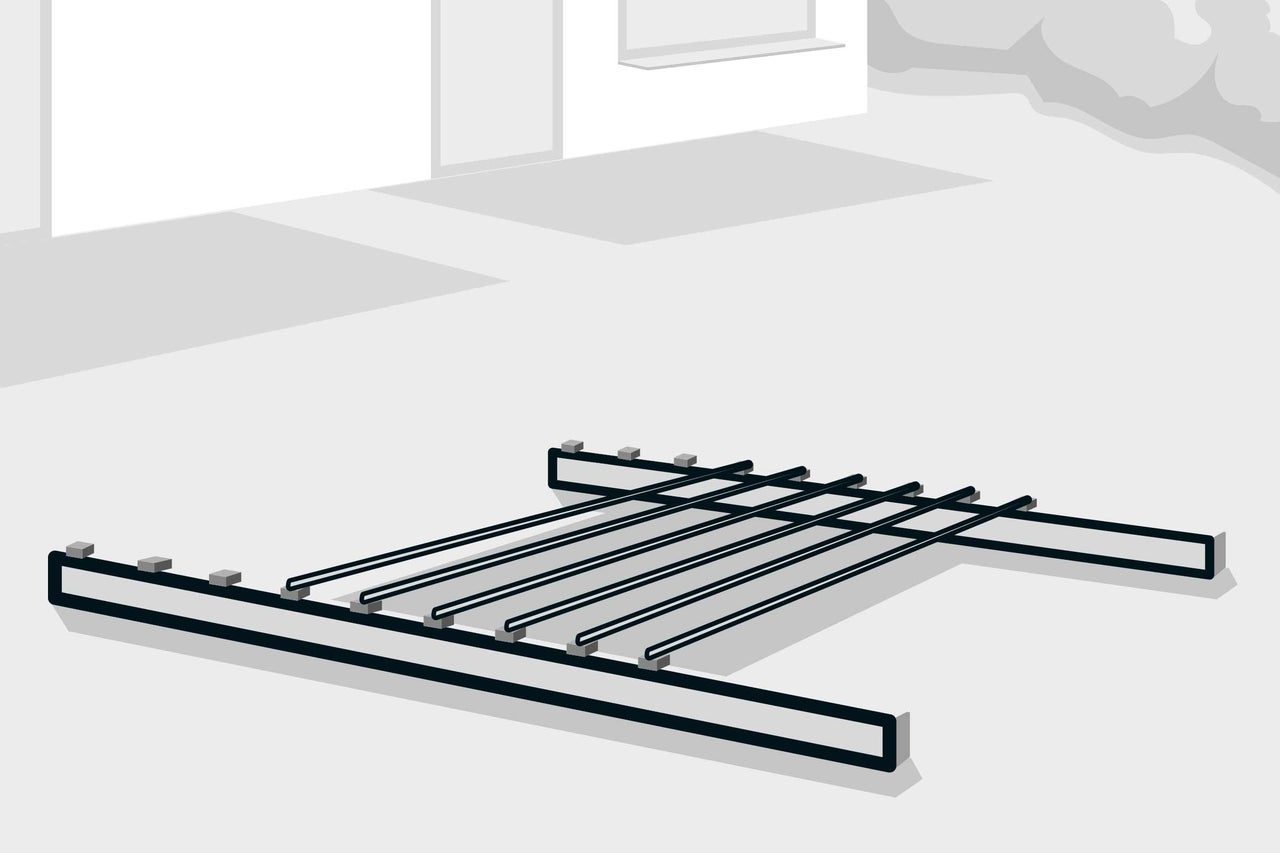

Procède maintenant au pré-montage des panneaux de grillage. Commence par un panneau double fils inférieure que tu montes sur deux poteaux: sur le premier poteau, le panneau est monté de façon alignée sur le côté extérieur, sur le poteau suivant uniquement jusqu'au milieu pour que le deuxième panneau ait encore de la place. Conserve un écart d'exactement 80 cm en haut jusqu'à l'extrémité du poteau pour que le panneau supérieur ait suffisamment de place.

gabione selber bauen anleitung as 05
gabione selber bauen anleitung as 05
07

(Le gabion aura une hauteur de 1,80 m. les clôtures inférieures mesurent un mètre, il doit donc rester 80 cm en haut pour les clôtures supérieures.)

08

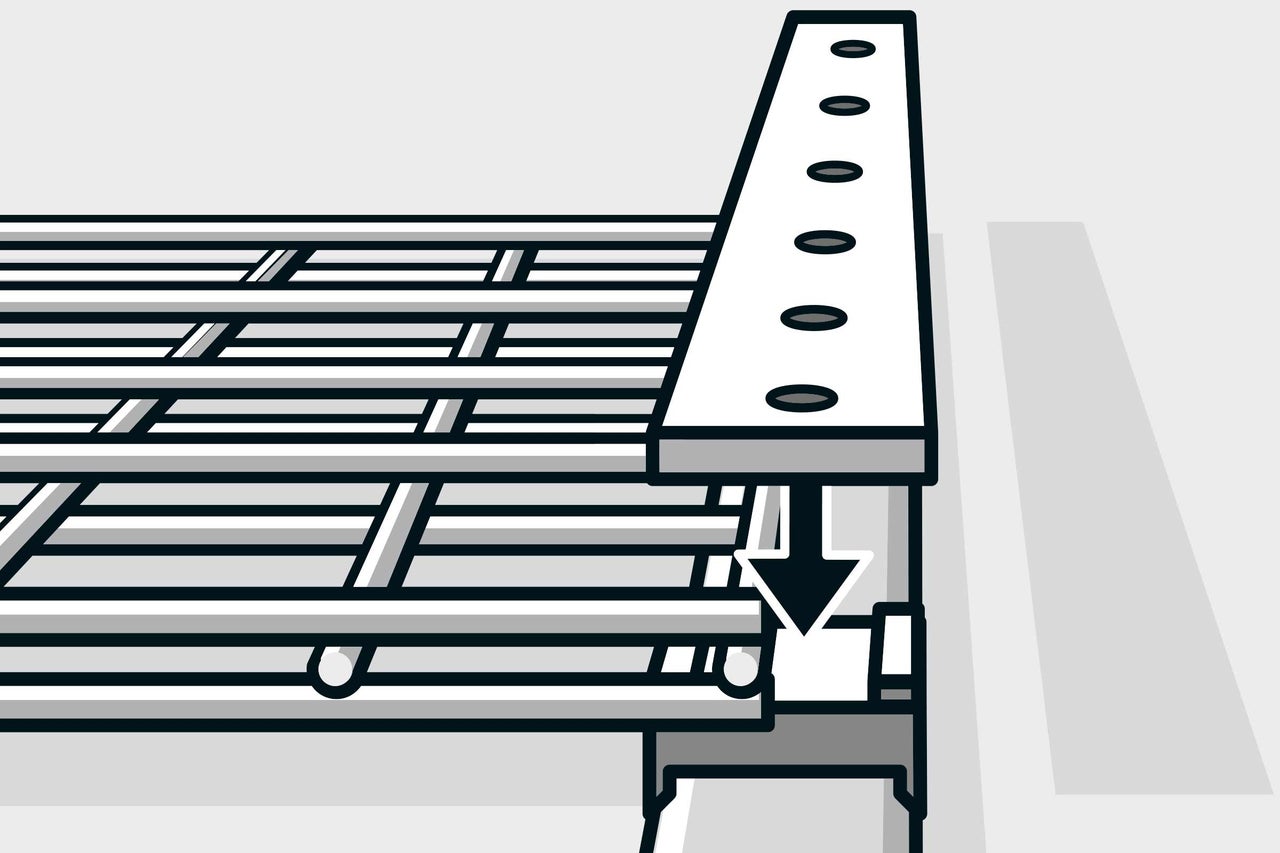

Visse les fers plats sur les poteaux - vérifie encore une fois l'écart de 80 cm vers le haut - car à ce stade-là, tu peux encore décaler les panneaux. Sur la face opposée, monte un autre panneau de grillage pour que l'élément soit tout de suite stable dans les trous de fondations dès son installation.

gabione selber bauen anleitung as 06
gabione selber bauen anleitung as 06

Poser une clôture avec des fondations

09

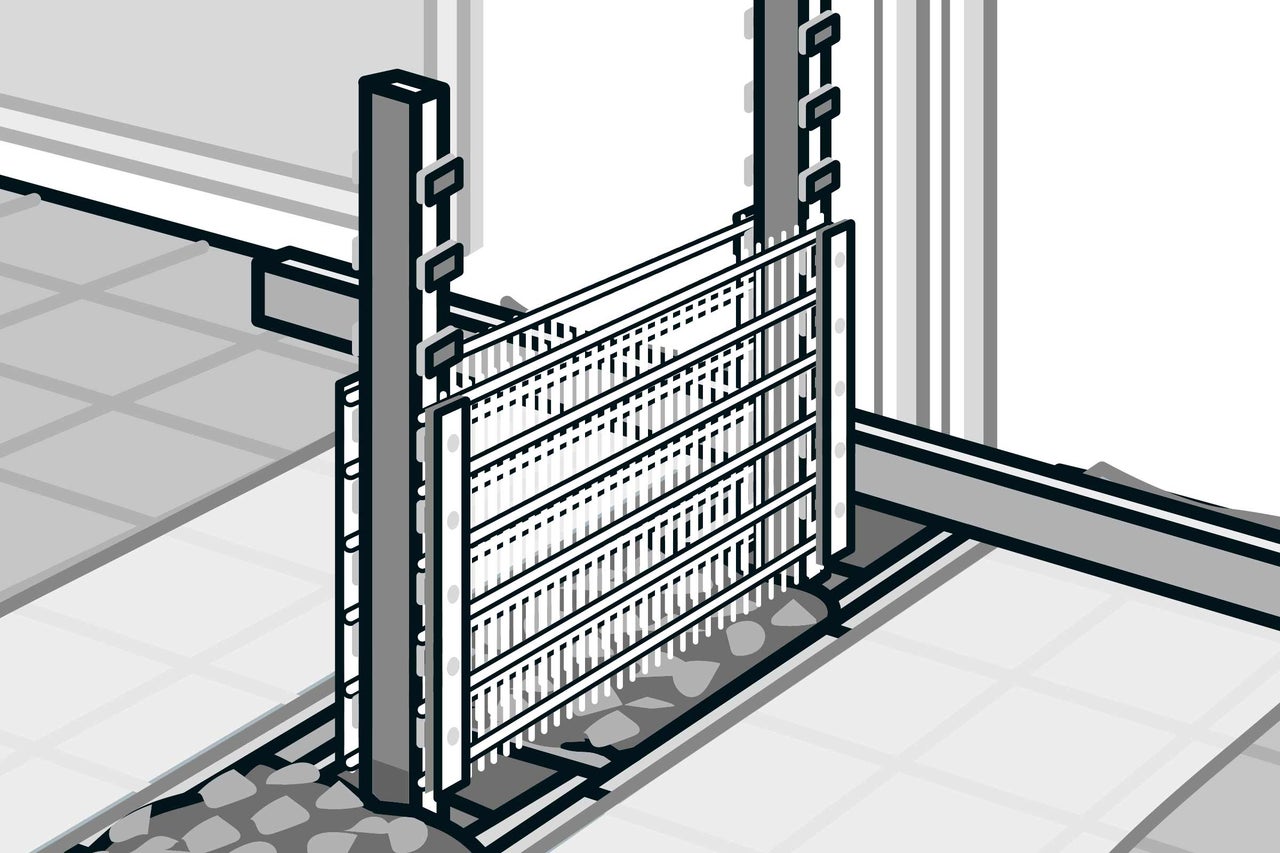

Place cette cage grillagée dans les deux premiers trous et mets-la dans la position souhaitée.

gabione selber bauen anleitung as 07
gabione selber bauen anleitung as 07
10

Fixe la cage grillagée dans les trous de fondation sans trop la serrer à l'aide d'un bois équarri et de serre-joints. Aligne-la à l'aide d'un niveau à bulle et veille à ce que les poteaux soient alignés.

gabione selber bauen anleitung as 08
gabione selber bauen anleitung as 08
11

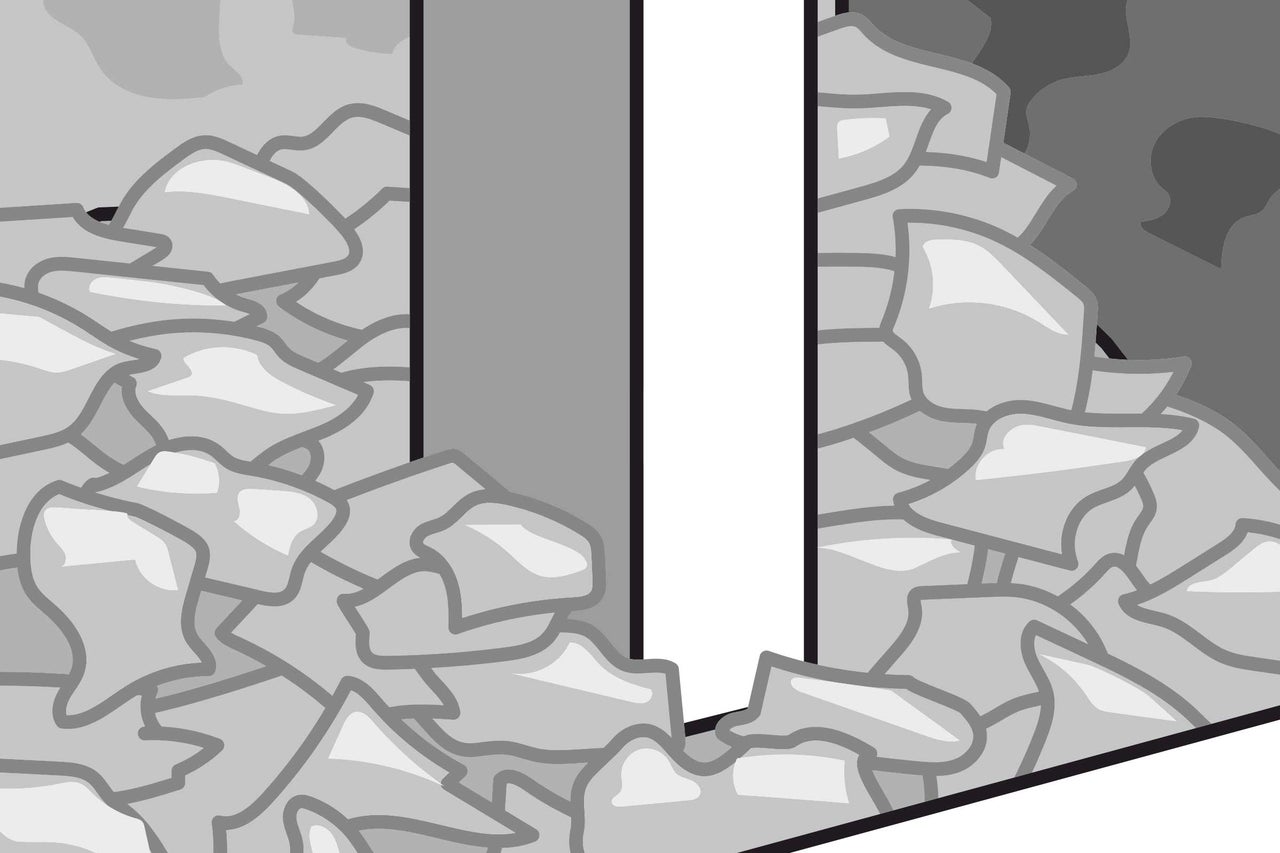

Place du gravier sous les poteaux pour pouvoir corriger la hauteur de la cage grillagée.

gabione selber bauen anleitung as 09
gabione selber bauen anleitung as 09
12

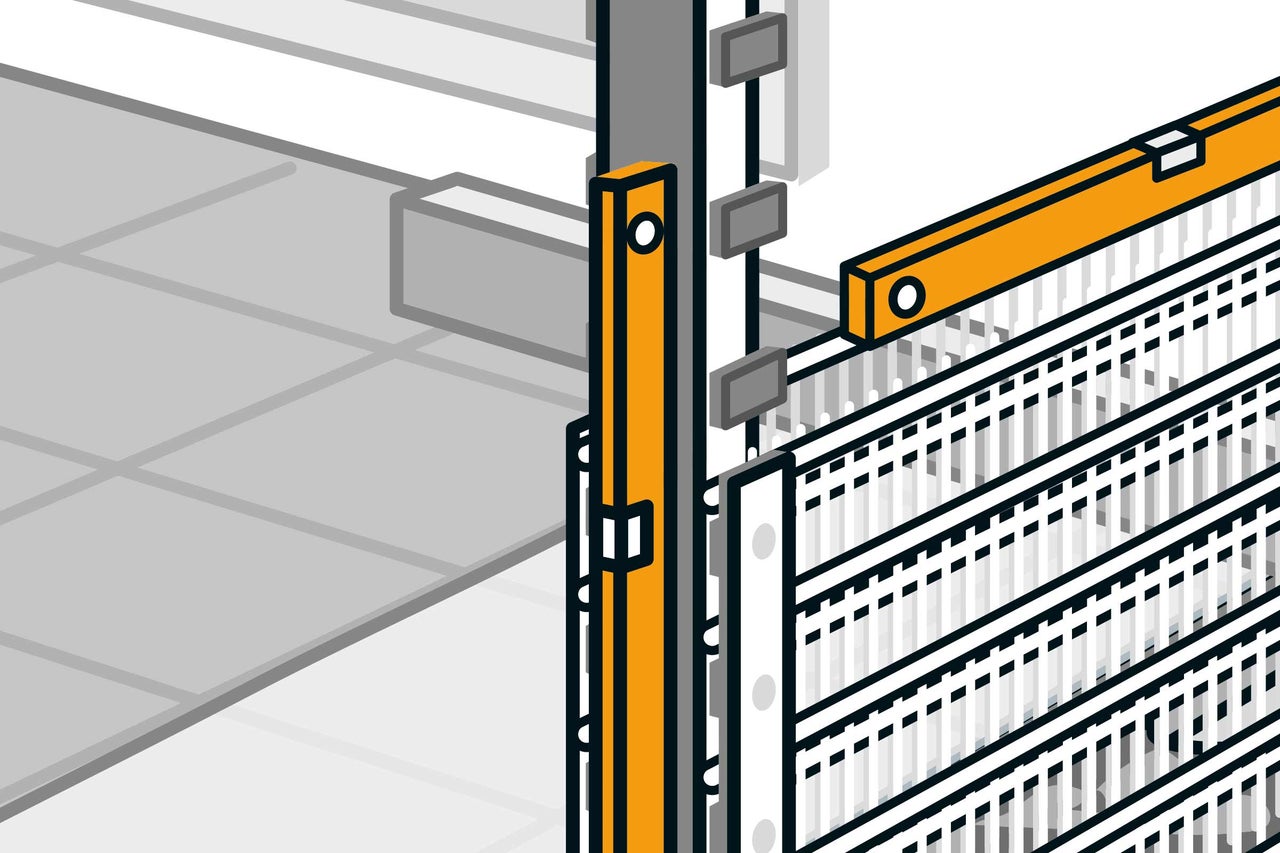

Vérifie avec la règle de maçon si la cage grillagée est droite et corrige si nécessaire.

gabione selber bauen anleitung as 10
gabione selber bauen anleitung as 10
13

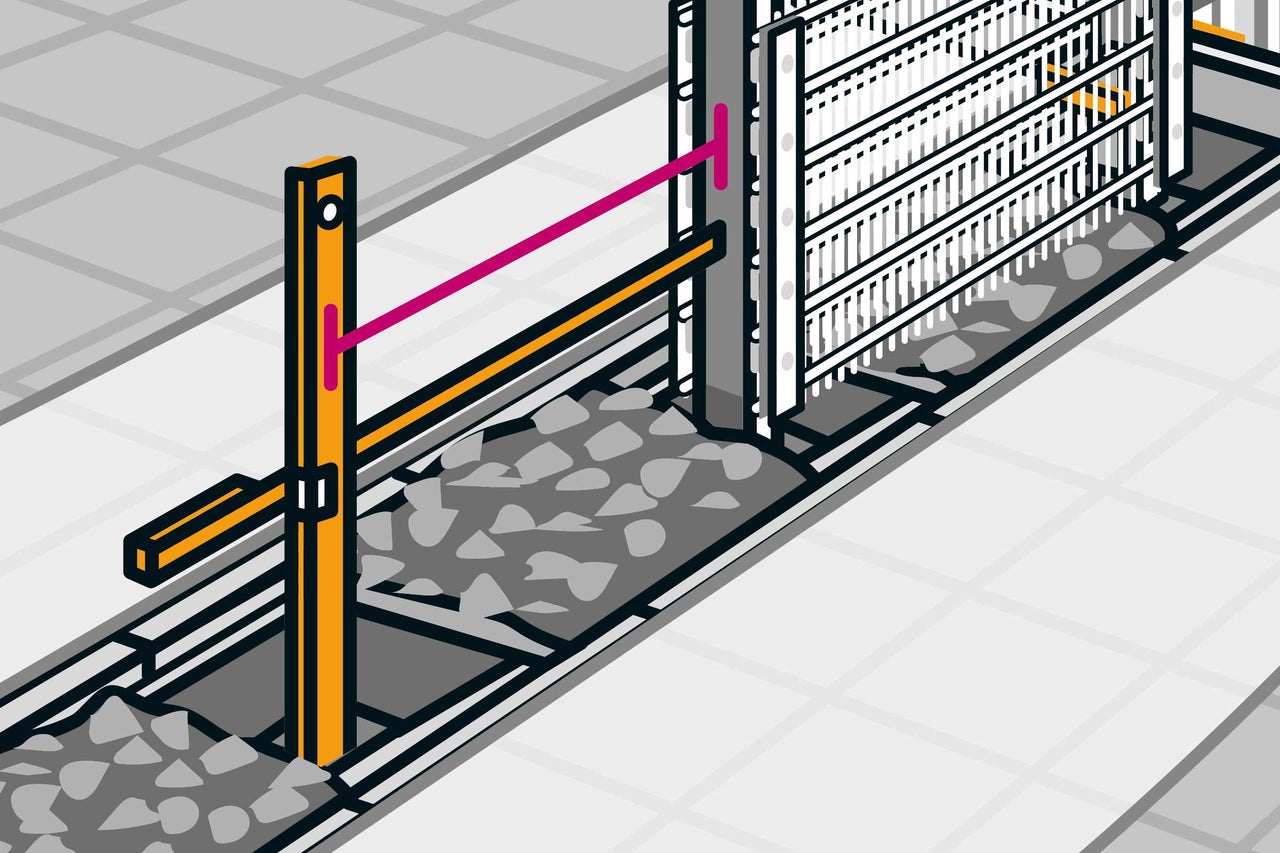

Monte maintenant la deuxième cage grillagée. Tu la trouves trop longue? Alors raccourcis les panneaux. Coupe-les toujours de sorte qu'elles se terminent par une tige verticale. Scelle ensuite les intersections avec une peinture au zinc pour éviter qu'elles rouillent.

gabione selber bauen anleitung as 11
gabione selber bauen anleitung as 11
14

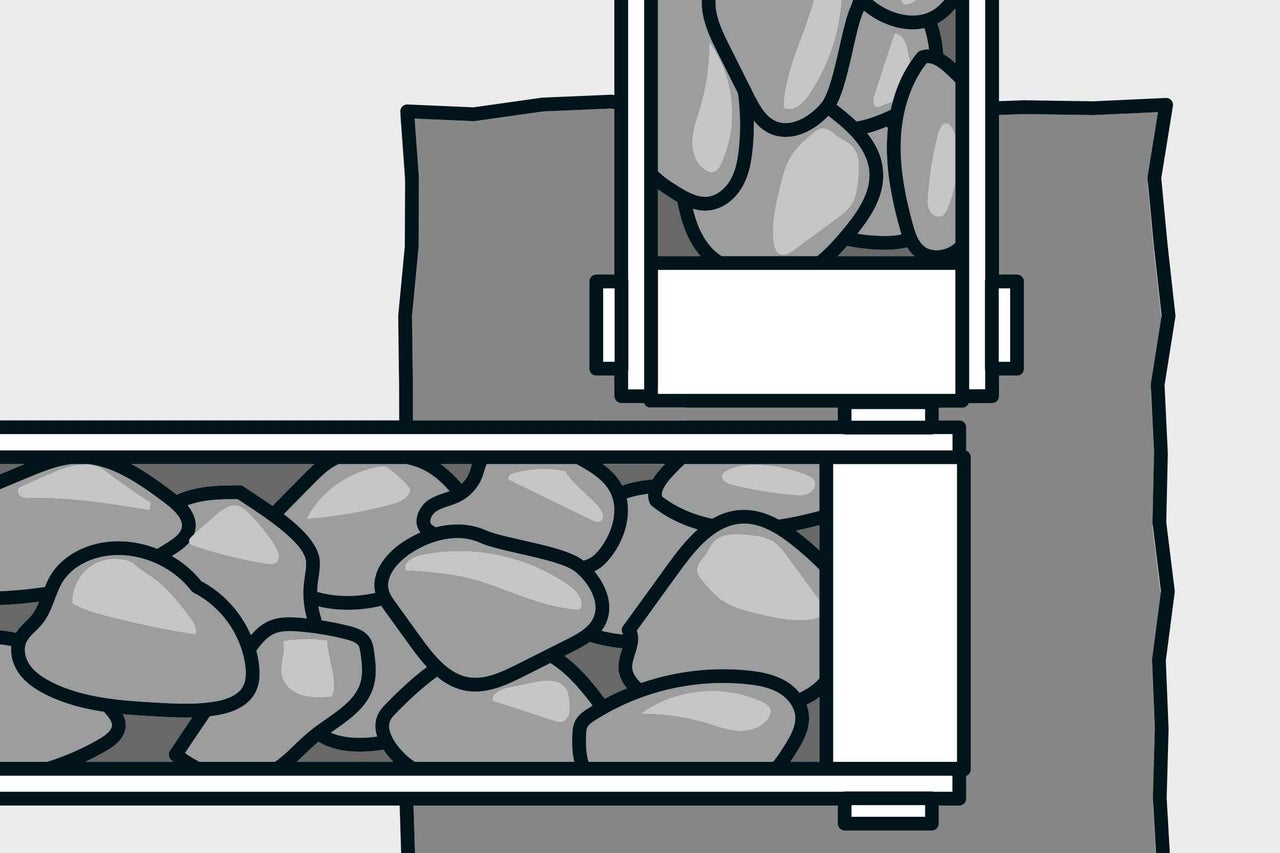

Tu veux poser un mur en gabion en angle? Dans ce cas, place deux poteaux dans le troisième trou et oriente le deuxième poteau dans la direction souhaitée.

Dans notre exemple, la pose est continuée sans création d'angle: place le troisième poteau dans le troisième trou. Dévisse un fer plat depuis la première cage grillagée, place le panneau suivant et revisse le fer plat; visse maintenant le fer plat sur le troisième poteau.

Procède de la même manière avec le panneau située en face. Aligne ensuite l'ensemble de la cage grillagée à l'aide du niveau à bulle et rajoute du gravier dessous si nécessaire.

gabione selber bauen anleitung as 12
gabione selber bauen anleitung as 12
15

Cale la clôture avec des lattes et des serre-joints jusqu'à ce que plus rien ne bouge - la structure la plus stable sera celle en forme de tente.

gabione selber bauen anleitung as 13
gabione selber bauen anleitung as 13
16

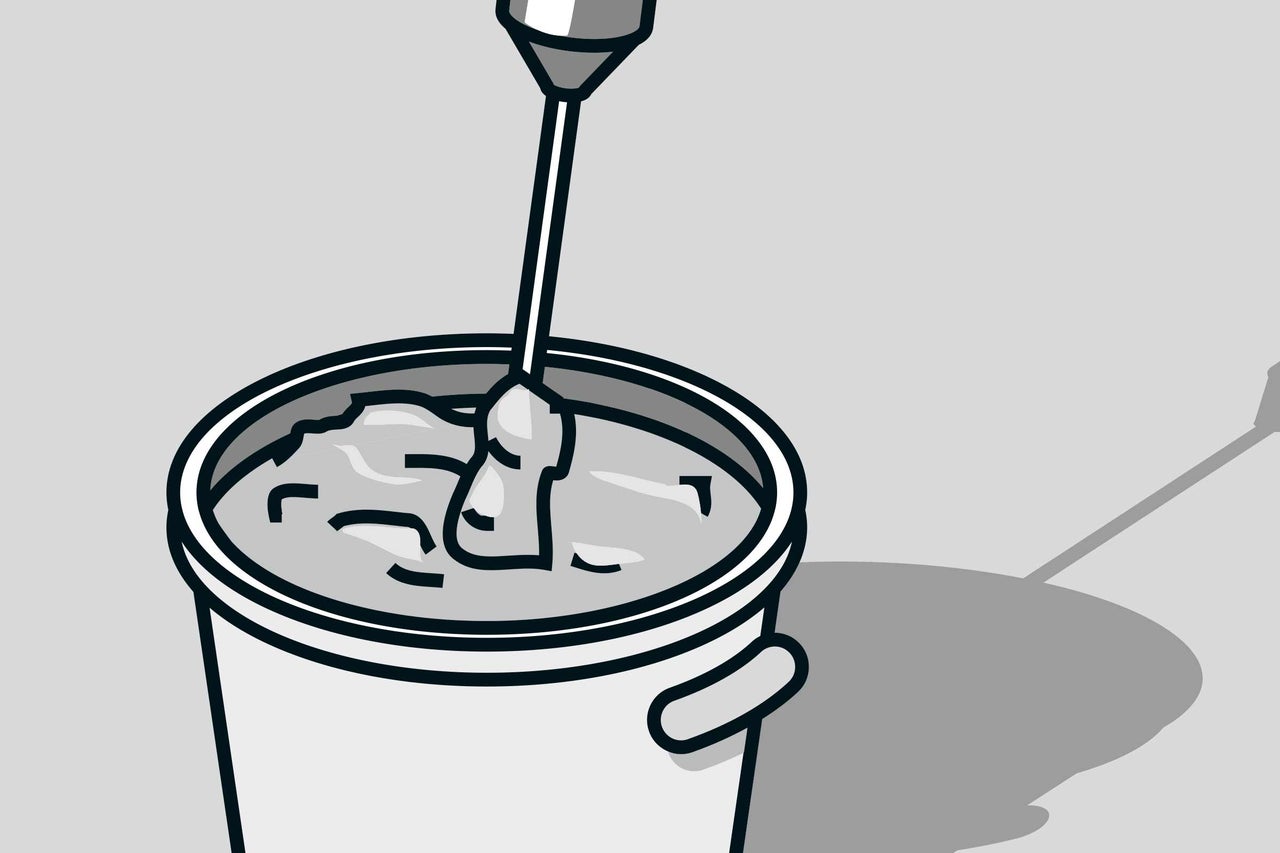

Et maintenant passons au bétonnage: pour cela, mélange du béton sec dans un bac à mortier à l'aide d'un mélangeur - veille à ce qu'il ne soit pas trop humide; le rapport de mélange se trouve sur l'emballage.

gabione selber bauen anleitung as 14
gabione selber bauen anleitung as 14
17

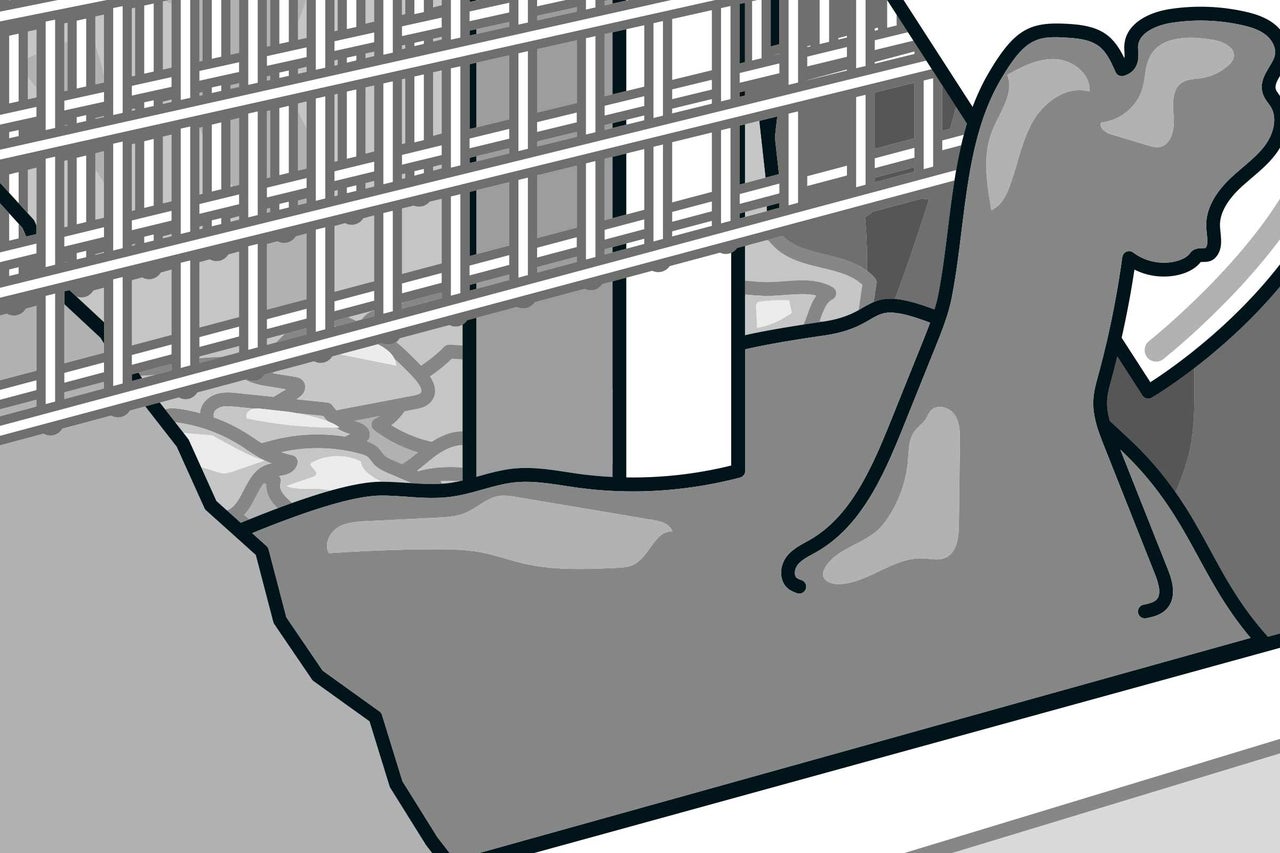

Remplis de béton les trous de fondation à l'aide d'une pelle. Les tiges filetées, ou ce que tu as utilisé comme armature, doivent être entièrement enfermées. Enfonce une pelle ou une latte en bois dans le béton pour que les bulles d'air remontent et puissent s'échapper. Les restes de béton sur la clôture doivent être enlevés immédiatement car une fois que le béton est sec, il est presque impossible de l'enlever. Lisse la surface à l'aide d'une truelle. Pour finir, les fondations doivent sécher entre 4 et 5 jours.

gabione selber bauen anleitung as 15
gabione selber bauen anleitung as 15

Remplir les gabions

18

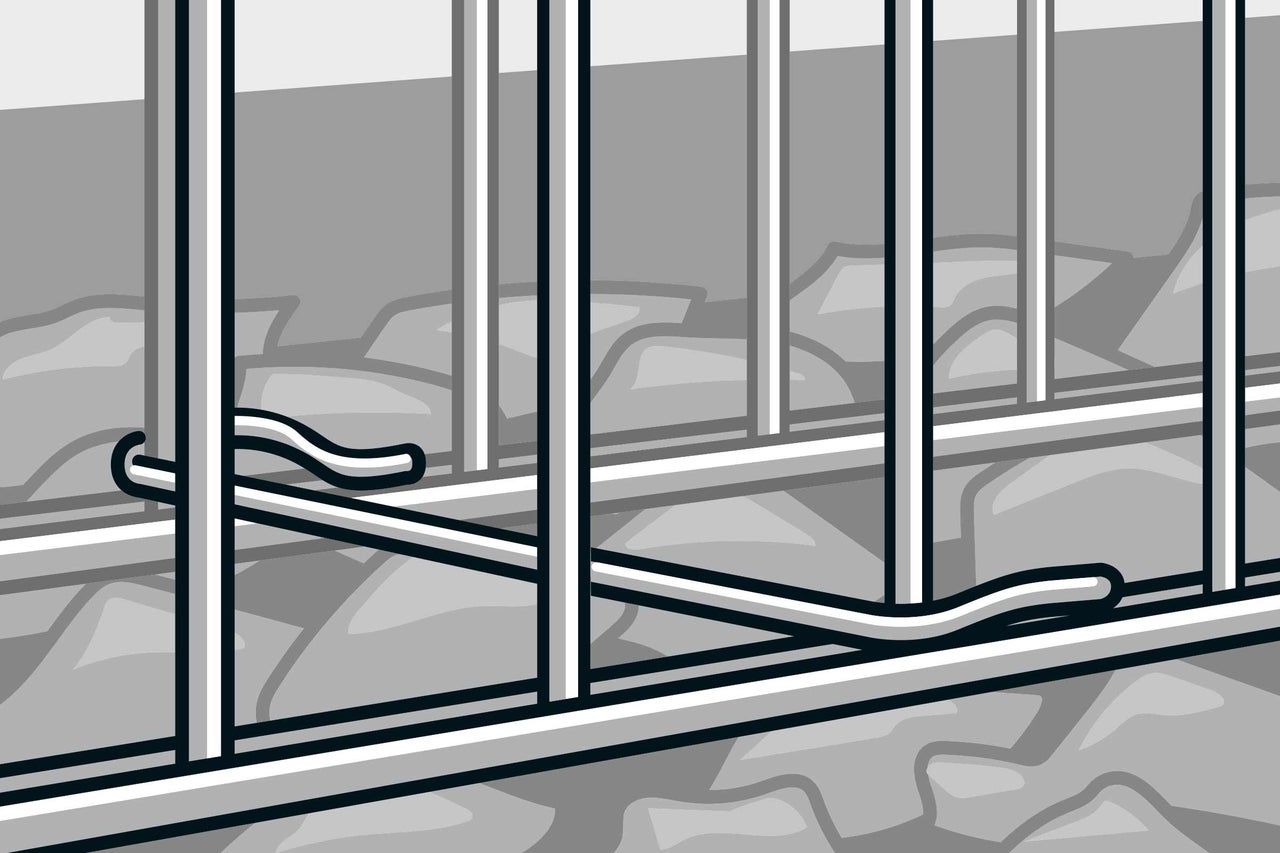

Une fois que les fondations ont durci, enlève les lattes de support. Il est possible que tu doives rajouter un peu de gravier sous la cage grillagée pour que les pierres utilisées pour le remplissage ne glissent pas par en dessous. Monte les premiers écarteurs en bas. Ils empêchent que le poids des pierres écarte les panneaux de grillage double fils. Les instructions t'indiqueront combien d'écarteurs sont nécessaires. Avant de remplir les gabions, il suffit de monter des écarteurs sur les deux premières rangées.

gabione selber bauen anleitung as 16
gabione selber bauen anleitung as 16
19

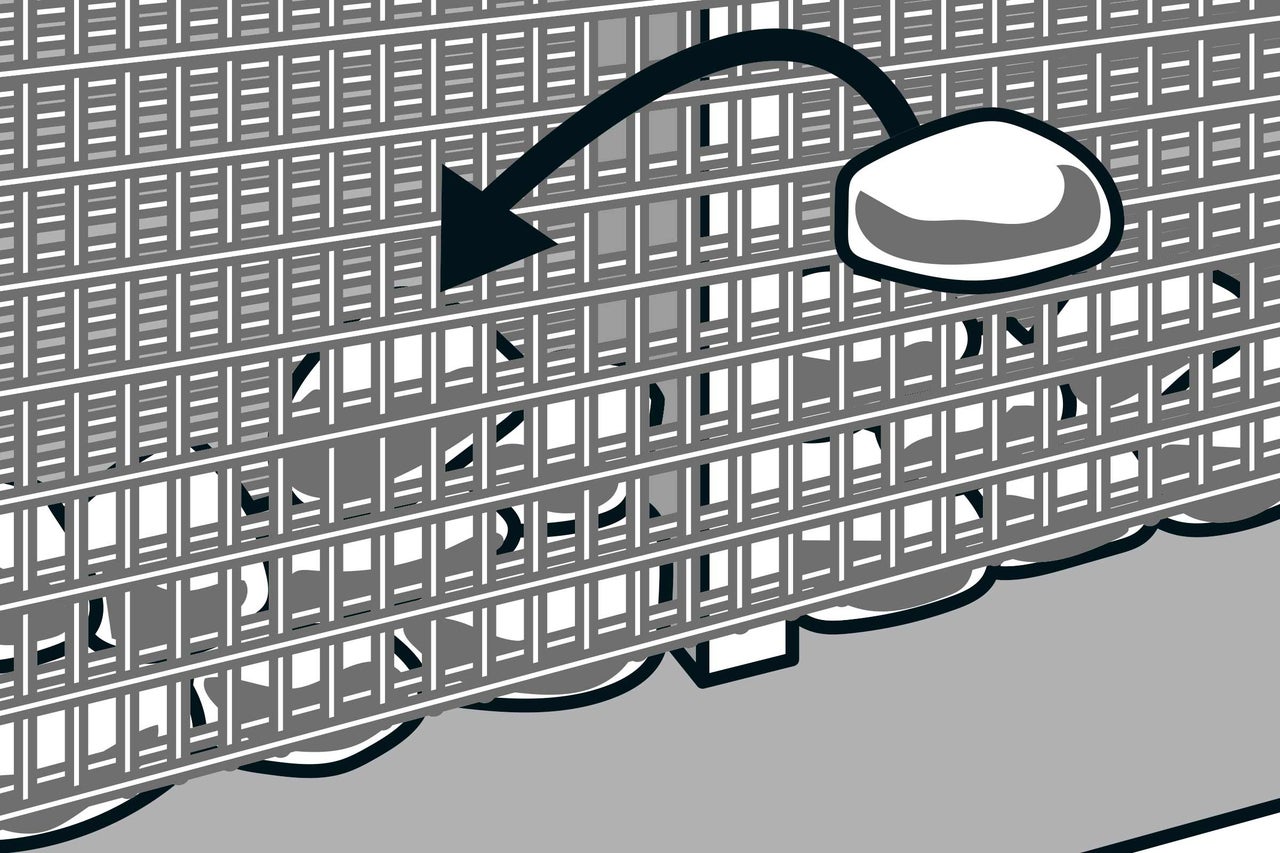

Puis remplis de pierres: l'une après l'autre. Tu devras procéder un peu comme avec un puzzle pour que les espaces entre les pierres restent aussi petits que possible. Travaille en remontant rangée par rangée et pour chaque série de deux fils horizontaux monte un écarteur – aussi sous la série supérieure.

gabione selber bauen anleitung as 17
gabione selber bauen anleitung as 17
20

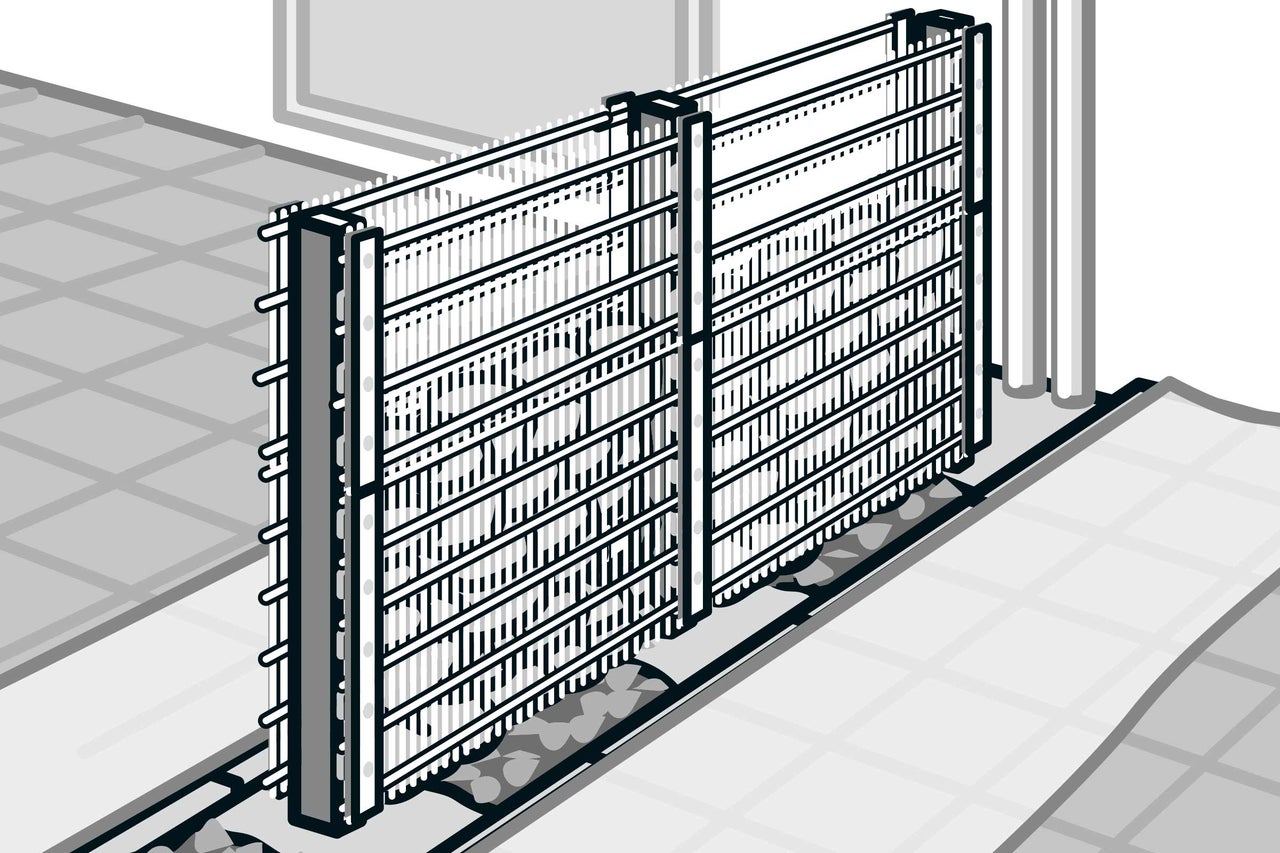

Monte maintenant entre tous les poteaux sur les deux faces les panneaux supérieurs, de la même façon qu'en bas. Puis remplis le gabion de pierres jusqu'en haut - n'oublie pas les écarteurs. Après le remplissage, les pierres seront pleines de poussière. Dès que tu as posé la dernière pierre, rince avec de l'eau avant que le sol situé sous le gabion soit entièrement fini.

gabione selber bauen anleitung as 18
gabione selber bauen anleitung as 18
21

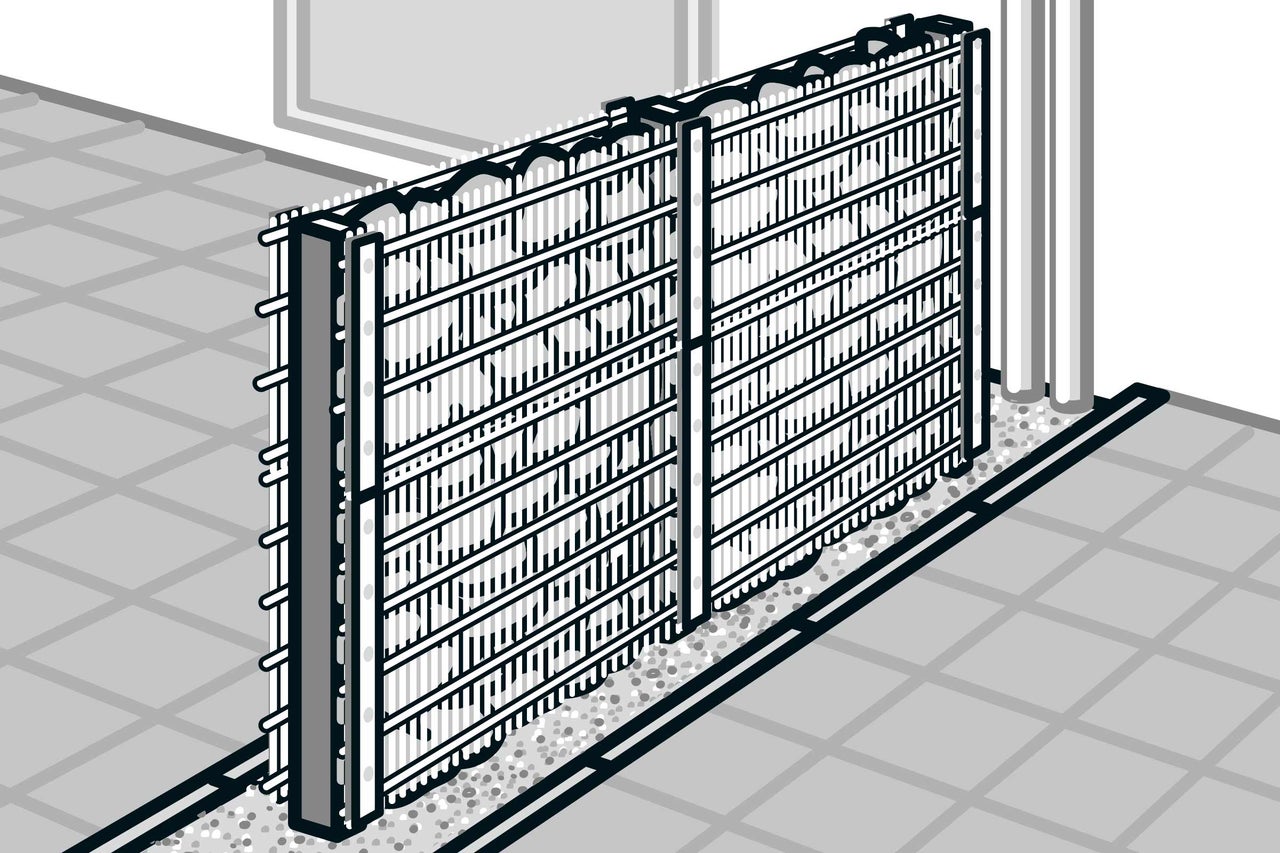

Dernière étape: le lit de gravier est recouvert d'une couche de gravier décoratif.

gabione selber bauen anleitung as 19
gabione selber bauen anleitung as 19
