Construire un casse-noisette soi-même

Construire un casse-noisette soi-même

Tout sauf ordinaire. Ton nouveau casse-noisette fait maison. Nous te montrons pas à pas comment construire ton casse-noisette toi-même. Comment casser une noix ?

Défi
Temps de travail nécessaire
3-4 heures
Créateur(s)
1

Ce dont tu auras besoin

Préparation

Pour que tu aies les bonnes dimensions pour ton casse-noisette, nous avons un gabarit pour toi. Les dimensions exactes de perçage sont également indiquées sur le gabarit.

Télécharge le modèle et imprime les pages en format A4. Colle ensuite les pages ensemble en suivant les numéros. Sur le modèle, tu trouveras également un aperçu de la manière dont tu dois assembler les pages.

Etapes de travail

Découper le bois

01

Reporte le gabarit sur ton bois à l‘aide d‘un crayon. Scie ensuite le bois.

 Nussknacker selber bauen 01

Transférer les trous

02

Reporte les trous sur le bois à l‘aide du gabarit et perce. Les dimensions exactes de perçage sont également indiquées sur le gabarit.

 Nussknacker selber bauen 02

Percer des trous

03

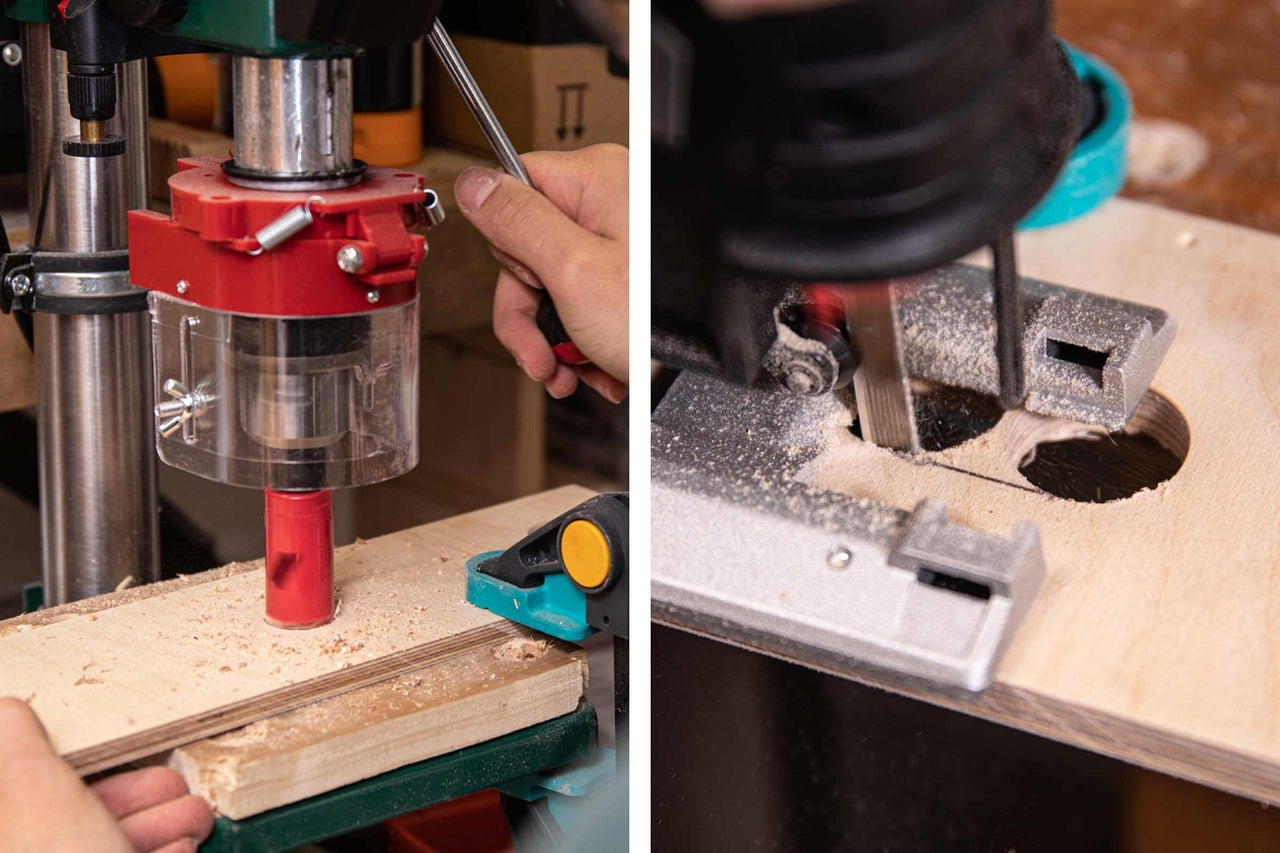

Perce des trous dans le couvercle à l‘aide d‘une scie cloche. Utilise une scie cloche de 44 mm de diamètre pour le grand trou et une scie cloche de 30 mm de diamètre pour les deux trous plus petits. Relie ensuite les deux trous de 30 mm avec une scie sauteuse.

 Nussknacker selber bauen 03

Scier la découpe pour la fenêtre latérale

04

La prochaine étape est la découpe de la fenêtre latérale. Perce d‘abord les coins pour pouvoir utiliser la scie sauteuse. Scie ensuite la fenêtre latérale avec la scie sauteuse.

 Nussknacker selber bauen 04

Préparer le système du tapis roulant

05

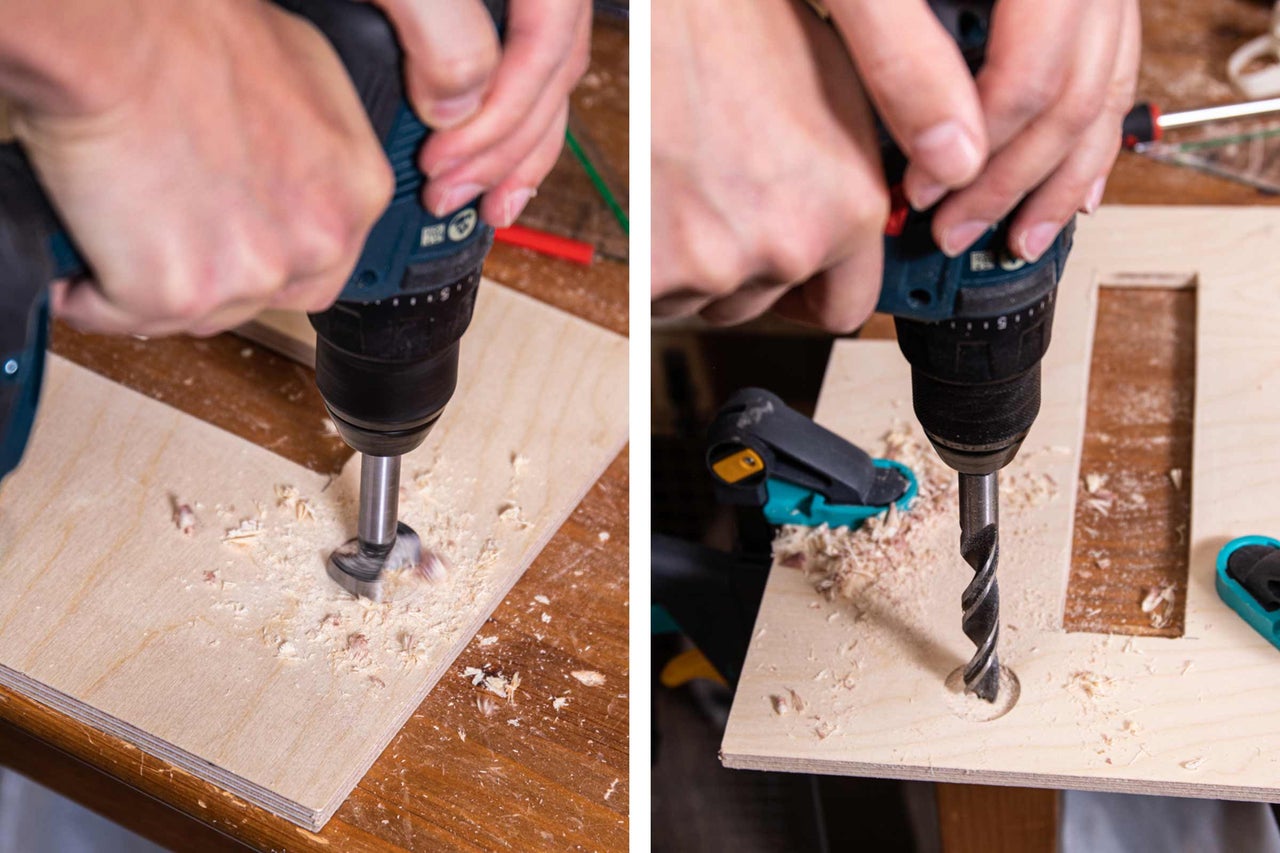

Étape suivante : prépare l‘entraînement du tapis roulant. Pour cela, perce d‘abord à l‘aide d‘une perceuse Forstner (diamètre 30 mm) à une profondeur d‘environ 3 mm à l‘endroit indiqué sur le gabarit. Ensuite, perce le bois en son centre avec une mèche à bois de 14 mm.

 Nussknacker selber bauen 05

Scier les rouleaux

06

Scie les rouleaux. Attention : les roulettes sont de longueurs différentes. Le rouleau d‘entraînement mesure 83 mm, le rouleau arrière seulement 75 mm.

 Nussknacker selber bauen 06

Pré-percer des trous dans les rouleaux

07

Perce ensuite les trous dans les rouleaux. Pour ce faire, marque le milieu sur les deux bords de coupe et perce ensuite le rouleau à une profondeur d‘environ 1 cm avec une mèche à bois de 20 mm. Répète cette étape pour les quatre bords de coupe.

 Nussknacker selber bauen 07

Percer des trous dans le rouleau

08

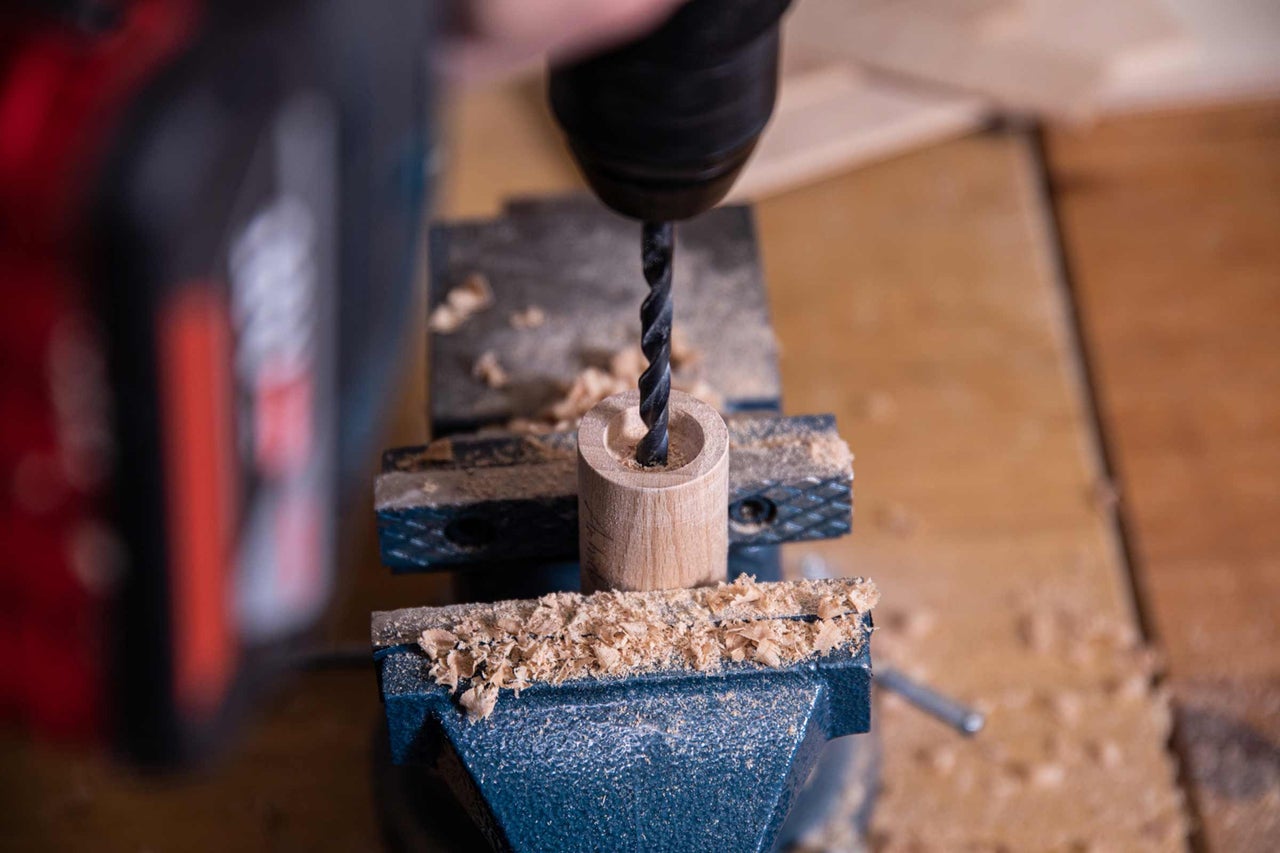

Commence par le rouleau le plus court. Perce les trous à l‘aide d‘une mèche à bois de 6,5 mm sur environ 3 cm de chaque côté. Répète cette étape d‘un côté du rouleau d‘entraînement. Sur le deuxième côté du rouleau d‘entraînement, perce environ 3 cm de profondeur dans le bois avec une mèche à bois de 6 mm. Retiens ce côté.

 Nussknacker selber bauen 08

Assembler le rouleau d'entraînement

09

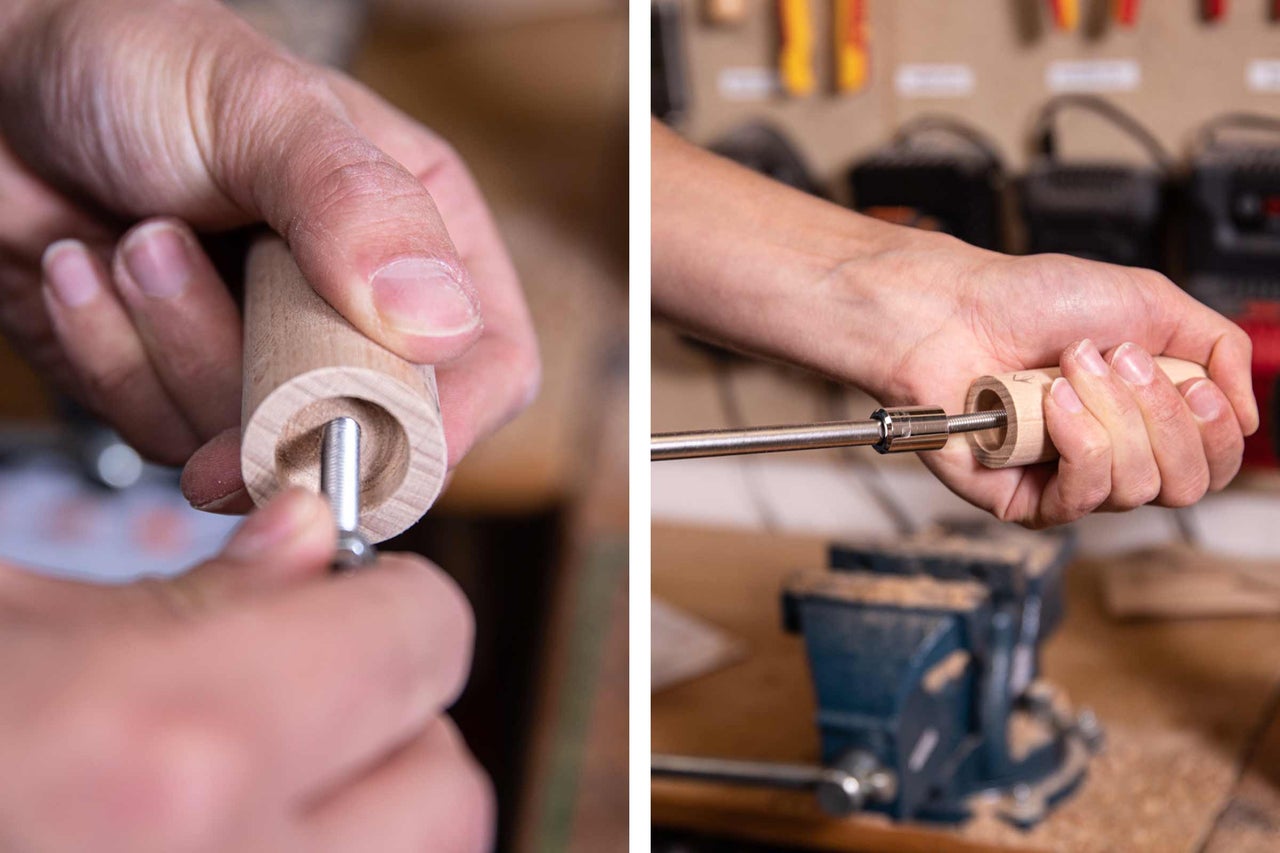

Assemble le cylindre du moteur : pour cela, visse complètement un écrou M6 sur la vis M6. Visse-le ensuite dans le trou de 6 mm de ton rouleau d‘entraînement jusqu‘à ce que la vis soit à fleur de l‘arête de coupe.

 Nussknacker selber bauen 09

Rendre le rouleau mobile plus maniable

10

Colle d‘abord du ruban adhésif double face autour du rouleau d‘entraînement, puis un morceau de papier abrasif. Tu assureras ainsi une meilleure adhérence à ton tapis roulant.

 Nussknacker selber bauen 10

Scier la tige filetée

11

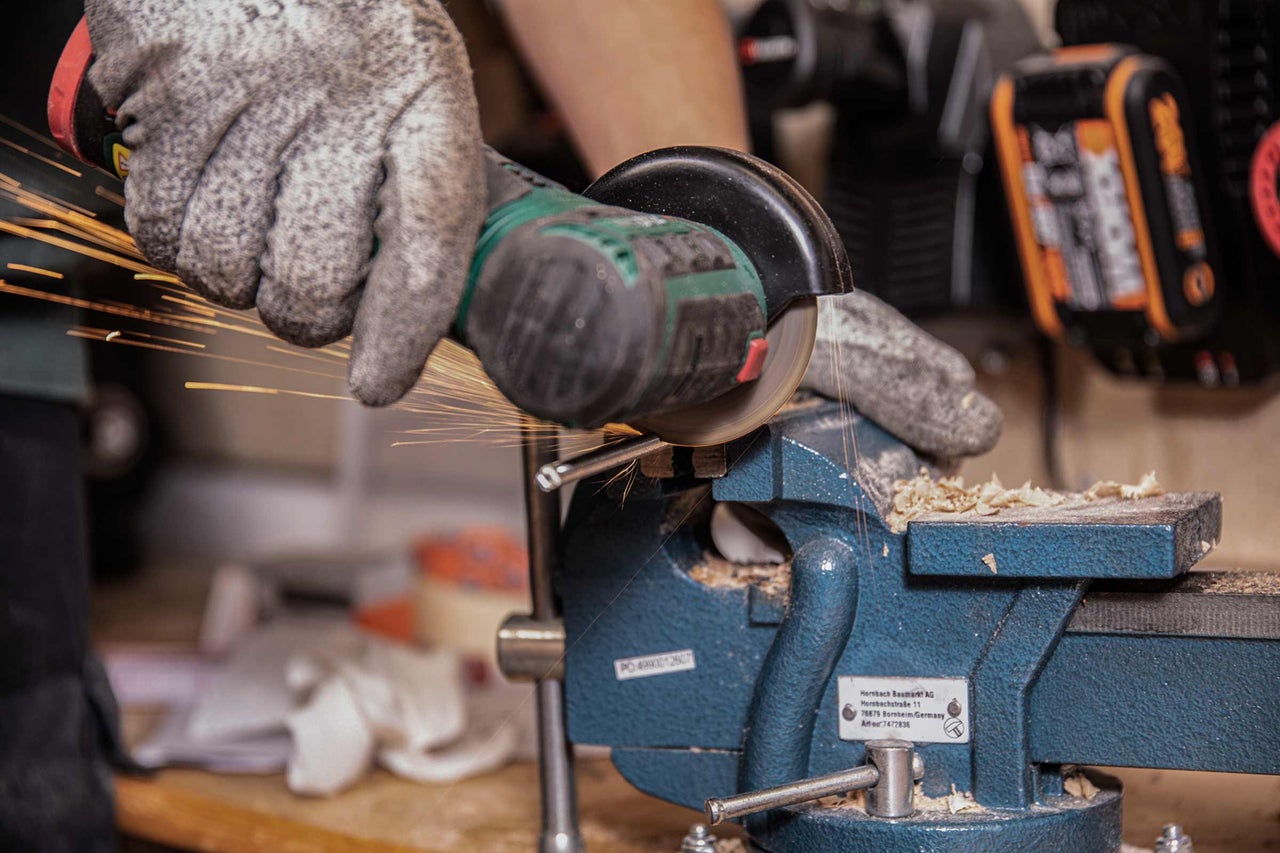

Dessine un morceau de 11 cm sur la tige filetée et scie-le.

 Nussknacker selber bauen 11

Percer des trous dans le marteau

12

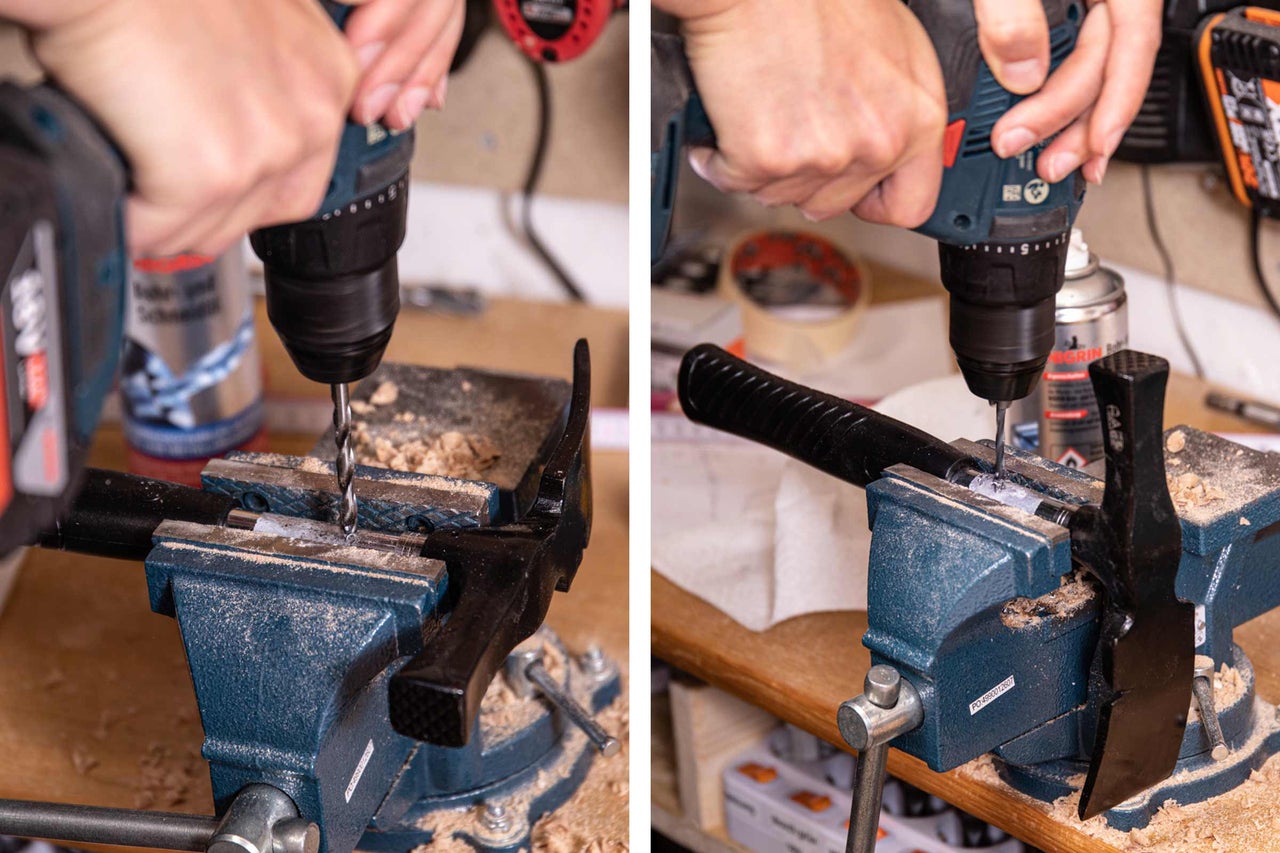

Perce un trou pour la tige filetée dans le marteau à l‘aide d‘une mèche métallique de 6 mm de diamètre. Le trou doit se trouver à environ 5 cm de la poignée en plastique et être parallèle à la tête du marteau. Tu as également besoin d‘un deuxième trou à environ 2,5 cm de la poignée en plastique, non parallèle à la tête du marteau. Conseil : utilise de l‘huile de perçage et de coupe pour percer le métal.

 Nussknacker selber bauen 12

Assembler le casse-noisette

13

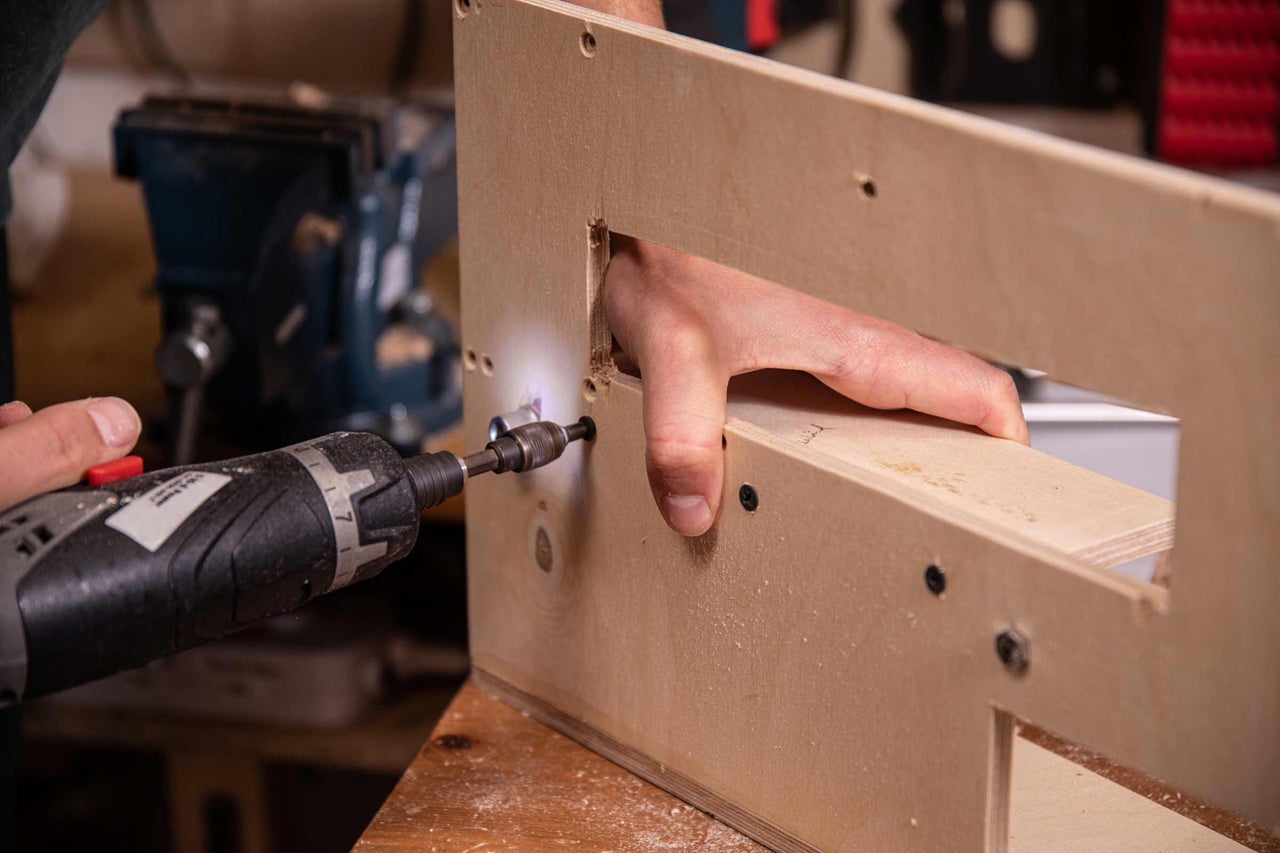

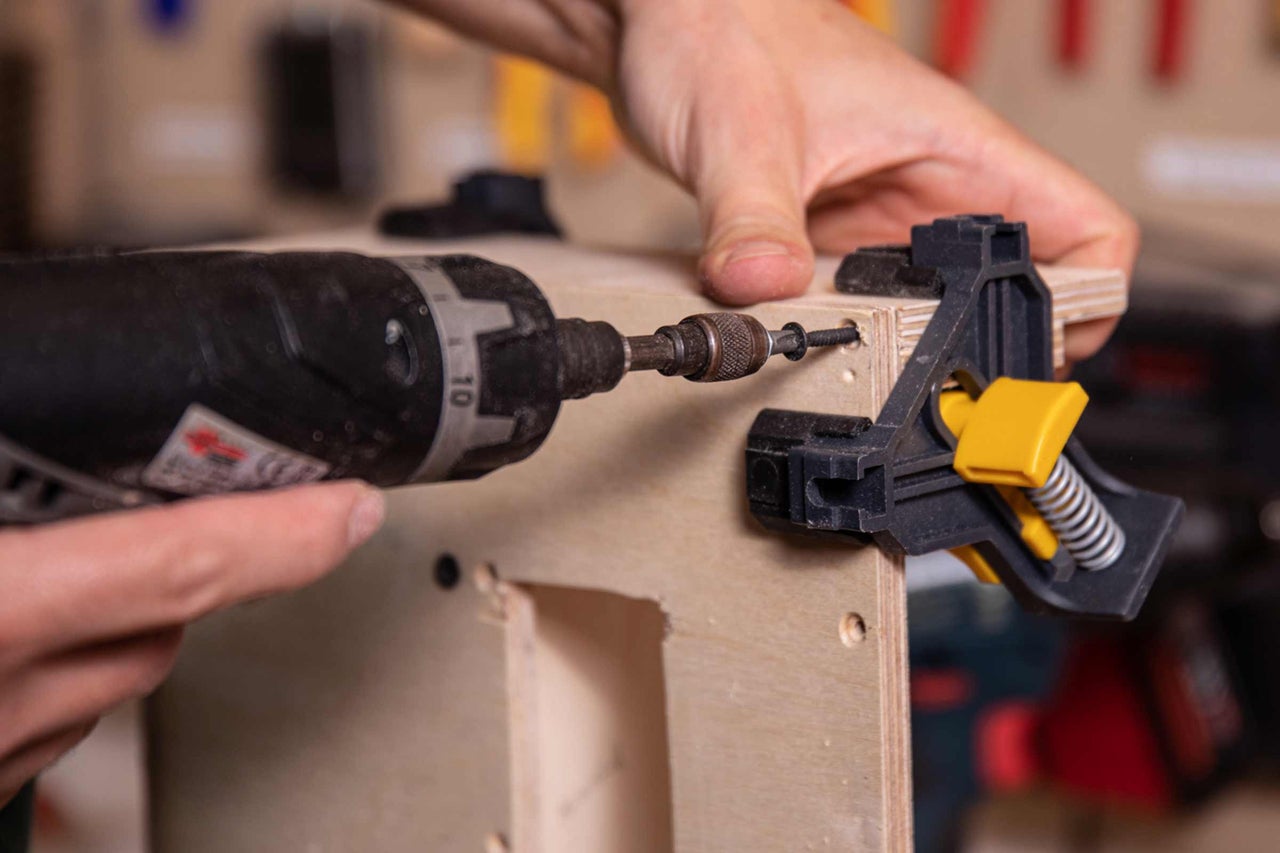

Il s‘agit maintenant d‘assembler le casse-noisette. Visse d‘abord le fond sur la paroi latérale droite. Ensuite, tu montes l‘avant et les deux parties de l‘arrière sur la paroi latérale droite.

 Nussknacker selber bauen 13

Installer les vis pour les roulettes

14

Fixe les vis pour le rouleau : introduis les vis M6 dans les deux trous de la paroi latérale gauche, de manière à ce qu‘elles soient orientées vers l‘intérieur. Visse un écrou dessus depuis l‘autre côté. Répète cette étape pour le trou arrière de la paroi latérale droite.

 Nussknacker selber bauen 14

Mettre en place le cylindre moteur

15

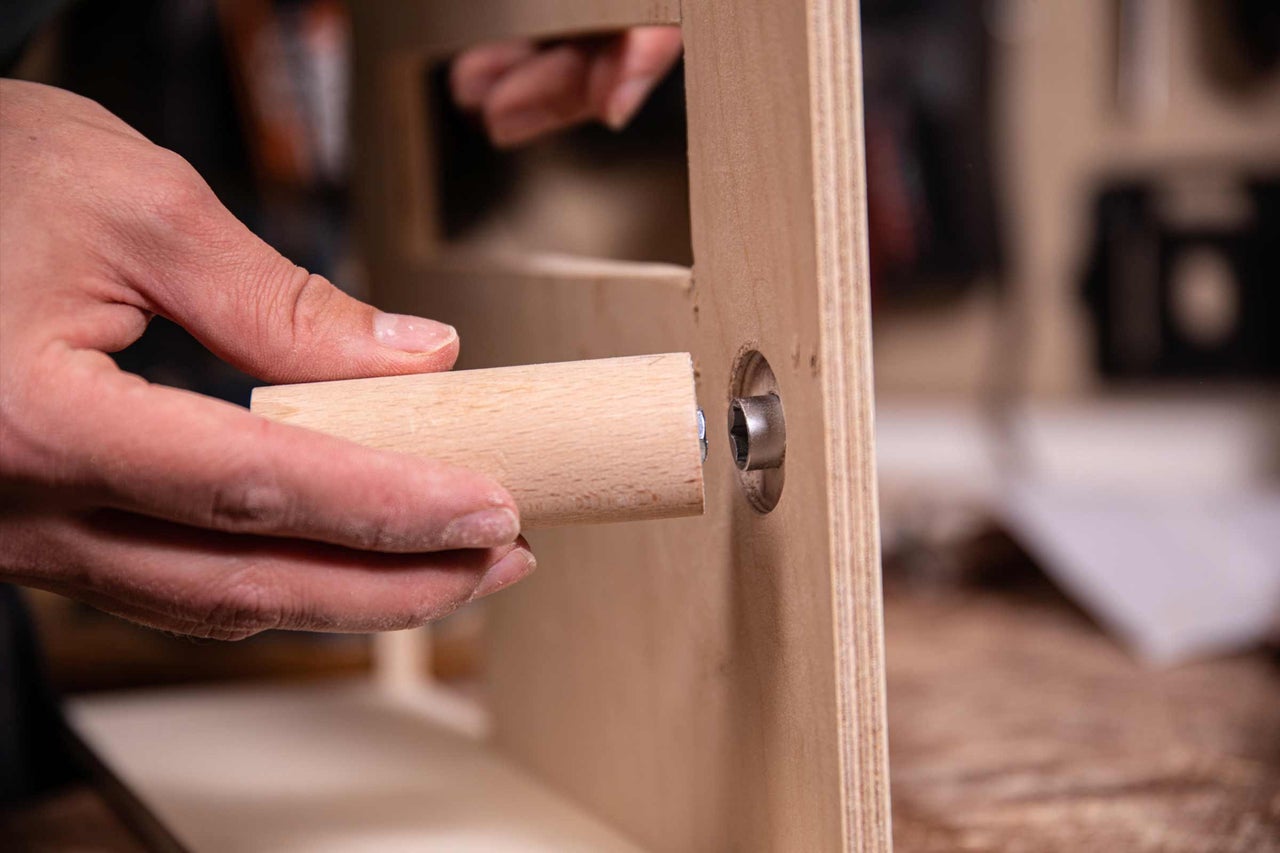

Introduis la douille de 1/4" dans le trou de 14 mm sur la paroi latérale droite. Place le rouleau d‘entraînement dessus - du côté où tu as vissé la vis. Place ensuite le deuxième rouleau sur la vis arrière.

 Nussknacker selber bauen 15

Monter le tapis roulant

16

Visse la planche pour le tapis roulant entre les rouleaux.

 Nussknacker selber bauen 16

Enfiler le papier abrasif

17

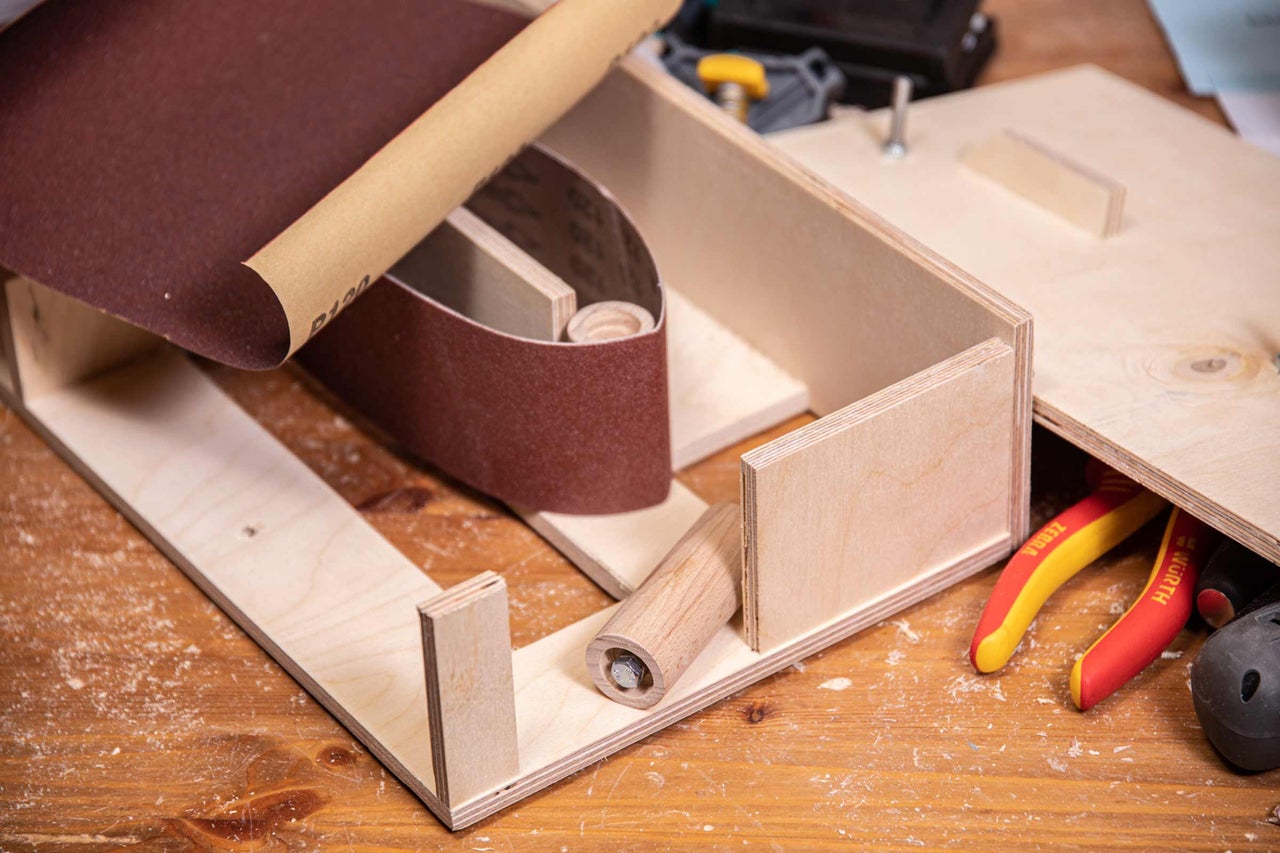

Enfiler le papier abrasif pour ponceuse à bande sur les deux rouleaux.

 Nussknacker selber bauen 17

Visser les pièces de bois

18

Visse les deux pièces de bois sciées à 45° au-dessus du tapis roulant. Conseil : place une entretoise entre le tapis et le bois.

 Nussknacker selber bauen 18

Monter le canal d'introduction

19

Visse les pièces de bois pour le canal d‘introduction. Pour ce faire, utilise les trous indiqués dans le gabarit pour visser les deux pièces de bois à la bonne position.

 Nussknacker selber bauen 19

Monter le panneau latéral gauche

20

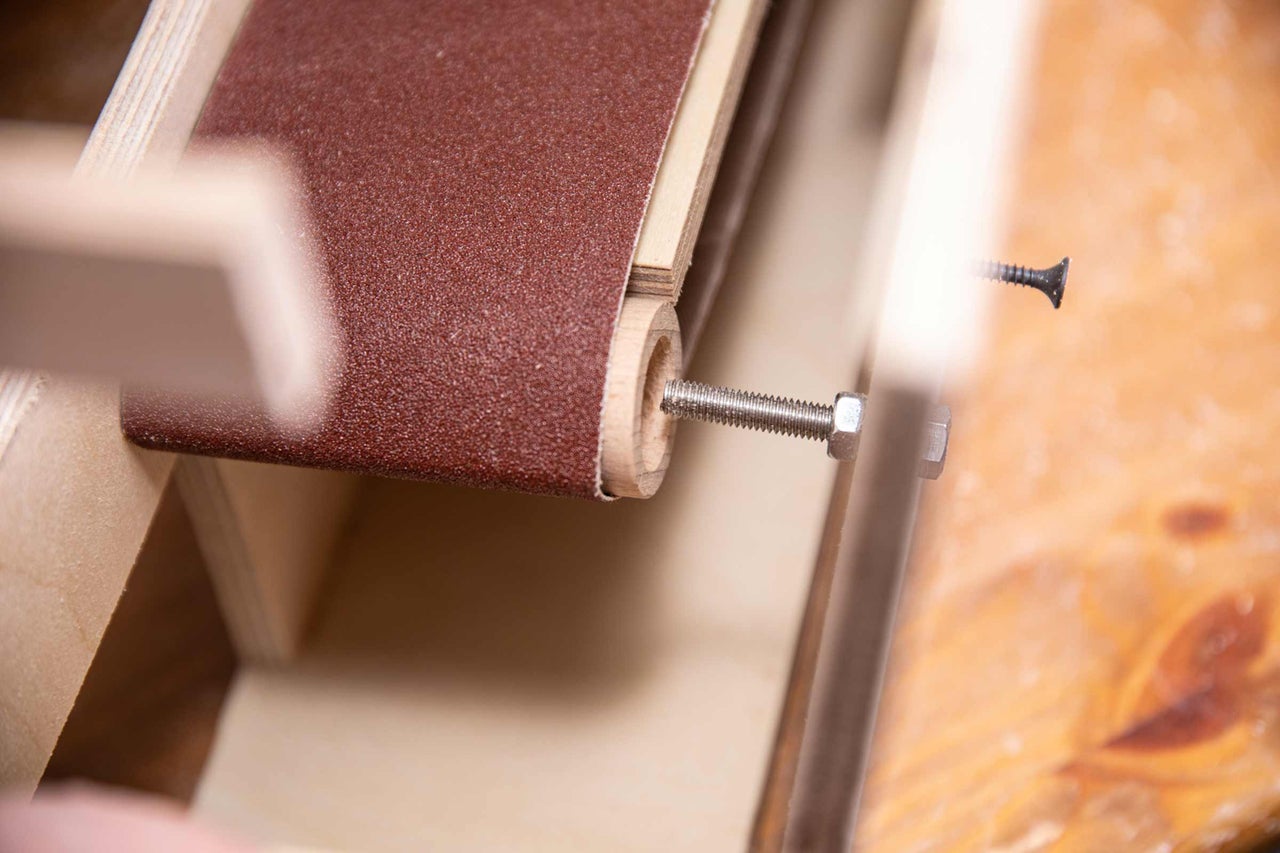

Mettre en place le panneau latéral gauche et le visser. Veille à enfiler correctement les vis dans les roulettes.

 Nussknacker selber bauen 20

Monter le ressort sur le marteau

21

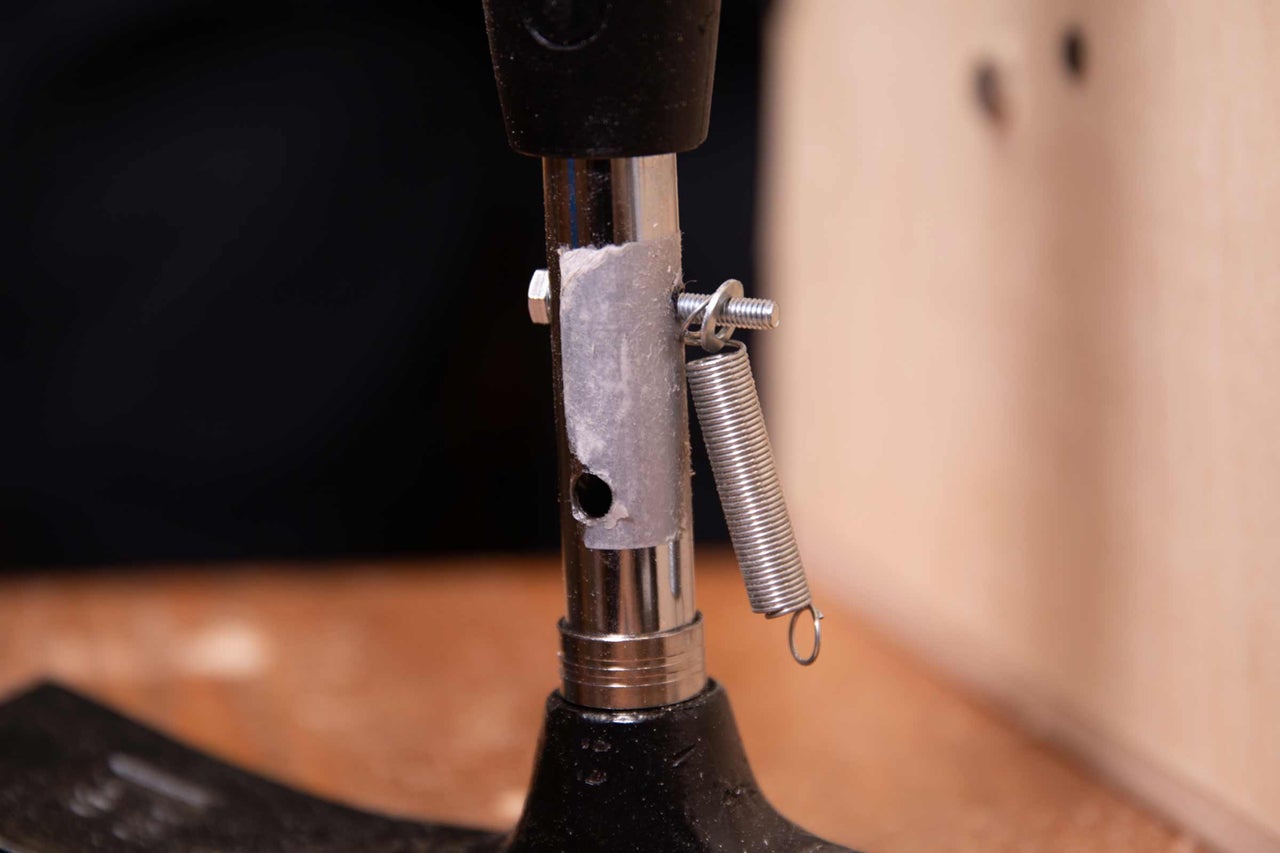

Maintenant, le ressort doit être fixé au marteau : insère une vis dans le trou supérieur, en direction de la face de frappe du marteau. Place le ressort et fixe-le avec une rondelle et un écrou.

 Nussknacker selber bauen 21

Enfiler la tige filetée

22

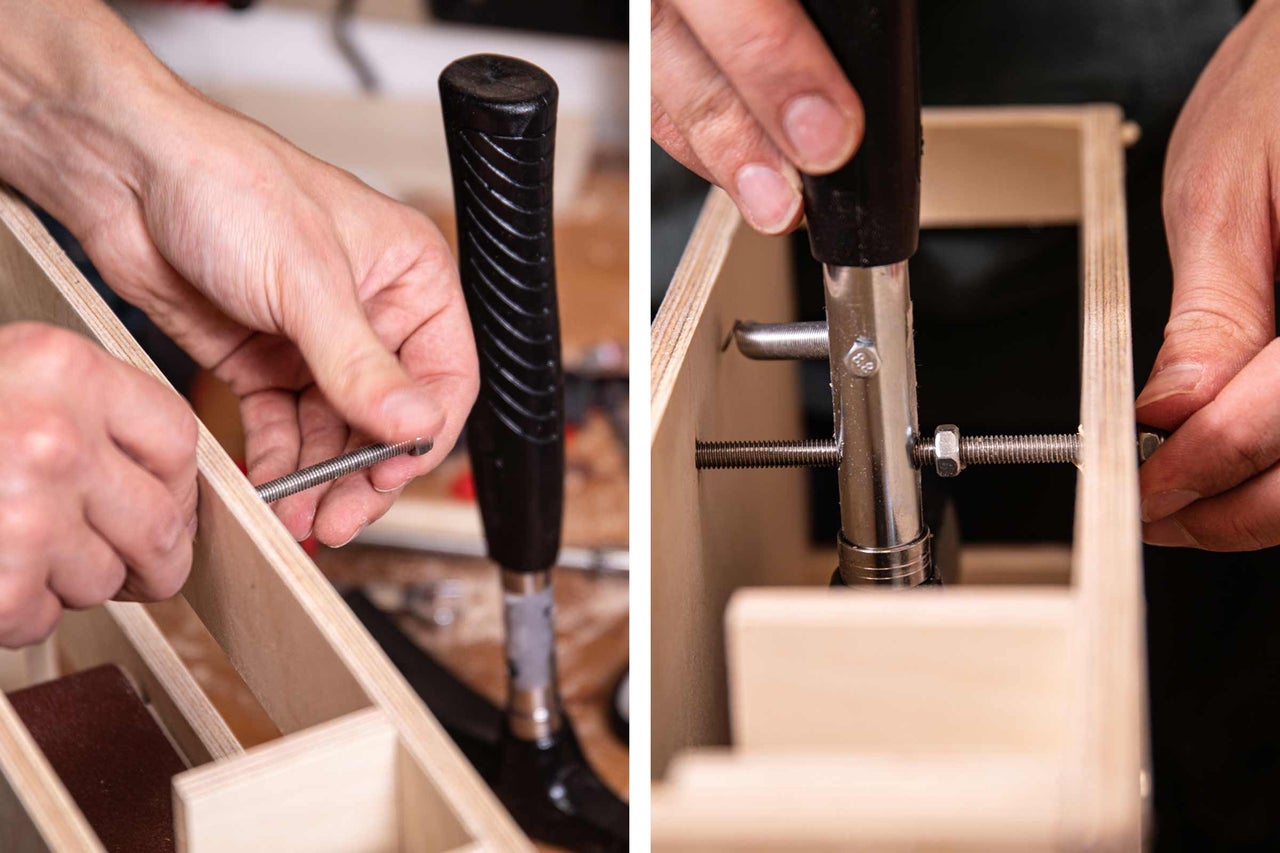

Visse un écrou d‘arrêt sur une extrémité de la tige filetée. Passe la tige filetée à travers une paroi latérale et visse un écrou. Enfile le marteau, suivi d‘un autre écrou. Introduis la tige filetée dans la paroi latérale gauche et visse un écrou de blocage. Place le marteau au centre à l‘aide des deux écrous.

 Nussknacker selber bauen 22

Fixer le ressort sous tension

23

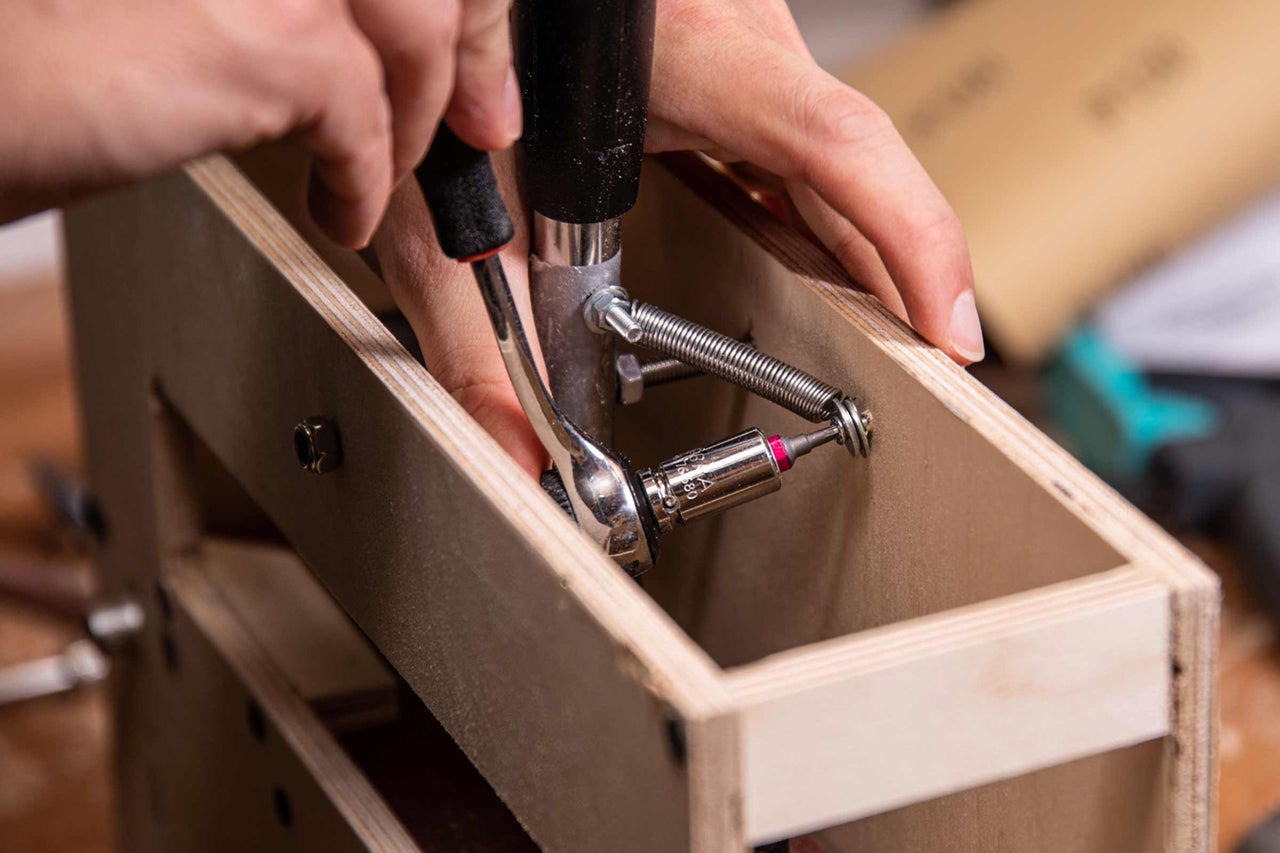

Place le marteau en position horizontale et visse l‘autre extrémité du ressort sur une paroi latérale. Important : le ressort doit être suffisamment tendu pour maintenir le marteau en position horizontale.

 Nussknacker selber bauen 23

Fixer le couvercle et l'éclairage

24

Mettre le couvercle : veille à passer le manche du marteau par le trou pré-percé dans le couvercle. Fixe l‘éclairage avec du velcro dans les évidements. Pose ensuite le ruban LED dans le couvercle, coupe-le si nécessaire et agrafe-le.

 Nussknacker selber bauen 24

Visser le couvercle

25

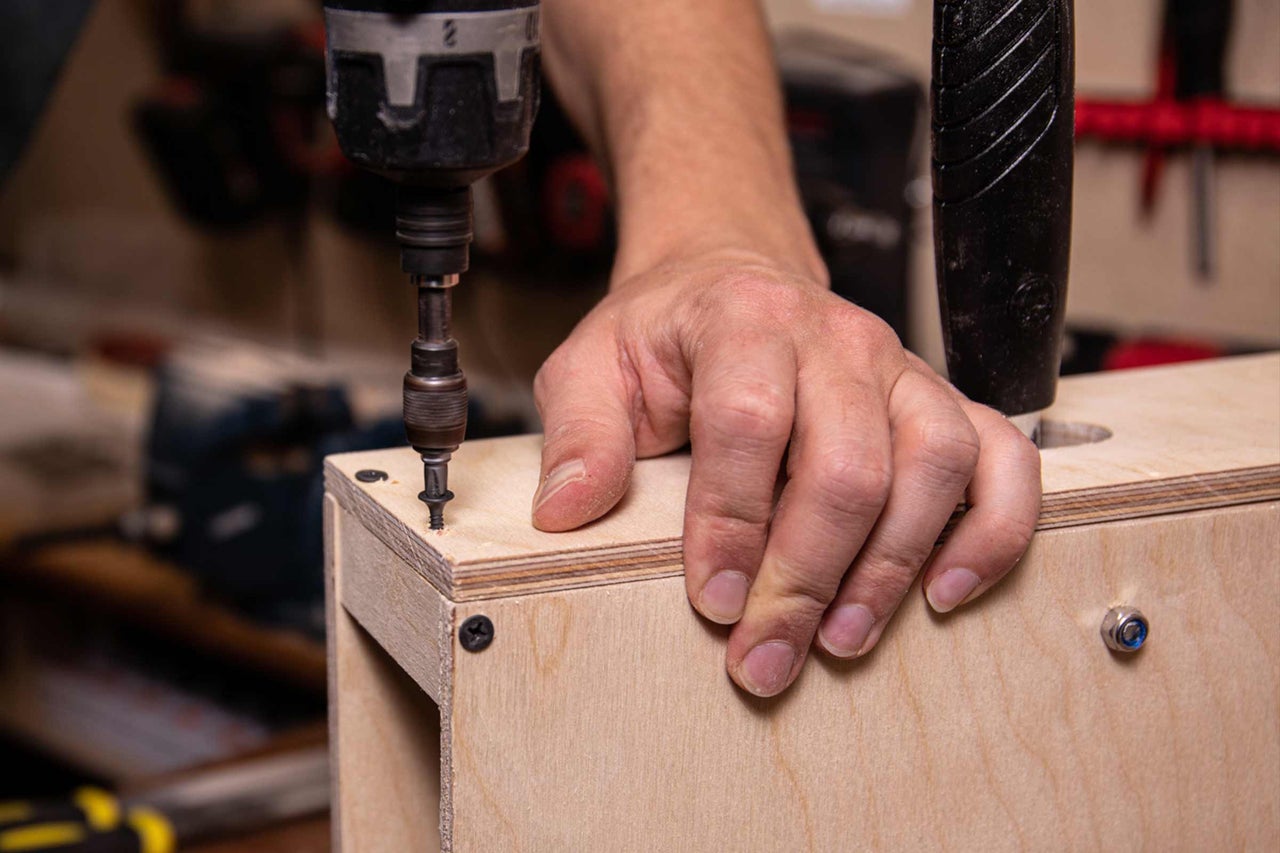

Le couvercle peut maintenant être mis en place : visse le couvercle.

 Nussknacker selber bauen 25

Coller les rondelles

26

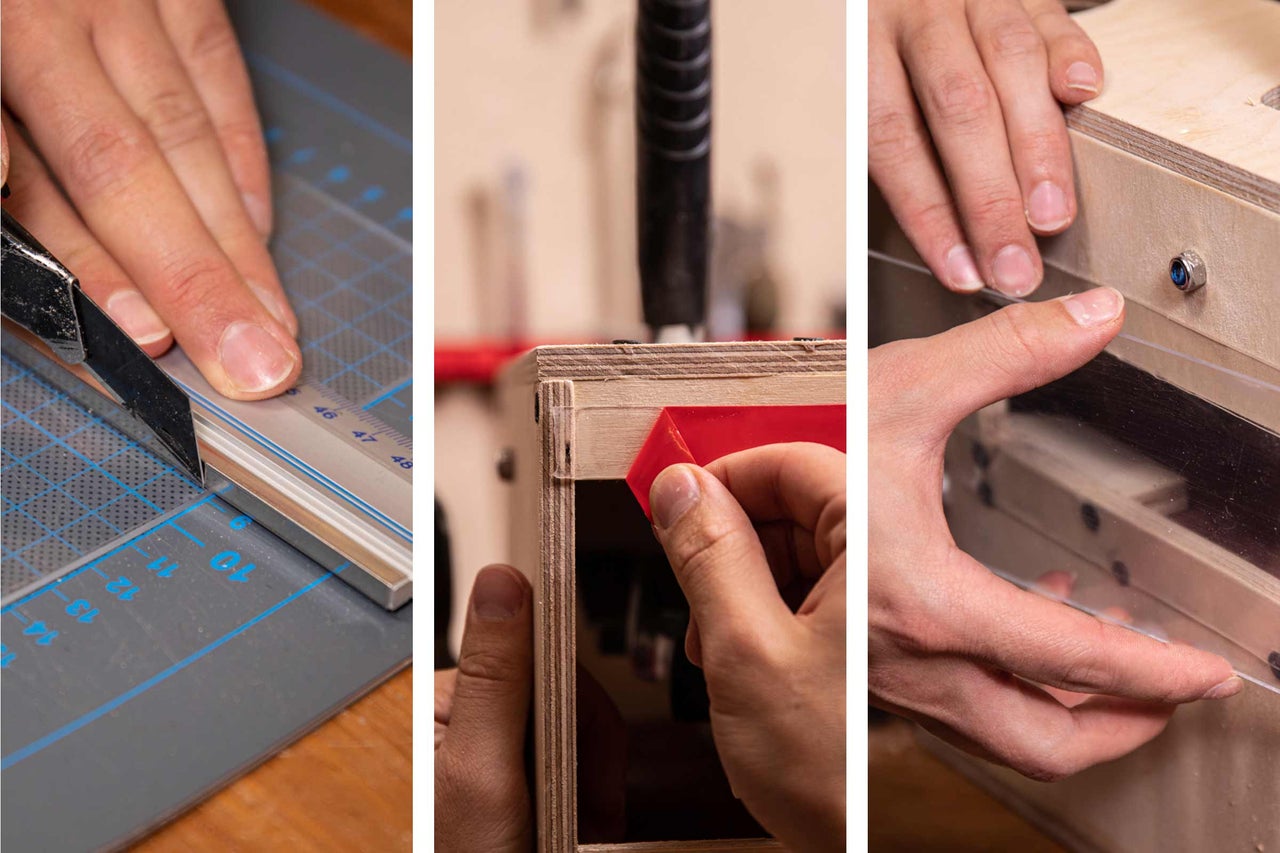

Découpe les rondelles et colle-les. Pour ce faire, utilise de préférence un cutter et un support résistant aux coupures. Applique ensuite le ruban adhésif double face autour de la découpe de la fenêtre, sur le côté et à l‘arrière. Pose les vitres dessus et appuie dessus.
Facultatif : pour que les bords découpés de la vitre ne soient pas visibles, tu peux les recouvrir de ruban adhésif noir.

 Nussknacker selber bauen 26

Finaliser le casse-noisette

27

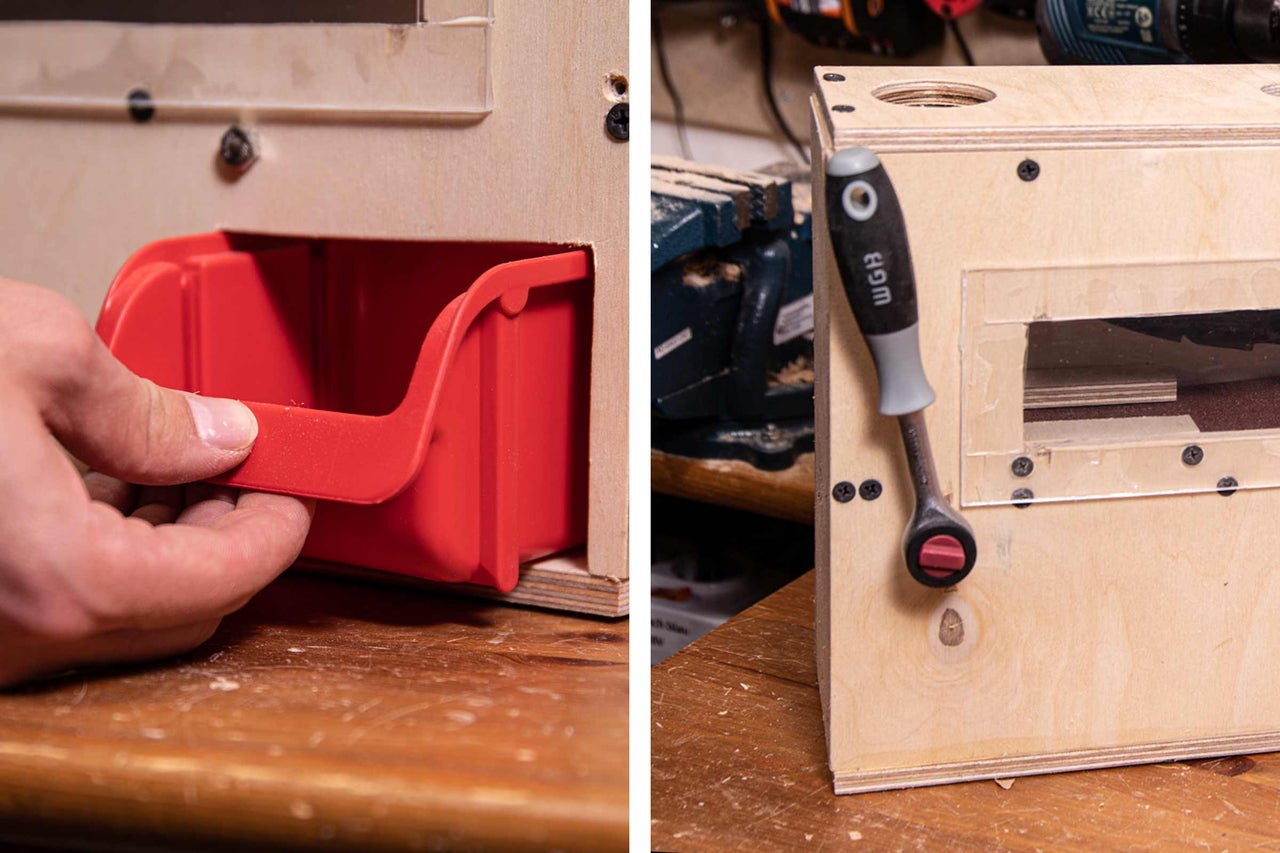

Il ne te reste plus qu‘à insérer les tiroirs et à fixer le cliquet réversible sur l‘embout de la clé à douille. Ton casse-noisette HORNBACH est prêt.

 Nussknacker selber bauen 27

Fonctionnement du casse-noisette

Voici comment fonctionne ton casse-noisette HORNBACH :

Par le trou du couvercle, tu jettes ta noix dans ton casse-noisette. La noix tombe sur le tapis roulant. Maintenant, tu tournes la manivelle et mets le tapis roulant en mouvement jusqu'à ce que la noix se trouve sous le marteau.

Grâce à la vitre du casse-noisette, tu as toujours tout sous les yeux !

Maintenant, tire la poignée du marteau vers toi jusqu'à ce que la coquille craque et que ta noix soit cassée.

Relâche le marteau et tourne pour mettre le tapis roulant en mouvement - jusqu'à ce que la noix cassée tombe dans le tiroir.

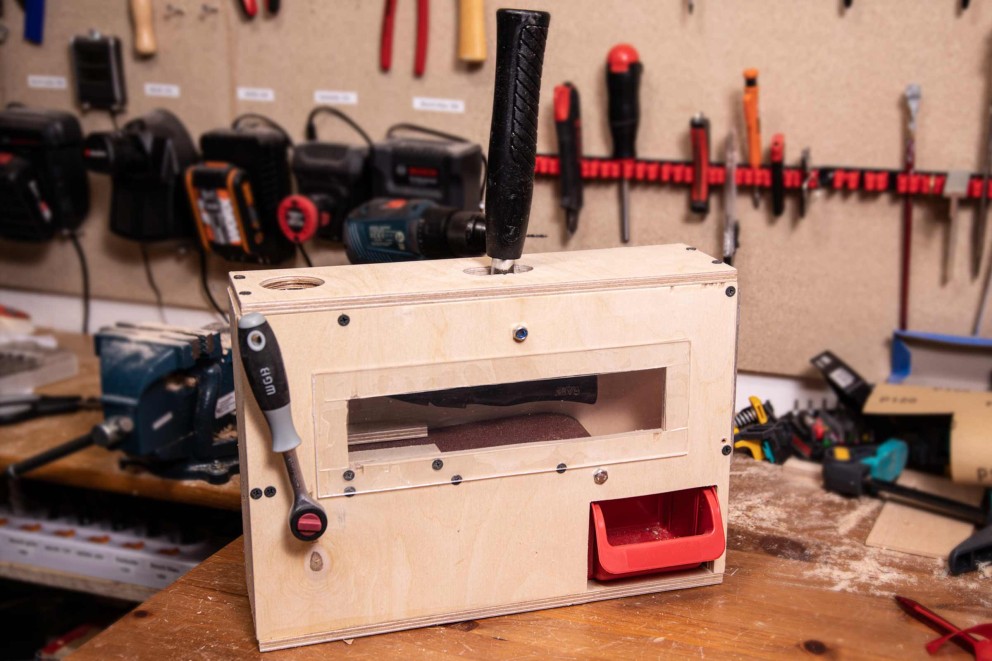

Nussknacker selber bauen fertige Maschine

Consignes de sécurité

Ce mode d'emploi a été rédigé avec le plus grand soin, mais ne peut indiquer qu'une procédure possible. Il convient donc d'évaluer ses propres capacités de manière réaliste et de demander impérativement conseil à un spécialiste en cas d'incertitude !

HORNBACH décline toute responsabilité en cas de mauvaise utilisation des matériaux et des outils ainsi qu'en cas de montage non conforme aux règles de l'art.

  • Porter un équipement de protection approprié lors de toutes les étapes de travail.
  • Poncer les surfaces brutes de sciage afin de prévenir les blessures (par ex. les éclats).
