Découpe les panneaux et les bois équarris nécessaires selon les dimensions indiquées ci-dessous, par exemple à l'aide d'une scie circulaire manuelle avec rail de guidage. Les découpes de bois équarri se font mieux avec une scie à onglet.
Instructions
Construire soi-même un bar avec éclairage
Ton rayon de soleil pendant la saison sombre: ton propre bar. Nous te montrons comment construire un bar avec éclairage toi-même - que ce soit dans le salon ou dans la cave, partout on peut trinquer avec des amis.
5 jours
2
Bar avec éclairage: ce dont tu auras besoin
Préparer le bar avec éclairage

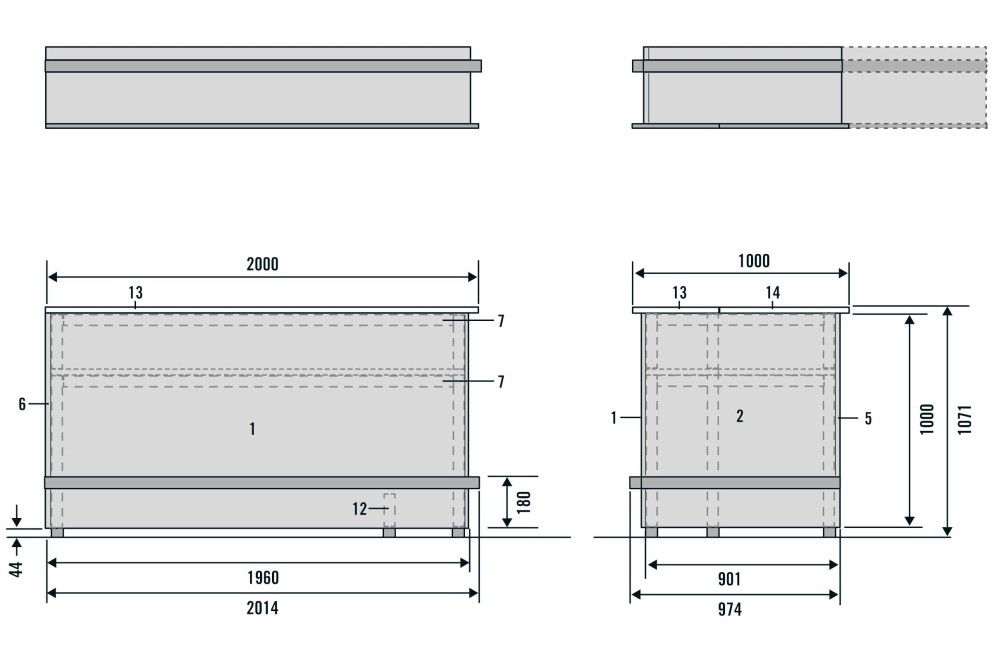

Tu peux construire le bar avec les dimensions indiquées ou l'adapter à tes besoins et à la taille de la pièce. Il se compose d'un corps de comptoir (partie inférieure) et, si tu le souhaites, d'une tête de comptoir. Tiens compte de la hauteur disponible de la pièce. L'espace entre le comptoir et la tête de comptoir doit être suffisamment haut pour que tu puisses voir à travers. La tête de comptoir peut également être prolongée sur le côté le plus étroit, par exemple si elle doit atteindre la surface du mur.
Tu peux aussi construire le bar en miroir si cela est plus pratique dans ta pièce.
Pour l'installation de l'éclairage intégré, tu devrais parler à temps avec un électricien qui doit poser le câble d'alimentation.
Conseils pour la découpe du bois
Utilise les panneaux découpés de manière à ce que la face la plus belle - c'est-à-dire la face avant du panneau - soit orientée vers l'intérieur. Plus tard, des briques de parement mural seront collées sur les côtés extérieurs. Sur la face intérieure, tu peux peindre les bois équarris et les panneaux découpés afin de protéger le bois de l'humidité. Tu ne souhaites pas poser de parement? Dans ce cas, la plus belle face du panneau doit être tournée vers l'extérieur. Toutefois, dans cette variante, les têtes de vis resteront visibles plus tard si tu ne les enduis pas et si tu ne vernis pas l'ensemble des faces extérieures des panneaux.
Construire le corps du comptoir pour le bar
1
Découpe des panneaux pour le bar
2

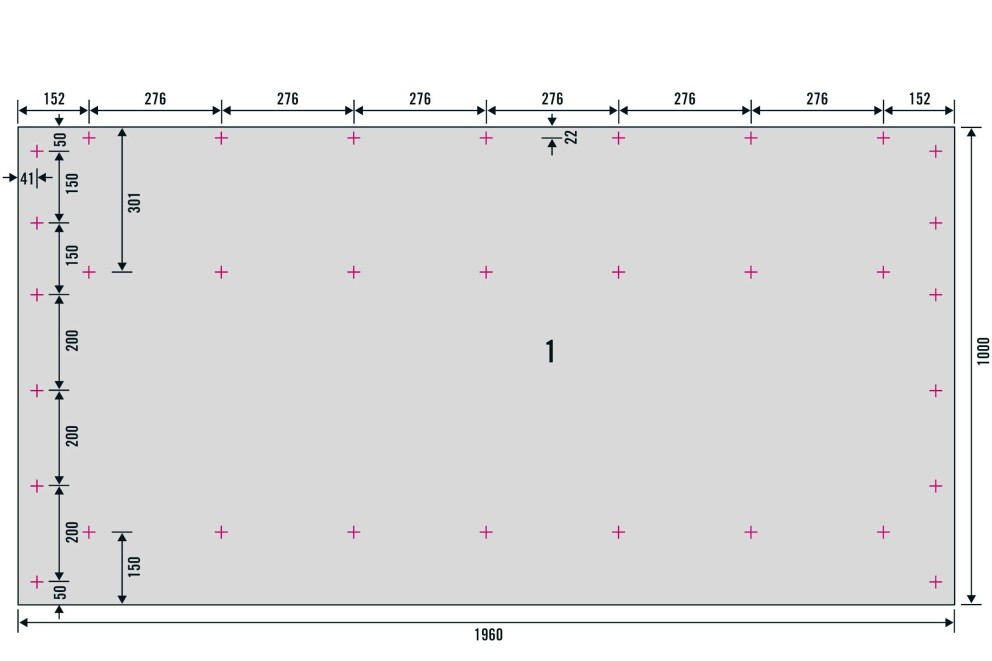

Construire un bar: percer et fraiser le panneau (1)
Pré-perce les panneaux découpés (1) aux positions (+) sur le dessin à 5 mm.
Remarque: fraiser tous les trous de vis sur le côté où les vis à tête fraisée seront vissées.
1) 1960 x 1000 mm (1x)
3

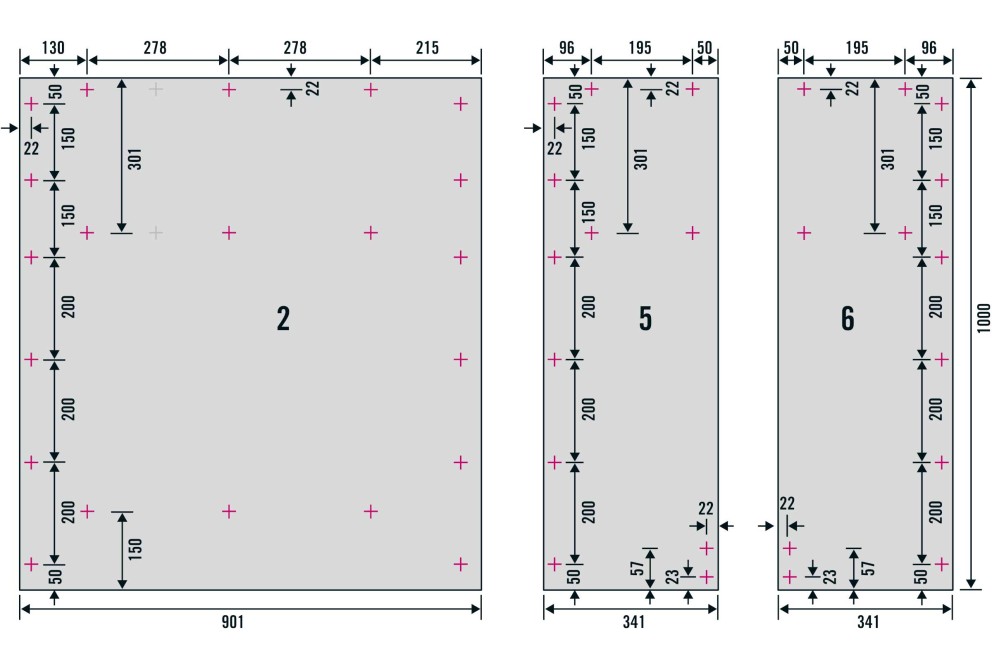

Percer et fraiser les panneaux (2,5 et 6)
Perce et fraise les trous de vis dans les panneaux (2), (5) et (6) comme indiqué dans les dessins cotés.
2) 901 x 1000 mm (1x)
5) 341 x 1000 mm (1x)
6) 341 x 1000 mm (1x)
4

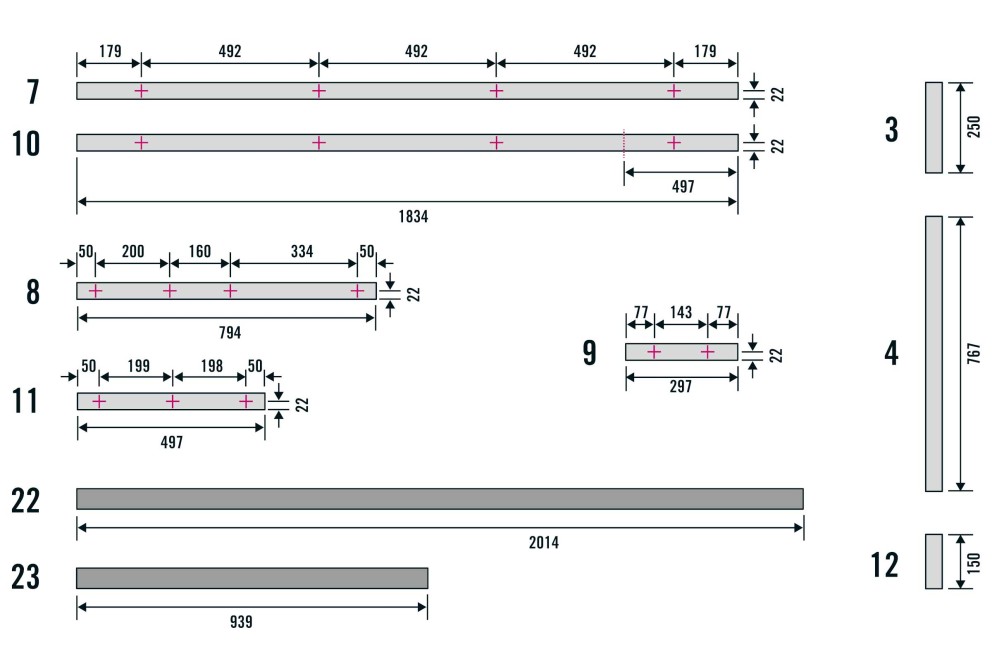

Découper les bois équarris pour le bar
Pour assembler les panneaux dans les angles, découpe des morceaux de bois équarri de 44 x 44 mm. Perce les morceaux de bois équarri selon le schéma à l'échelle avec un foret de 5 mm, puis fraise les trous. Découpe les repose-pieds (22) et (23) dans des morceaux de bois équarri de 54 x 54 mm.
Conseil: applique une couche de vernis incolore sur les bois équarris (4) et (12) sur une longueur d'environ 50 mm afin de protéger le bois contre l'humidité.
| N° | Pièce | Bois équarri | Longueur |
|---|---|---|---|
| 3 | 3 | 44 x 44 mm | 250 mm |
| 4 | 3 | 767 mm | |
| 7 | 2 | 1834 mm | |
| 8 | 2 | 794 mm | |
| 9 | 4 | 297 mm | |
| 10 | 2 | 1834 mm | |
| 11 | 2 | 497 mm | |
| 12 | 12 | 150 mm | |
| 22 | 1 | 54 x54 mm | 2014 mm |
| 23 | 1 | 939 mm |
5
Corps de comptoir pour bar: visser les bois équarris
Visse les bois équarris (3) et (4) par l'arrière, décalés latéralement de 19 mm vers l'intérieur - utilise pour cela une bande étroite d'un panneau de 19 mm d'épaisseur comme aide au montage. Les bois équarris (4) dépassent de 44 mm vers le bas.
6
Monter le support pour le corps du comptoir
Les bois équarris (7), (8) et (9) sont fixés horizontalement sur les panneaux (1), (2), (5) et (6) pour servir de support au plan de travail et au plancher intermédiaire. Fixe les bois équarris à l'aide d'étaux ou de serre-joints. Vérifie qu'il reste un espace d'au moins 27 mm entre les bois équarris verticaux (3) et (4) pour le plan de travail et que les pieds dépassent en bas de 44 mm le bord inférieur du plan.
7
Corps de comptoir pour bar: aligner les panneaux
Avec l'aide d'un assistant, place les deux panneaux à une distance suffisante du mur pour le montage. Place une chute de bois de 44 mm d'épaisseur sous chaque panneau. Tu pourras ainsi aligner plus facilement les panneaux et mieux les visser. Visse les panneaux (1) et (2) avec des vis à tête fraisée 4,5x40 mm sur le bois carré.
8
Monter les bandes latérales sur le corps du comptoir
Monte maintenant les deux bandes latérales (5) et (6): place ici aussi un reste de bois équarri (44x44 mm) en dessous. Place les deux bandes latérales (5) et (6) en haut, à fleur des panneaux (1) et (2), et visse-les avec les bois carrés.
9
Bar avec éclairage: visser les bois équarris
Visse un bois équarri (11) à une distance de 253 mm du bois équarri (10) avec une vis à tête fraisée 5 x 80 mm - fais attention à ce que les trous de vis soient verticaux pour visser plus tard le plan de travail et le plancher intermédiaire. Répète cette étape de travail avec les deuxièmes bois carrés (10) et (11).
10
Installer le support de montage
Pour l'étape suivante, place des planches de bois sous les bois (8) et (9). Elles servent de support de montage pour les bois équarris (10) et (11) qui viennent d'être pré-montés.
11
Visser les bois équarris aux supports de montage
Pose les bois équarris (10) et (11) sur le support de montage et visse-les de l'extérieur à travers les bandes latérales (5) et (6) avec les vis 5 x 80 mm. Fixe ensuite de la même manière les bois équarris inférieurs (10) et (11).
12
Monter le repose-pieds sur le corps du comptoir
Les bois équarris (22) et (23) sont fixés à l'extérieur du corps du comptoir pour servir de repose-pieds. Marque à cet effet sur les panneaux le bord inférieur des repose-pieds à une distance de 123 mm du bord inférieur du panneau. Applique un peu de colle à bois à la hauteur des trous de vis et fixe les repose-pieds aux panneaux à l'aide de serre-joints. Visse ensuite les repose-pieds de l'intérieur avec des vis à tête fraisée 4,5 x 40 mm.
13

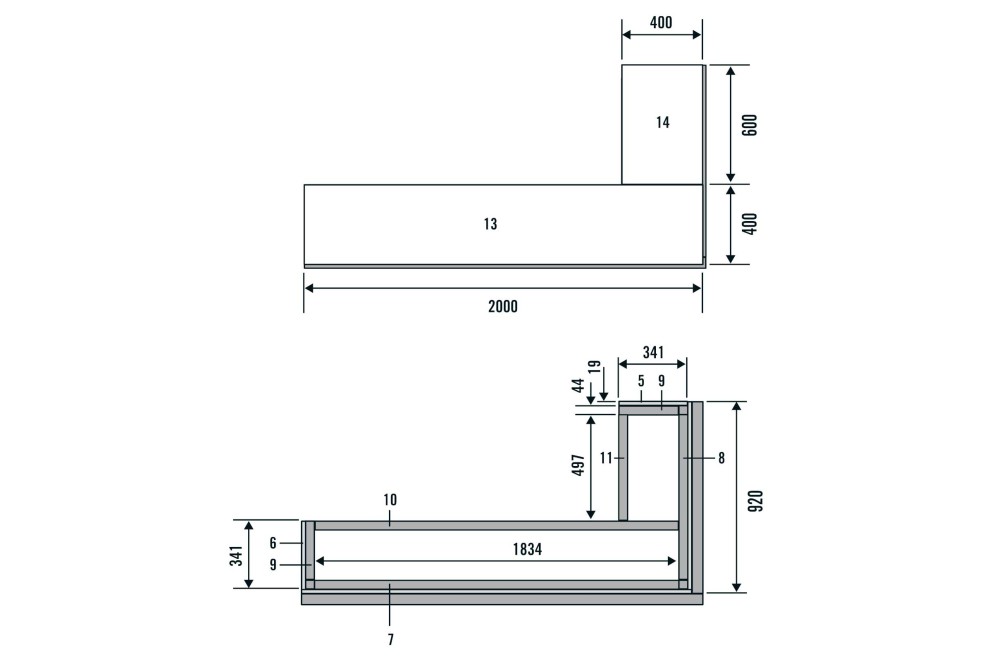

Bar avec éclairage: découper le plan de travail
Découpe le plan de travail et la tablette dans un panneau en bois lamellé de 27 mm d'épaisseur.
13) 2000 x 400 mm (1x)
14) 600 x 400 mm (1x)
31) 1922 x 341 mm (1x)
32) 541 x 341 mm (1x)
14
Monter les étagères intermédiaires sur la face intérieure du bar
Les deux étagères intermédiaires (31) et (32) sont maintenant montées: insère d'abord l'étagère intermédiaire longue (31) et ensuite l'étagère intermédiaire courte (32). Visse maintenant les étagères intermédiaires par le bas avec des vis à tête fraisée 4,5x60 mm sur les bois carrés.
15
Bar avec éclairage: aligner le comptoir
Avec l'aide d'un assistant, pousse le corps du comptoir à sa position définitive. Grâce aux trois pieds, le comptoir ne peut pas bouger, même si le sol est légèrement inégal. Un pied supplémentaire (12) est monté sur chacune des bandes latérales. Visse les pieds (12) sur les bandes latérales (5) et (6) avec des vis 4,5x40 mm. Il est possible que tu doives éloigner le comptoir du mur une fois la hauteur atteinte, afin de pouvoir visser l'un des deux pieds.
16
Positionner le plan de travail du bar
Pose les plans de travail (13) et (14) sur les bois équarris supérieurs et aligne-les à l'intérieur contre les bois équarris. Les panneaux dépassent d'environ 40 mm vers l'extérieur.
17
Visser le plan de travail avec le corps du comptoir
Visser le plan de travail par le bas à travers les bois équarris avec des vis à tête fraisée 4,5 x 60 mm.
18
Poncer et peindre le plan de travail
Ponce le plan pour la peinture avec du papier abrasif de grain 180. Ponce les chants du plateau de manière à obtenir un arrondi régulier d'environ 5 mm. Le plan peut ensuite être peint, par exemple avec une huile-cire dure incolore.
19
Bar avec éclairage: poser des parements en bois
Pour l'habillage avec un parement en bois, commence en bas sur les repose-pieds et travaille vers le haut. Les instructions "Poser des plaquettes de parement en bois" te montrent comment faire, étape par étape!

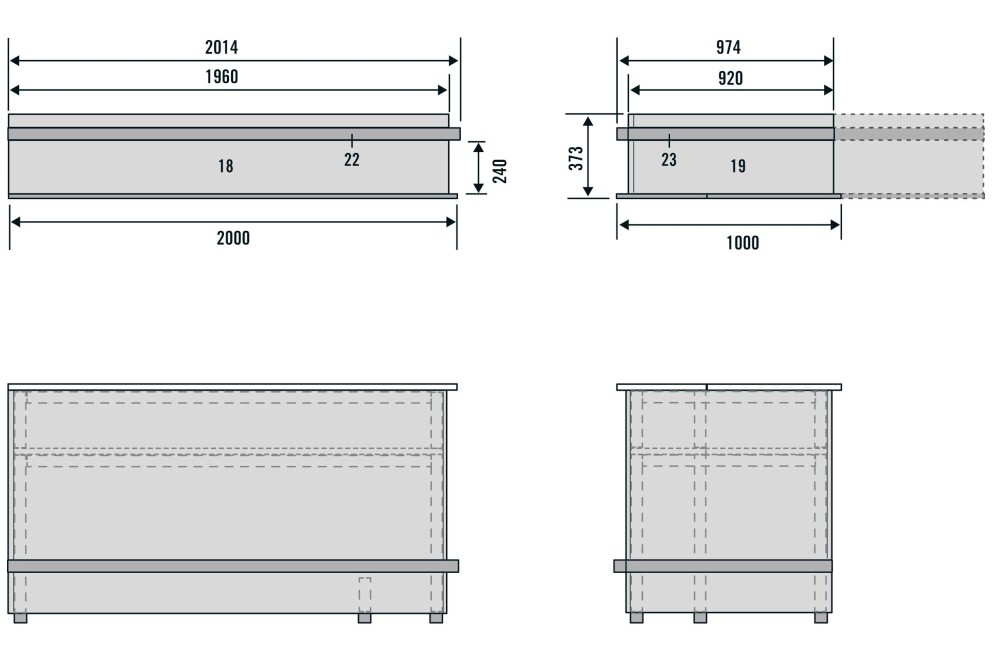

Bar avec éclairage: construire la tête de comptoir
20

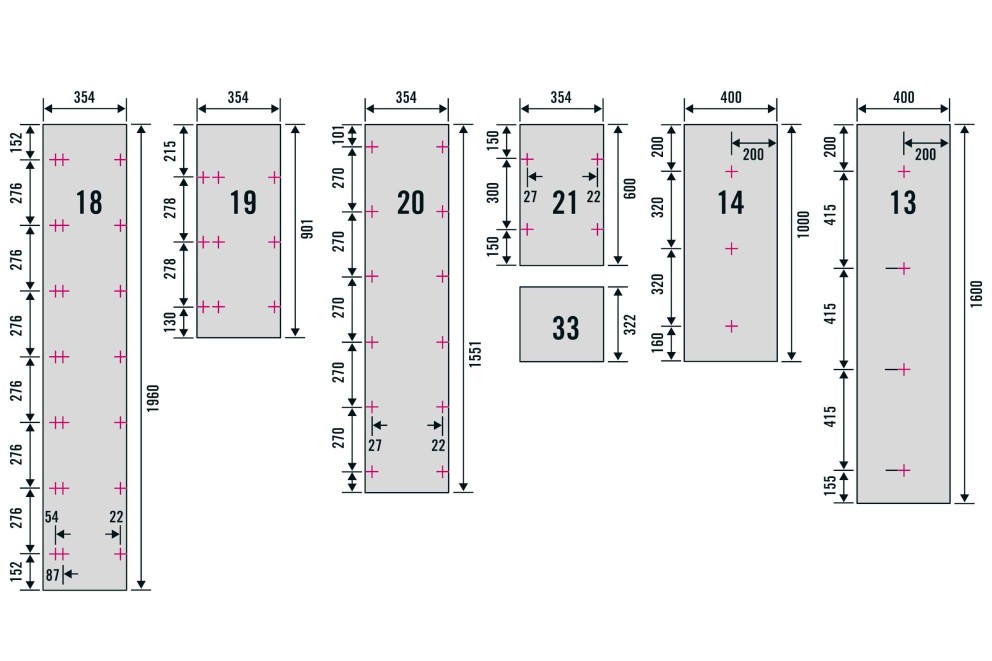

Prémonter la tête de comptoir avec éclairage
La tête de comptoir est entièrement pré-montée avant d'être fixée au plafond. Découpe pour cela les panneaux 3 couches (19 mm) selon le plan des mesures.
Perce les trous de fixation (+) sur les panneaux (18), (19), (20) et (21) à 5 mm. Le diamètre, la position et le nombre de trous dans les plaques (13) et (14) dépendent des dimensions des luminaires encastrés et de leur nombre. Tu ne veux pas du tout encastrer de luminaires? Dans ce cas, ces trous ne sont pas nécessaires.
13) 1600 x 400 mm (1x)
14) 1000 x 400 mm (1x)
18) 1960 x 354 mm (1x)
19) 901 x 354 mm (1x)
20) 1551 x 354 mm (1x)
21) 600 x 354 mm (1x)
33) 322 x 354 mm (1x)
21
Assembler les panneaux pour la tête de comptoir
Prépare les deux panneaux (20) et (21) pour l'assemblage avec des chevilles plates en les posant sur une surface plane et en les alignant dans leur position future. Marque le centre des trois chevilles sur les deux panneaux et fraise les fentes des chevilles une à une avec la fraiseuse pour chevilles plates. Pour l'utilisation, consulte le mode d'emploi de la machine utilisée.
22
Appliquer la colle à bois sur les surfaces de jonction
Applique de la colle à bois sur les surfaces de jonction, insère les chevilles à lamelles dans les fraisages et relie les deux panneaux de manière étanche. Laisse la colle durcir avant de continuer.
23
Construire un bar: percer des trous pour les luminaires
Place des chutes de bois sous les panneaux reliés. Avec la scie cloche, perce les trous pour les luminaires aux positions marquées. Veille à ce que le diamètre soit correct pour les luminaires encastrés utilisés.
24
Arrondir les bords des panneaux pour la tête de comptoir
Ponce les surfaces en bois pour les peindre. Les bords des panneaux sont à nouveau arrondis à Ø 5 mm. Tu peux maintenant peindre les surfaces en bois avec la couleur de ton choix ou simplement avec une huile-cire dure.
25

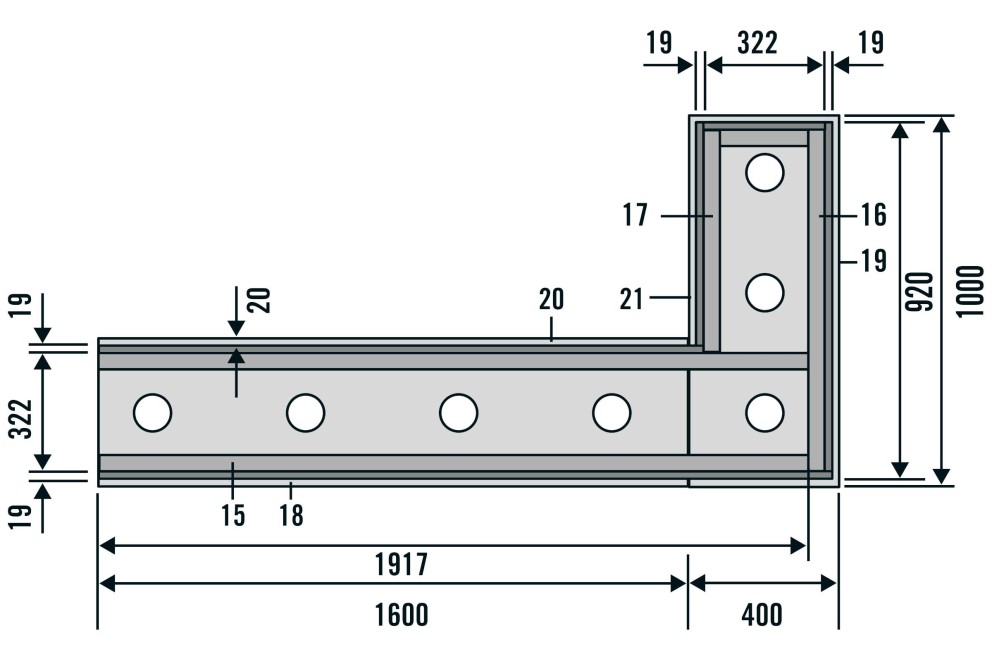

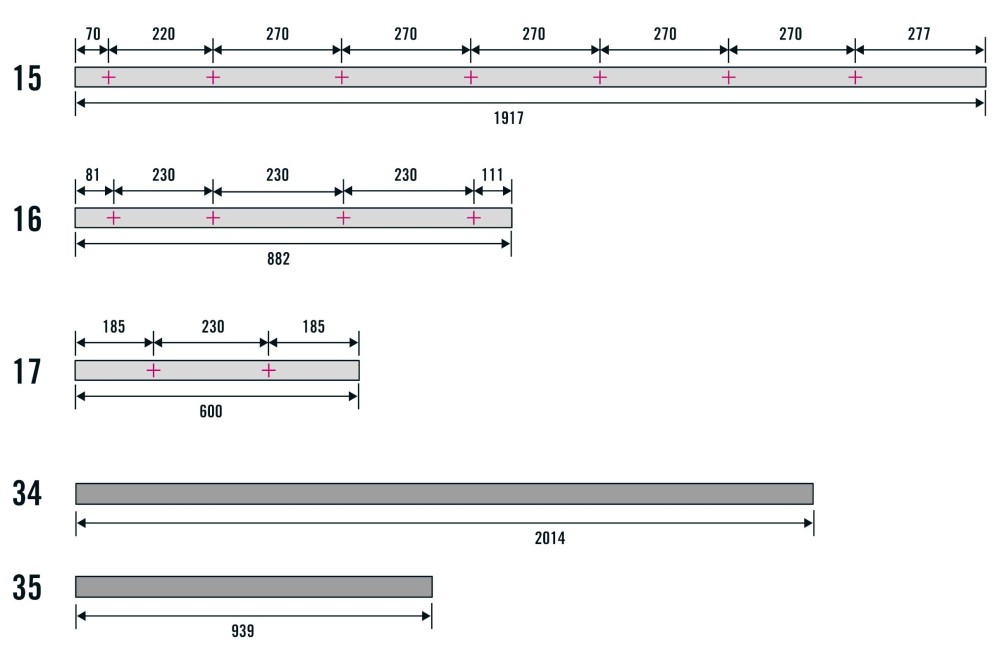

Monter les parois latérales de la tête de comptoir
Les parois latérales sont montées sur les deux panneaux à l'aide des bois équarris (15), (16) et (17). Perce les trous de vis (+) dans les bois équarris à 5 mm.
| N° | Pièce | Bois équarri | Longueur |
|---|---|---|---|
| 15 | 2 | 44 x 44 mm | 1917 mm |
| 16 | 1 | 920 mm | |
| 17 | 1 | 600 mm | |
| 34 | 1 | 54 x 54 mm | 2014 mm |
| 35 | 1 | 939 mm |
26
Aligner les bois équarris sur la tête de comptoir
Marque les positions des bois équarris sur les panneaux avec des distances égales vers l'intérieur et l'extérieur et applique de la colle à bois à ces endroits.
27
Construire un bar: visser les bois équarris à la tête de comptoir
Pose les bois équarris et visse-les aux deux panneaux avec des vis à tête fraisée 4,5 x 60 mm.
28
Coller les parois latérales pour la tête de comptoir
Applique de la colle à bois sur les côtés extérieurs des bois équarris ainsi que sur les surfaces de jonction des parois latérales (18), (19), (20), (21) et (33). Place les parois latérales contre les bois équarris de manière à ce que les panneaux se touchent aux coins. Relie les panneaux (18) à (19), (20) à (21) et (33) à (19) et (21) avec 8 équerres de chaise au total.
29
Visser les parois latérales pour la tête de comptoir
Visse maintenant les parois latérales sur les bois équarris avec des vis à tête fraisée 4,5 x 40 mm.
30
Poser le parement sur la tête du comptoir
Visse les bois carrés (34) et (35) de l'intérieur sur les parois latérales, à une distance de 44 mm du bord supérieur. Pour t'aider, tu peux placer un morceau de bois carré de 44 x 44 mm.
Maintenant, les parois latérales extérieures entre les panneaux et les bois carrés sont recouvertes de parements en bois. Au-dessus des bois équarris, les panneaux restent libres pour la fixation au plafond.
Montage au plafond: tête de comptoir avec éclairage
31
Faire préparer le raccordement électrique
Pour le raccordement d'un éclairage LED basse tension, les prises de raccordement nécessaires doivent être installées par un spécialiste, un électricien.
Attention: le plafond doit être adapté à la fixation prévue. Un plafond en béton et l'utilisation d'ancrages pour charges lourdes sont les plus appropriés.
Marque au plafond la position exacte des bois équarris pour la fixation de la tête de comptoir - les dimensions intérieures de la tête de comptoir doivent correspondre aux distances extérieures des bois de fixation.
Perce les trous de vis sur les bois équarris. Utilise ensuite les bois équarris comme gabarit de perçage pour les ancrages pour charges lourdes au plafond - les trous de perçage s'adapteront alors exactement.
32
Construire un bar: raccorder les luminaires encastrés
Pose une plaque de bois ou de carton sur le comptoir en guise de protection et quelques bois équarris par-dessus. Prépare 3 supports dont la longueur correspond à la distance entre le comptoir et la tête de comptoir. Soulève maintenant la tête de comptoir sur le comptoir. Raccorde les lampes encastrées et vérifie les connexions des câbles ainsi que le fonctionnement des lampes. Pour ce faire, les lampes encastrées à LED sont connectées temporairement. Si tout fonctionne, les luminaires sont retirés. Soulève maintenant la tête de comptoir jusqu'aux bois équarris au plafond et place immédiatement les supports en dessous.
33
Visser la tête de comptoir au plafond
Visser la tête de comptoir au plafond par les trous de fixation latéraux avec des vis à tête fraisée 4,5 x 60 mm sur les bois carrés. Les supports ne doivent être retirés que lorsque la tête de comptoir est bien montée.
34
Bar avec éclairage: insérer les luminaires
Relie les lampes LED encastrées avec les câbles de raccordement et insère-les dans les ouvertures des lampes.
35
Poser la plinthe décorative sur la tête de comptoir
Couvre la zone où se trouvent les vis de fixation avec de fines bandes de contreplaqué - elles ne sont que légèrement collées. Si la tête de comptoir doit être retirée plus tard, il te suffit d'enlever les moulures de bois pour pouvoir dévisser les vis.
Construire soi-même une étagère pour bar avec éclairage
36

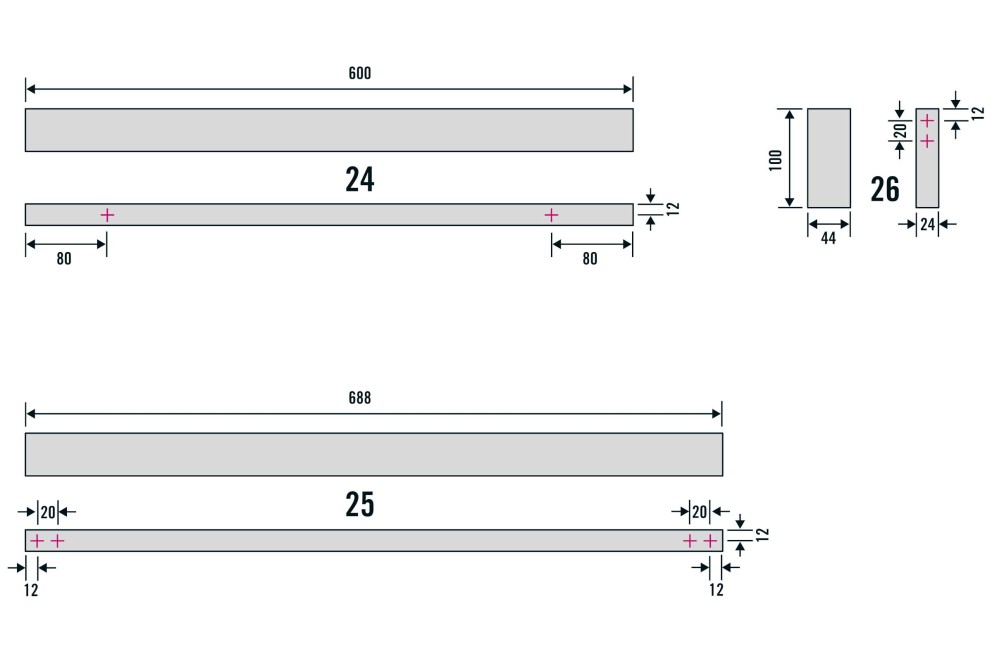

Préparer les bois équarris pour l'étagère à bar
En suivant les étapes suivantes, tu peux construire une étagère sans supports - la fixation murale est cachée. Tu peux aussi construire plusieurs étagères en même temps et les relier entre elles. La taille proposée ici peut être adaptée individuellement.
Prépare les bois équarris 24 x 44 mm dans les longueurs nécessaires. Perce les trous pour les vis: dans le bois équarri (24), perce deux trous sans fraisage de 8 mm pour la fixation murale. Tous les autres trous sont percés et fraisés à 5 mm.
24) 600 mm (1x)
25) 688 mm (1x)
26) 100 mm (2x)
37
Insérer les vis dans le bois équarri
Introduis les vis à bois hexagonales avec les rondelles dans le bois équarri (24). L'étagère est-elle fixée sur un mur en pierre ou en béton? Dans ce cas, il te faut encore les chevilles appropriées. Dans tous les cas, le mur doit être adapté à la fixation.
38

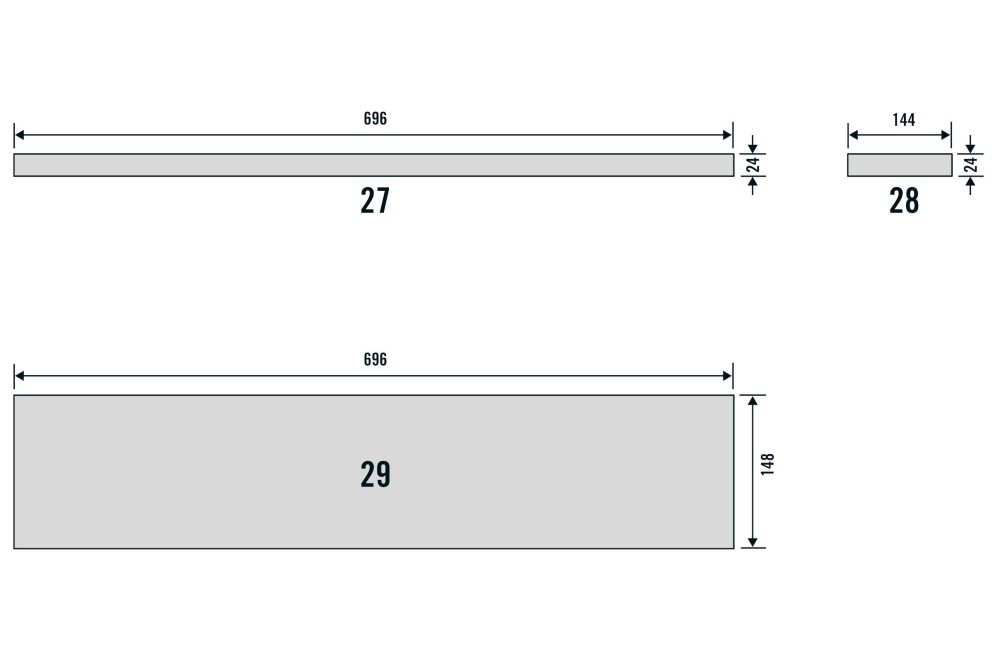

Étagère pour bar: préparer le revêtement extérieur
Le revêtement extérieur de l'étagère est fabriqué en contre-plaqué de 4 mm d'épaisseur. Si tu ne montes pas l'étagère dans un coin, tu as besoin d'une autre bande latérale étroite (27).
27) 696 x 24 mm (1x)
28) 144 x 24 mm (1x)
29) 696 x 148 mm (2x)
39
Visser les bois équarris pour l'étagère de bar
Pose les bois équarris (25) et (26) sur un support plat pour les visser. Applique de la colle à bois sur les surfaces de jonction et visse les bois avec des vis à tête fraisée 5,0 x 80 mm.
Colle les deux bandes latérales (27) et (28) sur les côtés étroits. Le revêtement (29) du côté inférieur est également fixé à l'étagère avec de la colle.
Tu veux garder la possibilité d'enlever facilement l'étagère plus tard? Dans ce cas, fixe le revêtement inférieur avec des vis à tête fraisée de 3,0x16 mm au lieu d'utiliser de la colle à bois.
40
Construire un bar: visser l'étagère
L'étagère pré-fabriquée est vissée au mur après le durcissement des collages. Pour ce faire, détermine la position à l'aide d'un niveau à bulle et marque les deux trous de perçage sur le mur en tournant les vis à tête hexagonale avec une certaine pression - tu reportes ainsi les marques sur le mur. Remets l'étagère de côté et perce les trous pour les chevilles au niveau des marques. Après avoir inséré les chevilles, l'étagère peut être vissée.
41
Recouvrir l'étagère
Applique un peu de colle à bois sur les surfaces de jonction, puis colle le revêtement supérieur (29).
Visse les deux étagères ensemble pour augmenter la stabilité.
