Alimentation en eau et évacuation des eaux usées

Comment l'eau est-elle acheminée dans la maison et où s'écoule-t-elle? Tu trouves ici toutes les informations sur le thème de l'alimentation et de l'évacuation – pour que tout reste au sec!

Alimentation

Les systèmes d'alimentation acheminent l'eau à des endroits où il n'y en a pas. Lorsqu'ils sont parcourus par l'eau, les tuyaux d'alimentation sont toujours sous pression afin de garantir un débit constant.

Les tuyaux d'alimentation sont fabriquées dans un matériau fin, généralement du plastique ou du cuivre. Leur diamètre est plus petit que celui des conduites d'évacuation. Le calcaire et la corrosion par piqûres ne pouvant affecter le plastique, ce matériau est souvent privilégié à d'autres. Les conduites d'eau sont en outre soumises à de strictes directives, telles que les normes DIN.

Évacuation

Comme les conduites d'évacuation servent uniquement à évacuer l'eau, ils ne sont pas sous pression et présentent un diamètre plus important.

Le diamètre exact du tuyau dépend de l'élément sanitaire raccordé.

Élément sanitaire Diamètre de la conduite d'évacuation en mm pour un raccordement simple
Lavabo, lave-mains 40
Évier de cuisine, lave-vaisselle, lave-linge jusqu'à 6 kg, douche, baignoire, urinoir, évacuation au sol 50
Lave-linge 6-12 kg, évacuation au sol DN70 70
Toilette, évacuation au sol DN 100 100

Ces diamètres de tuyau sont utilisés pour des raccordements simples à un tuyau de descente de 110 mm de Ø. Si plusieurs objets de drainage sont raccordés au même tuyau de descente, on optera pour un diamètre de tuyau juste supérieur. Même chose si la conduite de raccordement possède plusieurs changements de direction.

Un trop grand diamètre peut être aussi problématique qu'un trop petit diamètre.

En cas de diamètre trop grand, il manque de profondeur pour les particules solides. Des matières polluantes se déposent alors dans le tuyau et le bouchent.

En cas de diamètre trop petit, le tuyau peut se remplir entièrement d'eau et provoquer que le siphon se vide suite à un manque d'air.

Pour évacuer les eaux d'un bâtiment, les tuyaux de descente doivent être aérés. Au lieu de l'habituelle ventilation en toiture, tu peux monter un aérateur de conduit. Celui-ci assure une bonne aération sans ouverture de toit, ce qui évite d'avoir des zones non étanches. Avec un aérateur de conduit, la ventilation se fait automatiquement. En cas de pression normale ou de surpression, la valve se ferme automatiquement pour éviter les mauvaises odeurs.

Dans le cas de raccordement de tuyaux, un angle de 87° fera l'affaire. Cet angle permet une aération suffisante du tube de raccordement.

L'essence, l'huile, la graisse, les acides et les autres liquides ne doivent en aucun cas s'écouler dans les eaux usées!

Les dispositifs anti-retour empêchent les eaux usées de remonter dans les canalisations, par ex. en cas de fortes pluies ou de canalisations bouchées. Laisse un spécialiste s'occuper de la protection contre le reflux!

Eaux usées et eaux de pluie

Il convient de différencier les eaux usées des eaux de pluie lors du drainage de la maison. Le terme «eaux usées« désigne l'eau qui doit être traitée dû à la présence de saleté. Les eaux usées sont amenées dans des tuyaux en plastique de différents diamètres depuis l'écoulement de la douche, de la baignoire, des toilettes, etc., jusque dans la canalisation. Conformément à DIN 1986, on distingue les sections de tuyaux suivantes:

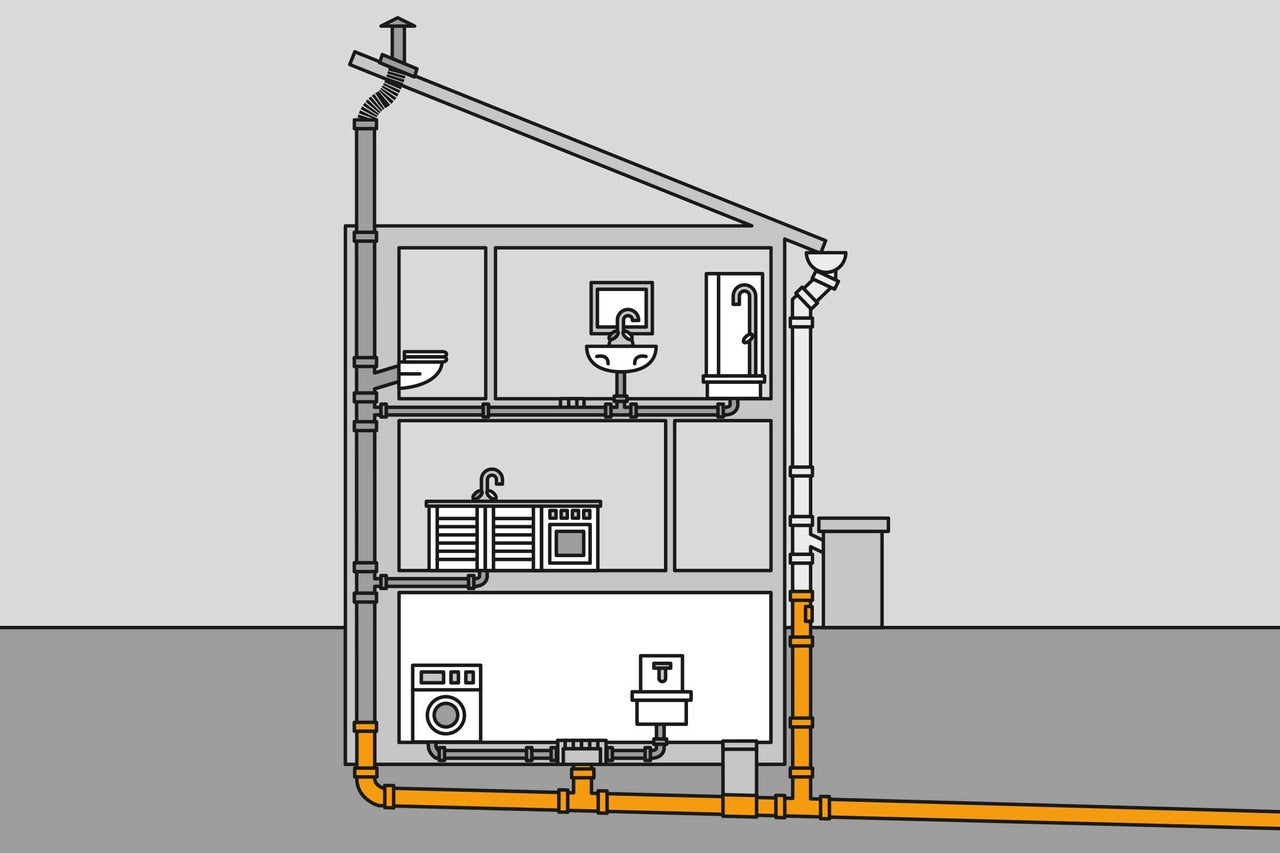

  • Le tuyau de raccordement va du siphon ou de la naissance de gouttière jusqu'au tuyau de taille supérieure, la colonne de descente.
  • L'eau des différents étages s'écoule du tuyau de descente dans le tube collecteur. Le tuyau de descente va jusqu'en sortie de toit par une ventilation, de manière à ce qu'il n'y ait aucune puissance d'aspiration et que l'eau puisse s'écouler de manière optimale.
  • Le tube collecteur conduit l'eau dans le tuyau enterré.
  • Une fois dans le tuyau enterré, l'eau s'écoule dans la canalisation. Elle se trouve alors en dehors du bâtiment. Les regards permettent de contrôler et de nettoyer régulièrement les tuyaux.
  • Pour les maisons à plusieurs étages, des conduites de dérivation sont prescrites, celles-ci doivent être utilisées en cas d'accumulation d'eaux usées.
  • Les tuyaux de descente d'eau de pluie conduisent l'eau de pluie du toit depuis les gouttières dans un puisard, un récupérateur, une citerne, un tuyau collecteur ou une conduite d'évacuation.

schmutz und regenwasser

En général, les eaux usées et l'eau de pluie sont évacuées dans des systèmes de tuyauteries séparés. Elles ne doivent en aucun cas être évacuées ensemble. Si cela devait toutefois être le cas, on parle d'un réseau unitaire d'assainissement.

Dans la plupart des municipalités, l'eau de pluie, par ex. du toit, ne doit pas s'écouler dans la canalisation. On doit le laisser s'infiltrer. Elle doit rejoindre l'eau souterraine; ainsi le cycle naturel de l'eau est préservé. On peut utiliser l'eau de pluie principalement autour de la maison: pour arroser le jardin, pour la chasse d'eau des toilettes ou le lave-linge.

Demande d'autorisations

L'évacuation d'eau dans une canalisation d'eaux usées, éventuellement unitaire, doit être autorisée par les autorités compétentes. Selon l'ampleur de ton projet de construction, tu devras potentiellement faire appel à un spécialiste ou demander d'autres autorisations. Pour savoir si cela est le cas pour toi, renseigne-toi auprès des autorités compétentes!

Drainage Tous les produits

Différence entre les conduites d'eau froide, les tubes haute température (HT) et les tuyaux de canalisations enterrées (KG)

On distingue les tubes HT des tuyaux de canalisations enterrées KG pour l'évacuation des eaux usées domestiques. Toutes les conduites d'évacuation installés dans la maison sont des tubes HT (haute température) de couleur grise. Ces tuyaux sont composés de polypropylène (PP) ou de polyéthylène (PE) et conviennent particulièrement aux eaux usées froides, chaudes et agressives.

Les tuyaux KG (tuyaux de canalisations enterrées) de couleur brun-rouge sont quant à eux en PVC imputrescible. Ils sont résistants aux acides et aux solvants, tout en étant solides.

Conduites d'eau froide

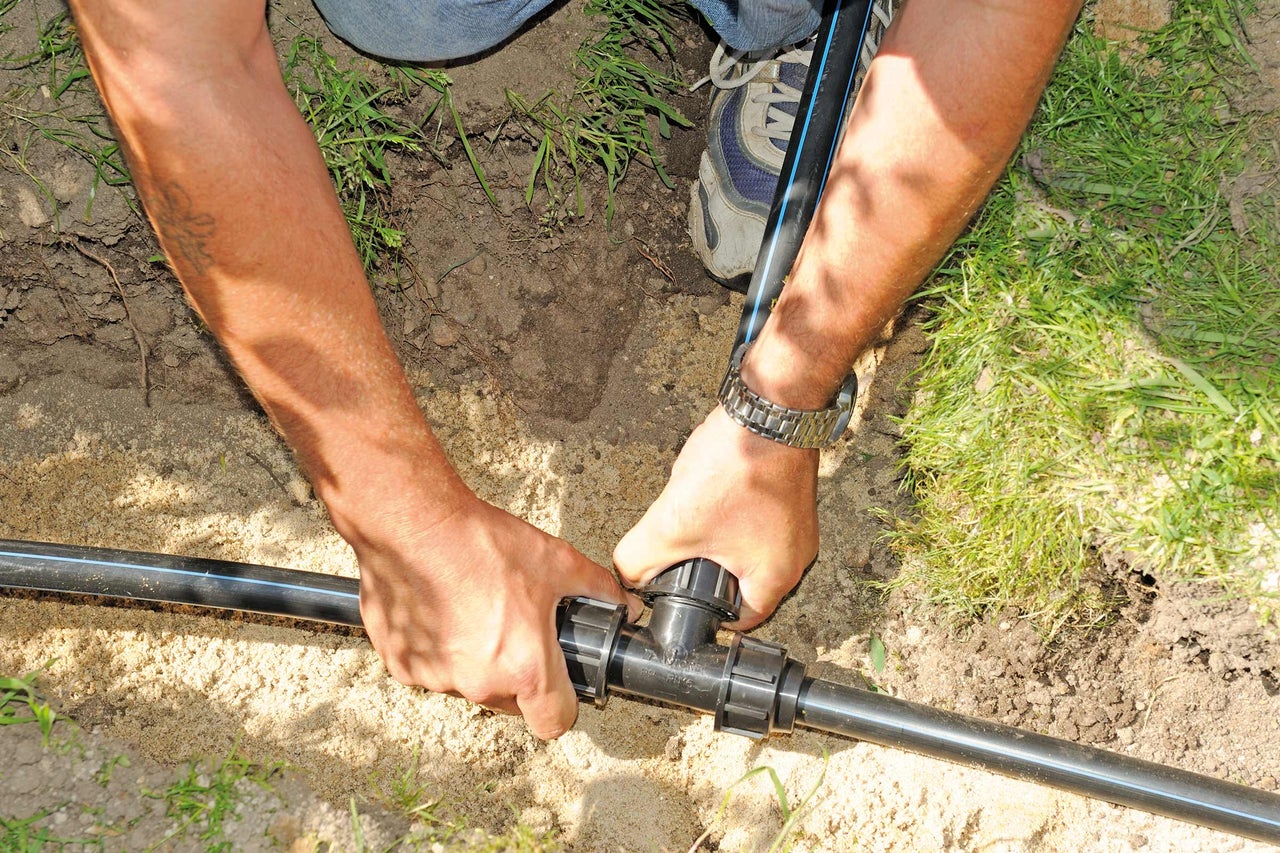

Grâce aux conduites d'eau froide, tu peux facilement amener de l'eau froide là où tu en as besoin (maison, jardin, cour, etc). Pour la cave, le garage, le carport, la terrasse ou encore la fontaine, la tonnelle ou l'étang du jardin, il n'y a rien de mieux qu'un tel système de conduite d'eau froide.

Les variantes modernes en plastique ont une très longue durée de vie, résistent à la corrosion, aux dépôts, algues et bactéries. Enfiche ou visse la conduite et ouvre l'eau! C'est tout aussi facile si tu souhaites agrandir ton système d'eau froide.

kaltwasserleitungen

Éviter les dégâts dus au gel

Si ton système d'eau froide est susceptible de geler en hiver, il faut le vidanger avant la saison froide. Tu éviteras ainsi les dégâts causés par le gel. Pour ce faire, pose au point le plus bas du système un robinet à boisseau sphérique, par ex. dans un regard de visite.

Conduite d'eau froide Tous les produits

Tubes HT (haute température)

Toutes les conduites d'évacuation posées à l'intérieur de la maison sont des tubes HT. Ces tuyaux résistent aux eaux usées chaudes, froides et agressives; ils conviennent exclusivement à une pose en intérieur.

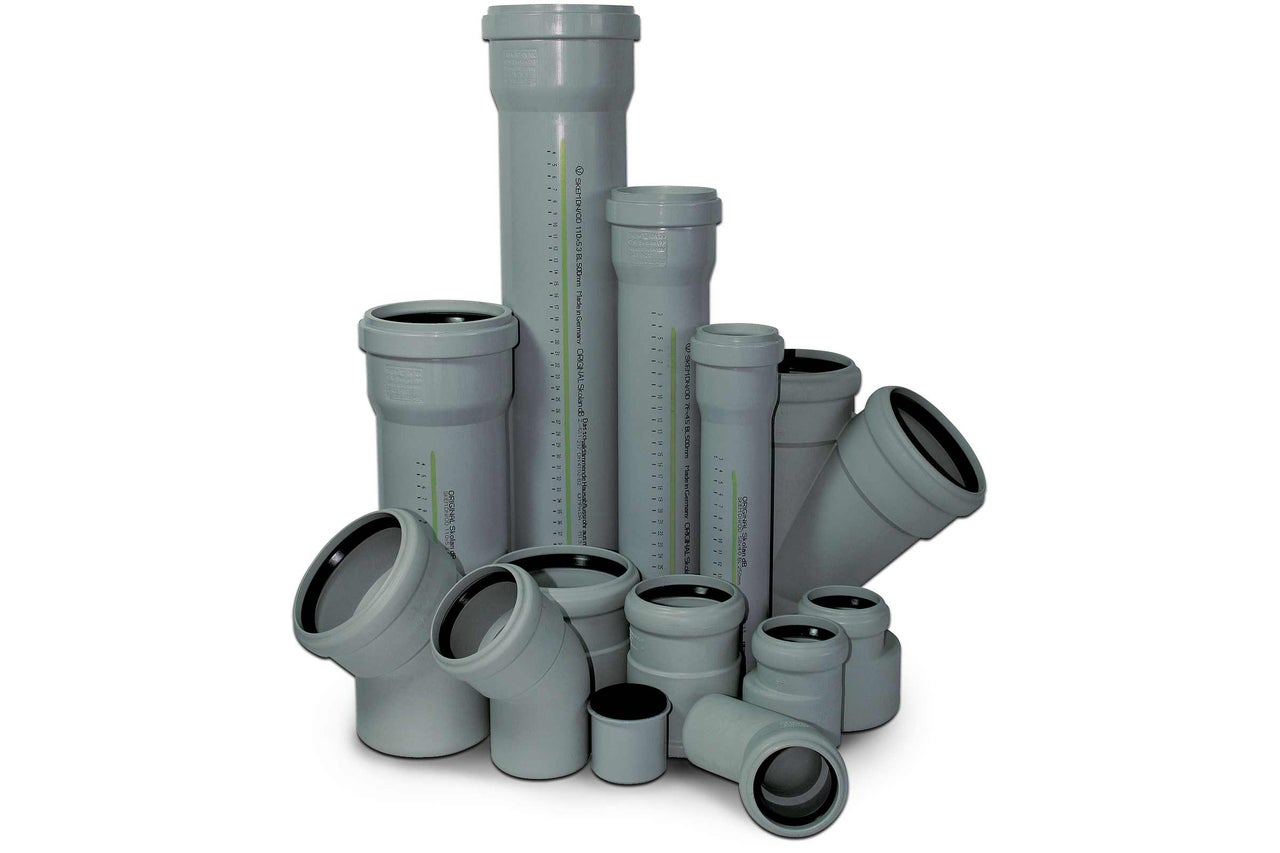

Les tubes HT sont de couleur grise et composés de polypropylène (PP), un matériau difficilement inflammable.

ht rohre

Protection phonique des conduites d'évacuation des eaux usées

Pour le drainage également, l'isolation phonique est importante. Certains tubes HT, tels que les Skolan Safe®, peuvent réduire les bruits du corps et de l'air grâce à une composition de matériaux spécifique, une plus grande épaisseur et des revêtements spéciaux. Les raccordements, manchons, dérivations, etc. sont aussi disponibles dans une variante plus silencieuse, réduisant les sons.

  Tuyau HT tube haute température à réduction sonore, par ex. Skolan Safe®
Matériau Polypropylène (PP) polypropylène renforcé en minéraux
Couleur gris gris clair (RAL 7035)
Épaisseur du matériau pour DN 110 (mm) 2,7 5,3
Niveau de pression acoustique (plus il est bas, mieux c'est) 26 dB 20 dB
Tubes haute température (HT) Tous les produits

Tuyaux KG (tuyaux de canalisations enterrées)

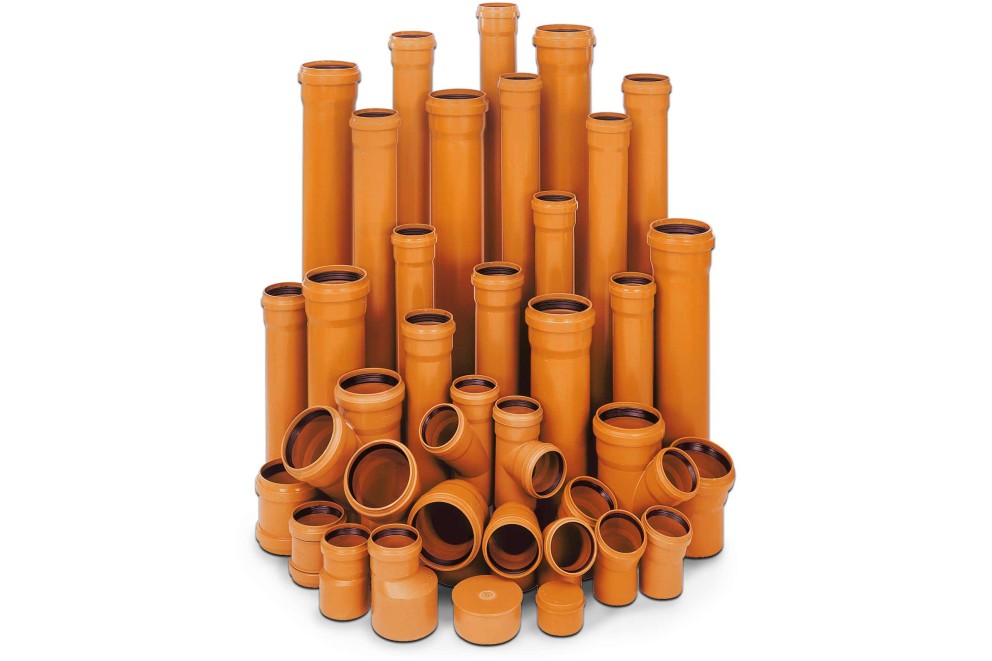

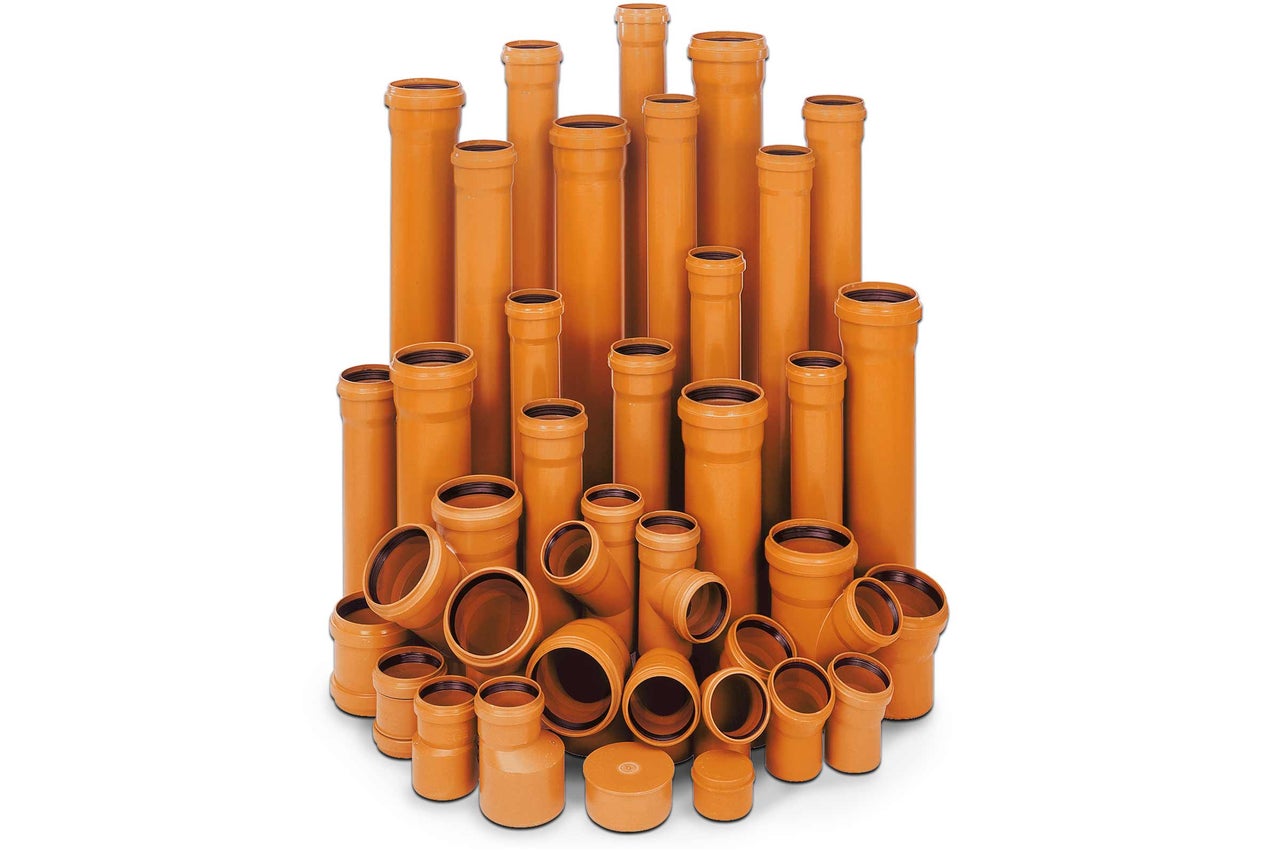

De couleur brun-rouge, ces conduits d'évacuation des eaux usées se posent dans le sol et dans la cave. Ils sont disponibles avec un diamètre de 100, 120, 250, 300, 400 et 500 mm. Les conduits qui collectent les eaux usées de plusieurs tuyaux individuels pour les conduire dans le tuyau de descente doivent avoir un diamètre élevé correspondant.

kg rohre

Il existe des systèmes de tuyaux particulièrement robustes, autonettoyants et résistants aux acides & autres solutions alcalines, comme les articles de la série KG 2000.

Tuyaux d’évacuation Tous les produits

Utiliser des tuyaux adaptés

Pour le drainage, veille à utiliser exclusivement des tuyaux caractérisés comme tuyaux d'évacuation des eaux usées. En plus du symbole PA, le matériau et le diamètre doivent être indiqués.

Les tuyaux de canalisations enterrées (KG) ne peuvent pas être montés dans la maison, car ils peuvent émettre des vapeurs toxiques en cas de surchauffe. Les tubes HT sont au contraire inadaptés aux zones extérieures.

Planifier ses conduites d'eau

Pour tous les tuyaux de descente à l'exception des verticaux, prévois une inclinaison de 2 cm/m. Un auto-nettoyage suffisant des tuyaux est ainsi garanti.

Si l'inclinaison est plus grande, l'eau s'écoule trop vite et des particules peuvent se déposer. Une inclinaison plus petite ralentit l'écoulement des eaux usées si bien que les particules ne peuvent plus être évacuées. Dans les deux cas, cela entraîne à long ou court terme le rétrécissement du tuyau voire son obstruction.

Garde aussi en tête que les dérivations ne se montent pas avec un angle allant à l'encontre du sens d'écoulement mais à moins de 45 ° par rapport au flux. Pour les tuyaux de descente, les angles jusqu'à 88 ° dans le sens de l'écoulement sont possibles. Ton nouveau système de tuyauterie fonctionne presque à vie si tu choisis les bons diamètres.

Dans la maison, installe toujours la conduite d'eau chaude au-dessus de la conduite d'eau froide (jamais l'inverse, sinon la chaleur ascendante réchaufferait la conduite d'eau froide).

Les tubes KG et HT, à eux-seuls, ne suffisent pas pour construire un système d'évacuation d'eaux usées. Tu as également besoin, selon les particularités du lieu de pose, de diverses pièces telles que des siphons coudés à 90 °, des coudes à différents angles, des colliers - isolés ou non – à fixer au mur et encore d'autres éléments . Tu trouveras une sélection de pièces individuelles dans ce graphique, et de nombreux autres dans notre assortiment.

Ici aussi, tu as une série de pièces individuelles nommées d'après leur utilisation. Elles te permettent par exemple de raccorder des tuyaux, même de matériaux différents. Tu y trouves aussi des coudes, pour changer la direction, et des bouchons de manchon permettant de fermer les extrémités des tubes.

Hornbach
9 7 2 6 5 4 3 8 1
Ce que tu vois ici
1
Tuyau flexible

Pièce de tube pour le raccordement d'un tuyau d'aération au toit

2
HTEM: tube avec manchon

pièces de tube HT droites, pouvant être emboîtées les unes dans les autres

3
HTB: coude

Angle: 45 °; 67,5 °; 87,5 °; pour raccorder une conduite plus petite à la conduite

4
Siphon de cour

Pièce pour l'évacuation des eaux au sol. Différentes variantes pour la salle de bains, le jardin, la terrasse, etc.

5
HTB: coude

Angle: 15 °; 30 °; 45 °; 67,5 °; 87,5 °; tube coude à angle, etc.

6
Clapet anti-retour

Pièce qui, en cas de canalisation bouchée, empêche que les eaux usées coulent à nouveau dans les conduits d'eaux usées

7
KGB: coude

Angle: 15 °; 30 °; 45 °; 67,5 °; 87,5 °; tube coude à angle, etc.

8
KGEM: tube avec manchon

Parties droites des tuyaux de canalisation enterrée qui peuvent être emboîtées les unes dans les autres

9
KGRE: tuyau de nettoyage

Tuyau avec ouverture pour pouvoir nettoyer la conduite

Raccords et connexions

Il existe un grand nombre de raccords de tubes en différents matériaux, dimensions et diamètres extérieurs. Cela inclut les jonctions, les connecteurs, les coudes, les dérivations, les embouts et les siphons coudés. Ils sont la plupart du temps composés de caoutchouc vulcanisé ou d'élastomère thermoplastique.

Le caoutchouc vulcanisé possède une excellente résistance aux intempéries aussi bien qu'à l'oxygène et l'ozone. L'utilisation la plus fréquente est la connexion des tuyaux en plastique modernes comme des tuyaux haute température (HT) et des tuyaux de canalisation enterrée (KG), avec de nombreux autres matériaux de tube comme le grès, le béton, la fonte coulée et le ciment de fibre.

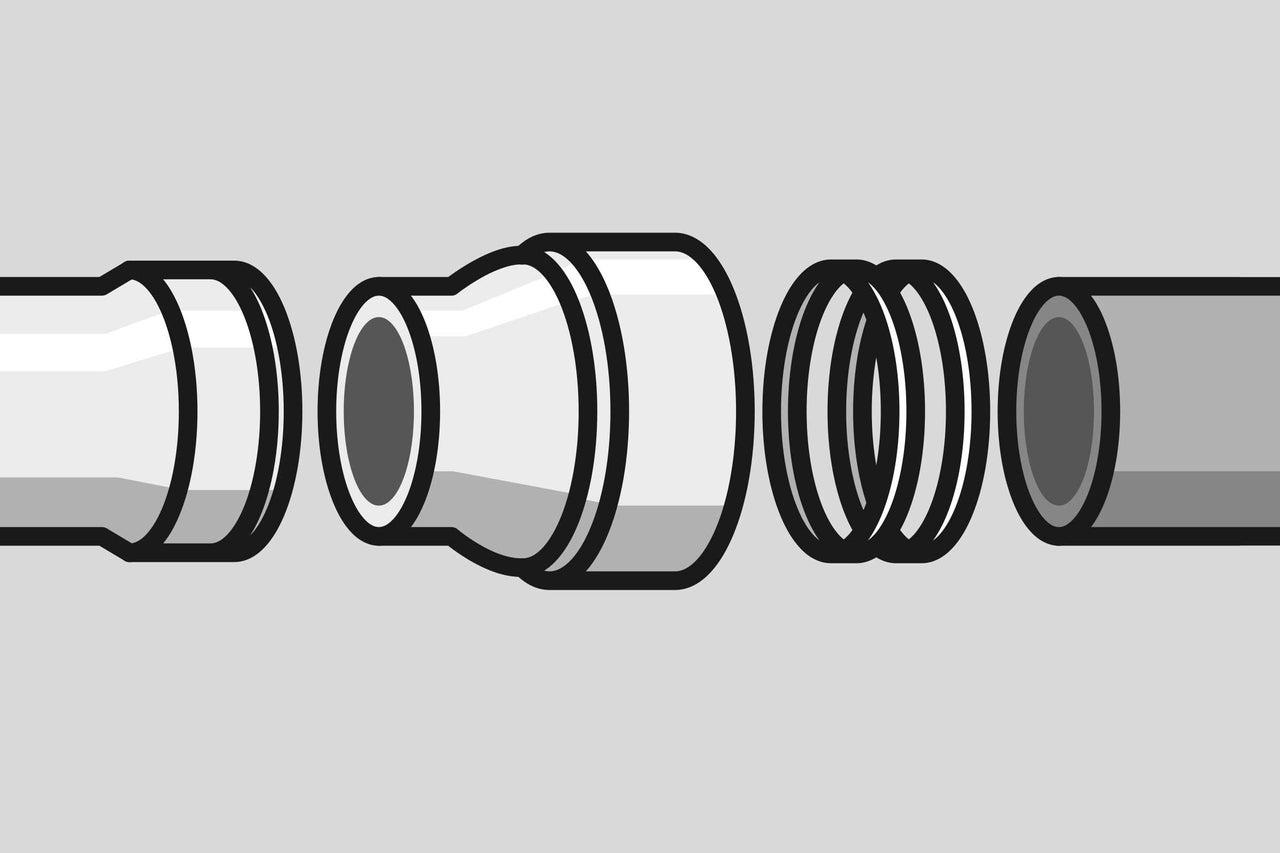

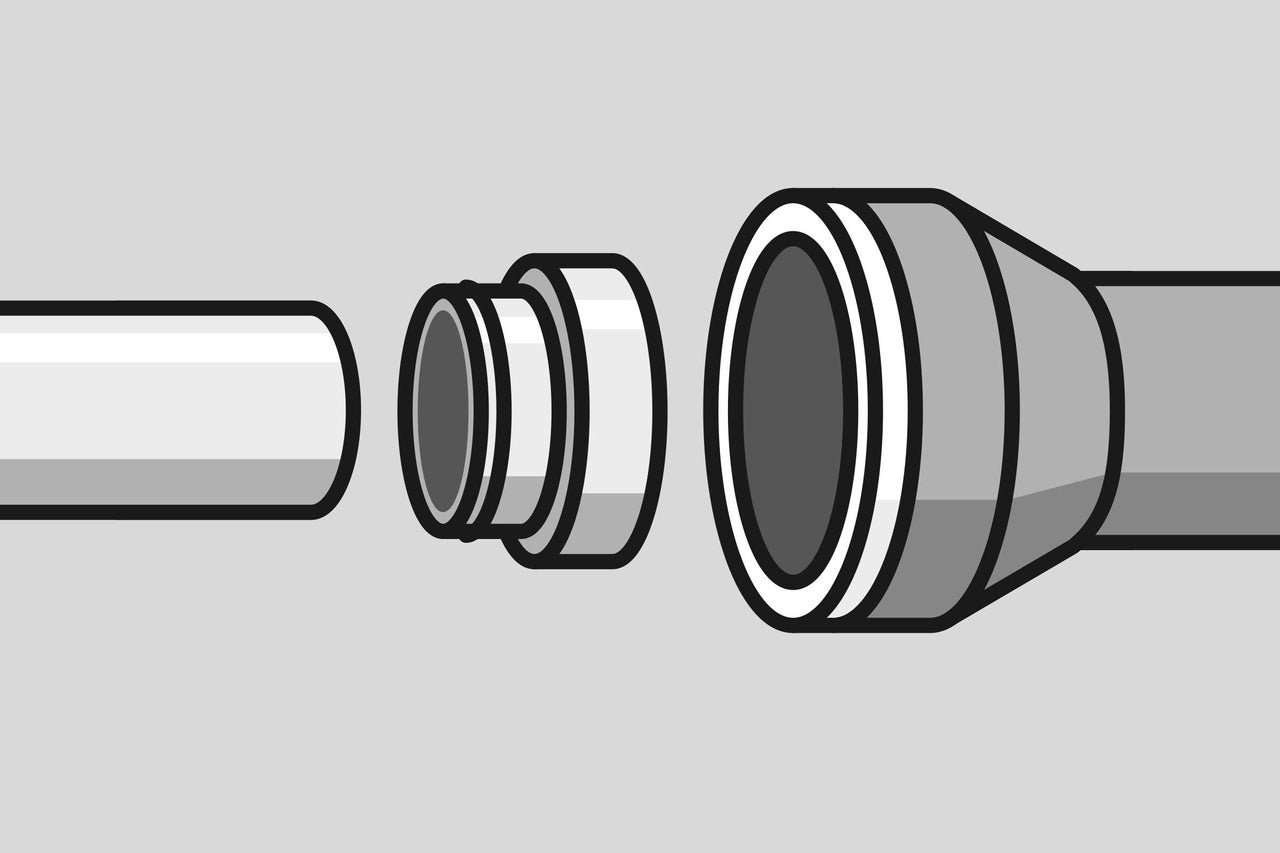

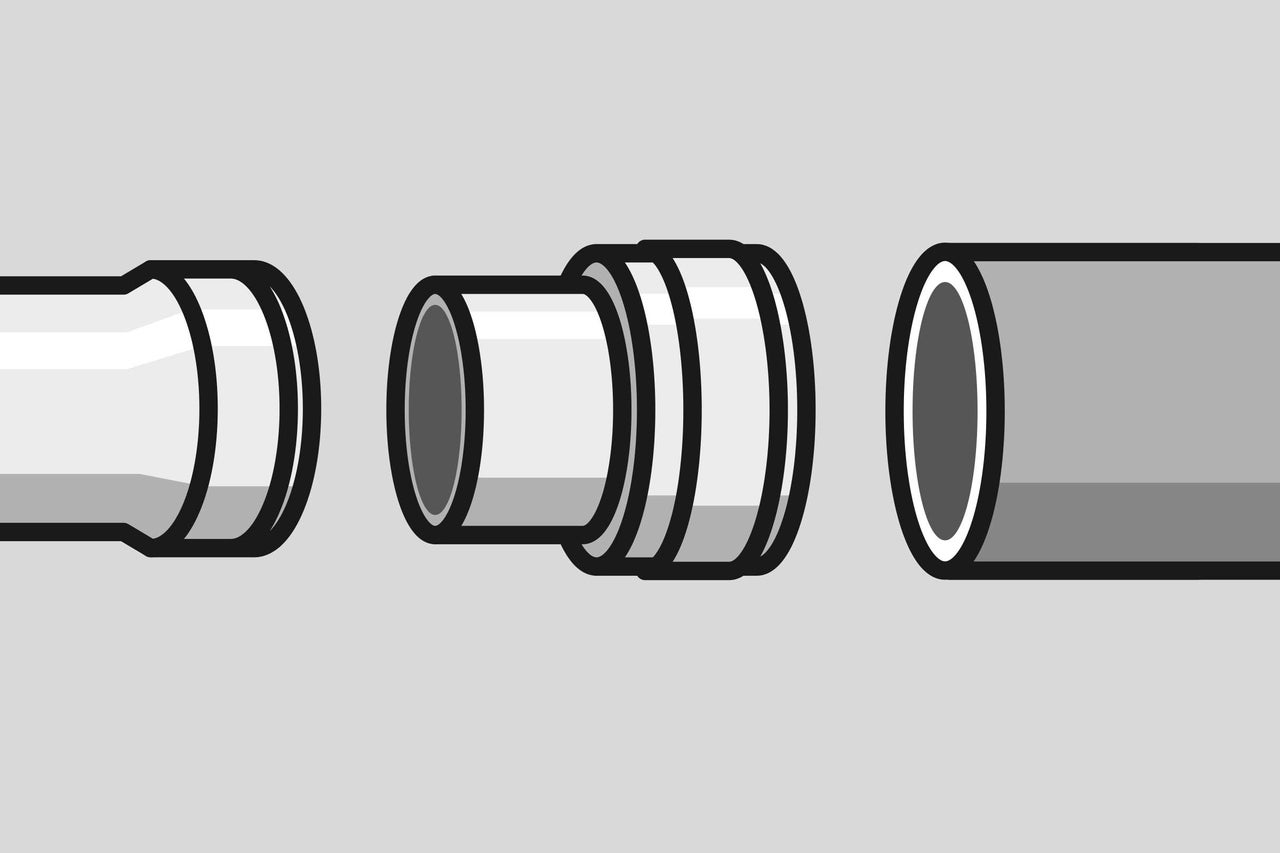

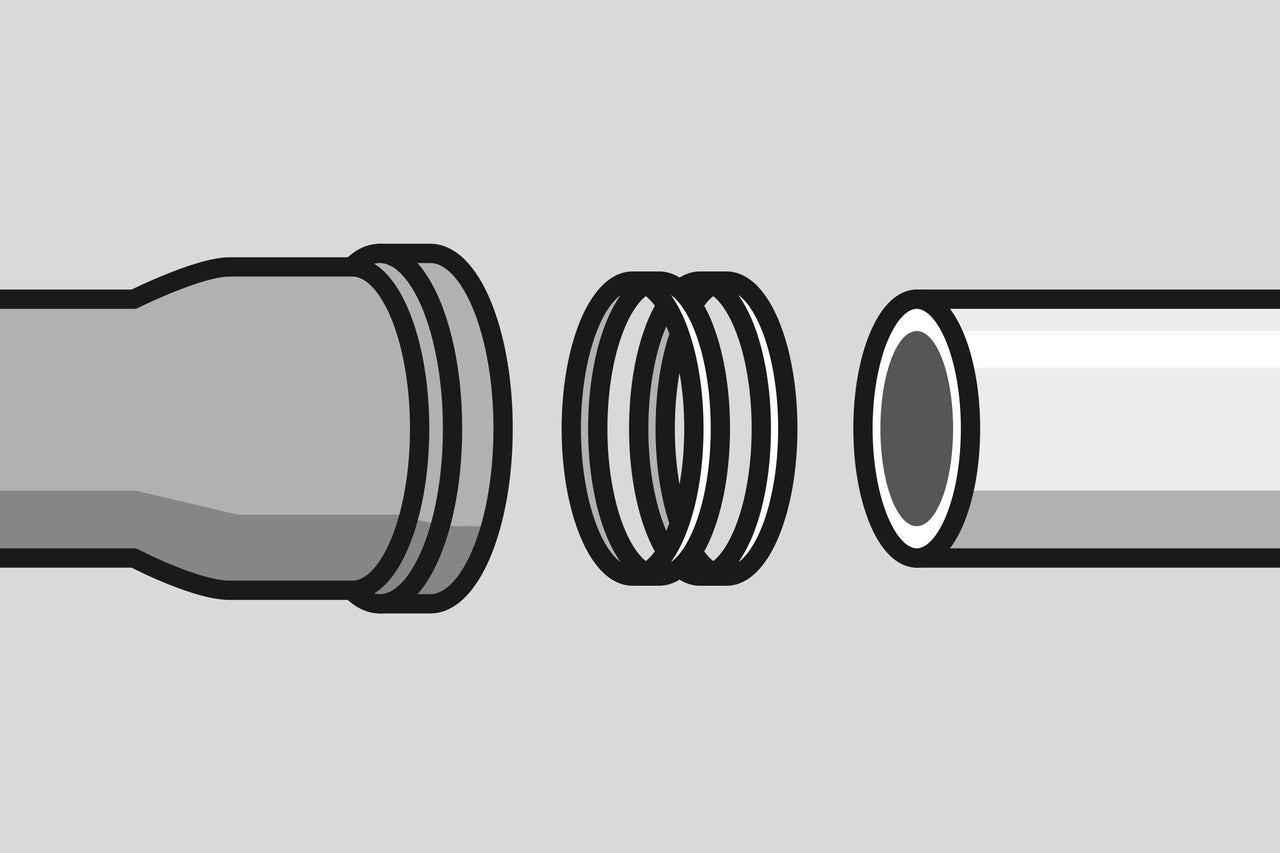

Comment connecter des tuyaux de canalisation enterrée (KG)?

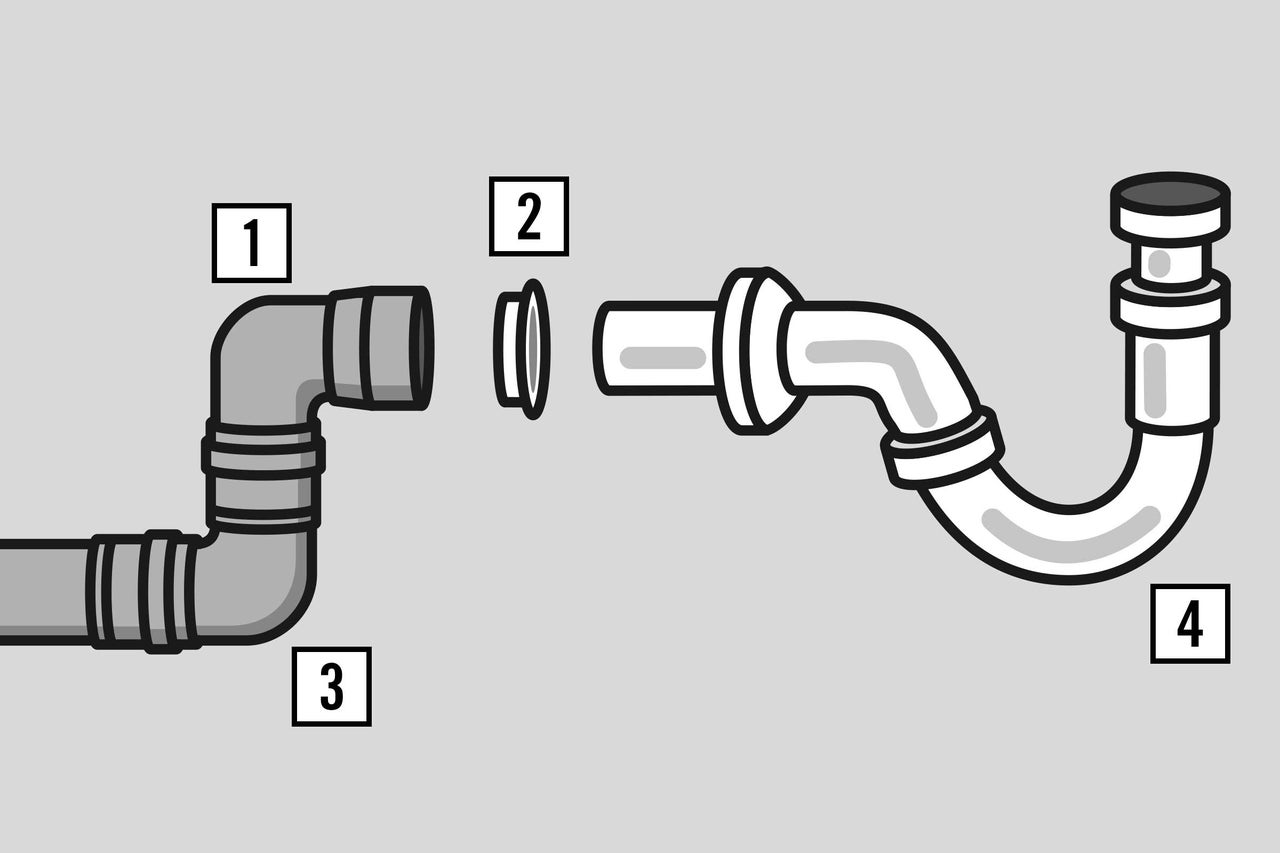

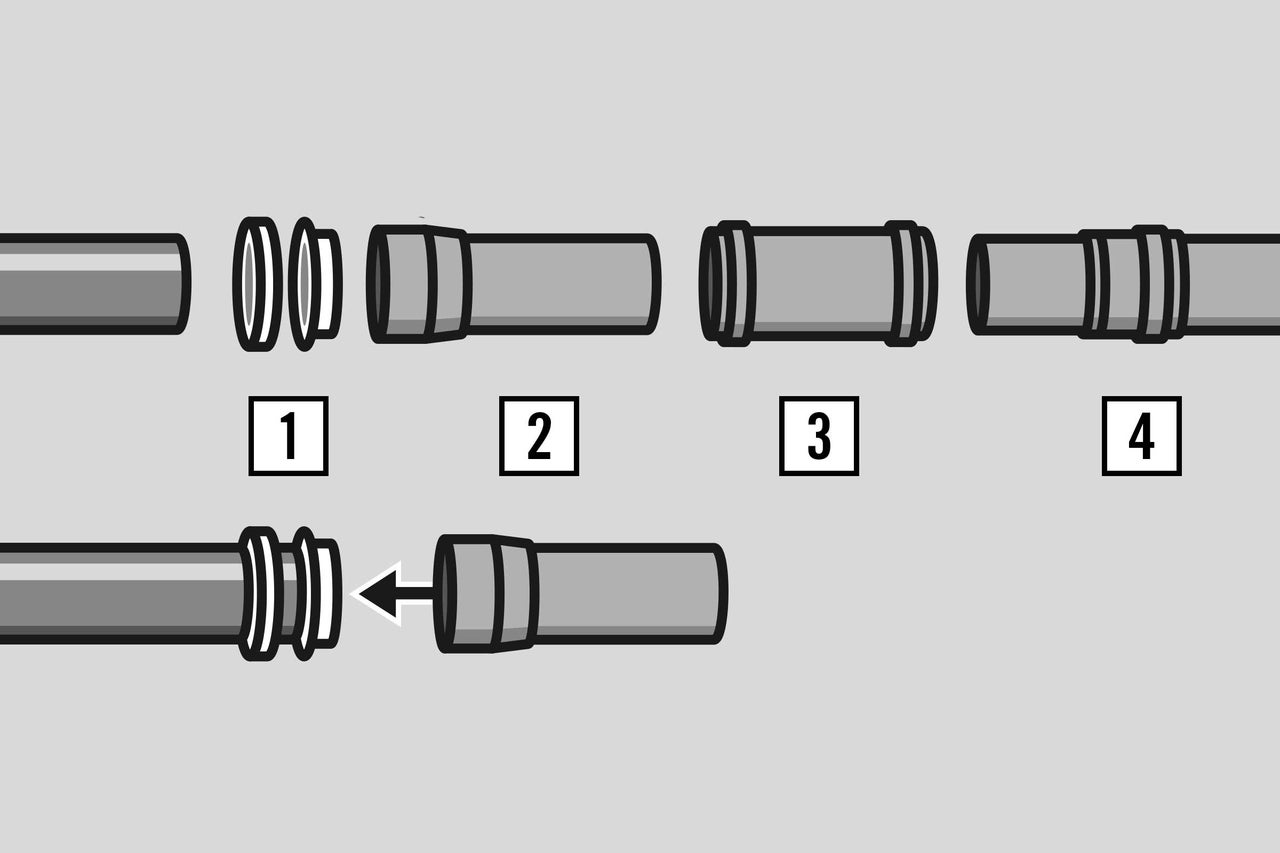

Comment connecter des tubes HT?

Installation sanitaire Tous les produits Tuyaux d’évacuation Tous les produits

Isoler ses conduites d'eau

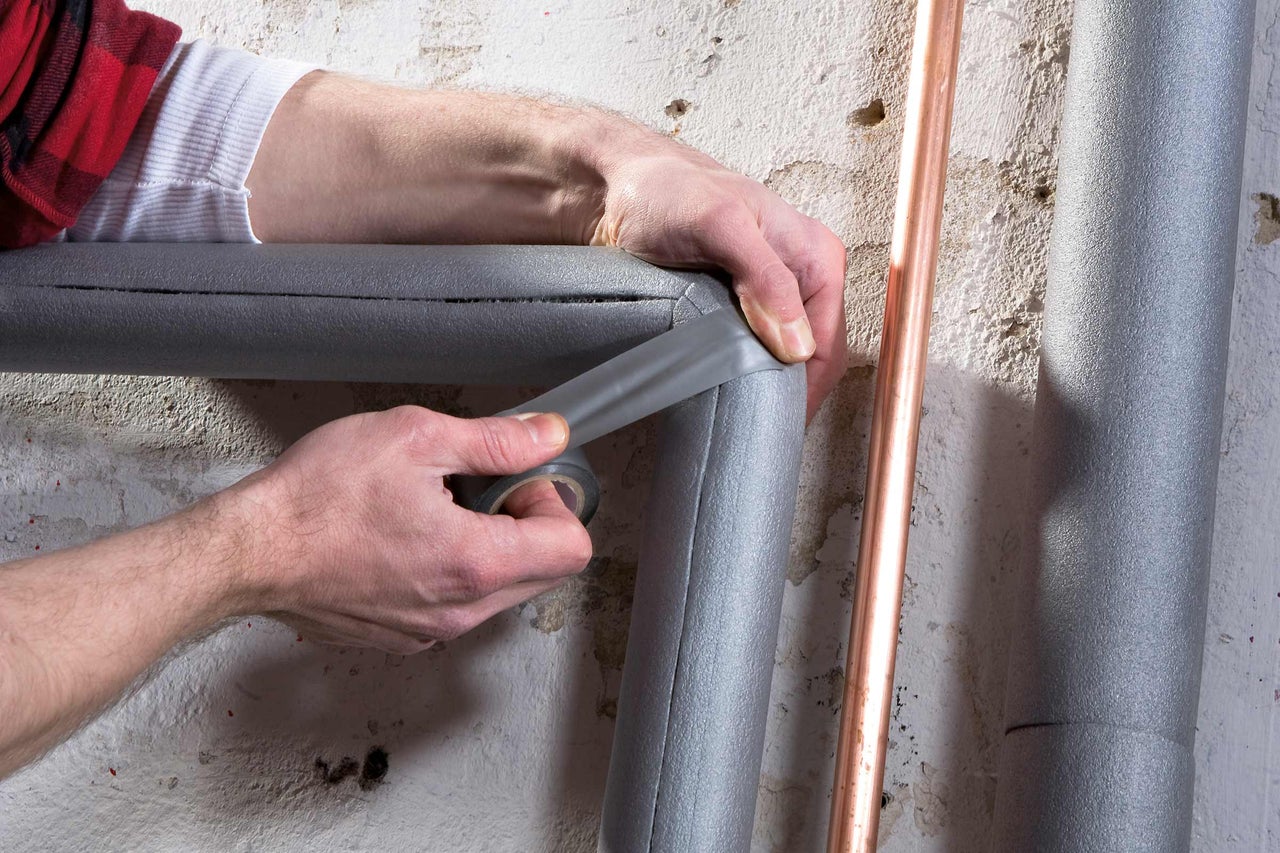

Les conduites d'eau chaude et froide situées en intérieur (y compris dans la cave) doivent être isolées. L'isolation des tuyaux sert à garantir la haute qualité de l'eau potable d'une part, et à réduire au maximum les pertes d'énergie d'autre part. L'eau froide doit rester froide et l'eau chaude chaude.

Pour l'isolation, il existe des gaines d'isolantion préfabriquées en mousse souple et à base d'élastomères flexibles. L'épaisseur de la couche isolante dépend du type de conduite, de l'environnement ainsi que du matériau isolant.

L'épaisseur minimale de la couche isolante des canalisations correspond au diamètre intérieur de la canalisation (soit 100 % pour une catégorie de conductivité thermique 035 du matériau isolant).

wasserleitungen daemmen

Attention aux légionelles!

Les légionelles sont des bactéries pouvant entraîner une pneumonie. Elles se forment notamment dans les conduites non isolées d'eau à usage sanitaire ou industriel. Lorsque l'eau reste longtemps stagnante dans des conduites d'eau potable à une température de 25 à 45 °C, les légionelles se multiplient rapidement. Veille donc à bien isoler tes tuyaux!

Isolation des tubes Tous les produits

Trouver le caniveau adapté

Les caniveaux sont utilisés pour drainer les cours, terrasses, balcons mais aussi les toits plats, entrées, parkings, zones piétonnes, trottoirs et pistes cyclables. Les questions suivantes t'aideront à trouver le caniveau adapté à ta situation.

  1. Comment et que dois-je drainer?
  2. Que doit supporter le système?
  3. De quels accessoires ai-je encore besoin?
Il est facile de répondre à la première question: la cour, la terrasse ou même l'accès doit-il être équipé de caniveaux de drainage?

La question deux consiste à savoir si des voitures ou d'autres gros véhicules passent de manière occasionnelle ou fréquente sur la surface. Le cas échéant, les classes de sollicitation définies doivent être également respectées. Tous les revêtements ne résistent pas aux sollicitations élevées à long terme.
Réfléchis au préalable à quoi ton nouveau caniveau doit résister.

Pour la question trois: les accessoires importants pour les caniveaux de drainage sont les parois frontales, la manette et naturellement des avaloirs dans lesquelles l'eau est collectée et auxquelles la canalisation est raccordée.

Si tu as bien réfléchi en amont à ces questions, tu trouveras facilement le caniveau correspondant à ton projet!

entwaesserungsrinne
Caniveaux & siphons Tous les produits
