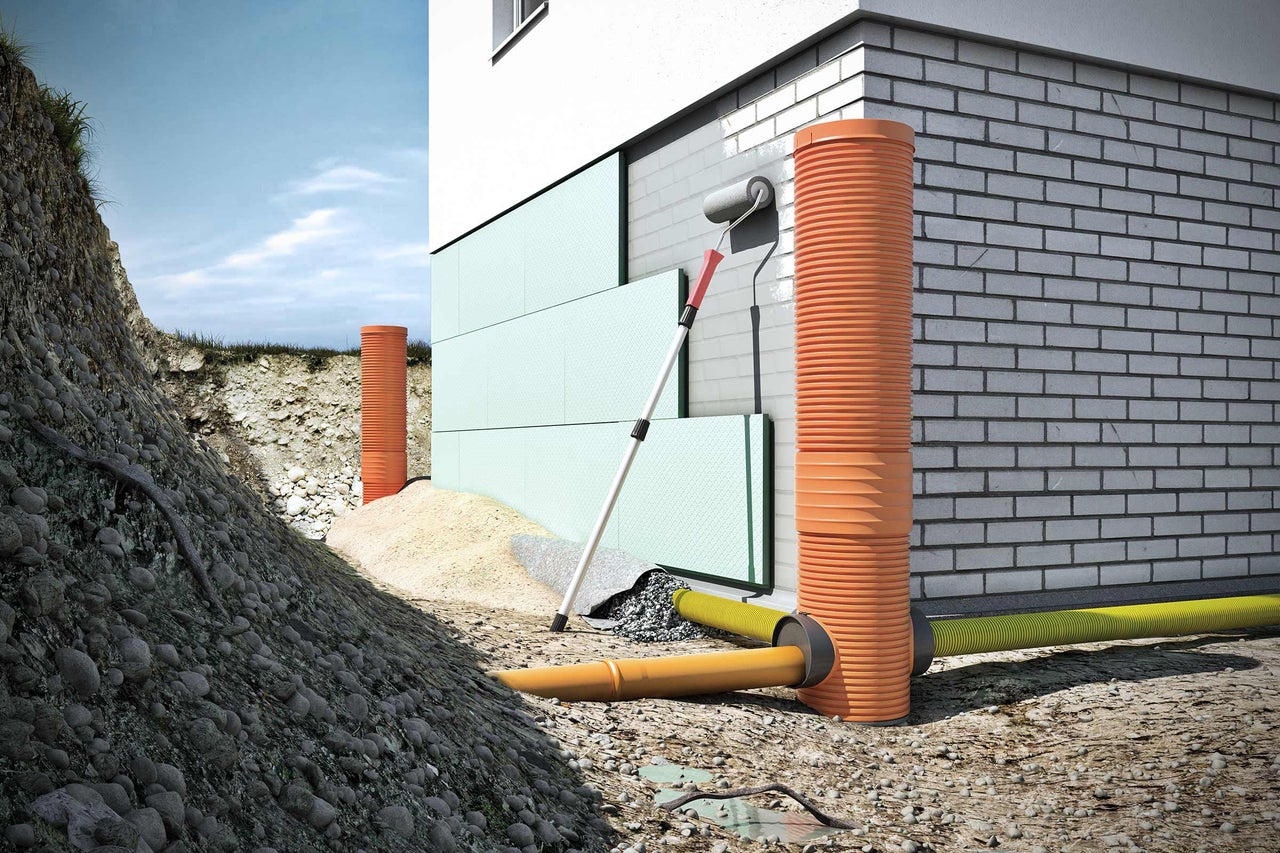

Pourquoi faut-il drainer son terrain?

La plupart des dommages de construction dans la cave sont dûs à l'humidité qui pénètre par l'extérieur. L'humidité dans les murs de bâtiments refroidit la maçonnerie. Des moisissures et des éponges se forment et abîment ensuite les murs, fissurent le crépi et écaillent la couleur. Le climat humide dans les pièces concernées peut nuire à la santé.

Si les fondations de la maison ne sont pas correctement ou pas du tout protégées contre l'eau, celle-ci pénètre dans le mur. Les champignons, fortes gelées et racines des arbres peuvent causer des fissures dans le mur qui peuvent laisser pénétrer l'eau. L'humidité peut s'infiltrer dans la maison de plusieurs façons.

Vérifie les points suivants avant de te lancer dans les mesures de protection:

  • Réaliser l'étanchéité du mur avec des matériaux étanches contre l'humidité du sol, l'eau stagnante et l'eau sous pression.
  • Injecter un produit hydrofuge (barrière horizontale) dans le mur contre l'humidité montante.
  • Évacuer avec un drain l'eau qui s'accumule sur le mur en permanence.
  • Si le terrain sur lequel est construit la maison est humide, les tuyaux de drainage seuls ne suffiront pas. Pour l'évacuation sûre et efficace de l'eau stagnante, des systèmes drainants doivent être mis en place pour assurer le drainage terrain.
  • Réparer les tuyaux qui ne sont plus étanches. Les tentatives de blocage sont inutiles.

Combats toujours l'humidité là où elle pénètre, et non là où elle est visible et gênante – donc toujours sur le mur extérieur et non sur le mur intérieur.
grundstueck entwaessern

Demander des autorisations

Renseigne-toi au préalable auprès de ta commune si les mesures que tu as prévues requièrent une autorisation!

Remarque !

Les systèmes de drainage ne sont pas autorisés si l'eau souterraine augmente au niveau ou au-dessus du sol de fondation, c'est-à-dire à la surface ou au-dessus de la surface sur laquelle les fondations sont construites. Les baisses de niveau de l'eau souterraine au cours des mesures de construction ou en lien avec un assainissement du sol sont des exceptions. En cas de sollicitation par l'eau souterraine, le niveau d'eau souterraine le plus haut mesuré dans le passé se trouve dans la zone de la construction de cave, et peut donc être au-dessus de la dalle de sol de la cave. Un drainage est ici inapproprié, car celui-ci resterait dans l'eau souterraine et une évacuation de l'eau ne serait pas possible. Il est souvent interdit d'évacuer de l'eau de drainage. Une exception peut être faite pour un réseau unitaire.

Bilan: Les drainages pour protéger le bâtiment contre l'humidité ne sont donc autorisés que s'il s'agit de l'eau de pluie s'infiltrant ou d'une accumulation très importante de l'eau sur les sols qui peuvent absorber et stocker de grandes quantités d'eau. Il faut toujours se renseigner auprès des autorités.

Drainage des bâtiments

Découvre ici, ce à quoi tu dois penser pour poser un drainage périphérique autour d'un bâtiment. Sois ici très attentif car de petites erreurs peuvent avoir de lourdes conséquences.

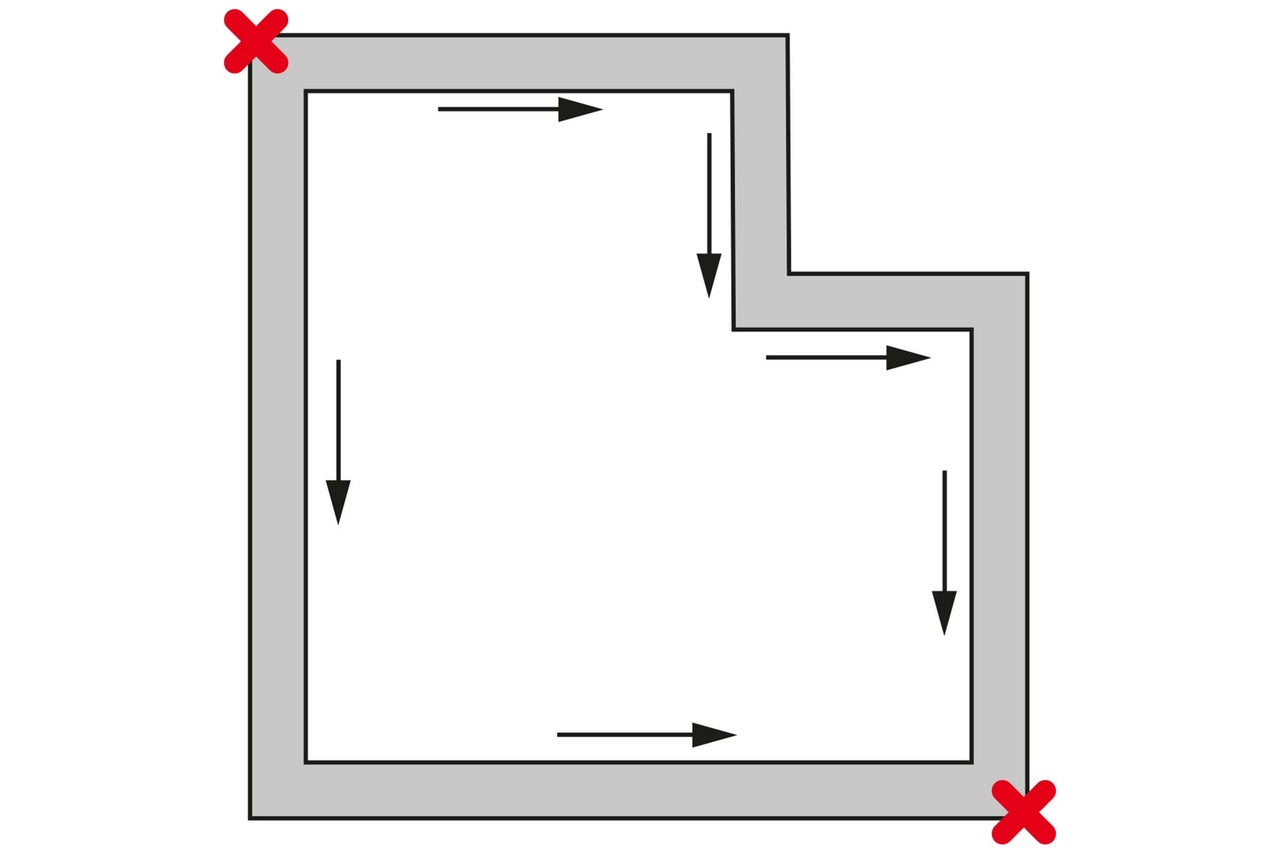

  • Hochpunkt Tiefpunkt

    Déterminer un point haut

    Lors de la planification du drainage, veille à ce que le point haut, c'est-à-dire le point le plus éloigné du raccordement au tout-à-l'égout, soit placé le plus possible dans la diagonale opposée au raccordement au tout-à-l'égout.

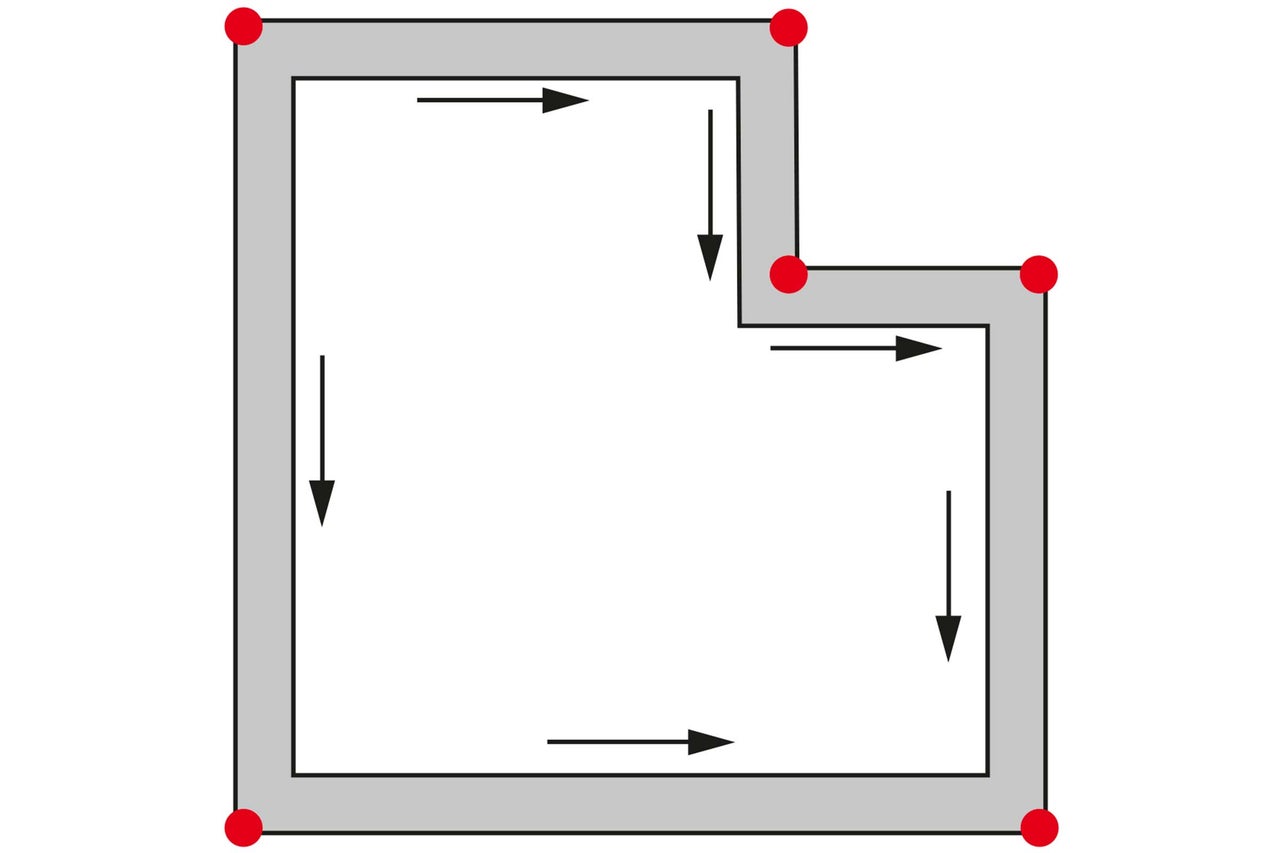

  • Revisionsschacht

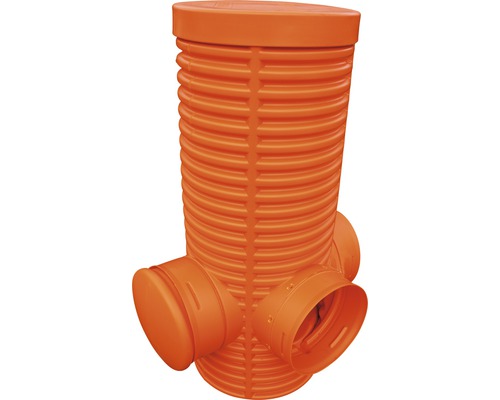

    Installer des regards de visite

    Installe à chaque angle des regards de visite, indispensables à chaque changement de direction. La hauteur du regard peut être rehaussée sans problème au niveau du sol prévu en installant un tuyau de rehausse que tu pourras raccourcir avec une scie. N'utilise pas plus de trois tuyaux de rehausse.

sur

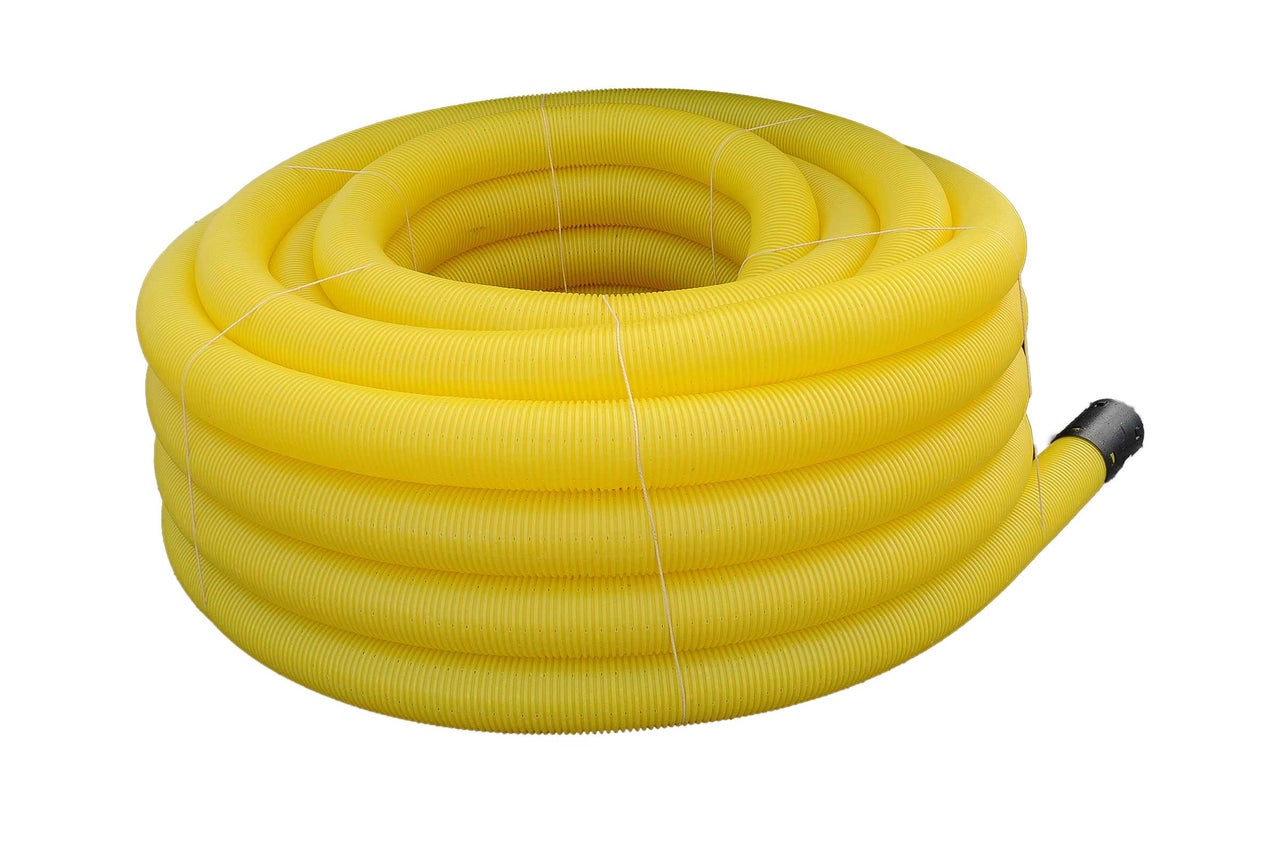

Utiliser des tuyaux de drainage

Utilise uniquement des tuyaux de drainage pour le drainage des bâtiments. Les autres types de tuyaux ne sont pas autorisés pour le drainage pour la protection des bâtiments.

Voici comment fonctionne le drainage des bâtiments

Au moment de creuser la tranchée drainante, veille à ce que le sommet du tuyau de drainage ne dépasse pas le bord supérieur des fondations. Pour y parvenir, le fond de la tranchée au point haut doit se trouver à au moins 30 cm en dessous du bord supérieur des fondations. Le fond de la tranchée doit présenter une pente minimum de 0,5 cm par mètre en partant du point haut.

  • Gebaeudedrainung 01

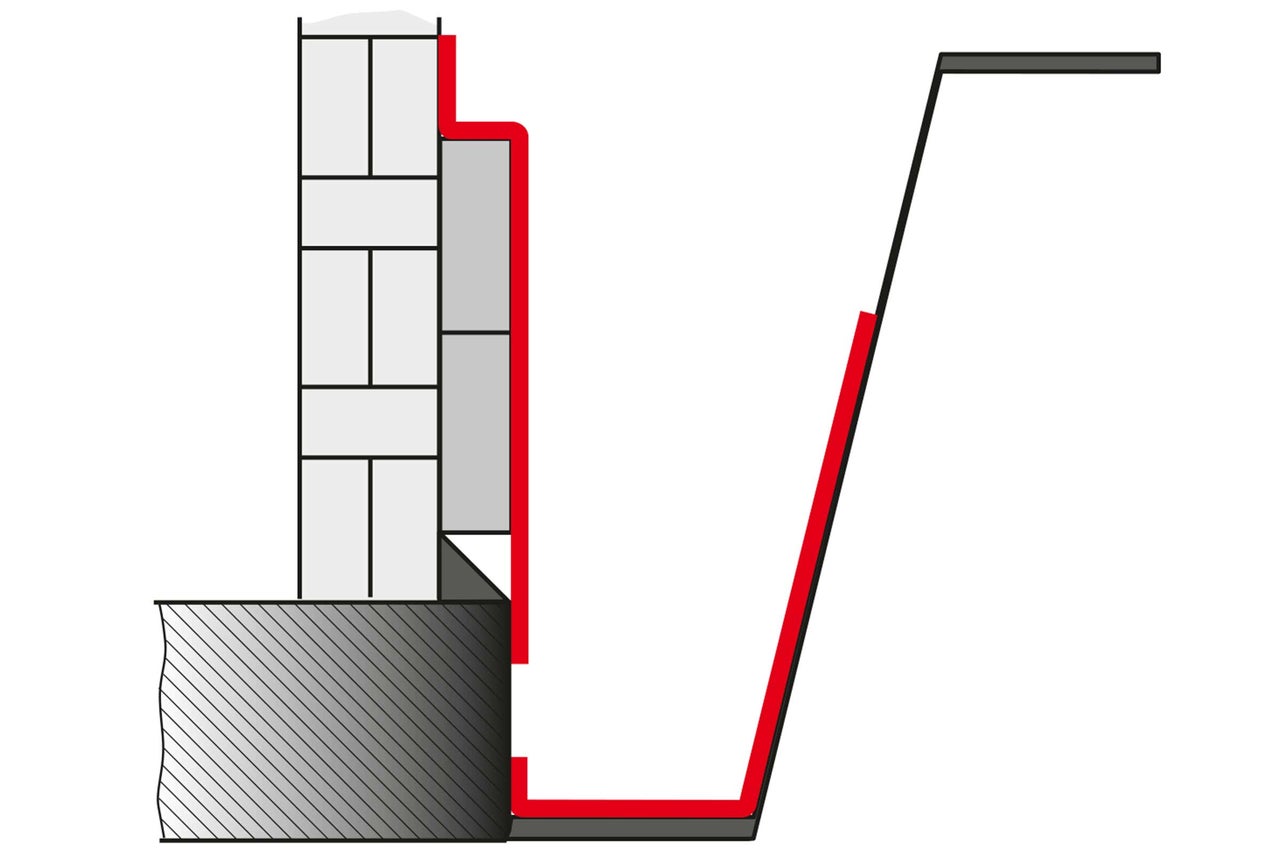

    1re étape: drainage vertical

    Réaliser le drainage vertical sur l'isolation du mur, qui absorbera et évacuera l'eau le long du mur de la cave. Utiliser par ex. des panneaux drainants ou une couche de gravier 8/16 de 20 cm d'épaisseur.

    Dispose un géotextile filtrant sur le drainage vertical et au fond de la tranchée. Prévois suffisamment de géotextile pour envelopper toute la couche de gravier.

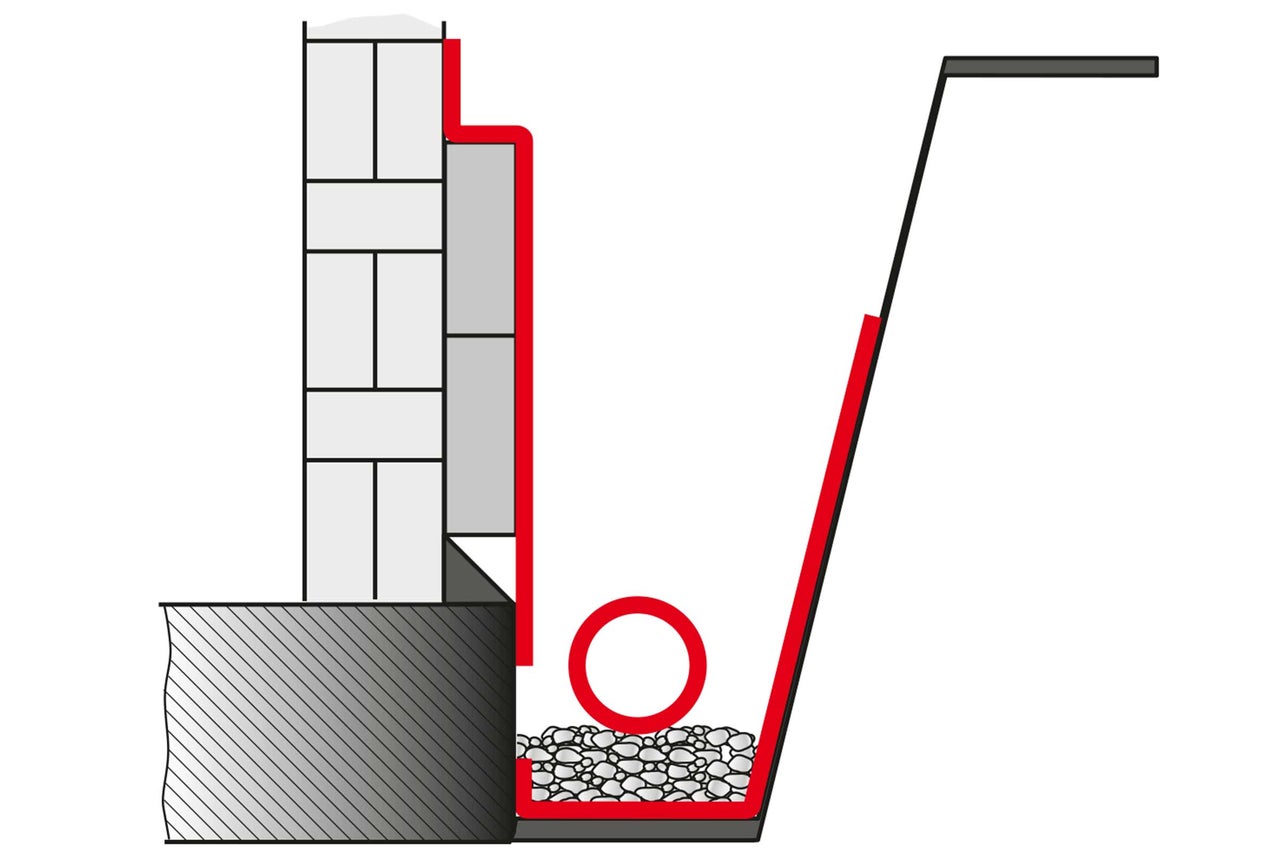

  • Gebaeudedrainung 02

    2e étape: poser des tuyaux de drainage

    Remplis la tranchée avec au moins 15 cm de gravier d'une granulométrie de 8/16 et pose les tuyaux de drainage le long de la semelle filante. Veille à garder un écart de 10 cm entre les tuyaux et la fondation. Installe des manchons de raccordement sur les tuyaux de drainage et raccorder le tuyau aux regards.

  • Gebaeudedrainung 03

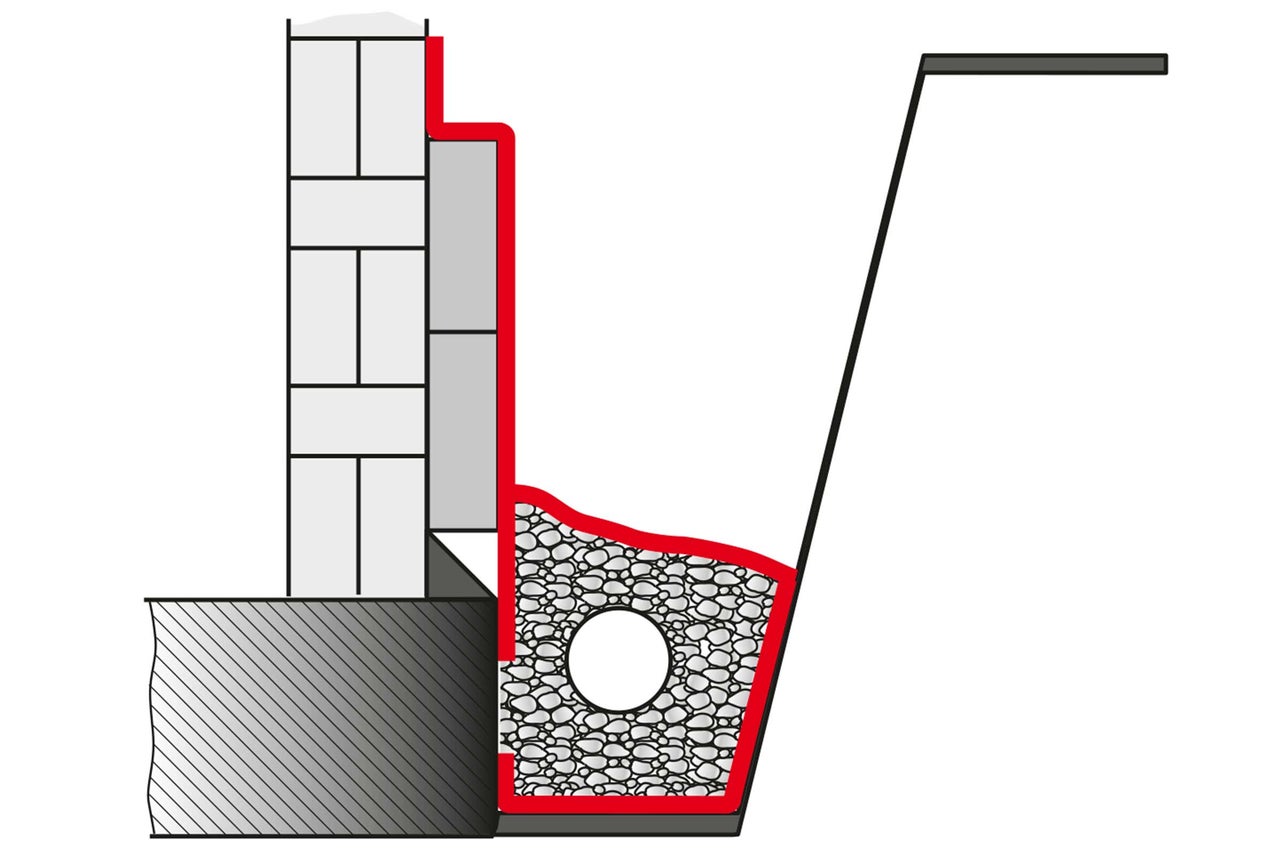

    3e étape: remplir de gravier et de terre

    Remplis la tranchée de gravier (granulométrie 8/16) de manière à couvrir env. 30 cm du drainage vertical. Recouvre ensuite la couche de gravier avec le géotextile filtrant. Le géotextile doit chevaucher les rebords d'au moins 10 cm afin d'éviter à la couche drainante et au tuyau de s'envaser et de compromettre leur fonctionnement. Remplis par couches le reste de la tranchée de terre et compacte chacune des couches pour permettre le bon déroulement des étapes suivantes.

sur

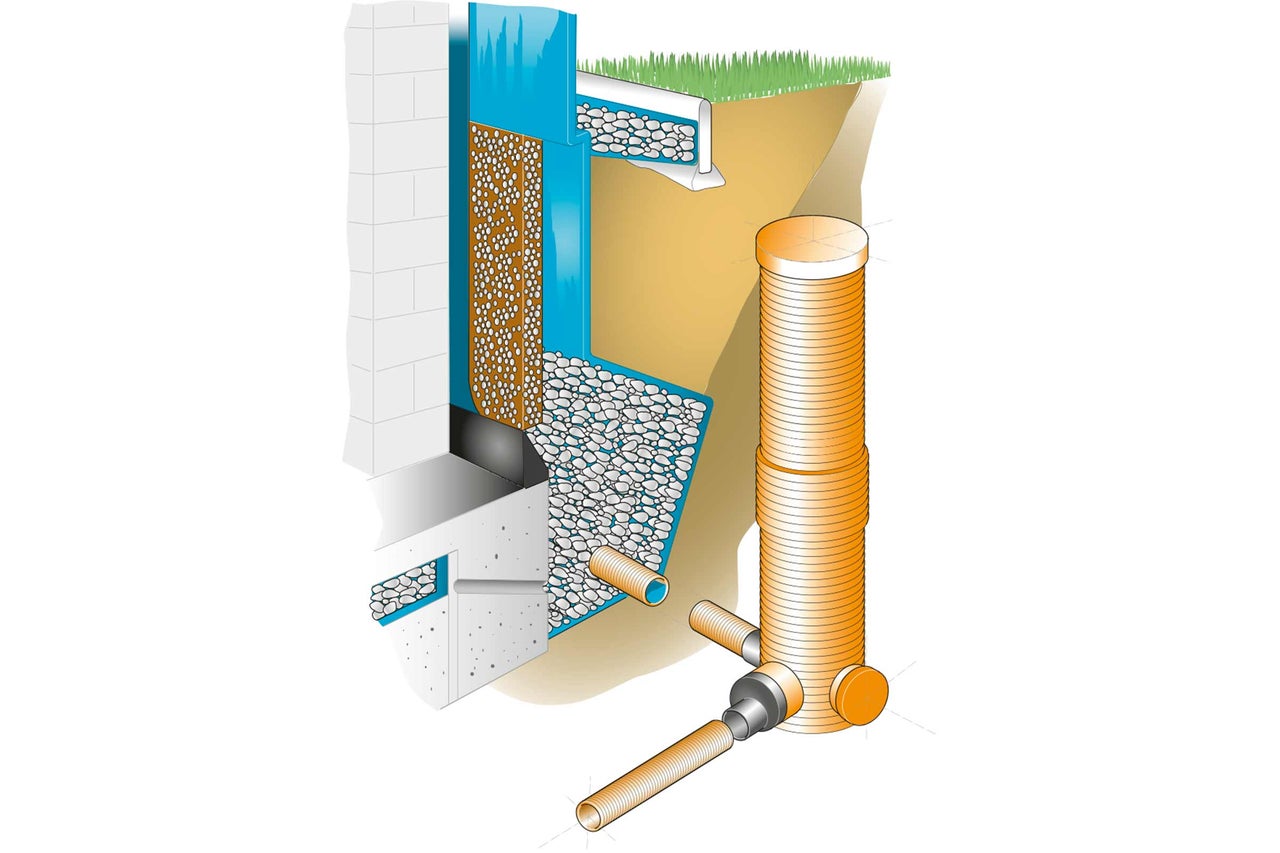

Voici une représentation graphique pour te donner un aperçu du drainage d'un bâtiment et de ses différents éléments.

Hornbach
1 2 3 4 5 6 7 8
Ce que tu vois ici
1
Géotextile
2
Drainage vertical
3
Tuyau de rehausse
4
Regard de visite
5
Tuyau de drainage
6
Réducteur
7
Congé
8
Fondements

Comment effectuer un test d'infiltration?

En fonction de la composition et de la perméabilité du sol, l'eau des précipitations s'infiltre plus ou moins rapidement. En plus de cette humidité normale de la terre, de l'eau s'accumule également pendant une courte durée lorsqu'en cas de fortes pluies, les sols moins perméables n'évacuent pas assez rapidement les précipitations.

Découvre, en effectuant un test d'infiltration, si les précipitations s'infiltrent correctement dans ton sol et si un drainage est nécessaire.

versickerungstest

  1. Creuse un trou de 50 x 50 x 50 cm et remplis-le plusieurs fois pendant 2 heures avec de l'eau afin de saturer le sol en eau.
  2. Dans le trou, fais une marque à 30 cm de hauteur et remplis-le d'eau jusqu'à ce repère.
  3. Au bout de 10 minutes, remplis-le à nouveau d'eau avec un cylindre de mesure jusqu'au repère de 30 cm. Note la quantité d'eau que tu as versée.
  4. Répète cette étape au moins trois fois pour obtenir un résultat fiable.

Mauvaise capacité d'infiltration Moins de 1,5 litre/10 minutes a été ajouté: Un drainage est alors raisonnable!
Bonne capacité d'infiltration Plus de 1,5 litre/10 minutes a été ajouté
Excellente capacité d'infiltration Plus de 3 litres/10 minutes

Pourquoi dois-je drainer mon jardin?

Lorsqu'il pleut, ton jardin se transforme toujours en un immense marécage? Et des bottes en caoutchouc sont généralement nécessaires même en dehors des saisons pluvieuses pour garder les pieds au sec?

Si l'eau accumulée ne s'écoule pas, le sol ou le sous-sol souffre d'une mauvaise perméabilité de l'eau ainsi que d'une forte teneur en glaise et argile. On parle ici également de sols lourds ou cohésifs qui peuvent absorber beaucoup d'eau, mais écoulent l'eau d'infiltration seulement lentement.

Si un terrain absorbe trop d'eau, cela entraîne une détérioration du profil du sol, une perte de calcaire du sol et donc une acidification du sol.

En conséquence, les racines s'étouffent, les mauvaises herbes poussent plus vite et des maladies des plantes apparaissent. De plus, le sol est difficile à exploiter. Un drainage de la surface est dans ce cas nécessaire.

Comment drainer mon jardin?

En fonction de la taille du terrain à drainer, le drainage est conçu différemment:

  • verlegeraster ueber 300qm

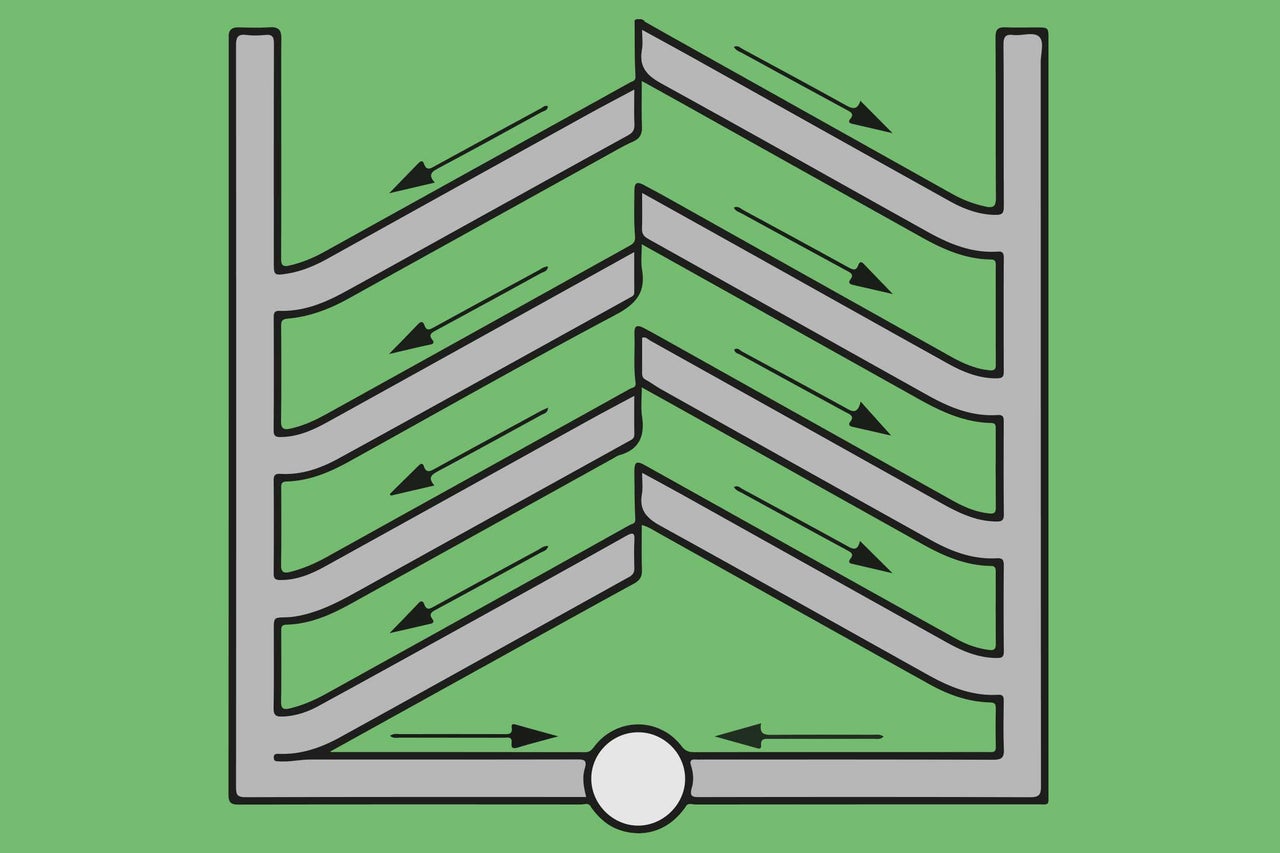

    Technique de pose sur terrains de plus de 300 m²

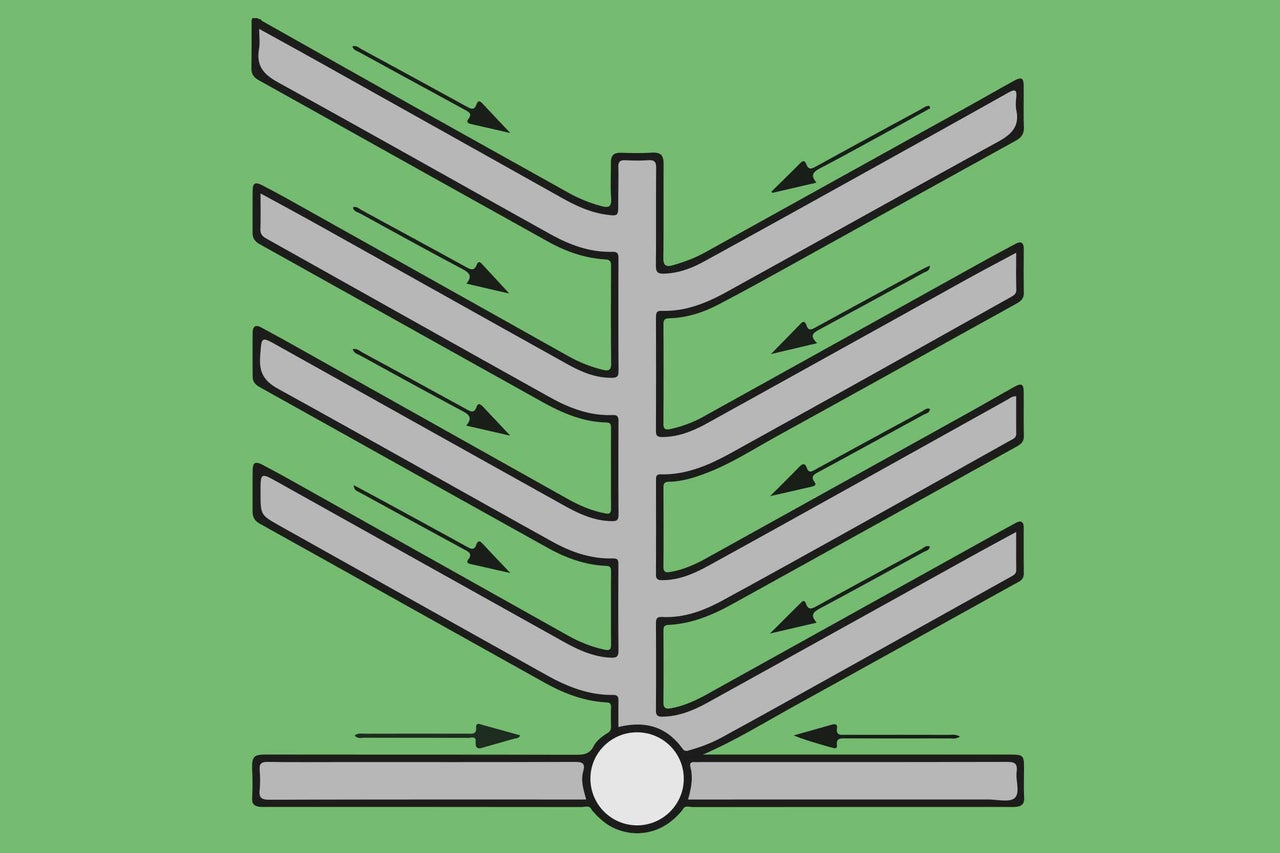

  • verlegeraster unter 300qm

    Technique de pose sur terrains de moins de 300 m²

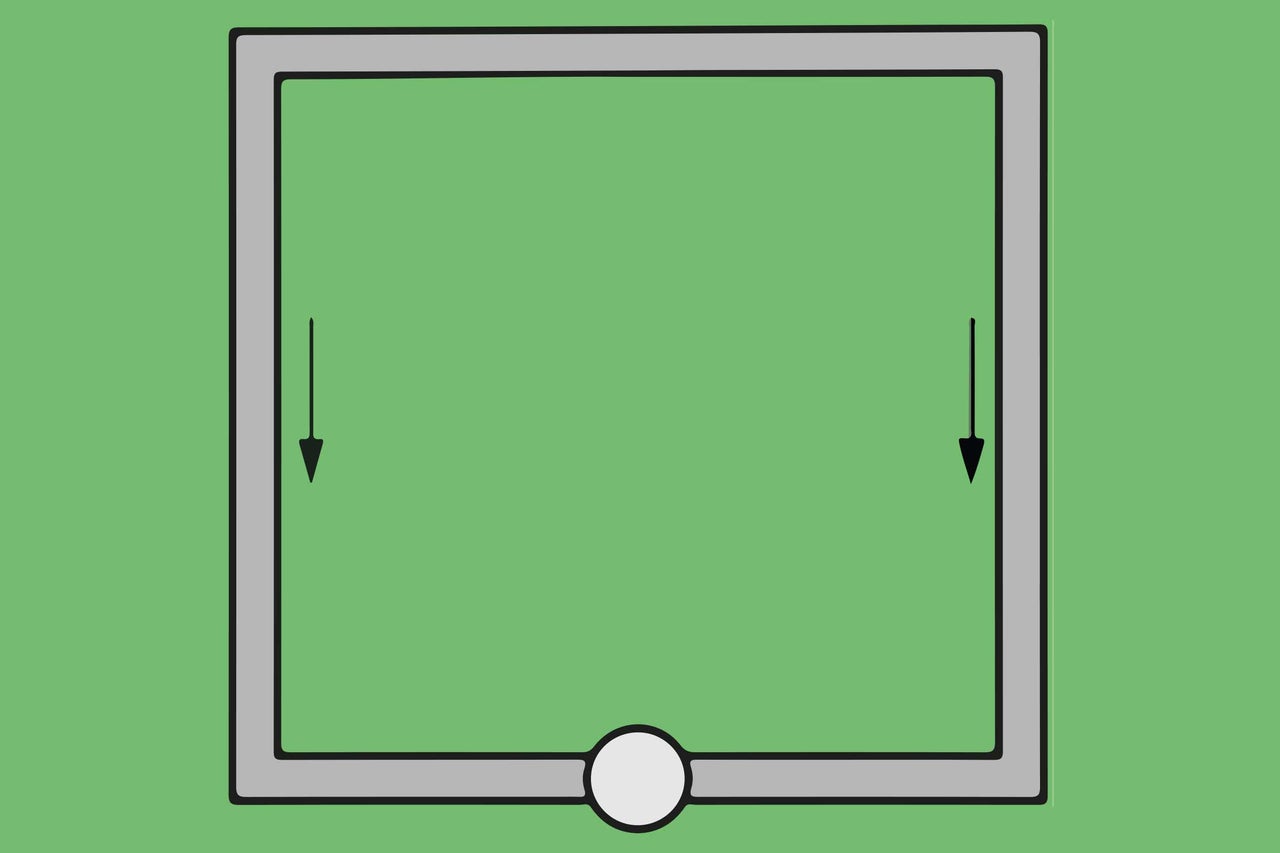

  • verlegeraster kleinflaechen

    Technique de pose sur de petites surfaces

sur

  1. Rehausse la tranchée de drainage. La distance entre deux tuyaux de drainage ne doit alors pas dépasser 5 à 6 m.
  2. Le fond de la tranchée doit être recouvert d'une couche d'env. 10 cm d'un matériau qui ne peut passer dans le drain, tel que du gravier de granulométrie 0/32. Dispose la couche de ce matériau de manière à obtenir une pente d'au moins 0,5 cm sur 1 m.
  3. Pose ensuite les tuyaux de drainage dans la tranchée. Connecte-les avec des manchons de raccordement. Recouvre de nouveau les tuyaux d'un matériau qui ne peut passer dans le drain, tel que du gravier de granulométrie 0/32, puis ajoute une couche de terre végétale que tu compactes en dernier lieu.

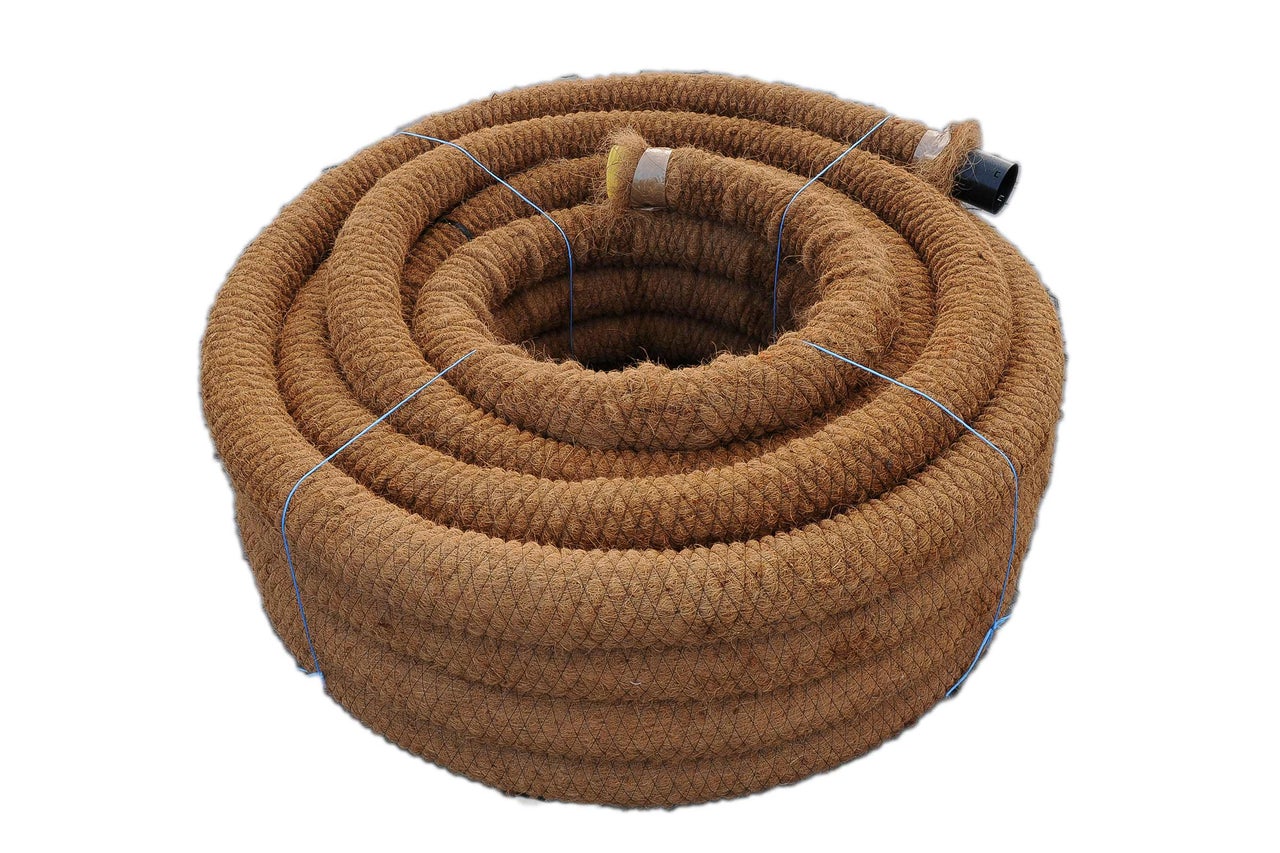

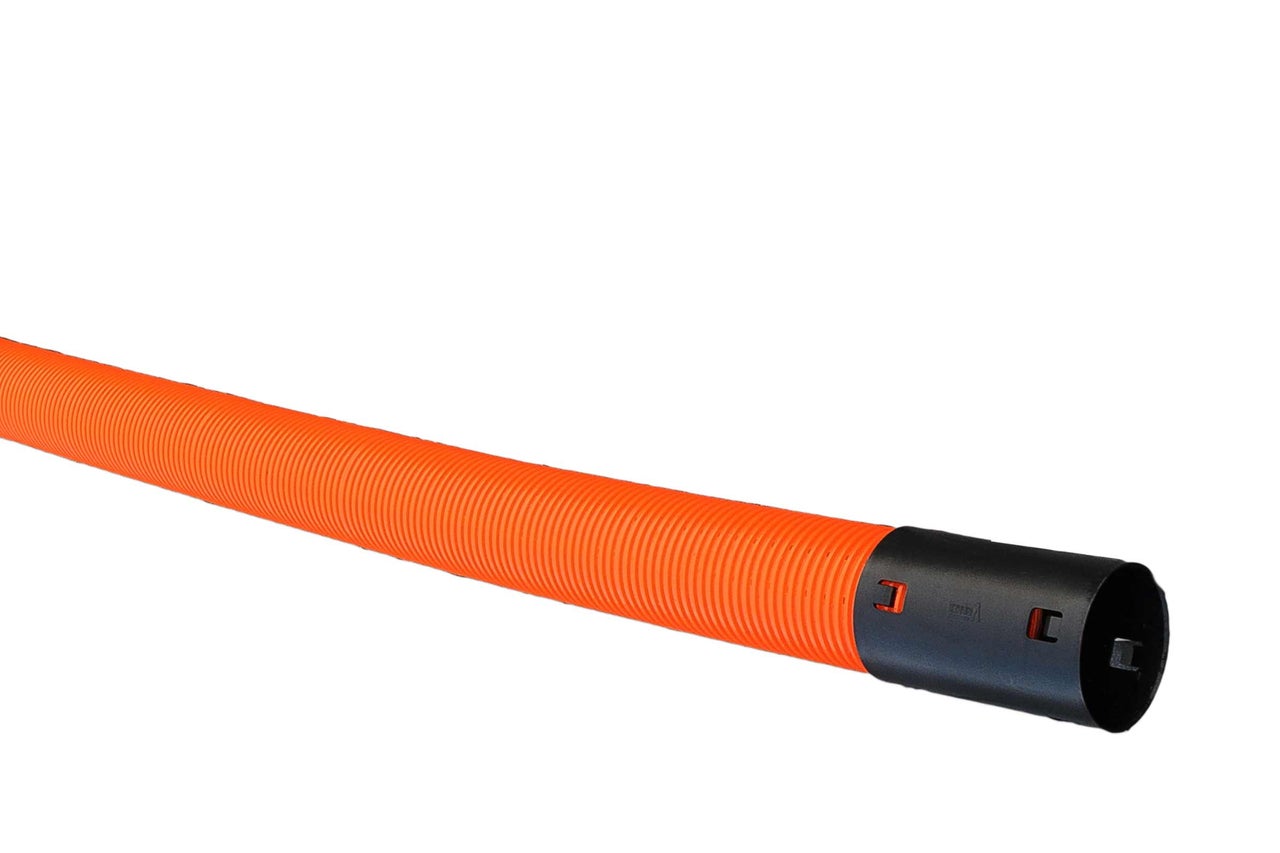

Si tu utilises du matériau risquant de colmater le drain, enrobe la couche de gravier d'un géotextile de séparation et de filtration. Tu peux également utiliser des tuyaux de drainage enrobés des fibres de coco. Grâce à cet enrobage, le colmatage du drain est évité.

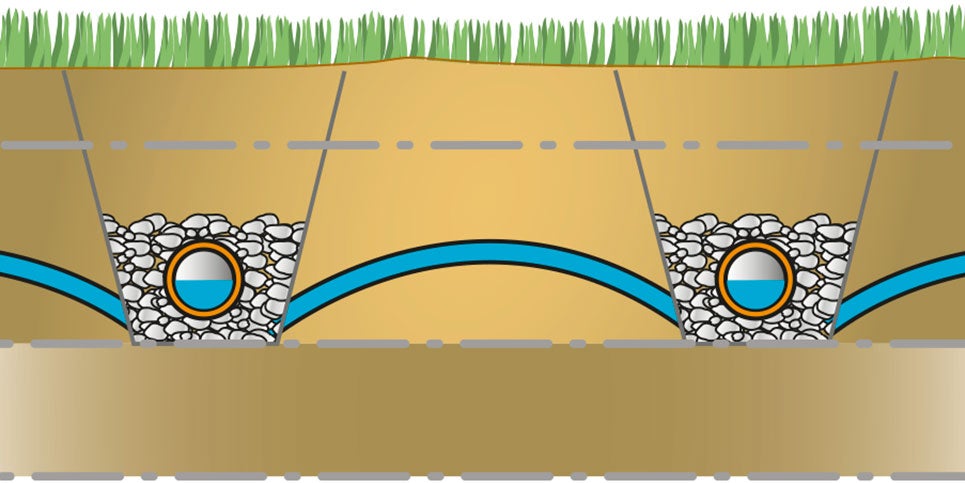

Hornbach
1 2 3 4 5
Ce que tu vois ici
1
Niveau initial de l'eau souterraine
2
Niveau après drainage
3
Couche étanche
4
Tuyaux de drainage éventuellement nécessaires pour de plus grandes superficies
5
La distance entre les tuyaux ne doit pas dépasser 5 m, dans certains cas celle-ci peut aller jusqu'à 6 m

Respecter la pente

La condition préalable pour que le drainage fonctionne correctement est une pente. Elle doit être au minimum de 0,5 cm pour 1 m et peut être réglée grâce au lit de gravier correspondant. La pente permet d'écouler l'eau jusqu'au point de collecte, d'où elle est amenée par des tuyaux durs dans une fosse, une canalisation d'eaux usées ou dans un puisard.

Important: renseigne-toi concernant les réglementations respectives auprès de ta commune!

Quelle doit être la profondeur de la fosse?
Selon le domaine d'utilisation, les profondeurs des fosses sont les suivantes:

Gazon au minimum 30 à 50 cm de profondeur
Potager et culture au minimum 50 à 80 cm de profondeur
Verger et arbres au minimum 80 à 150 cm de profondeur

Comment drainer les allées de jardin et les entrées de cour?

De fortes pluies et l'eau stagnante peuvent fortement détériorer les allées de jardin et les entrées de cour, lorsque le sous-sol est détrempé et que le revêtement s'affaisse ou glisse. Pour que l'accès à la cour et l'allée de jardin ne se transforment pas en pataugeoire après de fortes pluies, un drainage peut être également nécessaire.

  • Drainage par tuyau de drainage
    Une tranchée de 60 à 70 cm de profondeur est creusée parallèlement à l'allée avec une pente d'au moins 3 %, où seront placés les tuyaux dans un lit de gravillons (év. recouverts de géotextile). La surface pavée doit se trouver en léger contre-bas de la fosse de drainage prévue – env. 5% (avec une pente de 5 cm sur 1 m).
  • Drainage par géotextile filtrant
    Le géotextile est placé sur toute la surface, sous le lit de gravier ou de sable. Ce géotextile est bien perméable à l'eau. Il répartit les contraintes de compression sur les pavés et empêche le tassement du sol. Le géotextile non-tissé protège également les entrées ou les parkings des sollicitations plus fortes. Les ornières font désormais partie du passé!
  • Drainage par mortier de drainage
    Le mortier de drainage durcit au contact de l'air. Par conséquent, il se fige, mais reste perméable à l'eau. Le mortier de drainage est particulièrement approprié lors de la pose de pierres dans l'horticulture et l'aménagement paysager. N'applique toujours que la quantité de mortier de drainage nécessaire pour les dalles que tu veux poser, mais pas plus car celui-ci sèche. Les joints doivent rester perméables à l'eau et ne doivent donc pas être trop rigides.

Conseils pour la planification

Pense que tu vas devoir payer des taxes pour les eaux usées pour les surfaces scellées. Quelques conseils pour les réduire:

  • Évite de créer une pente vers une zone publique,
  • N'établis pas de raccord ou d'écoulement de canalisation à l'intérieur de ces surfaces,
  • Ne raccorde pas l'écoulement d'eau au réseau public.

Une plus grande perméabilité à l'eau dans la surface pavée est par exemple obtenue avec des pierres avec des écarteurs de joints, des bords obliques ou un matériau de joint perméable. Presque l'ensemble des précipitations peut s'infiltrer en cas d'utilisation de pierres perméables, de pierres avec du gravier et de grilles de gazon. Renseigne-toi au préalable sur la nature du sol de ton terrain en ce qui concerne l'infiltration!
