Construire soi-même une douche de jardin

Temps de lecture 4 min.
regendusche aus rohren anleitung

Le soleil brûle. Tout le monde transpire. Pas toi! Car avec cette douche de jardin faite maison, tu peux te rafraîchir. Avec des tuyaux anciens ou nouveaux, tu amènes de la pluie dans ton jardin: autant et aussi souvent que tu le souhaites!

Ce dont tu auras besoin

Etapes de travail

Disposer la couronne de douche

01

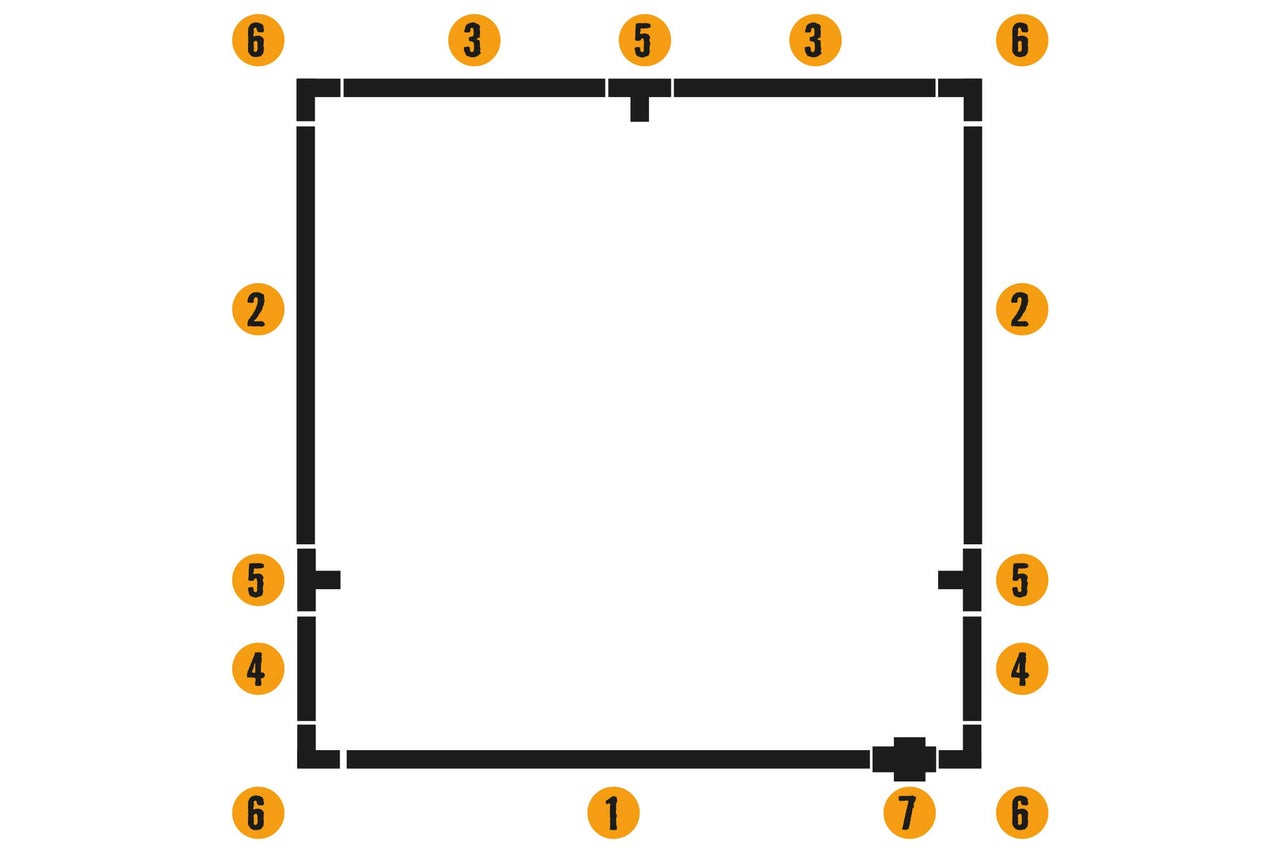

La douche à effet pluie est composée de deux couronnes identiques, qui sont reliées aux longs tuyaux. Les trous pour l'arrosage seront percés par la suite dans la couronne de douche supérieure. Pour commencer, place toutes les pièces pour la première couronne sur le sol, dans l'ordre illustré:

1. 1 x raccord double de tuyau ½" 1000 mm
2. 2 x raccords doubles de tuyau ½" 800 mm
3. 2 x raccords doubles de tuyau ½" 500 mm
4. 2 x raccords doubles de tuyau ½" 200 mm
5. 3 x pièces en T ½" FI (filetage intérieur)
6. 4 x coudes 90° ½" FI
7. 1 x vissage FI/FE (filetage extérieur)

regendusche aus rohren anleitung as 02
regendusche aus rohren anleitung as 02

Enrouler les filetages extérieurs & visser

02

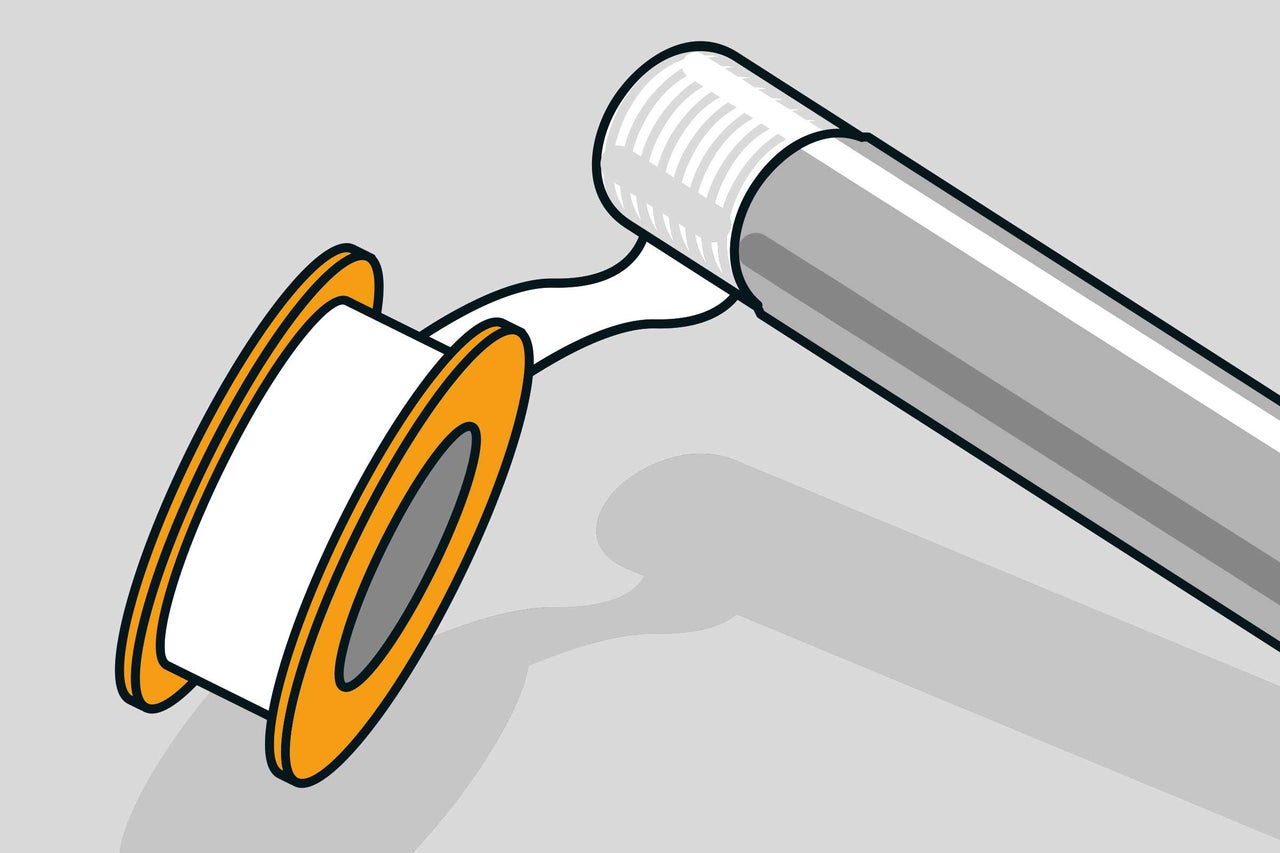

Entoure tous les filetages extérieurs avec la bande Téflon pour que les jonctions soient étanches, 2 à 3 tours suffisent. Tu peux dès à présent visser fermement les tuyaux, si tu veilles au bon positionnement des coudes (6) et des pièces en T (5): les coudes reposent tous à plat sur le sol. Les pièces en T de la couronne supérieure sont orientées vers le haut, celles de la couronne inférieure vers le bas.

regendusche aus rohren anleitung as 01
regendusche aus rohren anleitung as 01
Enroule la bande Téflon toujours dans le sens inverse du filetage pour une meilleure tenue.

Visser les extrémités des tubes

03

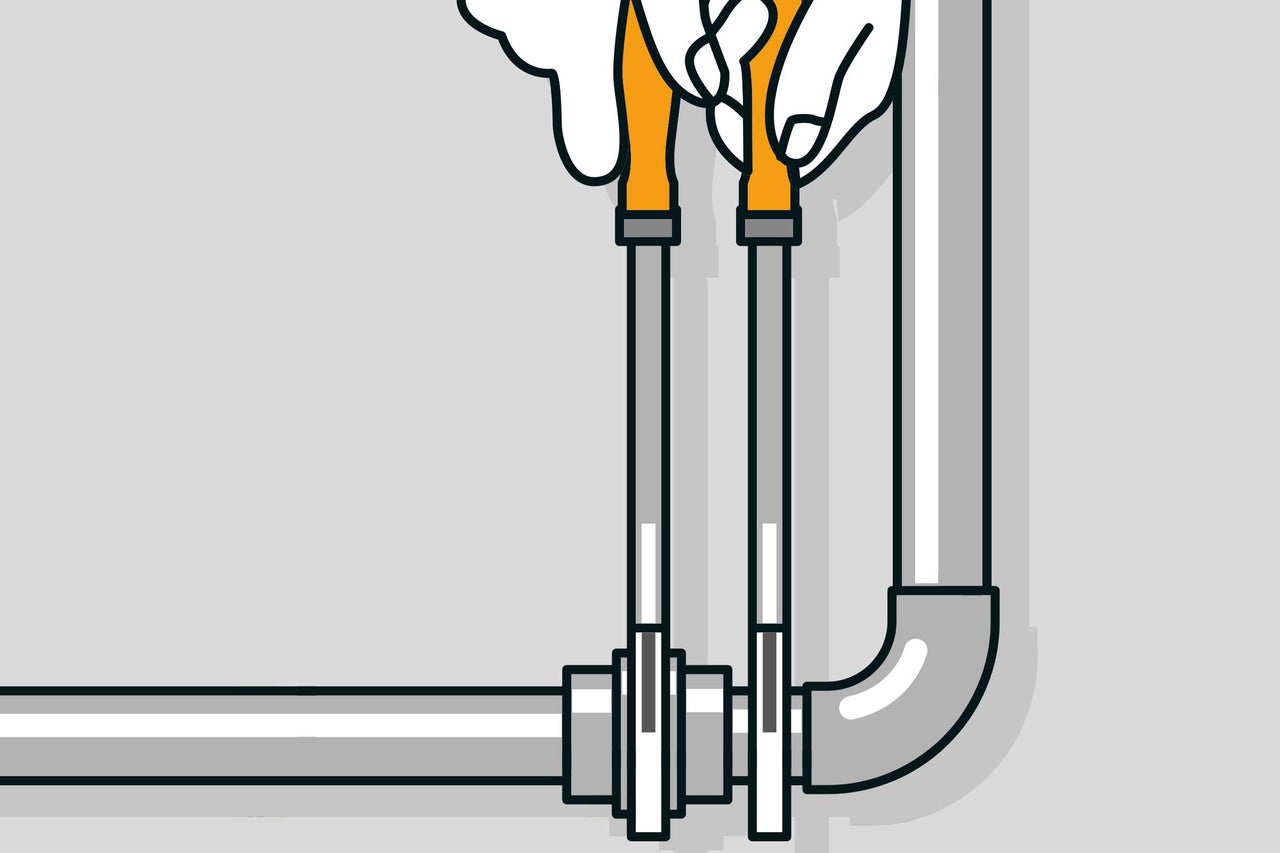

Raccorde ensuite chaque extrémité avec le côté adapté du raccord fileté. Le gros écrou du raccord fileté relie, pour finir, les deux extrémités l'une à l'autre: la couronne est fermée.

regendusche aus rohren anleitung as 03
regendusche aus rohren anleitung as 03

Bon à savoir

Avant de percer les trous, la couronne supérieure doit être fermement vissée. Après avoir percé les trous, il n'est plus possible d'ajuster les tuyaux, sinon les trous seraient dans la mauvaise direction.

Marquer les trous pour l'arrosage

04

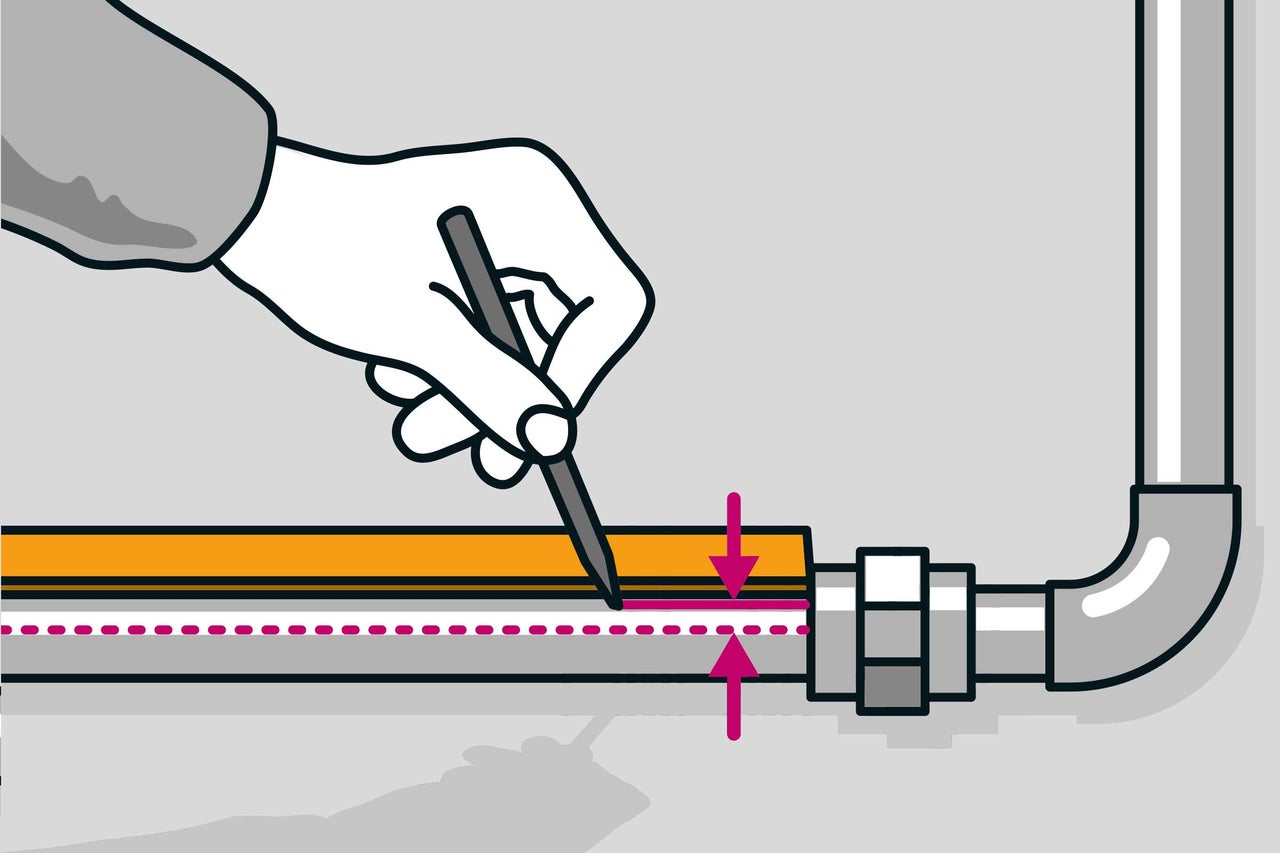

Place la couronne sur le sol, les pièces en T vers le haut. Les trous doivent être percés à un angle de 30° pour que l'eau ne gicle pas directement vers le bas mais vers le milieu de la douche. Pour cela, dessine un repère sur les tuyaux, d'env. 30° vers l'intérieur. Tu as le choix pour le nombre, l'écart et la position des trous. Nous avons choisi un écart de 10 cm entre les trous.

regendusche aus rohren anleitung as 04
regendusche aus rohren anleitung as 04
Il faut être deux lors du perçage, il serait sinon compliqué de déterminer l'angle selon lequel tu souhaites percer les trous. La deuxième personne soutient le support.

Percer les trous pour l'arrosage

05

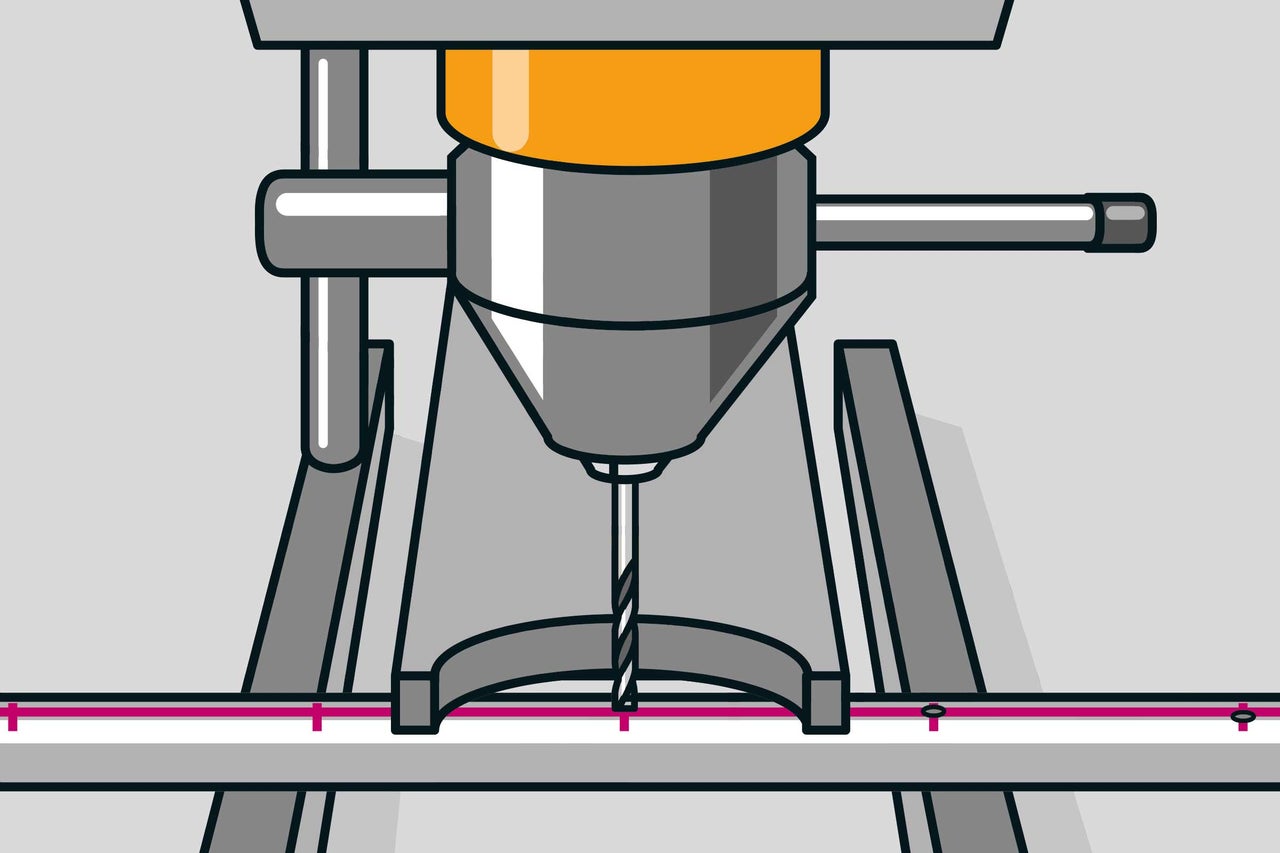

Démarre au plus près du bord d'un tuyau, serre-le fermement et pulvérise de l'huile de coupe sur le foret. Perce très lentement le premier trou, à une vitesse de 200 tours et avec une pression légère. De la même manière, perce des trous homogènes dans tous les tuyaux de la couronne supérieure, mais pas dans les pièces en T et les coudes. Si tu ne souhaites pas avoir d'eau vers l'avant, n'effectue simplement pas de trous d'un côté.

regendusche aus rohren anleitung as 05
regendusche aus rohren anleitung as 05

Mettre la douche à effet pluie en place

06

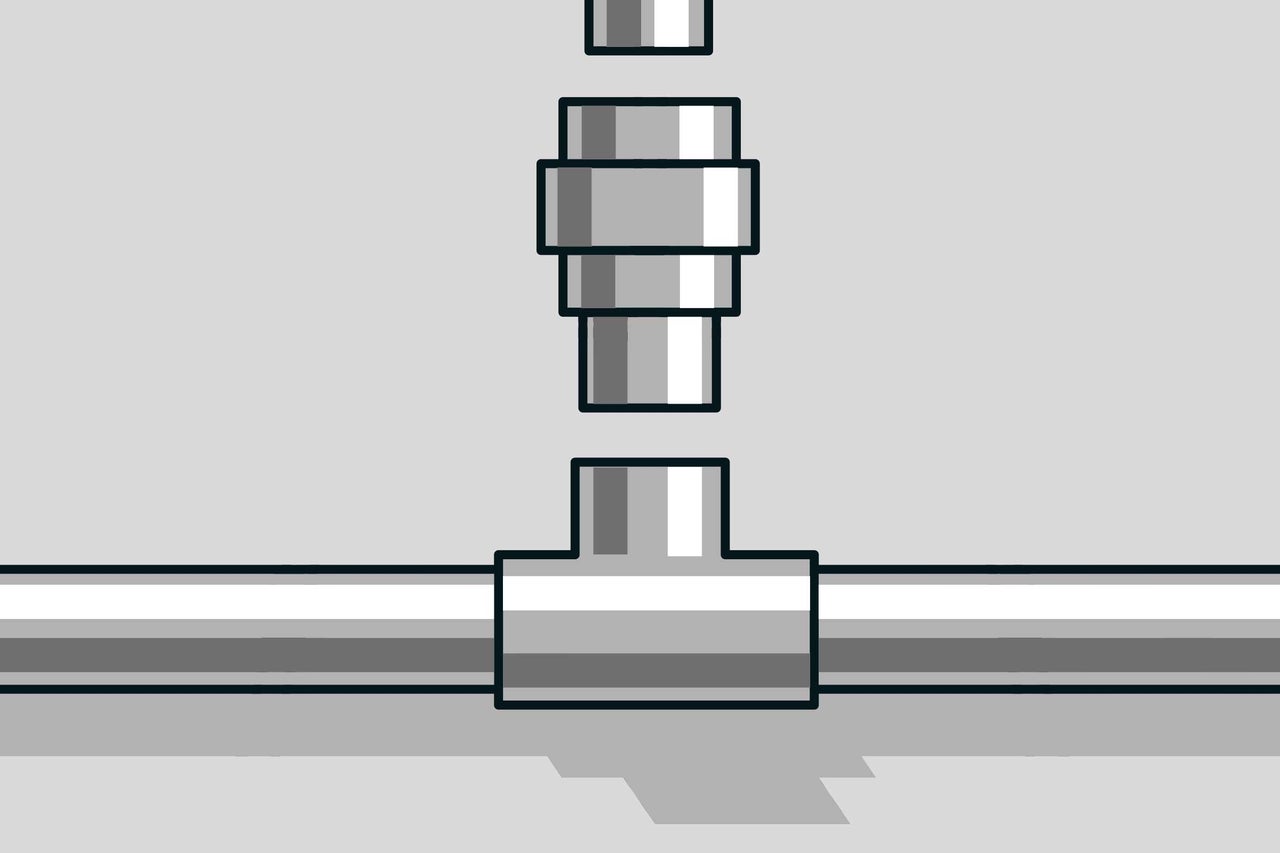

Repose les deux couronnes sur le sol, avec les pièces en T vers le haut. Pour les raccordements verticaux, tu as besoin des deux raccords doubles de tuyau de 2 m de long et des deux de 1 m de long. Ils seront raccordés à la dernière pièce en T. Le robinet à boisseau sphérique avec raccord double dans la direction de la pièce en T est monté sur cette pièce en T puis ultérieurement raccordé à l'arrivée d'eau.

regendusche aus rohren anleitung as 07
regendusche aus rohren anleitung as 07
07

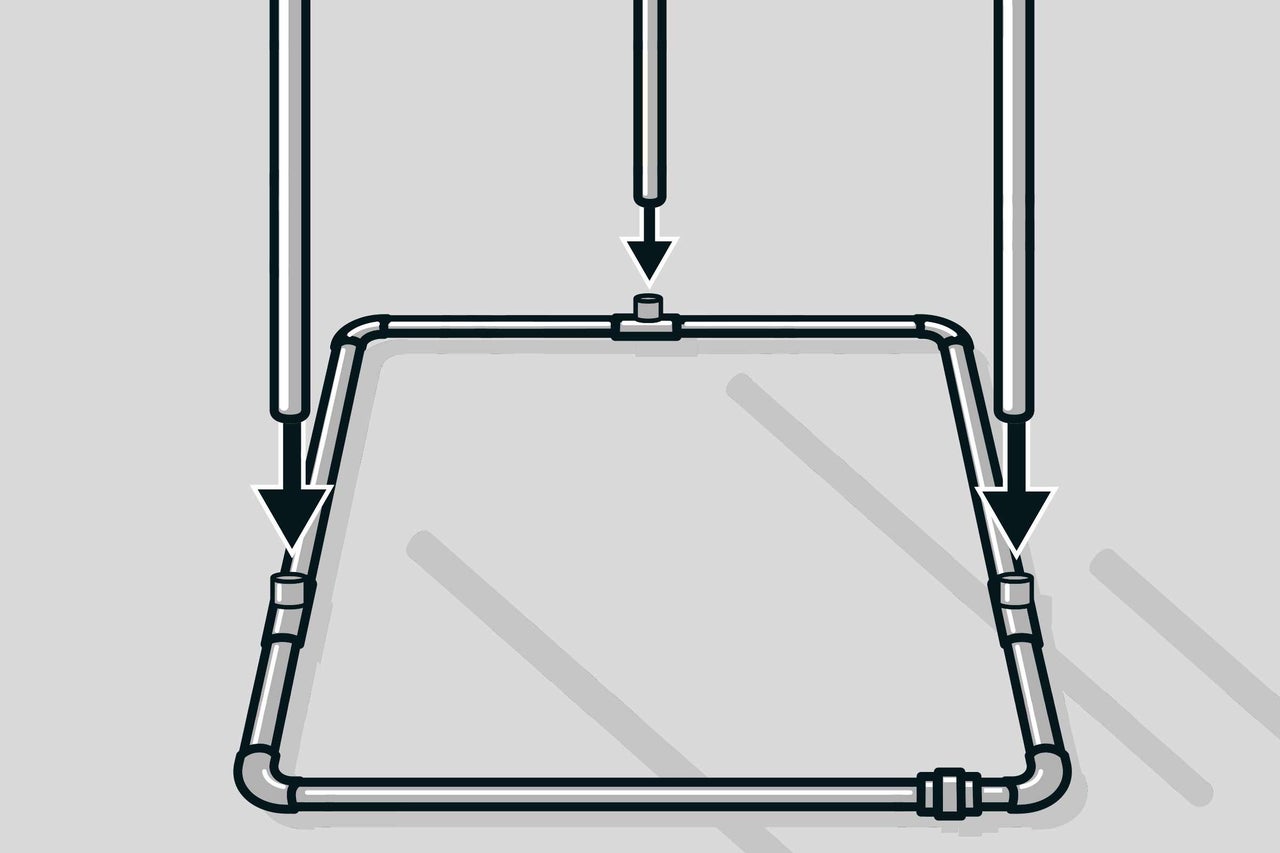

Réfléchis donc dès à présent à l'emplacement dans la douche où doit être monté ce tuyau avec la pièce en T. Entoure le filetage avec la bande Téflon avant le vissage. Visse alors les longs tuyaux dans les pièces en T de la couronne supérieure. Répartis ensuite les raccords filetés: visse une partie à l'extrémité du tuyau long et l'autre sur les pièces en T de la couronne inférieure.

regendusche aus rohren anleitung as 06
regendusche aus rohren anleitung as 06
Placez maintenant à deux la couronne supérieure avec les tuyaux longs sur la couronne inférieure. Placez les raccords filetés les uns sur les autres et vissez les fermement. Le circuit d'eau est ainsi fermé et l'eau ne peut plus sortir que par les trous réalisés.

Fais jaillir l'eau!

08

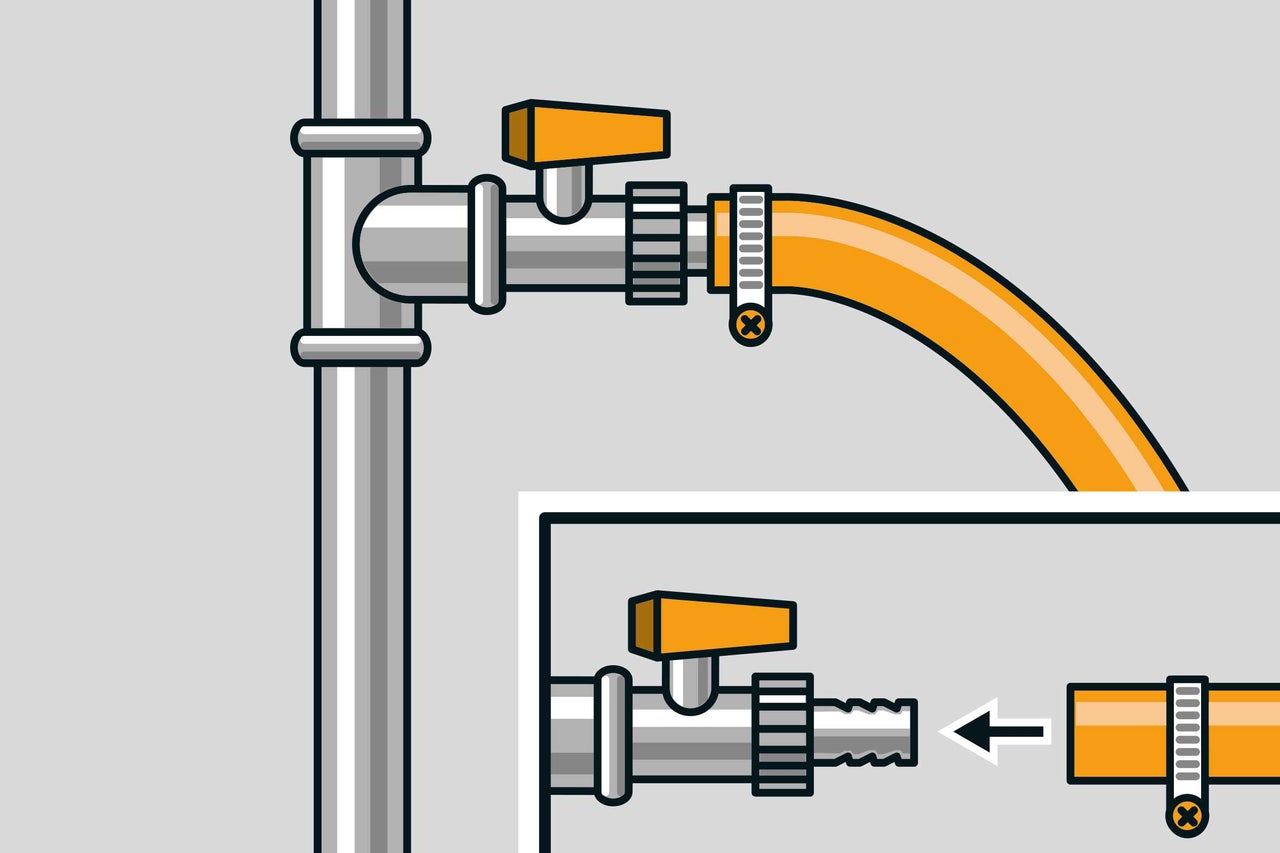

Insère un collier de serrage sur l'extrémité d'un tuyau d'arrosage ½" et insère cette extrémité sur la pièce de raccordement à la douche à effet pluie au robinet d'eau. Visse fermement le collier de serrage. À l'autre extrémité du tuyau, tu as besoin d'un raccordement pour le robinet d'eau de ton domicile.

regendusche aus rohren anleitung as 09
regendusche aus rohren anleitung as 09
