Tuto

Réaliser une fondation avec des dalles de terrasse

Temps de lecture 7 min.

Besoin d'une fondation réalisée avec des bordures en pierre et des dalles de terrasse ainsi qu'avec du gravier, du gravillon et du béton sec? Pour une construction petite et légère? Dans ce tutoriel vidéo de l'Atelier brico HORNBACH, nous t'expliquons étape par étape comment t'y prendre et ce à quoi tu dois faire attention lors de la construction de ta fondation par dalles.

Défi
Temps de travail nécessaire 2 Jour(s)
Créateur(s) 1,5

Ce dont tu auras besoin

Planification et préparation

Déterminer l'emplacement

01

Avant de prévoir la réalisation des fondations, renseigne-toi auprès des autorités compétentes pour savoir si tu es autorisé à réaliser ton projet de construction comme tu le souhaites. Cela concerne par exemple les murs et parois brise-vue et les distances par rapport aux terrains voisins.

Une fois que tu as déterminé l'emplacement de la fondation, tu dois encore définir la longueur, la largeur et la profondeur de celle-ci. La quantité du matériel en dépend.

Délimiter la surface

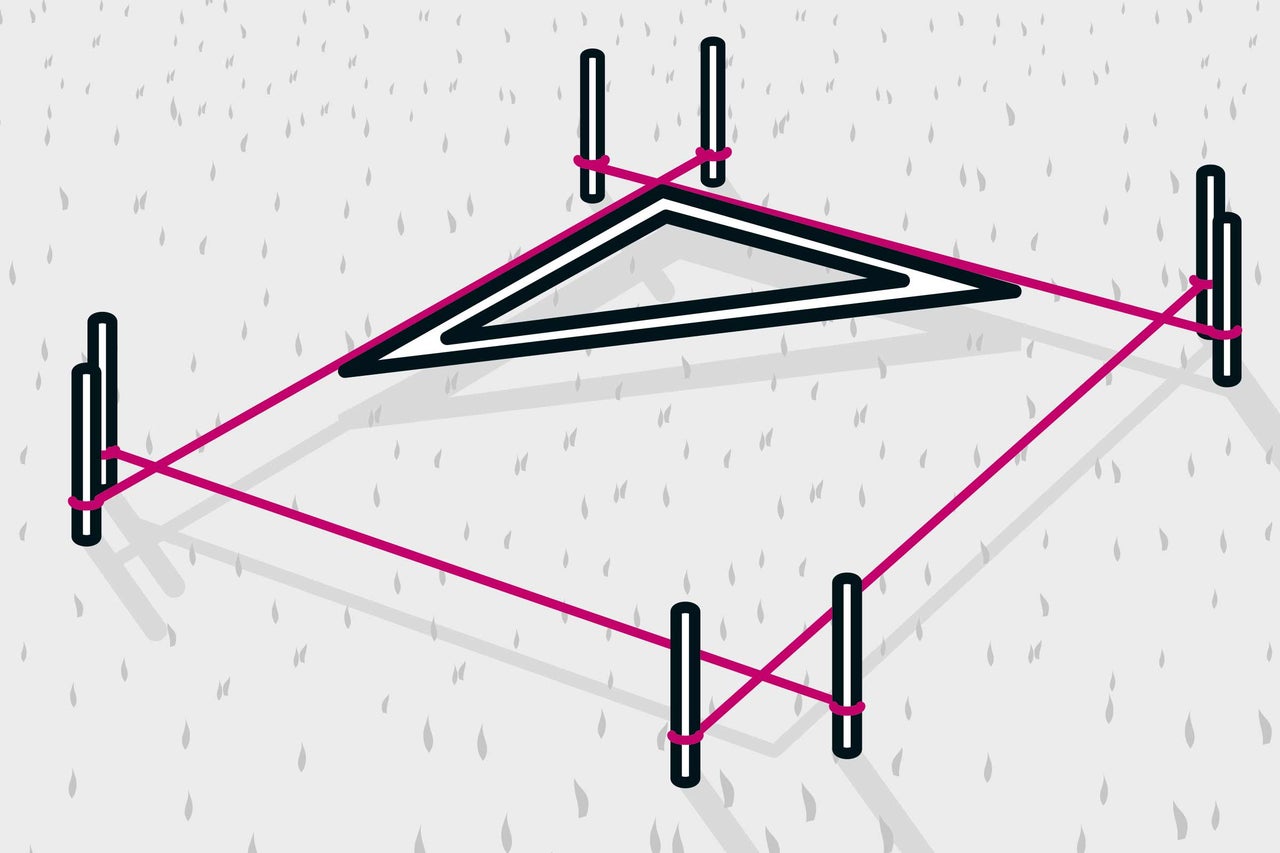

02

La surface est d’abord mesurée et délimitée. Rajoute 20 cm d’espace de travail sur tous les côtés. Tends un cordeau de maçon sur des piquets plantés aux coins. Ce faisant, tiens compte des angles droits, en t’aidant par ex. d’une équerre de maçon. Mesure aussi les diagonales – si elles sont de la même longueur, alors tous tes angles ont 90°.

plattenfundament bauen anleitung as 01
plattenfundament bauen anleitung as 01

Marquer la surface

03

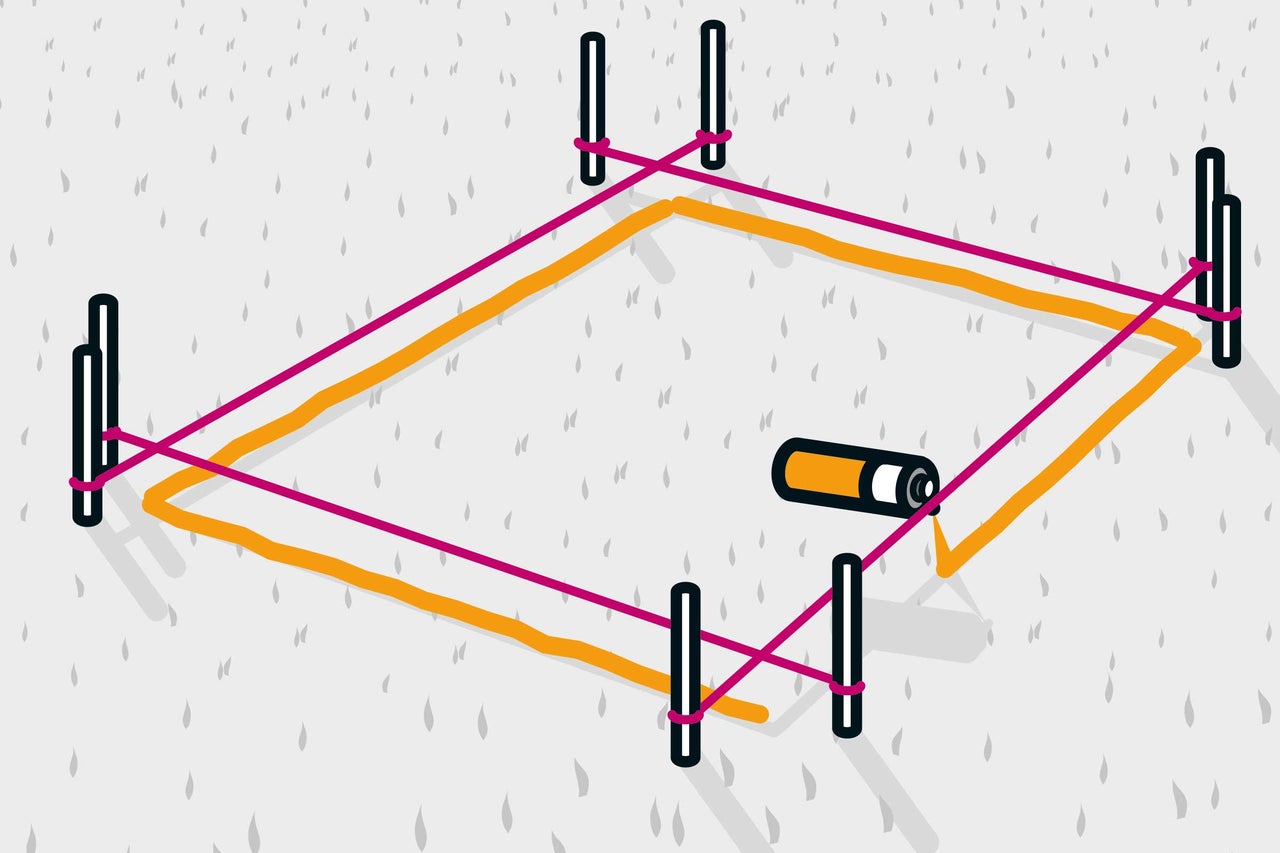

Marque la surface des fondations le long du cordeau de maçon à l'aide d'un spray de marquage. Enlève ensuite le cordeau de maçon.

plattenfundament bauen anleitung as 02
plattenfundament bauen anleitung as 02

Vérifier la planéité

04

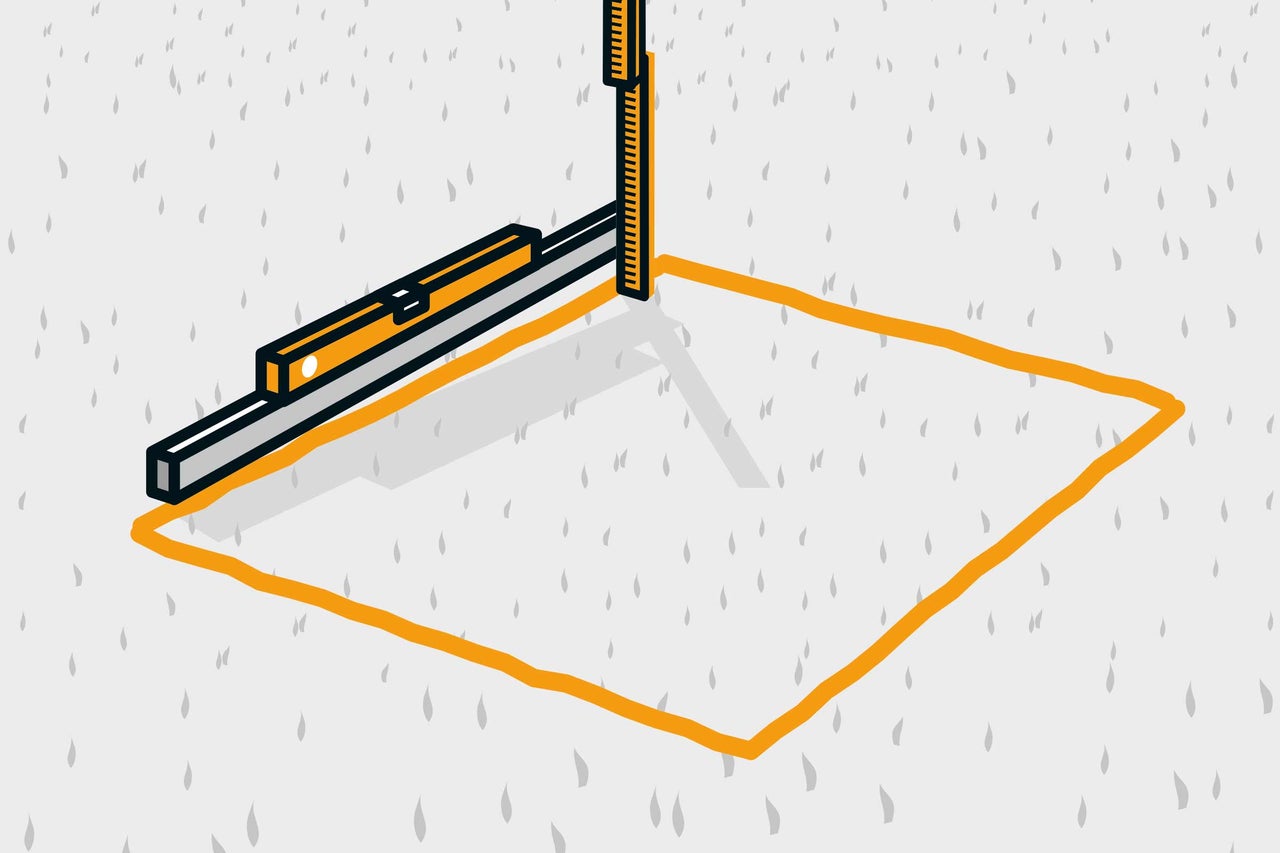

Vérifie si le sol présente une pente; place pour cela une règle de maçon avec un niveau à bulles à l’horizontale au point le plus haut de la fondation prévue. Mesure ensuite la distance au sol à chaque coin. La plus grande différence de hauteur mesurée doit être prise en compte pour l'étape suivante car elle détermine la hauteur des bordures.

plattenfundament bauen anleitung as 03
plattenfundament bauen anleitung as 03

Creuser la surface délimitée

05

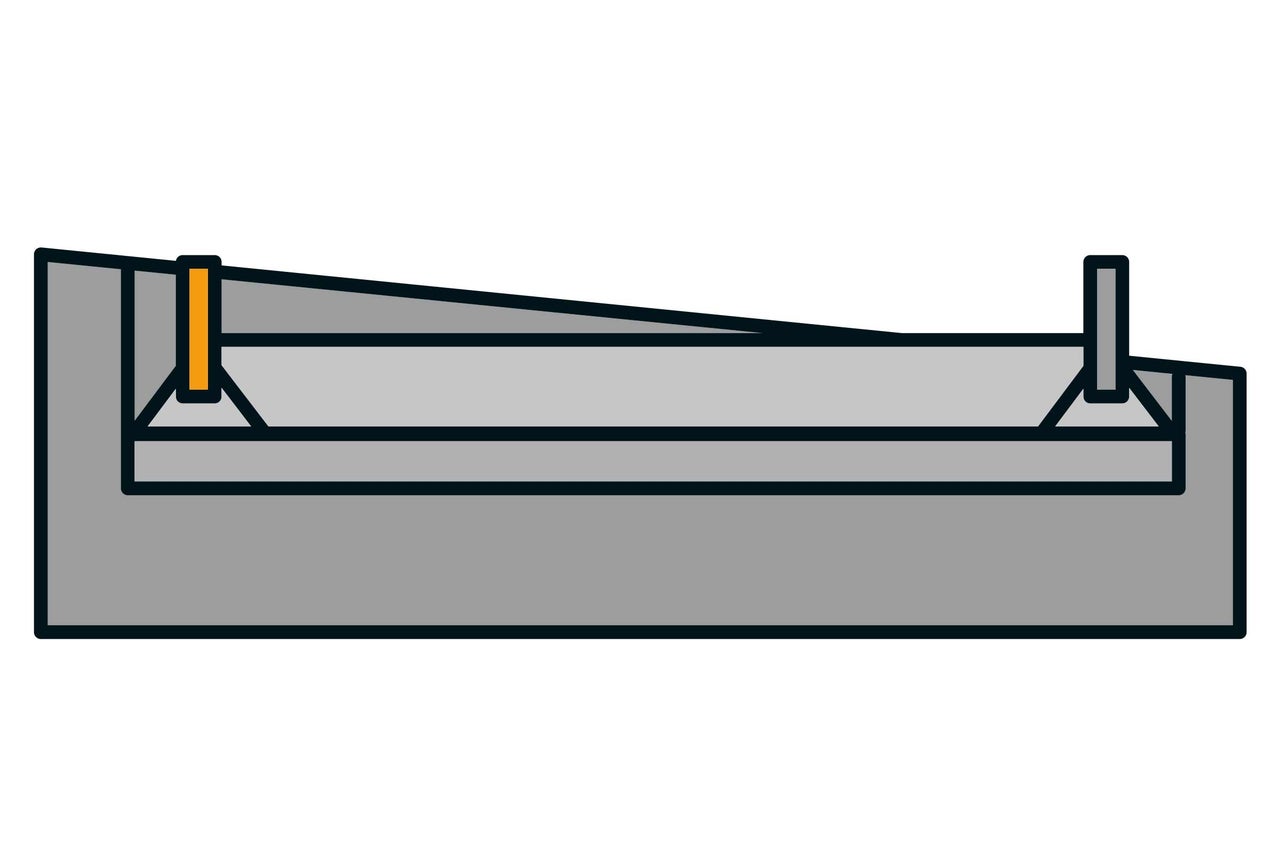

Creuse maintenant la fouille de fondation sur l'ensemble de la surface. Les bordures seront ensuite posées sur une couche de gravier de 10 cm de haut. La fouille pour les fondations doit donc être suffisamment profonde pour que les bordures dépassent plus tard au-dessus du niveau du sol côté amont. Les bordures doivent être suffisamment hautes.

plattenfundament bauen anleitung as 04
plattenfundament bauen anleitung as 04
06

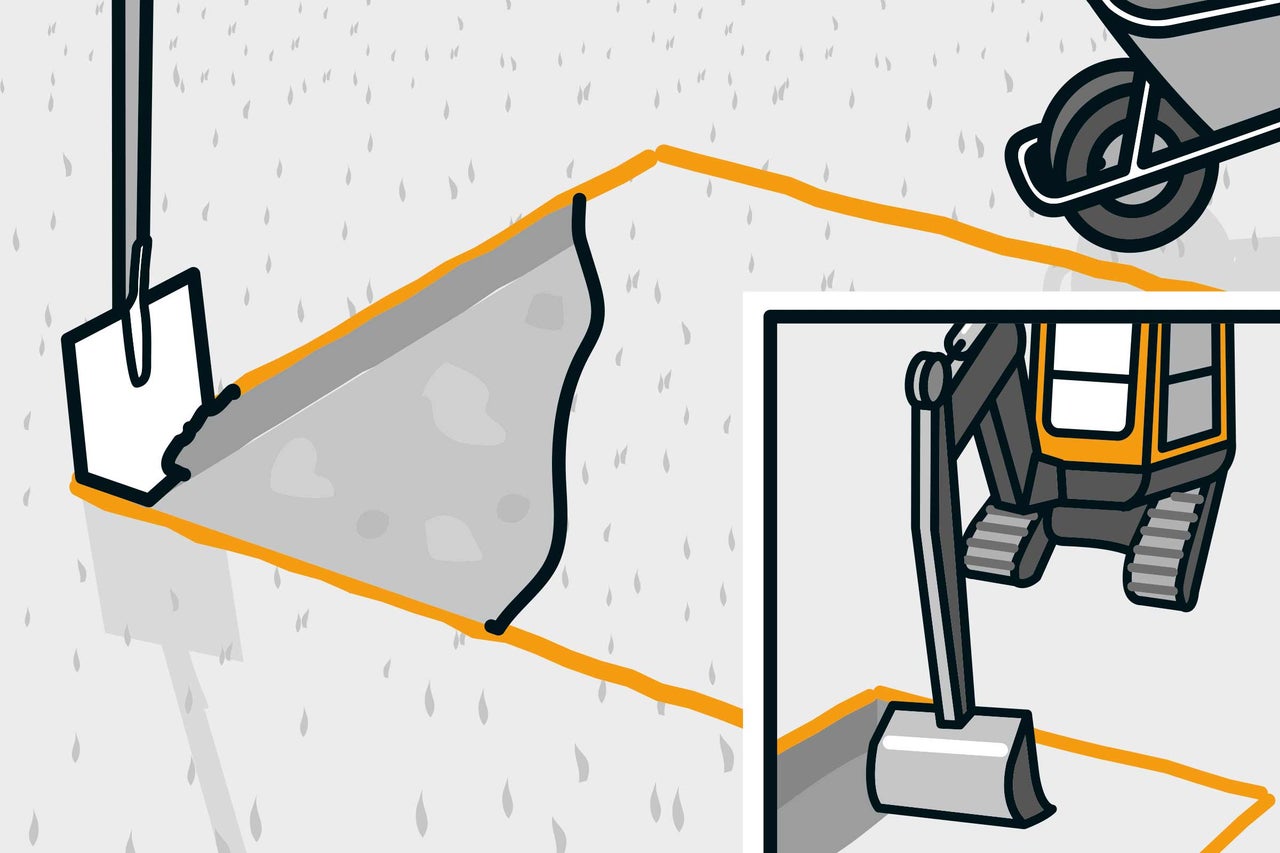

Tu peux creuser la fouille avec la binette, la bêche et la pelle. C'est difficile de creuser? Ou la surface est trop grande? Dans ce cas, ça vaut la peine de louer une mini-pelleteuse.

plattenfundament bauen anleitung as 05
plattenfundament bauen anleitung as 05
07

Après le décaissement, vérifie que la surface creusée soit bien horizontale dans toutes les directions.

plattenfundament bauen anleitung as 06
plattenfundament bauen anleitung as 06
08

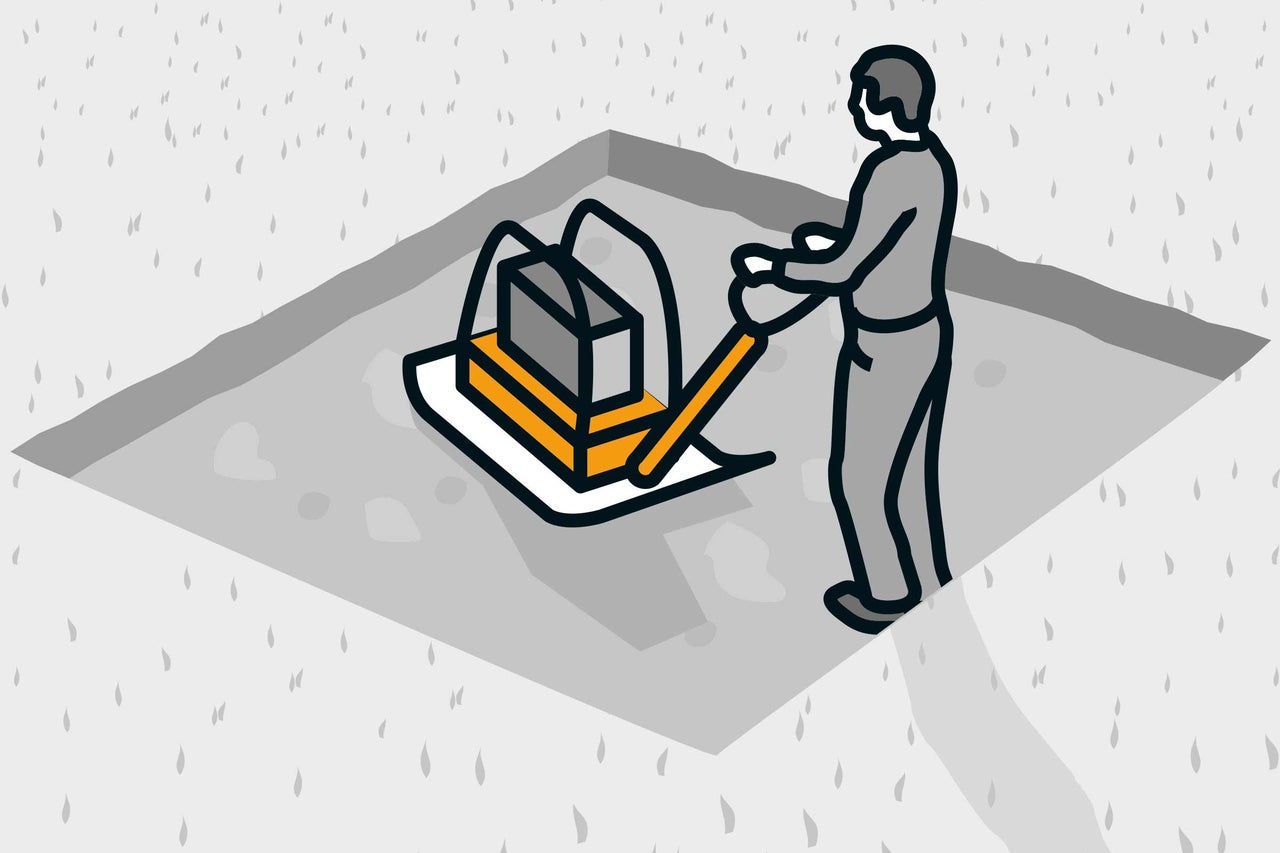

Compacte le fond de fouille à l'aide d'une plaque vibrante pour que la fondation ne s'enfonce pas par la suite.

plattenfundament bauen anleitung as 07
plattenfundament bauen anleitung as 07
09

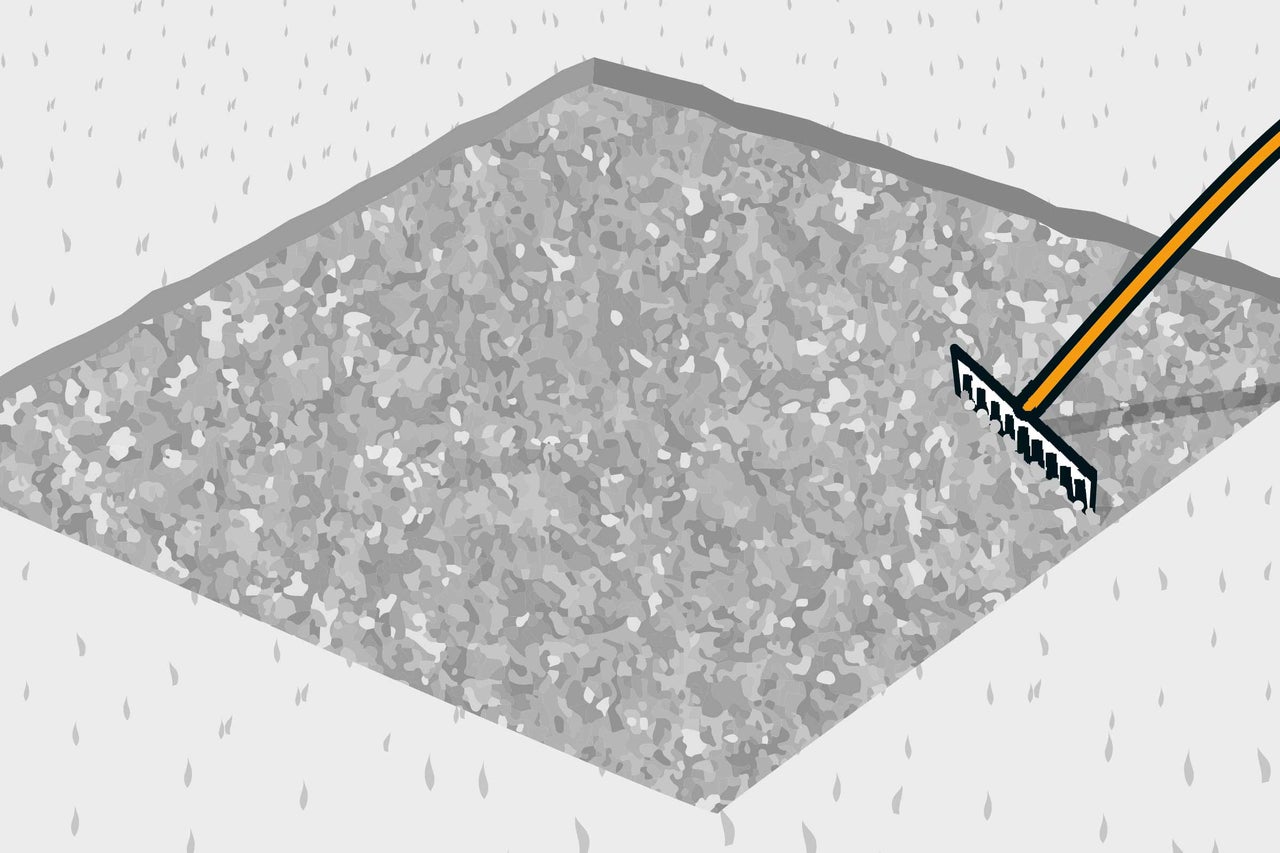

Remplis la fouille de graviers sur 10 cm de hauteur. Étale la première couche de gravier à l'aide d'un râteau.

plattenfundament bauen anleitung as 08
plattenfundament bauen anleitung as 08

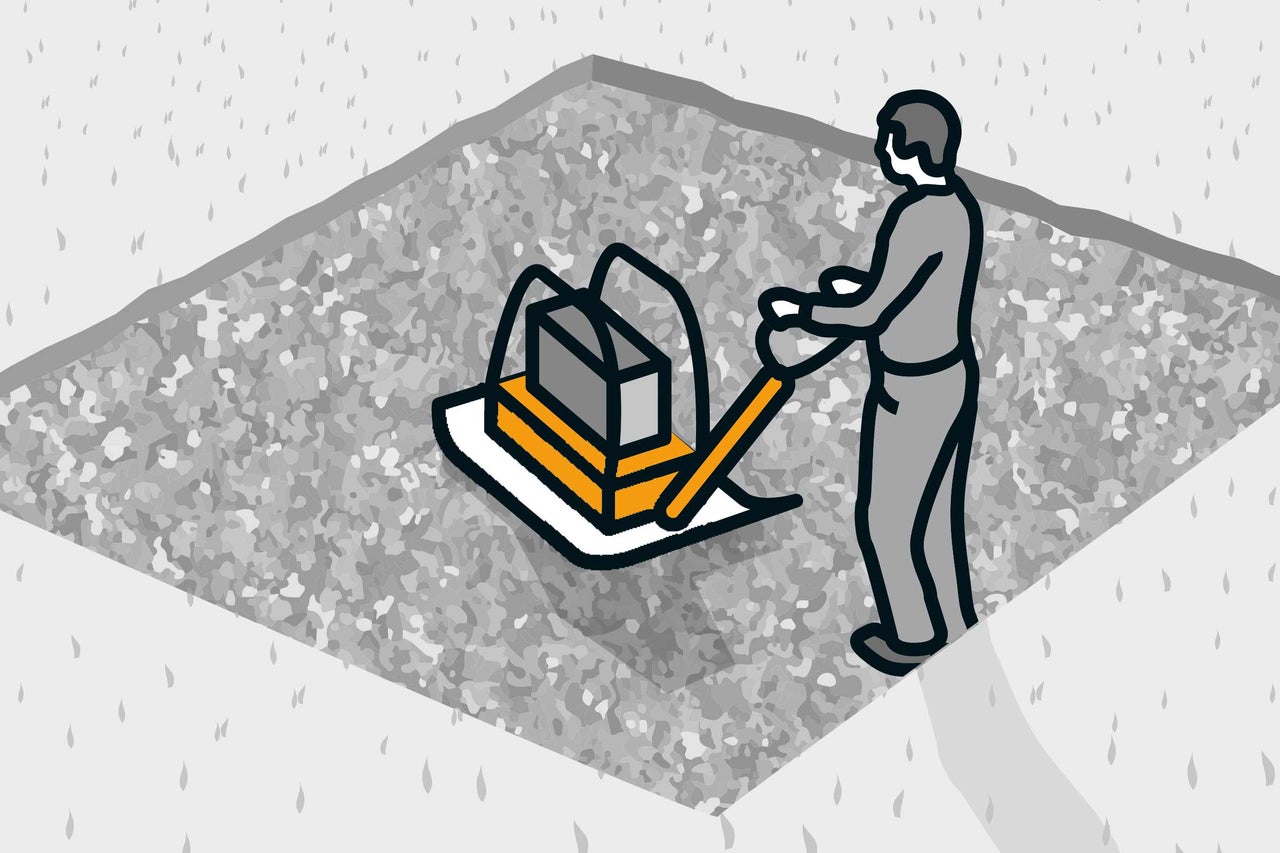

10

Compacte les graviers à l’aide d’une plaque vibrante.

plattenfundament bauen anleitung as 09
plattenfundament bauen anleitung as 09

Poser des bordures de jardin en pierre

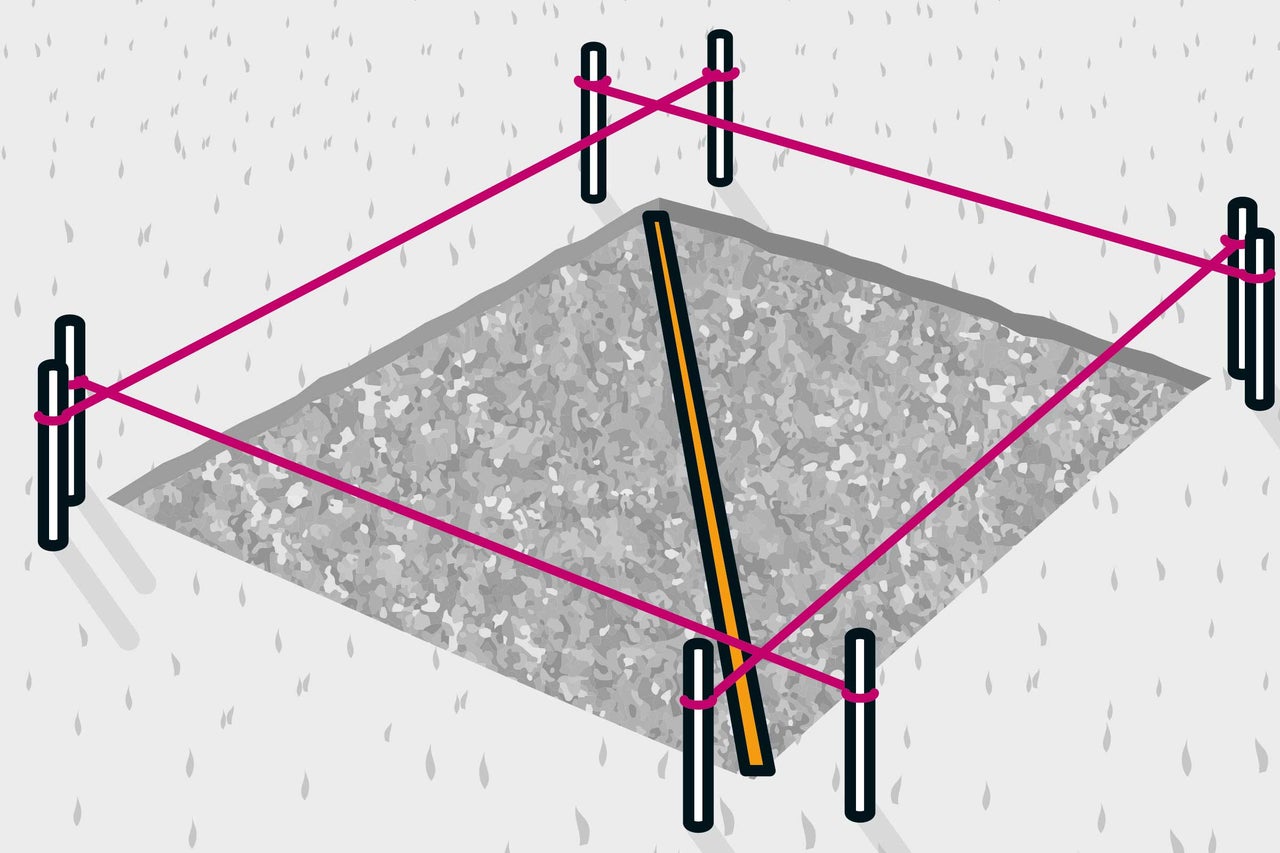

11

Tends à nouveau des cordeaux de maçon, cette fois-ci avec les dimensions exactes de la fondation sans ajout. Tu mets les cordeaux à la hauteur à laquelle tes bordures doivent se terminer par la suite. Vérifie là aussi l'angle droit en mesurant les diagonales, qui doivent être de la même longueur.

plattenfundament bauen anleitung as 10
plattenfundament bauen anleitung as 10
12

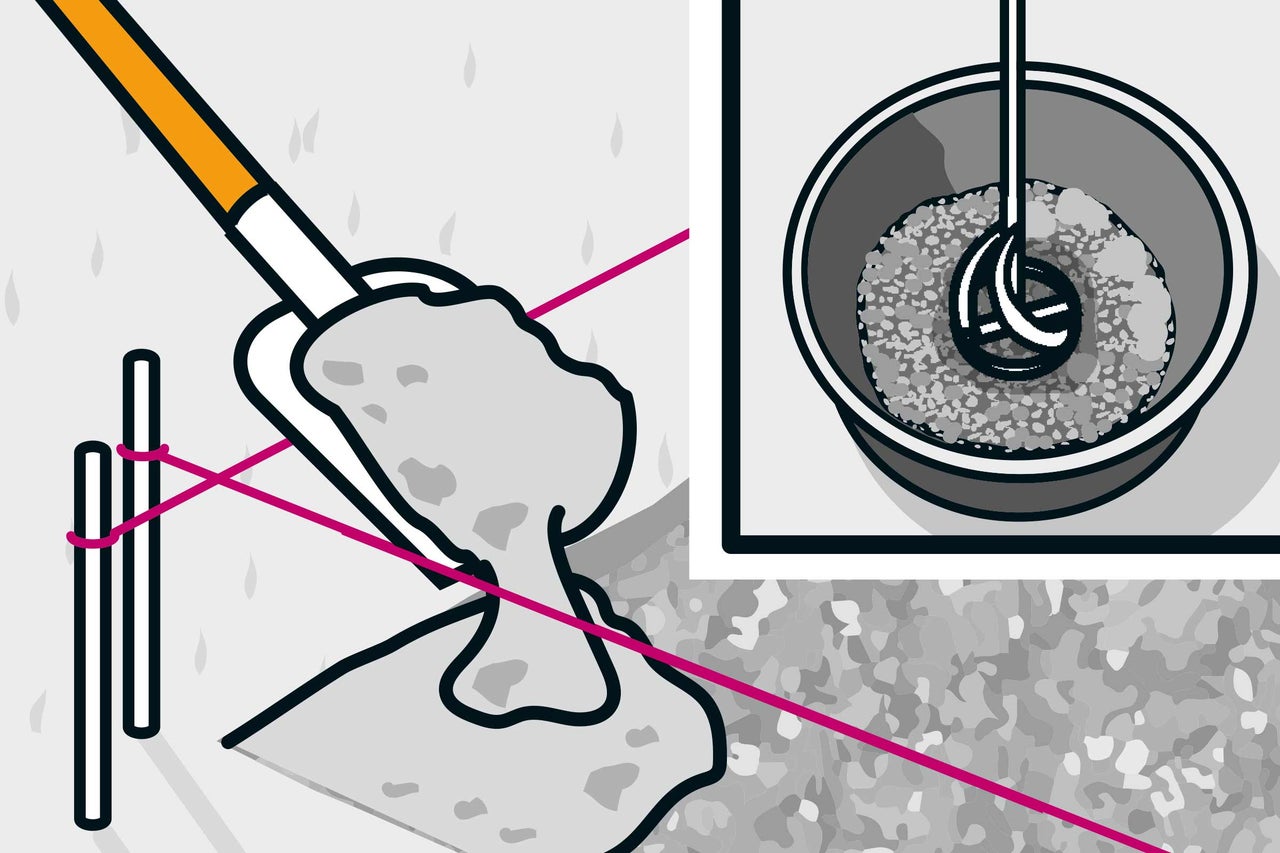

Mélange le béton sec pour les bordures; le rapport de mélange est indiqué sur l'emballage. Commence par n'ajouter qu'un peu d'eau. Coule le béton sur la couche de gravier, là où doivent être posées les bordures. Prends beaucoup de béton car la bordure s'y enfonce. Répartis uniformément le béton.

plattenfundament bauen anleitung as 11
plattenfundament bauen anleitung as 11
13

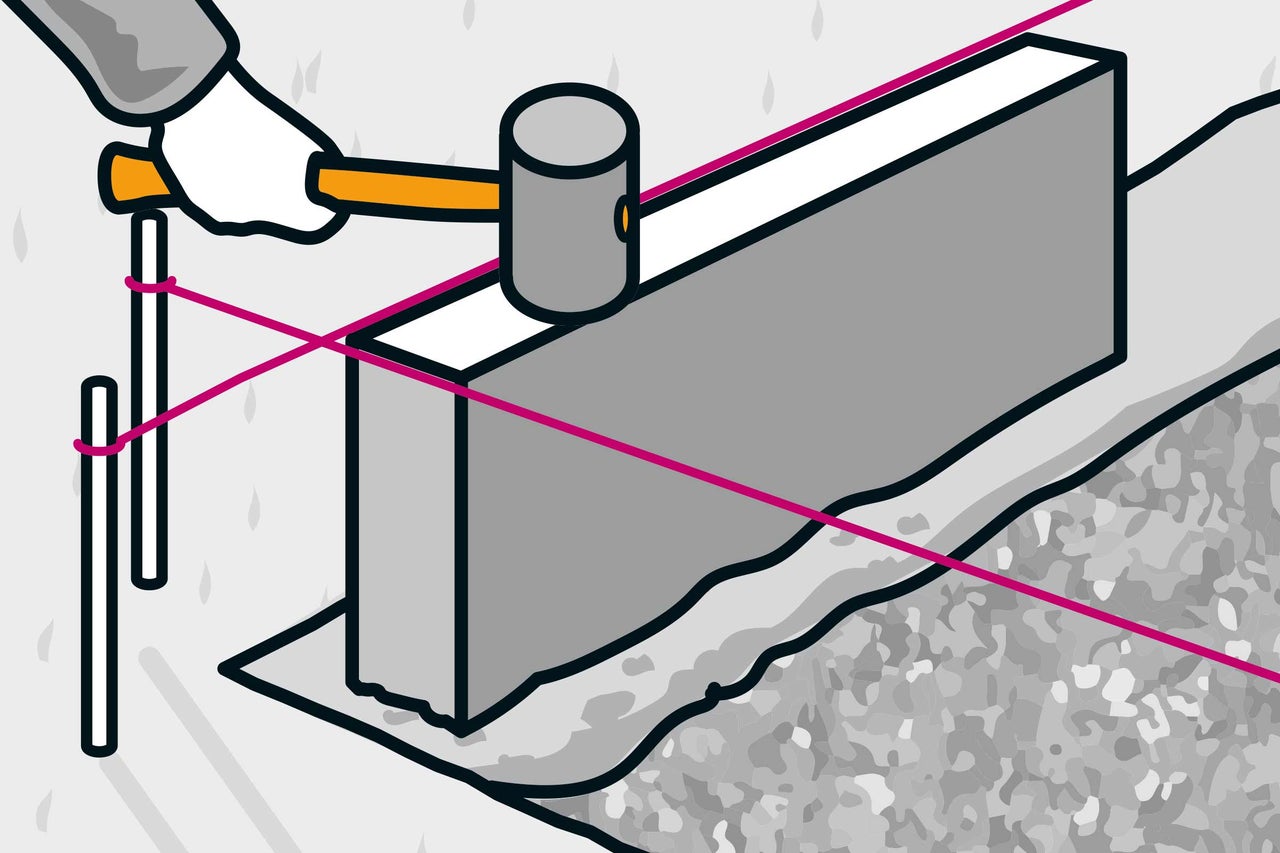

Place la première bordure. Mets-la en position à l'aide du maillet en caoutchouc, à la hauteur du cordon qui indique le bord supérieur des bordures. Aligne la bordure horizontalement et verticalement à l'aide du niveau à bulle.

plattenfundament bauen anleitung as 12
plattenfundament bauen anleitung as 12

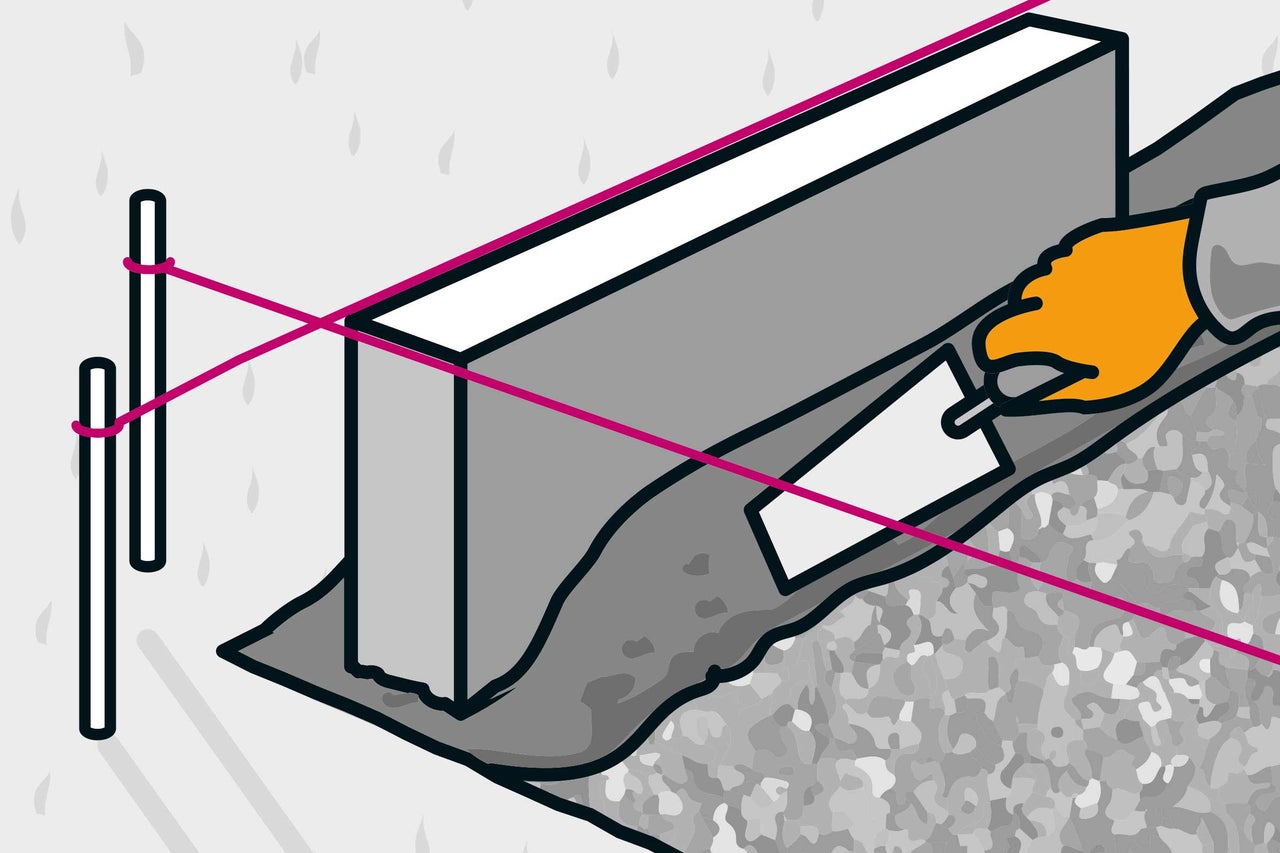

14

Pour que les bordures soient stables, place une cale en béton à l'intérieur et à l'extérieur. Pour cela, place le béton près de la bordure dans la fondation et étale-le de bas en haut en formant une cale sur au moins un tiers de la hauteur de la bordure.

Procède de la même façon avec les bordures restantes de cette rangée; mais ne les place pas trop près les unes des autres, laisse toujours suffisamment d'espace pour les joints. Tape à nouveau avec le maillet en caoutchouc, aligne, réalise la cale en béton etc. Vérifie après chaque bordure si elle est droite d'un point de vue horizontal et vertical et si elle est alignée par rapport au cordeau de maçon.

plattenfundament bauen anleitung as 13
plattenfundament bauen anleitung as 13

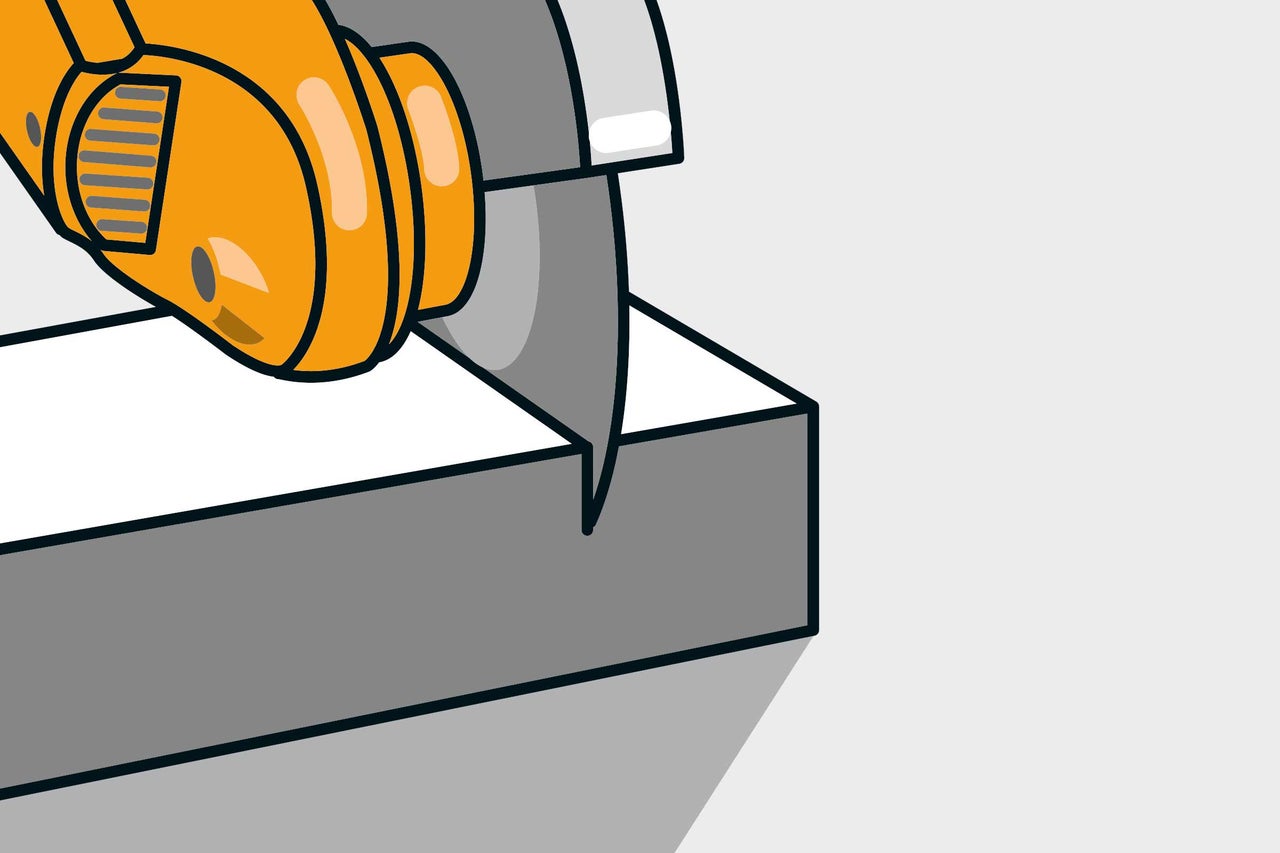

15

Tu devras probablement raccourcir la dernière bordure de chaque rangée. Prends les mesures, dessine la ligne de coupe avec une équerre sur la bordure et découpe avec la meuleuse d'angle. Les bordures découpées se placent de la même façon que les autres. Place toujours la règle de maçon à l'extérieur des bordures et vérifie que tout est droit.

plattenfundament bauen anleitung as 14
plattenfundament bauen anleitung as 14
16

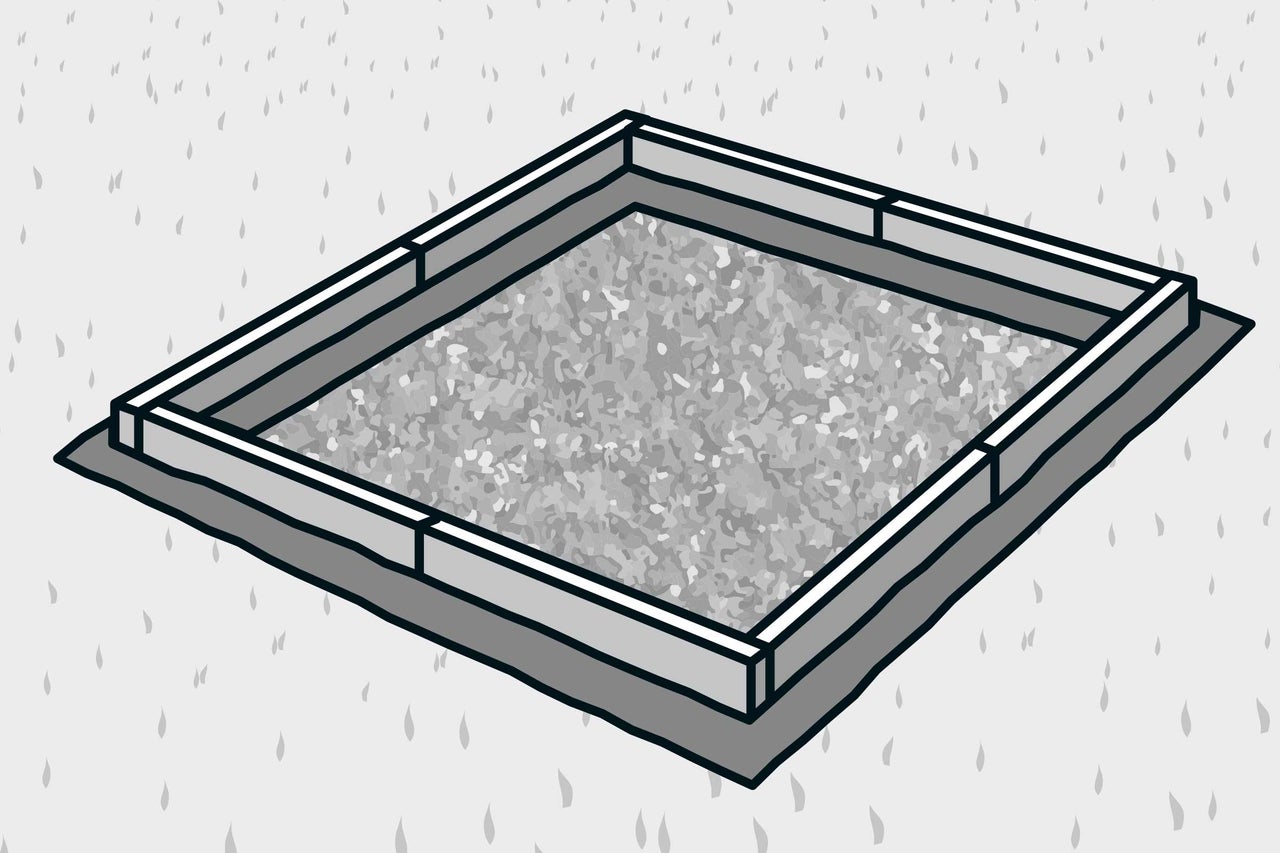

Place la première bordure du côté suivant de façon alignée dans l'angle. Avant de passer à la prochaine étape de travail, le béton doit sécher pendant une journée.

plattenfundament bauen anleitung as 15
plattenfundament bauen anleitung as 15

Étapes des travail

Remplir l'intérieur de graviers

17

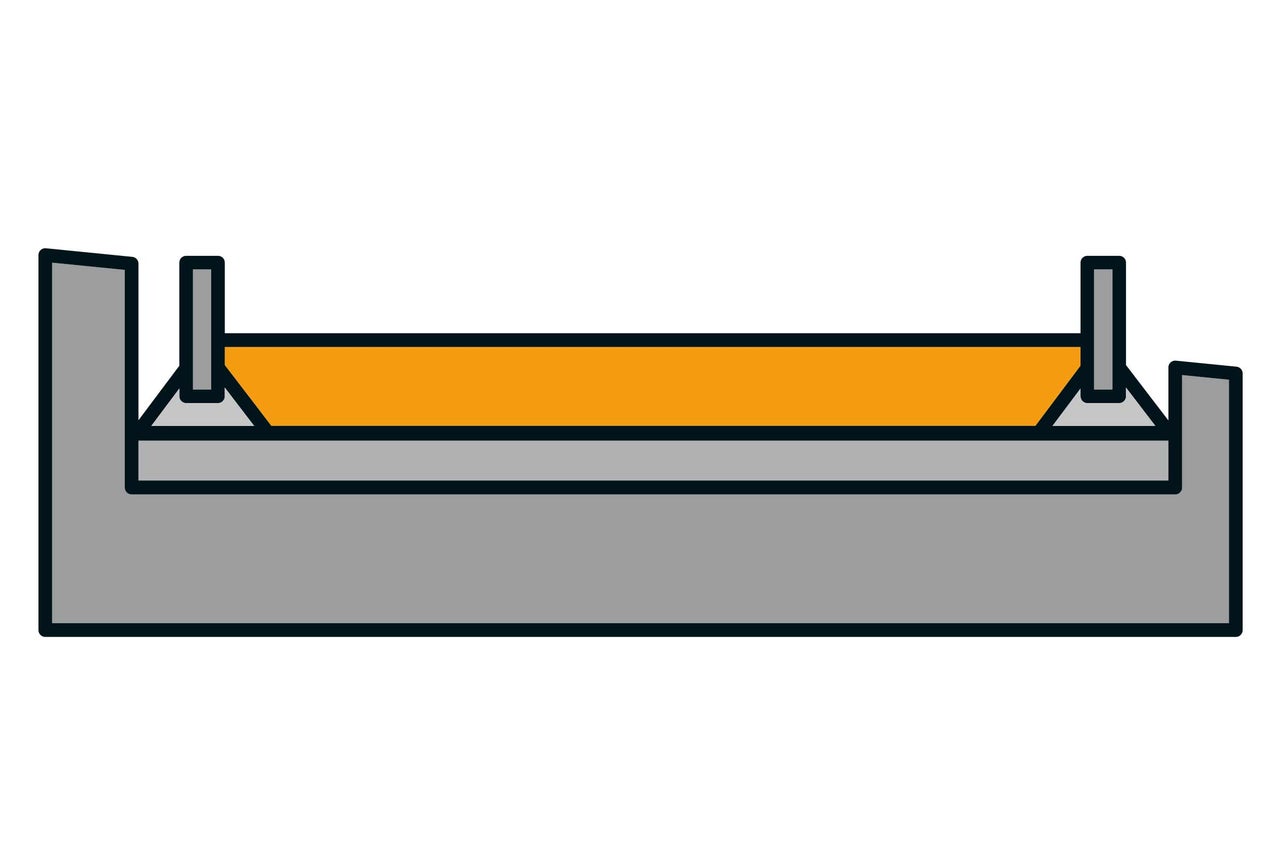

Maintenant l'intérieur de la fondation doit être rempli de graviers. La quantité de graviers nécessaire dépend de trois facteurs: la hauteur des dalles, la couche de gravillon de 5 cm d'épaisseur sous les dalles et le volume que perd le gravier lorsqu'il est compacté.

Les dimensions pour le gravillon et l'épaisseur des dalles sont mesurées du bord supérieur des bordures vers le bas. Marque cette hauteur sur la face intérieure des bordures; la couche de gravier doit arriver là après compactage. Pour commencer, verse le gravier en couches ne dépassant pas 10 cm d'épaisseur car la plupart des plaques vibrantes ne peuvent pas compacter de hauteur plus élevée.

plattenfundament bauen anleitung as 16
plattenfundament bauen anleitung as 16

Étaler le gravier couche par couche

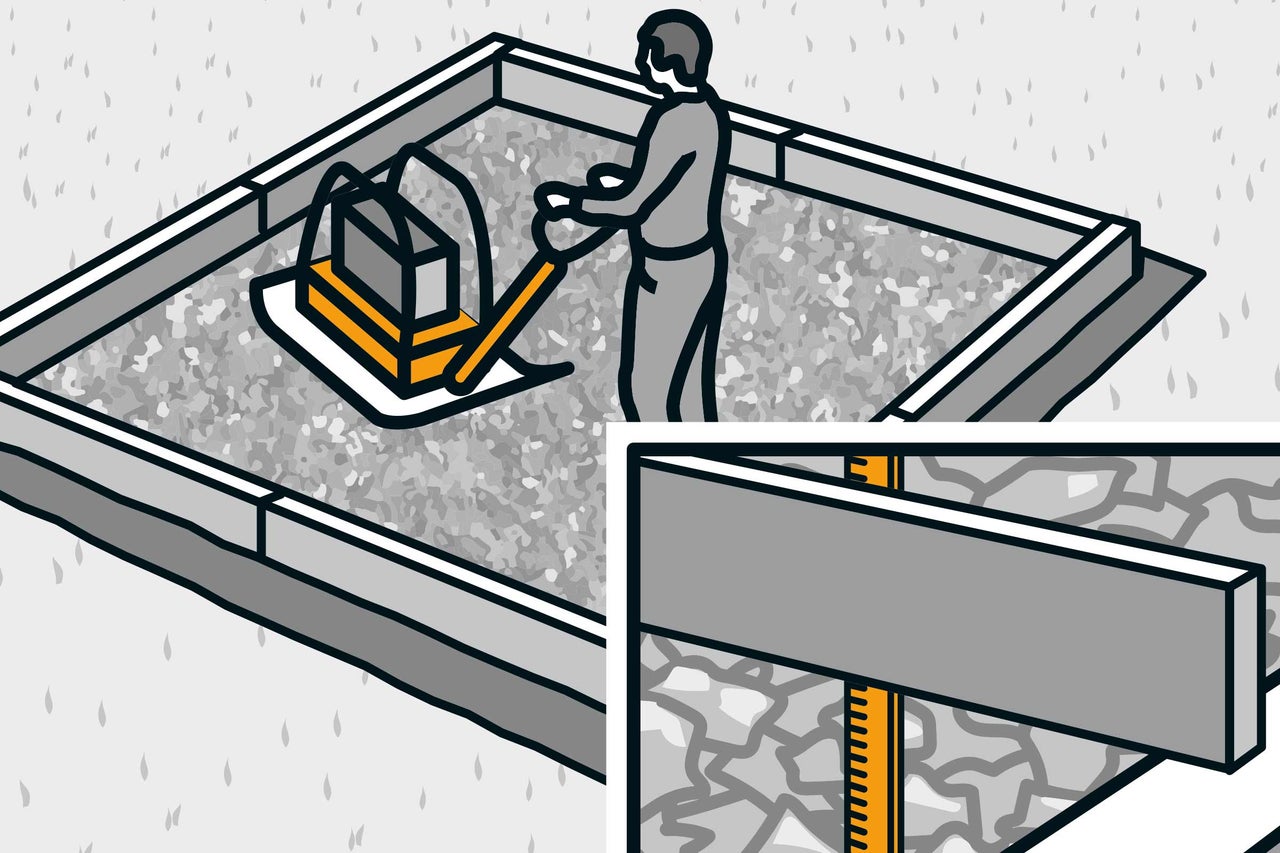

18

Place la règle de maçon en diagonale sur les bordures pour pouvoir vérifier à plusieurs endroits la hauteur de la couche de gravier. Verse le gravier en couches de 10 cm au max. à chaque fois. Compacte chaque couche de gravier à l'aide de la plaque vibrante.

plattenfundament bauen anleitung as 17
plattenfundament bauen anleitung as 17

Remplir avec du gravier concassé

19

Une fois que la hauteur de couche de graviers nécessaire est atteinte, verse une couche de 5 cm de gravier concassé. Dans notre exemple, il reste encore 4 cm jusqu'au bord supérieur des bordures; les dalles de terrasse sont à cette hauteur.

plattenfundament bauen anleitung as 18
plattenfundament bauen anleitung as 18

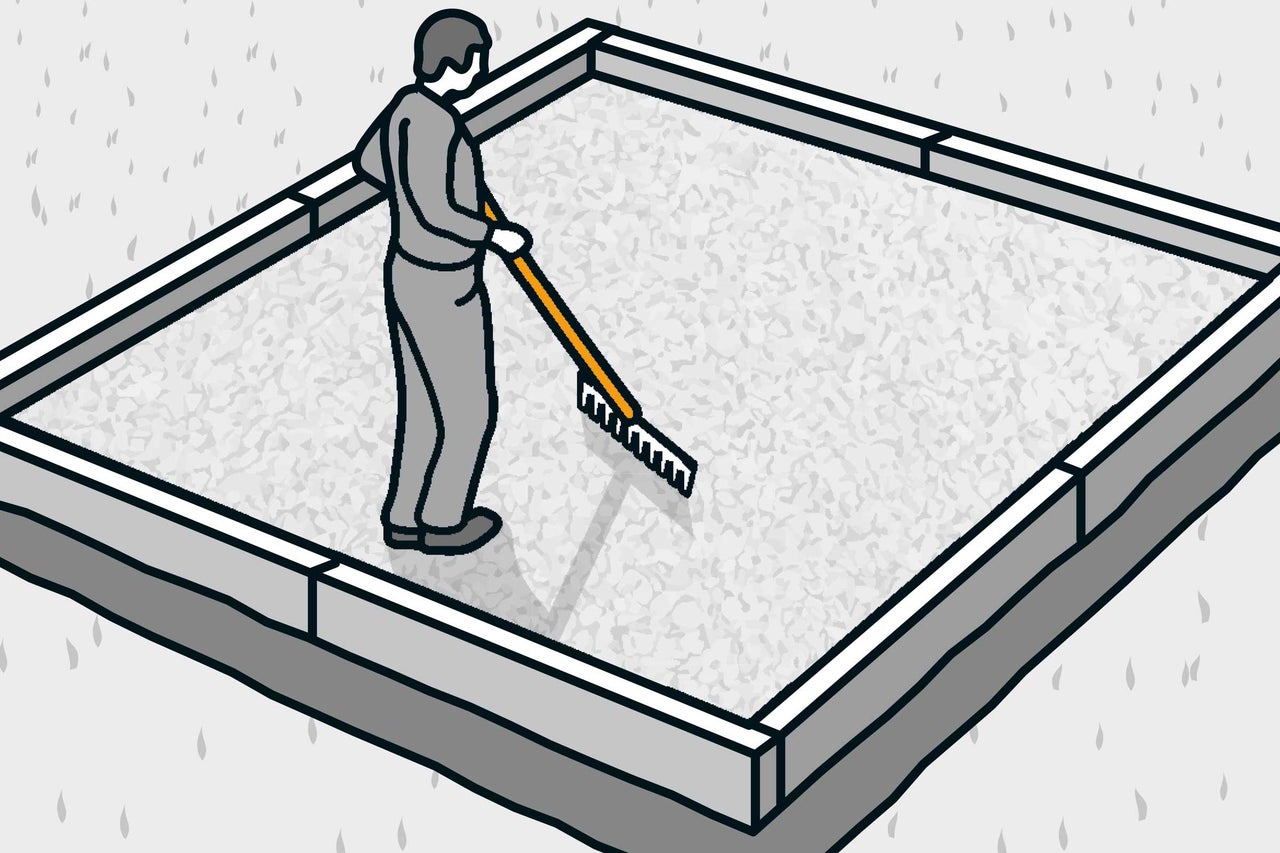

20

Répartis uniformément le gravillon à l'aide d'une pelle et d'un râteau sur toute la surface.

plattenfundament bauen anleitung as 19
plattenfundament bauen anleitung as 19
21

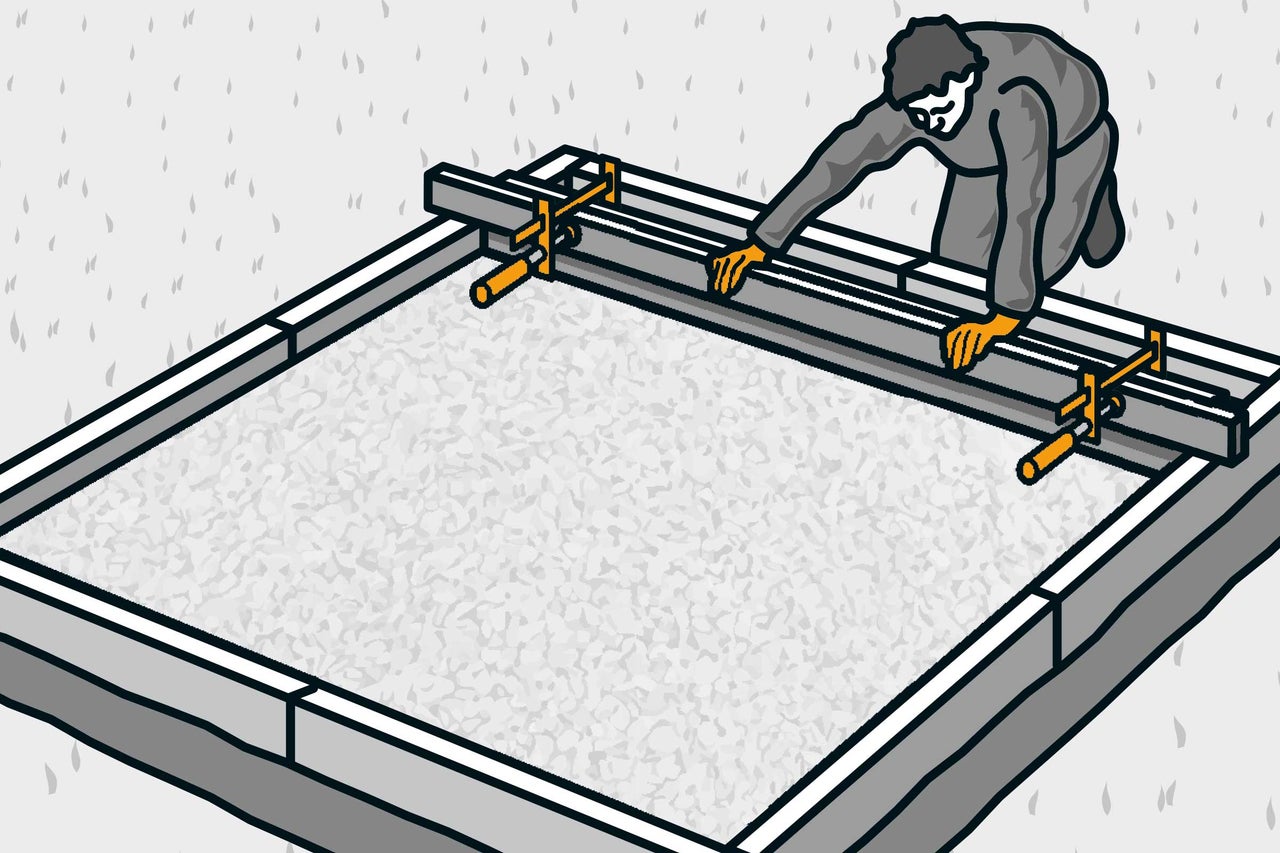

À l'aide de deux règles de maçon de différentes longueurs, construis une règle pour ragréage (rails de nivellement): fixe la règle la plus courte en parallèle à la plus longue à l'aide d'un serre-joint, de telle sorte qu'elle ait une distance de 4 cm vers le bas (= hauteur des dalles). Nivelle la couche de gravillon. Tu peux également utiliser un profil en T découpé. La couche de gravillon n'est pas encore assez plane? Alors remplis les trous à l'aide de gravillon; lisse à nouveau, c'est terminé. Maintenant tu peux poser les dalles de terrasse.

plattenfundament bauen anleitung as 20
plattenfundament bauen anleitung as 20

Poser des dalles de terrasse

22

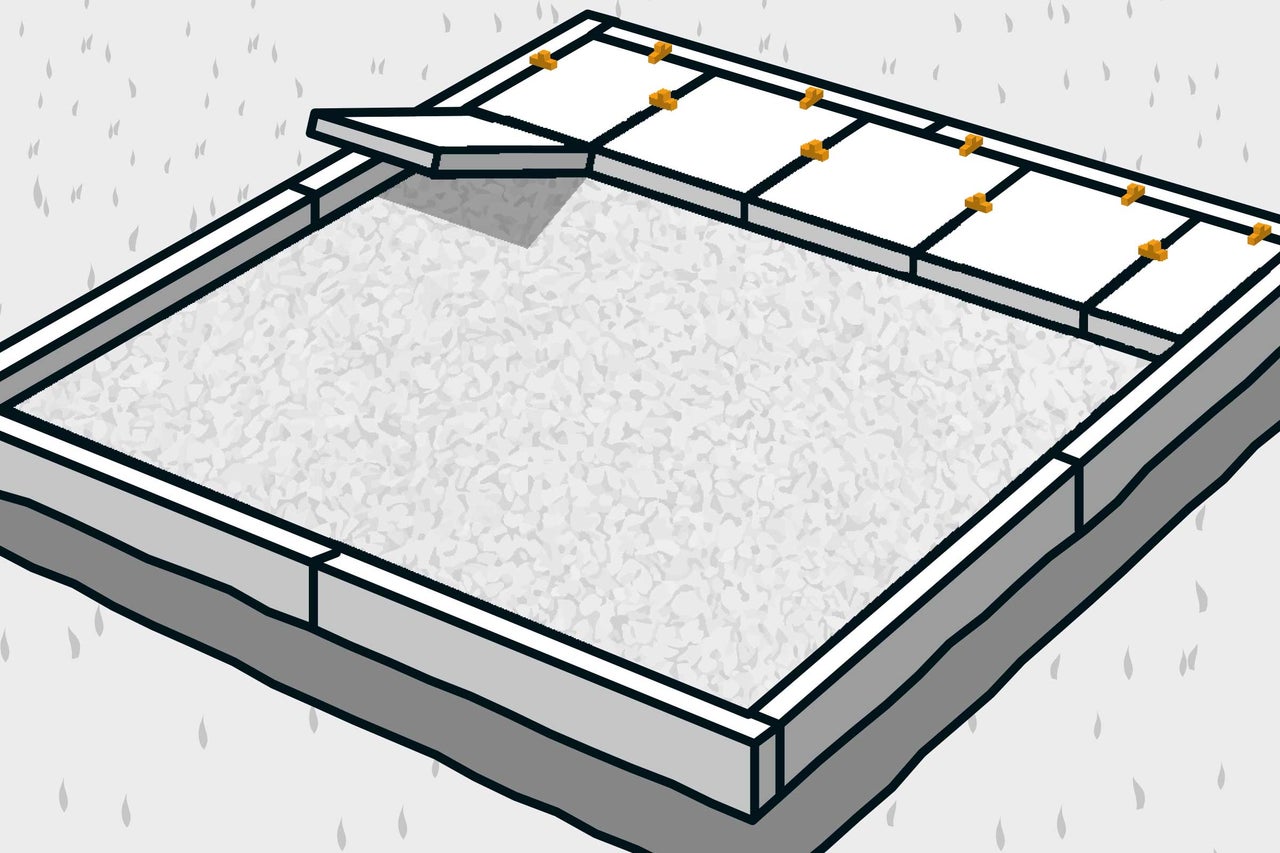

Calcule sur quelle largeur tu dois découper les dalles pour la dernière rangée. Tiens compte de l'écart entre les joints. Les dalles pour la dernière rangée sont trop étroites? Alors tu dois raccourcir les dalles de la première rangée. Ainsi, la première et la dernière rangées ont la même largeur.

Enfonce chaque dalle avec un maillet en caoutchouc pour qu'il n'y ait pas de vide sous les dalles. Les dalles ne doivent pas être posées les unes contre les autres - lors de la pose, utilise des croisillons d'écartement pour que les joints avec les bordures et ceux situés entre les dalles de terrasse aient le même espace, dans notre exemple 5 mm.

plattenfundament bauen anleitung as 21
plattenfundament bauen anleitung as 21
23

Découpe les dalles à l'aide d'une meuleuse d'angle: prend les mesures tout en tenant compte de l'écart entre les joints sur les deux côtés. Reporte les dimensions sur la dalle à l'aide d'une équerre et découpe la dalle.

plattenfundament bauen anleitung as 22
plattenfundament bauen anleitung as 22

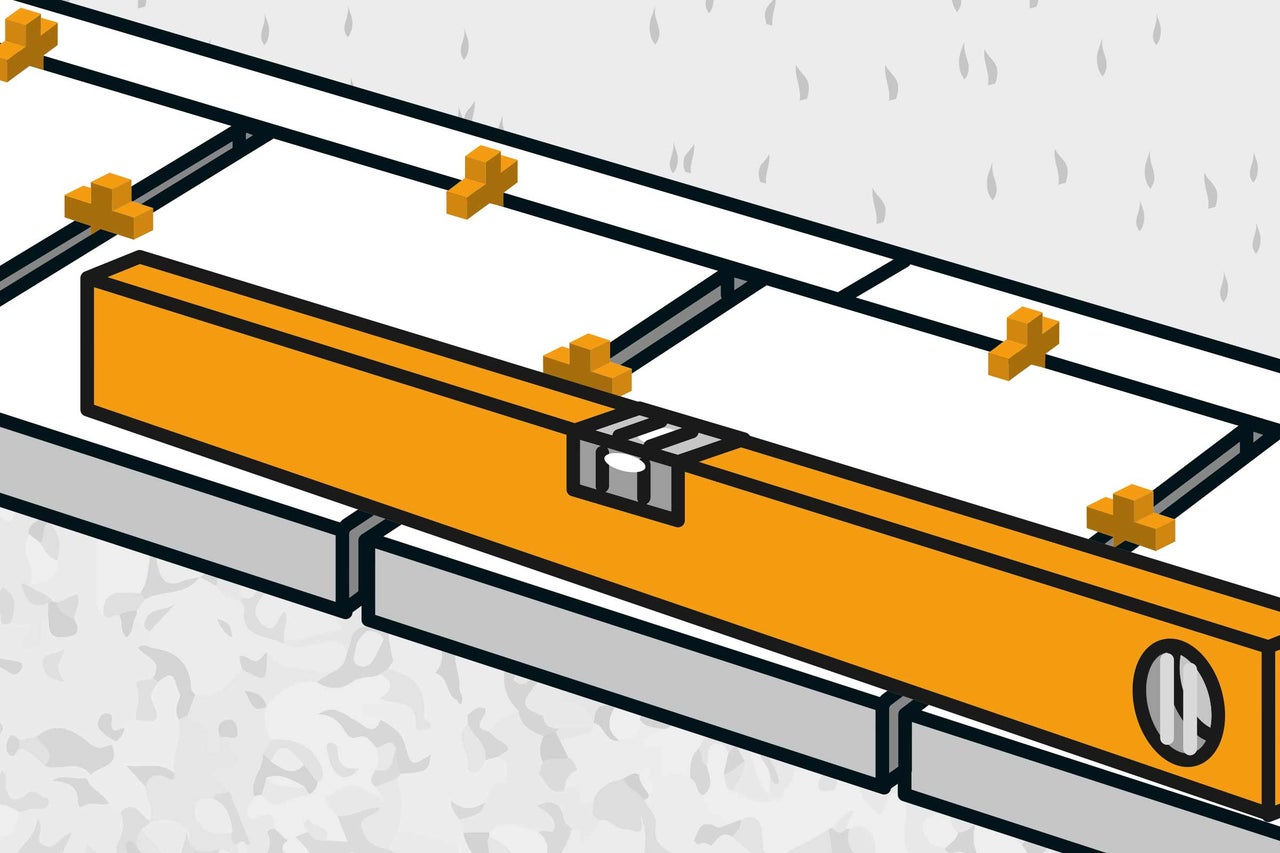

24

Vérifie toujours à l'aide d'un niveau à bulle si les dalles sont bien planes et horizontales.

plattenfundament bauen anleitung as 23
plattenfundament bauen anleitung as 23
25

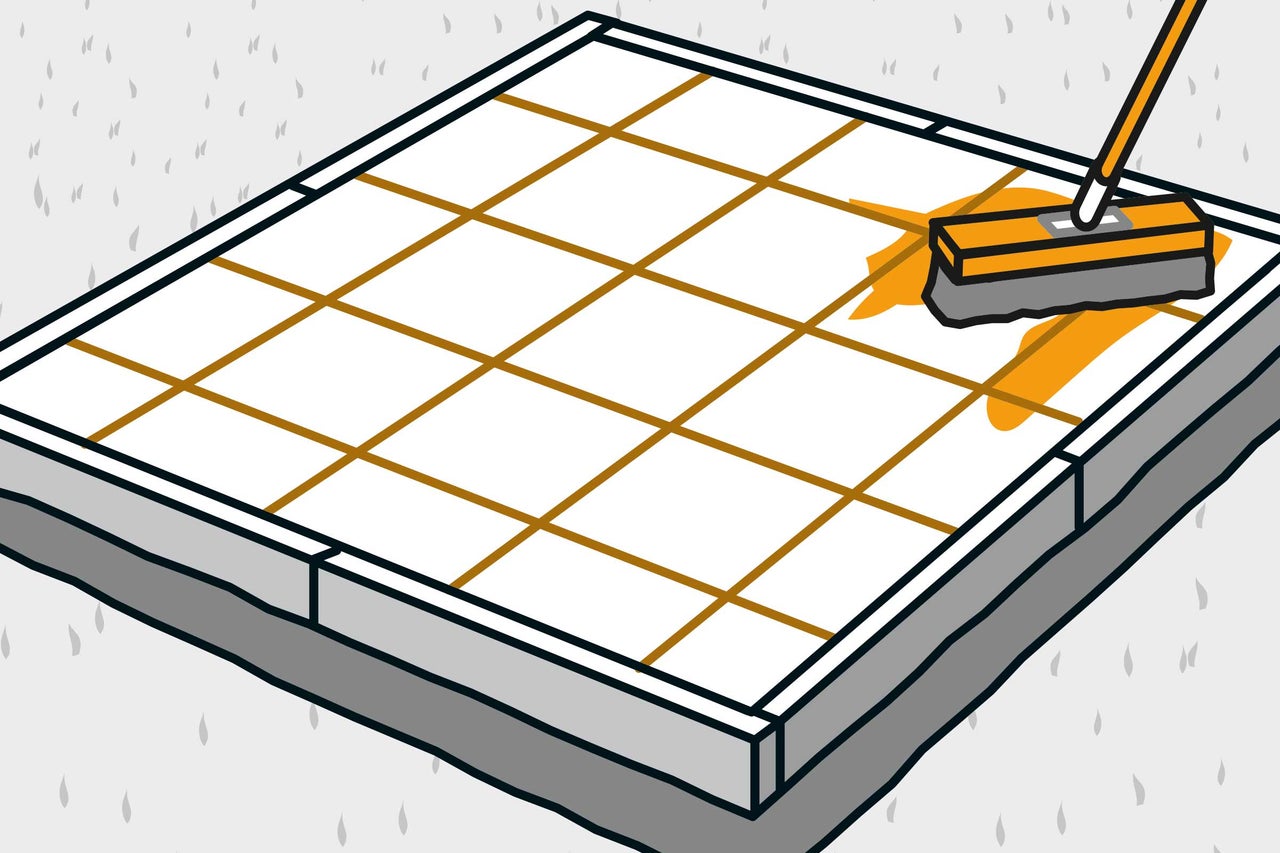

Pour finir, répands le sable de jointoiement sur les dalles avec un balai. Répartis le sable grossièrement sur la surface puis répands-le sur les joints en diagonal. Le sable s'infiltre peu à peu dans les joints, c'est pourquoi tu dois répéter cette étape au bout de 2 ou 3 jours.

plattenfundament bauen anleitung as 24
plattenfundament bauen anleitung as 24
