Faire une fondation sur semelles filantes

As-tu besoin d‘une fondation en semelles filantes pour une petite et légère construction? Dans ce tutoriel vidéo de l‘Atelier Brico HORNBACH, nous te montrons, étape par étape, pour t‘y prendre pour le réaliser facilement. Alors, béton prêt? c‘est parti!

Défi
Temps de travail nécessaire
3 Jour(s)
Créateur(s)
2

Ce dont tu auras besoin

Planification et préparation

Déterminer l'emplacement

01

Avant de prévoir la réalisation des fondations, renseigne-toi auprès des autorités compétentes pour savoir si tu es autorisé à réaliser ton projet de construction comme tu le souhaites. Cela concerne par exemple les murs et parois brise-vue et les distances par rapport aux terrains voisins.

Une fois que tu as déterminé l‘emplacement de la fondation, tu dois encore définir sa longueur, largeur et profondeur. La quantité du matériel en dépend.

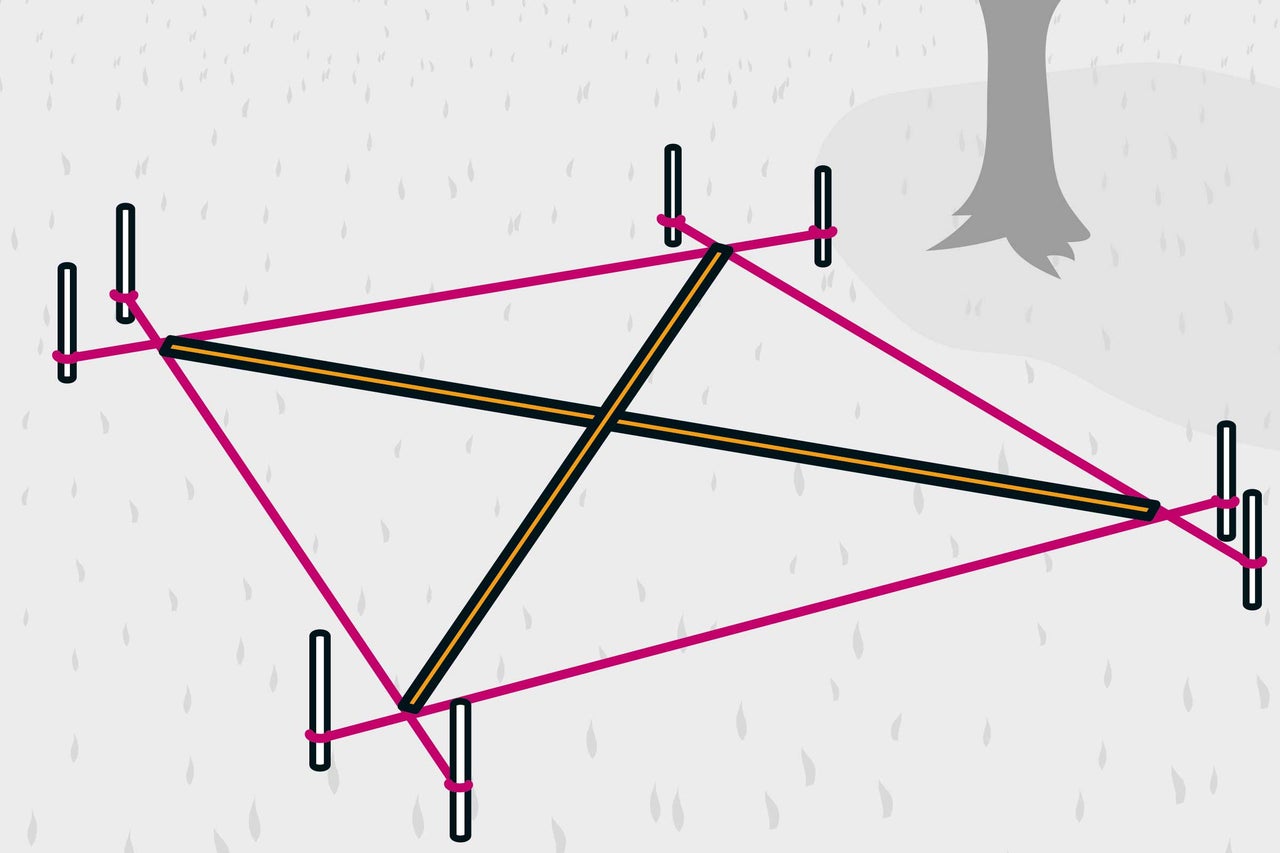

Délimiter la surface

02

La surface est d’abord mesurée et délimitée. Rajoute 20 cm d’espace de travail sur tous les côtés. Tends un cordeau de maçon sur des piquets plantés aux coins. Ce faisant, tiens compte des angles droits, en t’aidant par ex. d’une équerre de maçon. Mesure aussi les diagonales – si elles sont de la même longueur, alors tous tes angles ont 90°.

 ringfundament bauen anleitung as 01

Vérifier la planéité

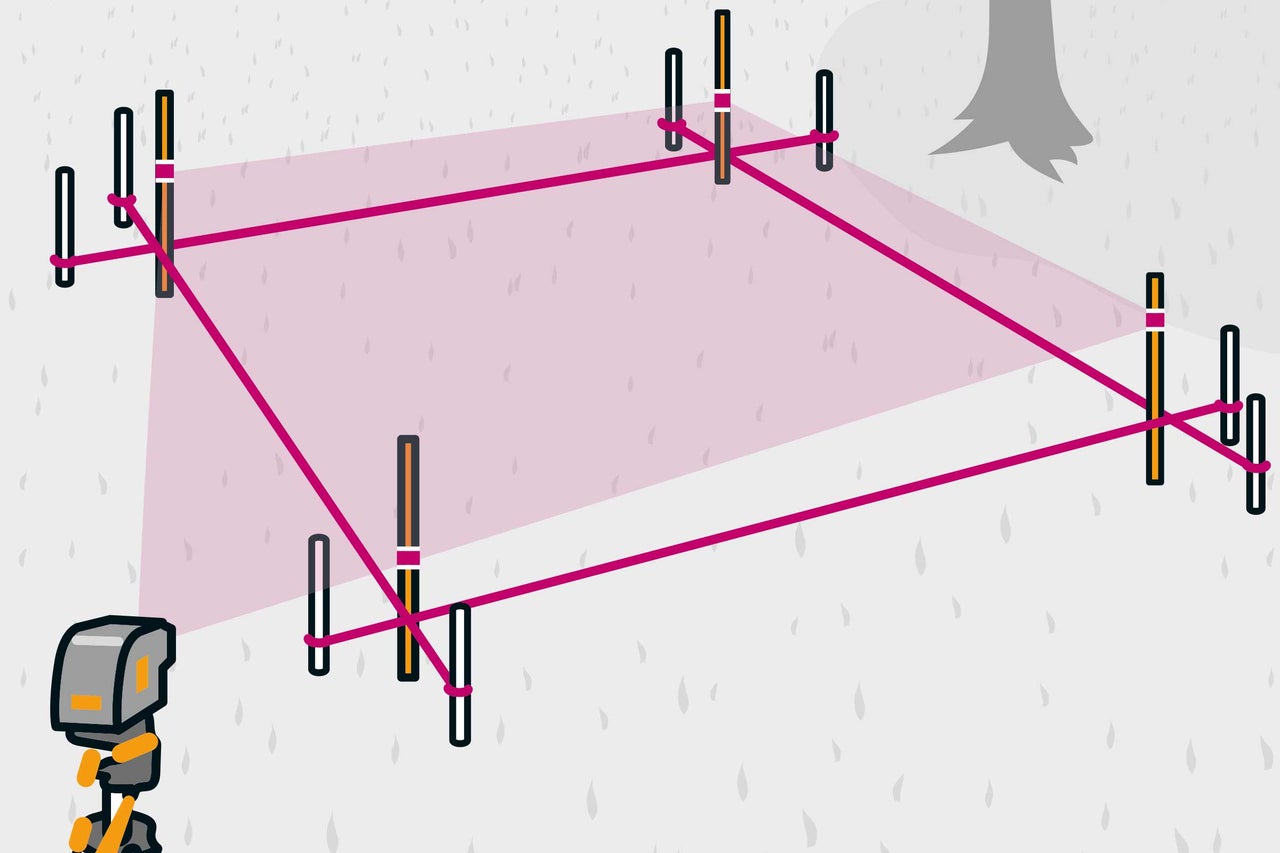

03

Vérifie à l‘aide d‘un laser à lignes croix si le terrain présente une pente. Pour ce faire, installe le laser à l‘extérieur de l‘emplacement de la future fondation. Sur un mètre pliant, tu peux à présent lire la hauteur aux quatre coins de la surface délimitée. Utilise les différences de hauteur déterminées pour planifier la fondation.

Dans notre exemple, le terrain est en pente, il descend vers l‘avant. Afin que l‘ouvrage construit plus tard sur la fondation ne soit pas encastré à l‘arrière dans le sol, la fondation doit dépassé du sol à l‘endroit le plus bas.

 ringfundament bauen anleitung as 02

Creuser la fouille de fondation

04

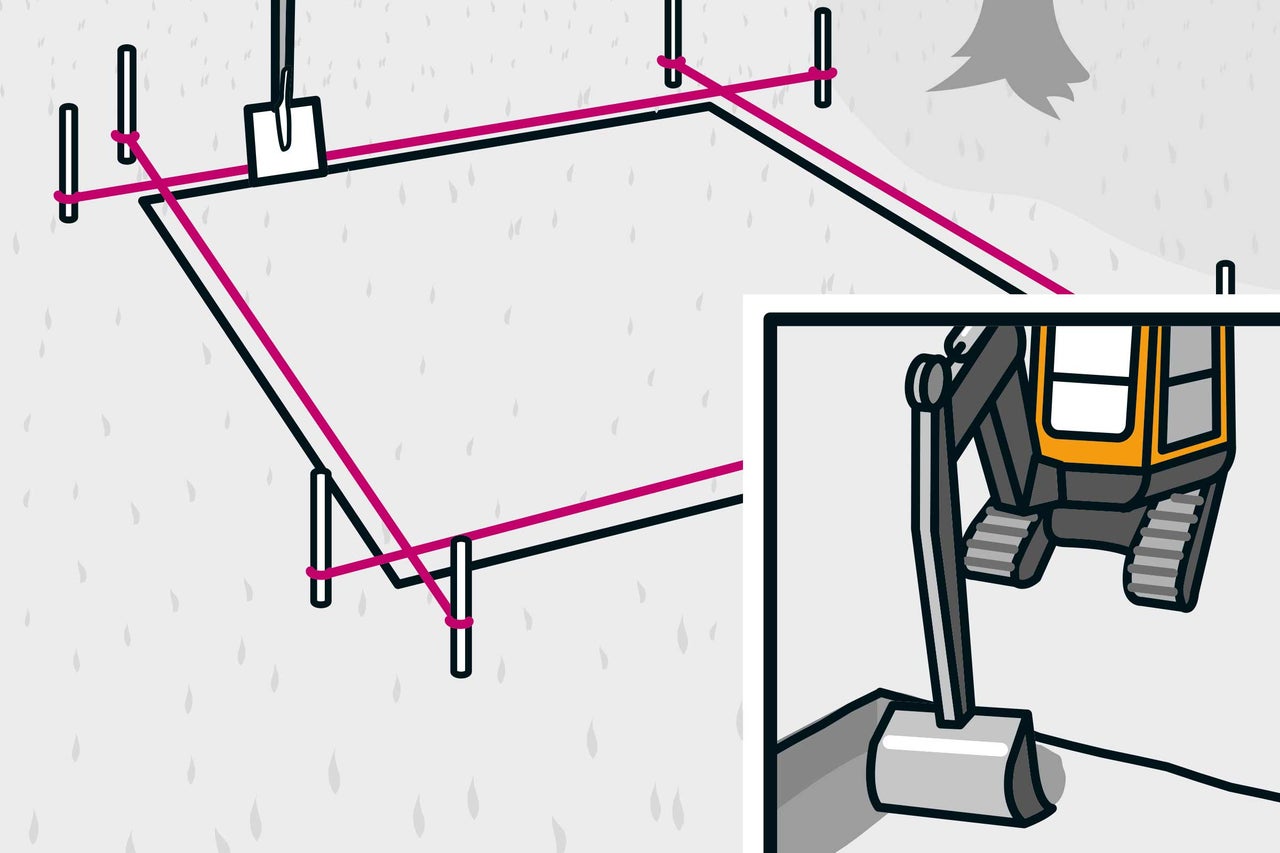

Enlève à l‘aide de la pelle la couche d‘herbe le long du cordeau. Cela te permet d‘obtenir ensuite un bord propre. Pour une surface plus importante, nous te conseillons de louer une mini pelleteuse. Cela vaut la peine pour la quantité de terre qui doit à présent être excavée. Creuse à présent la terre sur toute la surface sur une profondeur d‘env. 30 cm mesurée à partir du point le plus haut.

 ringfundament bauen anleitung as 03

Marquer la surface

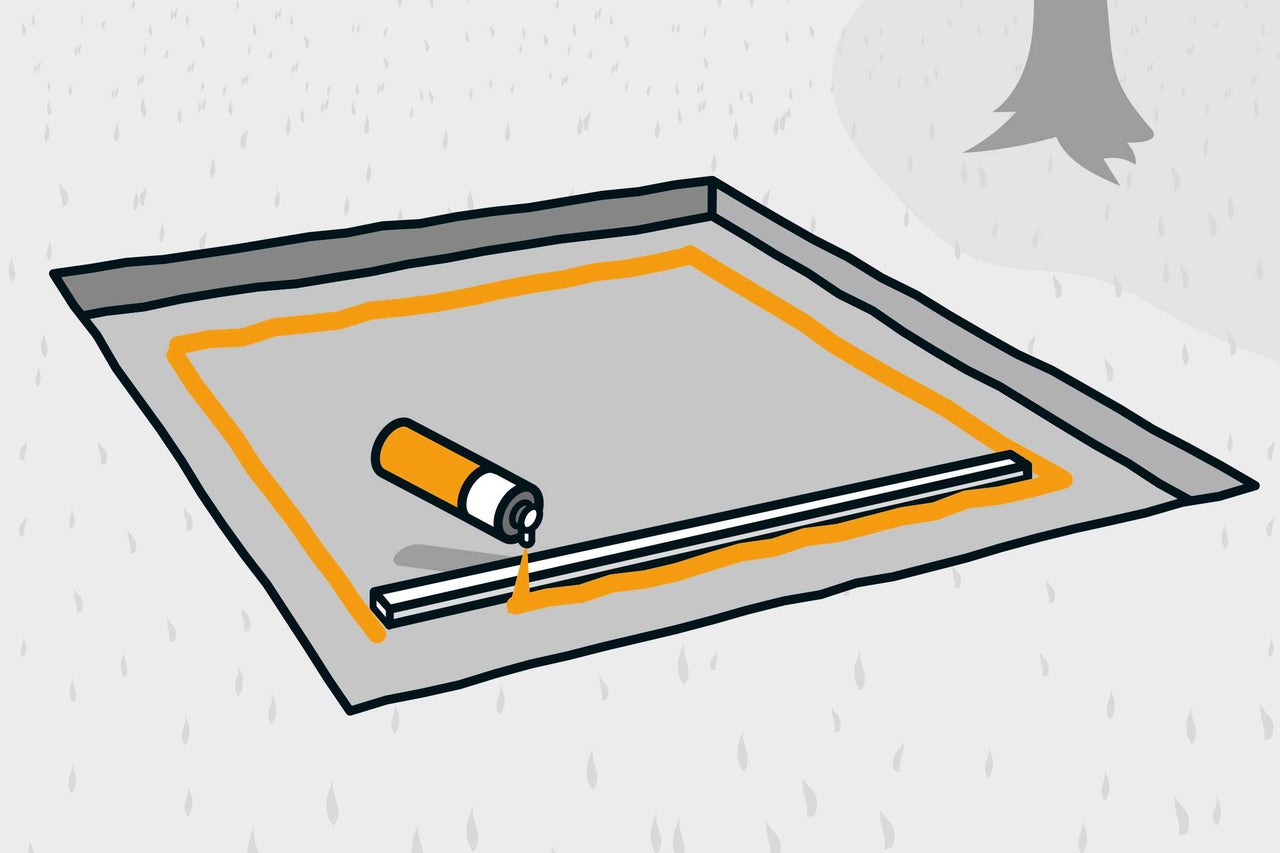

05

Marque la surface de la fondation avec un spray de marquage, mais cette fois sans les 30 cm d‘espace de travail. Mesure à partir de cette ligne 50 cm vers l‘intérieur. Tu obtiens ainsi la largeur de la tranchée entre les deux lignes.

 ringfundament bauen anleitung as 04
06

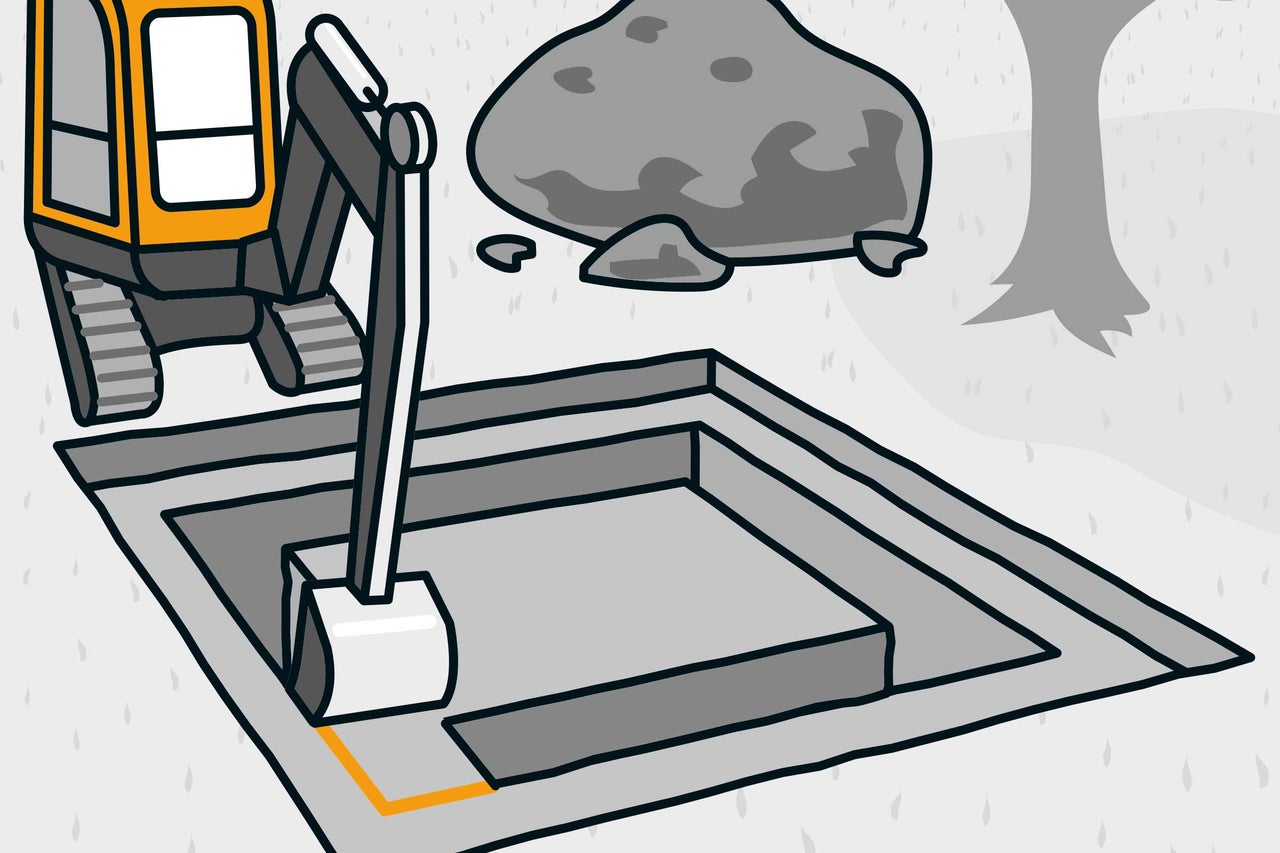

Creuse la tranchée sur une profondeur de 50 cm. Tu obtiens ainsi une profondeur totale de 80 cm; ainsi, les fondation sont protégées du gel. Selon la région, la profondeur hors-gel peut être supérieure à 80 cm; renseigne-toi auprès du service de l‘urbanisme compétent.

 ringfundament bauen anleitung as 05

Étapes de travail

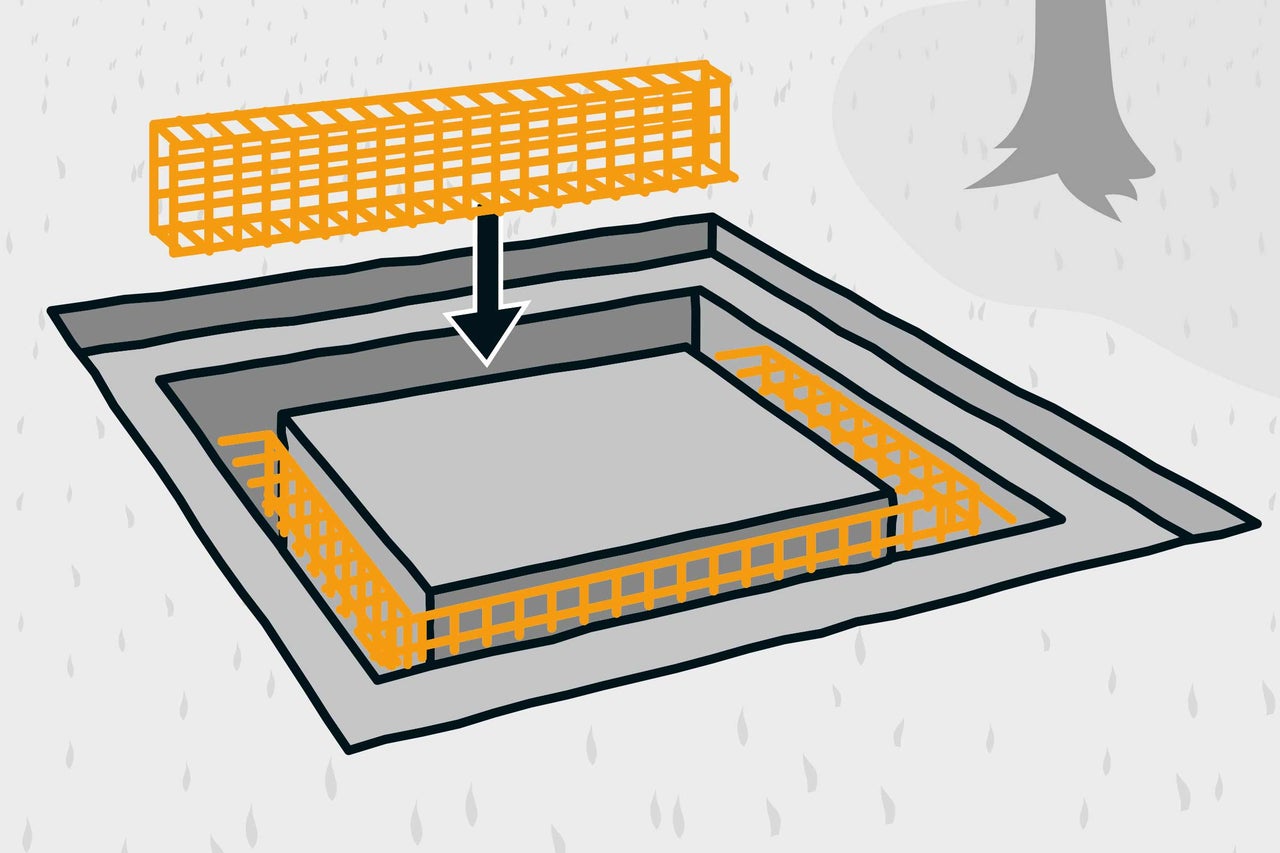

Armer la tranchée

07

Pose les armatures préfabriquées en cage dans la tranchée et insère les raccords d‘angle et les fers à béton.

 ringfundament bauen anleitung as 06

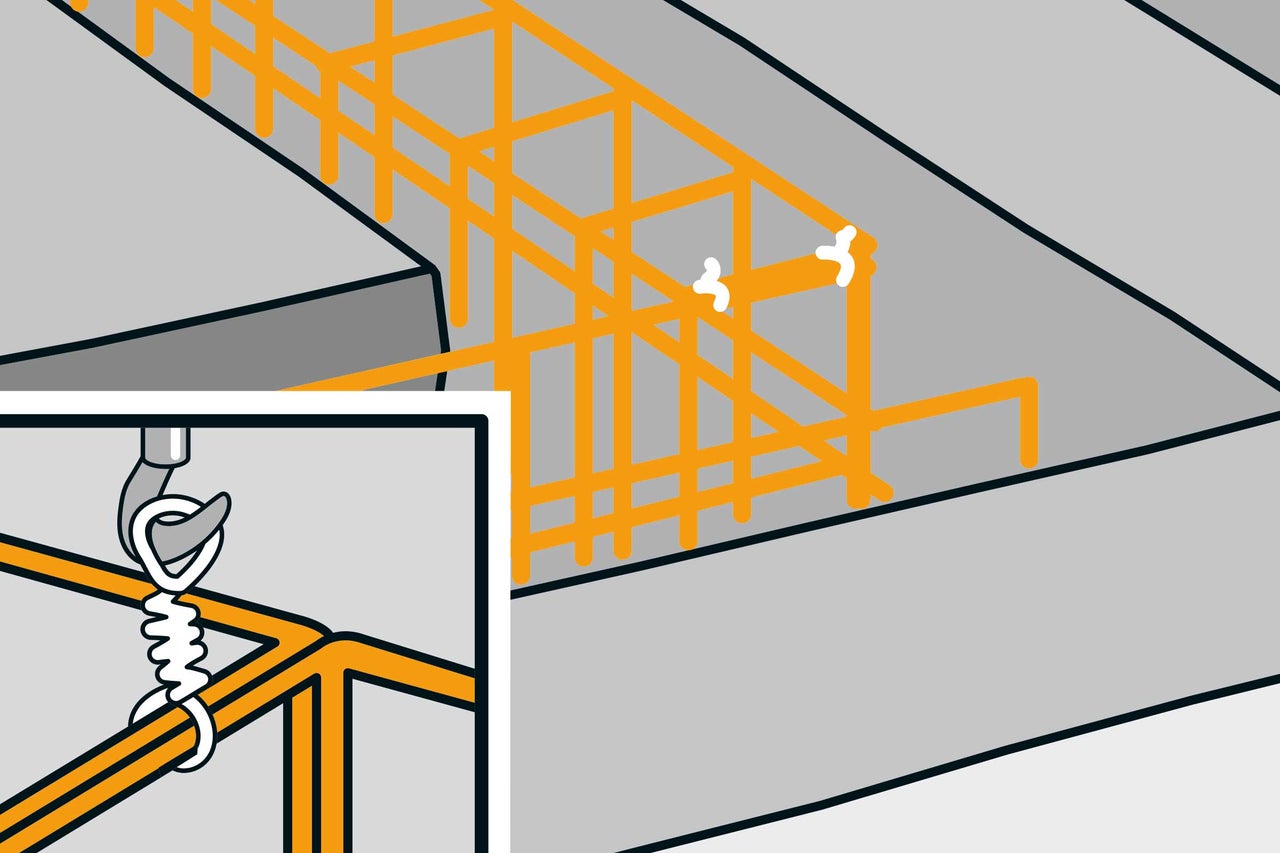

08

Relie les angles des cages avec du fil à ligaturer. À l‘aide de la torsadeuse, le fil à ligaturer peut être fermé facilement.

 ringfundament bauen anleitung as 07

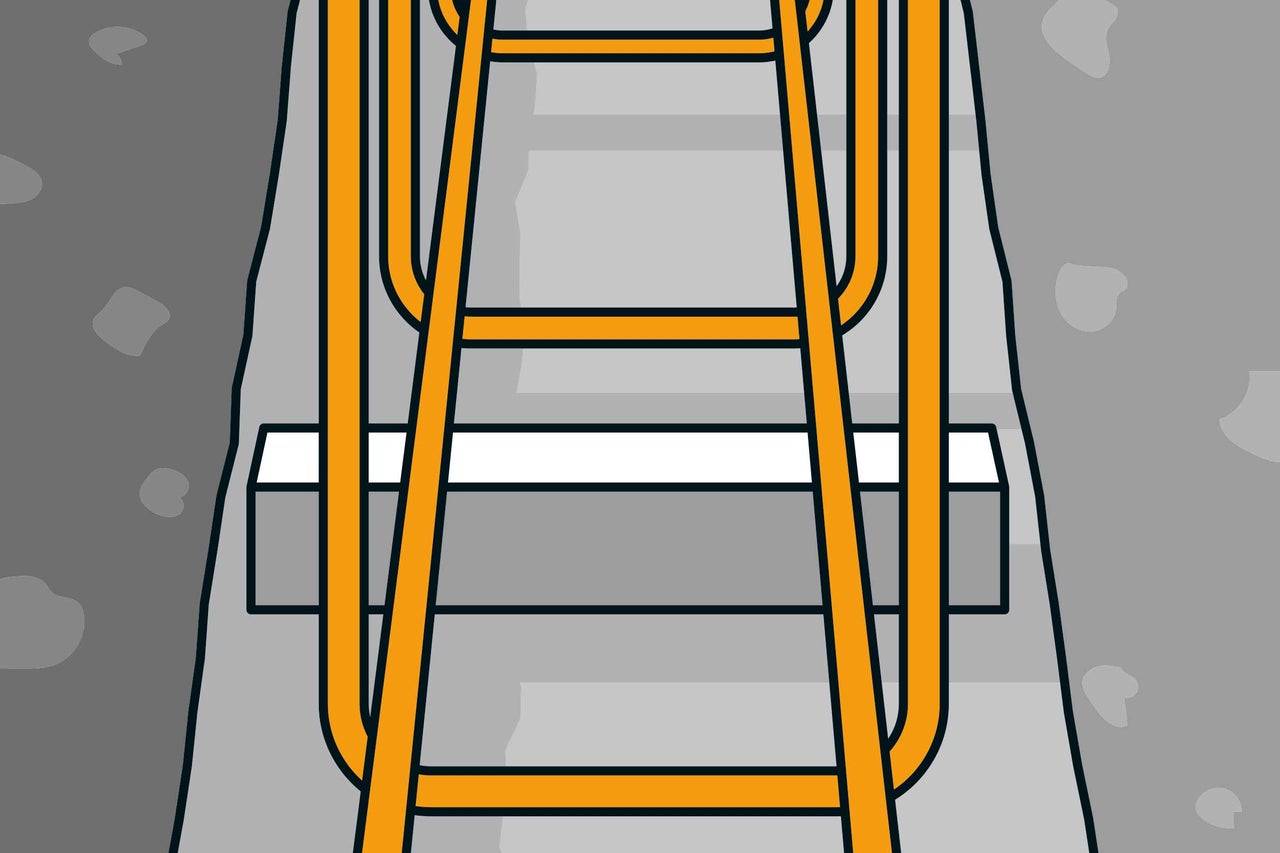

09

L‘armature doit entièrement être enrobée de béton, même en bas. Soulève à cette fin les cages d‘armature à l‘aide de lattes en bois.

 ringfundament bauen anleitung as 08

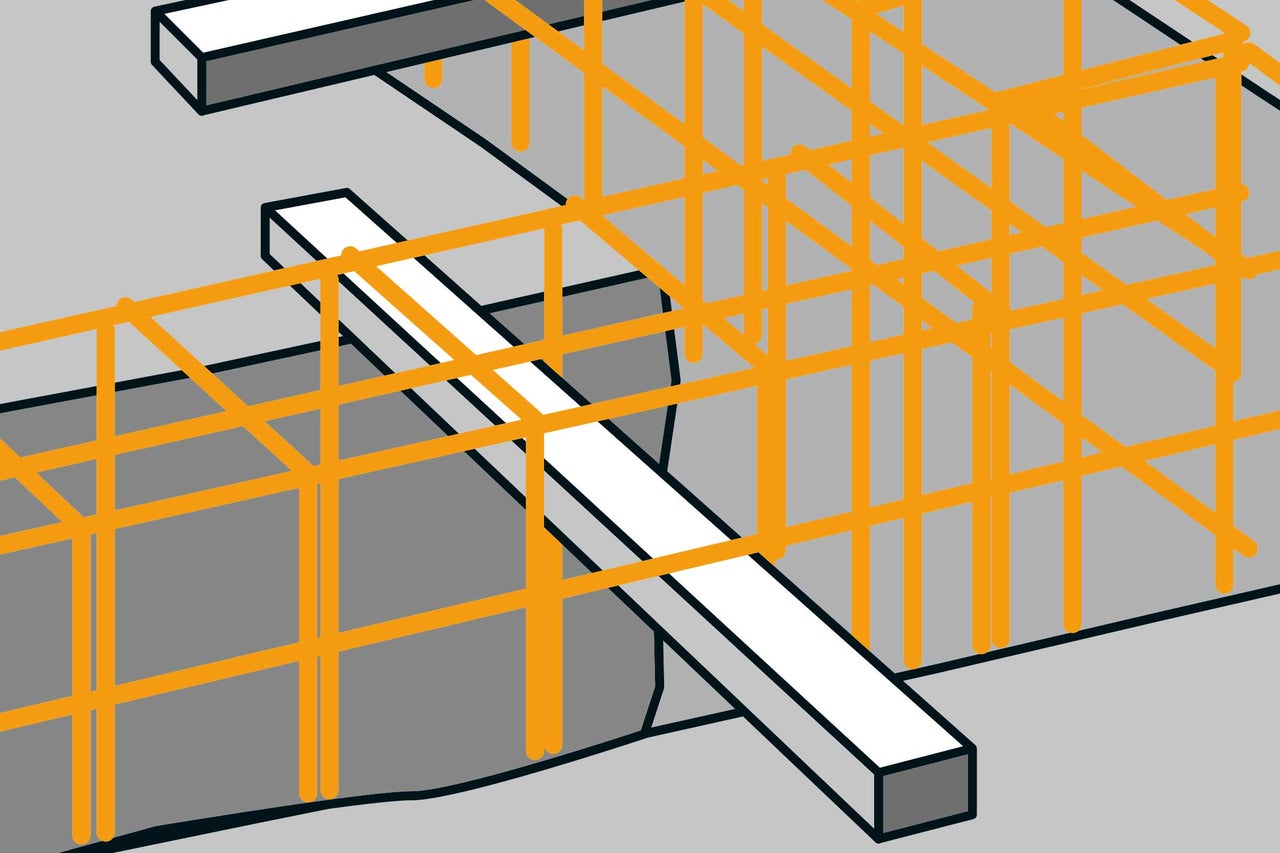

Fixer les armatures préfabriquées avec des lattes en bois

10

Insère des lattes de bois en haut dans les cages, de telle sorte que l‘armature en cage repose sur les lattes et dépasse un peu de la tranchée. De cette manière, les armatures préfabriquées en cage sont aussi reliées plus tard à la couche supérieure du béton.

 ringfundament bauen anleitung as 09
11

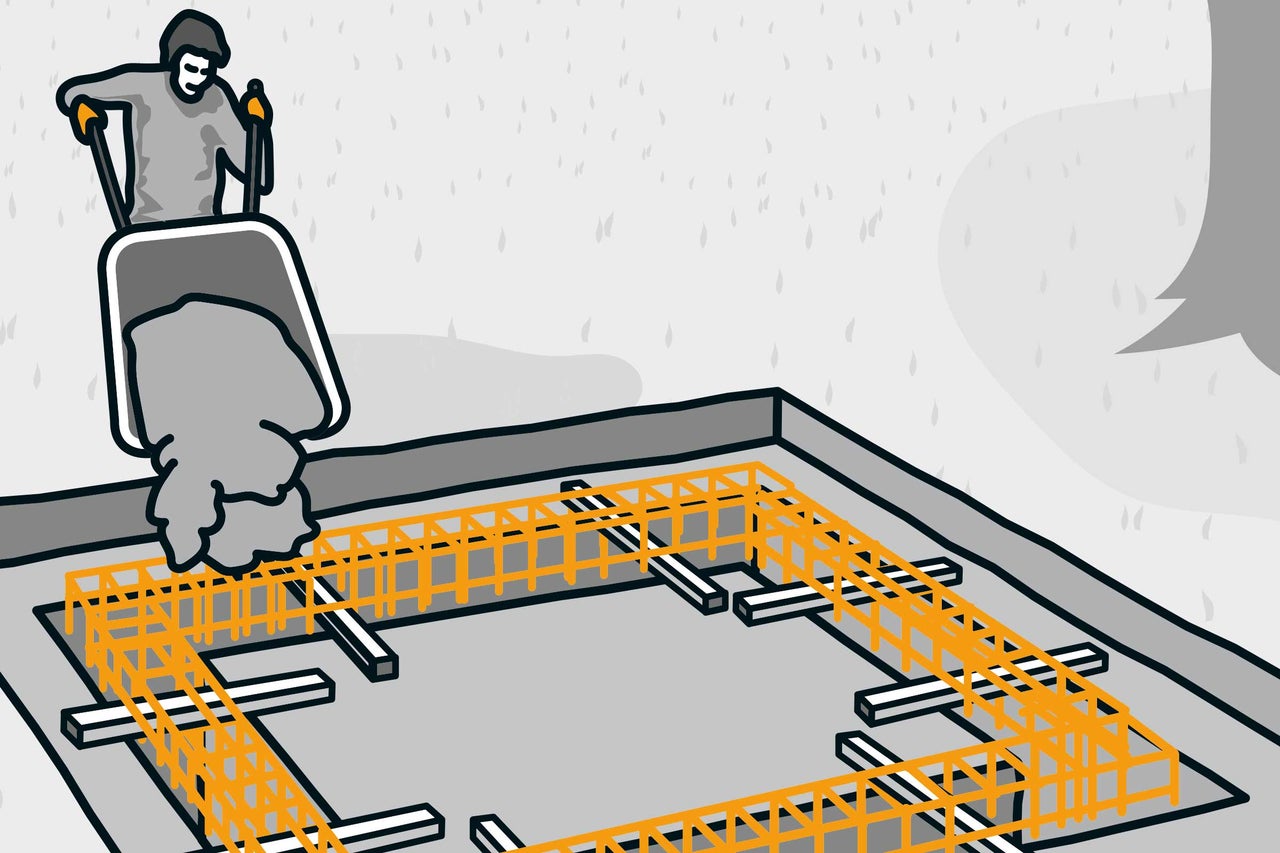

Maintenant au tour du bétonnage. Étant donné que tu as besoin d‘une grande quantité de béton, nous te conseillons de te le faire livrer par une usine de béton. Si le chauffeur peut garer son camion suffisamment près, il verse le béton directement dans la fondation. Sinon, tu dois transporter le béton à l‘aide d‘une brouette. Remue le béton frais plusieurs fois afin que les bulles d‘air puissent remonter à la surface. Tout d‘abord, remplis seulement la tranchée avec le béton jusqu‘au bord.

 ringfundament bauen anleitung as 10
12

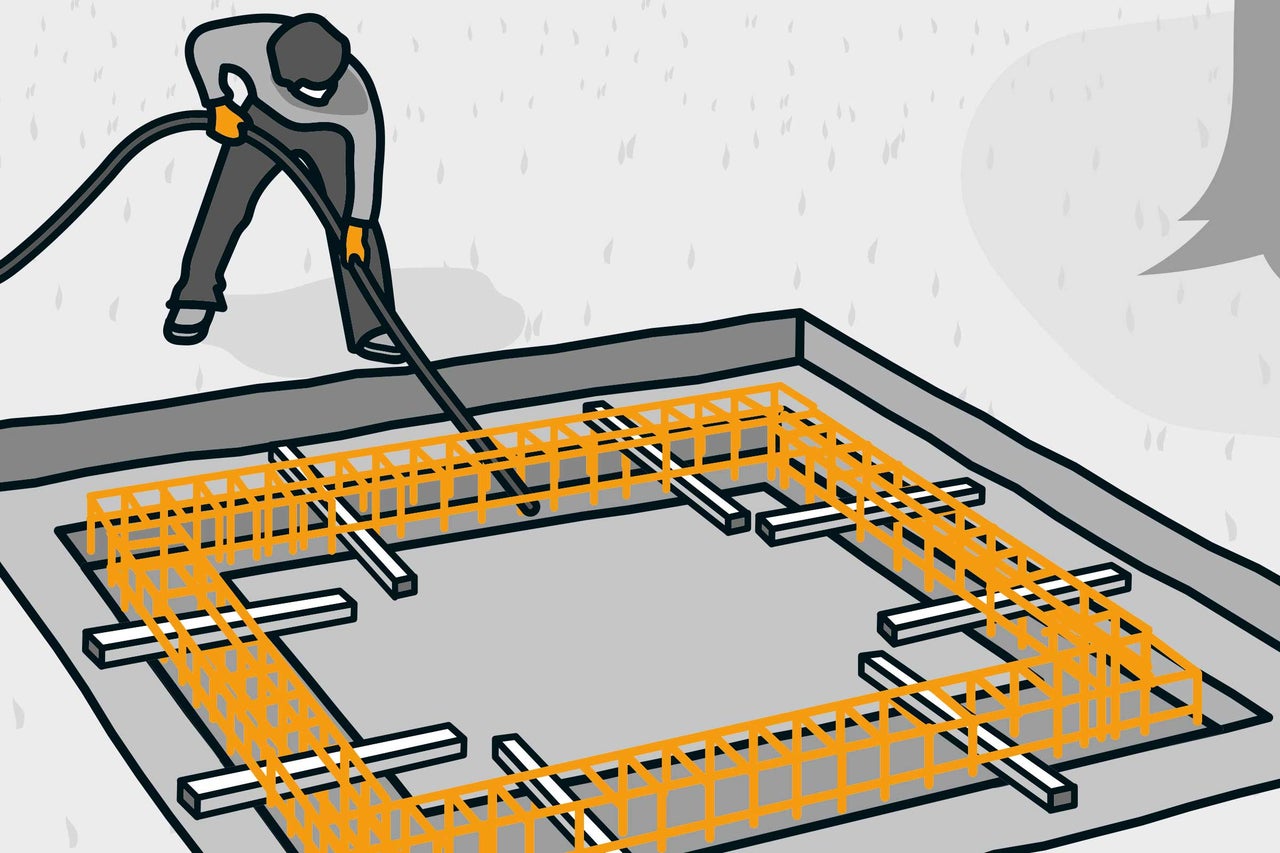

Tu peux te faciliter la tâche avec un vibrateur de béton à aiguille: l‘aiguille vibrante est plongé dans la masse, ce qui la fait se répartir correctement et permet d‘évacuer les bulles d‘air.

 ringfundament bauen anleitung as 11
13

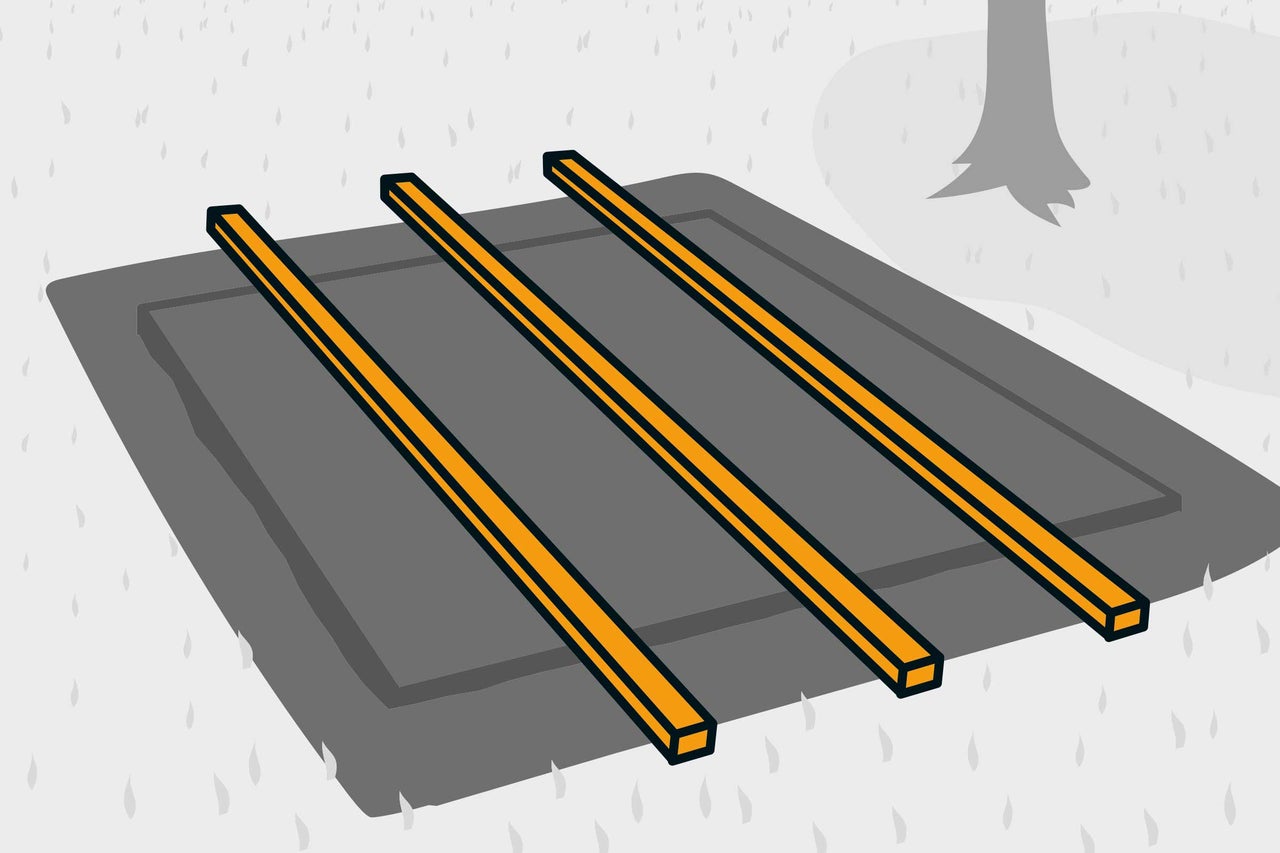

Recouvre la fondation. Elle doit sécher pendant toute une journée avant la prochaine étape de travail.

 ringfundament bauen anleitung as 12

Réaliser le coffrage

14

Lorsque le béton dans la tranchée est sec, le coffrage pour la partie supérieure de la fondation en semelles filantes est construit à l‘aide de planches de construction. Pour ce faire, coupe les planches à l‘aide d‘une scie circulaire manuelle; étant donné que les dimensions intérieures sont primordiales pour la réalisation d‘un coffrage, tu dois absolument tenir compte de l‘épaisseur des planches.

Le coffrage est-il plus haute que les planches ? Alors relie deux planches entre elles à l‘aide de lattes que tu cloues ou visses à angle droit à l‘extérieur des planches. Les faces internes du coffrage doivent être lisses et planes.

 ringfundament bauen anleitung as 13

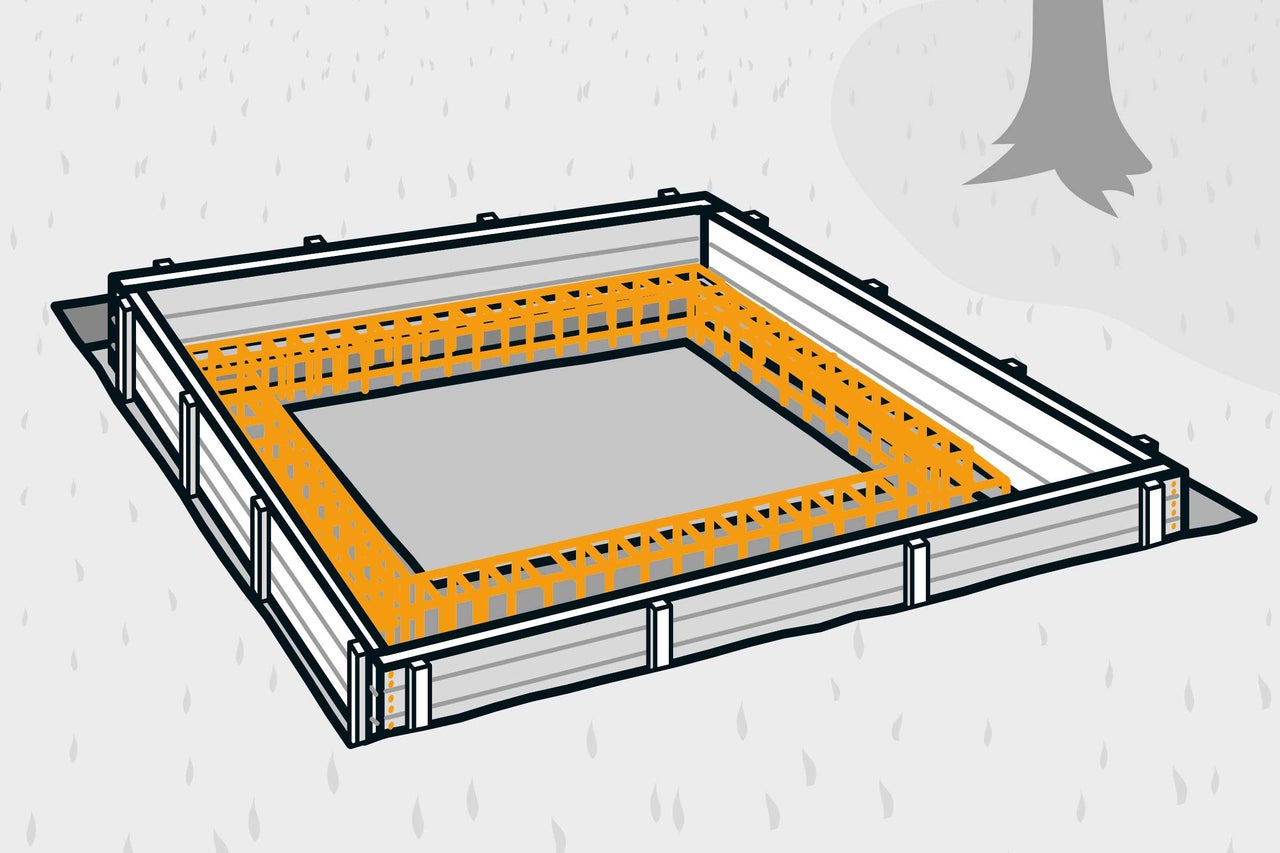

Positionner le coffrage extérieur

15

Place ensuite les parties extérieures du coffrage. Aligne tous les éléments à l‘aide d‘une équerre, d‘une règle à niveau et d‘un niveau à bulle et assemble-les en vissant.

 ringfundament bauen anleitung as 14

Positionner le coffrage intérieur

16

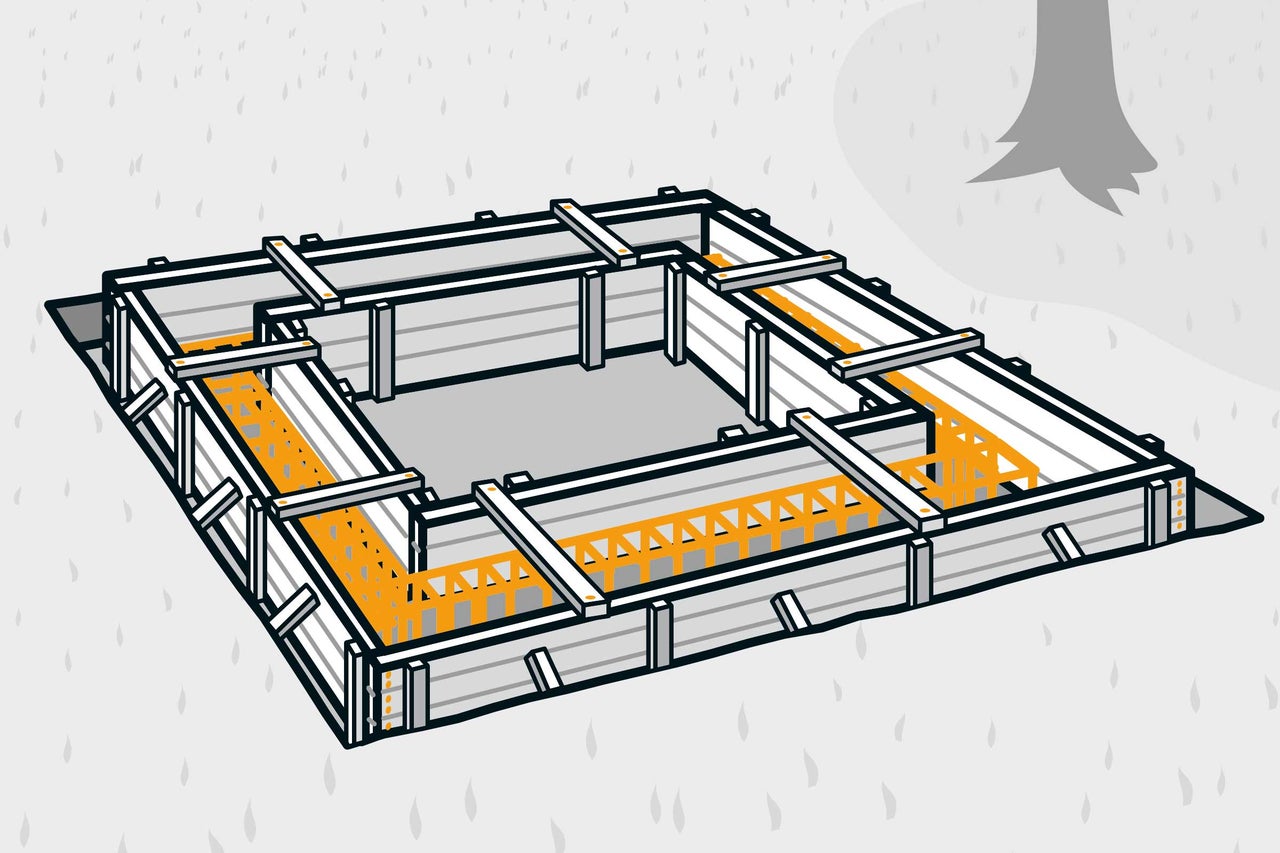

Procède de la même manière avec le coffrage intérieur. À présent, il s‘agit de stabiliser les éléments du coffrage: soutiens d‘abord le coffrage intérieur à l‘aide de lattes verticales. Relie ensuite le coffrage intérieur avec le coffrage extérieur à l‘aide de lattes transversales; les lattes en bois sont clouées au coffrage. Pour finir, le coffrage extérieur est soutenu à l‘extérieur avec des cales. Veille à ce que tous les éléments soient toujours bien droits pendant toute la durée du travail.

 ringfundament bauen anleitung as 15

Marquer la hauteur de la fondation

17

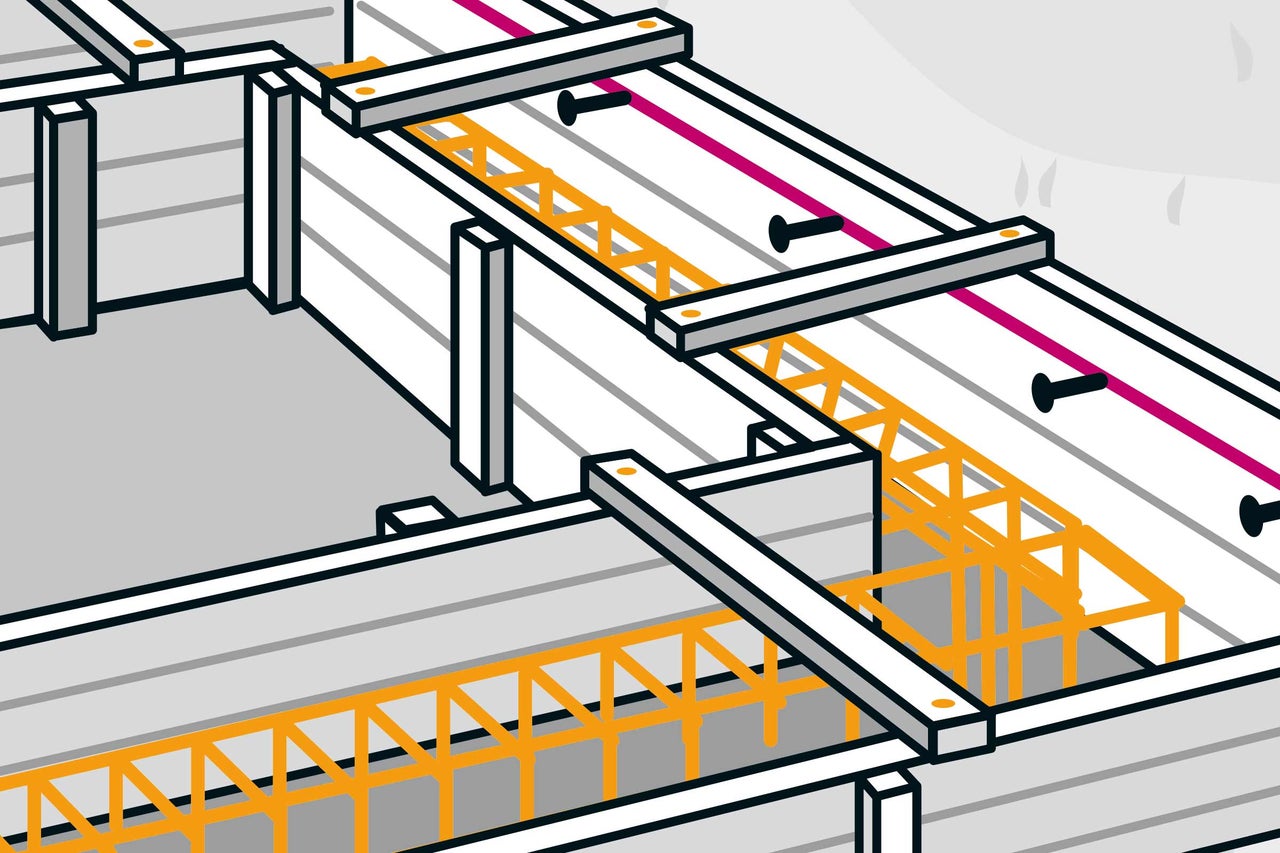

Certaines planches sont-elles plus hautes que la hauteur que doit avoir la fondation? Marque sur celles-ci la hauteur finale de la fondation et enfonce des clous sur cette ligne; ils marquent alors le bord supérieur en béton. N‘oublie pas de les enlever plus tard, tant que le béton est encore humide.

 ringfundament bauen anleitung as 16

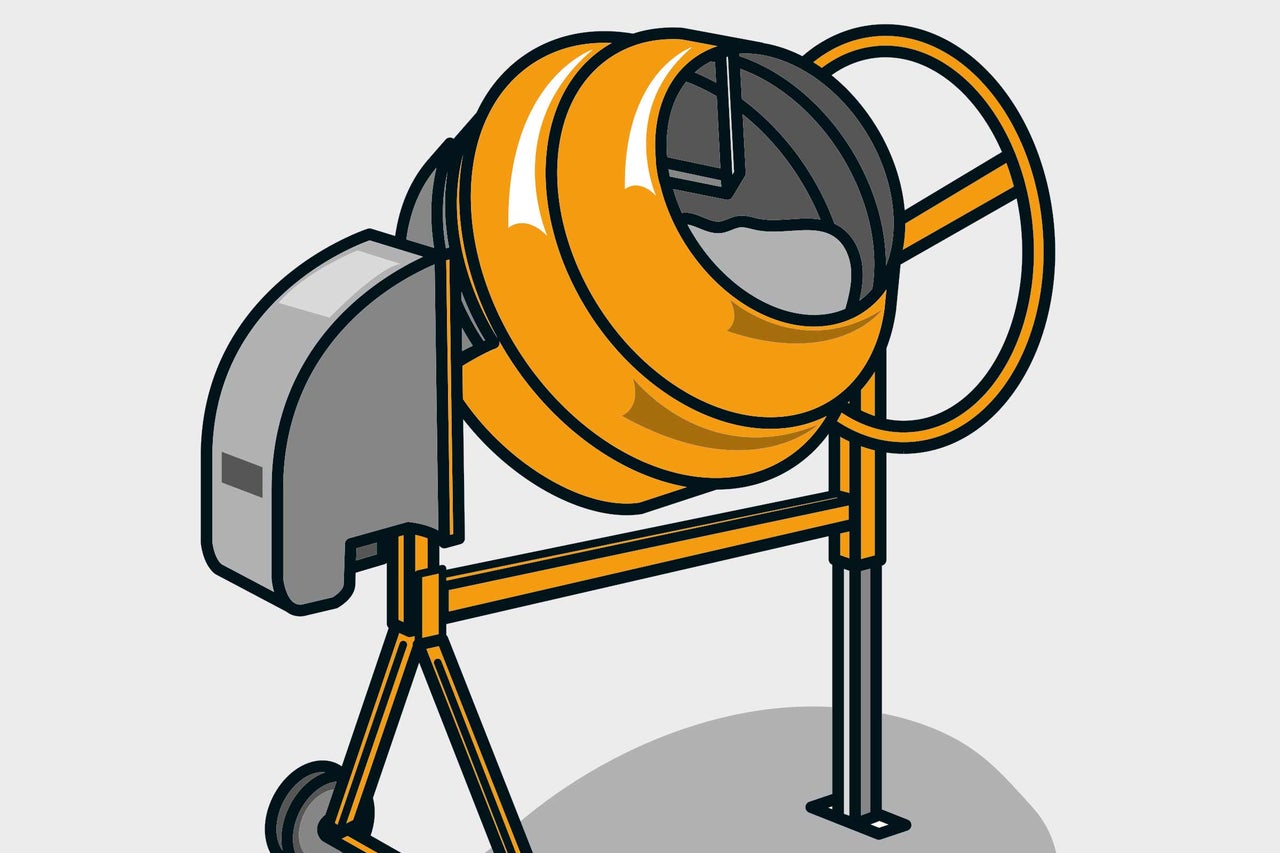

Gâcher du béton

18

Maintenant tu peux bétonner le reste de la fondation. Commande à nouveau du béton prêt à l’emploi ou mélange-le toi-même: 4 volumes de gravier à béton pour 1 volume de ciment et 1/2 volume d‘eau. Mélange bien le tout pendant env. 3 minutes. Arrête le mélangeur et vérifie la consistance. Si la surface de la masse est brillante, le béton est parfait.

 ringfundament bauen anleitung as 17

Verser du béton à l'intérieur du coffrage

19

Remplis le coffrage de béton jusqu‘au bord supérieur ou jusqu‘aux clous de délimitation. À l‘aide du vibrateur de béton à aiguilles, répartis bien la masse pour évacuer les bulles d‘air.

 ringfundament bauen anleitung as 18

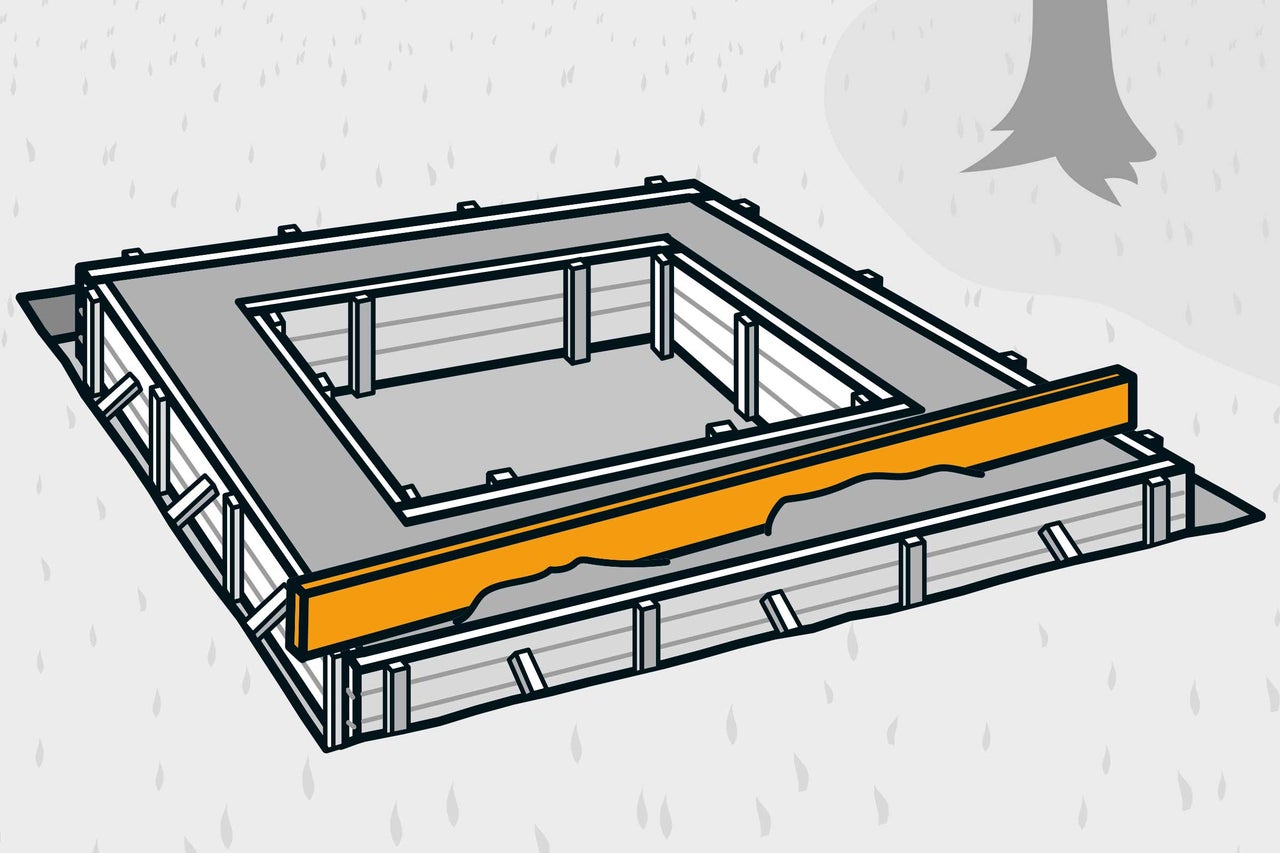

20

Lisse ensuite la surface à l‘aide d‘une règle à niveau et recouvre la fondation. Elle doit à présent sécher.

 ringfundament bauen anleitung as 19
21

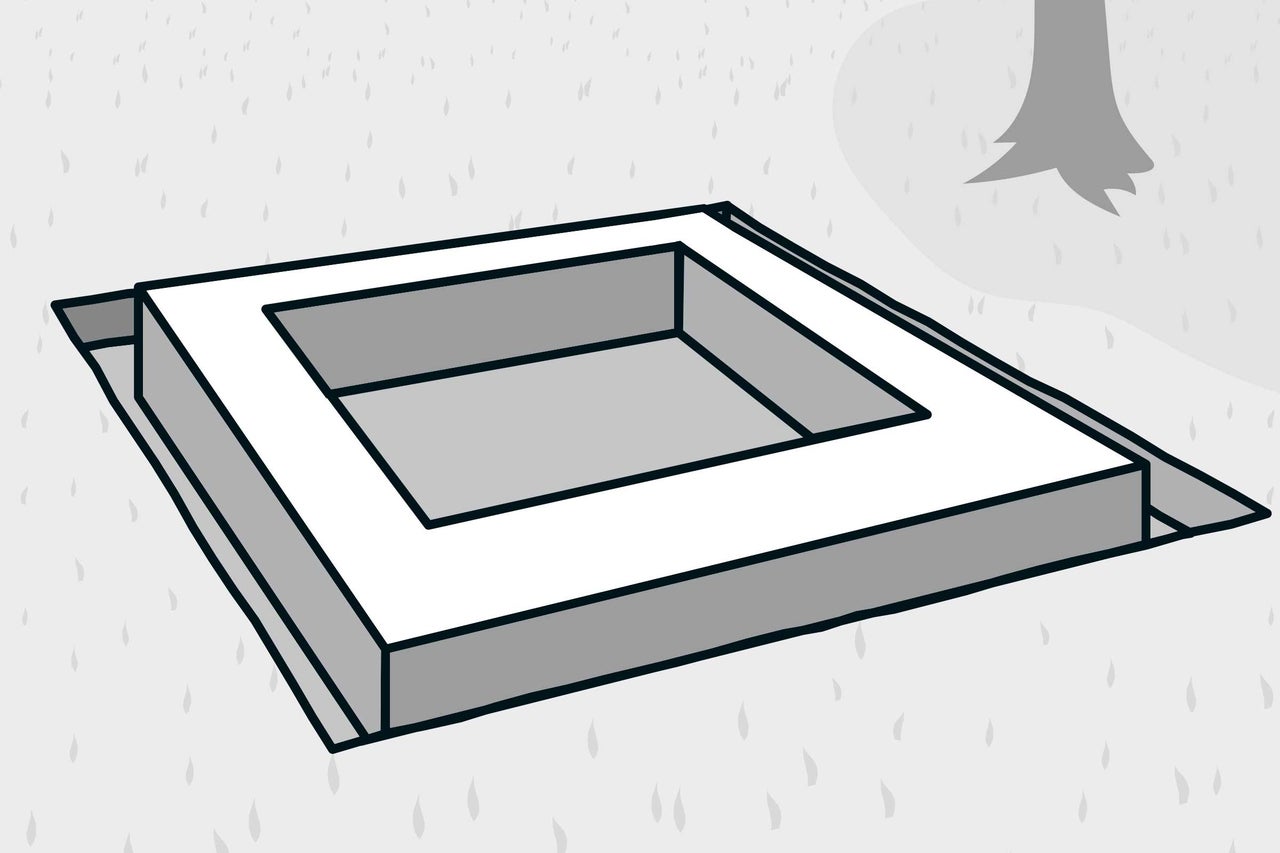

Tu peux enlever le coffrage après une journée de séchage, lorsque le béton a pris. Mais laisse sécher le béton pendant un total de 5 à 6 jours, jusqu‘à ce qu‘il ait entièrement durci.

 ringfundament bauen anleitung as 20

Verser une couche de graviers concassés

22

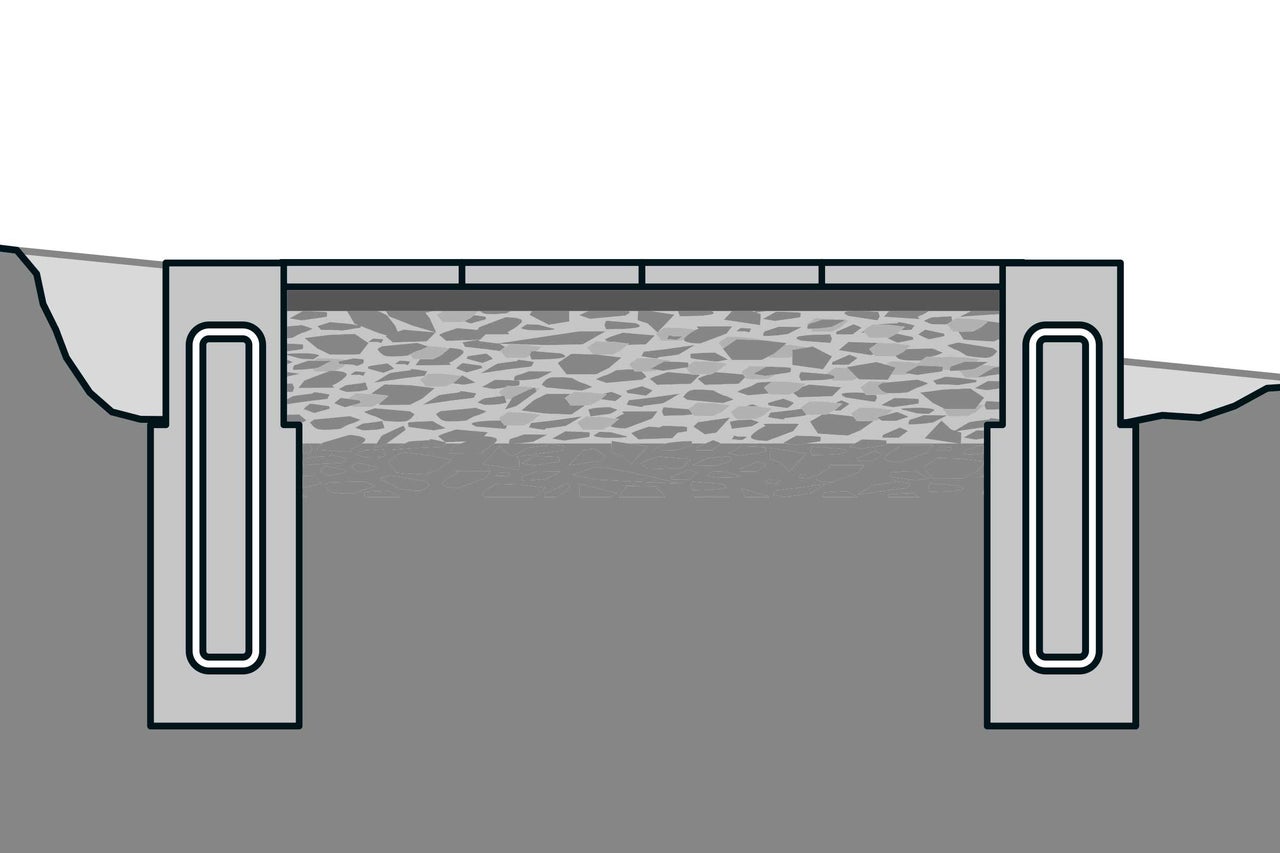

Maintenant la zone entre les semelles filantes doit être rempli de graviers concassés. La quantité de graviers nécessaire dépend de trois facteurs: la hauteur des dalles, la couche de gravillon de 5 cm d‘épaisseur sous les dalles et le volume que perd le gravier concassé lorsqu‘il est compacté. Les dimensions pour le gravillon et la hauteur des dalles sont mesurées du bord supérieur de la fondation vers le bas. Marque cette hauteur; la couche de graviers concassés doit arriver à ce niveau après le compactage.

 ringfundament bauen anleitung as 21
23

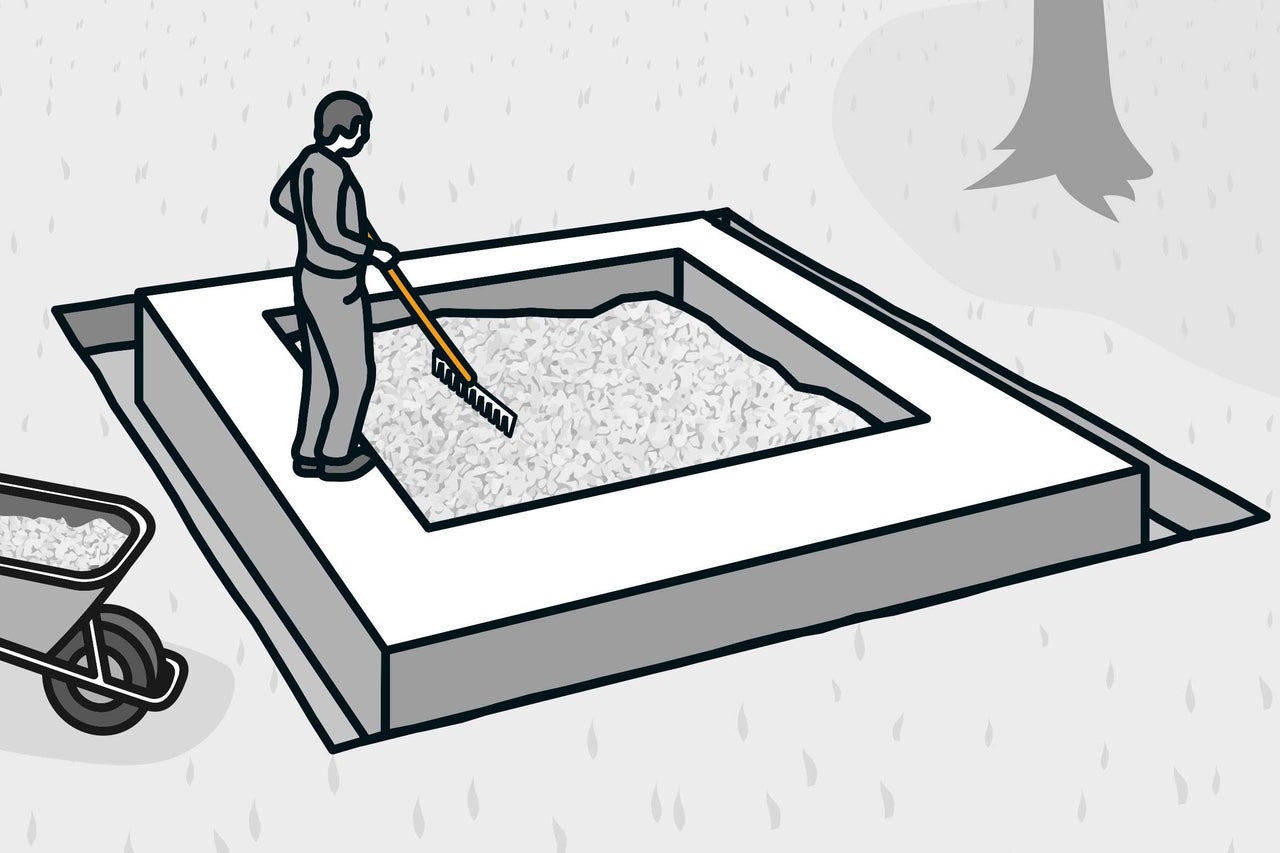

Verse le gravier concassé en couches de 10 cm d‘épaisseur, car la plupart des plaques vibrantes ne peuvent pas compacter une hauteur plus élevée. Répartis la première couche de graviers concassés à l‘aide d‘un râteau.

 ringfundament bauen anleitung as 22

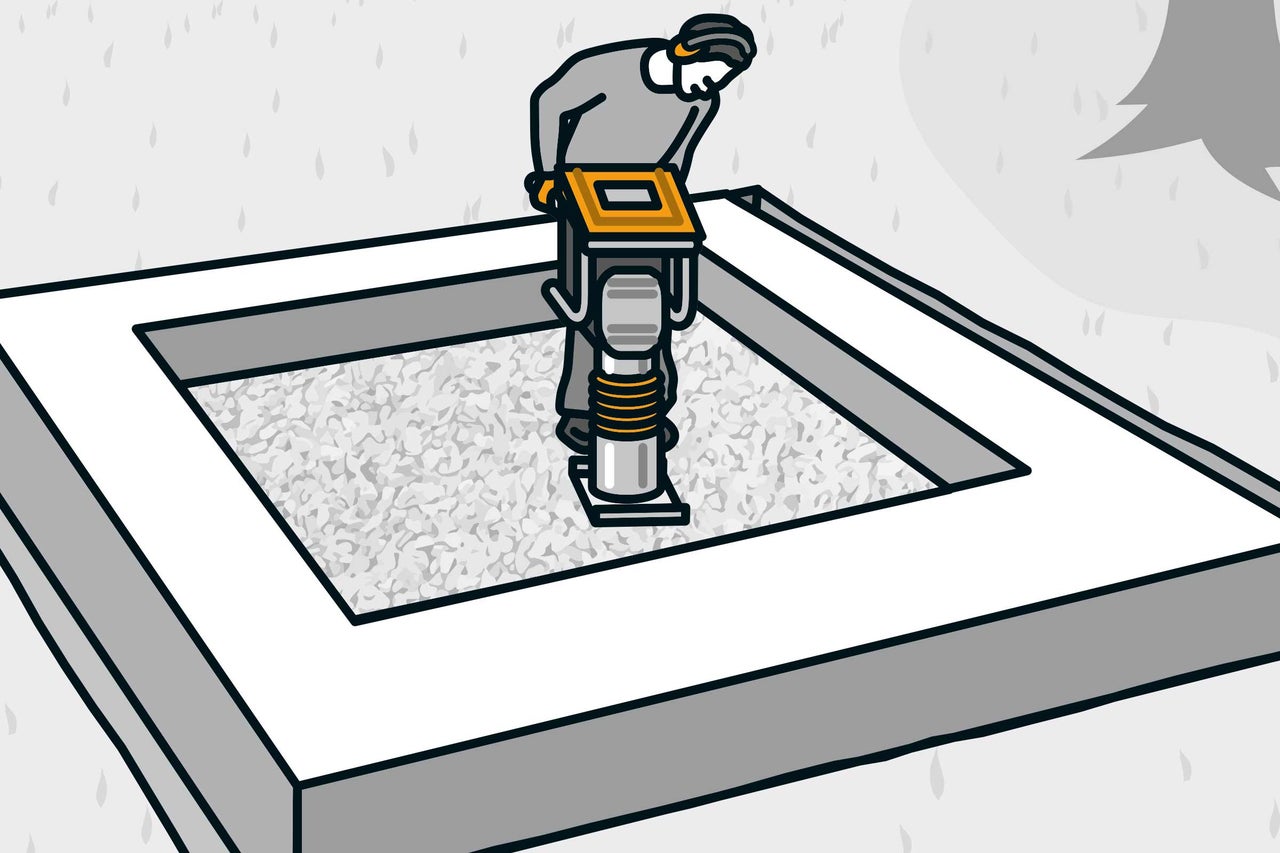

Compacter la couche de graviers concassés

24

Compacte la première couche de graviers à l‘aide d‘une plaque vibrante. Verse une couche de graviers après l‘autre jusqu‘à atteindre la hauteur définie après le dernier compactage.

 ringfundament bauen anleitung as 23

Poser une nappe à excroissances

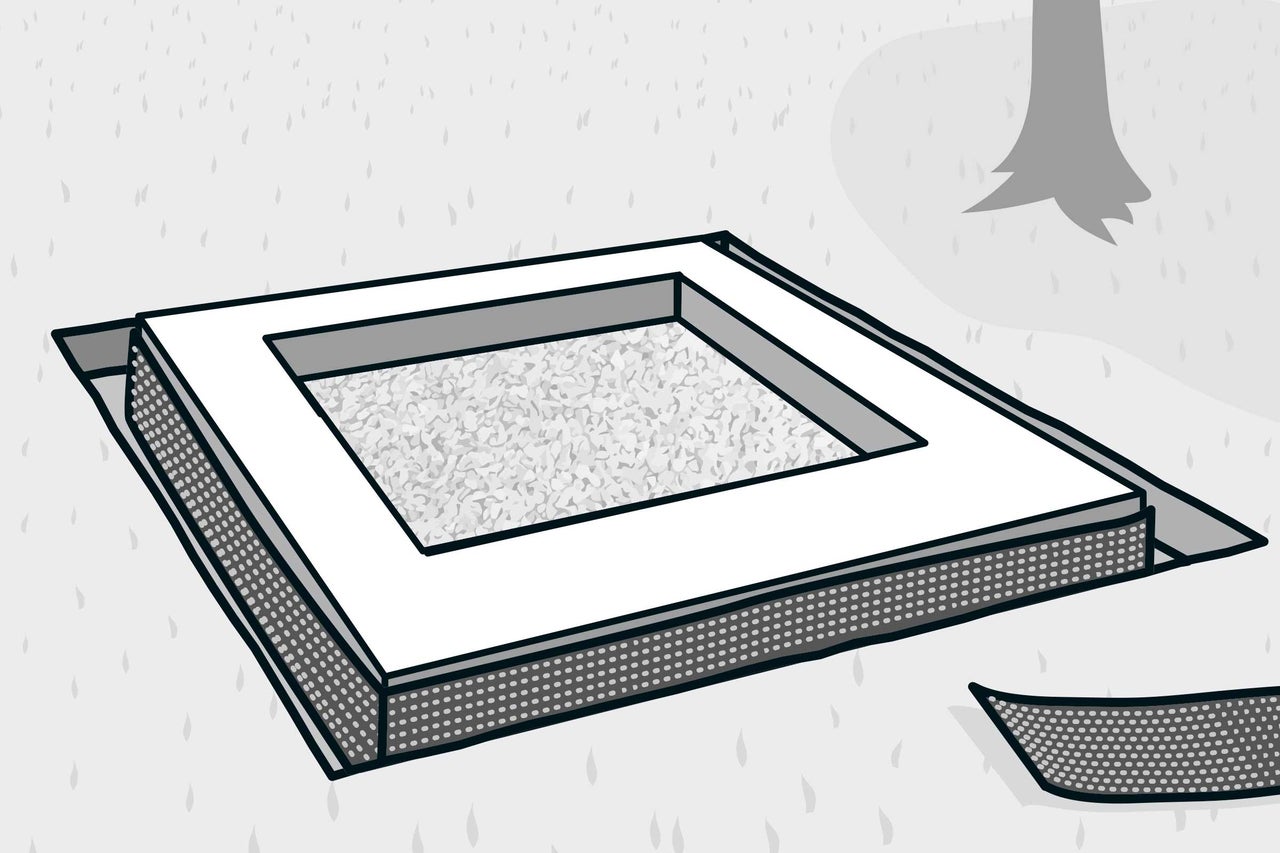

25

Pose une nappe à excroissances à l‘extérieur de la fondation afin de la protéger contre l‘humidité.

 ringfundament bauen anleitung as 24

Poser une couche de gravillons

26

Mets ensuite une couche de 5 cm de gravillon sur le gravier compacté. Répartis uniformément le gravillon à l‘aide d‘une pelle et d‘un râteau sur toute la surface.

 ringfundament bauen anleitung as 25

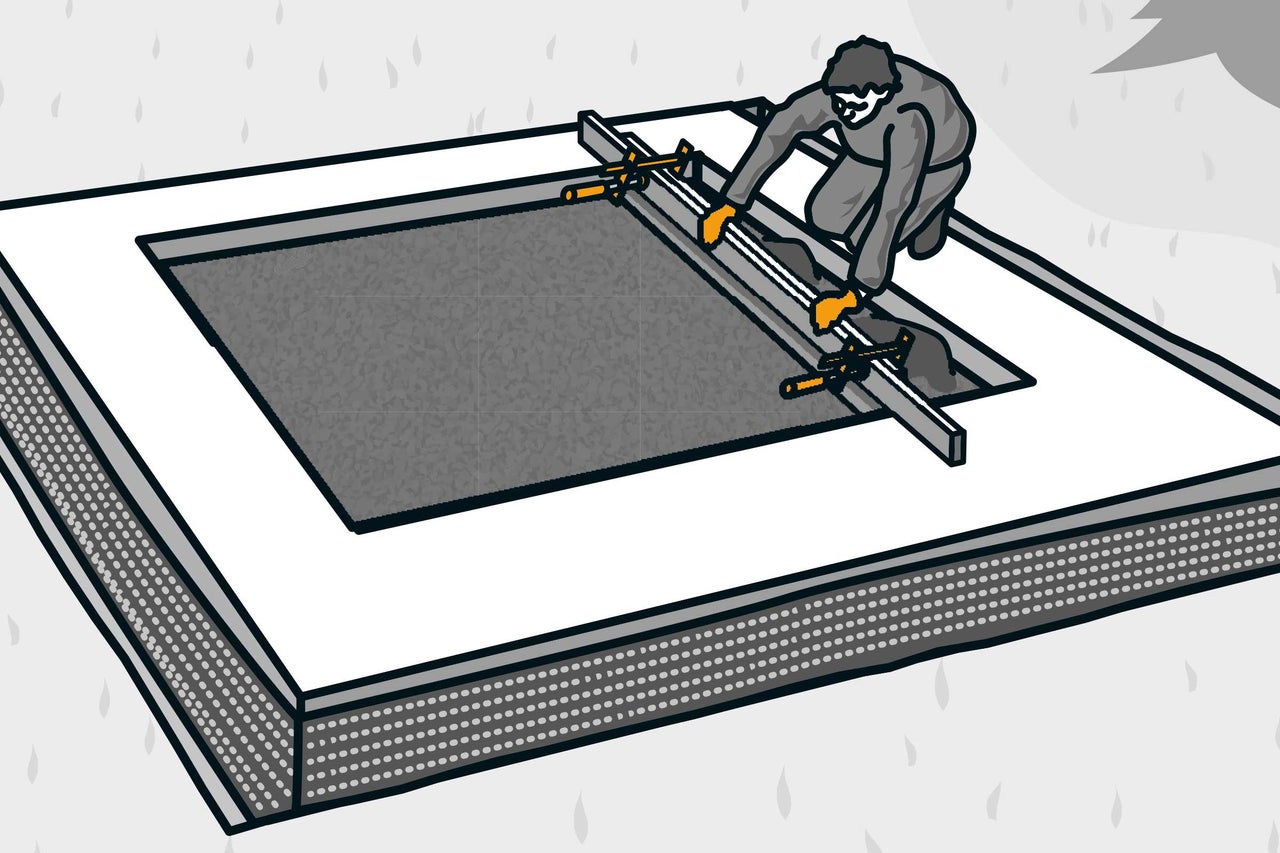

27

À l‘aide de deux règles de maçon de différentes longueurs, construis une règle pour ragréage (rails de nivellement): fixe la règle la plus courte en parallèle à la plus longue à l‘aide d‘un serre-joint, de telle sorte qu‘elle ait une distance de 4 cm vers le bas (= hauteur des dalles). Nivelle la couche de gravillon. Tu peux également utiliser un profil en T découpé. La couche de gravillon n‘est pas encore assez plane? Alors remplis les trous à l‘aide de gravillon; lisse à nouveau, c‘est terminé. Tu peux à présent poser les dalles.

 ringfundament bauen anleitung as 26

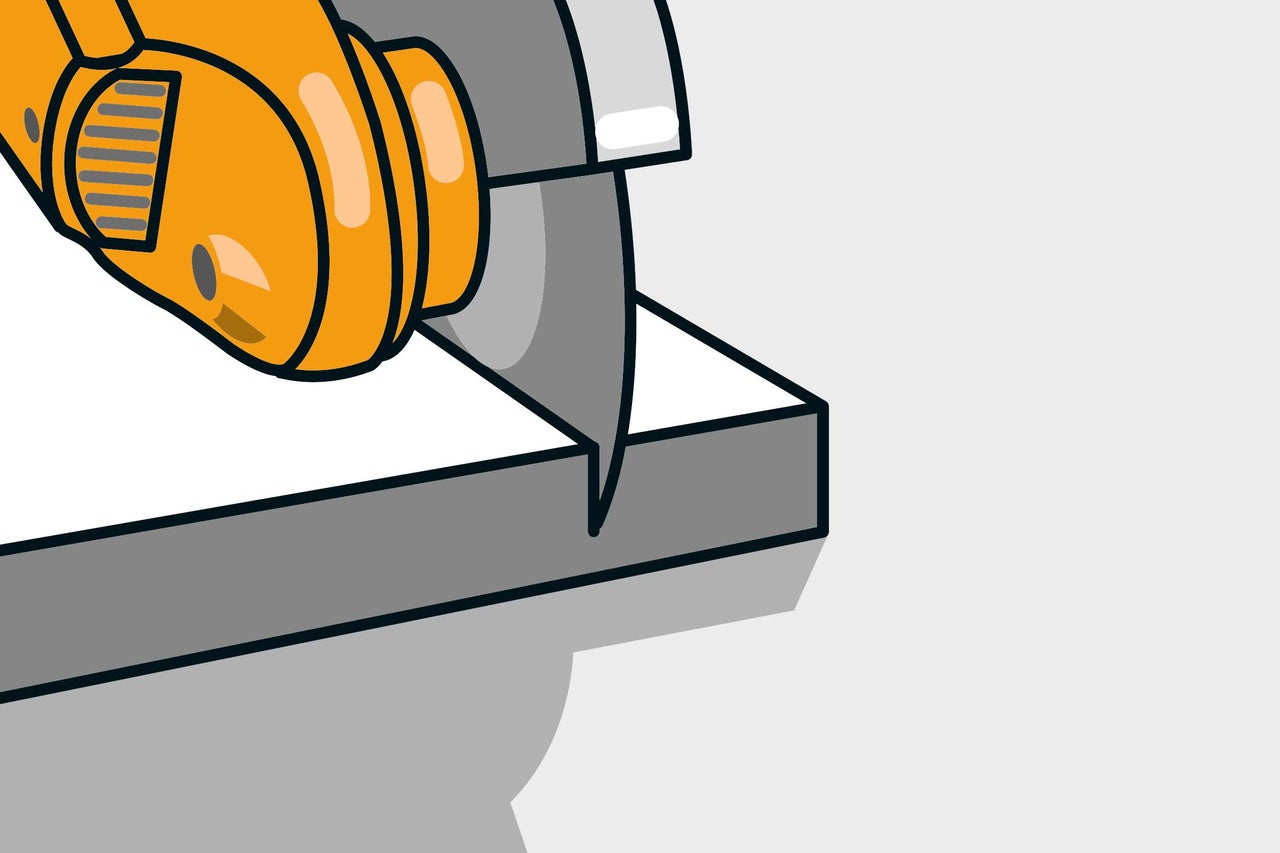

Planifier le sens de pose

28

Planifie le sens de pose avant de poser les dalles de terrasses. Calcule sur quelle largeur tu dois découper les dalles pour la dernière rangée. Tiens compte de l‘écart entre les joints. Les dalles pour la dernière rangée sont trop étroites? Alors tu dois raccourcir les dalles de la première rangée. Ainsi, la première et la dernière rangées ont la même largeur. Découpe les dalles à l‘aide d‘une meuleuse d‘angle: prend les mesures tout en tenant compte de l‘écart entre les joints des deux côtés. Reporte les dimensions sur la dalle à l‘aide d‘une équerre et découpe la dalle.

 ringfundament bauen anleitung as 27

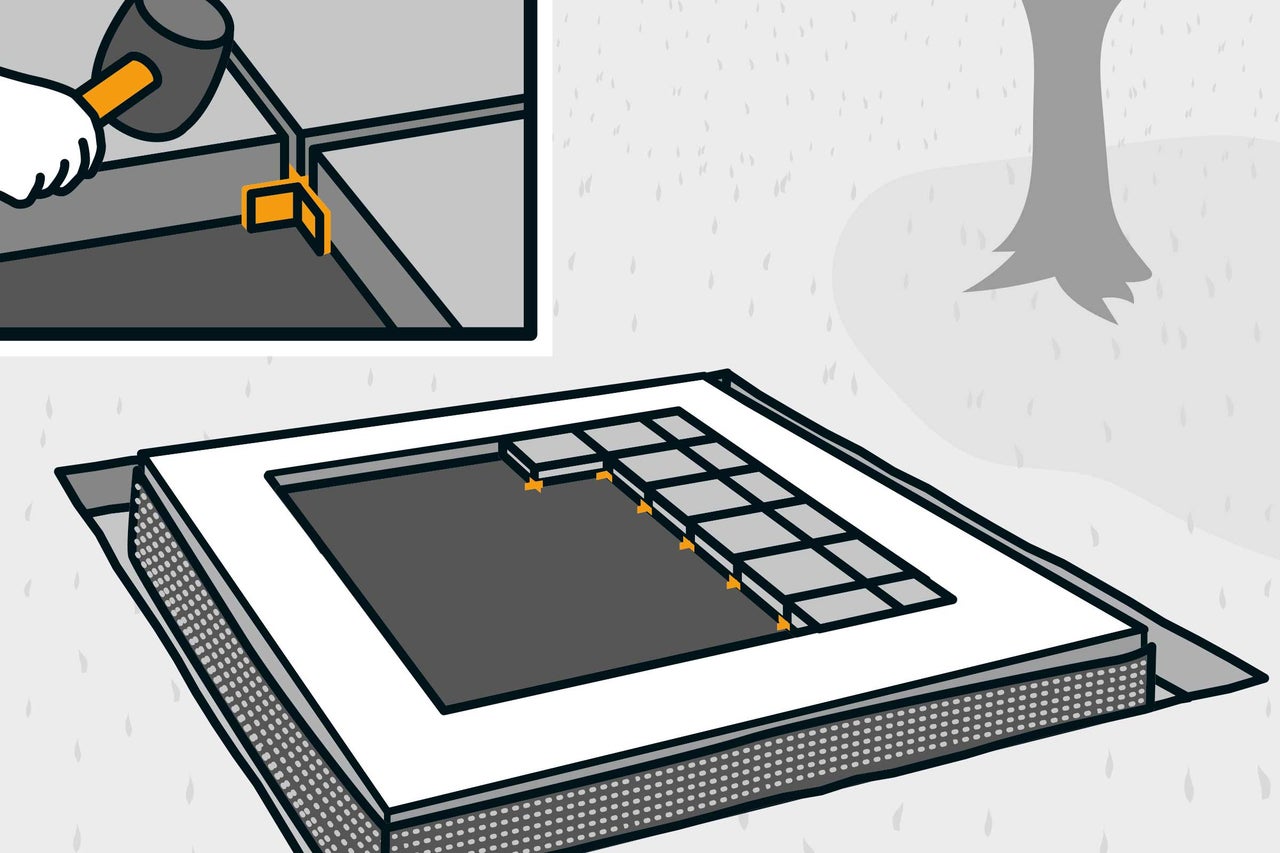

29

Sous les dalles, il ne doit pas y avoir de vide. C‘est pourquoi chaque dalle doit être enfoncée à l‘aide d‘un maillet. Les dalles ne doivent pas être posées les unes contre les autres. Utilise des croisillons d‘écartement pour les joints, dans notre exemple pour des joints de 5 mm.

 ringfundament bauen anleitung as 28

Jointoyer les dalles

30

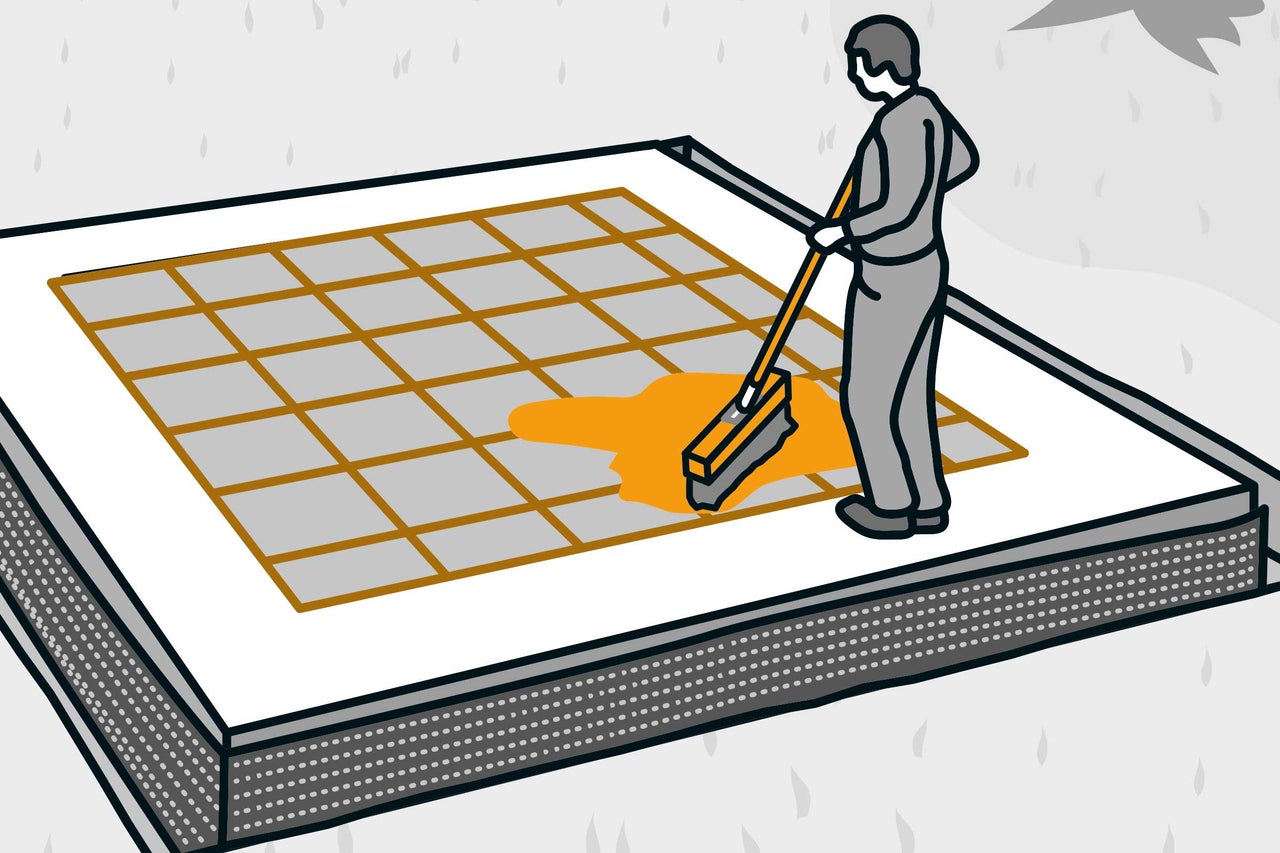

Pour finir, répands le sable de jointoiement sur les dalles avec un balai. Répartis le sable grossièrement sur la surface puis répands-le sur les joints en diagonal. Le sable s‘infiltre peu à peu dans les joints, c‘est pourquoi tu dois répéter cette étape au bout de 2 ou 3 jours.

 ringfundament bauen anleitung as 29

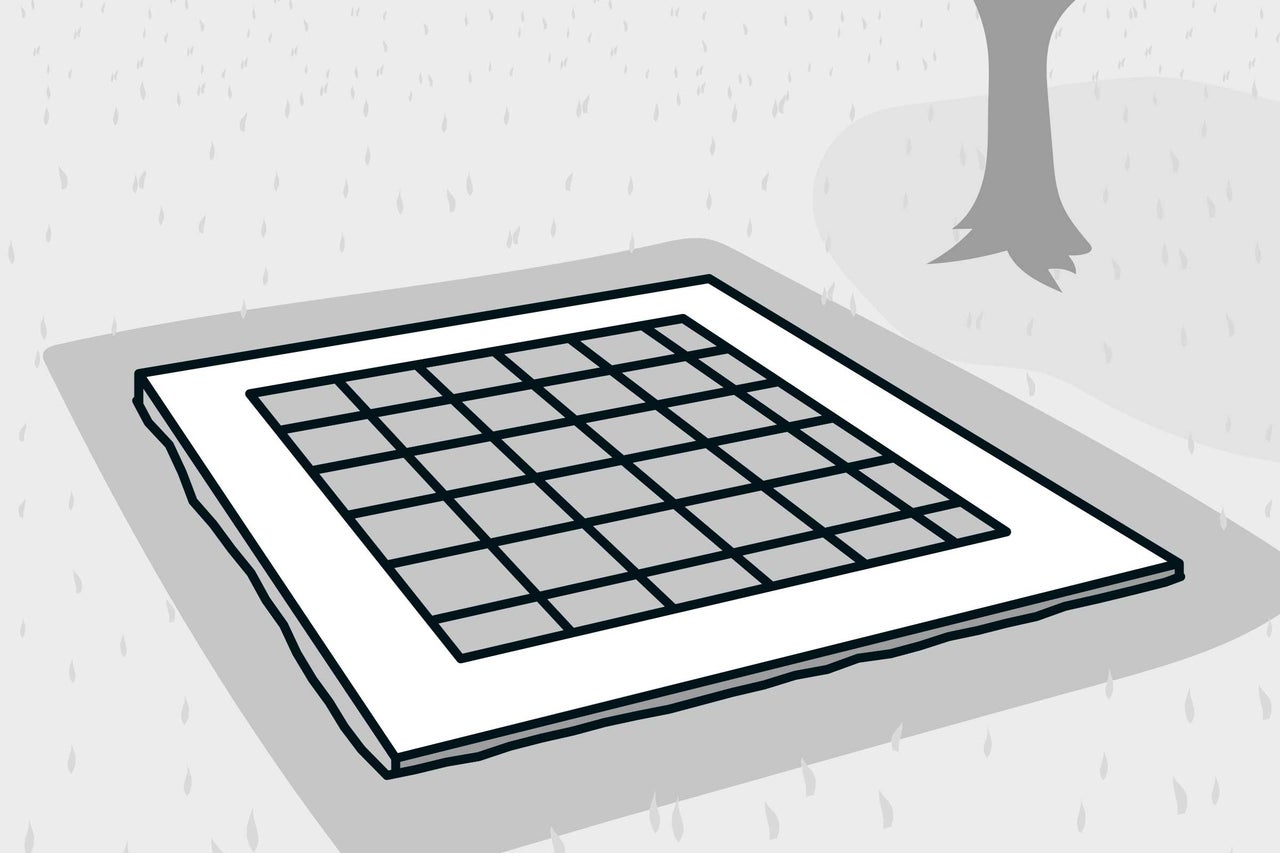

31

Pour terminer, remplis la tranchée extérieure avec de la terre.

 ringfundament bauen anleitung as 30
