Construire soi-même une table réglable en hauteur

Temps de lecture 11 min.
hoehenverstellbarer tisch selber bauen as kv

En plus d’être un formidable compagnon pour tes prochaines vacances en camping, elle sera idéale sur ton balcon. La table réglable en hauteur Nicholas de BUILDIFY: déplier simplement, régler à la hauteur souhaitée & ranger sans perdre de place selon l’utilisation.

Défi
Temps de travail nécessaire 1 Jour(s)
Créateur(s) 1-2

Réglages possibles de la table de balcon

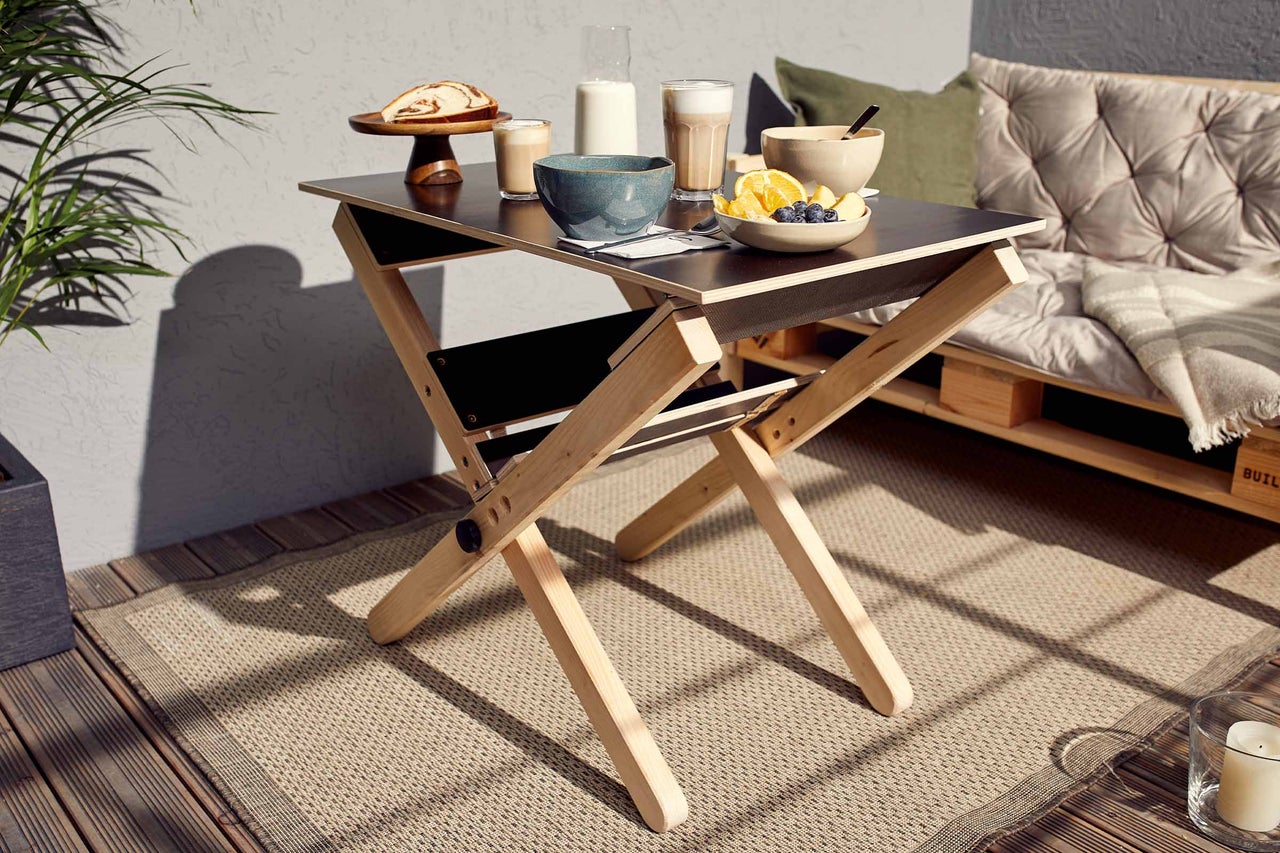

  • hoehenverstellbarer tisch niedrig

    Comme table de petit déjeuner

  • hoehenverstellbarer tisch selber bauen as kv

    Comme table de salon

sur

Ce dont tu auras besoin

Préparation

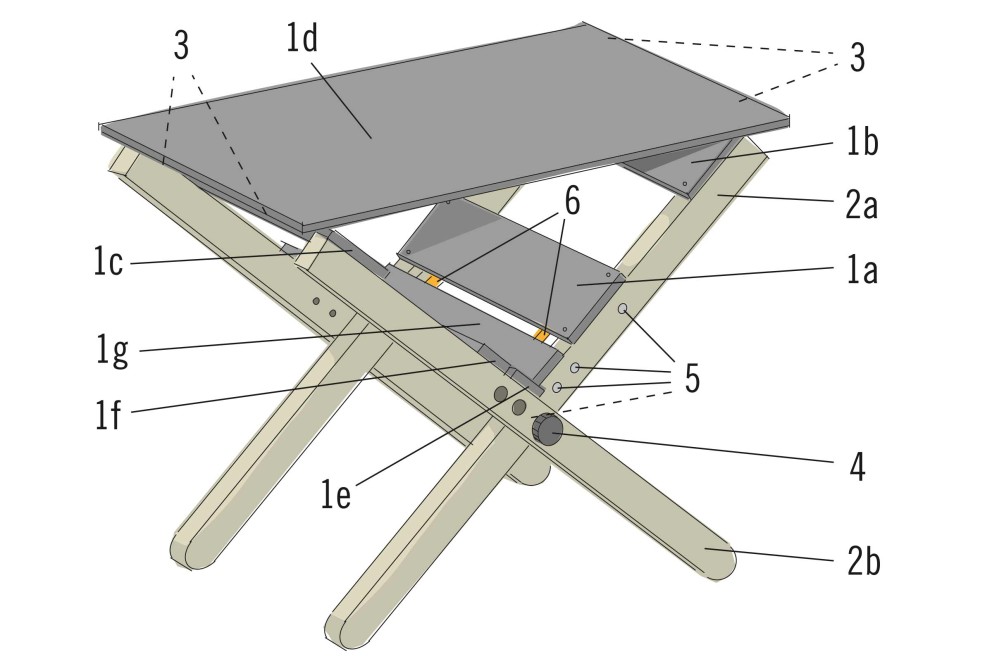

hoehenverstellbarer tisch selber bauen nicholas as 01

Découper les matériaux nécessaires pour la table réglable en hauteur

Réalise les découpes des panneaux, des bois équarris et des sangles de volet roulant pour la table réglable en hauteur d'après la liste des matériaux. Tu peux réaliser les découpes des panneaux à l'aide d'une scie circulaire portative le long d'un rail de guidage. Avec la plaque de sérigraphie comme plateau de table, le dos rugueux du plateau fera une surface visible idéale. La surface est plus antidérapante que le côté lisse du plateau. Toutes les arêtes des découpes sont chanfreinées avec du papier abrasif de grain 120. Procéder en premier à la découpe des bois équarris pour les pieds de table à 1000 mm de longueur. En sciant les arrondis, les pieds sont raccourcis à une longueur finale de 900 mm.

Matériau Quantité Découpe
1a, 1b Contreplaqué sérigraphié 2x 420x120 mm
1c   1x 492x120 mm
1d   1x 420x60 mm
1e, 1f   2x 492x60 mm
2 Bois équarri 4x Dimension brute: 1000 mm, dimension finale: 900 mm
3 Charnière 4x
4 Vis de poignée-étoile 2x
5 Manchon à visser 8x
6 Sangle pour volet roulant 2x 350 mm

Conseils pour percer & scier la table réglable en hauteur

  • Il est préférable d'appliquer du ruban de masquage sur tous les endroits destinés à être percés ou sciés. Cela permet d'y tracer les lignes de mesure et les arêtes de coupe exactes. Il convient également d'y reporter le diamètre du trou correspondant.
  • Pré-perce toujours les trous de vissage avec un foret d'amorçage (mèche avec foret aléseur). Il est également possible d'utiliser un foret aléseur séparé. Dans ce cas, seule la partie à visser sera pré-percée. Le foret doit être plus fin que le diamètre de la vis.

Protéger le bois de la table réglable en hauteur

En particulier pour le bois en extérieur, nous recommandons de pré-enduire une fois à l'aide de l'apprêt pour le bois HORNBACH extérieur pour préparer à la couche de peinture. Pour une résistance exceptionnelle aux intempéries, il est ensuite indispensable d'appliquer au minimum deux couches de lasure incolore pour bois Plus HORNBACH. Pour tous les produits, respecter les instructions du fabricant concernant la mise en oeuvre et les temps de séchage.

Peindre la table réglable en hauteur

Tu as besoin de plus de peinture? Bien entendu, tu peux aussi peindre ta table réglable en hauteur dans ta couleur préférée à l'aide de vernis et de lasure HORNBACH.

Un support fixe et de niveau

La table réglable en hauteur est placée sur le gazon ou sur un autre support organique? Il convient de poser des dalles en pierres ou éléments similaires pour une stabilité et une protection contre l'humidité et la moisissure.

Etapes de travail

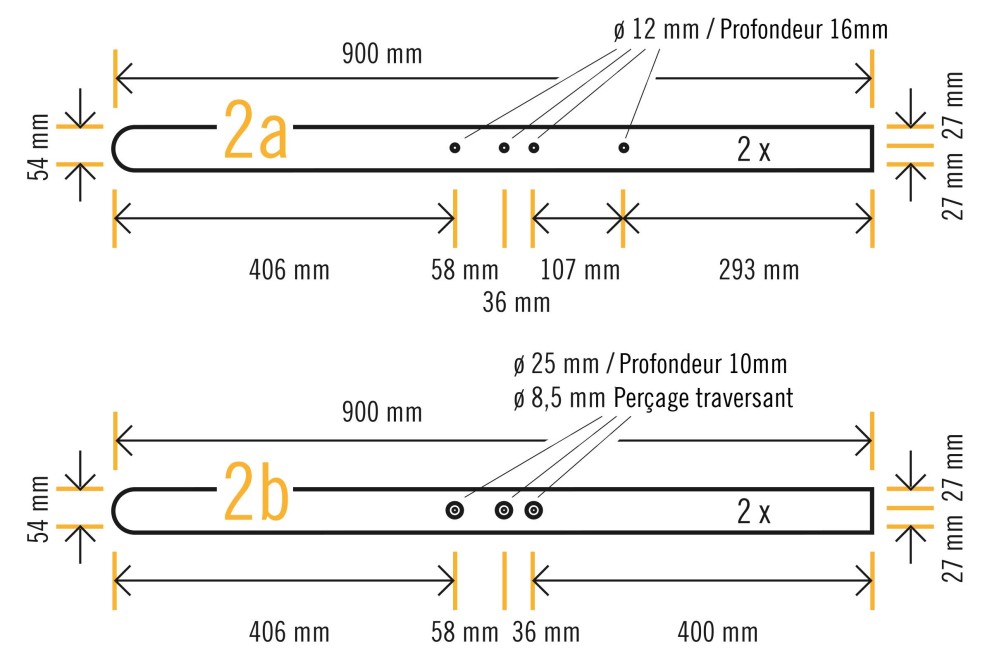

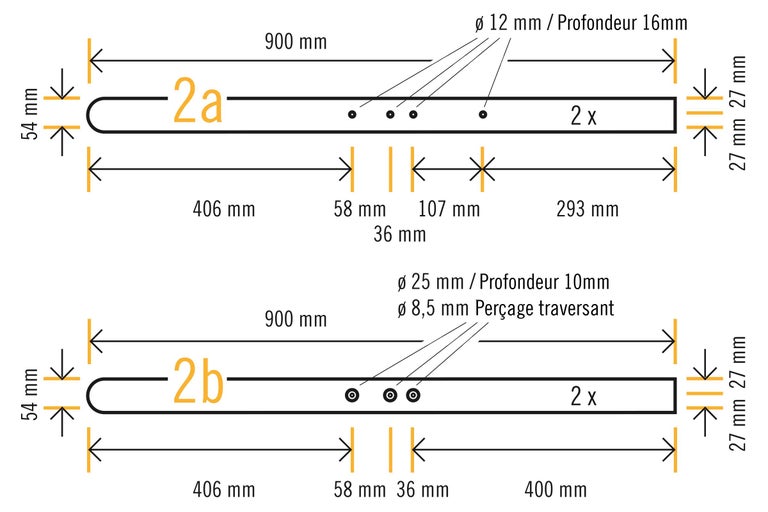

Croquis de perçage des pieds de la table réglable en hauteur

Chaque pied de table «2a» et «2b» est à réaliser en double. Différents perçages sont nécessaires. Ils doivent être indiqués et percés avec précision pour que la table puisse se monter parfaitement.

LU Höhenverstellbaren Tisch SK1

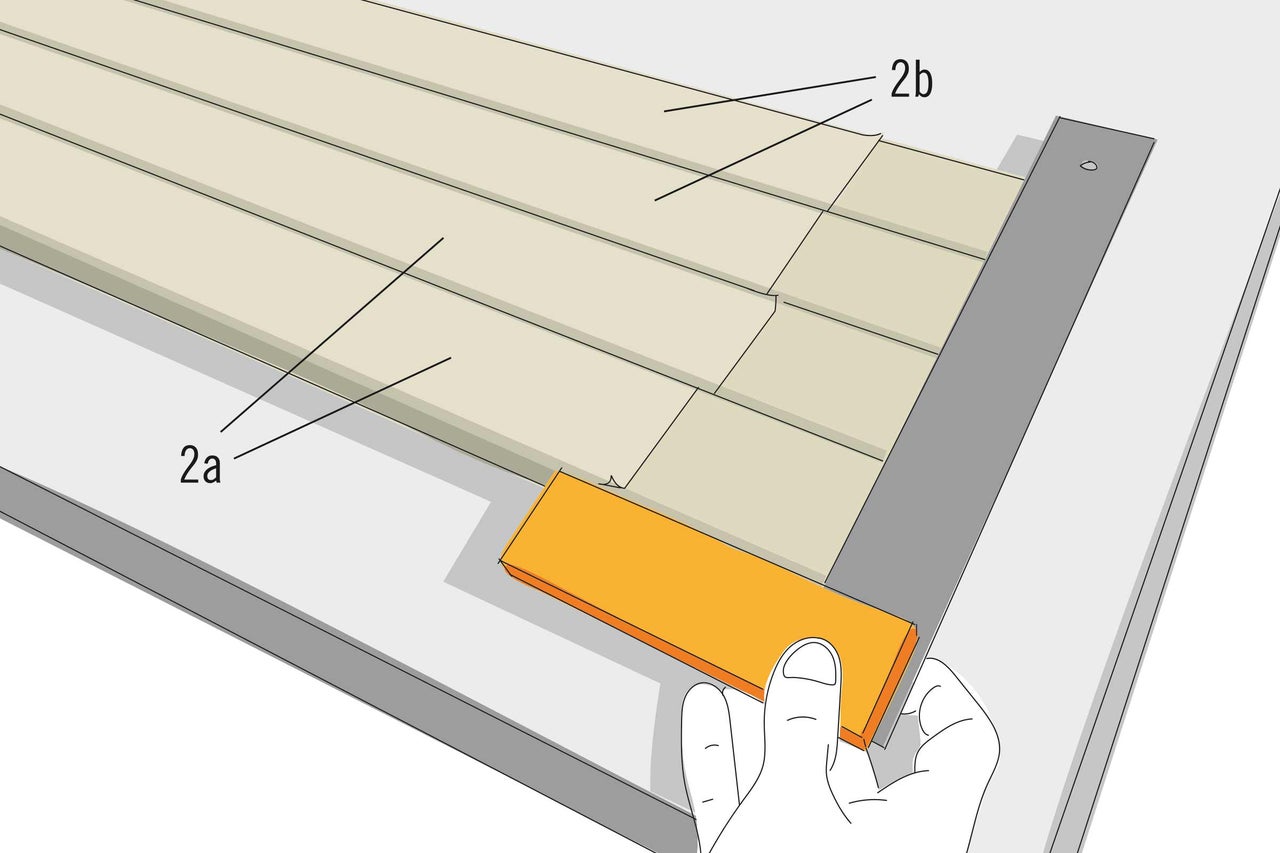

Positionner les pieds de table

01

Positionner les quatre pieds de table avec le côté en bois plat bien alignés sur un support à l'aide d'une équerre. L'autre extrémité sera sciée avec précision plus tard.

hoehenverstellbarer tisch selber bauen nicholas as 03
hoehenverstellbarer tisch selber bauen nicholas as 03

Dessiner les trous de perçages

02

Mesurer et marquer avec précision les quatre trous de perçage sur le pied «2a».

hoehenverstellbarer tisch selber bauen nicholas as 04
hoehenverstellbarer tisch selber bauen nicholas as 04

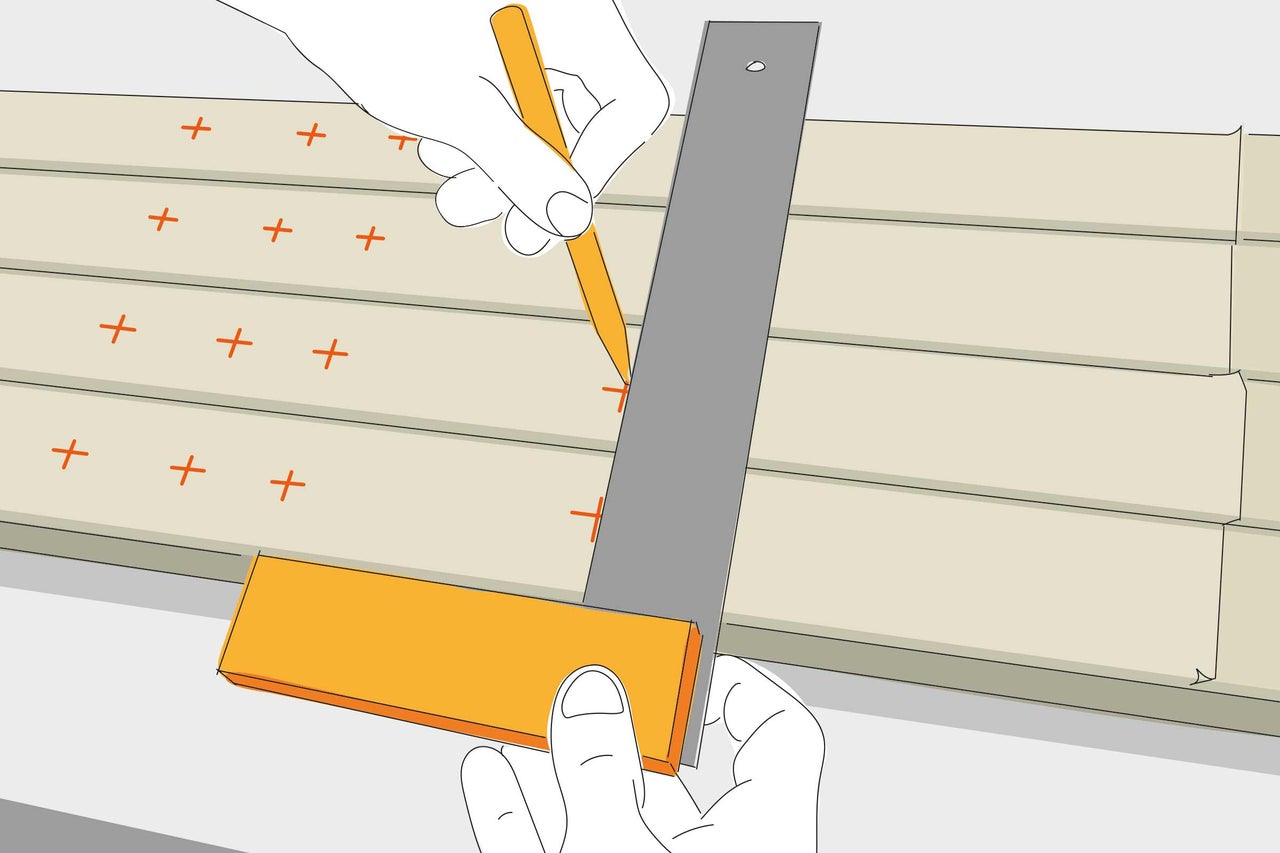

Transférer les positions de perçage

03

À partir d'ici, les quatre positions de perçage sont transférées à l'aide d'une équerre sur le deuxième pied «2a» et trois positions de perçage sur les pieds «2b». Tiens compte alors des indications de mesure dans le dessin coté des éléments «2a» et «2b». Marquer chaque trou de perçage au centre des morceaux de bois. Les pieds de table s'assembleront ensuite correctement lors du montage.

hoehenverstellbarer tisch selber bauen nicholas as 05
hoehenverstellbarer tisch selber bauen nicholas as 05

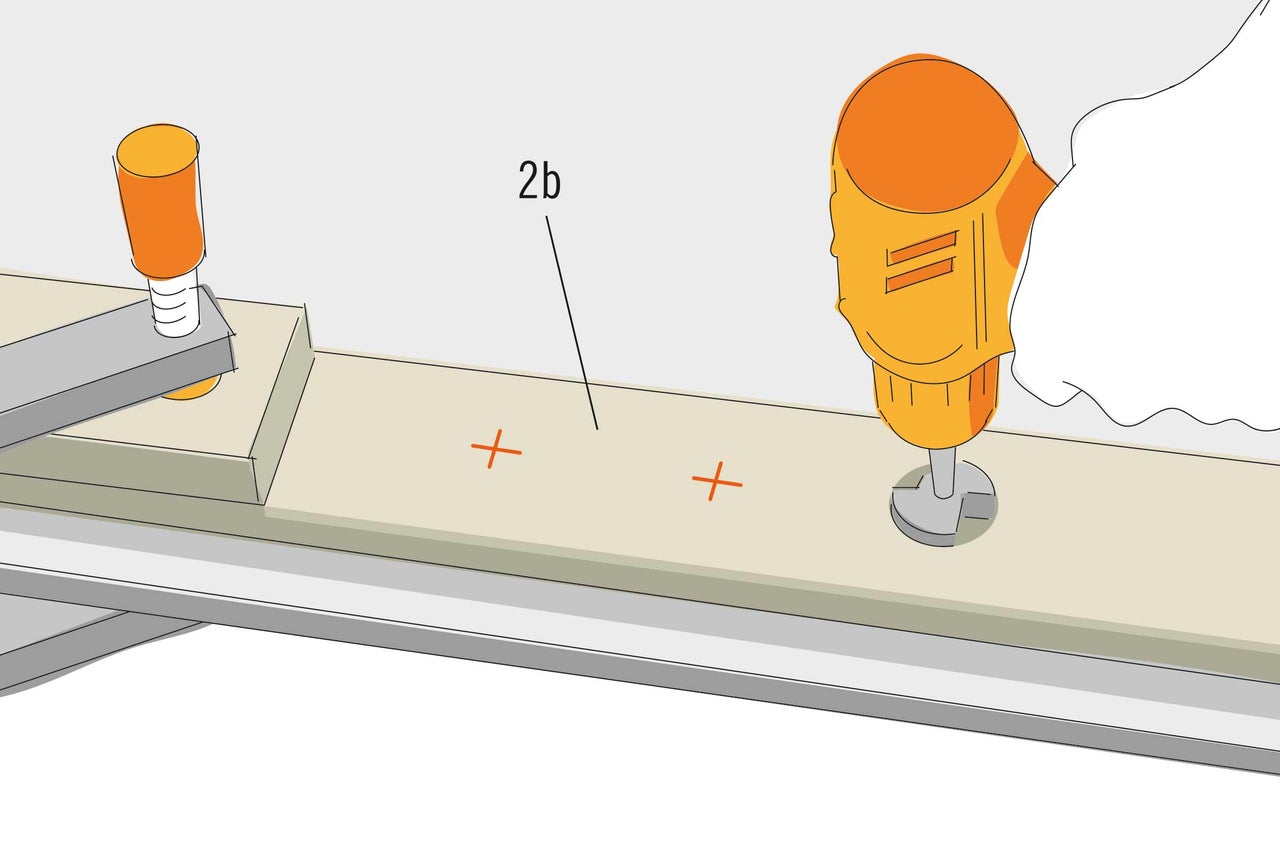

Marquer les trous de perçage au dos des pieds de table

04

Les trois trous de perçage du pied «2b» doivent également être indiqués au dos des bois équarris. Veiller absolument à ce que les marquages soient exactement identiques à ceux de la face avant. Sur la face avant, les trois trous sont percés avec une mèche Forstner de 25 mm à 10 mm de profondeur.

hoehenverstellbarer tisch selber bauen nicholas as 06
hoehenverstellbarer tisch selber bauen nicholas as 06

Caler les pieds de table lors du perçage

Pour que rien ne glisse pendant le perçage, les pieds de table sont calés à l'aide d'une petite planche en bois supplémentaire avec la surface de travail.

Percer les pieds de table

05

Retourner ensuite les deux pieds de table «2b» et percer les trois trous depuis la face arrière avec un foret de 8,5 mm.

hoehenverstellbarer tisch selber bauen nicholas as 07
hoehenverstellbarer tisch selber bauen nicholas as 07

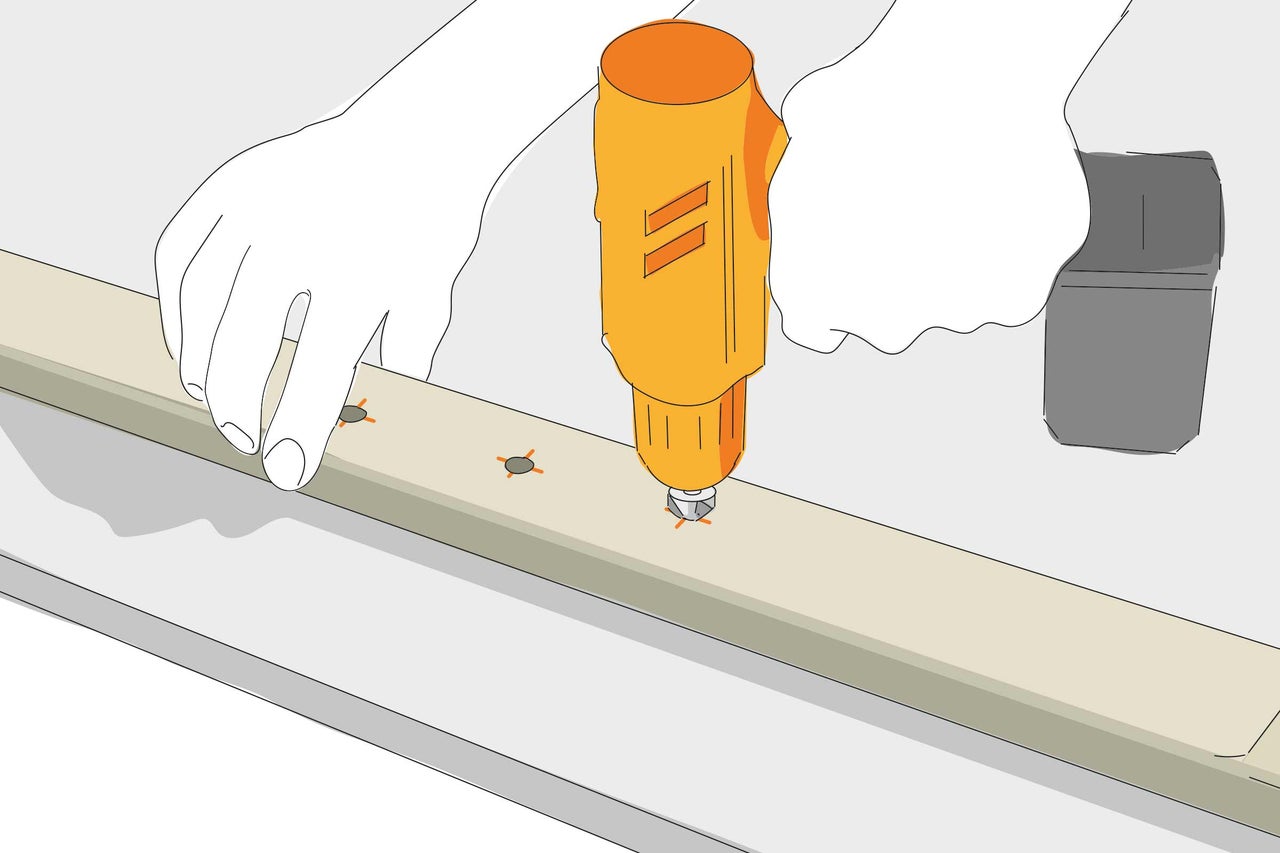

Fraiser les trous de perçage

06

Fraiser les trous de perçage des deux côtés avec une fraise.

hoehenverstellbarer tisch selber bauen nicholas as 08
hoehenverstellbarer tisch selber bauen nicholas as 08

Visser les manchons filetés & percer

07

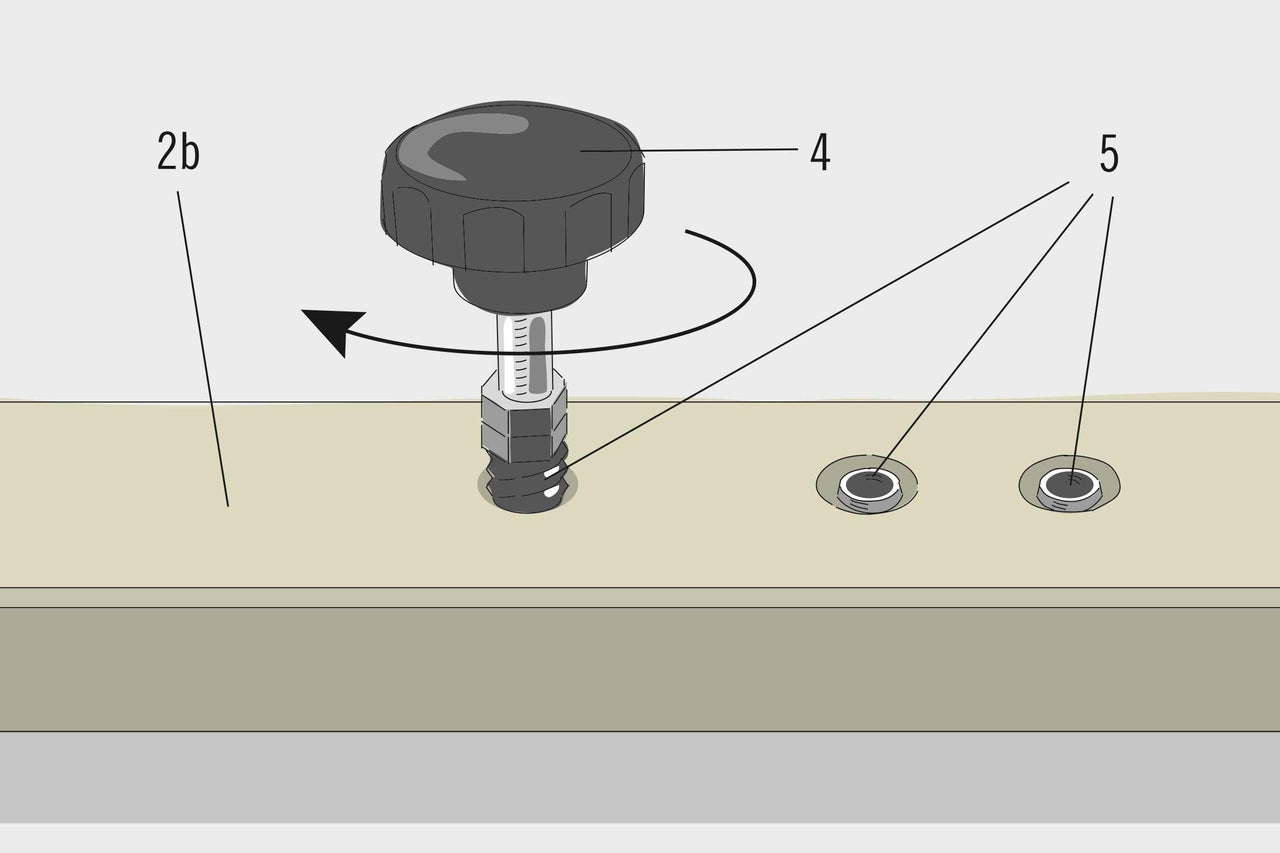

Les manchons filetés sont vissés dans les pieds de table «2b» dans l'alignement de la surface. La manière la plus facile de visser est en utilisant une vis de poignée-étoile. Deux écrous M8 sont ensuite ajoutés à la main et contrés, c.-à-d. que les deux écrous sont serrés l'un à l'autre et ne se dévissent pas seuls. Dévisser ensuite le manchon fileté sur la vis de poignée-étoile et le visser dans le trou de perçage de 8,5 mm.

Percer ensuite les quatre trous de perçage d'un Ø de 12 mm dans les pieds de table «2a». Percer des trous de seulement 16 mm de profondeur.

hoehenverstellbarer tisch selber bauen nicholas as 09
hoehenverstellbarer tisch selber bauen nicholas as 09

Marquer la profondeur de perçage avec un ruban de masquage sur le foret

La profondeur de perçage peut être indiquée sur le foret à l'aide d'un ruban de masquage. On perce ensuite jusqu'au marquage.

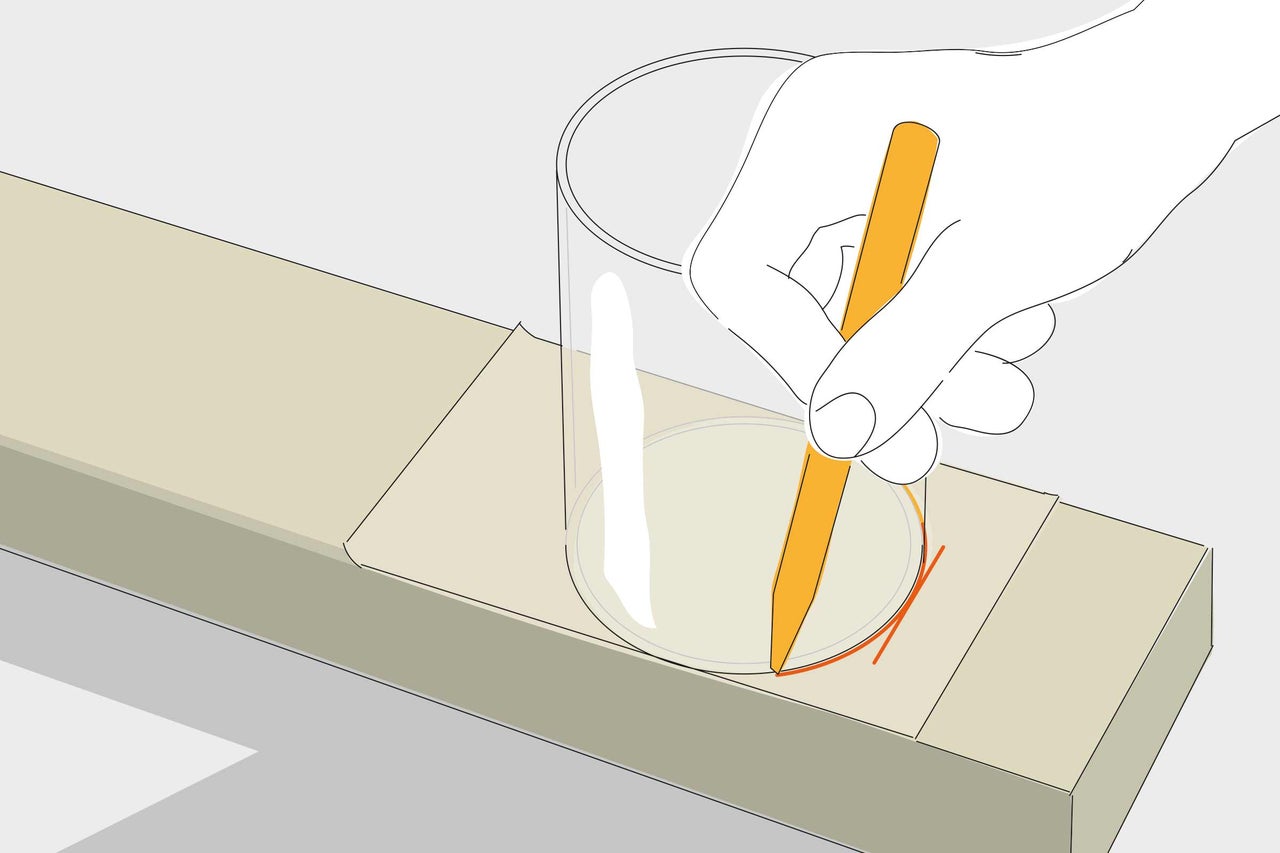

Dessiner une longueur sur le bois équarri

08

Lorsque tous les trous des pieds de table sont percés, la longueur finale est dessinée sur le bois équarri. Les arrondis peuvent être marqués en utilisant un pot rond.

hoehenverstellbarer tisch selber bauen nicholas as 10
hoehenverstellbarer tisch selber bauen nicholas as 10

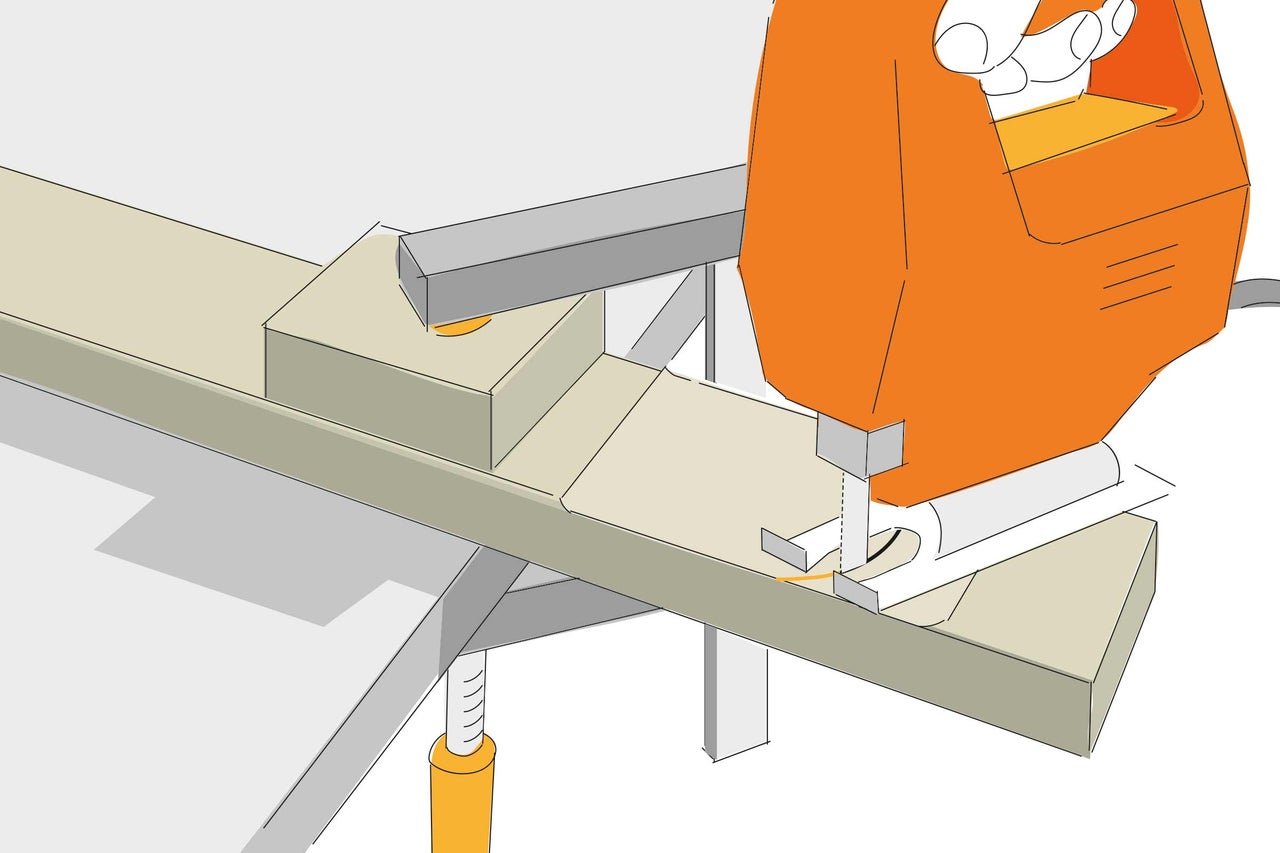

Scier les arrondis

09

Scier de préférence l'arrondi lorsque le bois est calé sur une surface de travail. Scier l'arrondi en plusieurs passages, car la lame de la scie sauteuse ne permet de réaliser qu'un rayon large. Lisser ensuite l'arrondi avec du papier abrasif de grain 120 et chanfreiner les bords.

hoehenverstellbarer tisch selber bauen nicholas as 11
hoehenverstellbarer tisch selber bauen nicholas as 11

Préparer les plateaux 1b & 1c

Préparer les deux plateaux «1b» et «1c» pour relier les pieds de table. Des indications précises sur les trous de vissage sur les pieds de table et sur la fixation des charnières «3» sont disponibles dans le graphique suivant.

LU Höhenverstellbaren Tisch SK2

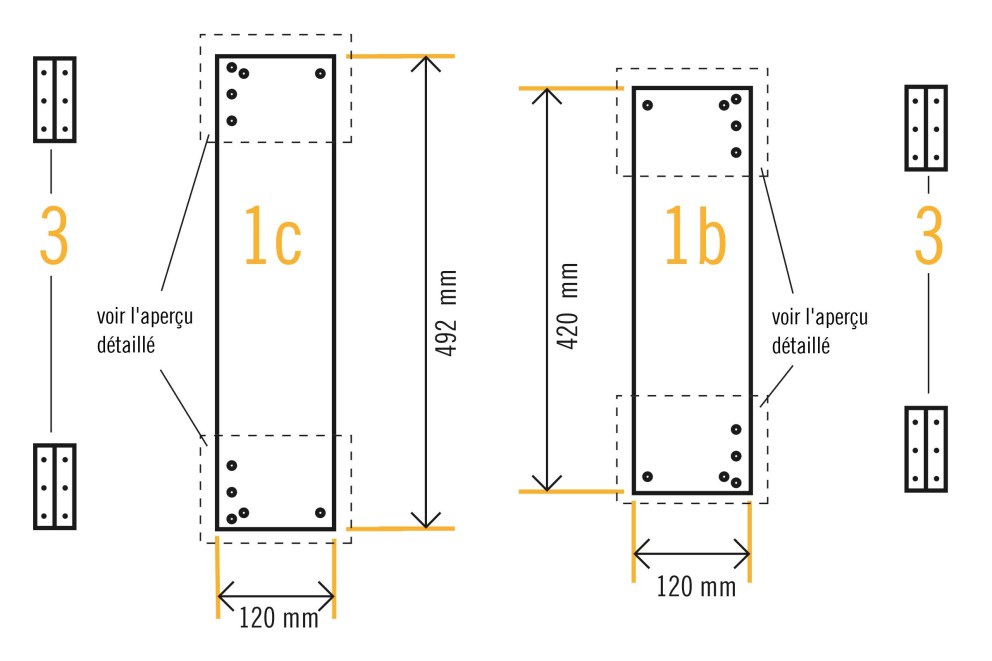

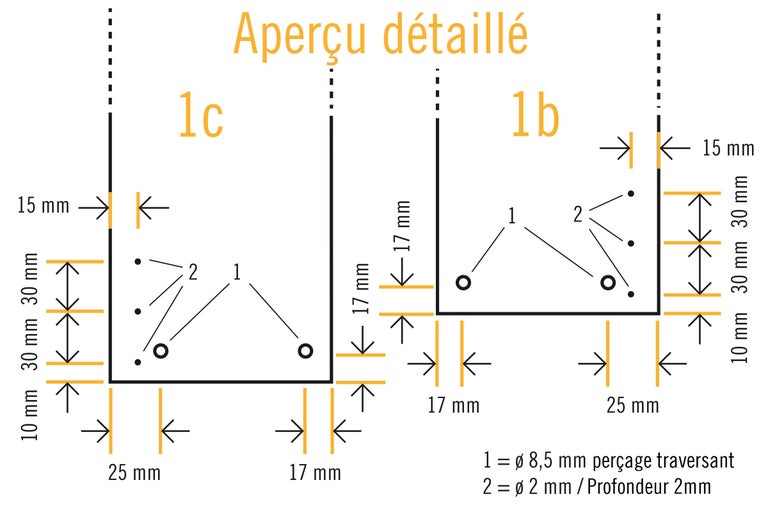

Croquis de perçage 1b & 1c

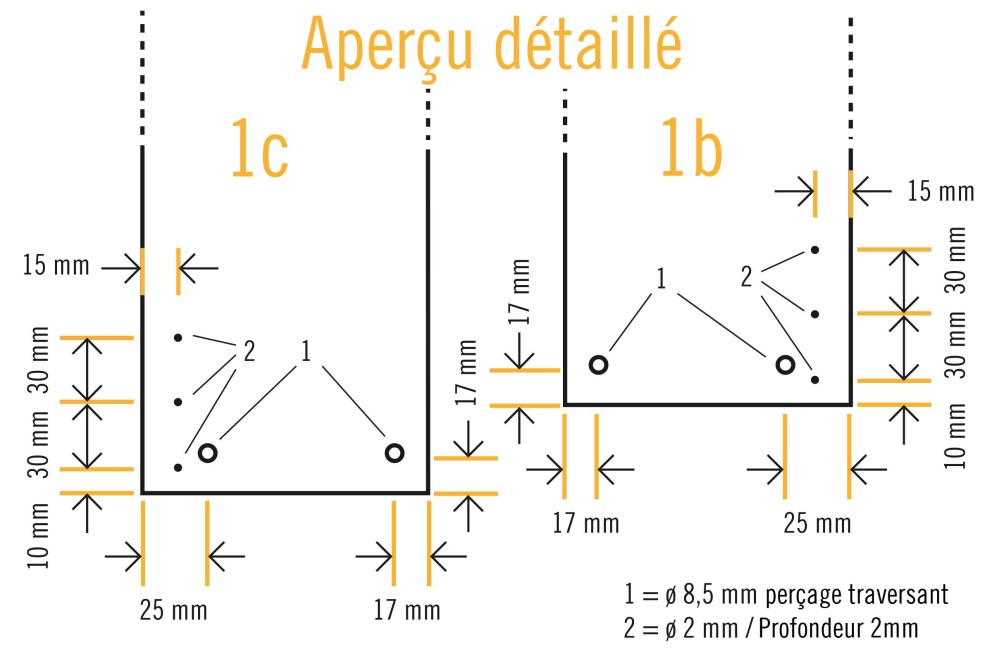

Les trois trous prévus pour les charnières sont percés avec le foret 2 mm à 2 mm de profondeur pour pouvoir réaliser un vissage suffisamment fixe. Les autres trous sont des perçages traversants effectués avec le foret de 4,5 mm.

LU Höhenverstellbaren Tisch SK3

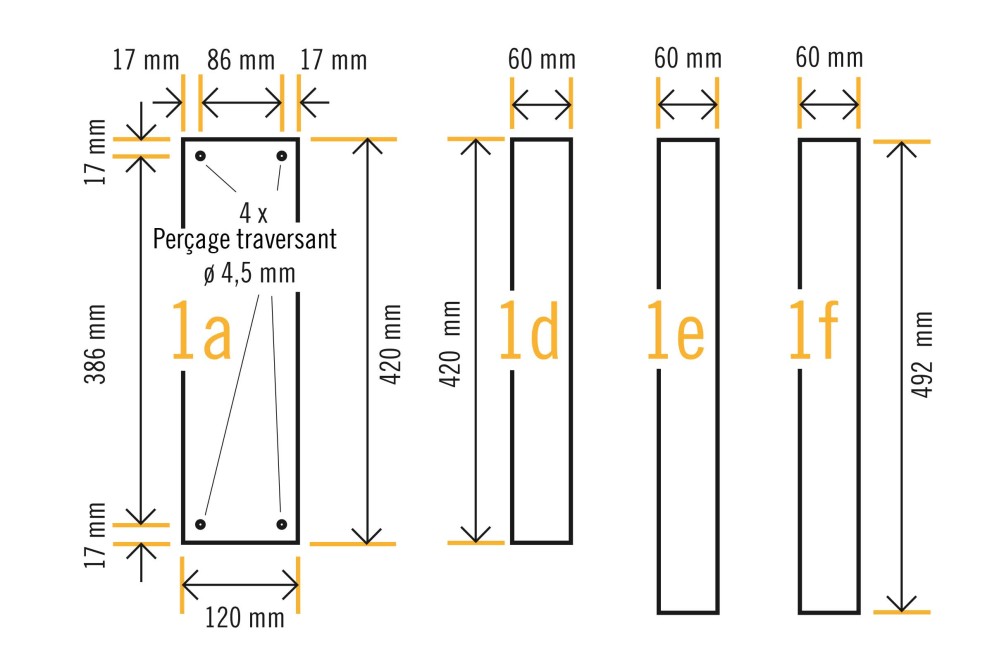

Croquis de perçage du plateau 1a

Le plateau «1a» est percé 4 fois avec un Ø de 4,5 mm. Les autres éléments «1d», «1e», «1f» ne sont pas percés. Ces éléments servent à construire la tablette.

LU Höhenverstellbaren Tisch SK4

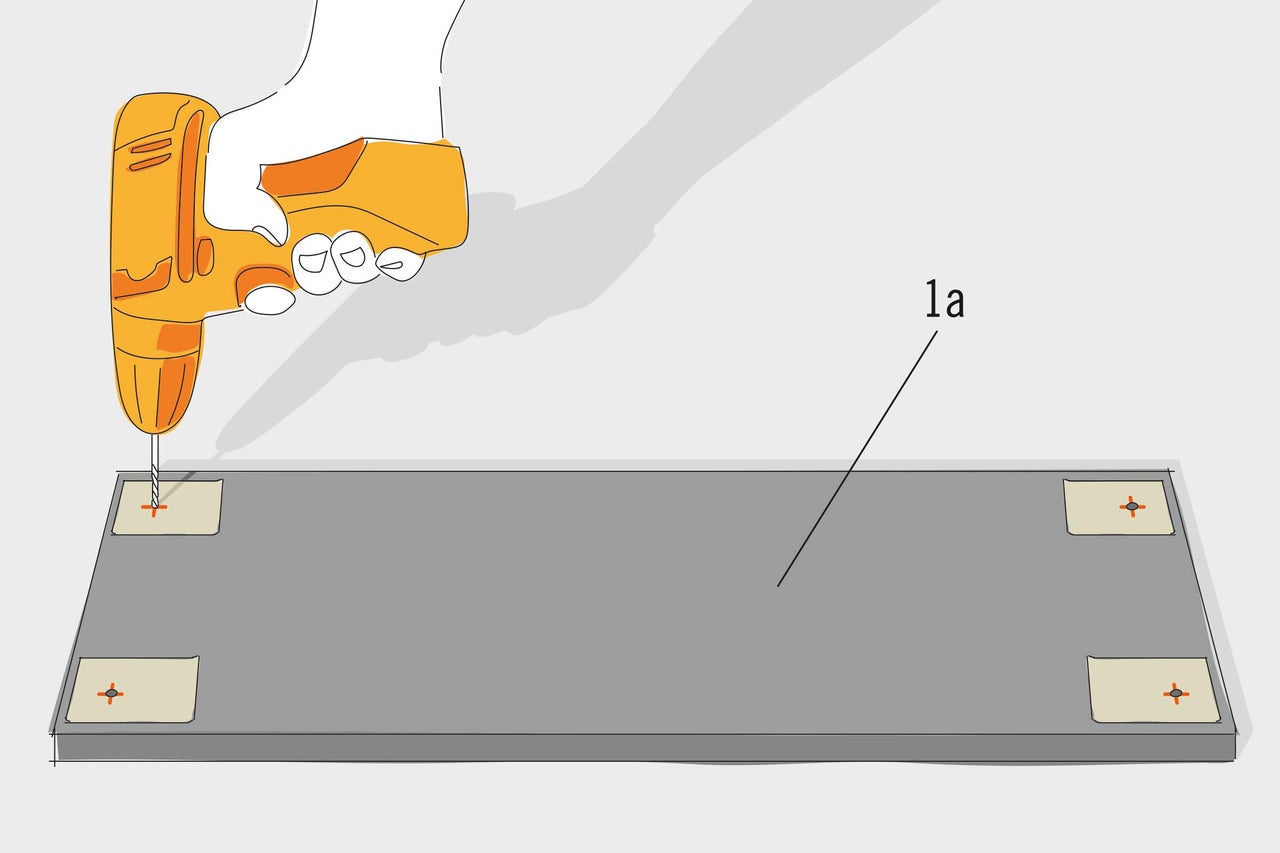

Percer les trous de perçage du plateau 1a

10

Pour percer le plateau «1a», on colle du ruban de masquage et on marque les quatre trous de perçage. Les trous sont percés de manière traversante avec un Ø de 4,5 mm. Fraiser ensuite les trous de perçage.

hoehenverstellbarer tisch selber bauen nicholas as 15
hoehenverstellbarer tisch selber bauen nicholas as 15

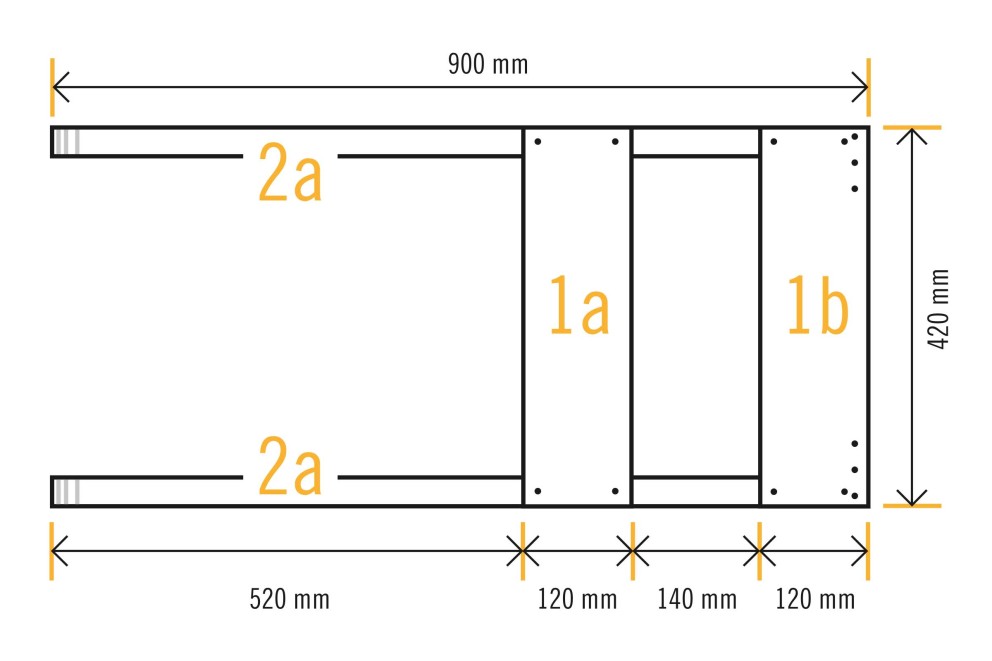

Fixer les plateaux 1a & 1b aux pieds de table

Poser les deux pieds de table «2a» sur un support avec les deux côtés en bois étroits parallèles l'un par rapport à l'autre. Aligner le plateau «1b» avec l'extrémité droite du pied. Les trous de 2 mm sont tournés vers l'extérieur. Positionner les pieds de table et le plateau avec l'équerre et visser au niveau des trous traversants de 4,5 mm. Utiliser pour cela les vis à tête fraisée 4,5 x 45 mm. Poser le plateau «1a» en suivant les indications de mesure du dessin et le visser également aux pieds de table avec des vis à tête fraisée de 4,5 x 45 mm.

hoehenverstellbarer tisch selber bauen nicholas as 16

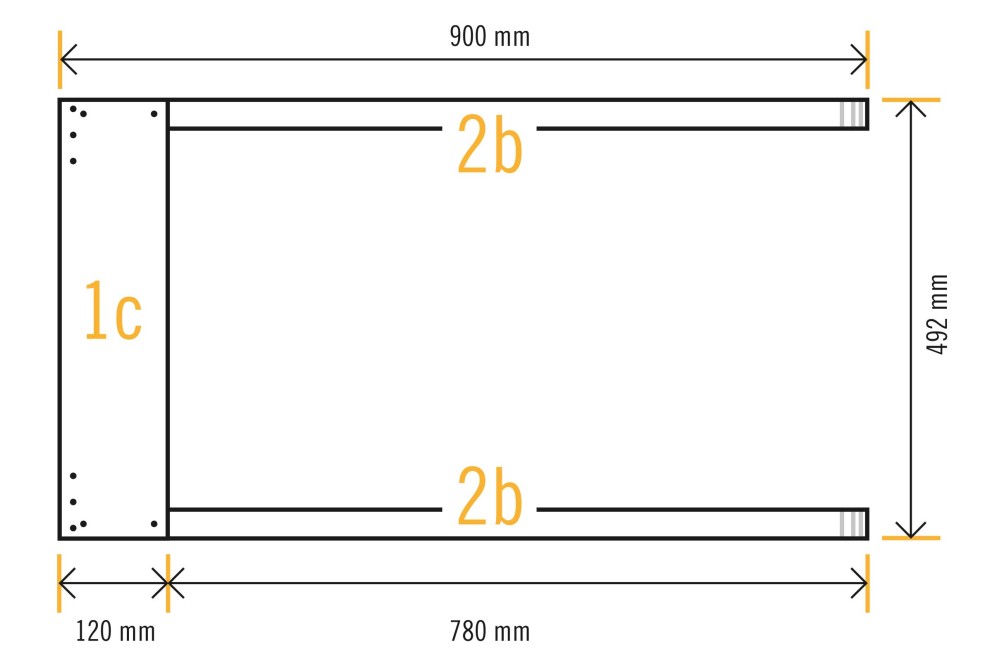

Connecter les pieds de table avec le plateau 1c

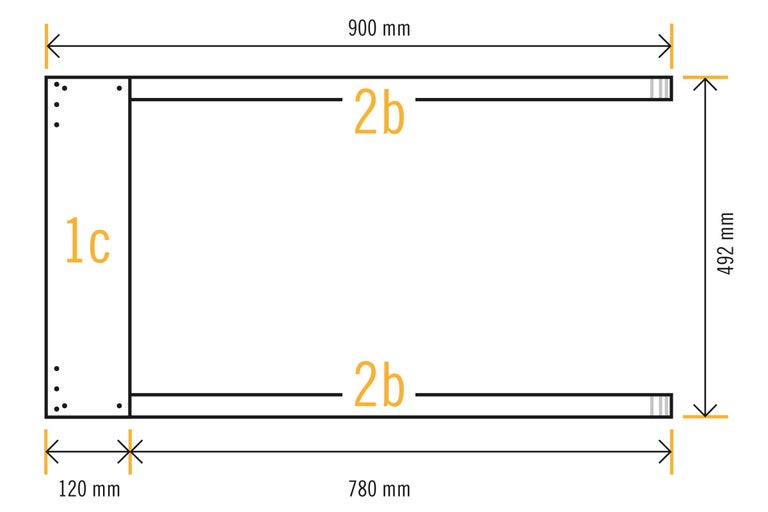

Poser également les deux pieds de table «2b» avec les côtés en bois étroits parallèles l'un par rapport à l'autre. Comme auparavant, placer le plateau «1c» à l'extrémité droite. Les trous de 2 mm pour le montage des charnières sont tournés vers l'extérieur. Visser le plateau avec les pieds de table au niveau des trous traversants. Utiliser pour cela les vis à tête fraisée 4,5 x 45 mm.

hoehenverstellbarer tisch selber bauen nicholas as 17

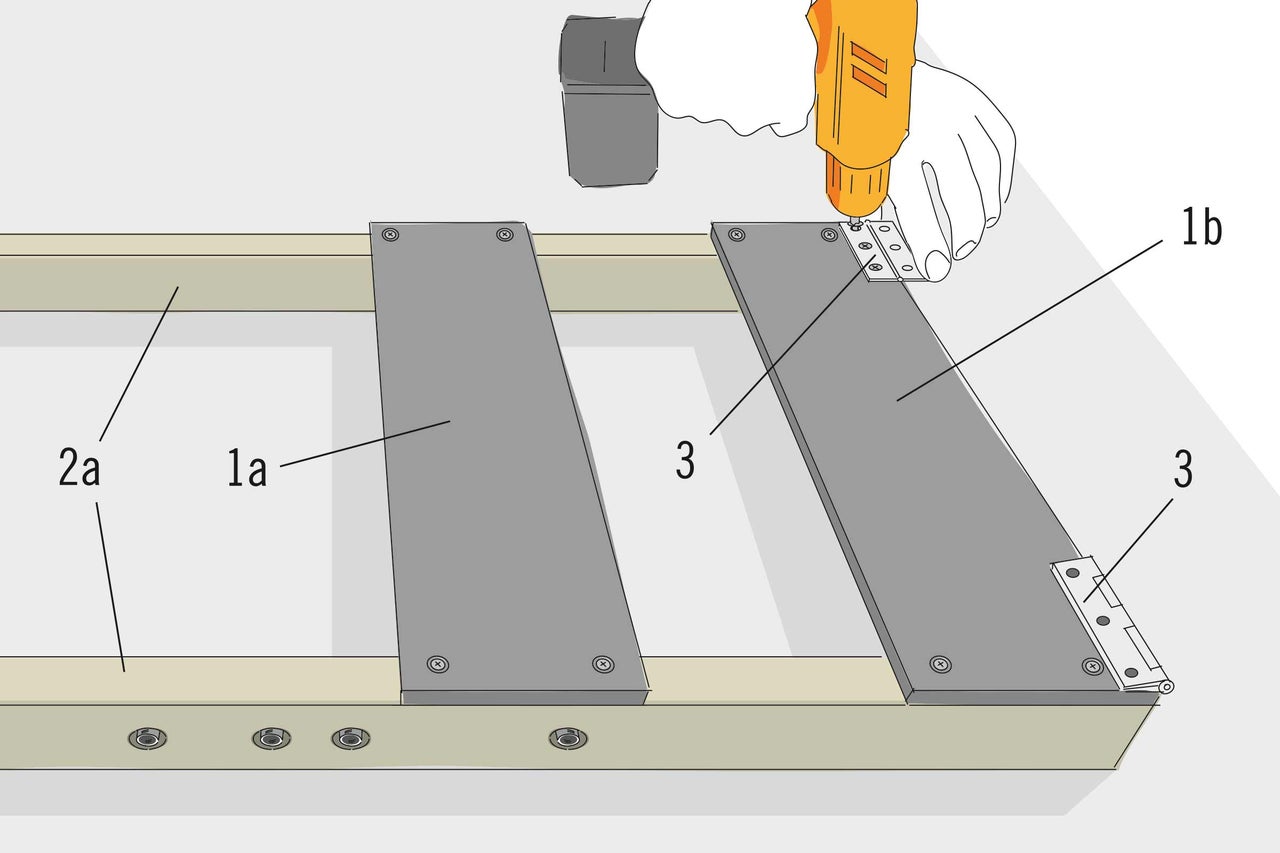

Visser les charnières au plateau 1b

11

Visser les deux charnières au plateau «1b». Utiliser pour cela les vis à tête fraisée 3,5 x 12 mm.

hoehenverstellbarer tisch selber bauen nicholas as 18
hoehenverstellbarer tisch selber bauen nicholas as 18

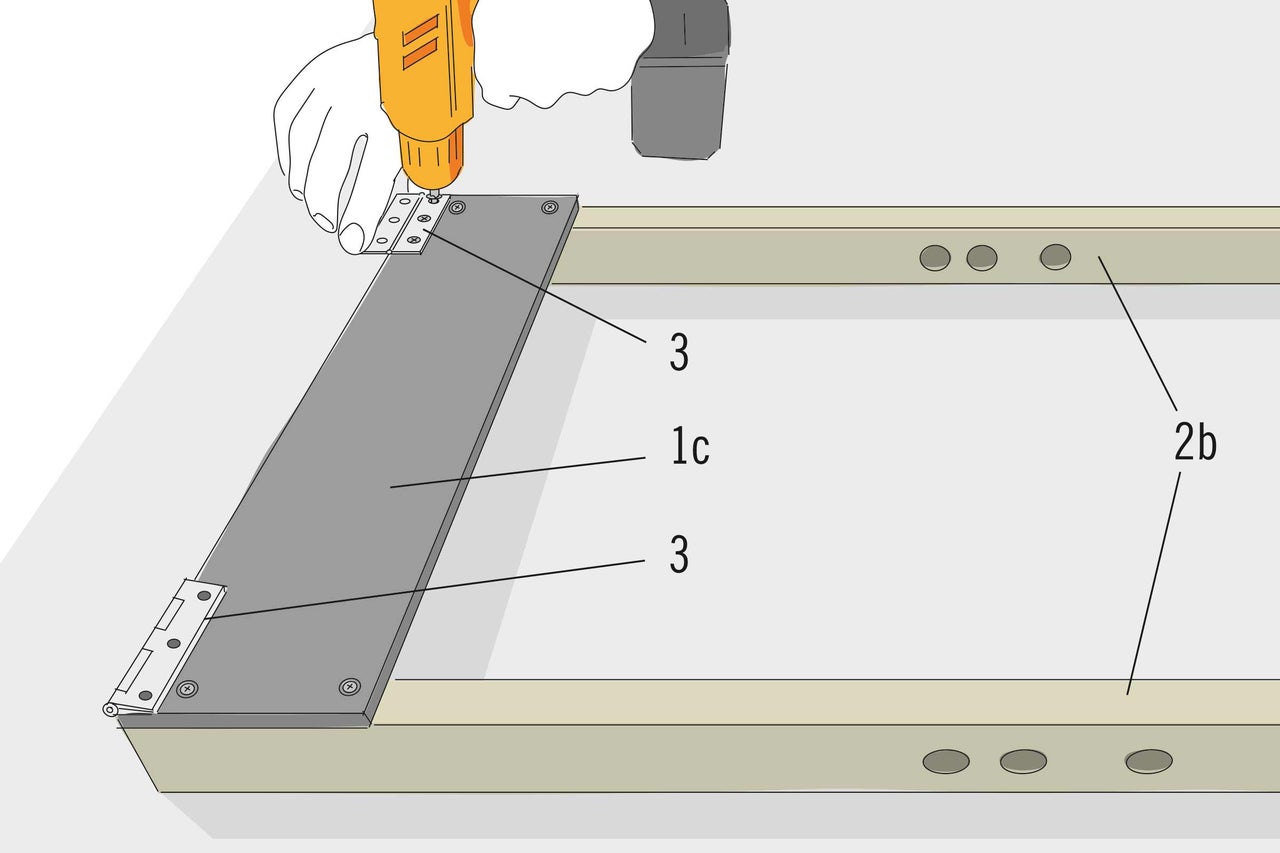

Fixer les charnières au plateau 1c

12

Comme auparavant, fixer les deux charnières également au plateau «1c» avec des vis à tête fraisée de 3,5 x 12 mm.

hoehenverstellbarer tisch selber bauen nicholas as 19
hoehenverstellbarer tisch selber bauen nicholas as 19

Préparer le plateau de table

13

Préparer le plateau de table «1d» en collant du ruban de masquage pour la fixation des charnières. Il est alors encore possible de décider si le côté lisse ou rugueux de la plaque de sérigraphie sera utilisé comme face supérieure de la table réglable en hauteur.

hoehenverstellbarer tisch selber bauen nicholas as 20
hoehenverstellbarer tisch selber bauen nicholas as 20

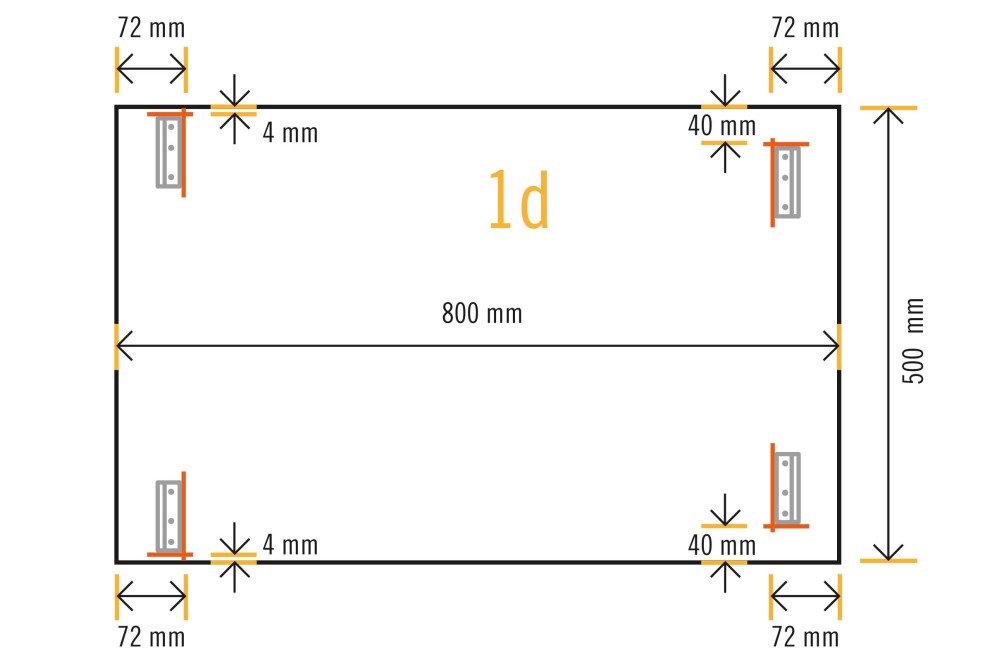

Marquer la position des charnières

Marquer avec précision la position des quatre charnières sur le ruban de masquage.

hoehenverstellbarer tisch selber bauen nicholas as 21

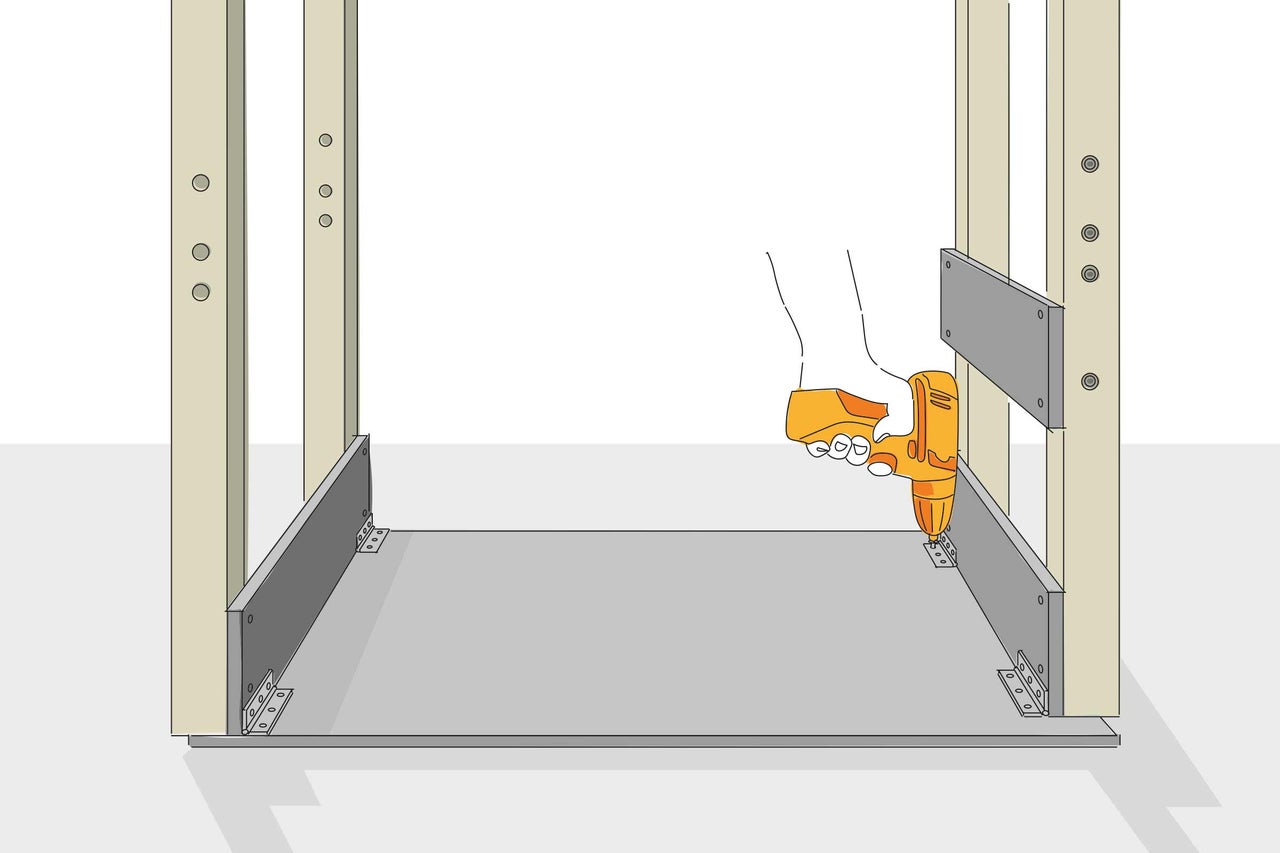

Positionner les pieds de table & visser

14

Demander l'aide d'une autre personne pour poser les pieds de table les uns après les autres sur la face inférieure du plateau et positionner les charnières en fonction des marquages. Les pieds de table «2b» sont à gauche et les pieds «2a » à droite. Marquer les trois trous de vissage de chaque charnière à l'aide d'un poinçon. Visser ensuite les charnières au plateau avec des vis à tête fraisée de 3,5 x 12 mm.

hoehenverstellbarer tisch selber bauen nicholas as 22
hoehenverstellbarer tisch selber bauen nicholas as 22

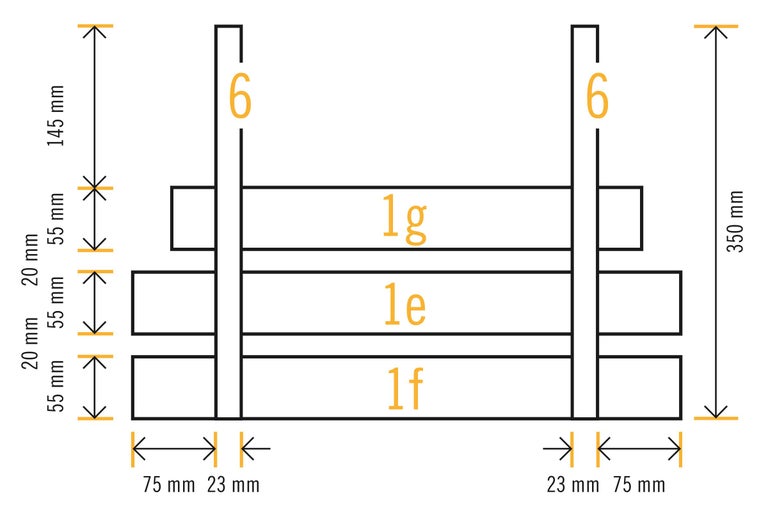

Fabriquer la tablette de la table réglable en hauteur

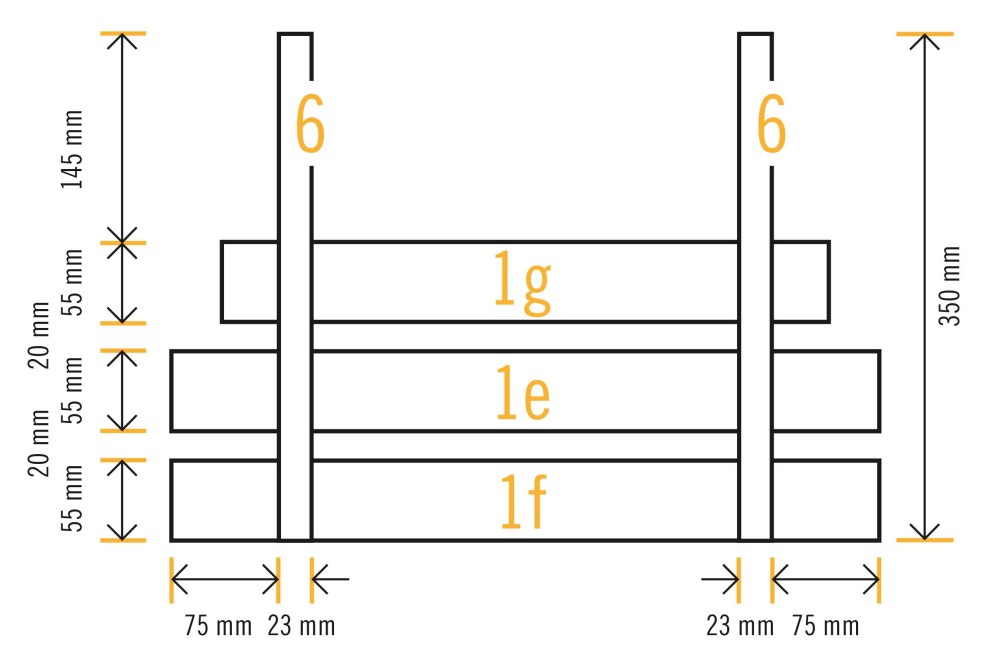

Pour fabriquer la tablette, les trois morceaux de plateau «1d», «1e» et «1f» sont reliés à l'aide de deux sangles de volet roulant.

hoehenverstellbarer tisch selber bauen nicholas as 23

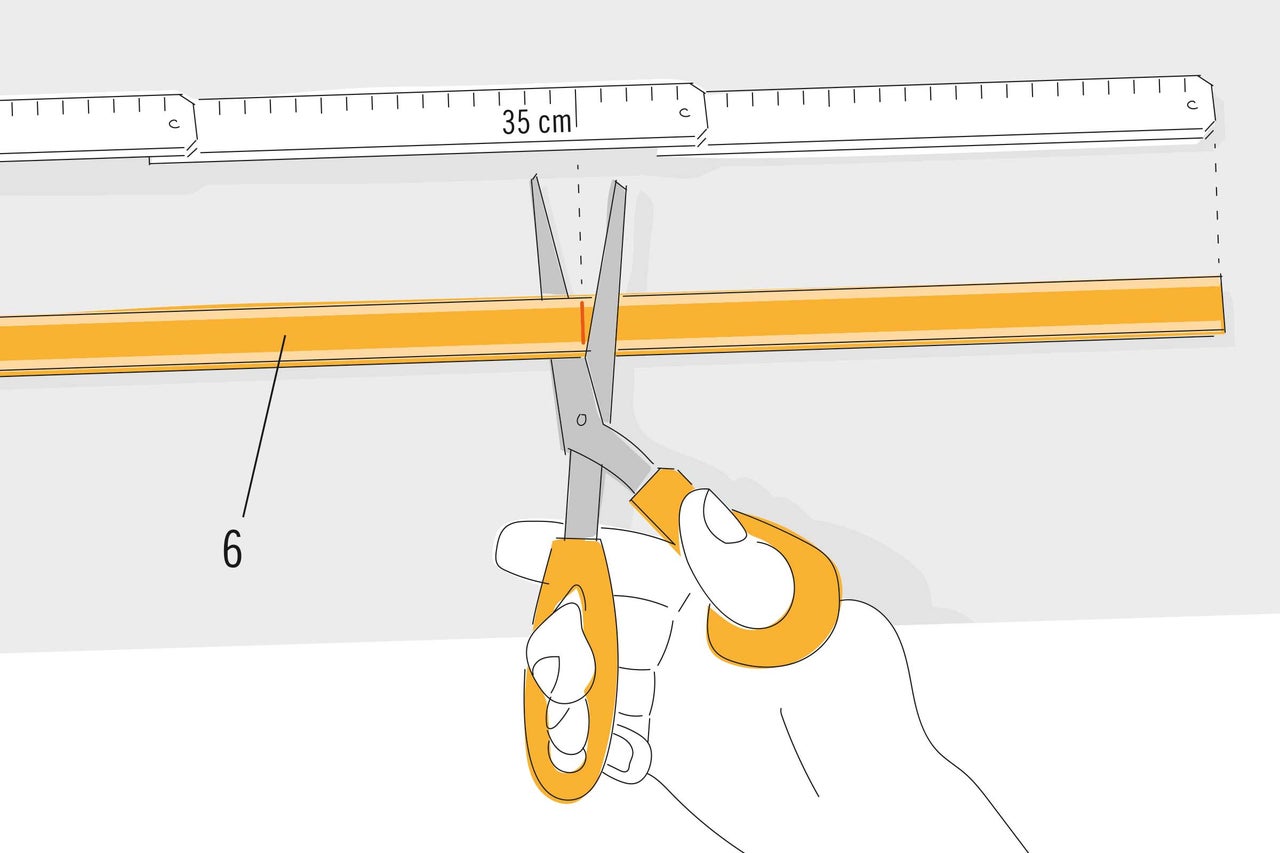

Découper les sangles

15

Découper deux sangles d'une longueur de 35 cm pour la tablette de la table réglable en hauteur. Procéder à la découpe en utilisant simplement des ciseaux ménagers.

hoehenverstellbarer tisch selber bauen nicholas as 24
hoehenverstellbarer tisch selber bauen nicholas as 24

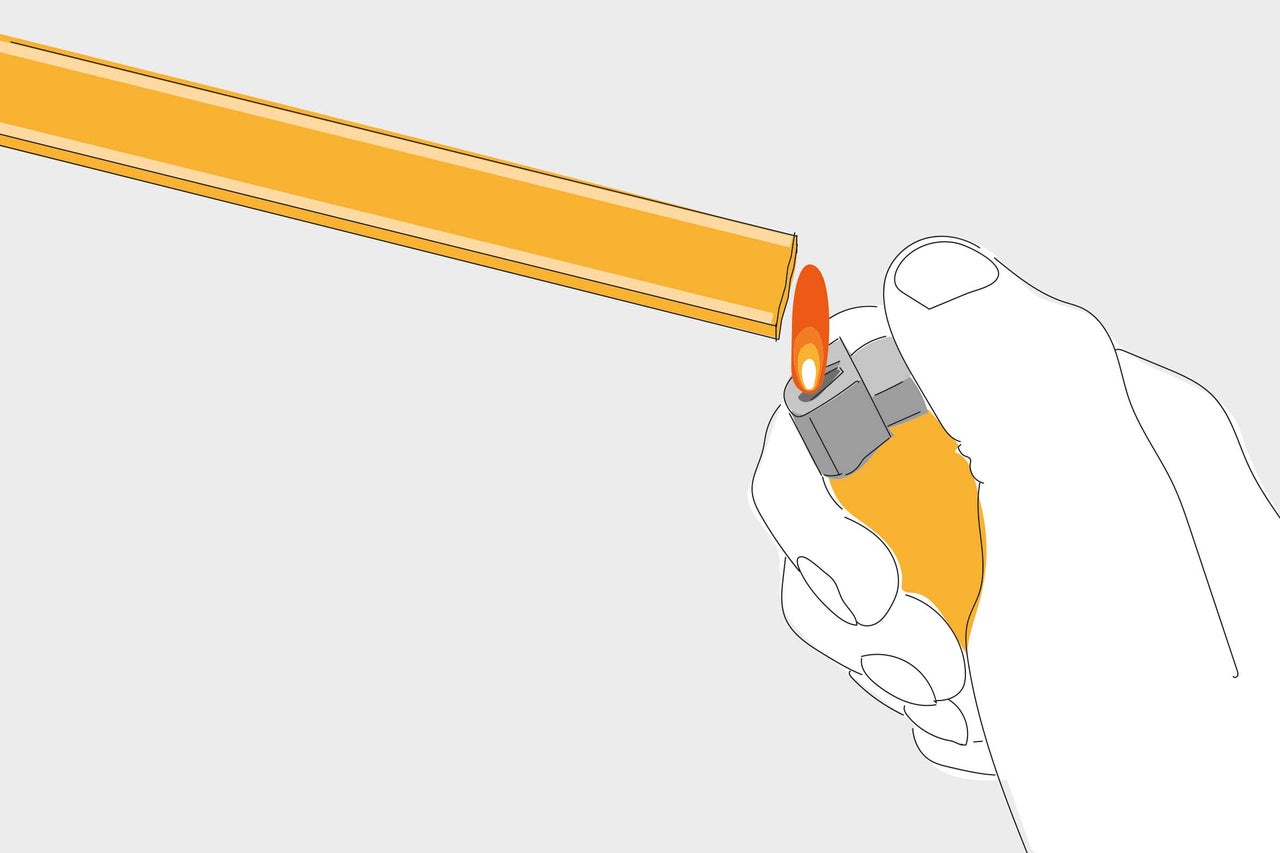

Faire fusionner les extrémités des sangles à l'aide d'un briquet

16

Pour empêcher les extrémités des sangles de s'effilocher, les extrémités sont fusionnées à l'aide d'un briquet.

hoehenverstellbarer tisch selber bauen nicholas as 25
hoehenverstellbarer tisch selber bauen nicholas as 25

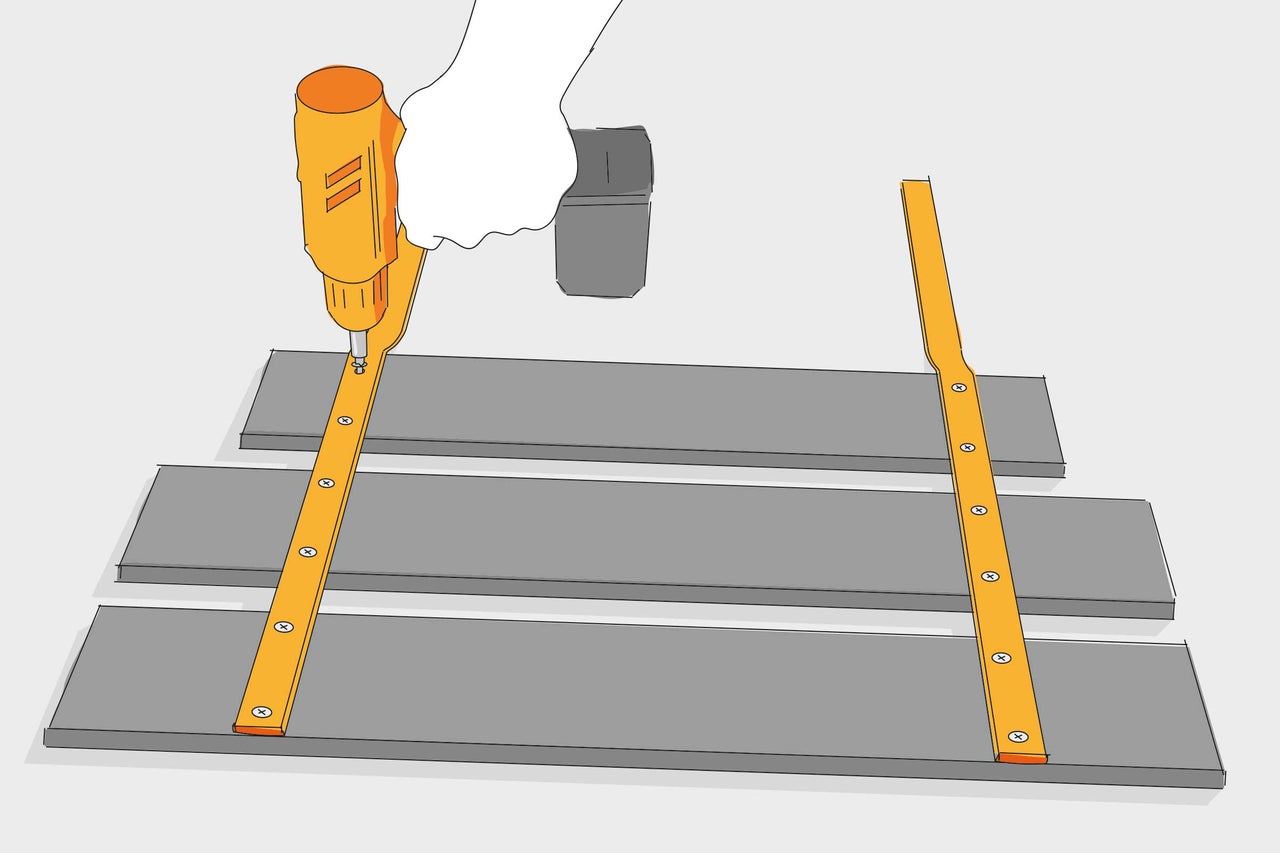

Disposer les découpes de plateau & fixer

17

Disposer les découpes de plateau en suivant le dessin coté. Conserver pour cela un écart de 20 mm entre les plateaux. Poser les deux sangles et les visser à chaque découpe de plateau. Les écarts avec les bords des découpes sont de 15 mm. Utiliser des vis à tête fraisée de 3,5 x 12 mm pour les vissages.

hoehenverstellbarer tisch selber bauen nicholas as 26
hoehenverstellbarer tisch selber bauen nicholas as 26

Poser la tablette sur la table réglable en hauteur

18

Placer la table montée comme indiqué. Poser la tablette fabriquée de manière à ce que les morceaux de sangle qui dépassent soient tournés vers la droite sur la face inférieure du plateau. Serrer les différents morceaux de plateau de la tablette.

hoehenverstellbarer tisch selber bauen nicholas as 27
hoehenverstellbarer tisch selber bauen nicholas as 27

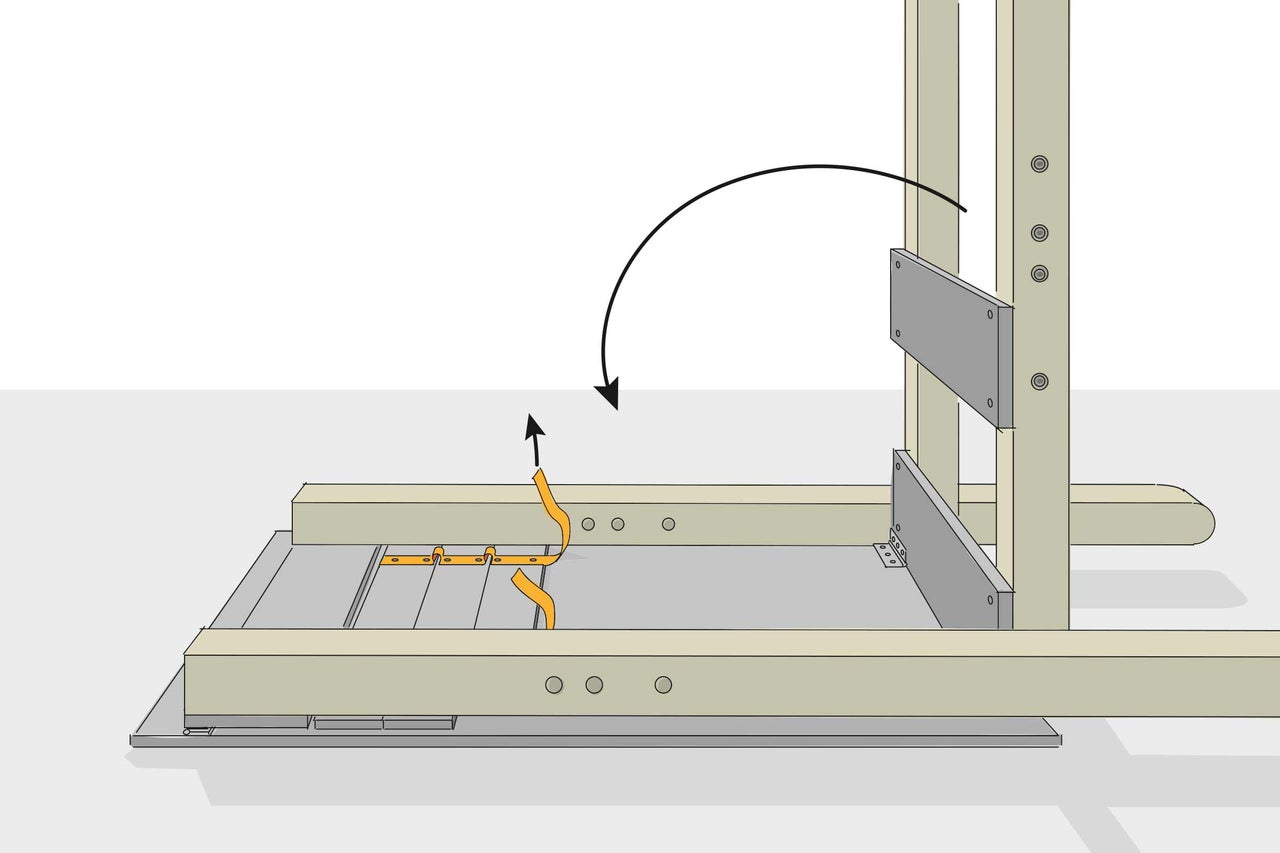

Rabattre les pieds de table

19

Rabattre vers le bas les pieds de table «2b» comme indiqué. Rabattre ensuite vers le bas les pieds de table «2a».

hoehenverstellbarer tisch selber bauen nicholas as 28
hoehenverstellbarer tisch selber bauen nicholas as 28

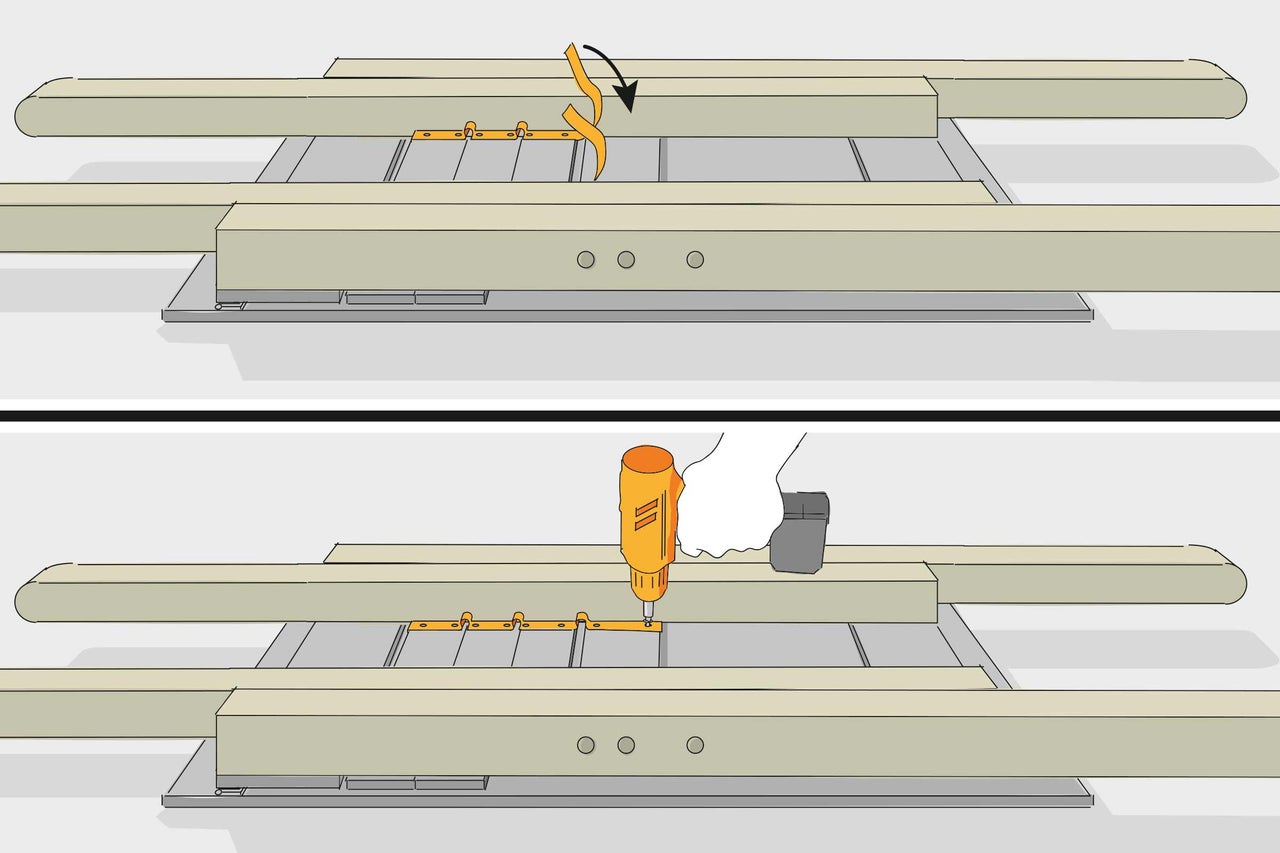

Monter la sangle sur la table réglable en hauteur

20

Tirer vers le haut les morceaux de sangle de la tablette qui dépassent. Visser les deux morceaux de sangle qui dépassent au plateau «1a». Utiliser pour cela les vis à tête fraisée 3,5 x 12 mm.Rabattue dans cette position, la table peut être rangée de manière peu encombrante.

hoehenverstellbarer tisch selber bauen nicholas as 29
hoehenverstellbarer tisch selber bauen nicholas as 29

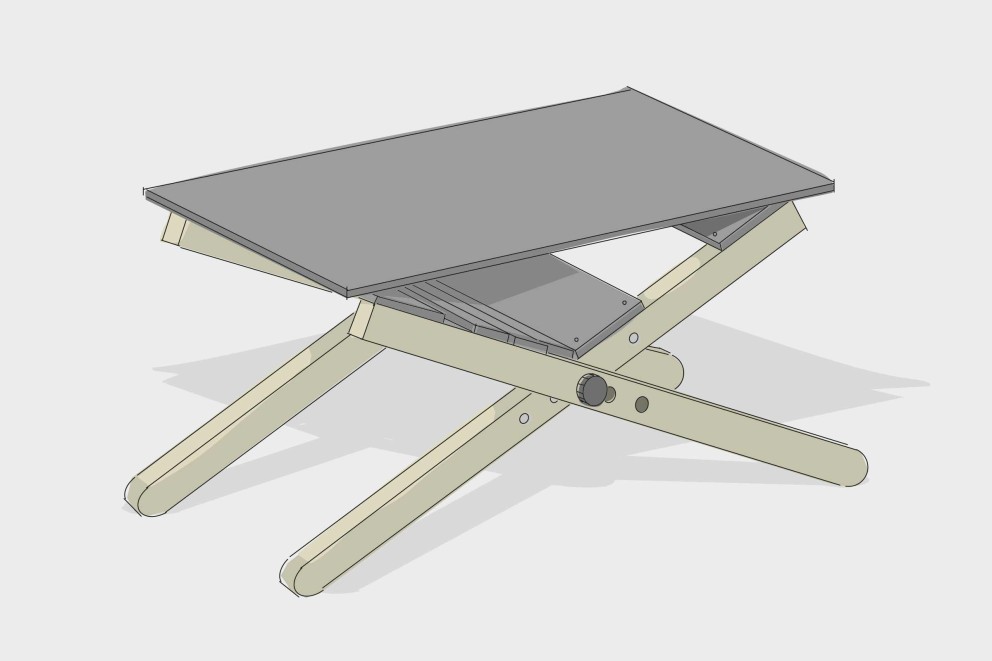

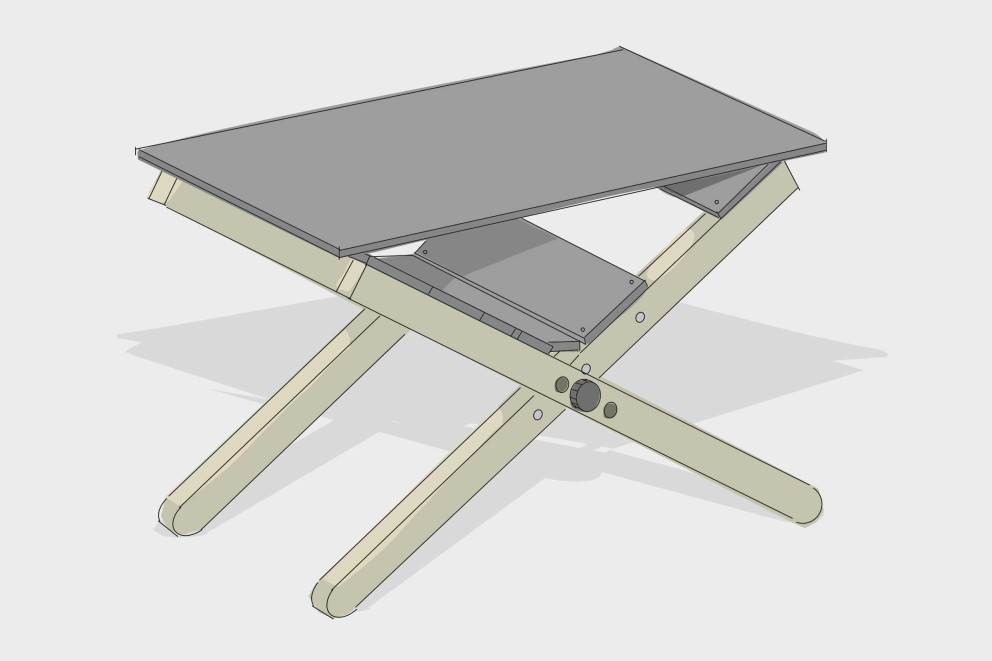

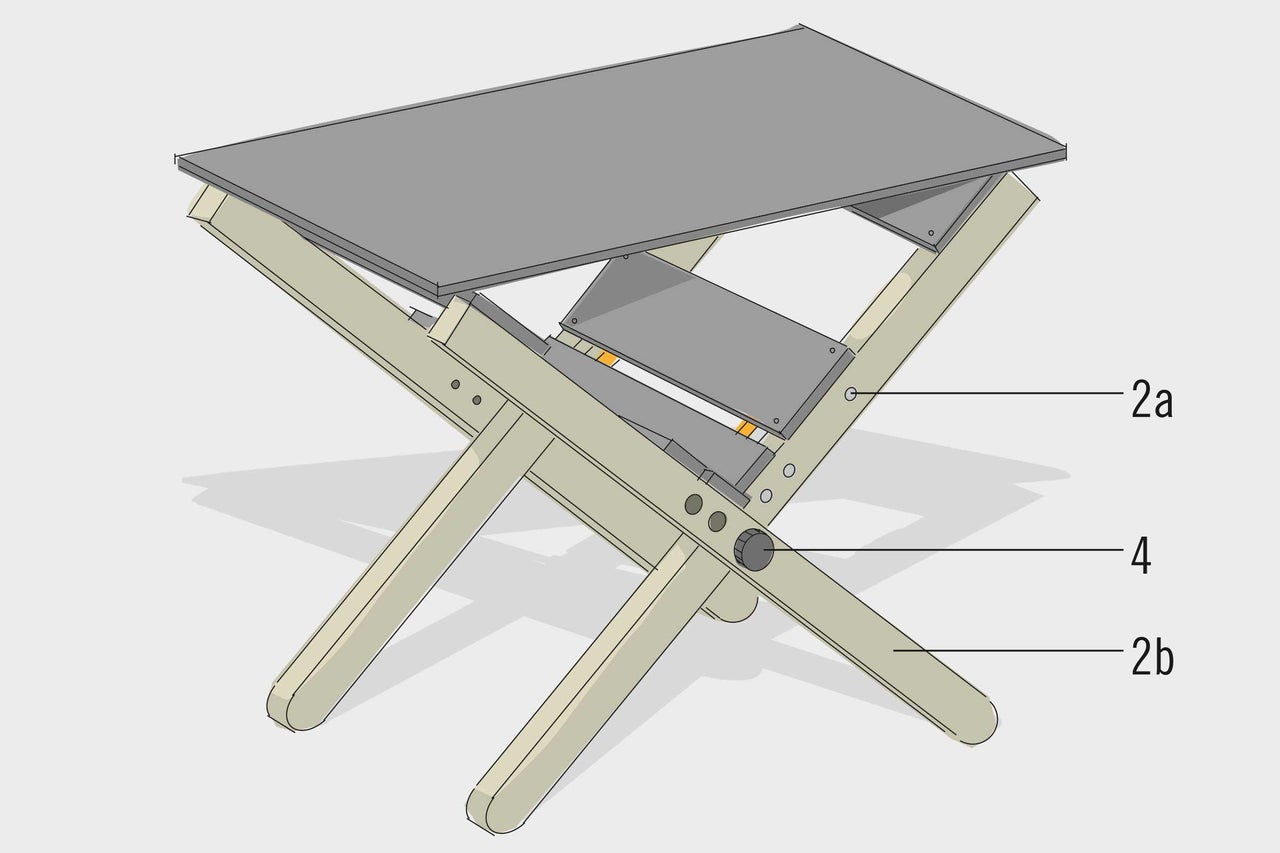

Terminer la table réglable en hauteur

21

La vis de poignée-étoile «4» peut alors être vissée aux pieds de table «2b» dans les manchons filetés et introduite dans l'un des trous des pieds «2a». L'utilisation de différents trous permet de régler plusieurs hauteurs.

Pour la régler, pose la table sur le côté pour ne pas te coincer les doigts ou demande à quelqu'un de la tenir.

hoehenverstellbarer tisch selber bauen nicholas as 30
hoehenverstellbarer tisch selber bauen nicholas as 30
hoehenverstellbarer tisch selber bauen nicholas as 31
hoehenverstellbarer tisch selber bauen nicholas as 32

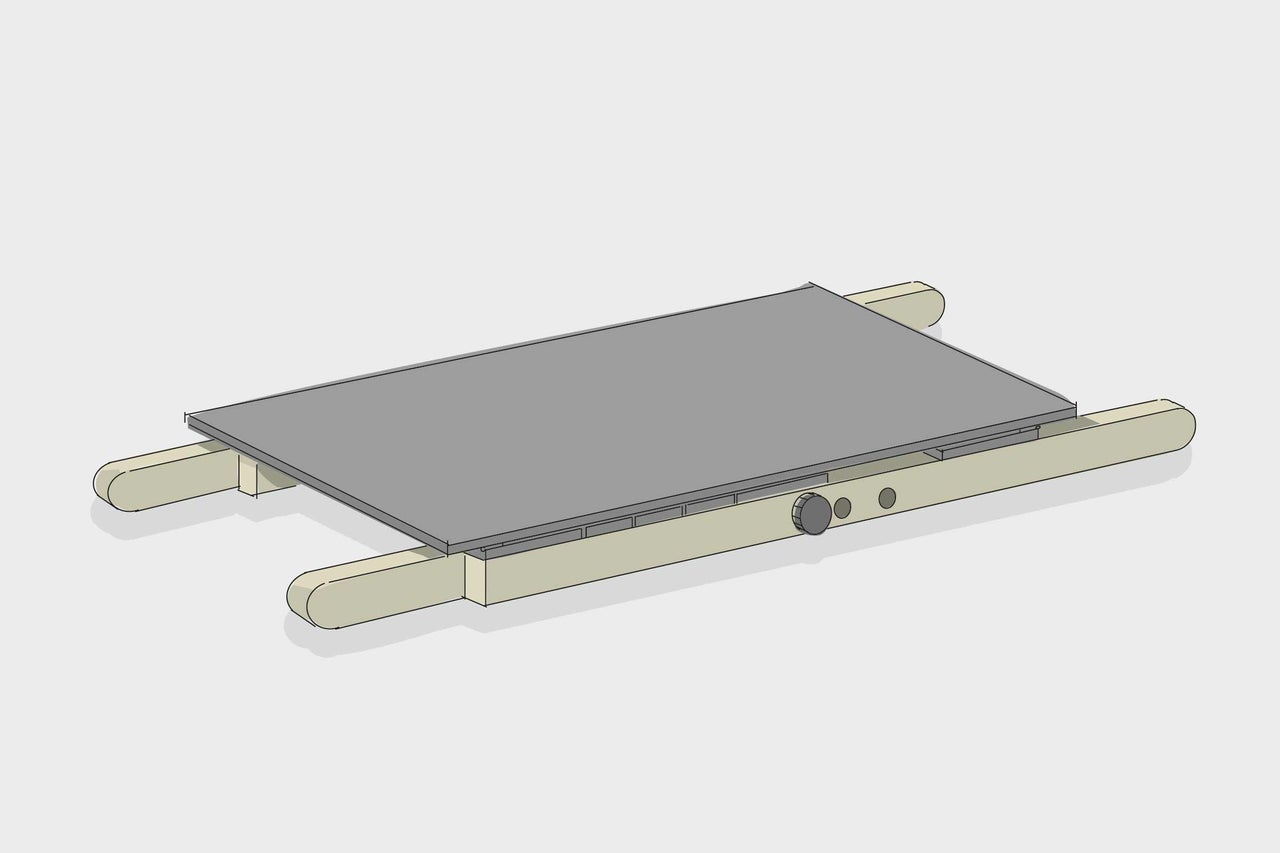

Sécuriser la table réglable en hauteur pour le transport

22

Pour transporter la table, tu peux la rabattre entièrement et la sécuriser avec la vis de poignée-étoile.

hoehenverstellbarer tisch selber bauen nicholas as 33
hoehenverstellbarer tisch selber bauen nicholas as 33

Consignes de sécurité

Important! Merci de lire attentivement ces informations.

Les instructions ont été rédigées avec le plus grand soin mais elles ne représentent qu'une possibilité de réalisation. Il est donc important d'évaluer de façon réaliste ses propres capacités et en cas de doute de demander impérativement conseil auprès d'un spécialiste!

HORNBACH ne saurait être tenu pour responsable en cas de mauvaise utilisation des matériaux ou des outils ainsi qu'en cas de montage inapproprié ou incorrect.

  • Aucun meuble ne doit être utilisé pour grimper ni pour faire de la gymnastique. Afin d'éviter les chutes, faire prendre conscience du risque, en particulier aux enfants.
  • Lors de toutes les étapes de travail, porter un équipement de protection approprié.
  • Avant d'utiliser les éléments, poncer les surfaces brutes de sciage pour éviter les blessures (par ex. échardes).
  • Dans l'idéal, tous les bords doivent être travaillés avec une défonceuse (fraise avec un rayon min. de 3 mm). Si tu n'as pas de défonceuse, le bord doit être poncé manuellement à un rayon minimal de 2 mm.
  • Caisses à fruits BUILDIFY Les caisses à fruits ne sont destinées qu'au rangement d'objets légers. Pour éviter que le bois se fissure et se fende, effectue un pré-perçage des trous avec une fraise à percer.
  • Si tu respectes les indications de nos instructions, la charge maximale de la table ne doit pas dépasser 20 kg.
