Aménager un système de lit Campingbox pour Ducato/Crafter/Sprinter

Temps de lecture 5 min.
Aménager un système de lit Campingbox pour Ducato/Crafter/Sprinter

Découvre le lit pour voyager. Avec le lit gigogne Christoph de BUILDIFY, tu es équipé pour n‘importe quelle aventure. Il offre beaucoup de place pour dormir, s‘asseoir et ranger. Simplement pratique: emboîte, démarre, déplie et repose-toi.

campingmodul bett fuer ducato aufbauen as 02

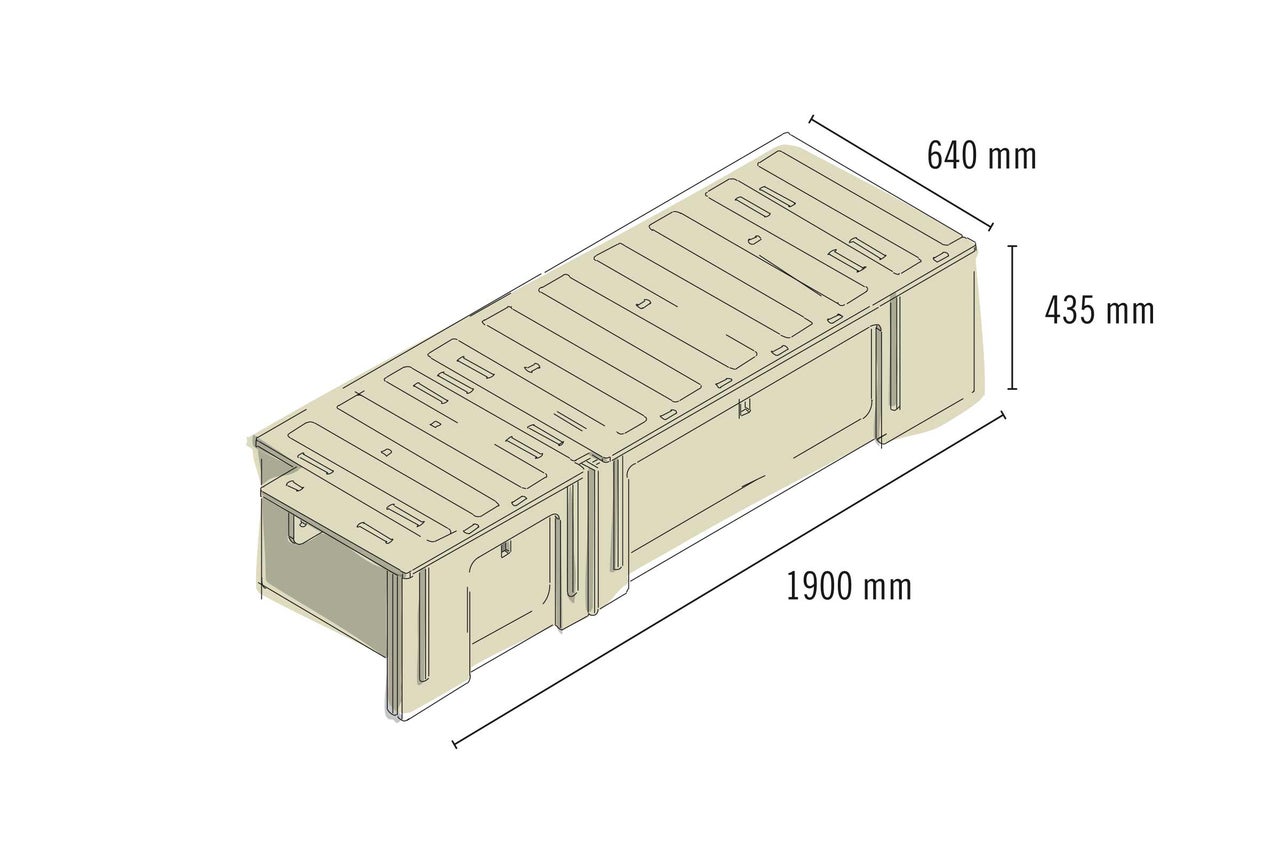

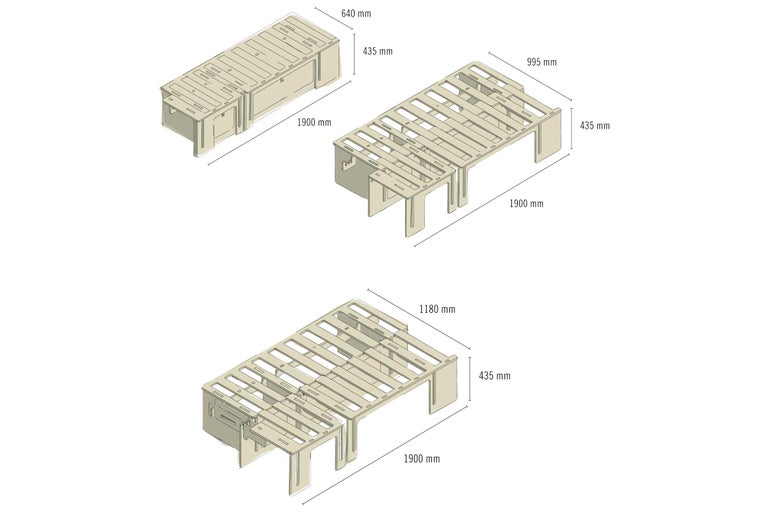

Déplié, le lit offre un espace de couchage max. de: L 1900 mm x l 1180 mm x h 435 mm. Replié, sa surface est de: L 1900 mm x l 640 mm x h 435 mm. La banquette dispose de deux compartiments de rangement aux dimensions: L 1045 mm x l 580 mm x h 320 mm et L 450 mm x l 580 mm x h 320 mm.

Si tu souhaites aménager ce lit dans ton combi VW, il existe un autre modèle Christoph un peu plus petit, aux dimensions adaptées. S'il te faut un lit légèrement plus petit, le lit gigogne Marco pour Ducato, Crafter, Sprinter ou VW est fait pour toi. Voici les instructions.

Ce dont tu auras besoin

Préparation

LU Bettsystem Zusatzartikel

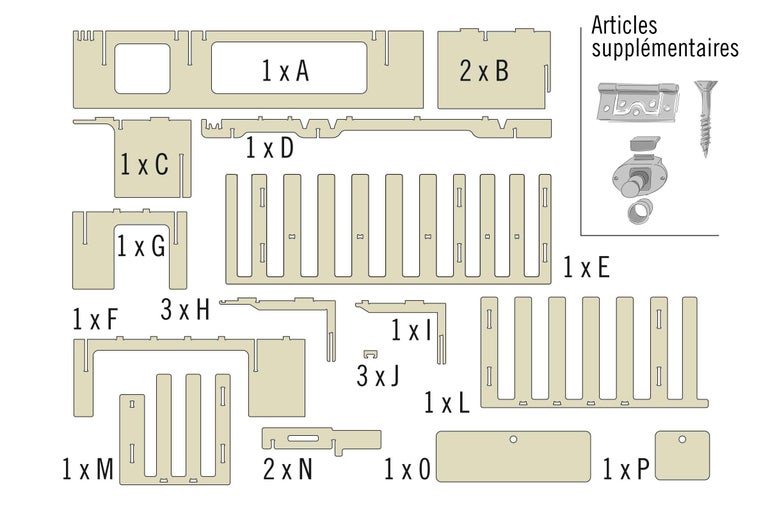

Sur cette illustration sont représentés tous les éléments du kit de montage pour le lit de camping. Pour l'aménagement, tu auras besoin également des articles supplémentaires présentés. Veille, lors de l'achat, à ce que le kit de montage passe dans ton véhicule.

Peinture & protection du bois

Tu peux aussi évidemment, enduire la Campingbox de laque et de lasure HORNBACH dans ta couleur préférée. Si tu veux protéger le bois, utilise l'huile pour bois incolore HORNBACH.

Etapes de travail

Monter le cadre de la Campingbox

01

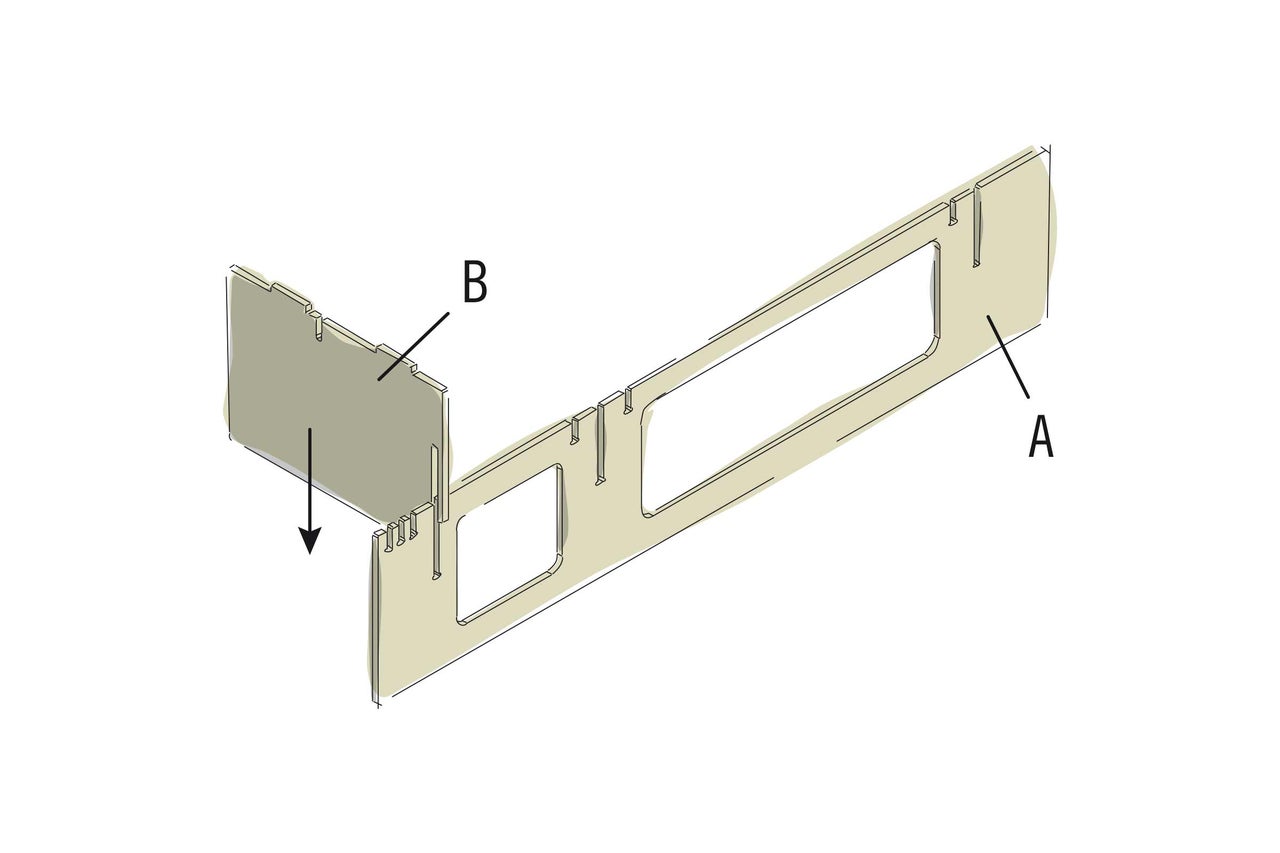

Pose la façade (A) debout et emboîte le premier élément de paroi (B) dans la fente gauche de la façade.

campingmodul bett fuer ducato aufbauen as 03
campingmodul bett fuer ducato aufbauen as 03
02

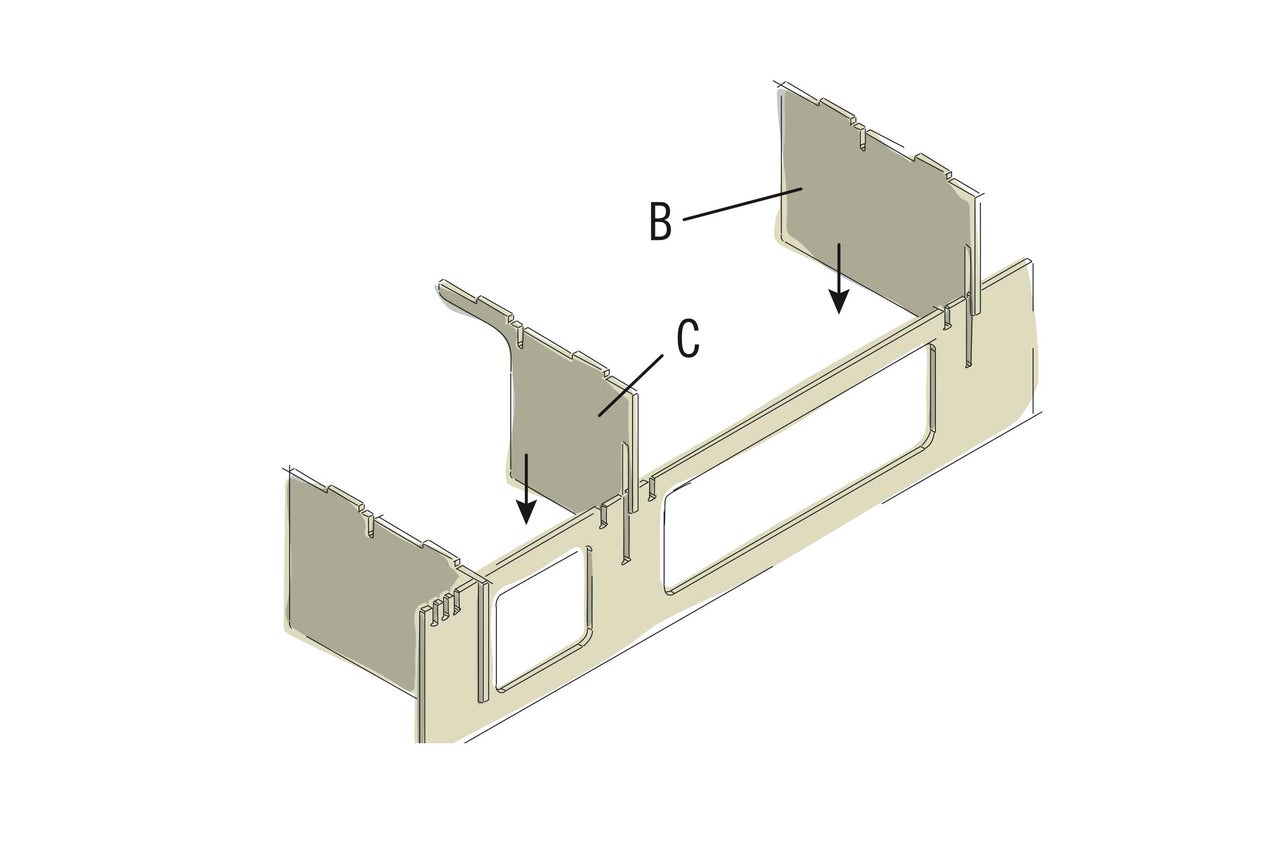

Emboîte le deuxième élément de paroi (B) dans la fente arrière et dans la fente du milieu la paroi intermédiaire (C). Les éléments doivent ensuite être alignés en haut.

campingmodul bett fuer ducato aufbauen as 04
campingmodul bett fuer ducato aufbauen as 04
03

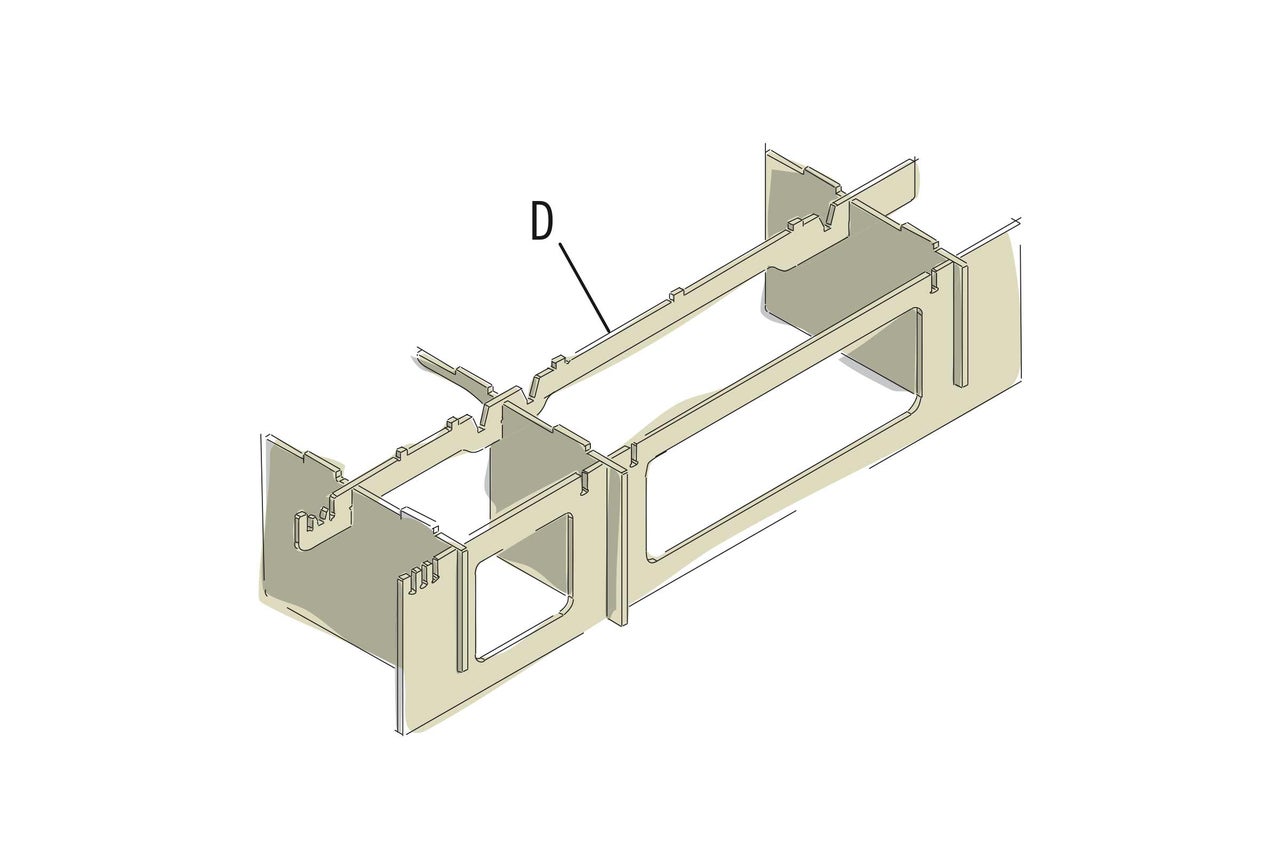

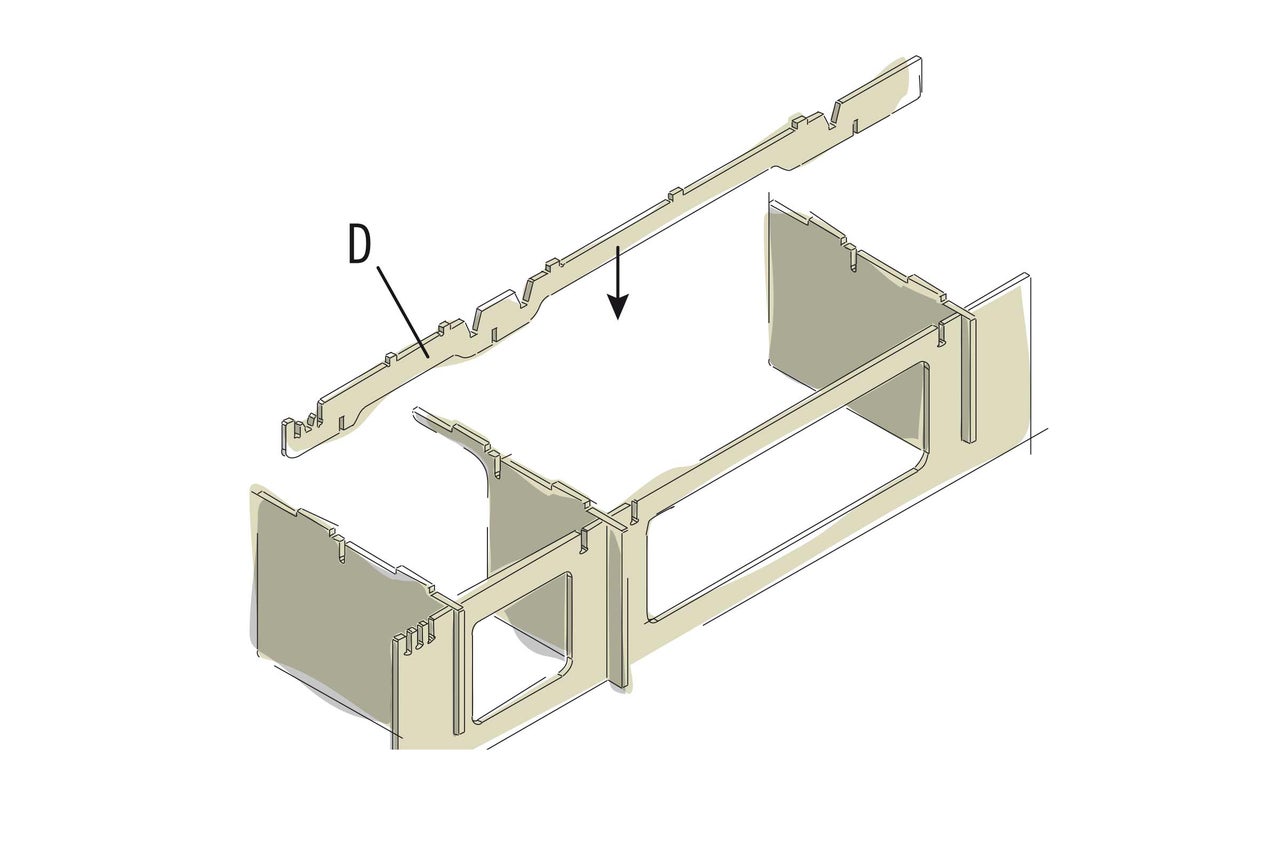

Relie les trois éléments de paroi à l'aide de l'étai (D). L'étai est posé sur le côté, par dessus les deux faces.

campingmodul bett fuer ducato aufbauen as 05
campingmodul bett fuer ducato aufbauen as 05
04

Les bords supérieurs de l'étai et des parois doivent être alignés.

campingmodul bett fuer ducato aufbauen as 06
campingmodul bett fuer ducato aufbauen as 06
05

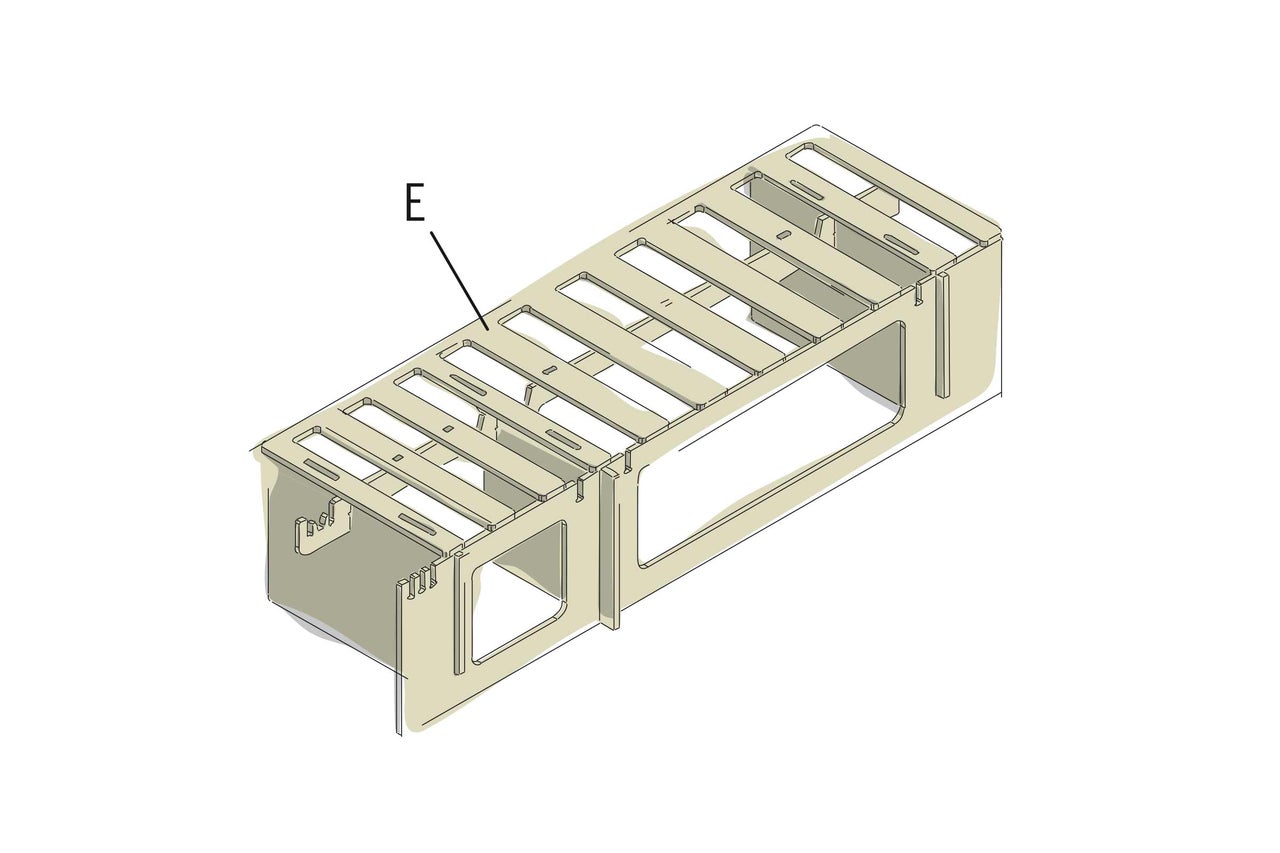

Pose le panneau de recouvrement à lattes (E) sur la partie inférieure montée précédemment, de manière à ce que tous les tenons s'insèrent correctement dans les rainures pré-découpées du panneau de recouvrement. Appuie fort sur le panneau de recouvrement.

campingmodul bett fuer ducato aufbauen as 07
campingmodul bett fuer ducato aufbauen as 07

Utiliser un marteau en caoutchouc blanc

Si les raccords s'assemblent difficilement, tu peux t'aider d'un marteau en caoutchouc. Utiliser de préférence un marteau en caoutchouc blanc et donner uniquement des coups légers.

Monter l'élément gigogne large du lit de camping

06

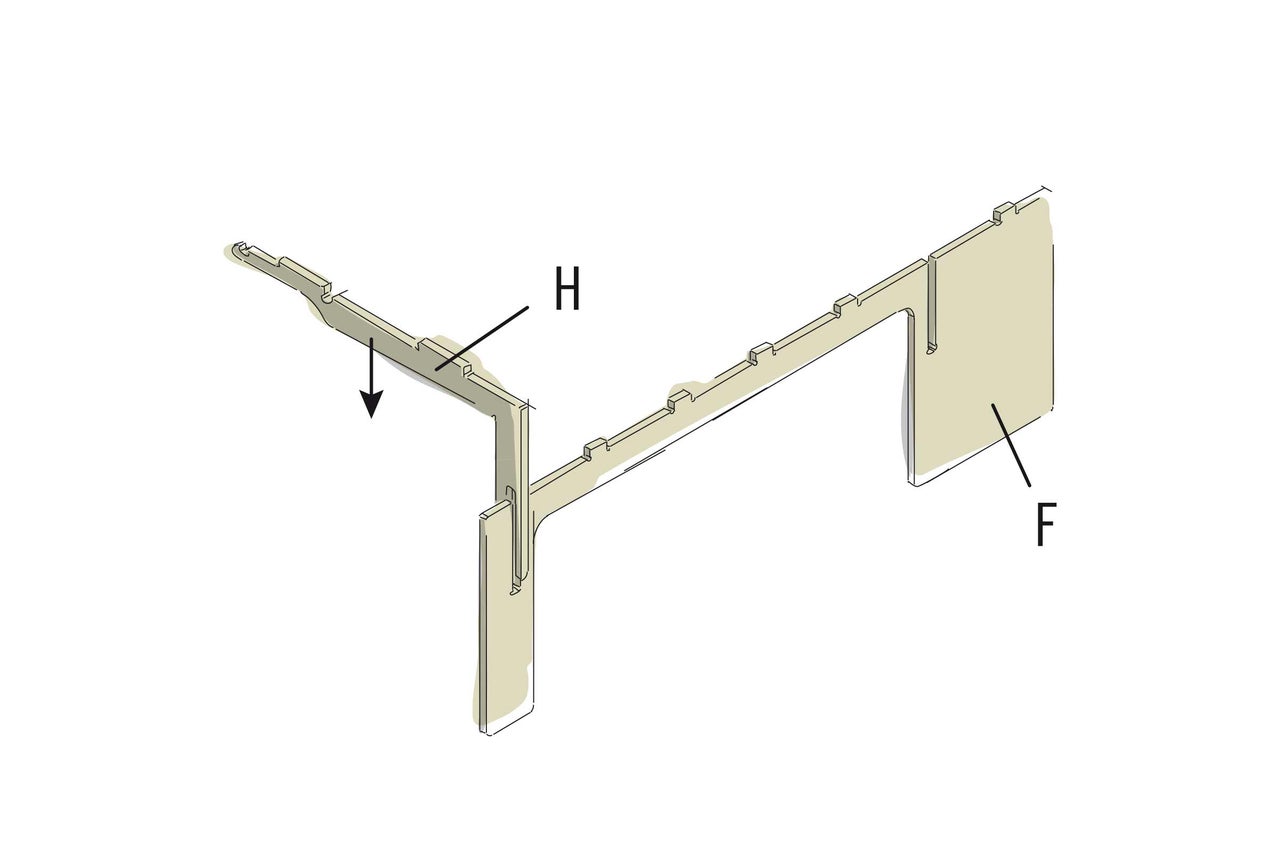

Emboîte le premier étai coudé (H) dans la fente gauche de la façade (F).

campingmodul bett fuer ducato aufbauen as 08
campingmodul bett fuer ducato aufbauen as 08
07

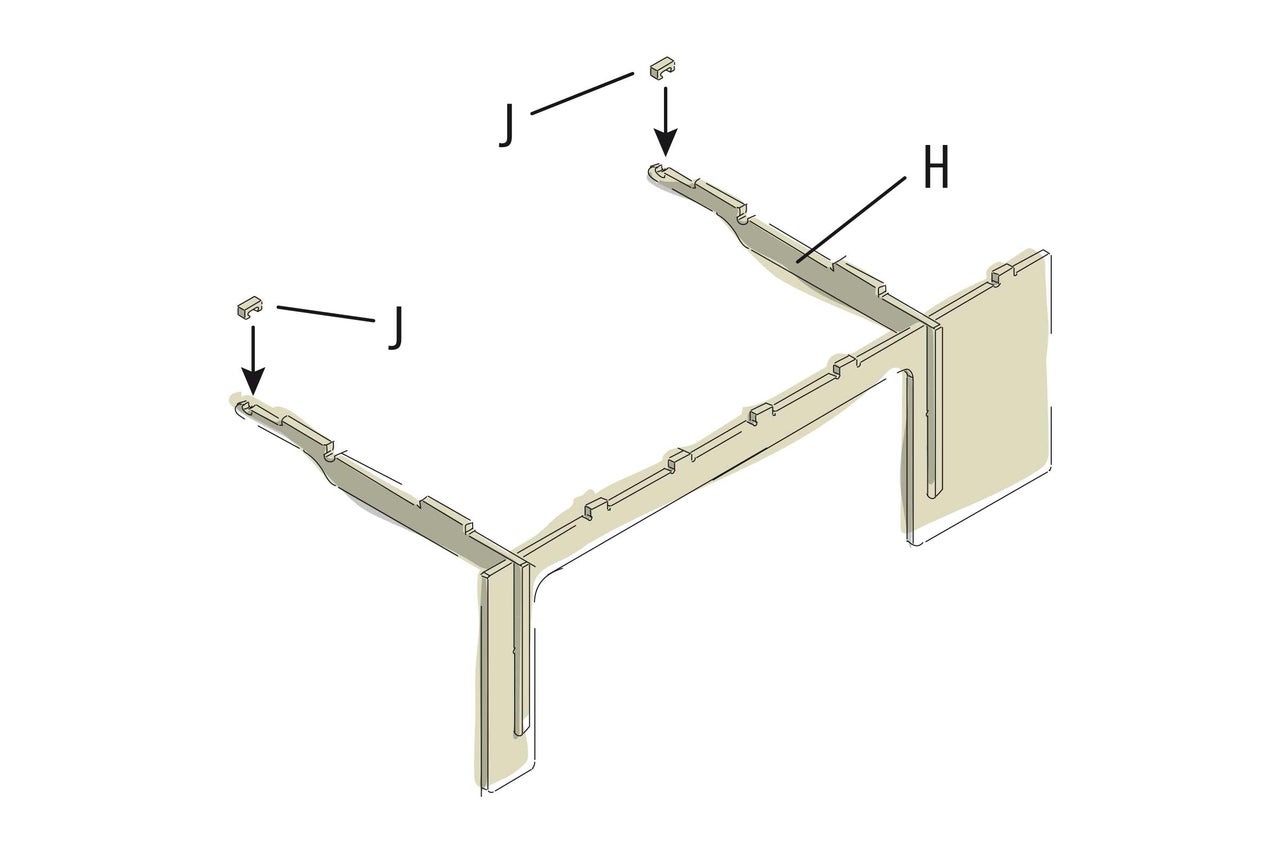

Sur les butoirs (J), retire au papier abrasif, les petites échardes dues à la fabrication,. Emboîte le butoir (J) dans la rainure à l'extrémité de l'étai coudé – voir également le schéma détaillé suivant. Monte le deuxième étai coudé également avec le butoir.

campingmodul bett fuer ducato aufbauen as 09
campingmodul bett fuer ducato aufbauen as 09
08

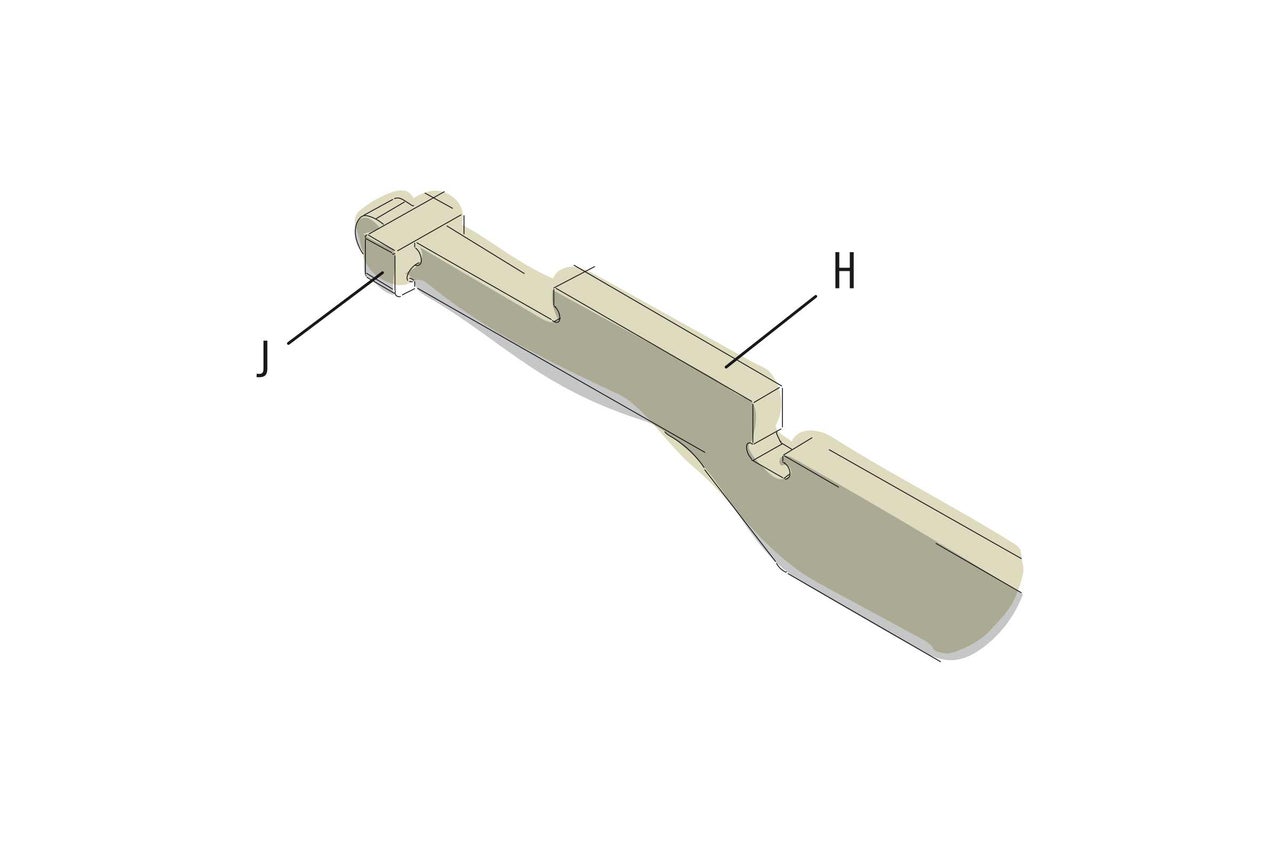

Le butoir empêche l'élément gigogne de sortir du cadre.

campingmodul bett fuer ducato aufbauen as 10
campingmodul bett fuer ducato aufbauen as 10
09

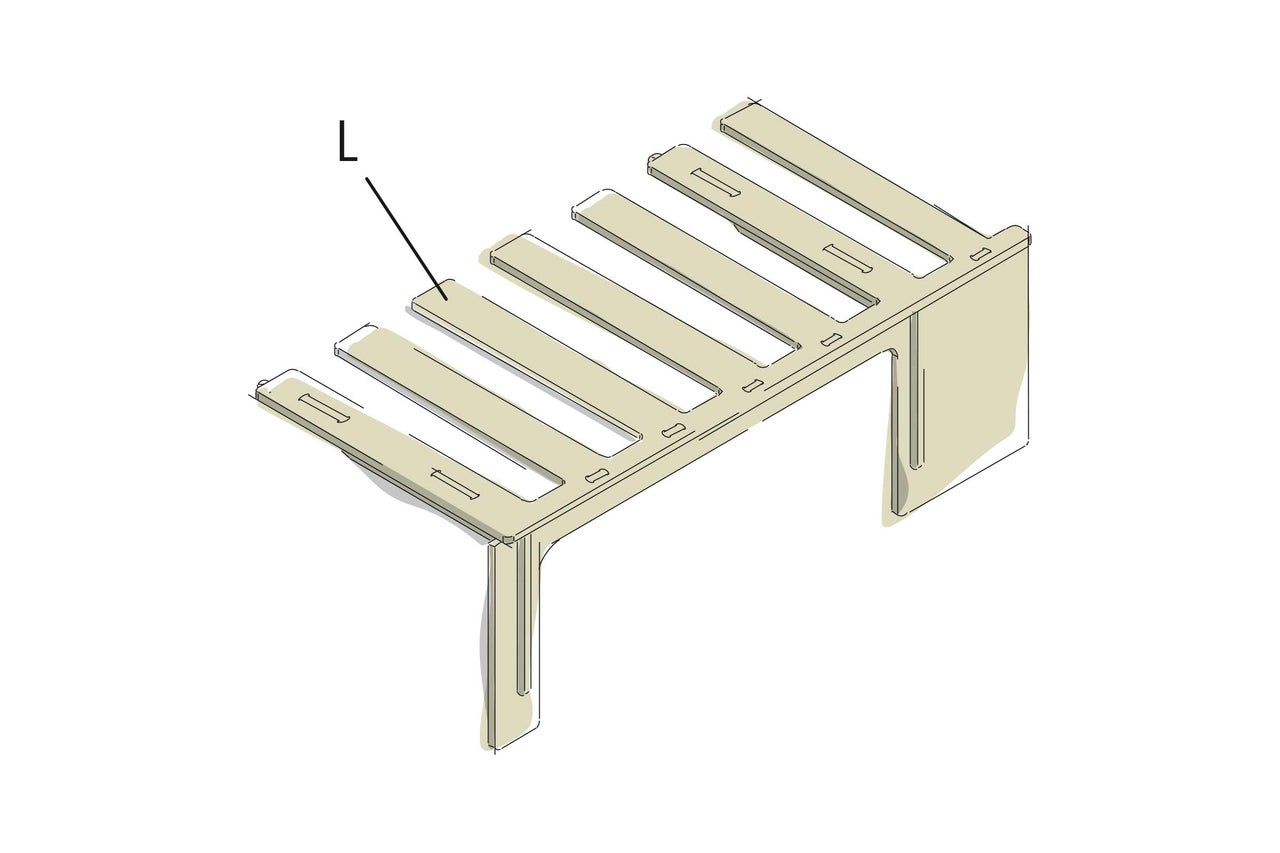

Pose le panneau de recouvrement à lattes (L) sur la partie inférieure montée précédemment. Les tenons doivent s'insérer correctement dans les rainures pré-découpées.

campingmodul bett fuer ducato aufbauen as 11
campingmodul bett fuer ducato aufbauen as 11

Monter l'élément gigogne court du lit de camping

10

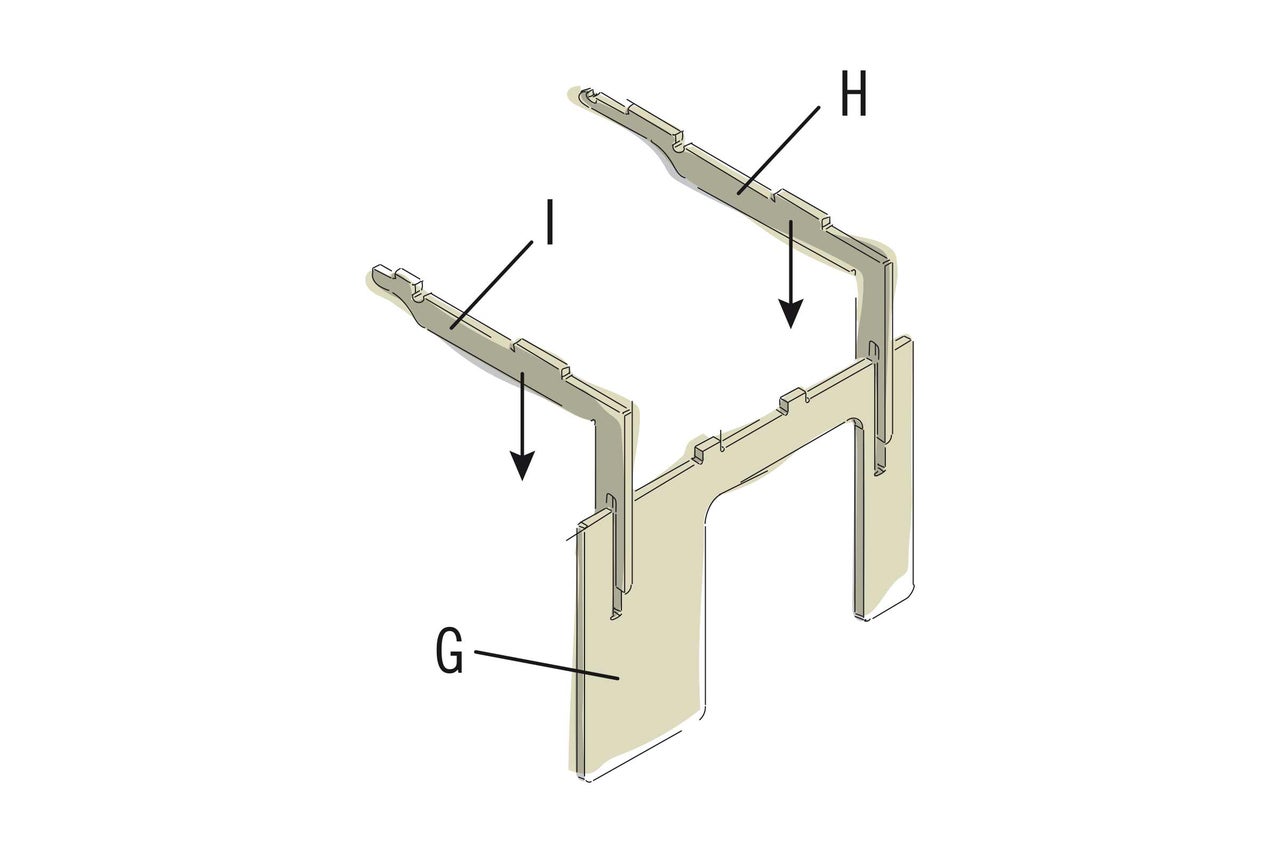

Emboîte l'étai coudé (I) dans la fente gauche et l'étai coudé (H) dans la fente droite de la façade (G).

campingmodul bett fuer ducato aufbauen as 12
campingmodul bett fuer ducato aufbauen as 12
11

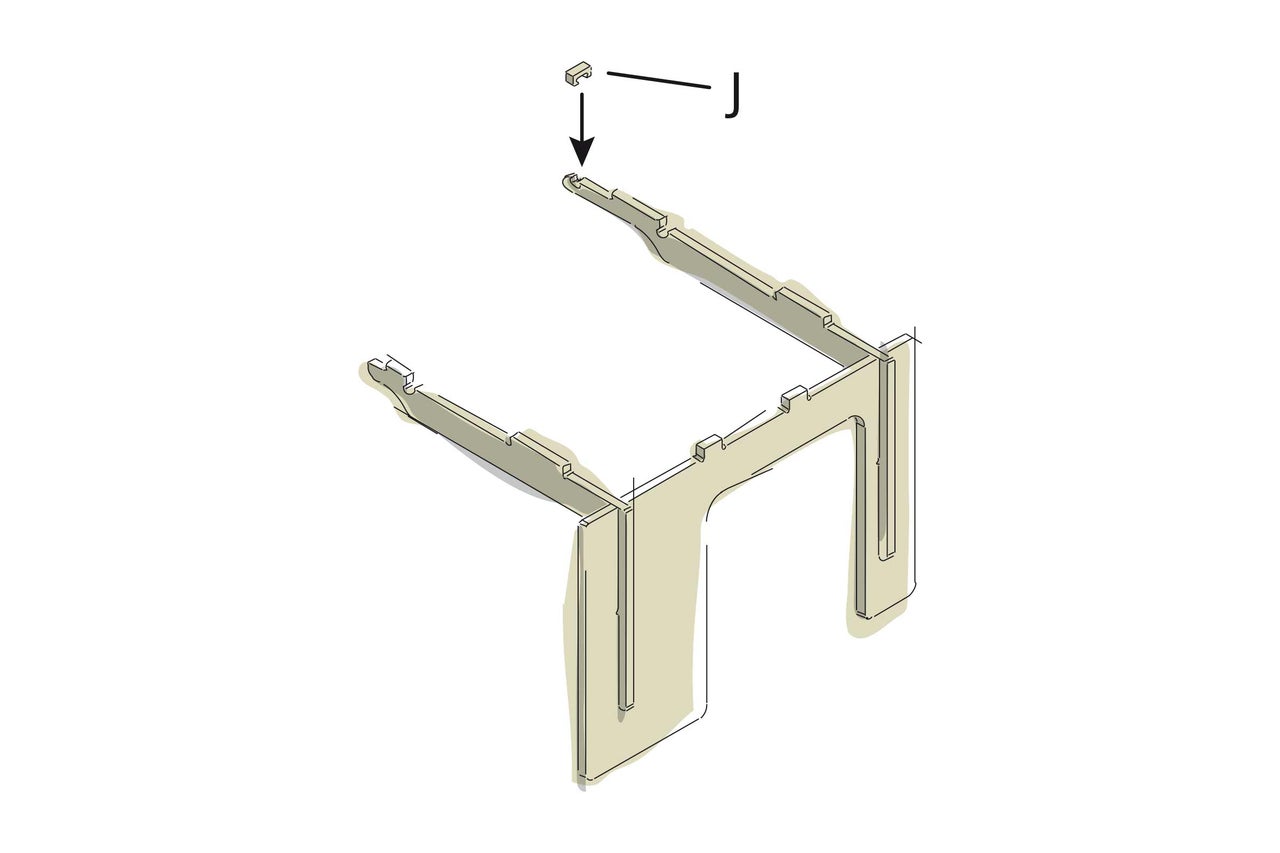

Sur le butoir (J), retire comme précédemment les petites échardes au papier abrasif. Emboîte le butoir dans la rainure arrière de l'étai coudé (H).

campingmodul bett fuer ducato aufbauen as 13
campingmodul bett fuer ducato aufbauen as 13
12

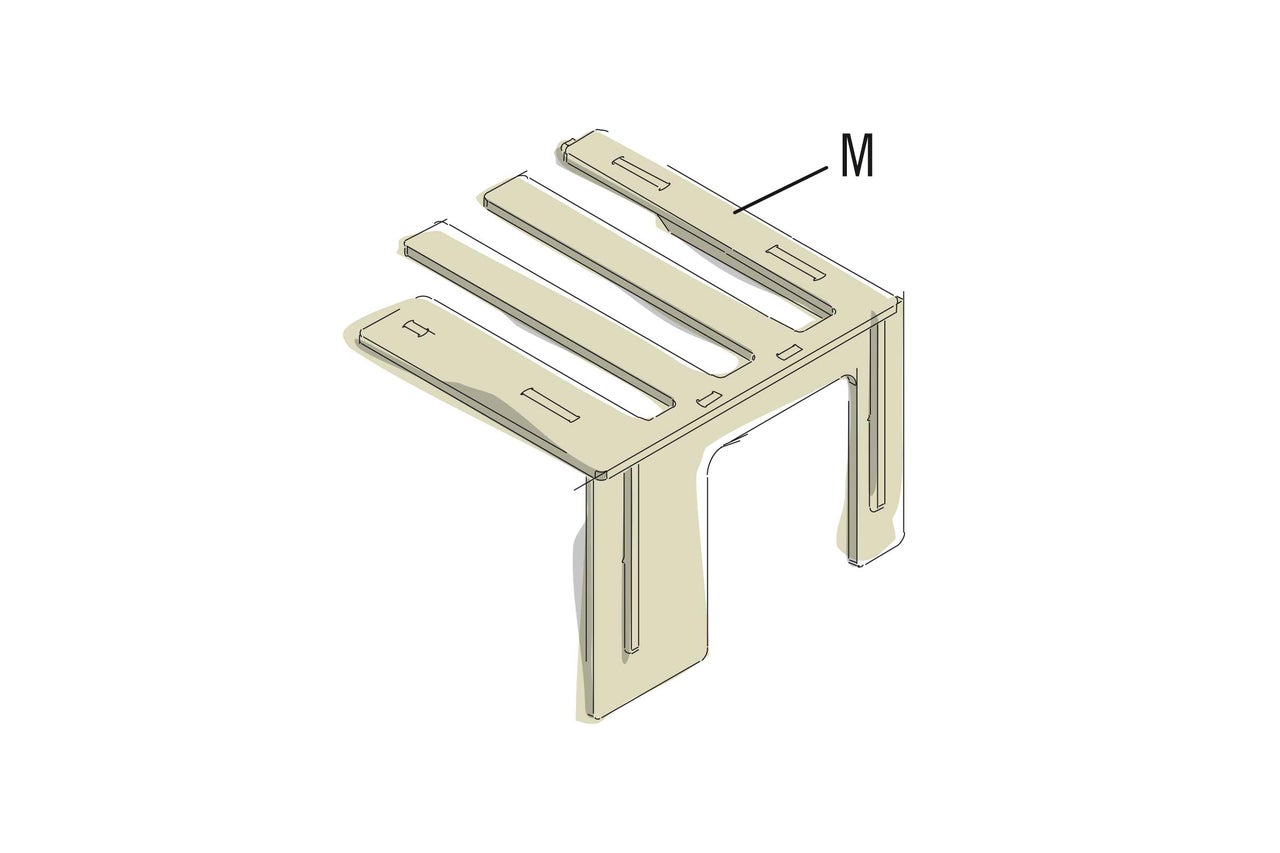

Monte le panneau de recouvrement à lattes (M) sur la partie inférieure montée précédemment.

campingmodul bett fuer ducato aufbauen as 14
campingmodul bett fuer ducato aufbauen as 14

Monter la porte des compartiments de rangement

13

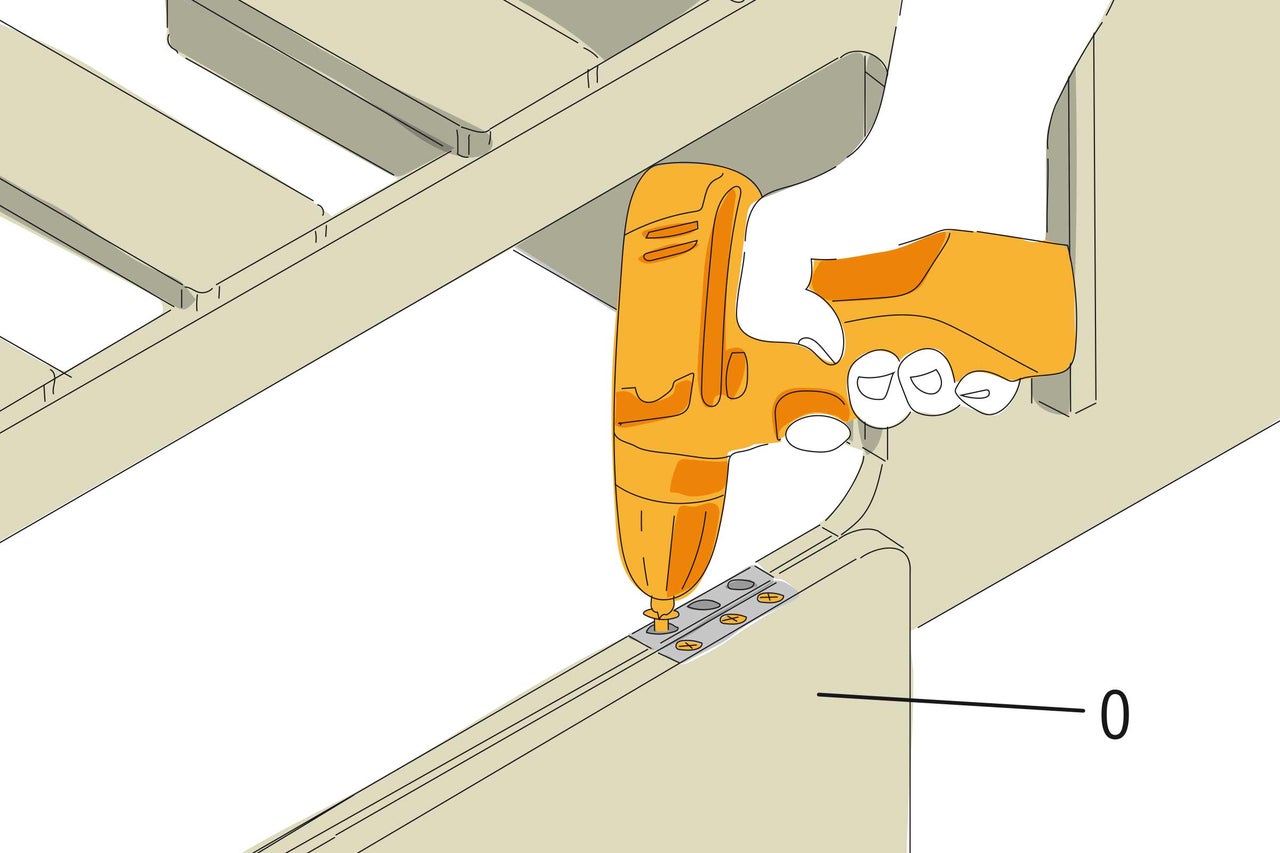

Fixe chaque porte (0 + P) aux ouvertures du cadre à l'aide de deux charnières. Commence pour cela par visser les charnières à la partie courte des portes, puis aux ouvertures du cadre.

campingmodul bett fuer ducato aufbauen as 15
campingmodul bett fuer ducato aufbauen as 15
14

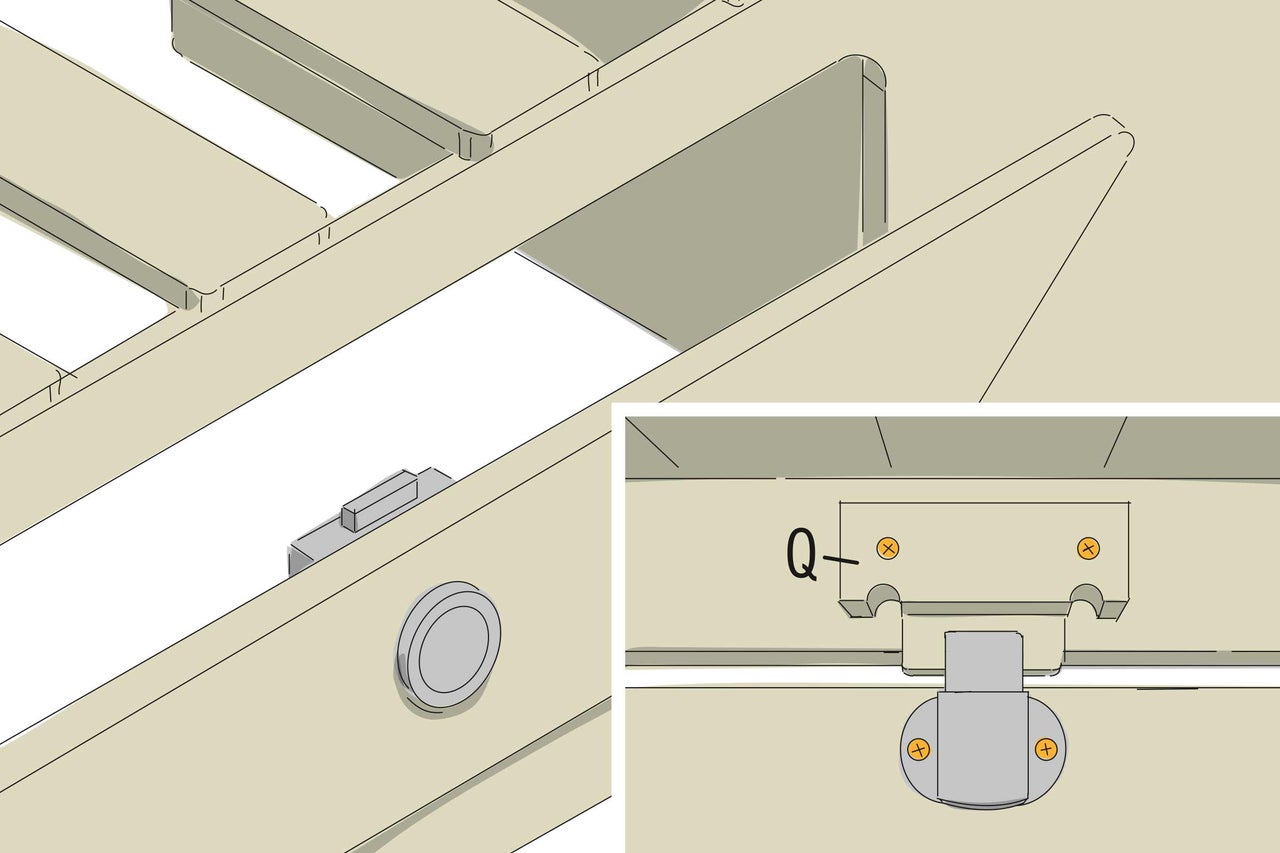

La serrure pour meuble Push Lock est ensuite montée. Poser pour cela par l'intérieur, la butée fournie avec la Campingbox adaptée à la serrure pour meuble Push Lock.

campingmodul bett fuer ducato aufbauen as 16
campingmodul bett fuer ducato aufbauen as 16

Assembler les éléments de la Campingbox

15

Pose l'élément gigogne court à l'extrémité gauche du cadre et sors-le en le tirant vers l'avant.

campingmodul bett fuer ducato aufbauen as 17
campingmodul bett fuer ducato aufbauen as 17
16

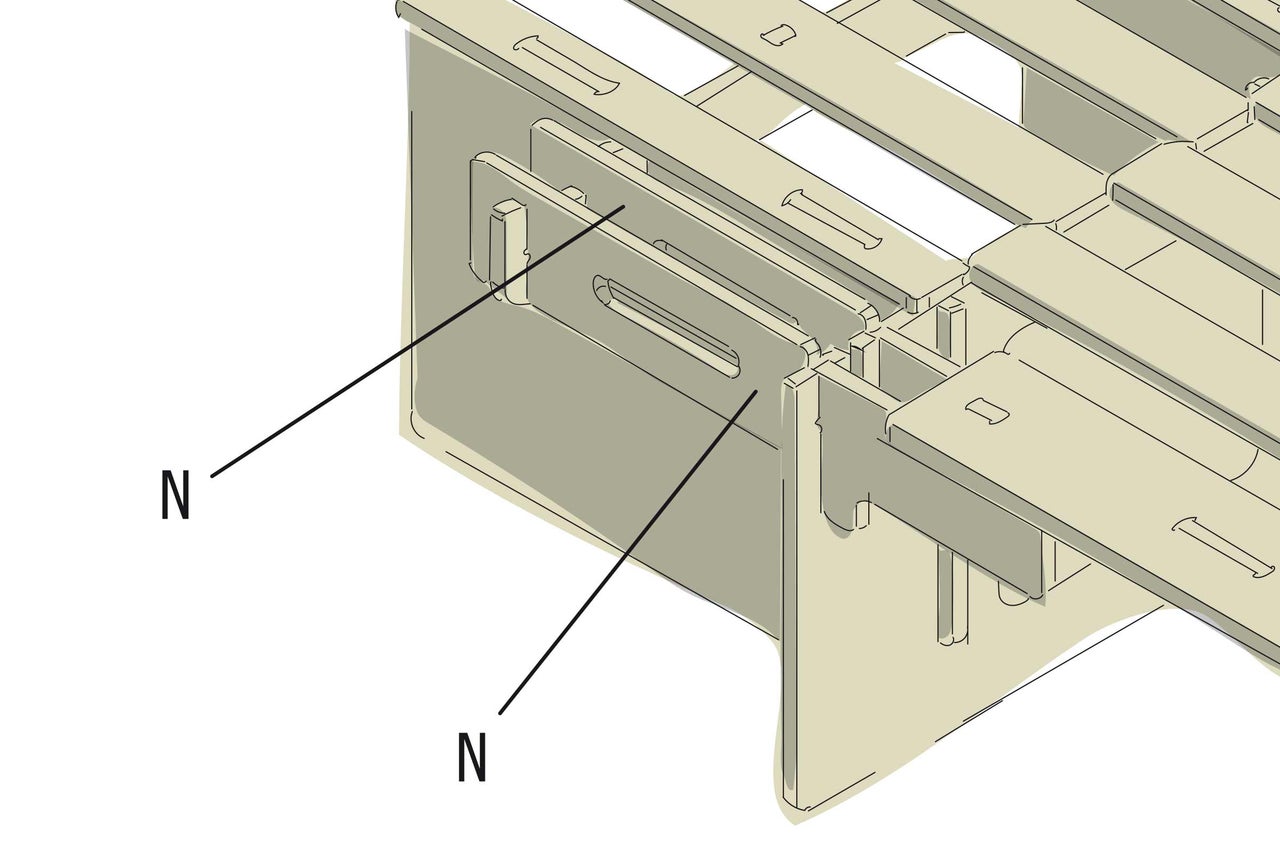

Insère les deux cales (N) dans les rainures de l'étai (D) placé au dessus et de la façade.

campingmodul bett fuer ducato aufbauen as 18
campingmodul bett fuer ducato aufbauen as 18
17

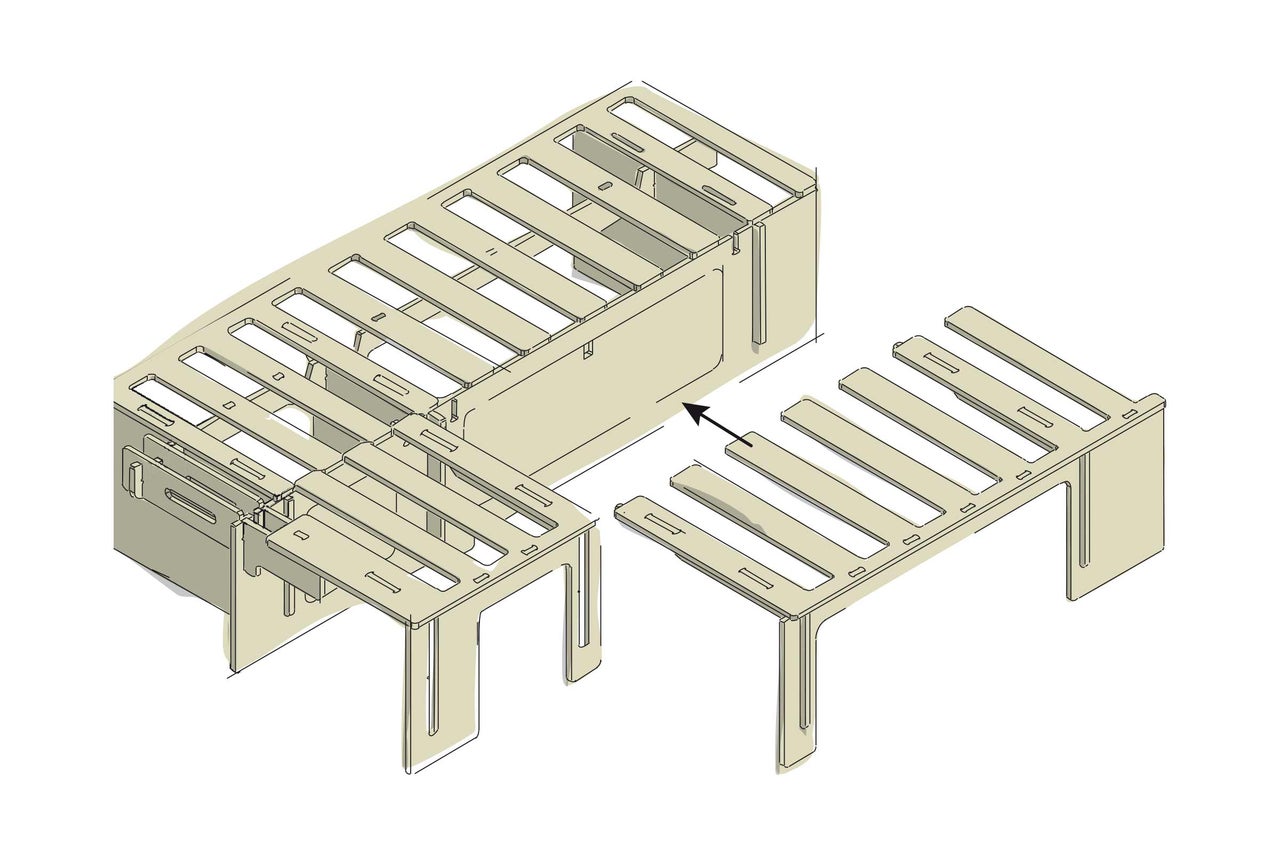

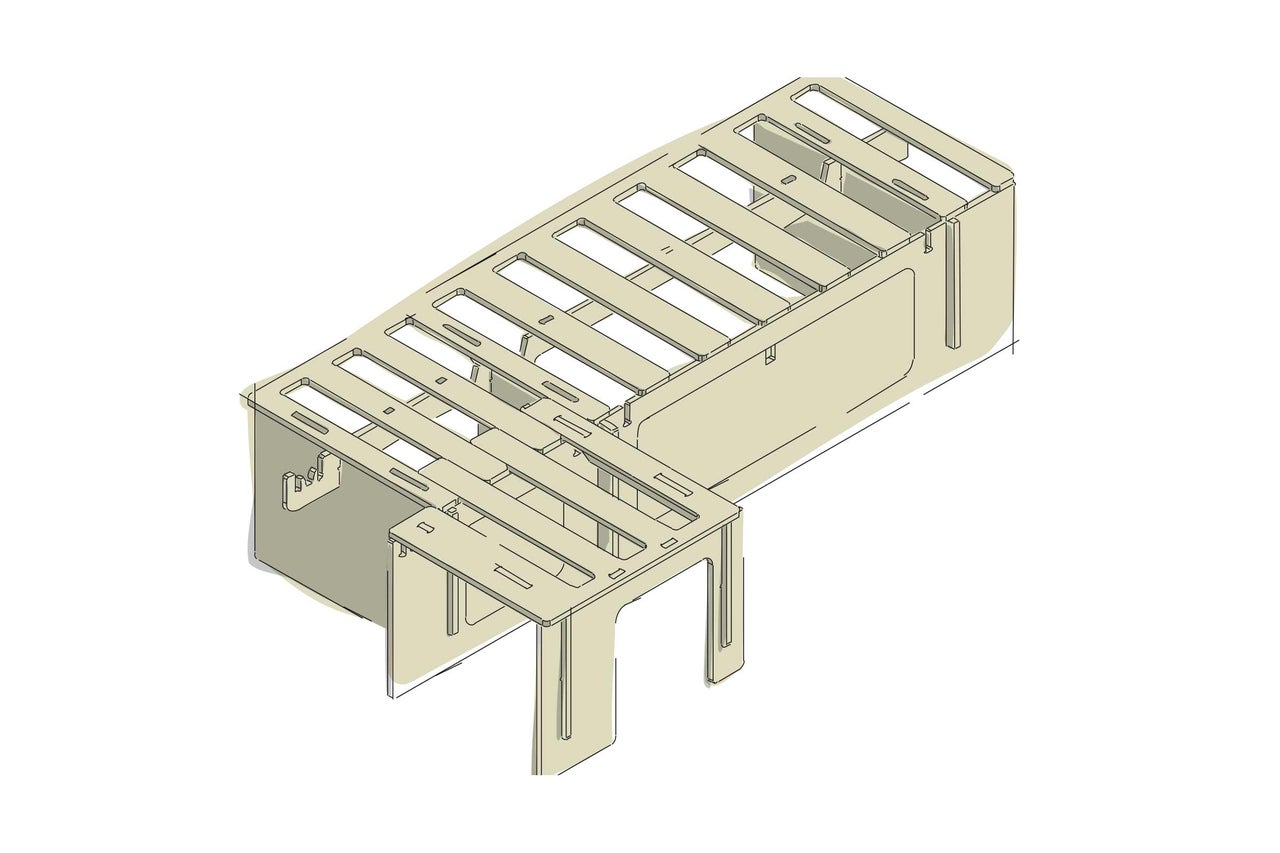

Pose également l'élément gigogne large.

campingmodul bett fuer ducato aufbauen as 19
campingmodul bett fuer ducato aufbauen as 19
18

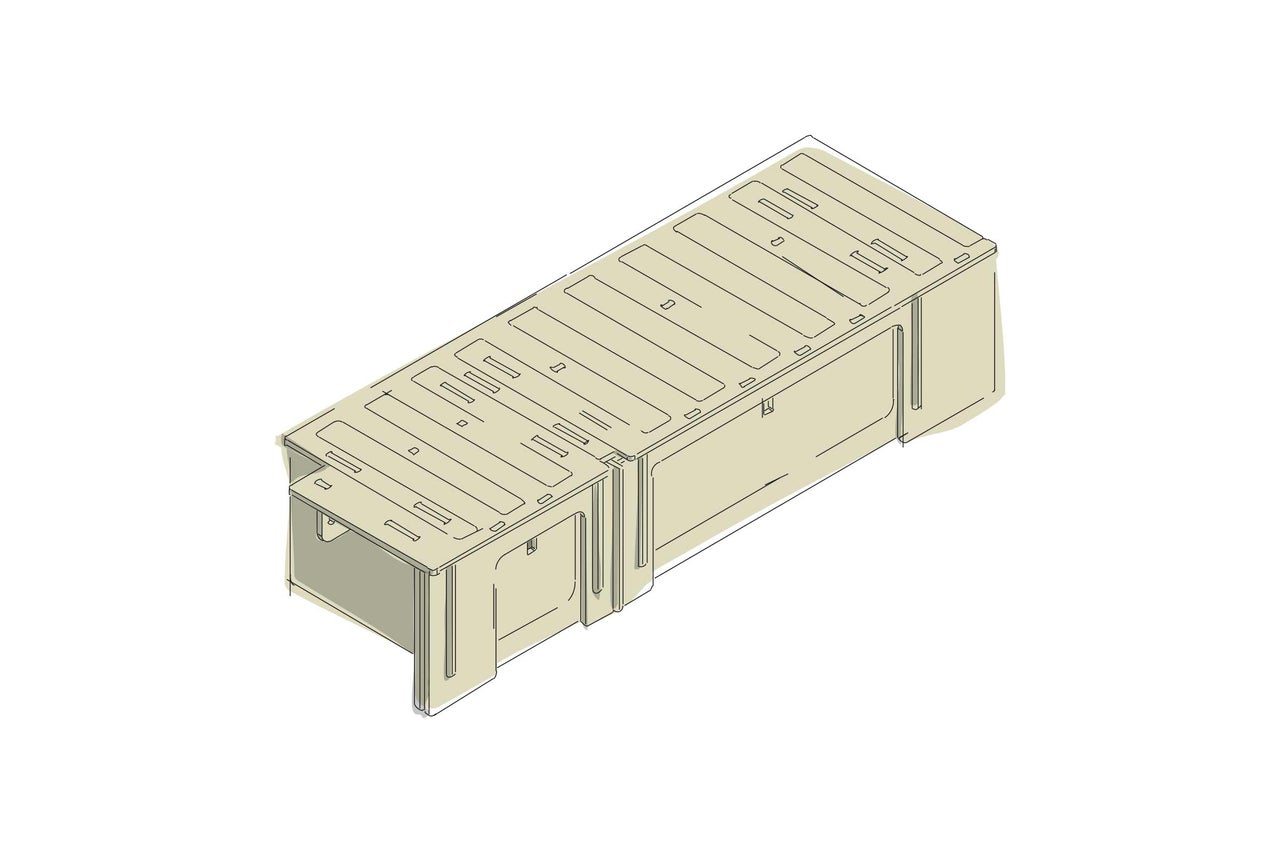

Replié, on obtient une banquette, et déplié, un lit pour ton fourgon. Derrière les deux portes se cache un espace de rangement très utile.

campingmodul bett fuer ducato aufbauen as 20
campingmodul bett fuer ducato aufbauen as 20
campingmodul bett fuer ducato aufbauen as 21
