Vor der Montage eines neuen automatischen Gurtwicklers musst Du den alten Rollladengurt ausbauen. Lass den Rollladen ganz herunter, bis die Lamellen vollständig geschlossen sind. Löse die Verschraubungen der Abdeckplatte der alten Rolle.
Anleitung
Rollladengurt wechseln
Ist Dein Rollladengurt gerissen, kannst Du ihn austauschen. Kasten auf, alte Rolle raus, neue rein. Damit Du nicht aus Deiner Rolle fällst, zeigen wir Dir Schritt für Schritt, wie Du Deinen Rollladengurt wechseln und eine automatische Steuerung programmieren kannst. Los geht's!
Rollladengurt wechseln: Überblick
Es ist passiert, Dein Rollladengurt ist gerissen. Keine Panik! Einen Rollladengurt zu wechseln, ist ein Projekt, dass Du mit etwas Geduld selbst in die Hand nehmen kannst. Prüfe erst mal, ob der Gurt gerissen ist, oder ob er sich vom Gurtwickler gelöst hat. Ist letzteres passiert, kannst Du den Gurtwickler einfach öffnen und Gurtband fixieren. Fertig. Ist der gerissen, musst Du den
Alten Rollladengurt ausbauen
1

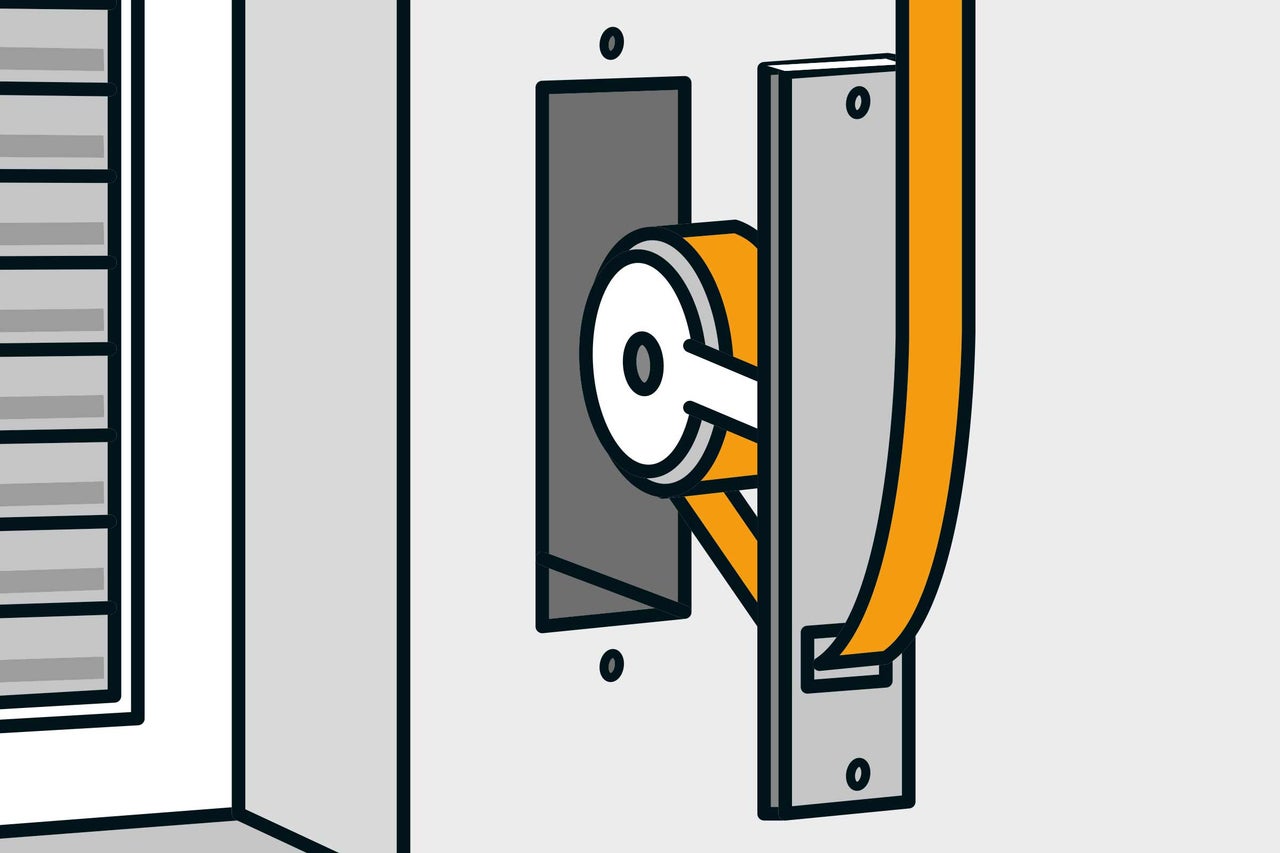

Rollladen schließen & Verschraubungen lösen
2
Rollladengurt entfernen
Achtung: Verletzungsgefahr durch die vorgespannte Feder des Wickelrades! Entspanne die Feder vorsichtig von Hand. Nimm den Rollladengurt aus der Wandöffnung heraus. Wickel das Gurtband ab und löse es vom Wickelrad.
3
Rollladengurt wechseln: Band zuschneiden

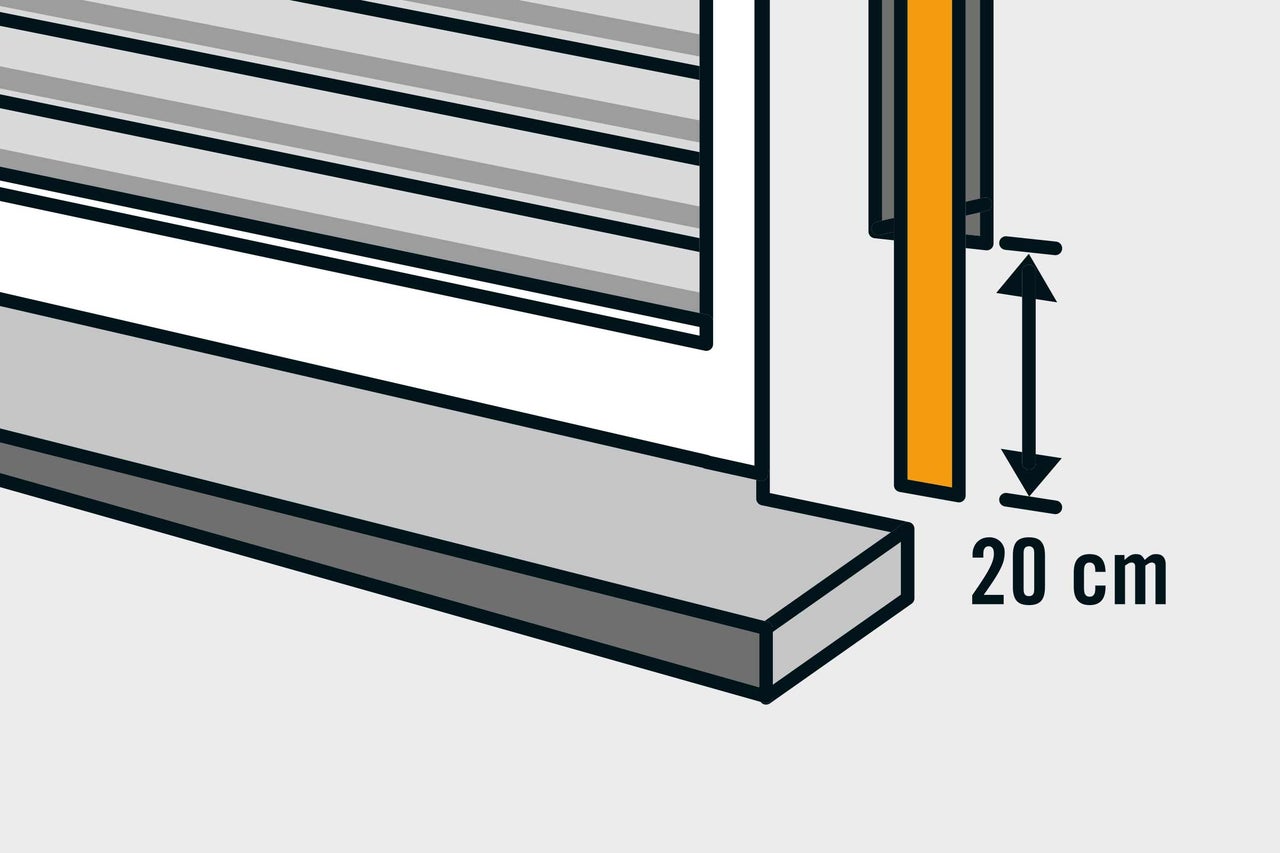

Spanne das Gurtband über der Wandöffnung, markiere es 20 cm unterhalb der Wandöffnung und trenne es ab.
4

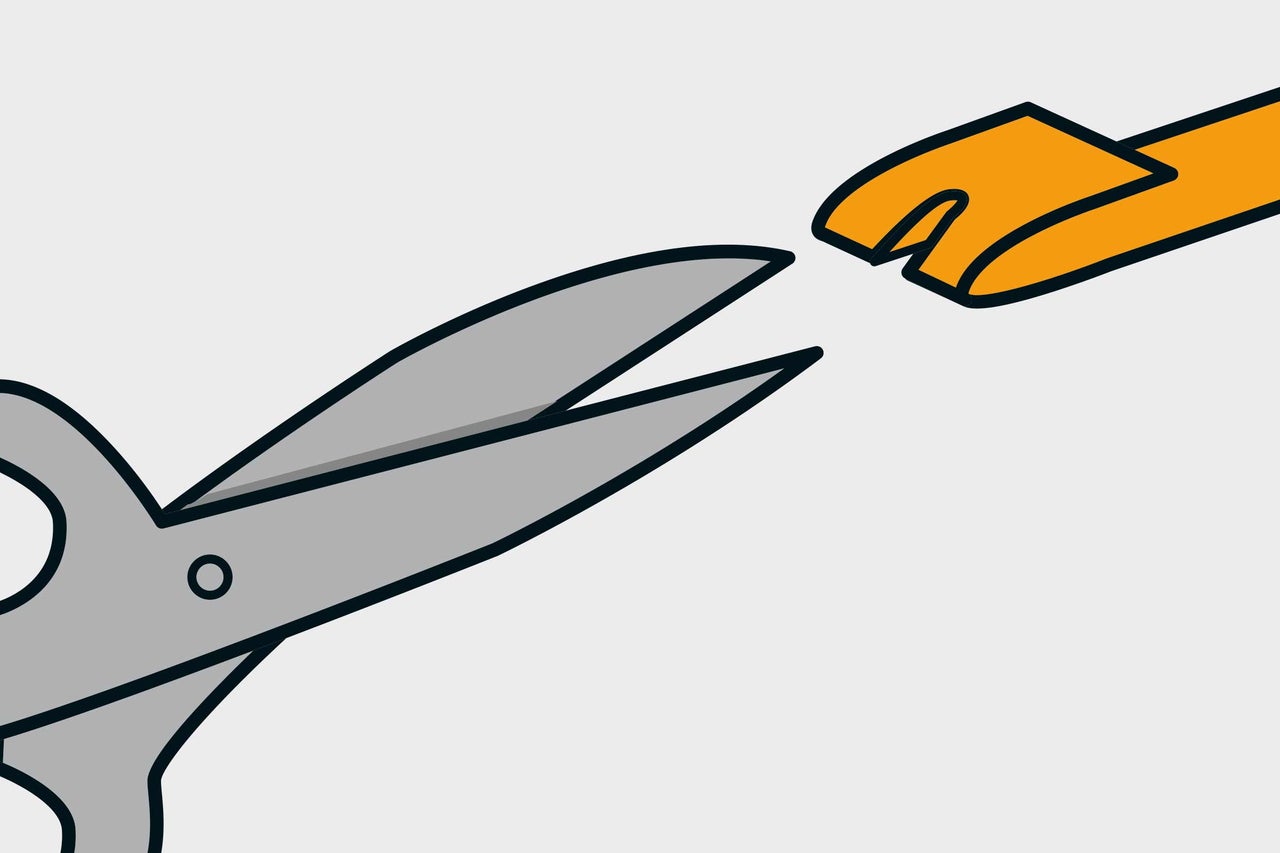

Gurtband für die Befestigung vorbereiten
Schlage das Ende des Gurtbandes 2 cm um und schneide in die Gurtmitte einen kurzen Schlitz. So kannst Du das Gurtband später in den Haken auf dem Wickelrad einhaken.
Neuen Rollladengurt einsetzen
5
Wandöffnung für Rollladengurt ausmessen

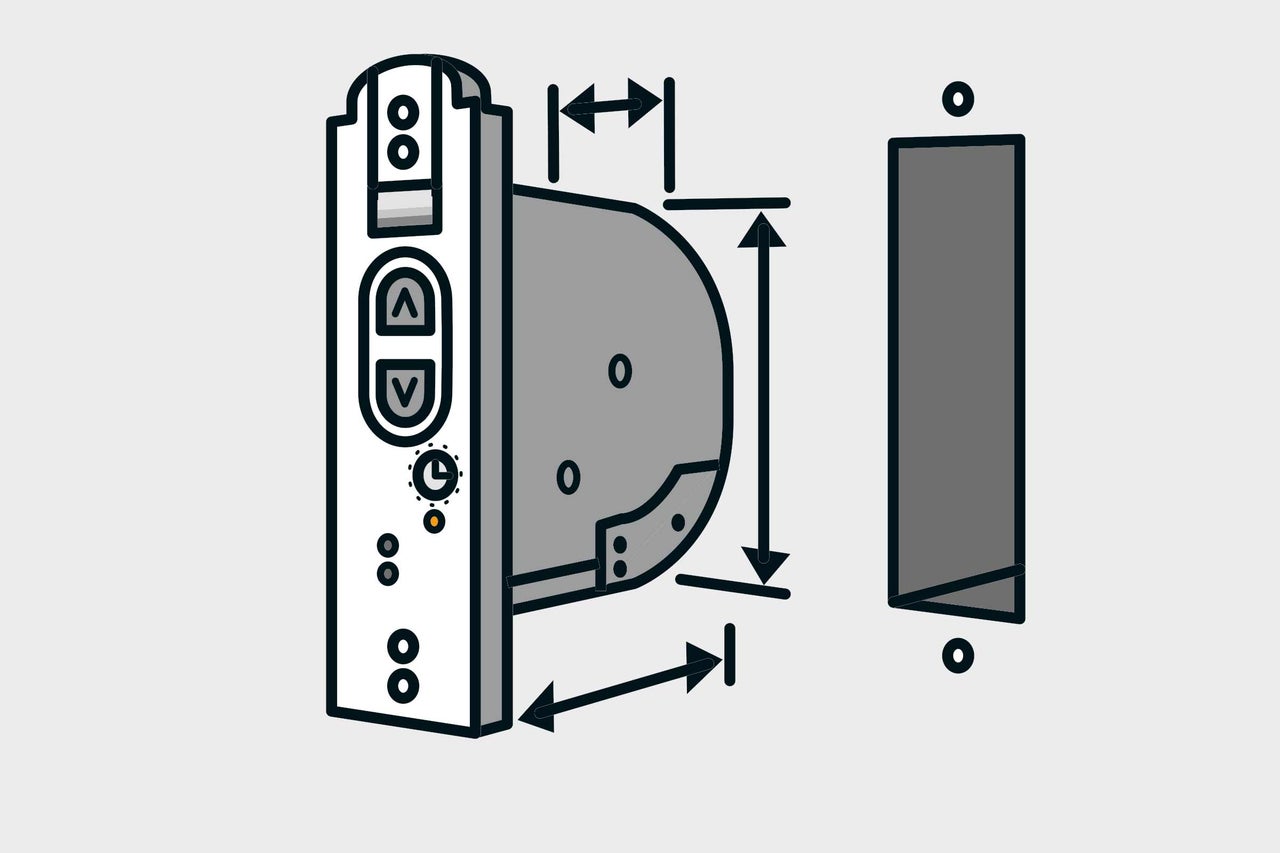

Um den Rollladengurt austauschen zu können, muss die Wandöffnung ausreichend groß sein. Prüfe die Öffnung vor dem Einbau des neuen Gurtwicklers. Dieser darf nicht am Mauerwerk anliegen, sonst kann es zur Geräuschbildung kommen.
6
Rollladenantrieb anschließen

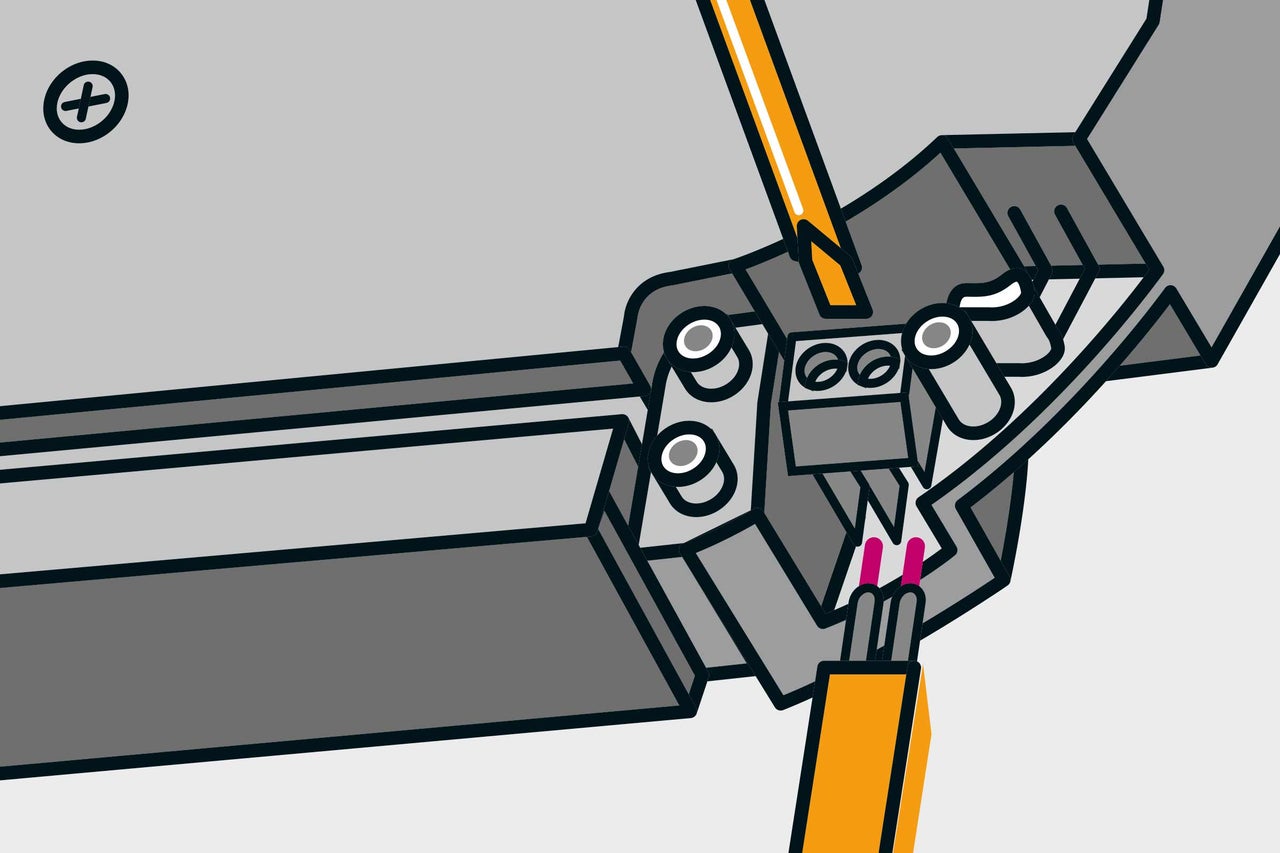

Schließe den Rollladenantrieb im spannungslosen Zustand an. Verwende den durch den Hersteller vorgeschriebenen Leitungstyp, z. B. H03VVH2-F 2 x 0,75 mm2.
Wichtig: Der elektrische Anschluss des Rollladenantriebes darf nur durch eine zugelassene Elektrofachkraft erfolgen.
7
Rollladengurt wechseln: Kabelkanal verlegen
Verlege das Kabel im Kabelkanal des Gehäuses, damit es beim Einbau nicht beschädigt wird. Bringe zum Schluss die Zugentlastung an.
8

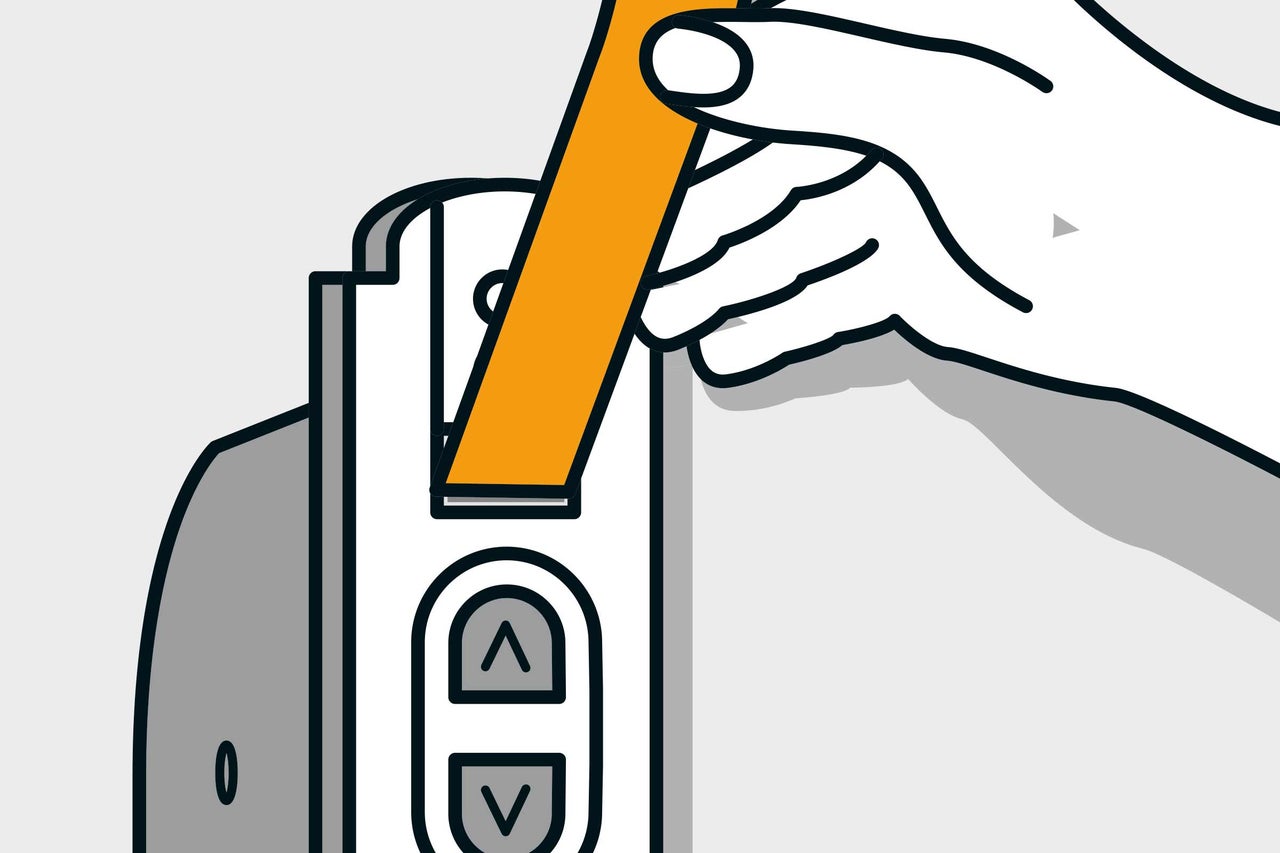

Rollladengurt im Gehäuse fixieren
Um das Gurtband fixieren zu können, musst Du es erst mal in das Gehäuse des Rollladengurts einführen.
9

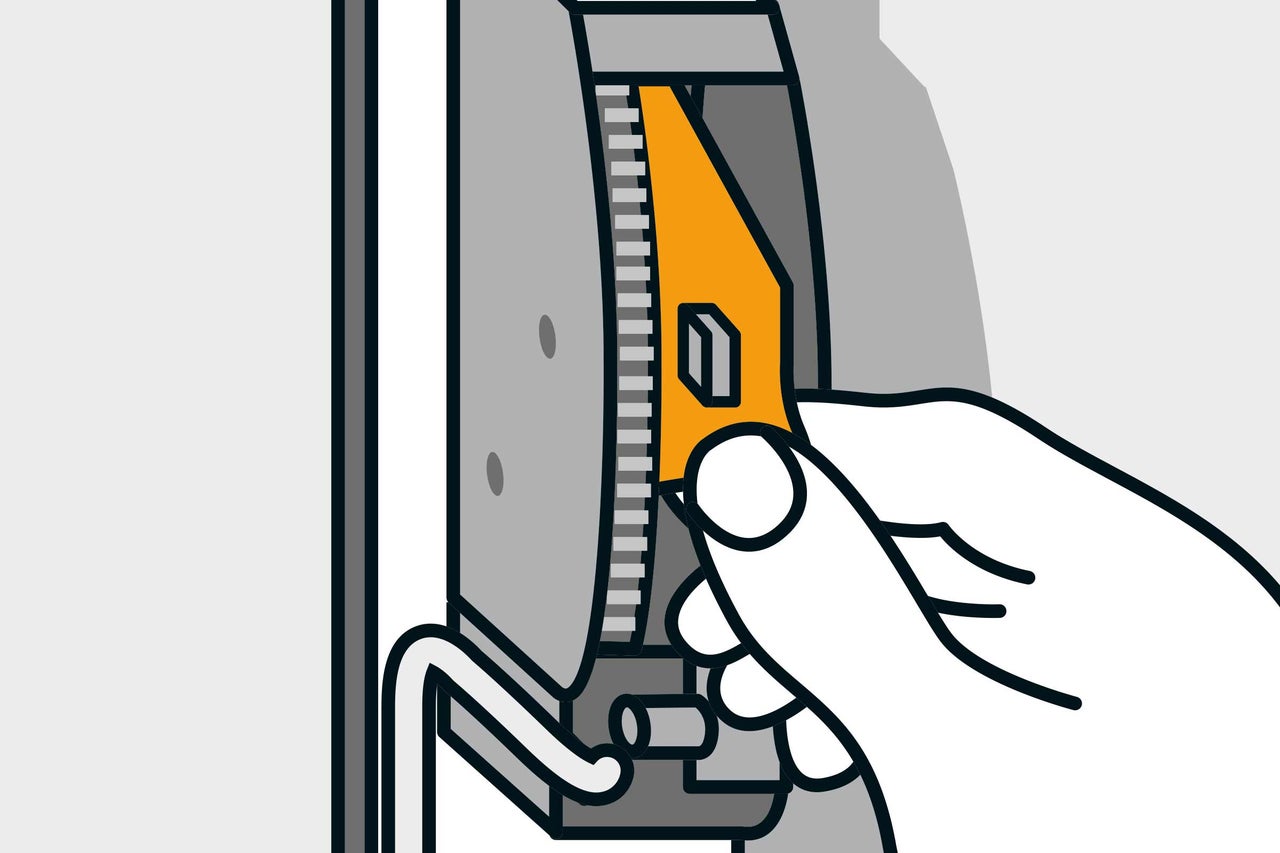

Gurtband am Befestigungshaken fixieren

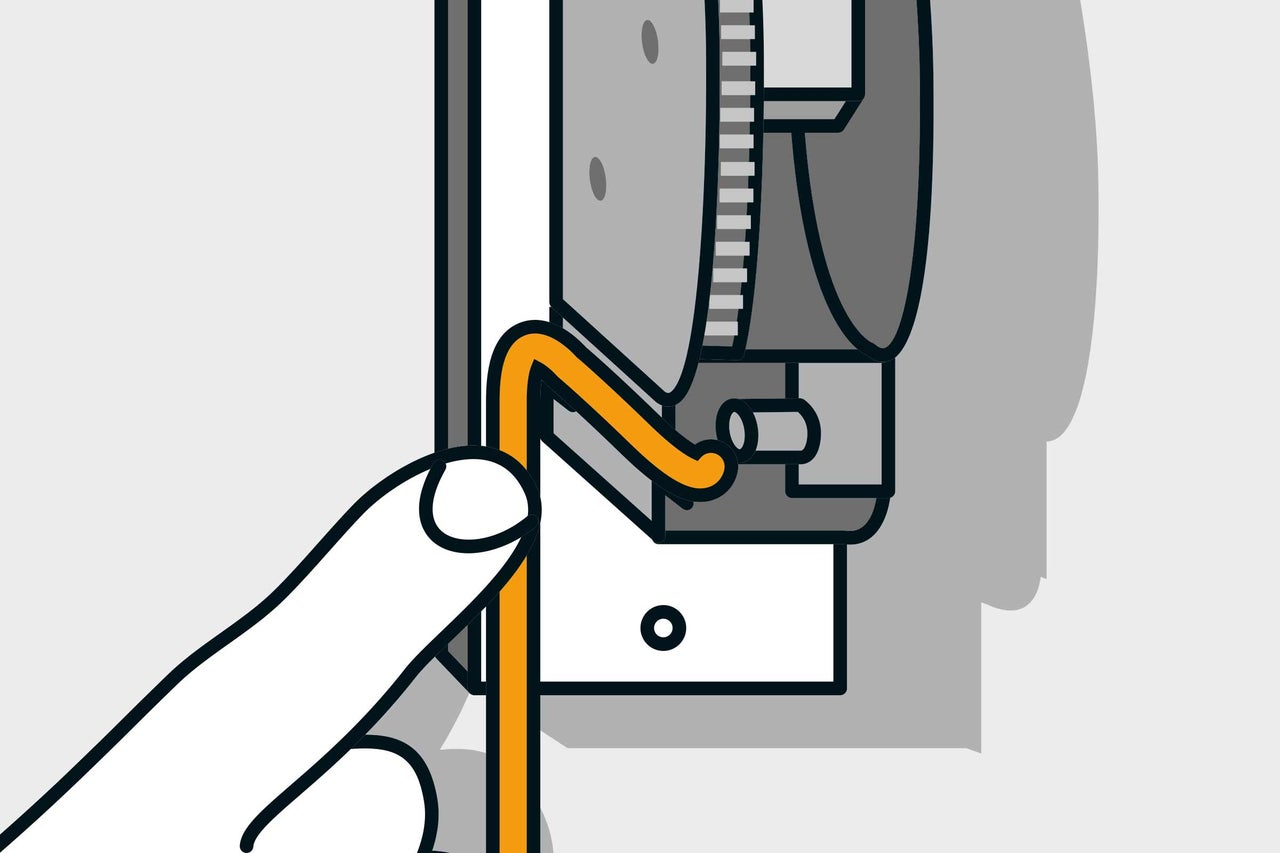

Nun legst Du das Gurtband von oben über das Wickelrad und hängst es in den Befestigungshaken ein. So kann es nicht verrutschen.
10

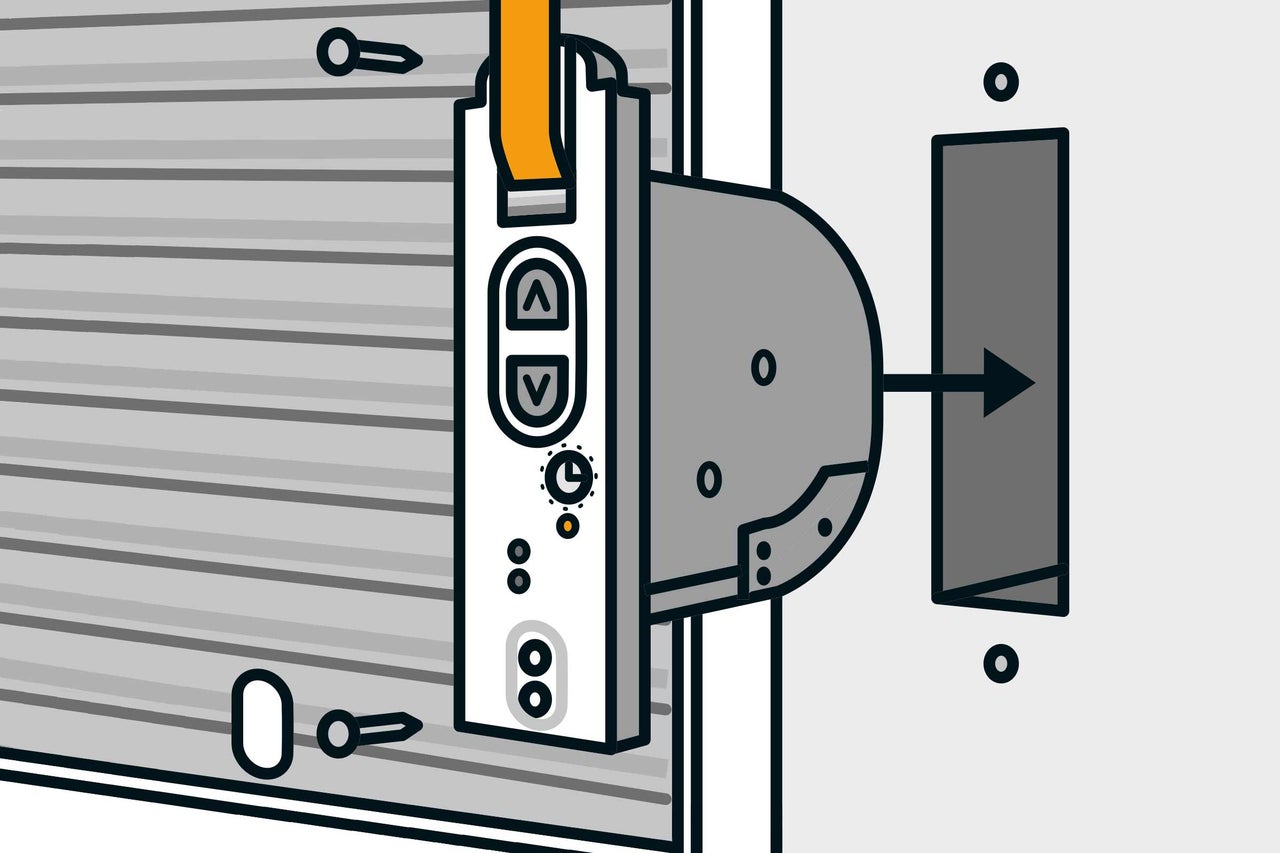

Rollladenantrieb einsetzen
Schiebe den Rollladenantrieb in die Wandöffnung und verschraube ihn so, dass er gerade in der Öffnung sitzt. Das Netzanschlusskabel muss dabei korrekt im Kabelkanal liegen, damit es beim Anschrauben nicht beschädigt wird. Zum Schluss den beiliegenden Blendstopfen in die untere Schraubenöffnung eindrücken. Ist der Rollladenantrieb montiert, kannst Du ihn vom Elektriker am Stromnetz anschließen lassen.
Rollladen einstellen
Damit der Rollladen oben und unten an der richtigen Stelle anhält, müssen die Endanschläge eingestellt werden. Achte darauf, beide Endanschläge einzustellen, sonst kann es zu Funktionsstörungen kommen.
11
Oberen Endanschlag einstellen

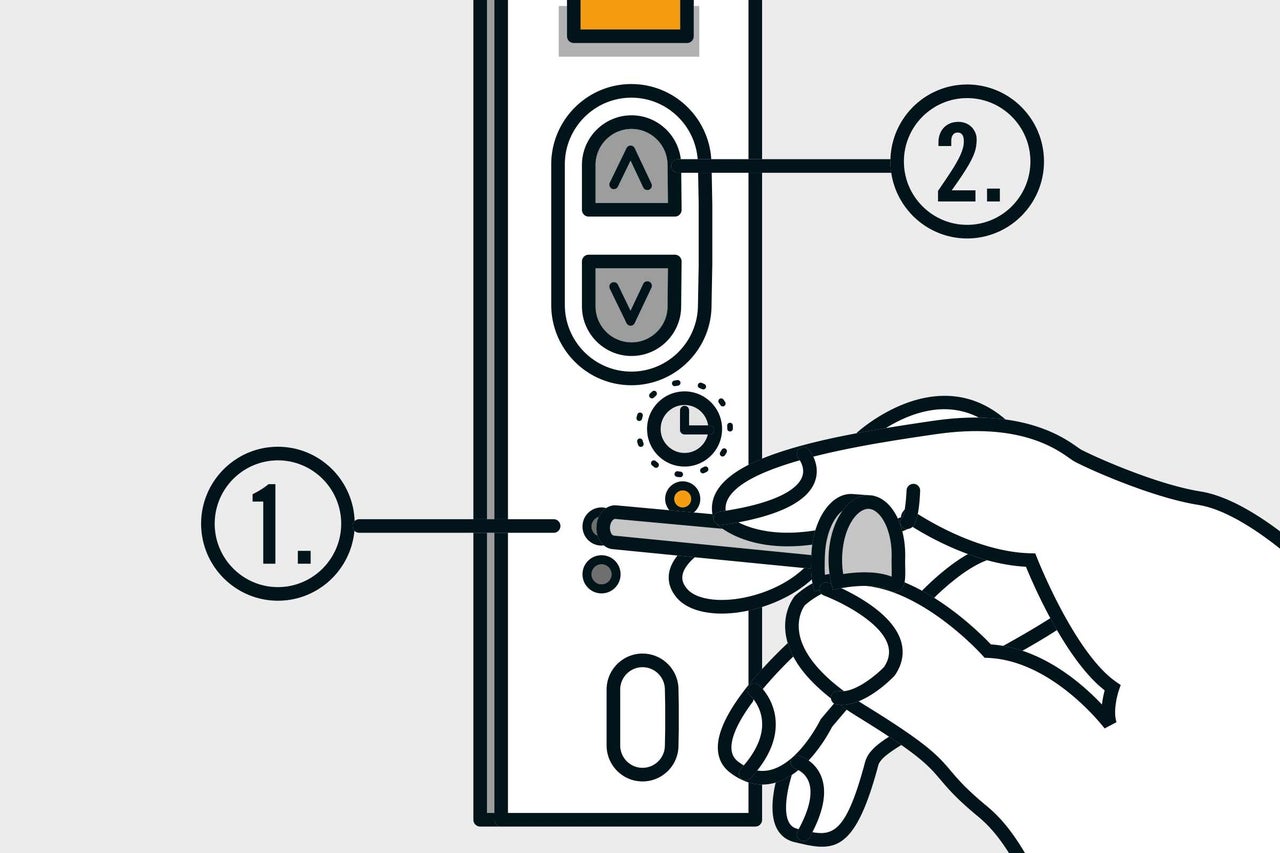

- Zuerst die Setz-Taste (1) mit einem dünnen Stift drücken und gedrückt halten.
- Dann die Auf-Taste (2) kurz drücken. Der Rollladen fährt hoch.
- Sobald der Rollladen die gewünschte Position für den oberen Endanschlag erreicht erreicht hat, die Setz-Taste sofort loslassen.
- Der Motor stoppt, und der obere Endanschlag ist eingestellt.
12
Unteren Endanschlag einstellen

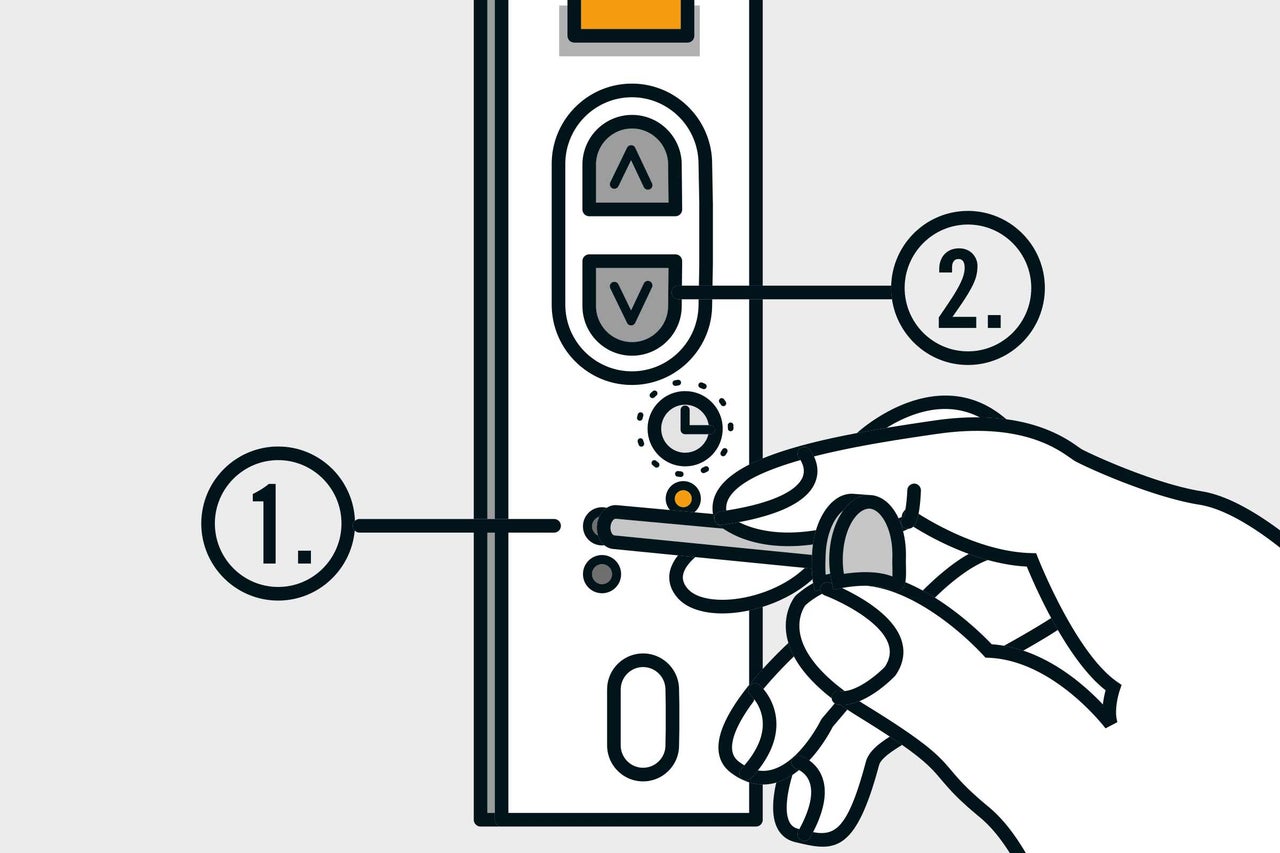

Die Setz-Taste (1) drücken und gedrückt halten. Dann die Ab-Taste (2) kurz drücken. Der Rollladen fährt runter. Sobald der Rollladen die gewünschte Position für den unteren Endanschlag erreicht hat, die Setz-Taste sofort loslassen. Der Motor stoppt, und der untere Endanschlag ist eingestellt.
13
Endanschläge verändern

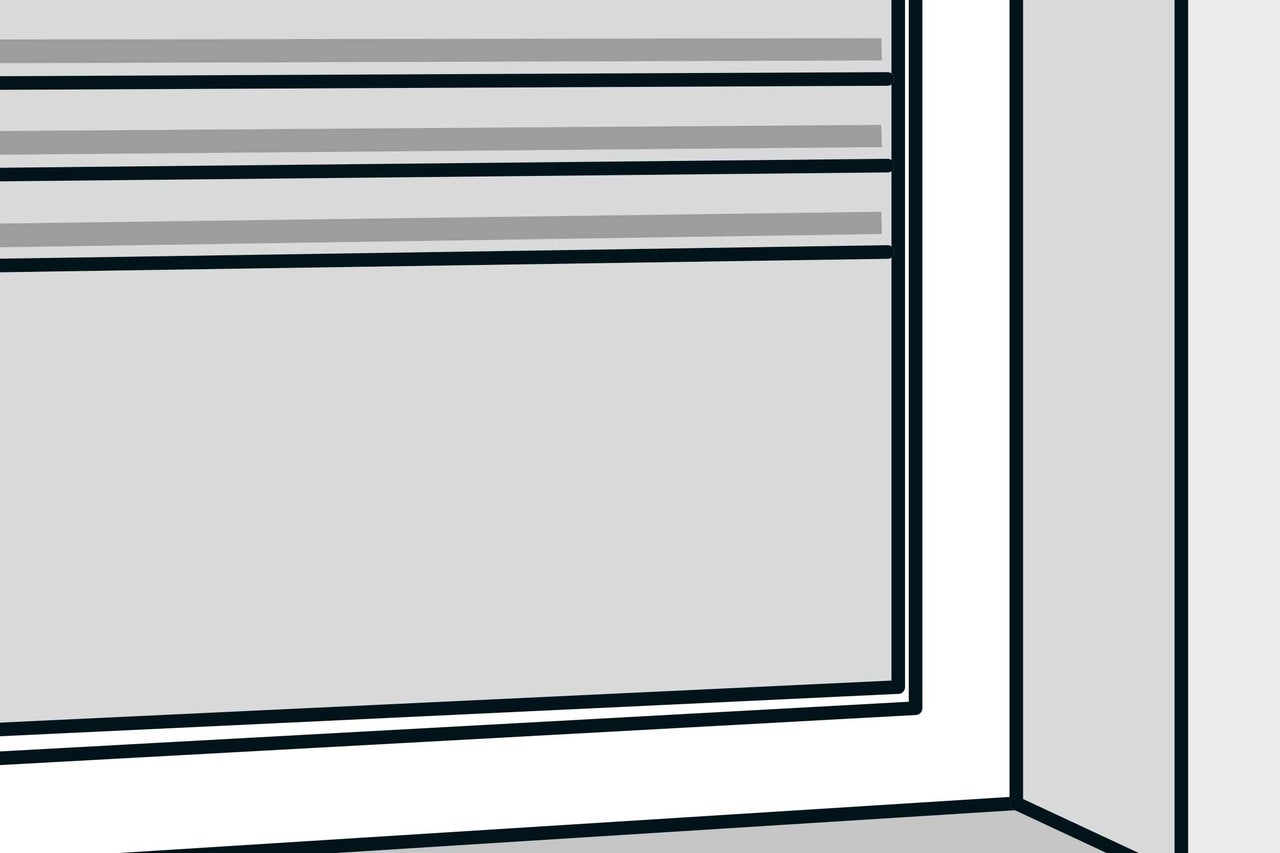

Fahre den Rollladen durch Drücken der Auf- oder Ab-Taste in die Mittelstellung und stelle den jeweiligen Endanschlag wie zuvor beschrieben neu ein.
Rollladengurt austauschen: Automatische Steuerung programmieren
14
Automatische Öffnungszeit einstellen

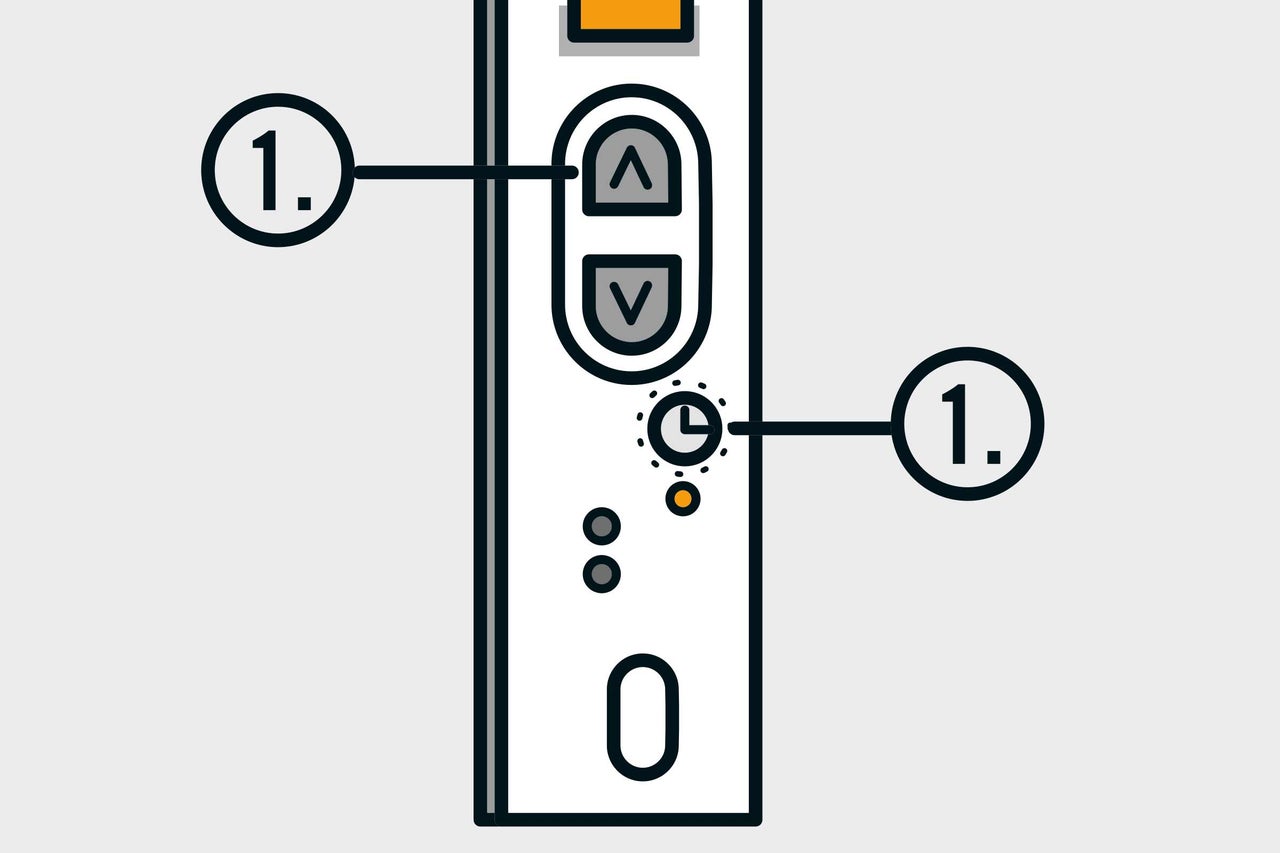

Drücke zur entsprechenden Uhrzeit, z. B. 8.00 Uhr, gleichzeitig die beiden Tasten (1) (Auf-Taste und Uhr-Taste). Die Kontrollleuchte blinkt zweimal kurz auf, der Rollladen fährt bis zum oberen Endanschlag. Anschließend ist die Automatik eingeschaltet und die Kontrollleuchte ist an. Der Rollladen öffnet jetzt jeden Morgen automatisch um 8.00 Uhr.
15
Automatische Schließzeit einstellen
Drücke zur entsprechenden Uhrzeit, 21.00 Uhr, gleichzeitig die beiden Tasten (2) (Ab-Taste und Uhr-Taste). Die Kontrollleuchte blinkt zweimal kurz auf, der Rollladen fährt bis zum unteren Endanschlag. Anschließend ist die Automatik eingeschaltet und die Kontrollleuchte ist an. Der Rollladen schließt jetzt jeden Abend automatisch um 21.00 Uhr.
