Anleitung

Vorbaurollladen montieren

Lesezeit 2 min.
vorbaurolladen montieren

Vorbaurollläden sind die ideale Lösung für einen nachträglichen Einbau. Gegenüber herkömmlichen Rollläden haben sie sogar den Vorteil, dass Wärmebrücken vermieden werden.

Hier zeigen wir Dir Schritt für Schritt wie Du solche Rolladen montierst.

Das brauchst Du

Vorbereitung

Vor Fensterlaibung

01

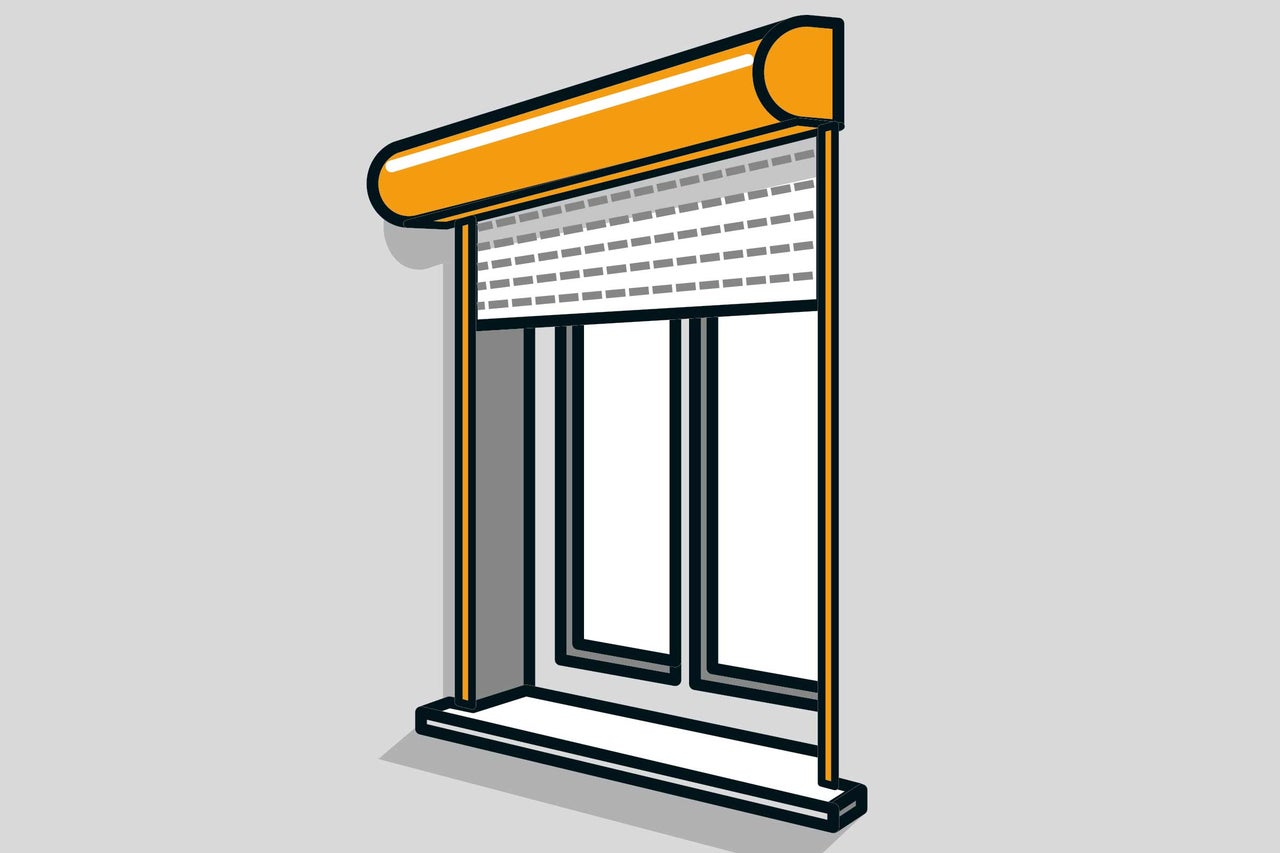

Vorbaurollläden sind die ideale Lösung für einen nachträglichen Einbau. Gegenüber herkömmlichen Rollläden haben sie sogar den Vorteil, dass Wärmebrücken vermieden werden. Je nach Bausituation kann der Vorbaurollladen vor der Fensterlaibung...

vorbaurolladen montieren anleitung as 01
vorbaurolladen montieren anleitung as 01

In der Fensterlaibung

02

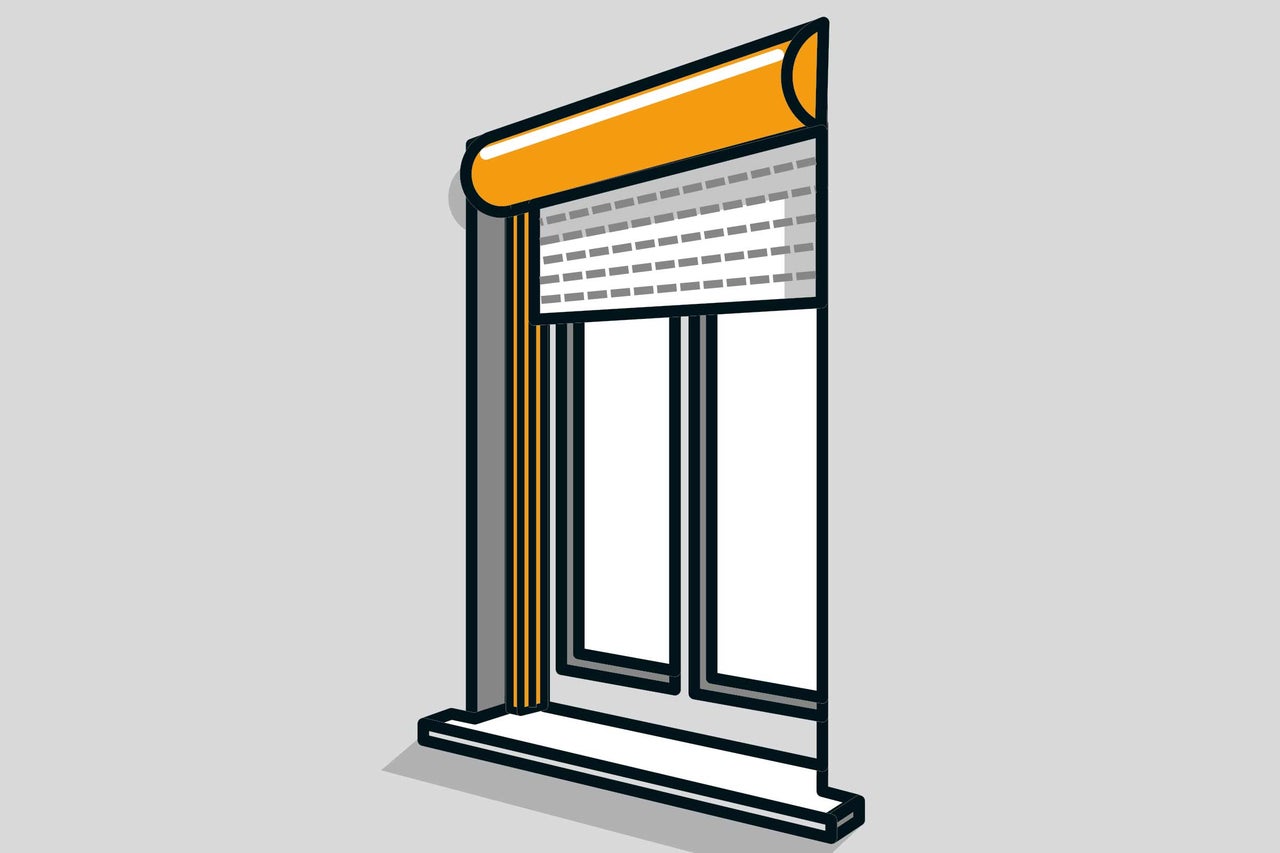

...oder in der Fensterlaibung montiert werden. Beim Einbau innerhalb der Fensterlaibung kann es u. U. zur Beschattung der oberen Fensterfläche kommen.

vorbaurolladen montieren anleitung as 02
vorbaurolladen montieren anleitung as 02

Fensterlaibung ausmessen

03

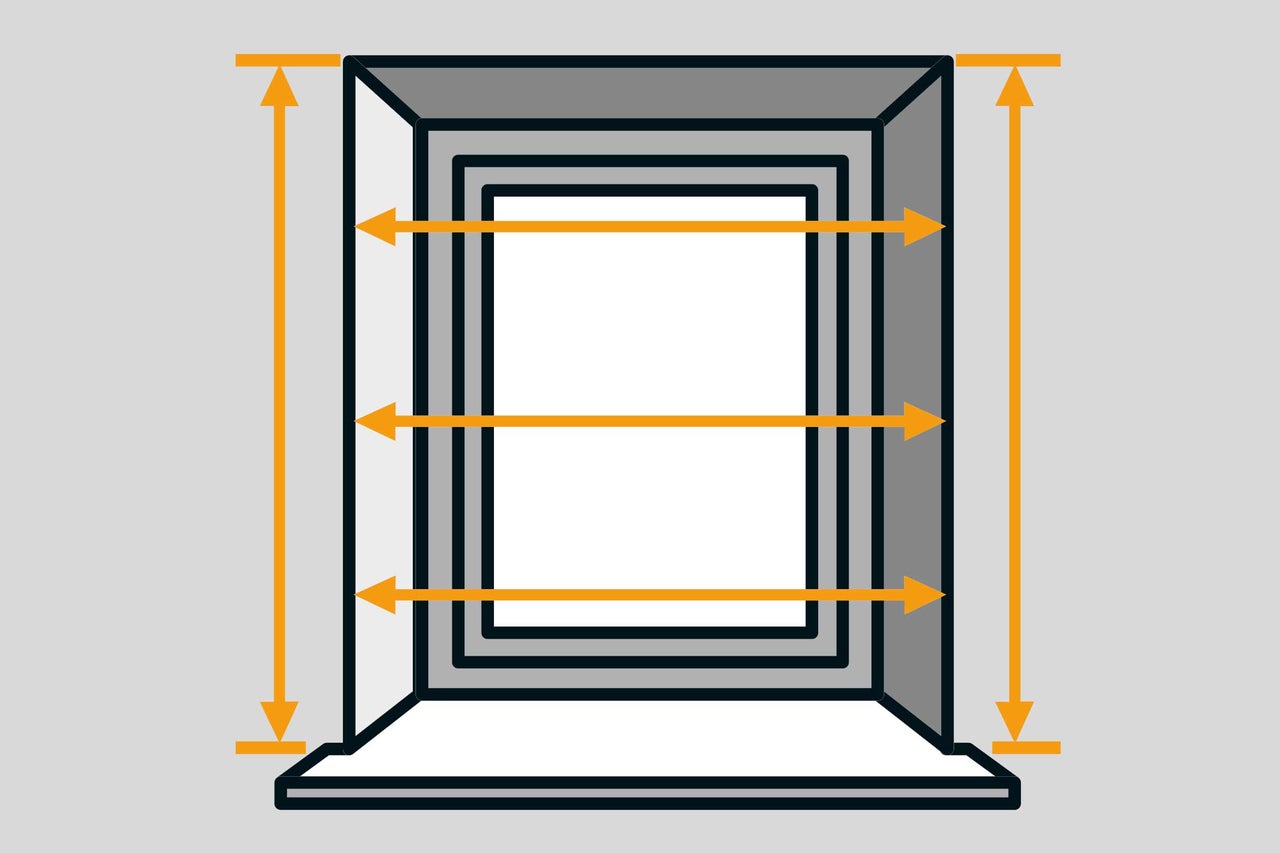

Für die Bestellung des Vorbaurollladens ist es wichtig, die Fensterlaibung genau auszumessen. Die Breite sollte an 3 Stellen und die Höhe an 2 Stellen gemessen werden.

vorbaurolladen montieren anleitung as 03
vorbaurolladen montieren anleitung as 03

Arbeitsschritte

Befestigungslöcher vorbohren

04

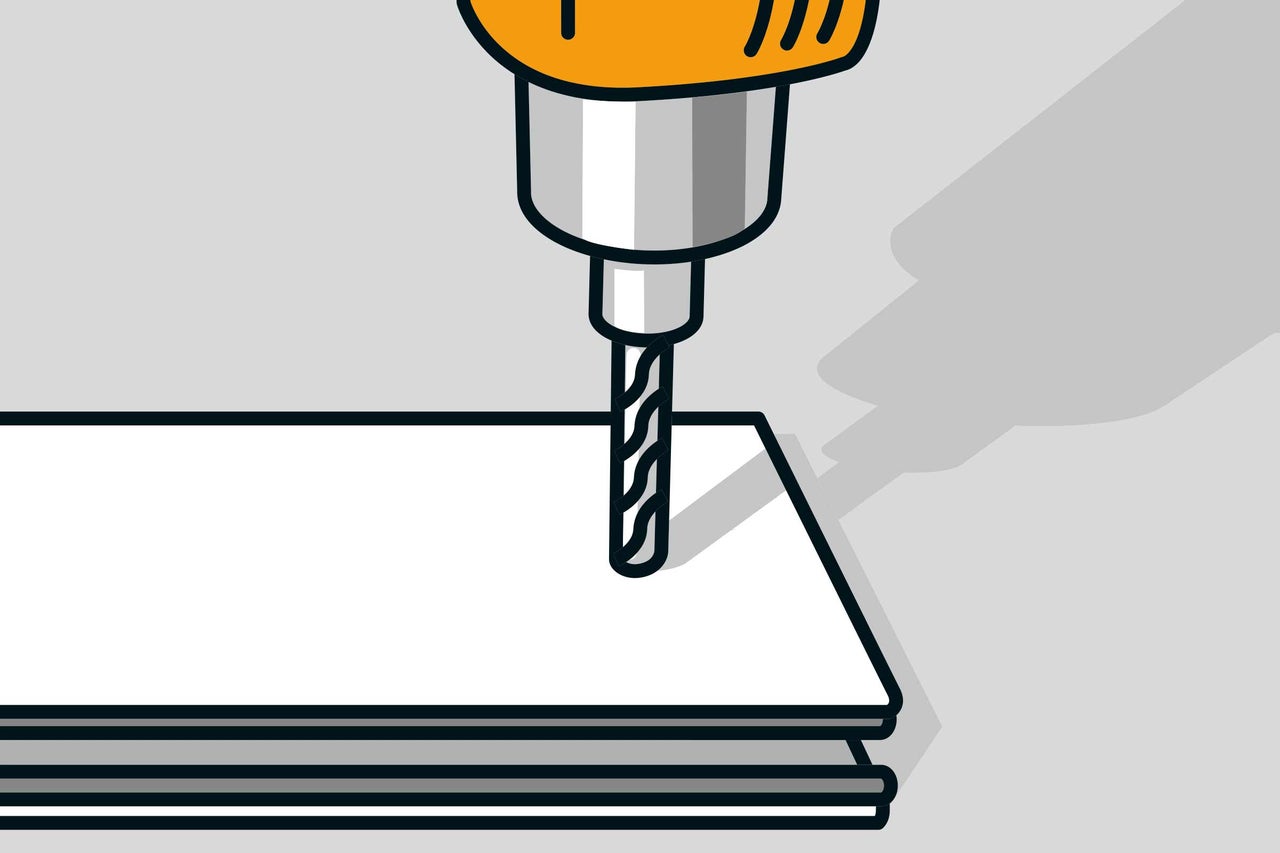

Wenn die beiden Führungsschienen noch keine Befestigungslöcher haben, müssen diese vor der Montage vorgebohrt werden.

vorbaurolladen montieren anleitung as 04
vorbaurolladen montieren anleitung as 04

Führungsschienen aufstecken

05

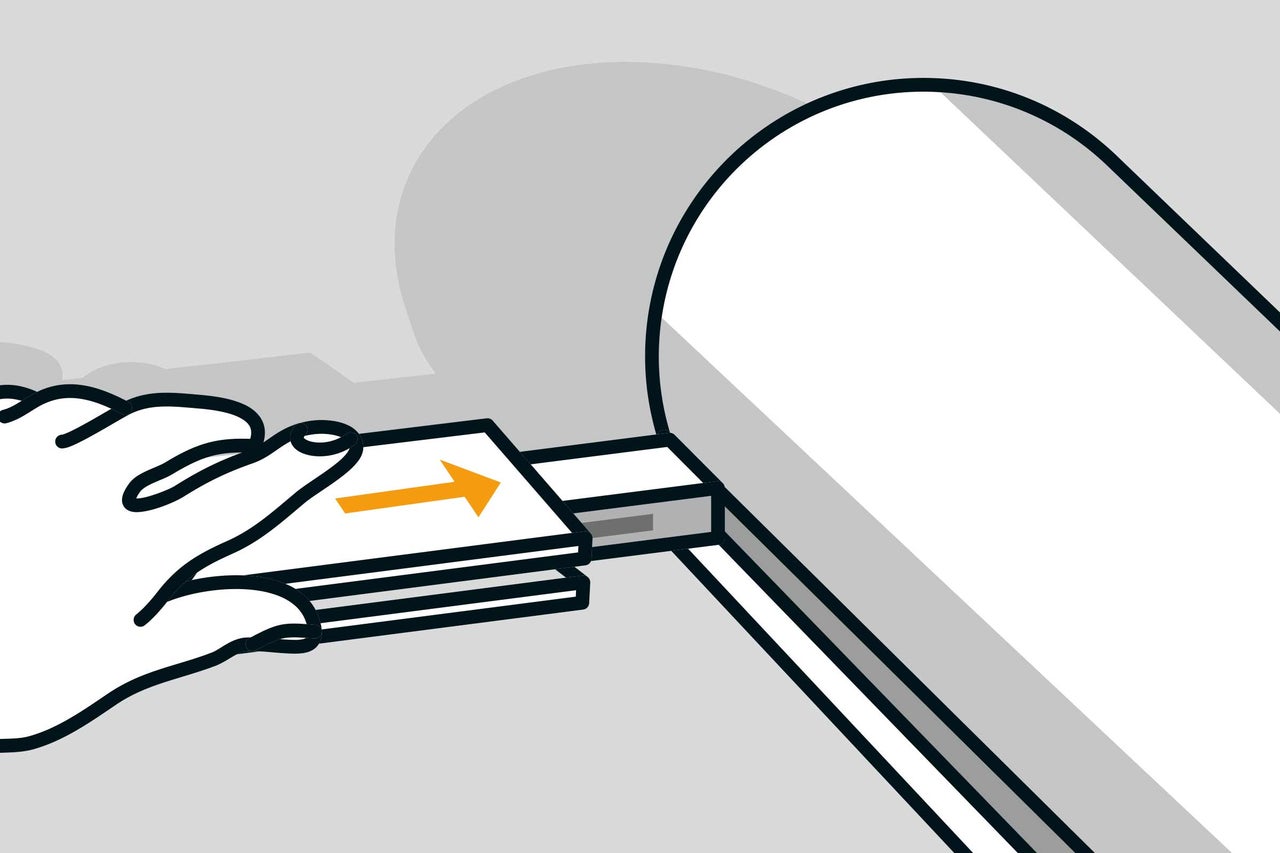

Die Führungsschienen dann auf die beiden Stutzen am Rollladenkasten aufstecken.

vorbaurolladen montieren anleitung as 05
vorbaurolladen montieren anleitung as 05

Öffnung in Mauerwerk und Fensterrahmen

06

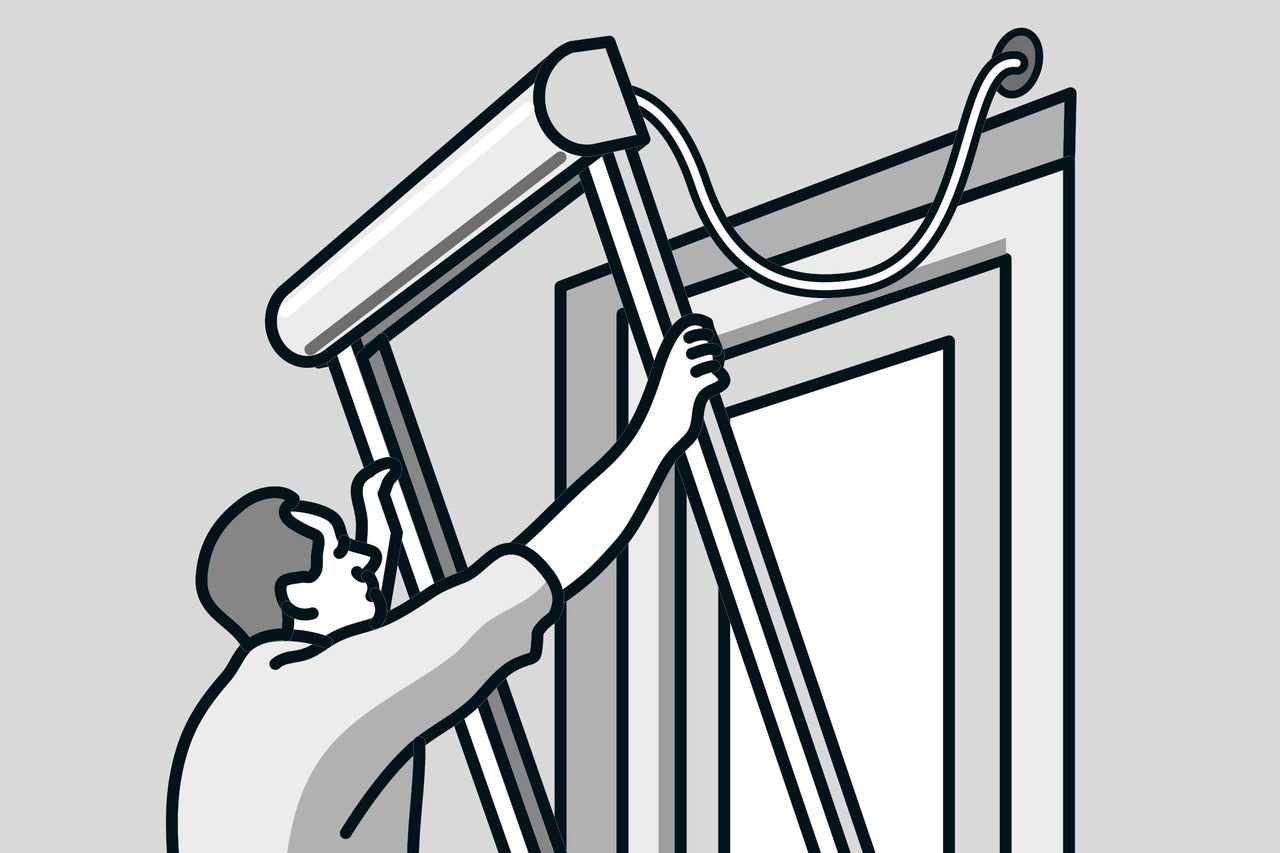

Vorbaurollläden gibt es mit Gurtzug oder elektrisch betrieben. Je nach Ausführung wird noch eine Öffnung im Mauerwerk bzw. Fensterrahmen für den Gurt oder den Stromanschluss benötigt. Wenn die Öffnung nach Montageanleitung hergestellt ist, kann der Vorbaurollladen aufgestellt werden. Die Befestigung erfolgt nach Herstellerangabe.

vorbaurolladen montieren anleitung as 06
vorbaurolladen montieren anleitung as 06

Gurtumlenkung

07

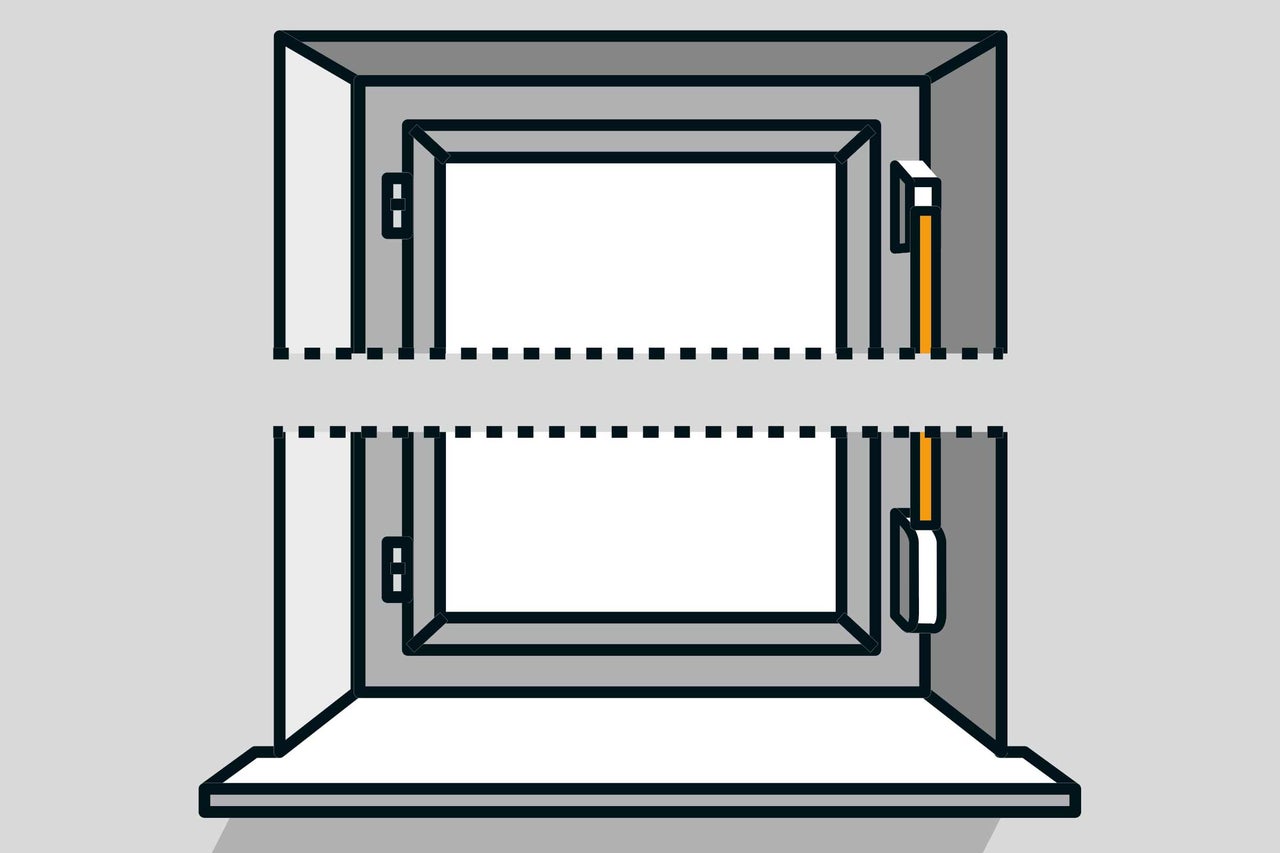

An der Fensterinnenseite wird bei einem handbetriebenen Vorbaurollladen oben am Gurteinlass noch die Gurtumlenkung und unten der Gurtwickler montiert.

vorbaurolladen montieren anleitung as 07
vorbaurolladen montieren anleitung as 07

Elektrischer Vorbaurollladen

08

Beim elektrisch betriebenen Vorbaurollladen kann die Steuerung je nach Modell über ein fest eingebautes Bedienelement oder über einen Handsender vorgenommen werden. Die Anfangs- und Endposition des Rollladenpanzers wird über die Programmierung des Bedienelementes oder Handsenders vorgenommen.

Lass die elektrischen Anschlüsse von einem Fachmann ausführen.

vorbaurolladen montieren anleitung as 08
vorbaurolladen montieren anleitung as 08
