Anleitung

Rollladenantrieb montieren

Lesezeit 2 min.
rolladenantrieb montieren

Hell. Dunkel. Hell. Dunkel. Und das ohne Gurtwickelei. Hier zeigen wir Dir Schritt für Schritt, wie man einen Rollladenantrieb montiert, damit Du mehr Zeit für die wichtigen Dinge im Leben hast. Los geht's!

Das brauchst Du

Vorbereitung

Rollladengurt lösen

01

Erst mal den Rollladen ganz runter lassen. Den Gurtwickler ausbauen und den Gurt bis zum Anschlag aus dem Wickler ziehen. Achtung, Federspannung! Die Blechnase herausbiegen, damit der Gurt nicht wieder zurückschnallen kann. Nun je nach System den Gurt lösen.

rolladenantrieb montieren anleitung as 01
rolladenantrieb montieren anleitung as 01

Rollladenkasten öffnen

02

Nun den Rollladenkasten öffnen und je nach Modell entweder das Gurtband lösen oder die Montagefeder des Rollladenpanzers aushaken.

rolladenantrieb montieren anleitung as 02
rolladenantrieb montieren anleitung as 02

Arbeitsschritte

Wickelwelle herausheben

03

Die Wickelwelle herausheben und danach die Gurtscheibe mit dem Rollladengurt abnehmen.

rolladenantrieb montieren anleitung as 03
rolladenantrieb montieren anleitung as 03

Achtkantwelle kürzen

04

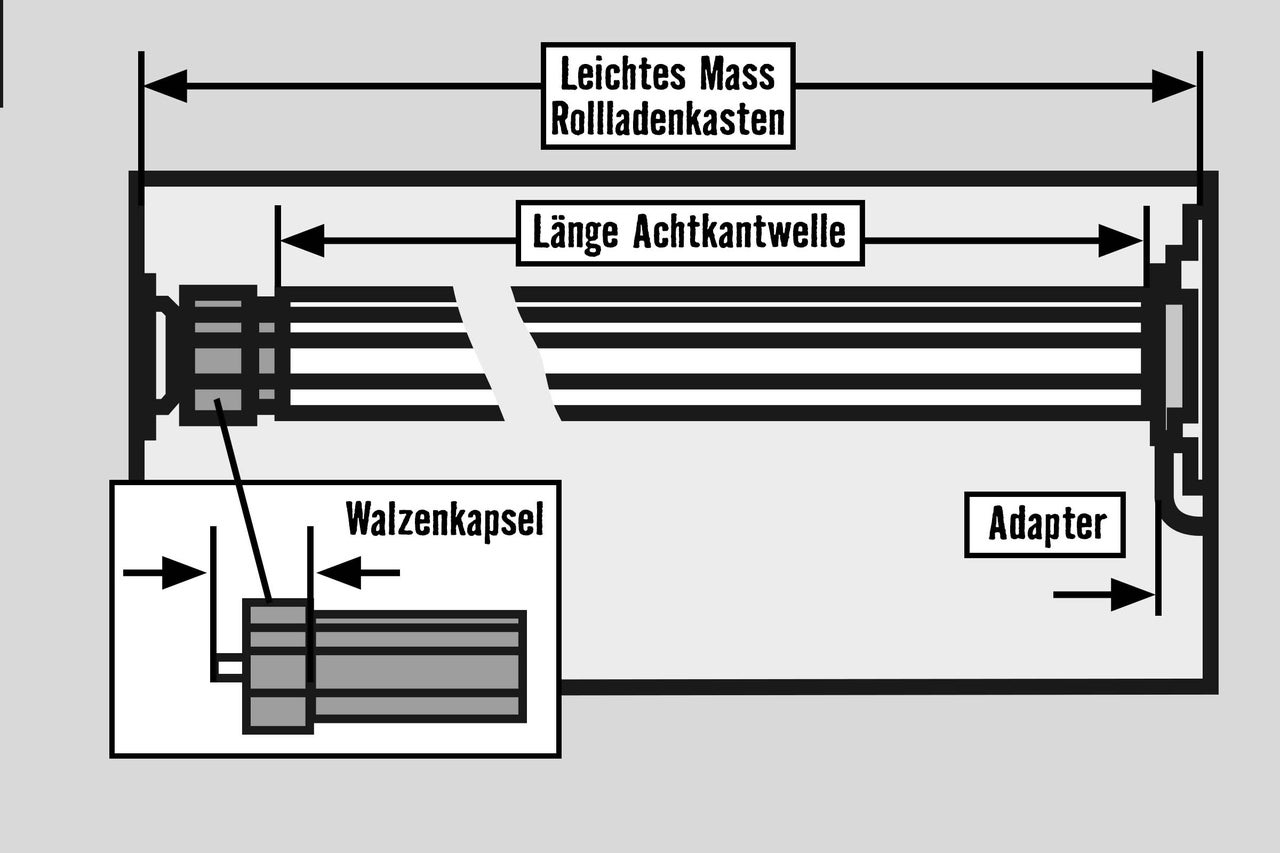

Dann muss die Achtkantwelle auf das benötigte Maß gekürzt werden (lichtes Maß minus Länge Adapter minus Länge Walzenkapsel). Anschließend die Schnittstelle innen und außen mit einer Feile entgraten.

LU Rollladenantrieb Schritt4
LU Rollladenantrieb Schritt4

Zusammensetzung

05

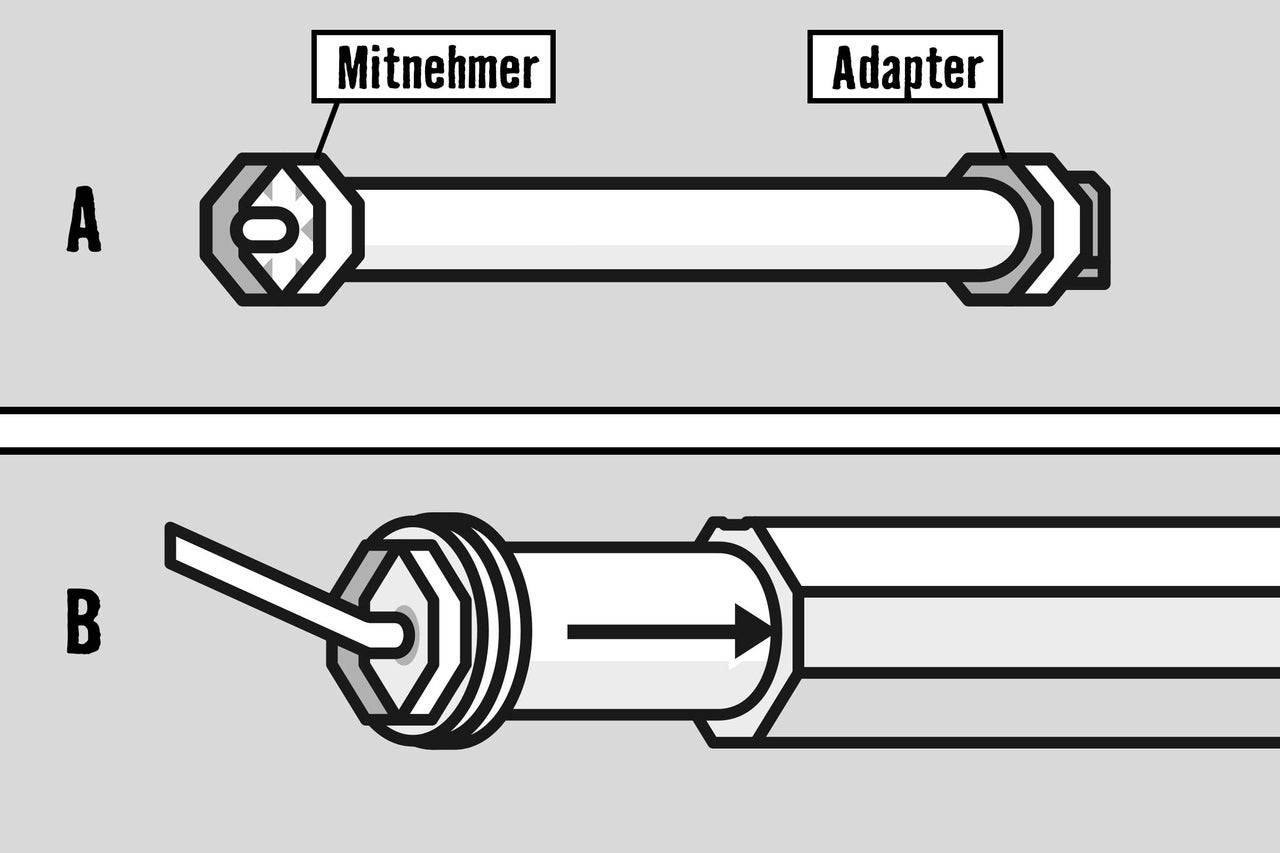

A: Der Rollladenantrieb besteht aus Rohrmotor, Mitnehmer und Adapter.

B: Schiebe nun vorsichtig den Rohrmotor mit dem Mitnehmer zuerst in die Achtkantwelle – auf keinen Fall einschlagen! Drücke dann die Welle vollständig auf den Adapter.

LU Rolllladenantrieb Schritt5
LU Rolllladenantrieb Schritt5

Motor einsetzen

06

Jetzt die Walzenkapsel in das Ende der Achtkantwelle schieben. Den Rohrmotor mit Adapter in das Antriebslager setzen und sichern. Auf der gegenüberliegenden Seite die Walzenkapsel mit dem Kugellager in das Gegenlager einhängen.

Durch Verschieben der Walzenkapsel (max. 1/3 der Kapsellänge) können Maßungenauigkeiten korrigiert werden. Die Walzenkapsel dann mit einer Schraube fixieren. Den Rollladenpanzer wieder an der Achtkantwelle befestigen.

Achtung: Den elektrischen Anschluss nur von einem autorisierten Fachmann ausführen lassen!

rolladenantrieb montieren anleitung as 06
rolladenantrieb montieren anleitung as 06
