Schiebetür in Trockenbauwand einbauen

Schiebetür in Trockenbauwand einbauen

Du möchtest eine Schiebetür in eine Trockenbauwand einbauen und trotzdem die Wand davor nutzen und nicht für die Schiebetür beim Öffnen verschwenden? Mit dem Schiebetürsystem Pocket Kit hast Du eine extrem platzsparende Variante, die ganz einfach durch eine Person montiert werden kann.

Wie‘s geht, zeigen wir Dir hier Schritt für Schritt. Ran an die Wand!

Herausforderung
Macher
1

Das brauchst Du

Planung und Vorbereitung

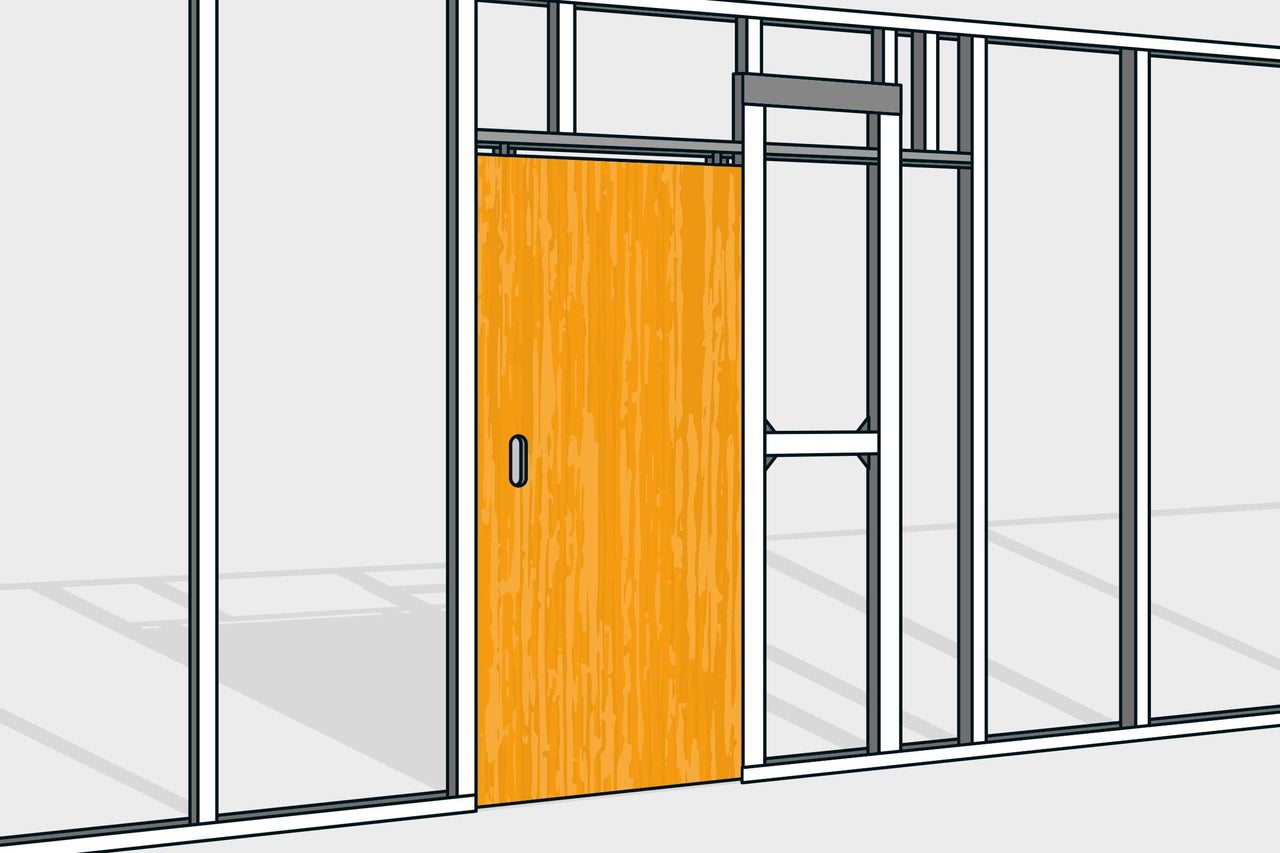

Passende Wanddicken

01

Das Schiebetür-System Pocket Kit von Knauf ist speziell für den Einbau in Metallständerwände mit folgenden Wanddicken konzipiert:

  • 100 mm (CW 75 + einfache Beplankung 1 x 12,5 mm)
  • 125 mm (CW 75 + 2-fache Beplankung 2 x 12,5 mm ODER CW 100 + einfache Beplankung 1 x 12,5 mm)
  • 150 mm (CW 100 + 2-fache Beplankung 2 x 12,5 mm)

 schiebetuer in trockenbauwand einbauen anleitung as 01

Variables Schiebetür-System

Die Montage ist unkompliziert und kann alleine durchgeführt werden, wobei es mit einem Helfer natürlich immer leichter geht und mehr Spaß macht. Das Schiebetür-System ist variabel für Türblattbreiten von 610 bis 985 mm im Standardbereich.

Die Konstruktion eignet sich zur Aufnahme von allen Norm-Schiebetürblättern sowie Ganz-Glastüren. Durch Kopplung zweier Kits lässt sich die Schiebetür auch zweiflügelig gestalten.

Arbeitsschritte

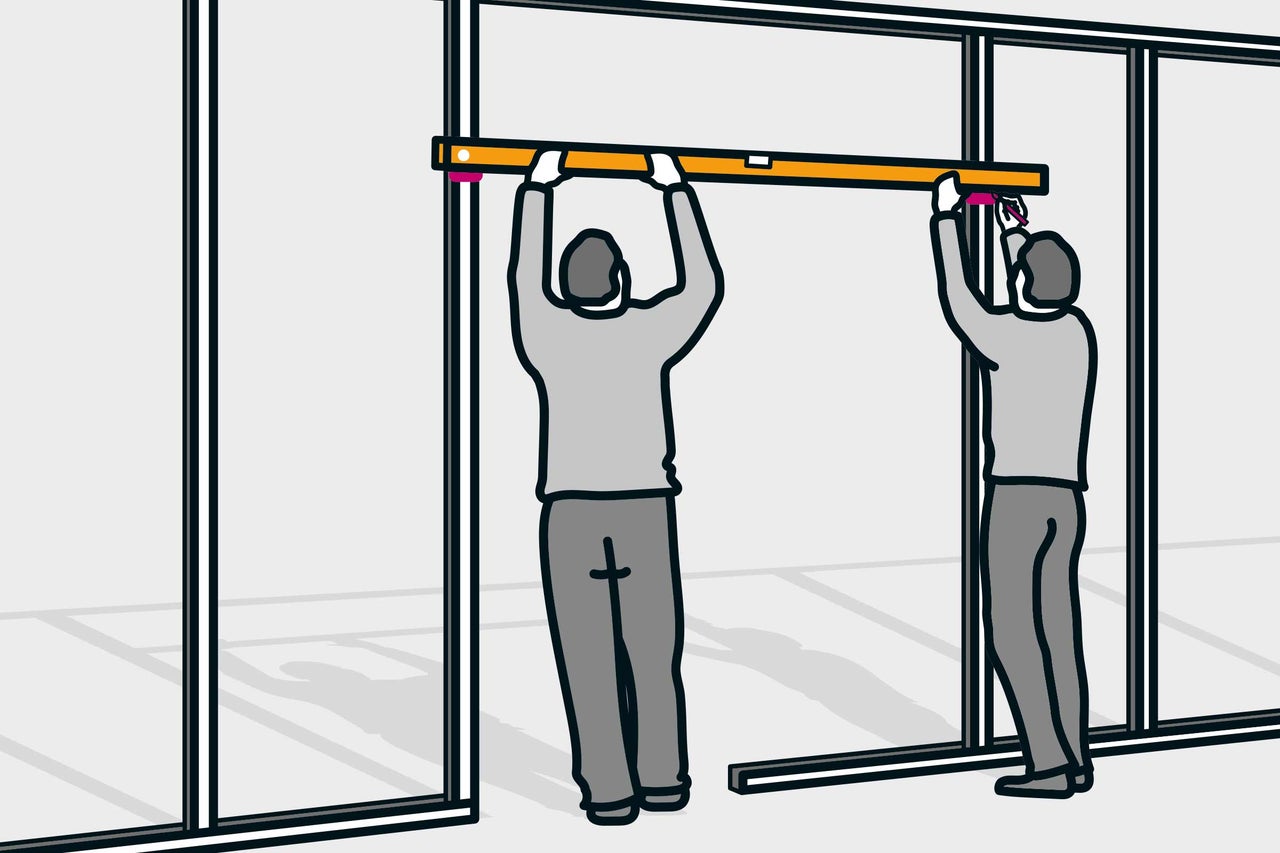

Montagehöhe Laufschiene einzeichnen

02

Zeichne die Montagehöhe für die Laufschiene an den beiden CW-Profilen an. Richte Dich nach den Maßen und Detailbeschreibungen der Herstelleranleitung.

  • Türblatthöhe (TBH*): 1985 mm, Montagehöhe (MH*): 2000 mm
  • Tütblatthöhe (TBH*): 2110 mm, Montagehöhe (MH*): 2125 mm
*Die Angaben beziehen sich auf die Standard-Holztürblattaufnahme.

 schiebetuer in trockenbauwand einbauen anleitung as 02

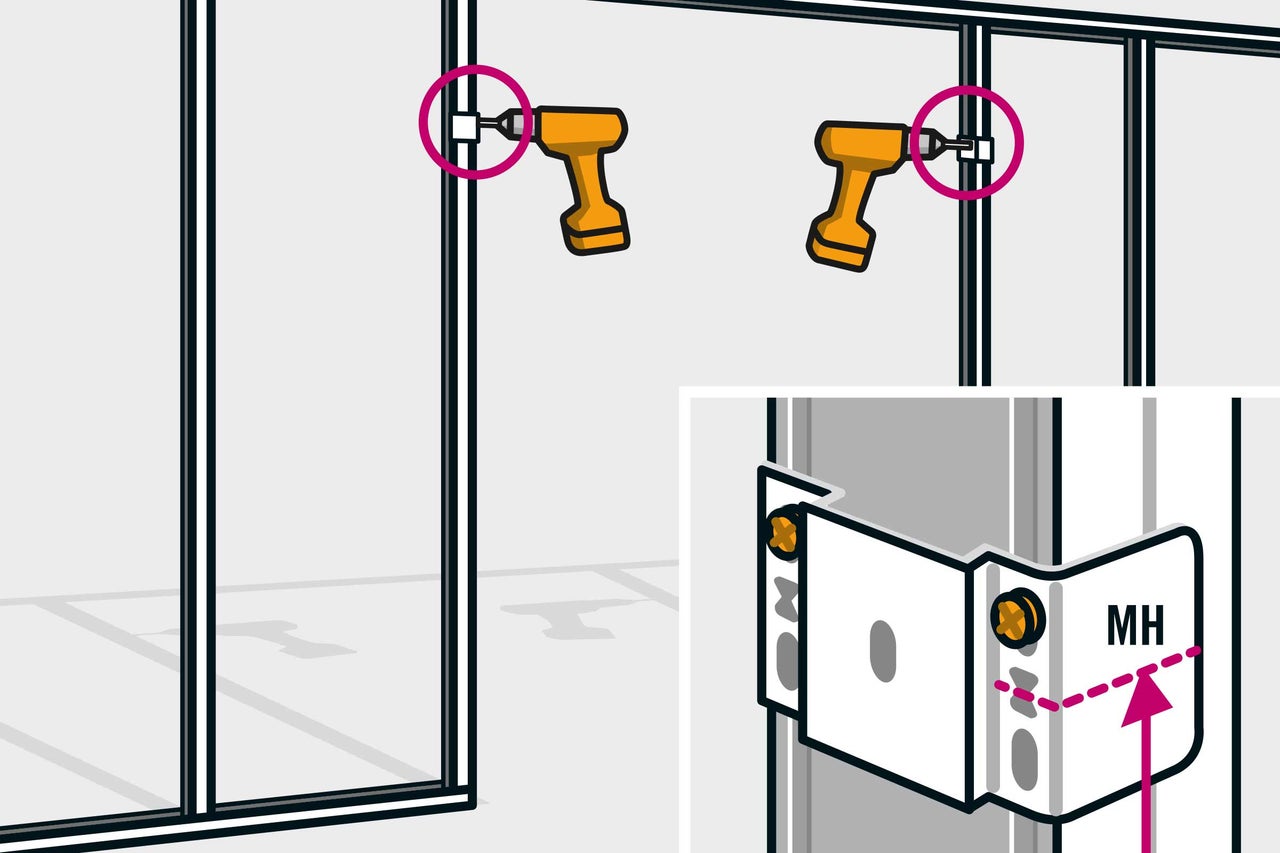

Montagehilfe anbringen

03

Die Montagehilfe wird auf beiden CW-Profilen an den Markierungen der Montagehöhe verschraubt. An der Montagehilfe befindet sich eine Ausstanzung zum genauen Ausrichten der Montagehöhe.

 schiebetuer in trockenbauwand einbauen anleitung as 03

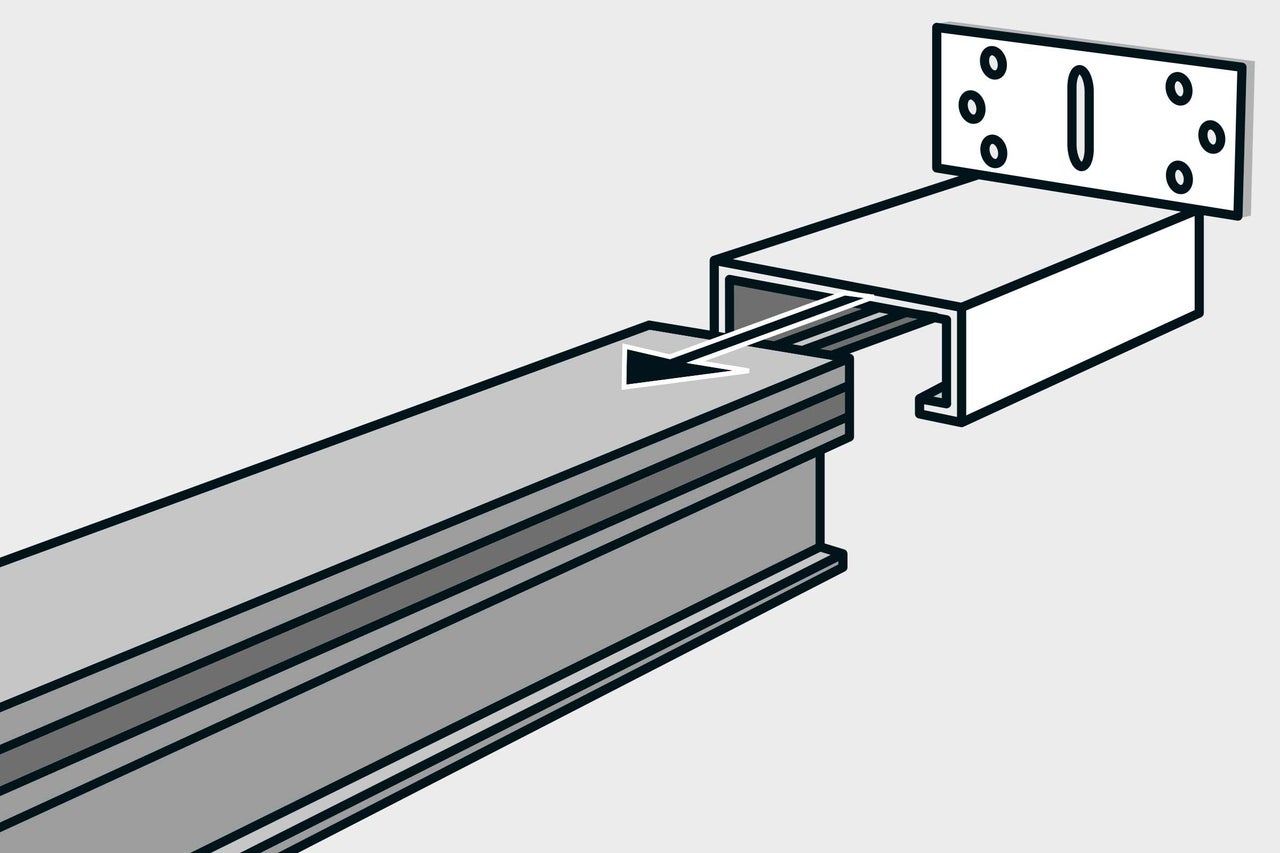

Laufschienenhalterung einschieben

04

Schiebe die Laufschienenhalterungen auf die Laufschiene auf. Es werden insgesamt vier Halterungen benötigt, zwei Stück für die seitliche Befestigung und zwei Stück für die Montage von zusätzlichen CW-Profilen oberhalb der Laufschiene.

 schiebetuer in trockenbauwand einbauen anleitung as 04

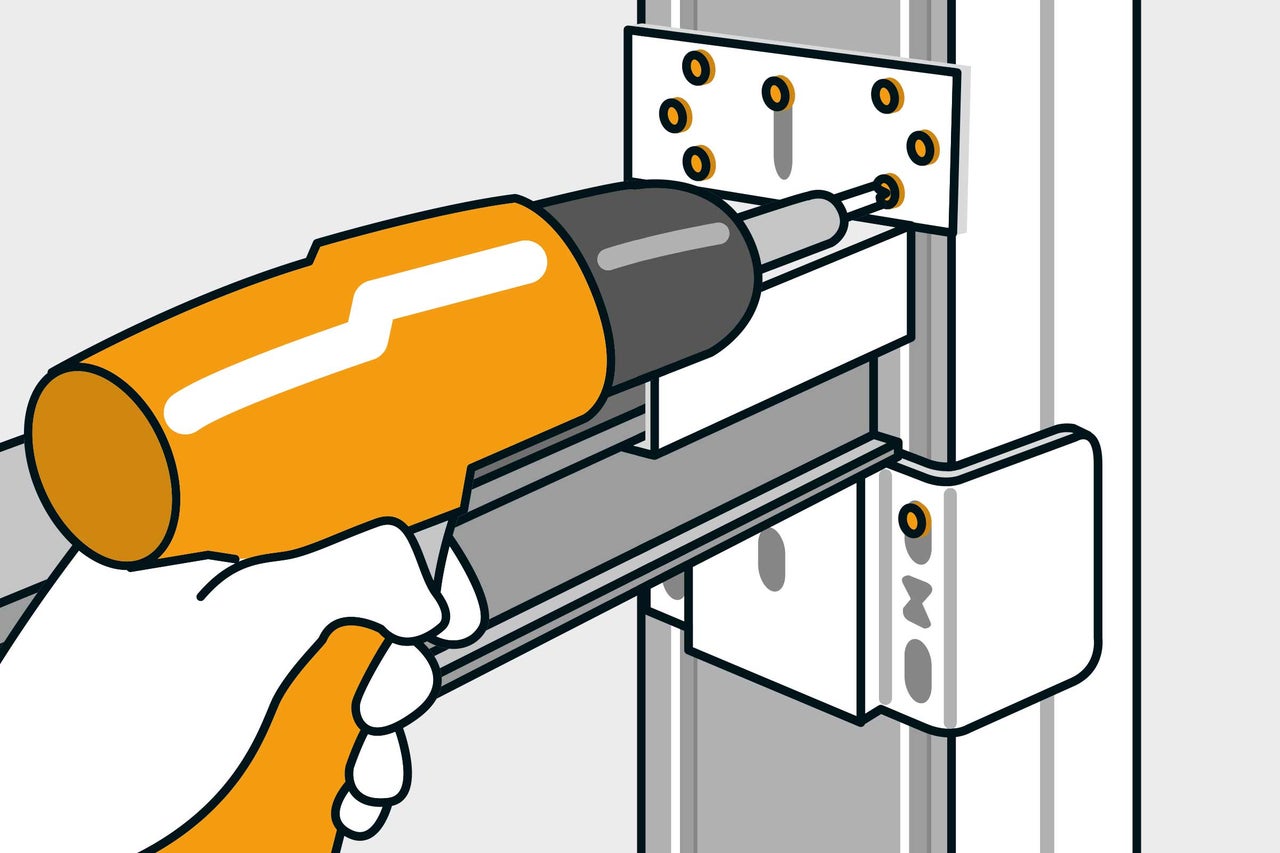

Laufschiene befestigen

05

Lege die Laufschiene auf den beiden Montagehilfen auf. Achte darauf, dass sich die Revisionsöffnung der Laufschiene an der Anschlagseite des Türblattes befindet. Die Laufschienenhalterungen werden auf beiden Seiten rechtwinklig an den CW-Profilen verschraubt.

 schiebetuer in trockenbauwand einbauen anleitung as 05

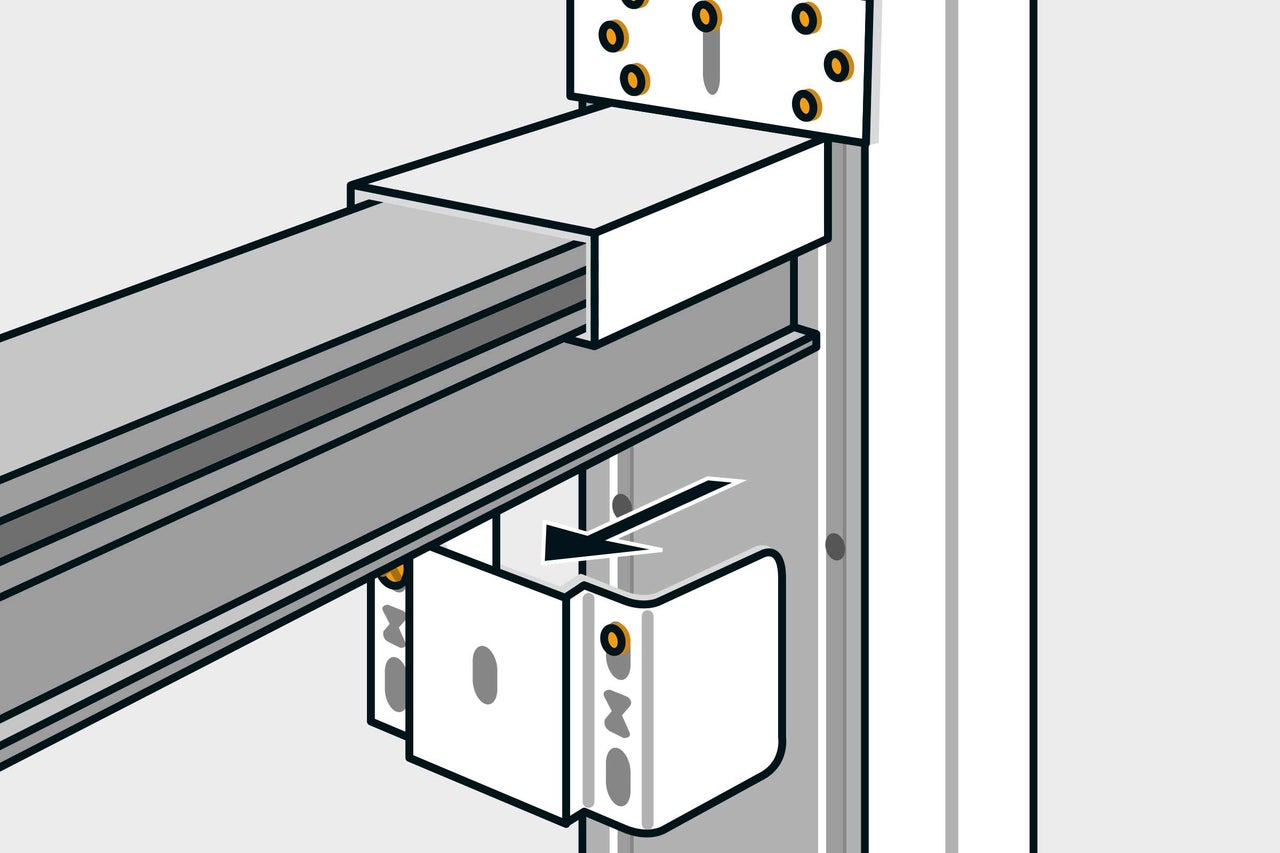

Montagehilfe abschrauben

06

Nach dem Befestigen der Laufschiene werden die beiden Montagehilfen wieder abgeschraubt.

 schiebetuer in trockenbauwand einbauen anleitung as 06

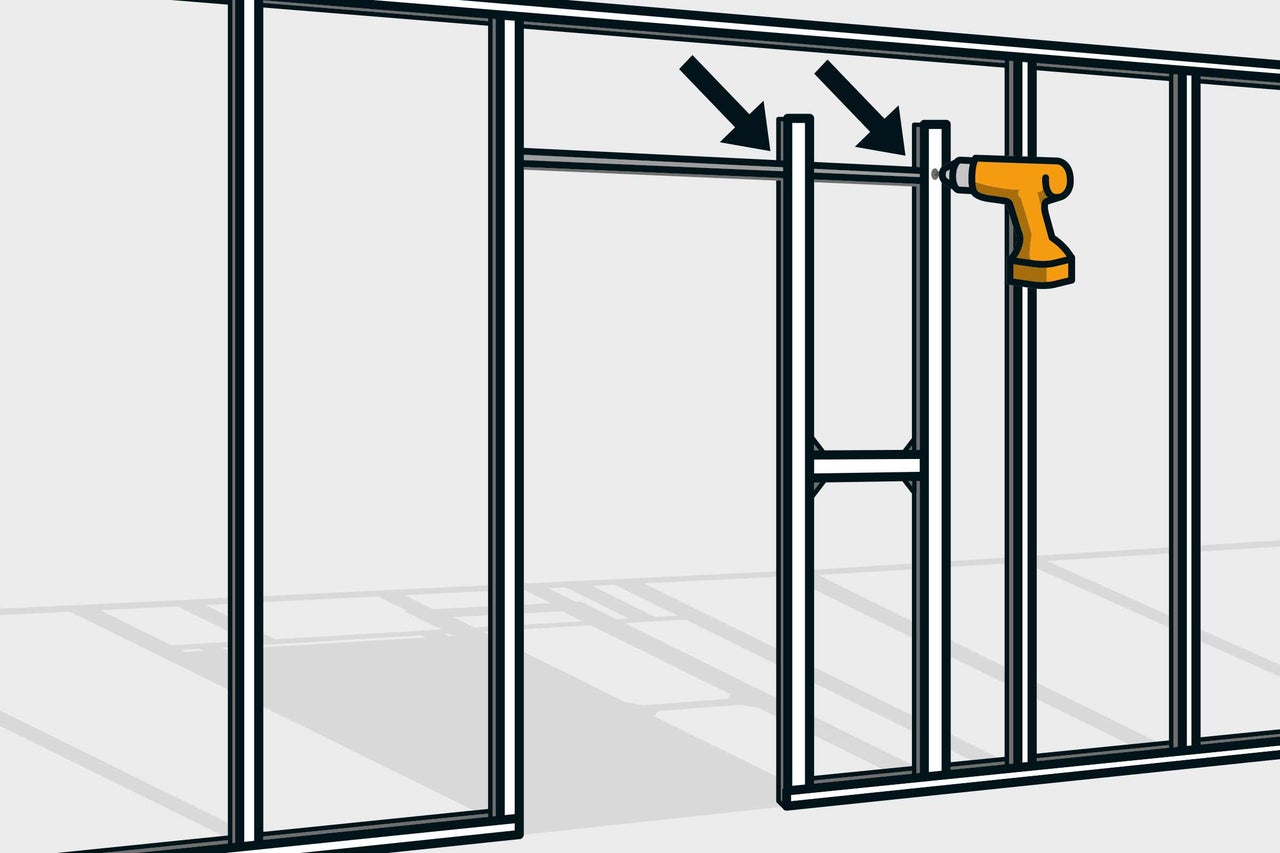

Taschenprofile zusammensetzen

07

Setze die beiden H-förmigen Taschenprofile auf dem Boden zusammen und verschraube sie miteinander. Montiere dann die beiden Standfüße für die Taschenprofile im UW-Profil. Der Montageabstand der Standfüße entspricht der Breite der Taschenprofile.

Die Profile auf die Standfüße pressen und oben an der Laufschiene von beiden Seiten verschrauben. Stecke zwei Klammern, die für zusätzliche Stabilität sorgen, von oben auf das vordere und hintere Taschenprofil und verbinde sie damit.

 schiebetuer in trockenbauwand einbauen anleitung as 07

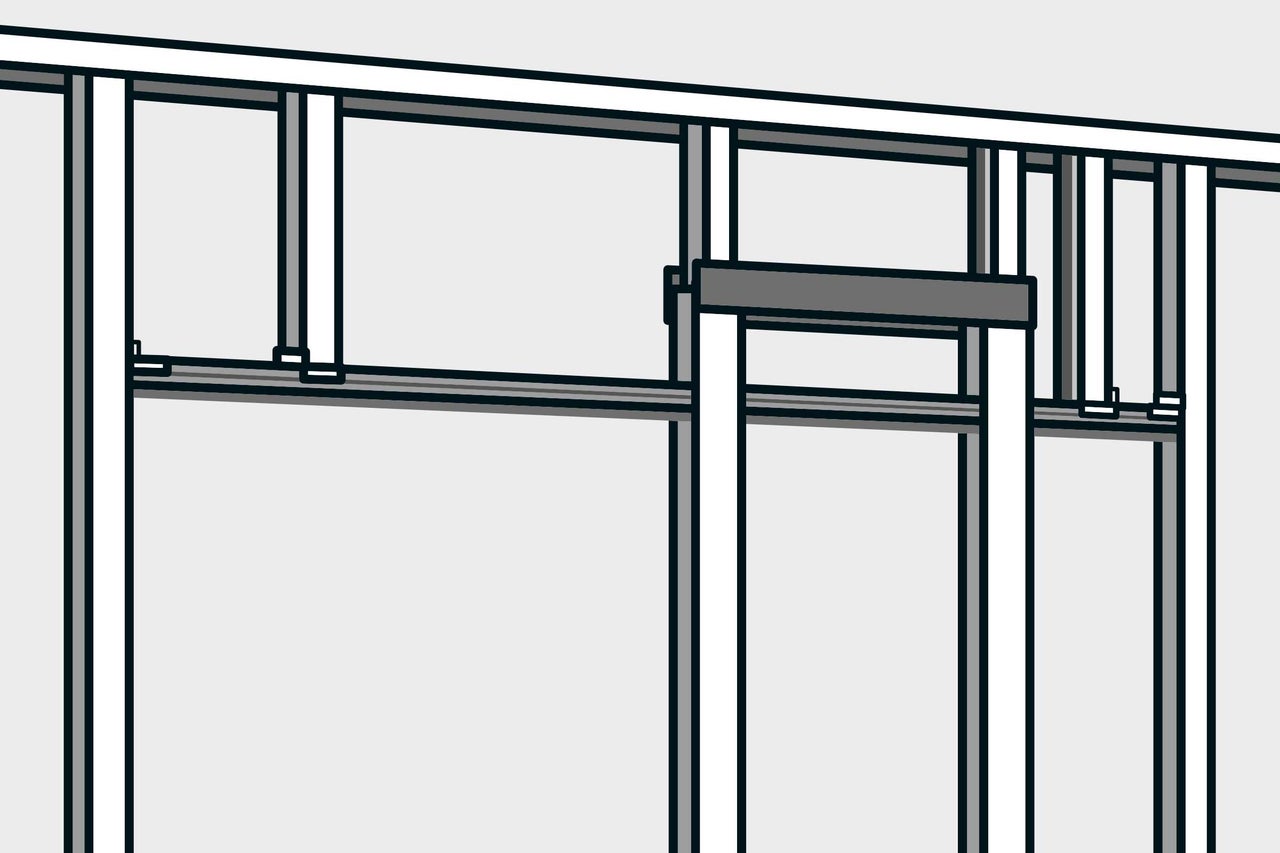

CW- und UW-Profile montieren

08

Montiere dann die oberen CW- und UW-Profile an der Laufschiene und dem Taschenprofil.

 schiebetuer in trockenbauwand einbauen anleitung as 08

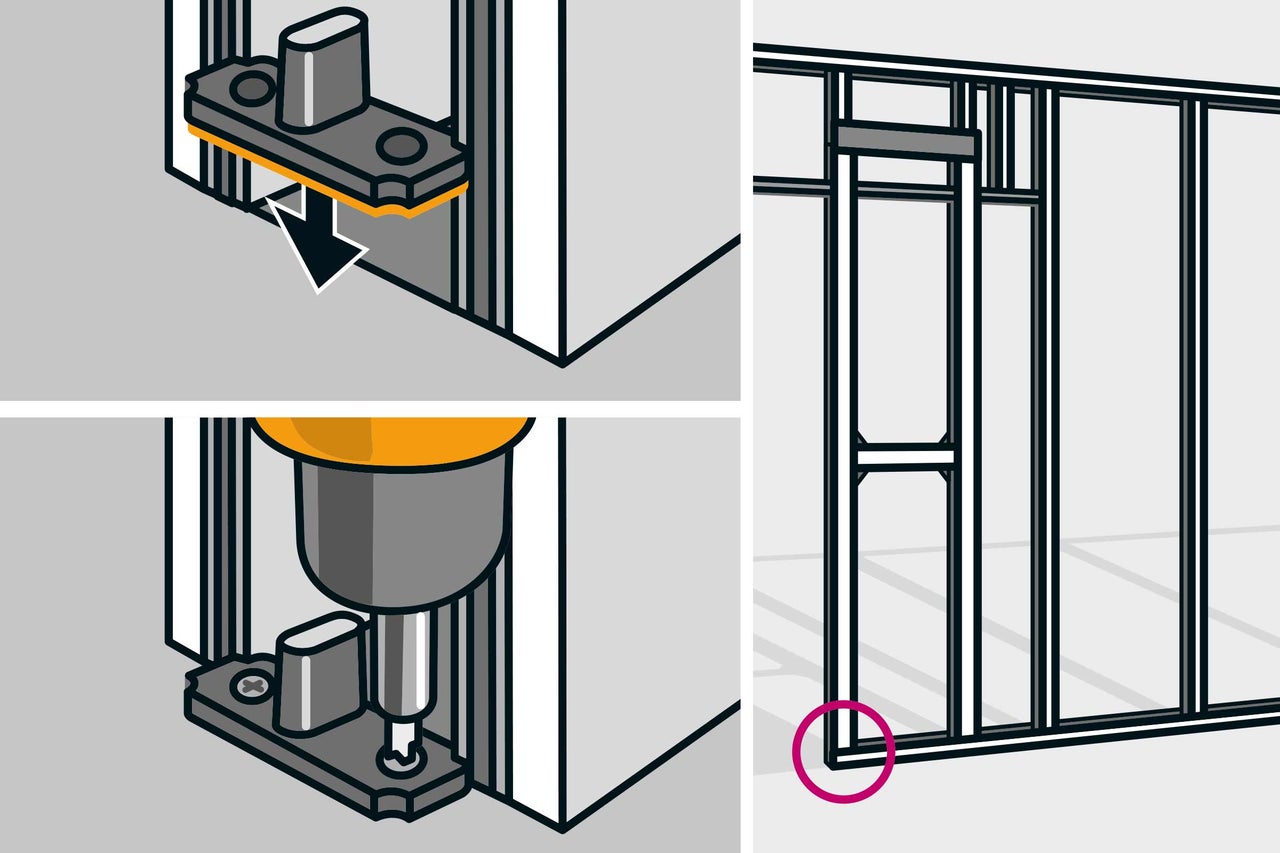

Bodenführung verschrauben oder verkleben

09

Die Bodenführung für die Schiebetür wird je nach Bodenbeschaffenheit verschraubt oder geklebt. Bei einer Fußbodenheizung sollte zur Sicherheit nur geklebt werden.

 schiebetuer in trockenbauwand einbauen anleitung as 09

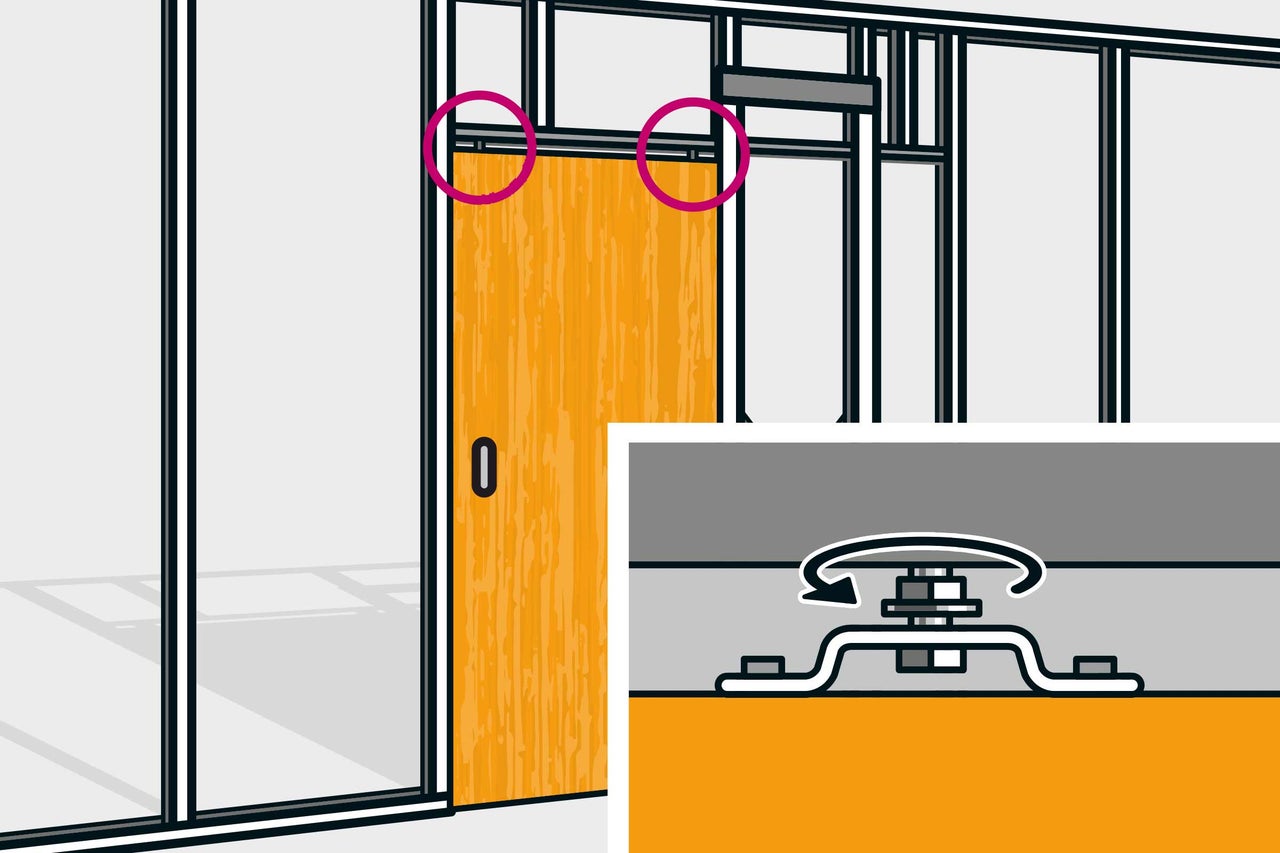

Schiebetür einsetzen

10

Die Schiebetür kann jetzt eingesetzt und verschraubt werden. Die Laufwagen sind dafür an der Oberseite bereits vormontiert. Richte das Türblatt an den Sechskantmuttern aus. Dann die beiden Türstopper an der Anschlagseite und der Taschenseite positionieren und festschrauben.

 schiebetuer in trockenbauwand einbauen anleitung as 10

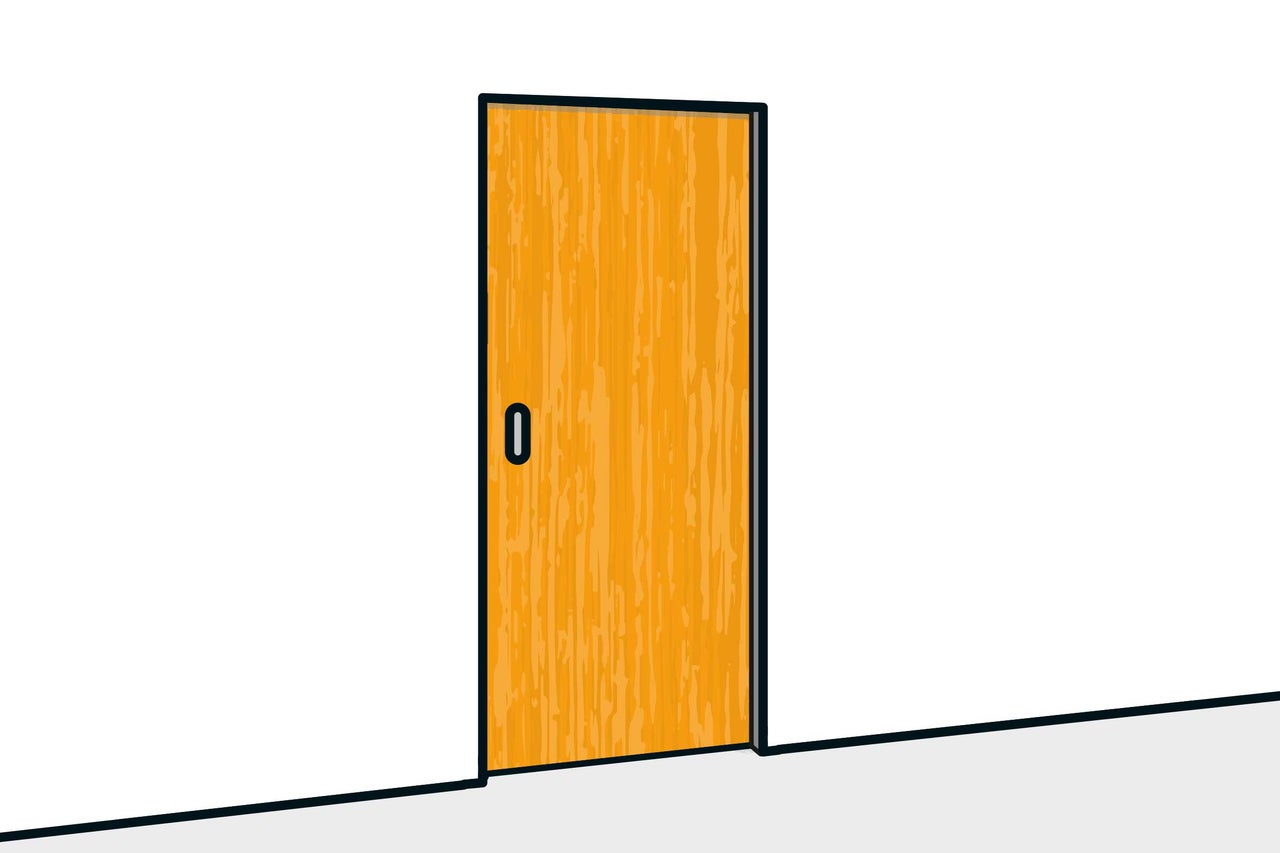

Wand beplanken

11

Zum Schluss kannst Du die Wand beplanken.

 schiebetuer in trockenbauwand einbauen anleitung as 11
