Anleitung

Insektenschutztür montieren

Insektenschutztür montieren

Keiner will Stechmücken im Haus oder in der Wohnung. Um summenden Plagegeistern beim Schlafen nicht restlos ausgeliefert zu sein, sollte man sich mit einem Fliegengitter schützen! Hier erfährst Du Schritt für Schritt, wie Du eine Insektenschutz-Drehtür und Insektenschutz-Schiebetür montierst.

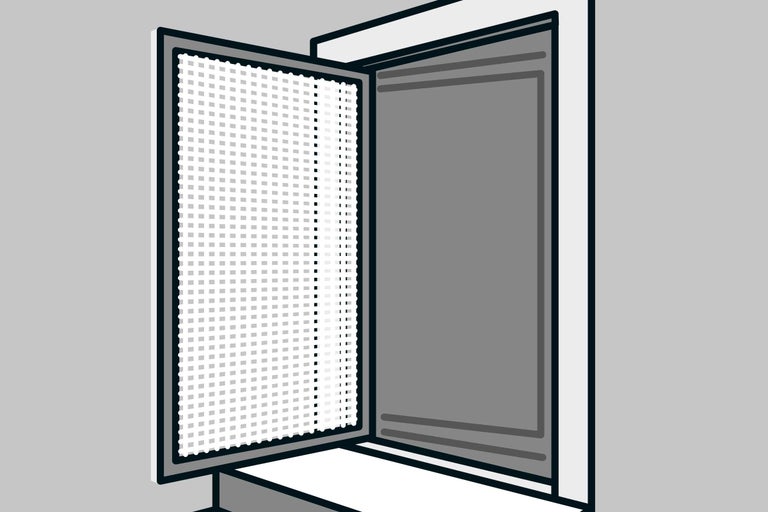

Insektenschutz-Drehtür montieren

Insektenschutz drehtuer anleitung as 09

Das brauchst Du

Material

Werkzeuge

Vorbereitung

Lichtes Maß der Laibung messen

01

Zur Bestellung einer maßgenauen Insektenschutz-Drehtür wird das lichte Maß der Laibung ausgemessen. Gemessen wird an mehreren Stellen. Bei unterschiedlichen Maßen ist das schmalste Maß das Bestellmaß.

 Insektenschutz drehtuer anleitung as 01

Anschlagrichtung & Sonderwünsche beachten

02

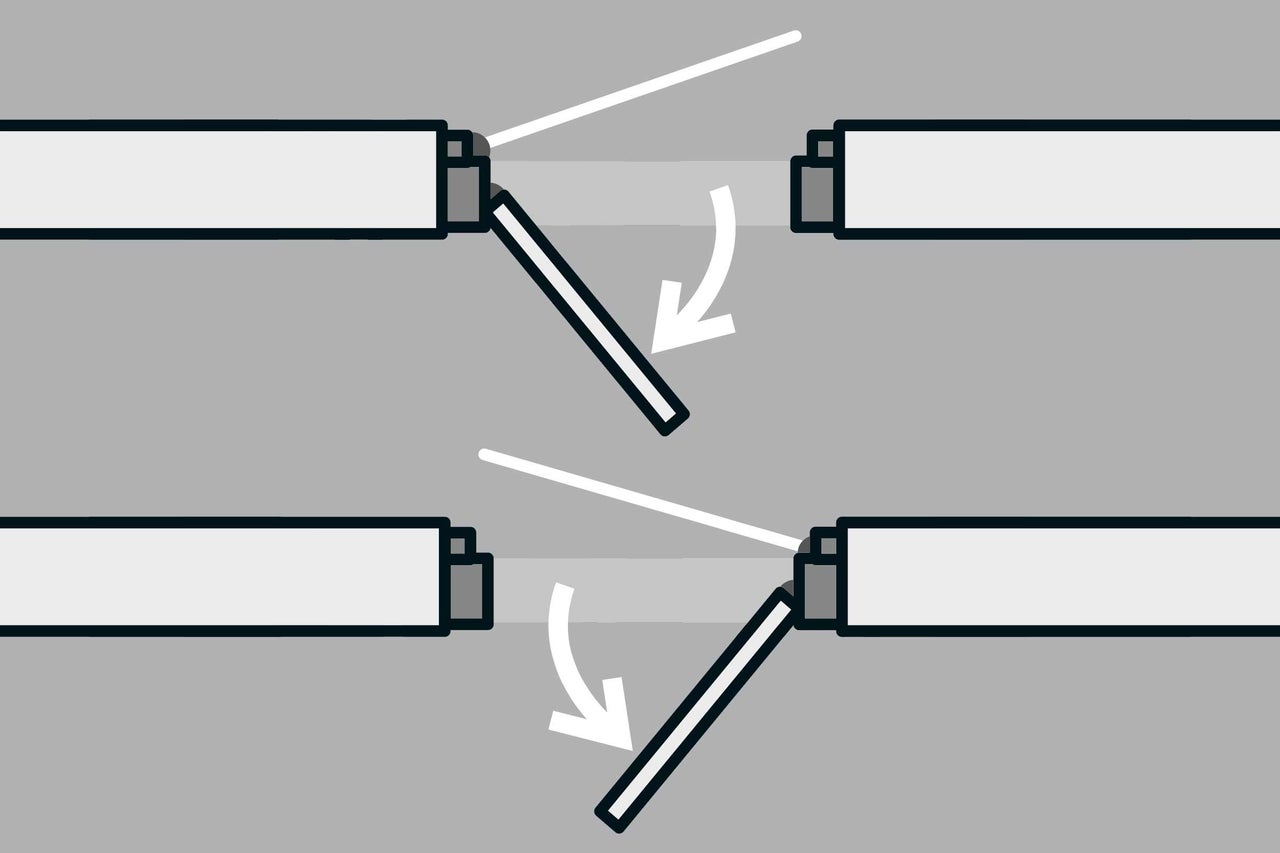

Bei der Drehtür ist die Anschlagrichtung zu beachten. Sie wird als DIN-links (oberes Beispiel) und DIN-rechts (unteres Beispiel) bezeichnet. Diese Angabe ebenfalls in das Bestellformular eintragen. Falls noch besondere Ausstattungsoptionen gewünscht werden, z. B. eine Hundeklappe, müssen auch diese auf dem Bestellformular vermerkt werden. (PDF, 4.016 KB)

 Insektenschutz drehtuer anleitung as 02

Arbeitsschritte

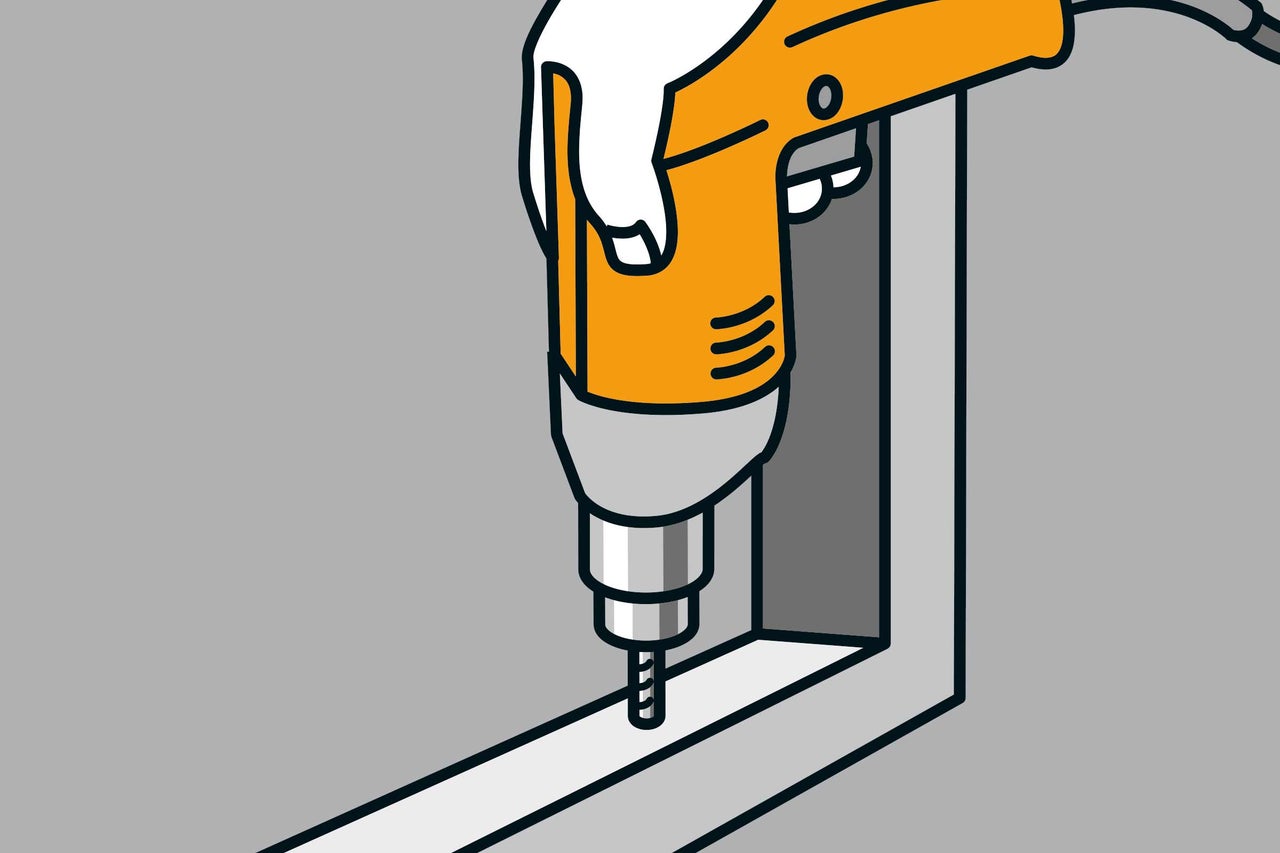

Befestigungslöcher in den Rahmen bohren

03

Bohre zur Montage am Drehtürrahmen mit einem 6-mm-Metallbohrer Befestigungslöcher – halte dabei einen Abstand von jeweils 15 cm zum oberen und unteren Rand.

 Insektenschutz drehtuer anleitung as 03

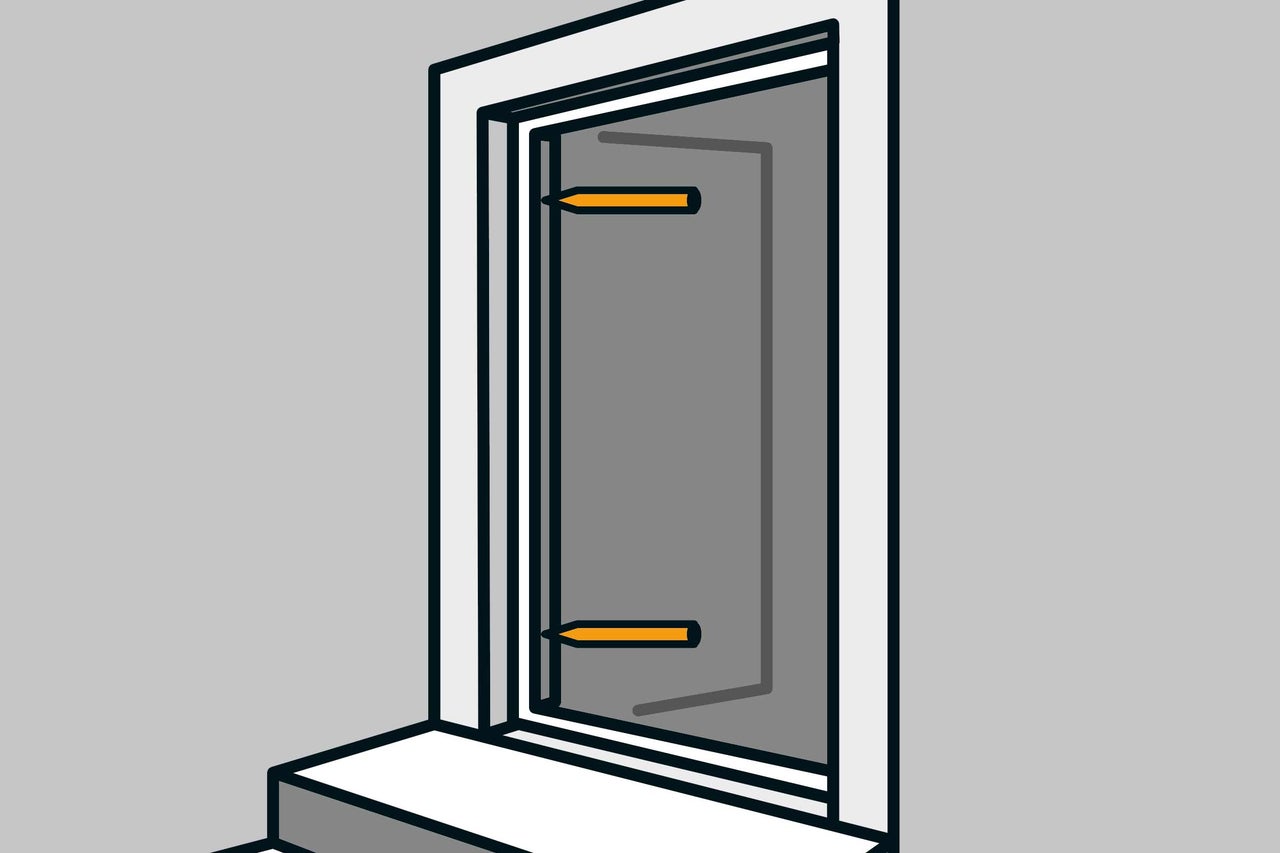

Rahmen ausrichten

04

Den Rahmen in die Laibung stellen und mit der Wasserwaage senkrecht ausrichten. Dann die Bohrlöcher durch die Rahmenlöcher am Mauerwerk anzeichen. Den Rahmen wieder aus der Laibung nehmen.

 Insektenschutz drehtuer anleitung as 04

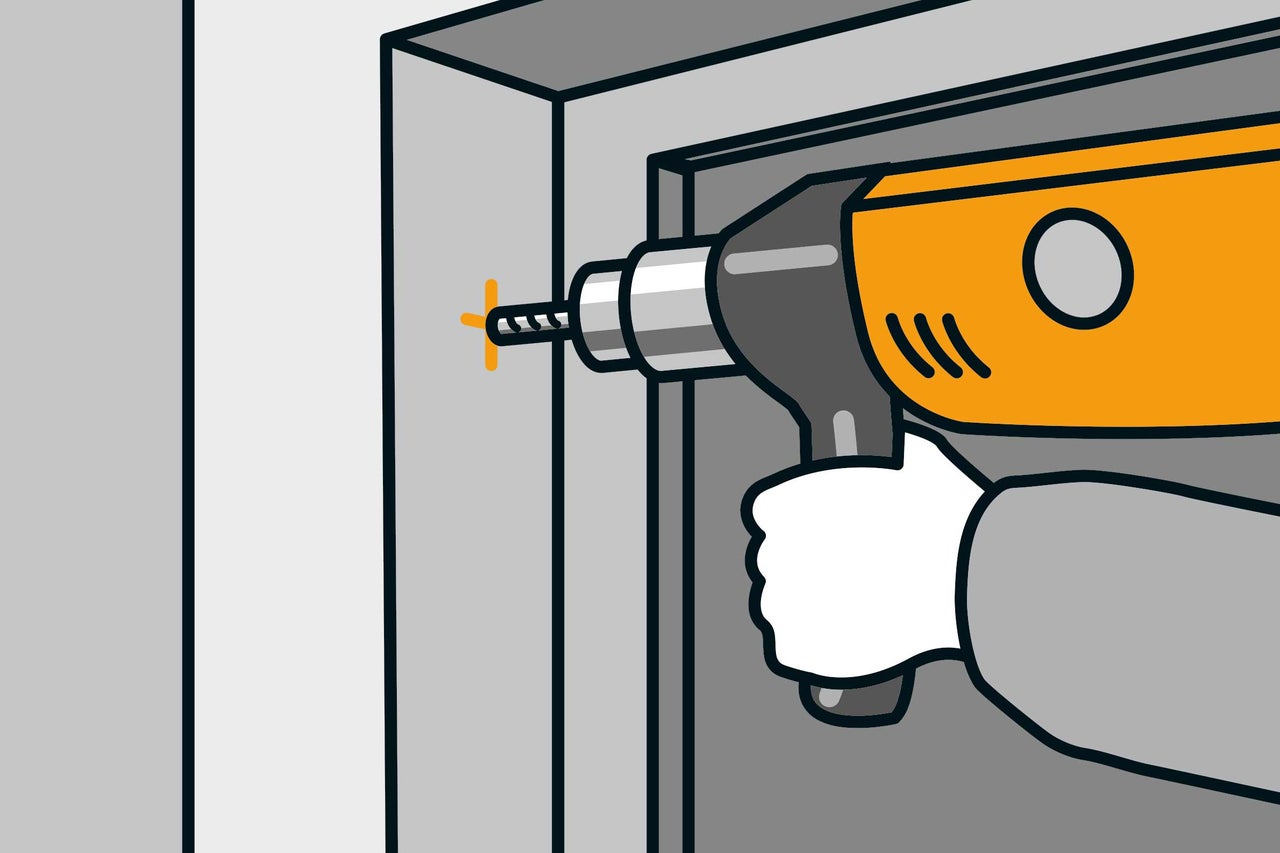

Befestigungslöcher ins Mauerwerk bohren

05

Bohre die Befestigungslöcher mit einem 8-mm-Steinbohrer ins Mauerwerk. Bei sichtbarem Mauerwerk ist es ideal, wenn die Befestigungslöcher in den Fugen sitzen.

 Insektenschutz drehtuer anleitung as 05

Dübel einsetzen & Rahmen verschrauben

06

Setze die Dübel in die Befestigungslöcher ein und verschraube den Rahmen der Insektenschutztür.

 Insektenschutz drehtuer anleitung as 06

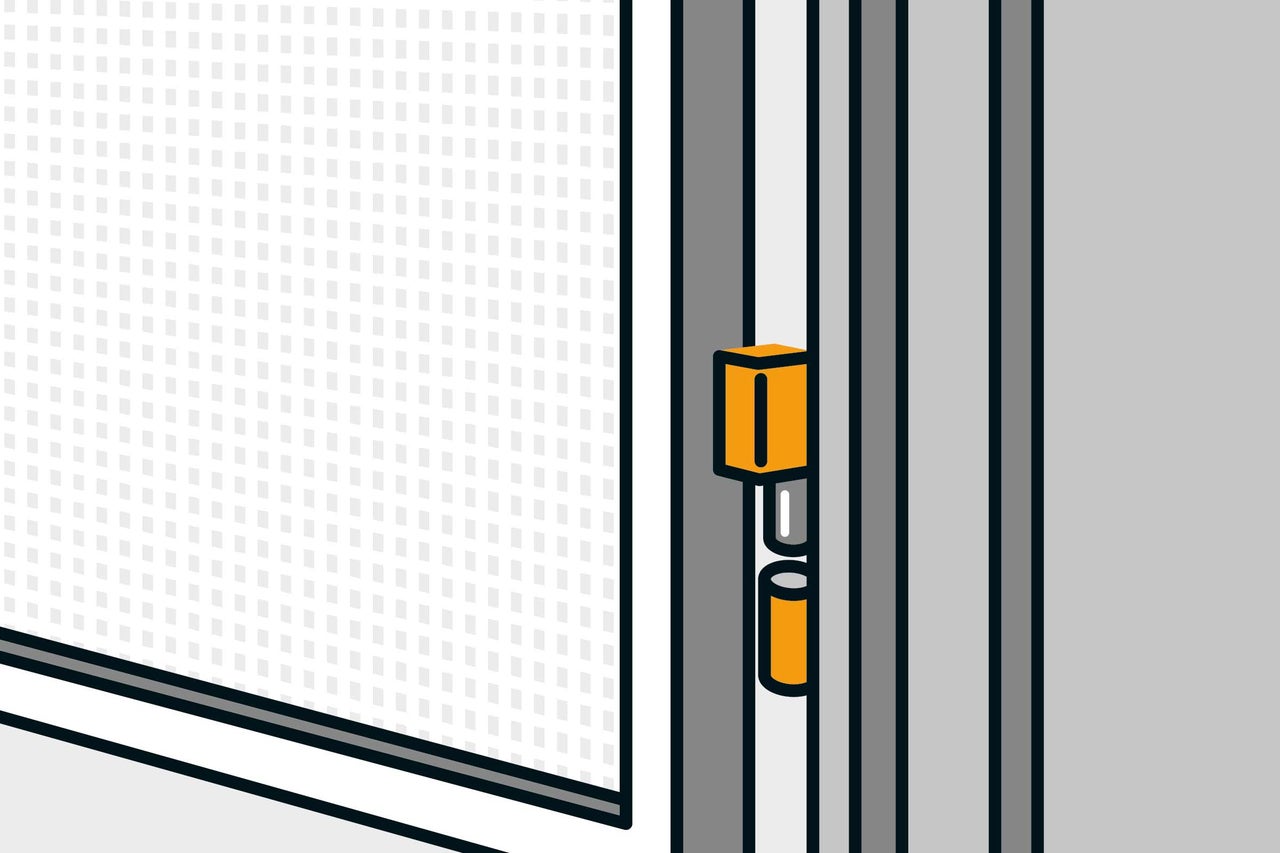

Türflügel einhängen

07

Hänge den Türflügel zuerst in das untere Scharnier ein. Scharniere werden in der Fachsprache als Bänder bezeichnet. Sie bestehen aus einem Bandunterteil und einem Bandoberteil.

 Insektenschutz drehtuer anleitung as 07

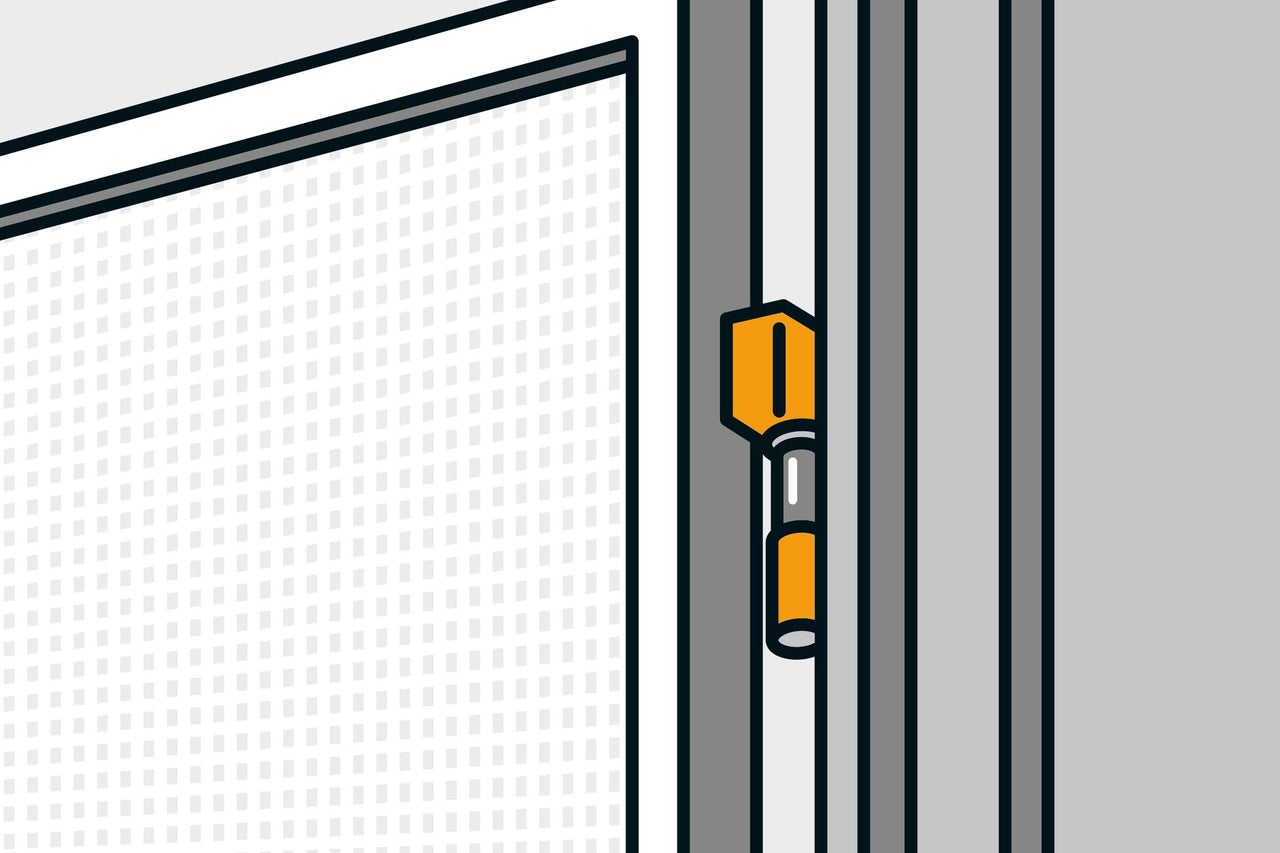

Insektenschutztür öffnen & schließen

08

Die Insektenschutztür kann nun nach außen geöffnet werden, während die Eingangstür wie gewohnt nach innen geöffnet wird.

 Insektenschutz drehtuer anleitung as 08

Insektenschutz-Schiebetür montieren

Insektenschutz schiebetuer anleitung as 05

Das brauchst Du

Material

Werkzeuge

Vorbereitung

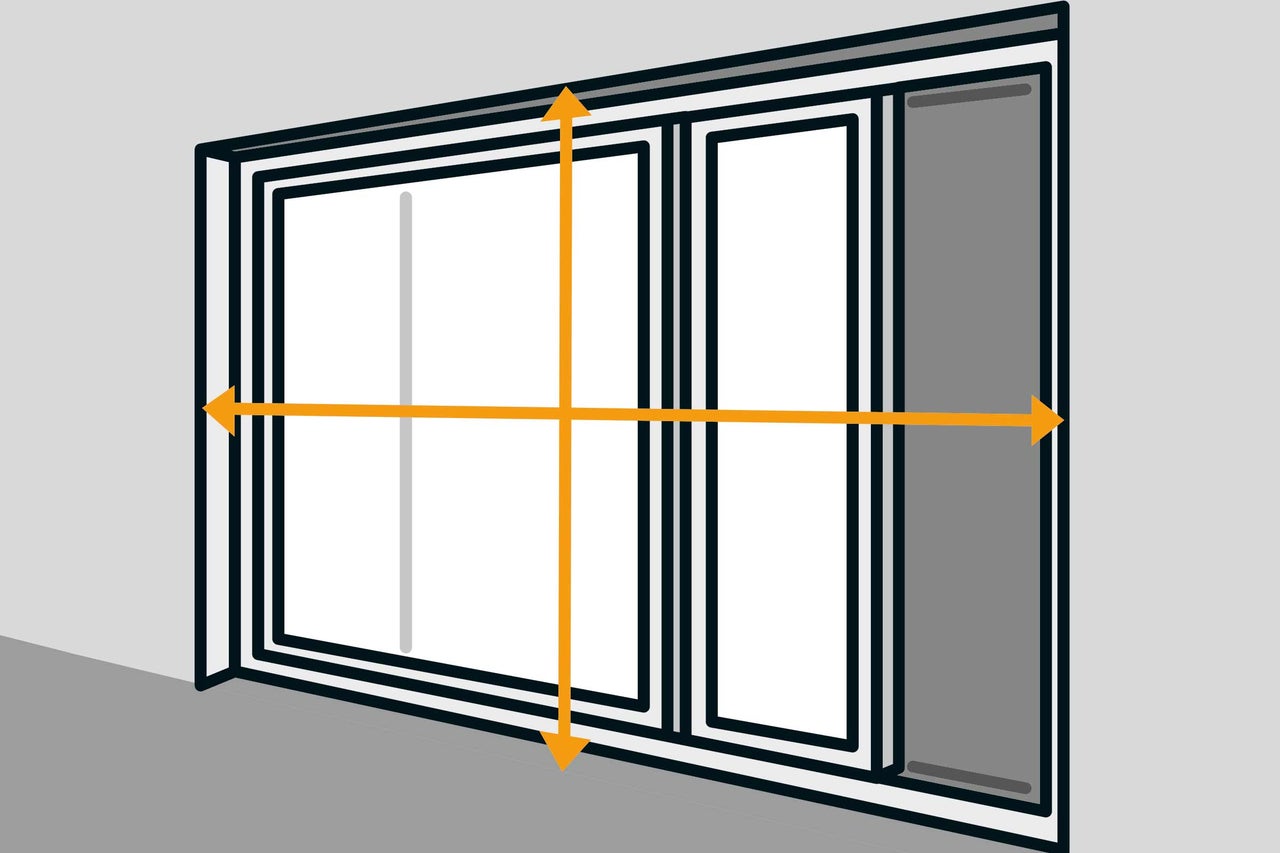

Lichtes Maß ausgemessen

09

Zur Ermittlung der Bestellmaße wird an der Laibung das lichte Maß an mehreren Stellen ausgemessen. Auch das Maß des Schiebetürrahmens wird benötigt. Zusätzlich wird ein Auflagemaß für den Schiebetürrahmen von 25 mm dazugerechnet.

 Insektenschutz schiebetuer anleitung as 01

Befestigungslöcher in Bodenschiene bohren

10

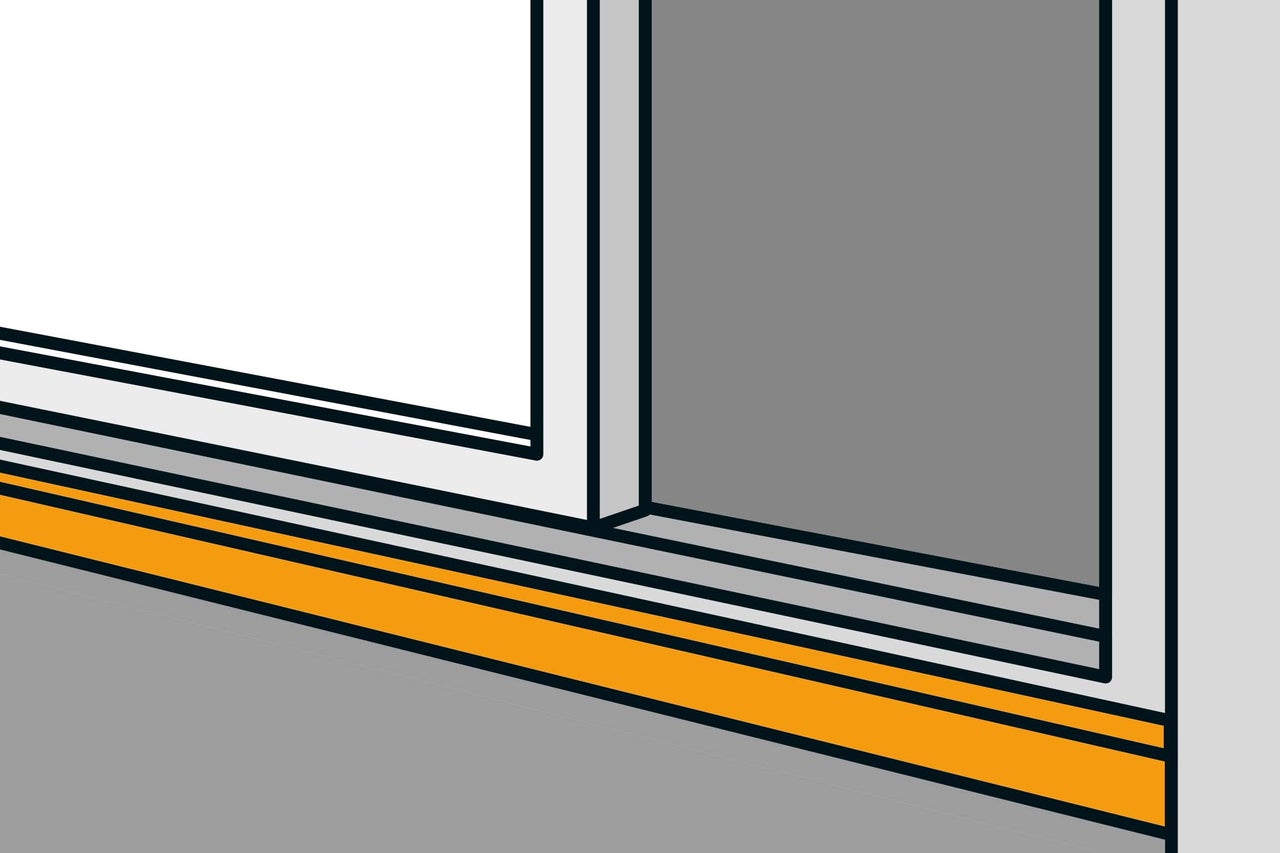

In die Bodenschiene Befestigungslöcher nach Herstellervorgabe bohren und die Schiene dann zur Montage in die Laibung legen. Sie wird parallel zum Türrahmen ausgerichtet. Bei einer vorhandenen Rollladenführung einen Abstand von 8 mm zu dieser einhalten. Dann die Bohrlöcher auf der Bodenfläche markieren und mit einem Steinbohrer bohren.

 Insektenschutz schiebetuer anleitung as 02

Arbeitsschritte

Schiene ausrichten & Bohrlöcher an der Laibung markieren

11

Bei der oberen Schiene muss man zu zweit arbeiten. Die vorgebohrte Schiene parallel und fluchtend zur unteren Schiene ausrichten und die Bohrlöcher an der Laibung markieren. Nun alle angezeichneten Bohrlöcher für die obere Schiene mit dem Steinbohrer bohren, Dübel einstecken und die Schiene verschrauben.

 Insektenschutz schiebetuer anleitung as 03

Anschlag einstellen

12

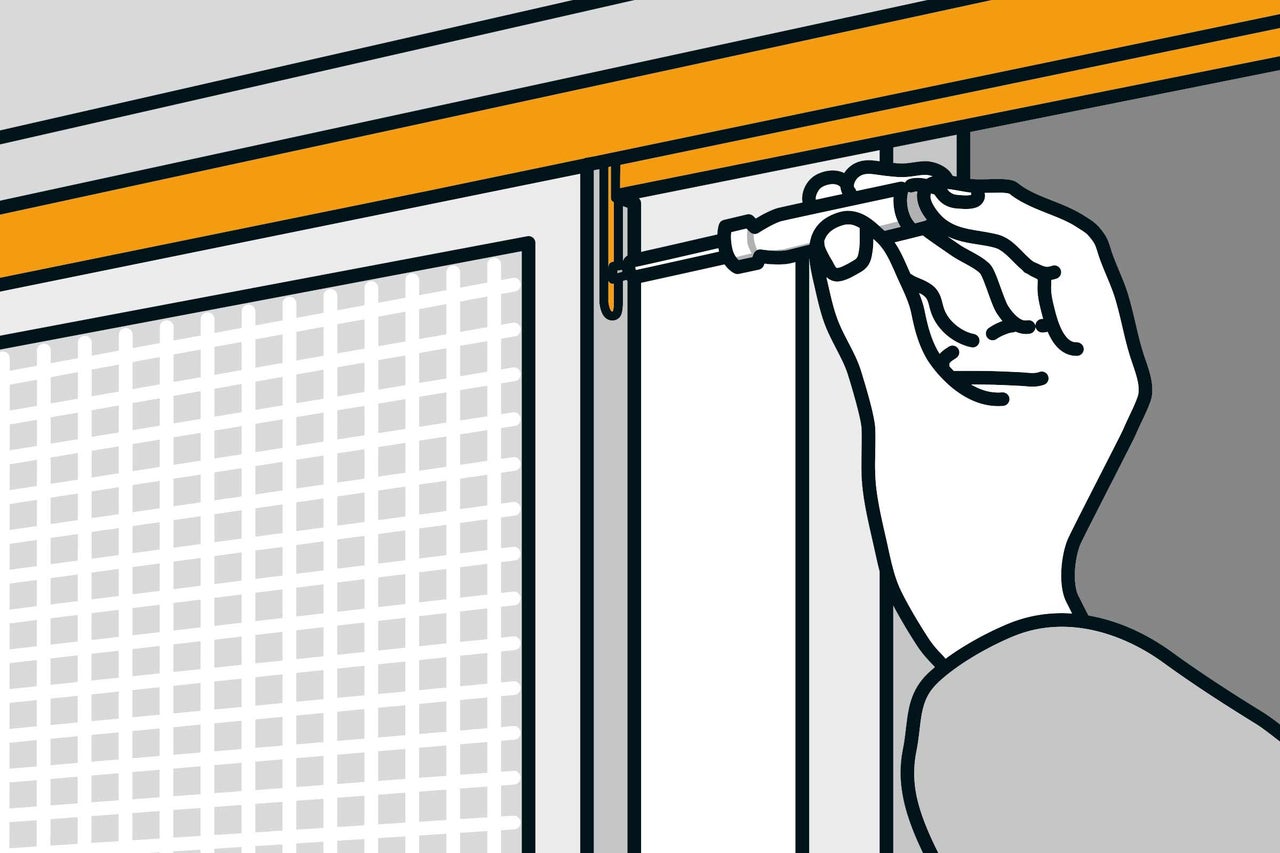

Damit die Schiebetür nicht herausfällt, wird oben der Anschlag eingestellt.

 Insektenschutz schiebetuer anleitung as 04

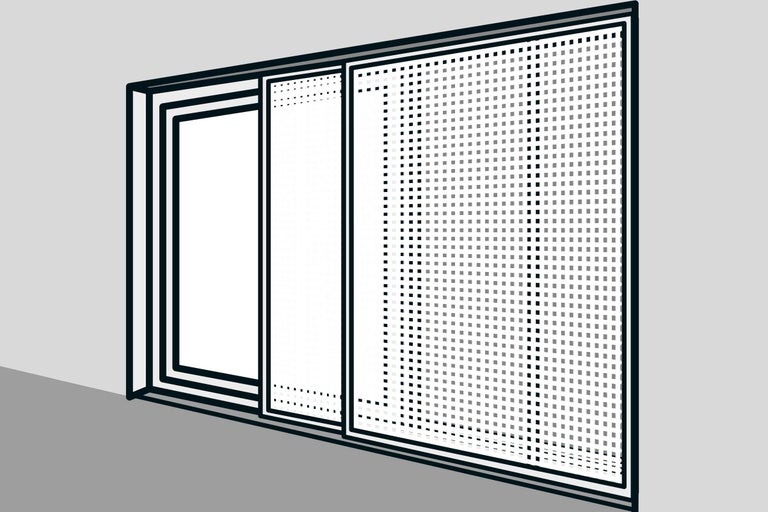

Insektenschutz-Schiebetür öffnen & schließen

13

Die fertig eingebaute Schiebetür lässt sich nun bequem zur Seite schieben, die Terrassentür kann weiterhin wie gewohnt genutzt werden.

 Insektenschutz schiebetuer anleitung as 05
