Lit arrière & des tiroirs Campingbox pour Volkswagen

Lit arrière & des tiroirs Campingbox pour Volkswagen

Il est temps de passer à autre chose. Le lit arrière Erwin et le système de placard Carolin assorti t‘offrent un espace de couchage, d‘assise et de rangement dans ton fourgon. Emboîter, charger et en route pour l‘aventure.

Les dimensions du lit arrière Erwin et du système de tiroirs arrière Carolin sont adaptées les unes aux autres. Ils ne font pas partie d'un ensemble et sont disponibles séparément. De cette manière, tu peux combiner les deux box ou n'en acheter qu'une.

Les instructions complètes pour le lit arrière Erwin et les tiroirs arrière Carolin pour VW de BUILDIFY se trouvent ici (PDF, 4.000 KB)

Les Campingbox Erwin et Carolin sont les modèles les plus hauts. Si tu recherches un lit gigogne et un système de placard un peu plus bas pour ton combi VW, nous te recommandons les Campingbox Marinus et Ben.

Tu trouveras les instructions ici.

Aménager un lit arrière Campingbox

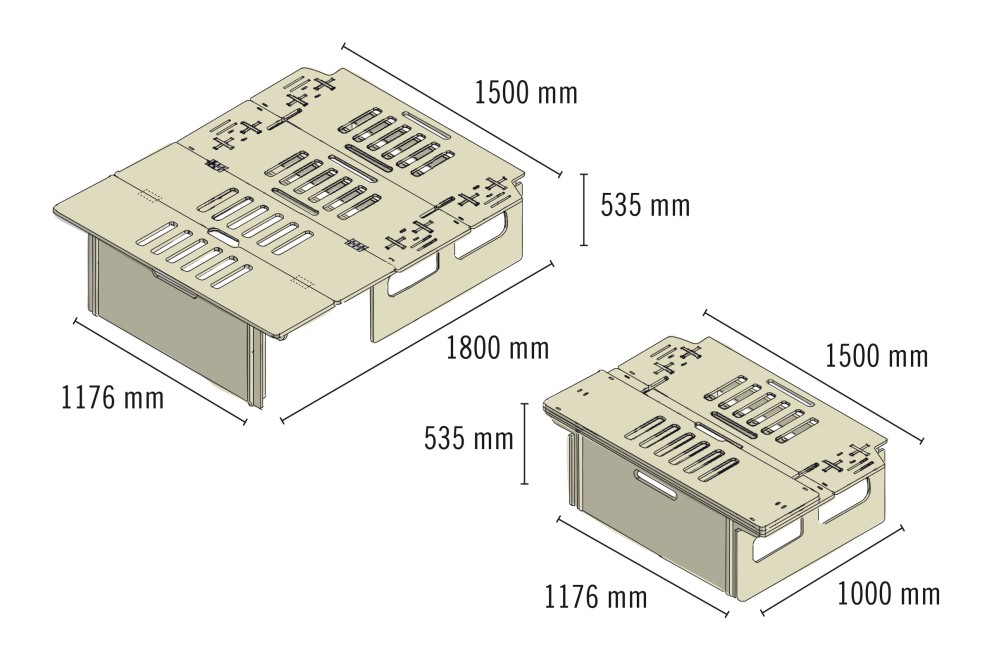

erwin grenoside bett as 02

Déplié, le lit offre un espace de couchage max. de: L 1800 mm x l 1500 mm x h 535 mm. Replié, sa surface est de: L 1000 mm x l 1500 mm x h 535 mm.

Ce dont tu auras besoin

Préparation

LU Heckbett Skizze1

Sur cette illustration sont représentés tous les éléments du kit de montage pour le lit de camping. Pour l'aménagement, tu auras besoin également des articles supplémentaires présentés. Veille, lors de l'achat, à ce que le kit de montage passe dans ton véhicule.

Peinture & protection du bois

Tu peux aussi évidemment enduire la Campingbox de laque et de lasure HORNBACH dans ta couleur préférée. Si tu veux protéger le bois, utilise l'huile pour bois incolore HORNBACH.

Etapes de travail

Monter le lit

01

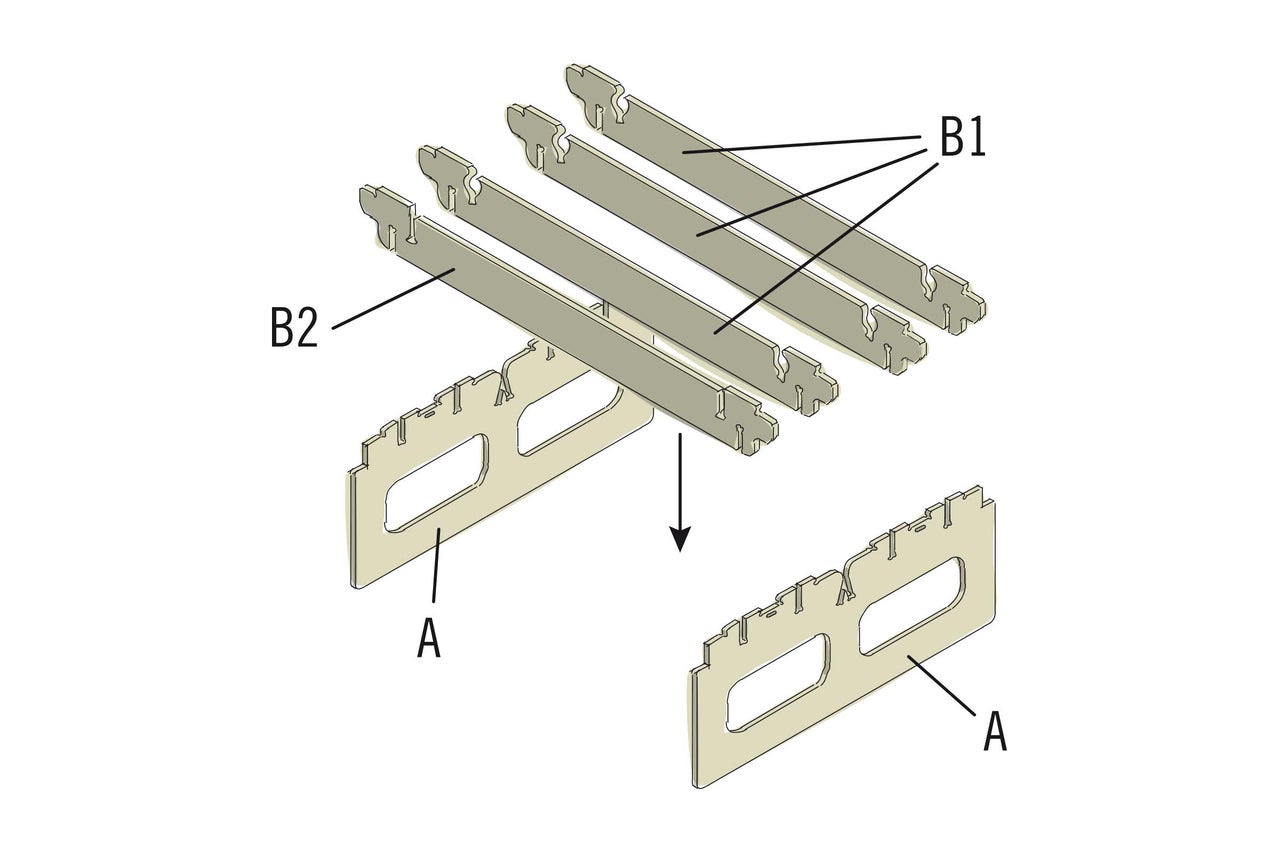

Avec l‘aide d‘une seconde personne, pose les deux parois latérales (A). Insère alors les trois étais (B1) et l‘étai (B2) par le haut, dans les fentes des parois latérales.

 marinus wharncliff erwin grenoside bett as 03

Utiliser un marteau en caoutchouc blanc

Si les raccords s'assemblent difficilement, tu peux t'aider d'un marteau en caoutchouc. Utilise un marteau en caoutchouc blanc et donne uniquement des coups légers.

Mettre le panneau avant

02

Emboîte le panneau avant (C) à l‘avant dans les fentes des angles des parois latérales.

 marinus wharncliff erwin grenoside bett as 04

Insérer les étais coudés

03

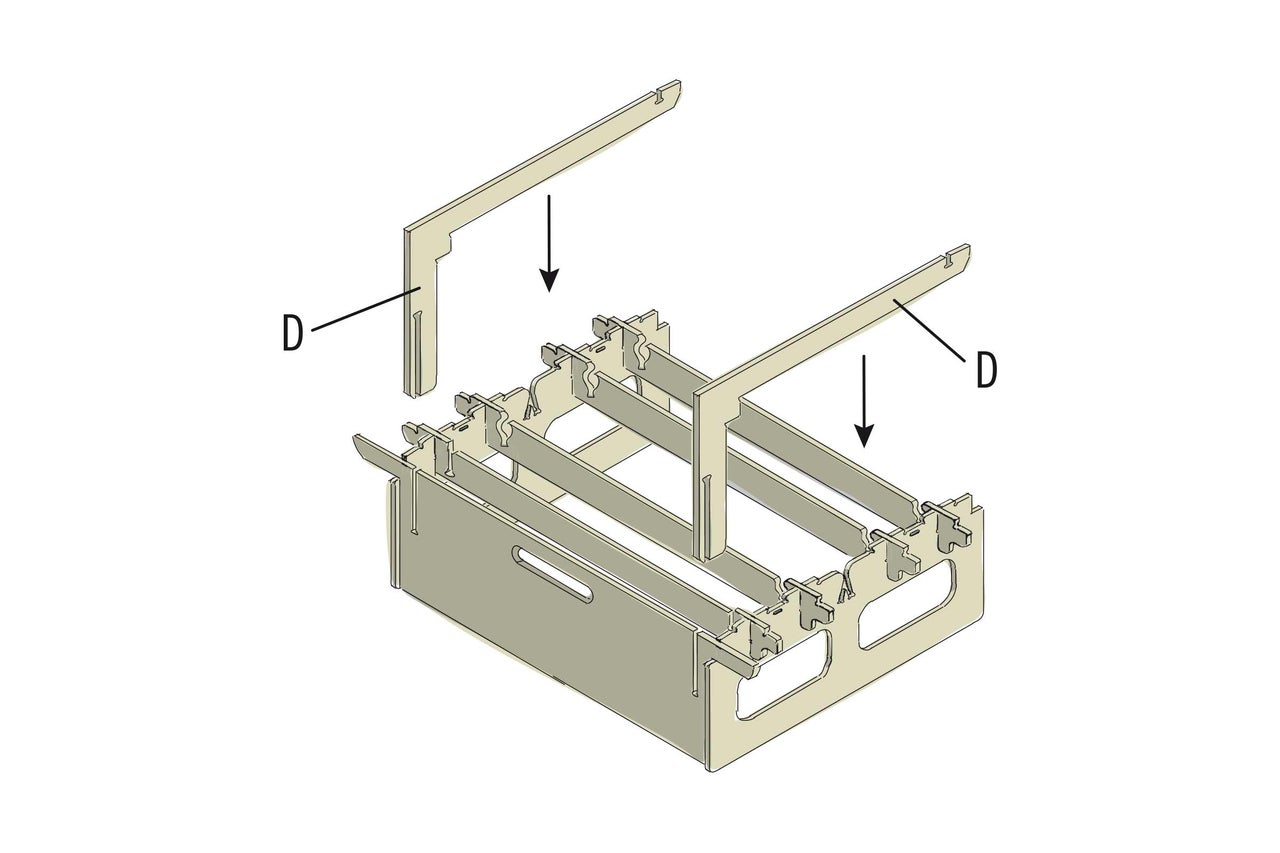

Introduis les deux étais coudés (D) dans les fentes du panneau avant. Insère pour cela les parties longues des étais coudés dans les fentes supérieures des étais (B1 et B2).

 marinus wharncliff erwin grenoside bett as 05

Insérer le butoir

04

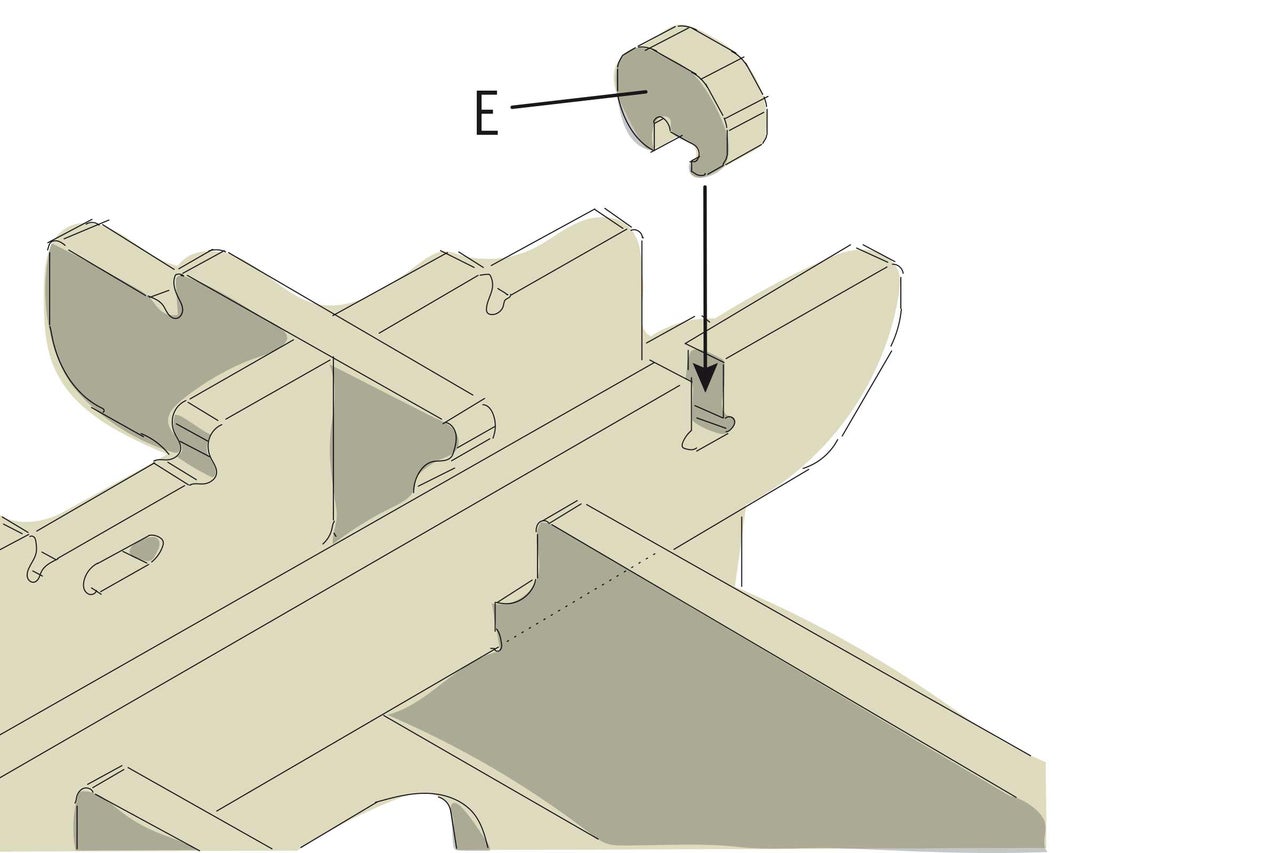

Emboîte ensuite un butoir (E) à l‘extrémité de l‘étai coudé. Il doit être positionné de manière à ce que l‘étai coudé et le panneau avant puissent être poussés jusqu‘à l‘étai (B2). Teste le fonctionnement et corrige les pièces si besoin.

 marinus wharncliff erwin grenoside bett as 06

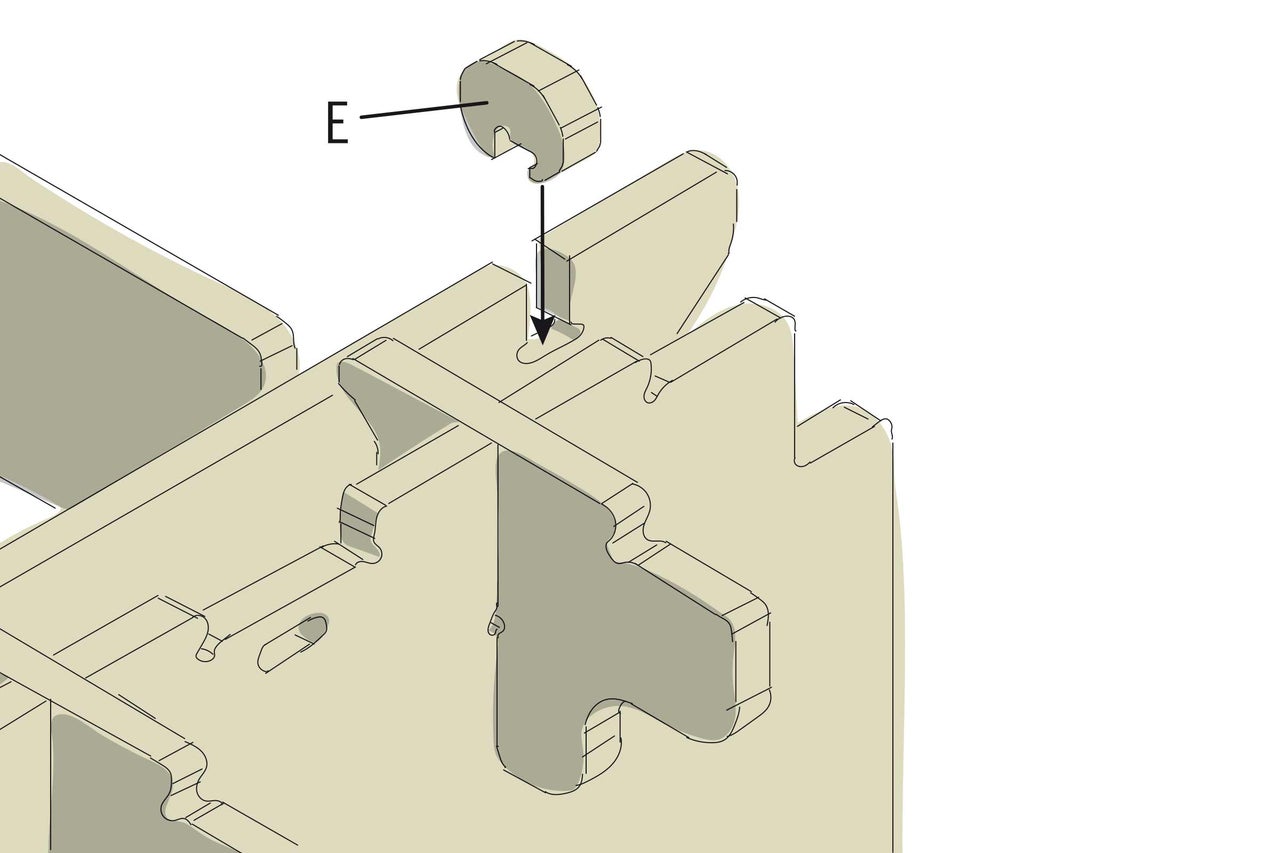

Insérer le butoir

05

Emboîte maintenant un butoir (E) à l‘autre extrémité de l‘étai coudé. Teste le fonctionnement et corrige les pièces si besoin. Si les pièces ne s‘emboîtent pas complètement, la partie gigogne coince.

 marinus wharncliff erwin grenoside bett as 07

Attacher le panneau de recouvrement

06

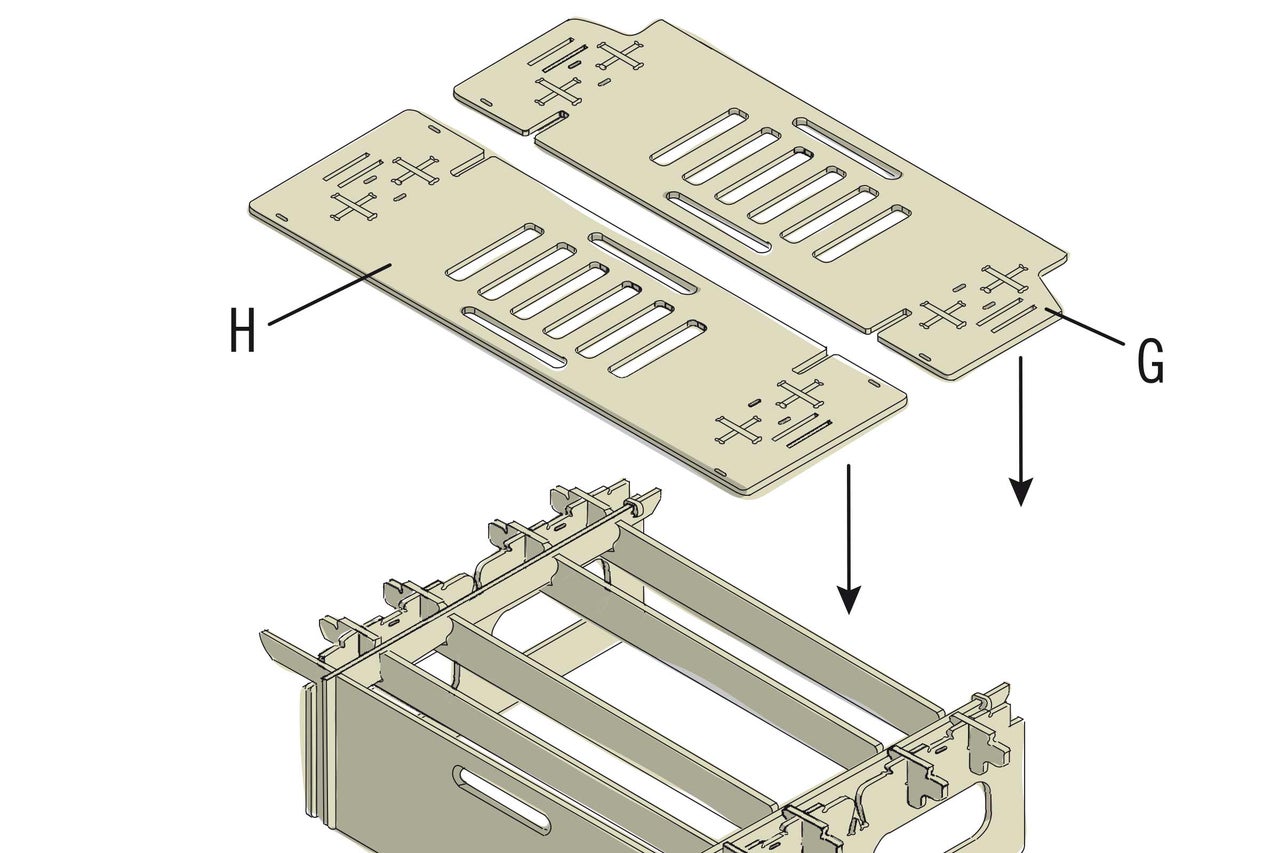

Repousse le panneau avant en arrière. Emboîte le panneau de recouvrement (G) sur la pièce inférieure du bord arrière, de manière à ce que les fentes des angles soient orientées vers l‘extérieur. Place le panneau de recouvrement (H) dans l‘alignement et emboîte-le également.

 marinus wharncliff erwin grenoside bett as 08

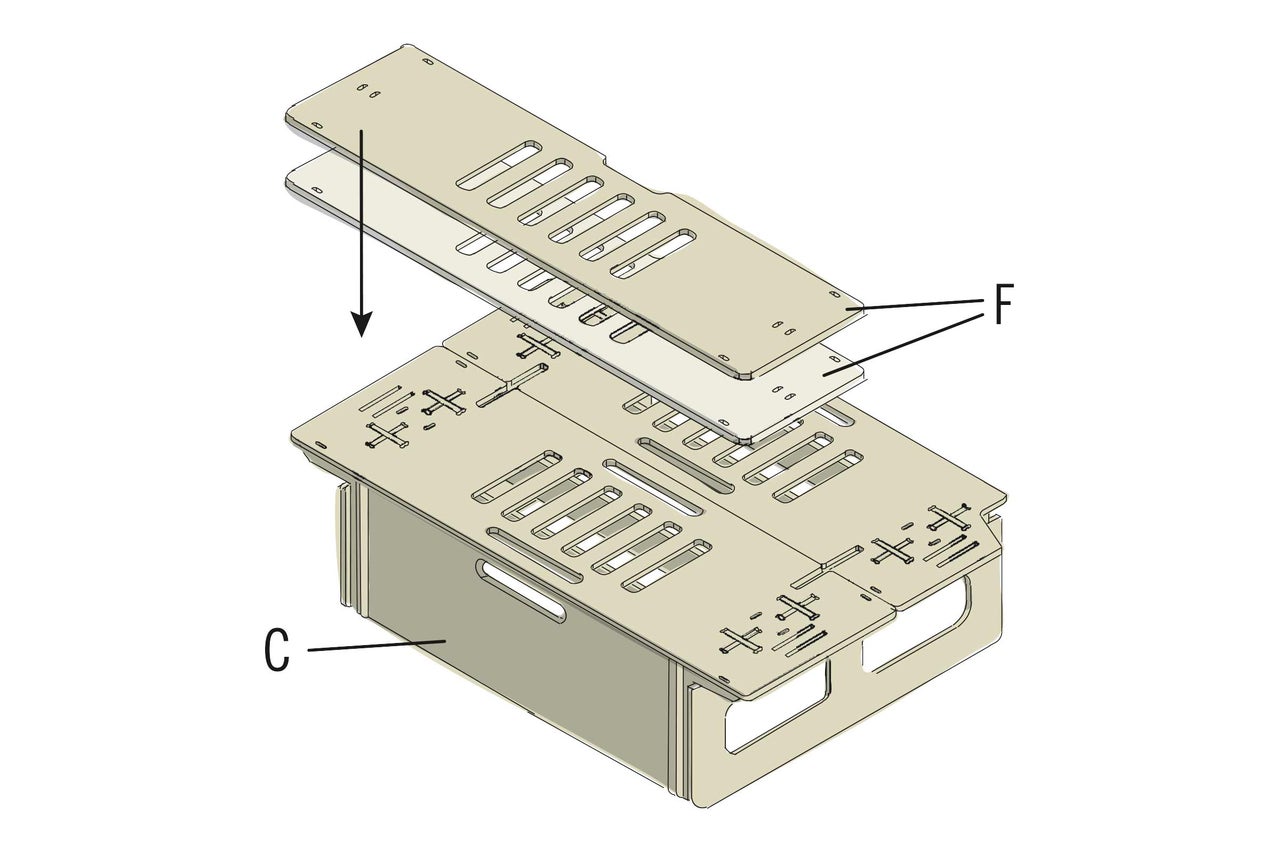

Retirer le panneau

07

Pour installer les deux autres panneaux de recouvrement (F), sors le panneau avant en le tirant vers l‘avant.

 marinus wharncliff erwin grenoside bett as 09

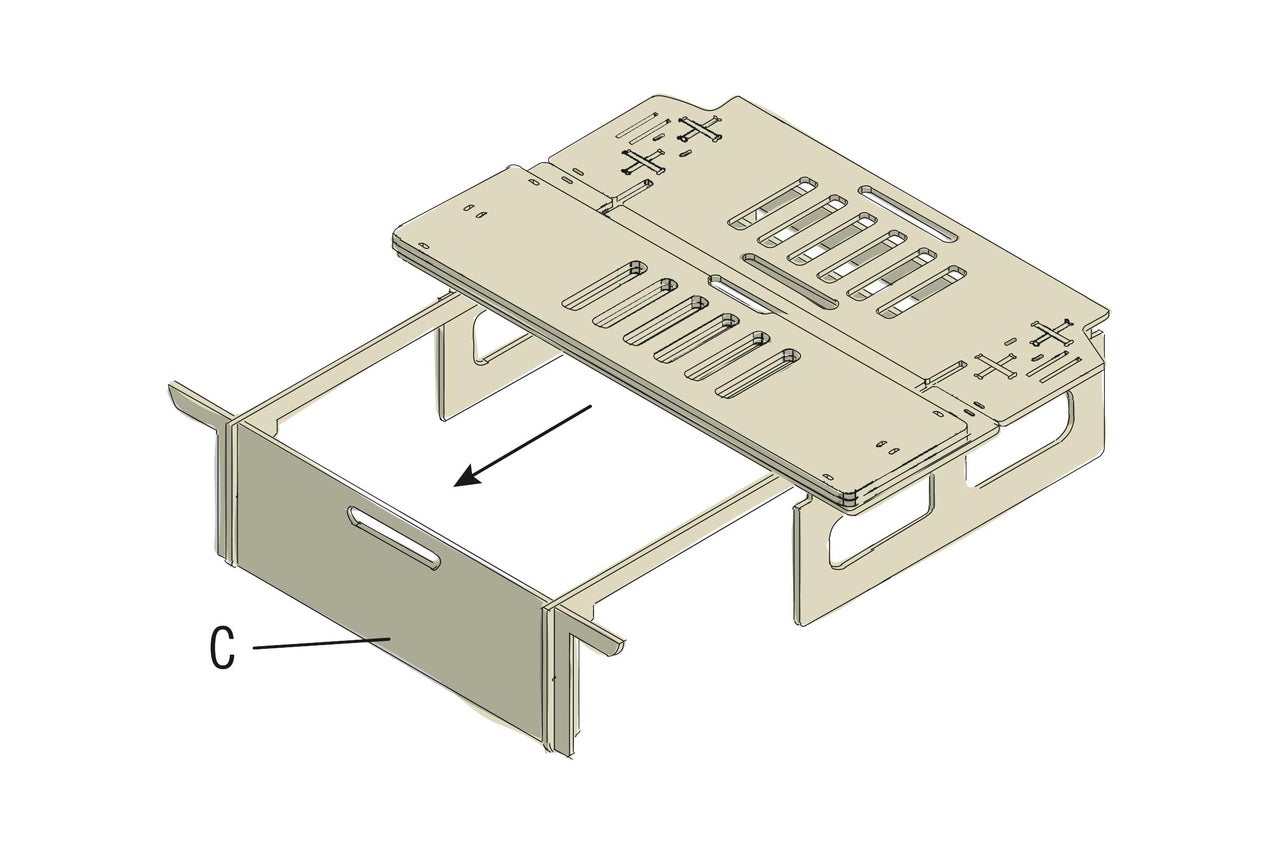

Positionne le panneaux de recouvrement

08

Place les panneaux de recouvrement face arrière vers le haut, sur la partie sortie.

 marinus wharncliff erwin grenoside bett as 10

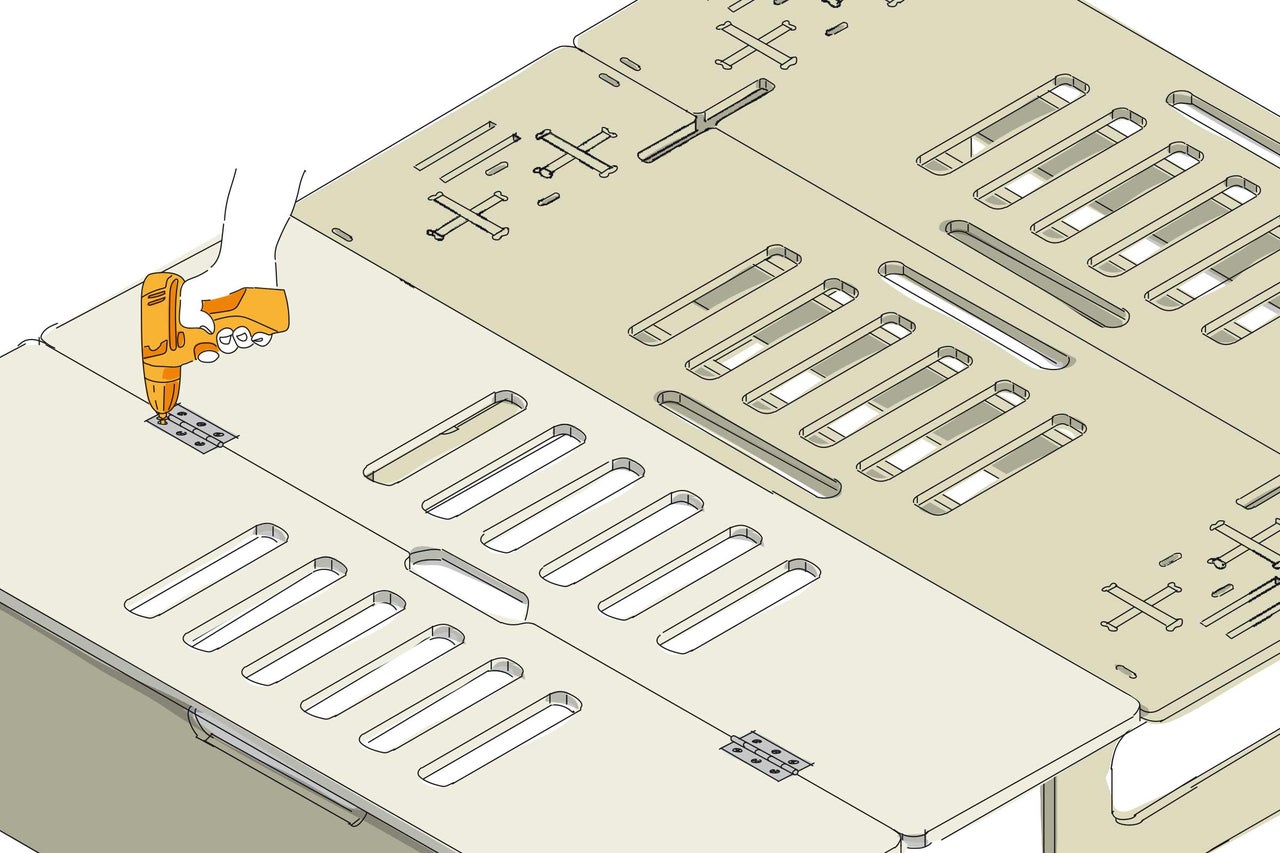

Monter les panneaux

09

Dispose les panneaux de façon à ce que l‘ouverture de poignée se trouve entre les deux plaques. Assemble-les à l‘aide de deux charnières.

 marinus wharncliff erwin grenoside bett as 11

Connecter les panneaux emboîtés

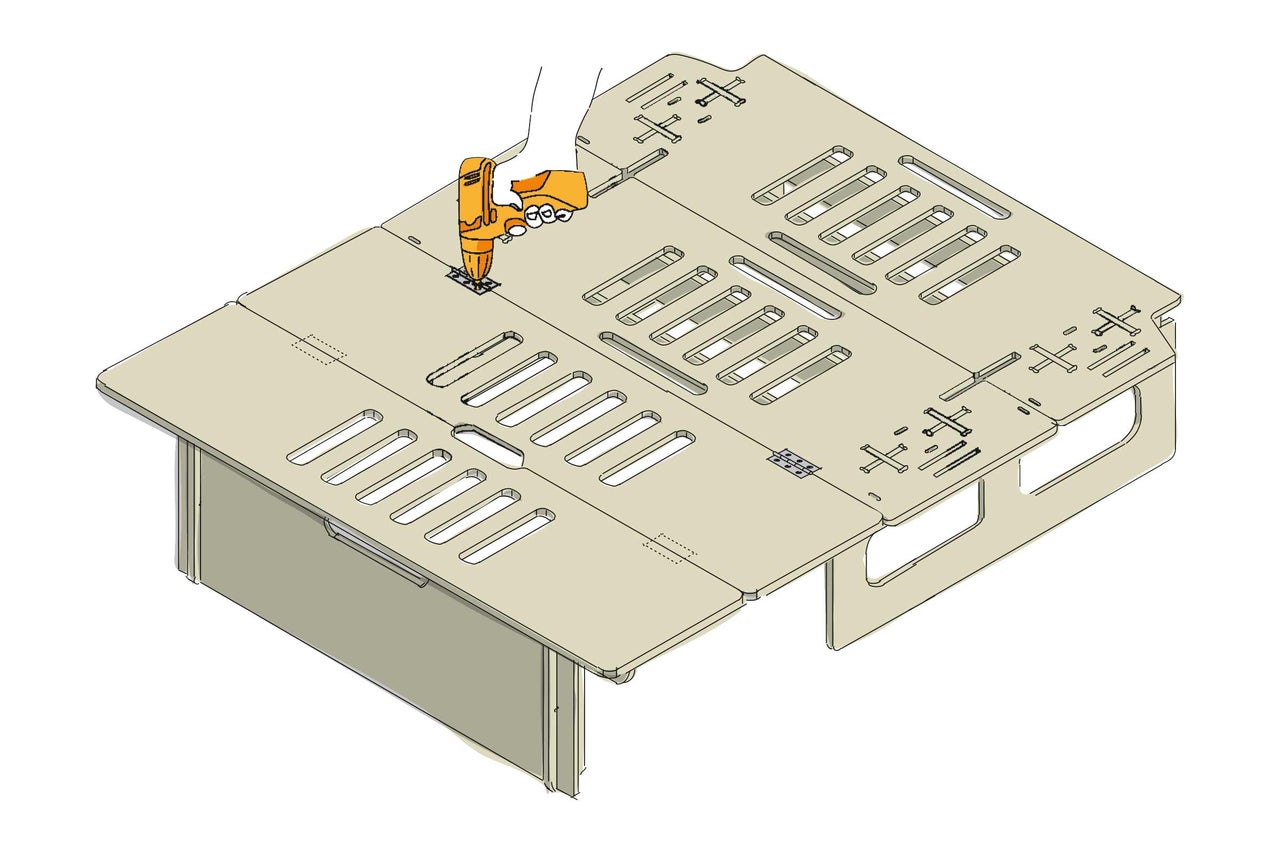

10

Retourne les deux panneaux et visse-les aux panneaux emboîtés précédemment à l‘aide de deux charnières.

 marinus wharncliff erwin grenoside bett as 12

Possibilités d'utilisation du lit arrière

11

Il reste à fixer et sécuriser le lit dans le véhicule. Un lit arrière offre de nombreuses possibilités. Il peut être déplié complètement en lit ou servir de siège ou encore, prendre une forme entre les deux.

Le module de tiroirs Carolin peut être monté pour créer un espace de rangement supplémentaire.

 marinus wharncliff erwin grenoside bett as 13

Assise non autorisée lors des trajets

Nos produits ne doivent pas être utilisés comme siège ou comme lit lors des trajets.

Aménager un système de tiroirs Campingbox

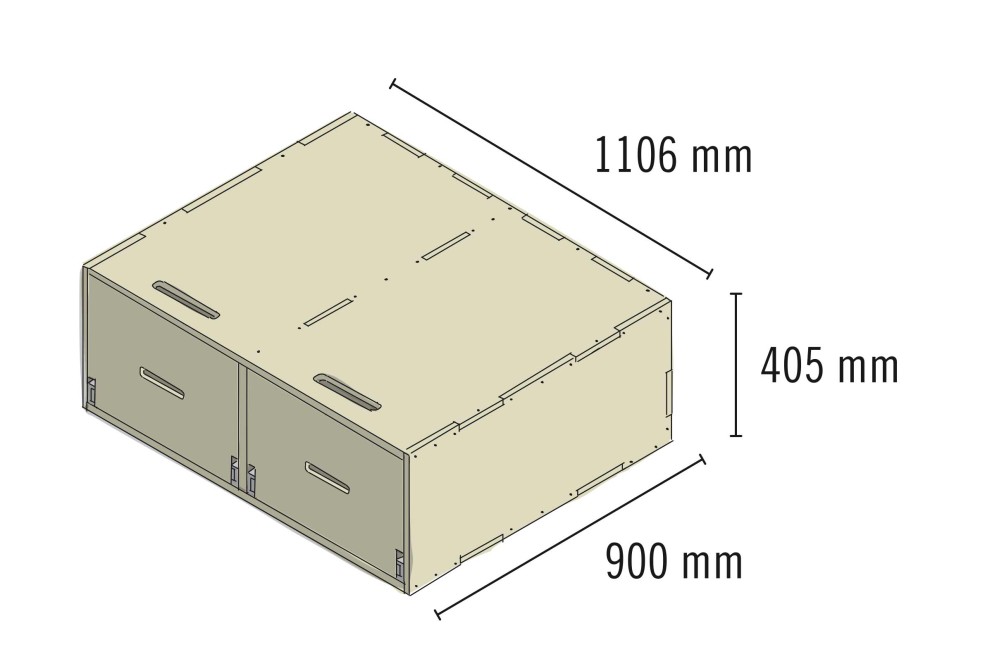

carolin grenoside drawer as vermassung

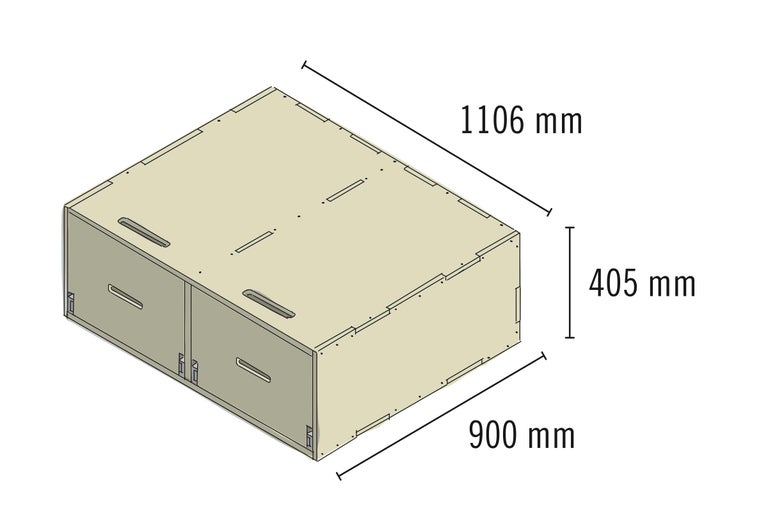

Le système de placard présente les dimensions: L 900 mm x l 1106 mm x h 405 mm, avec deux tiroirs aux dimensions intérieures: L 835 mm x l 462 mm x h 340 mm.

Ce dont tu auras besoin

Préparation

LU Heckbett Skizze2

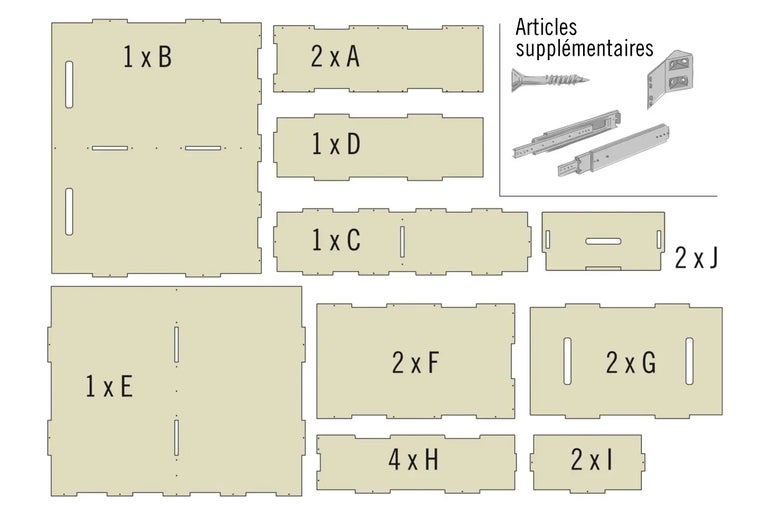

Sur cette illustration sont représentés tous les éléments du kit de montage pour le système de placard. Pour l'aménagement, tu auras besoin également des articles supplémentaires présentés. Veille, lors de l'achat, à ce que le kit de montage passe dans ton véhicule.

Peinture & protection du bois

Tu peux aussi évidemment enduire la Campingbox de laque et de lasure HORNBACH dans ta couleur préférée. Si tu veux protéger le bois, utilise l'huile pour bois incolore HORNBACH.

Etapes de travail

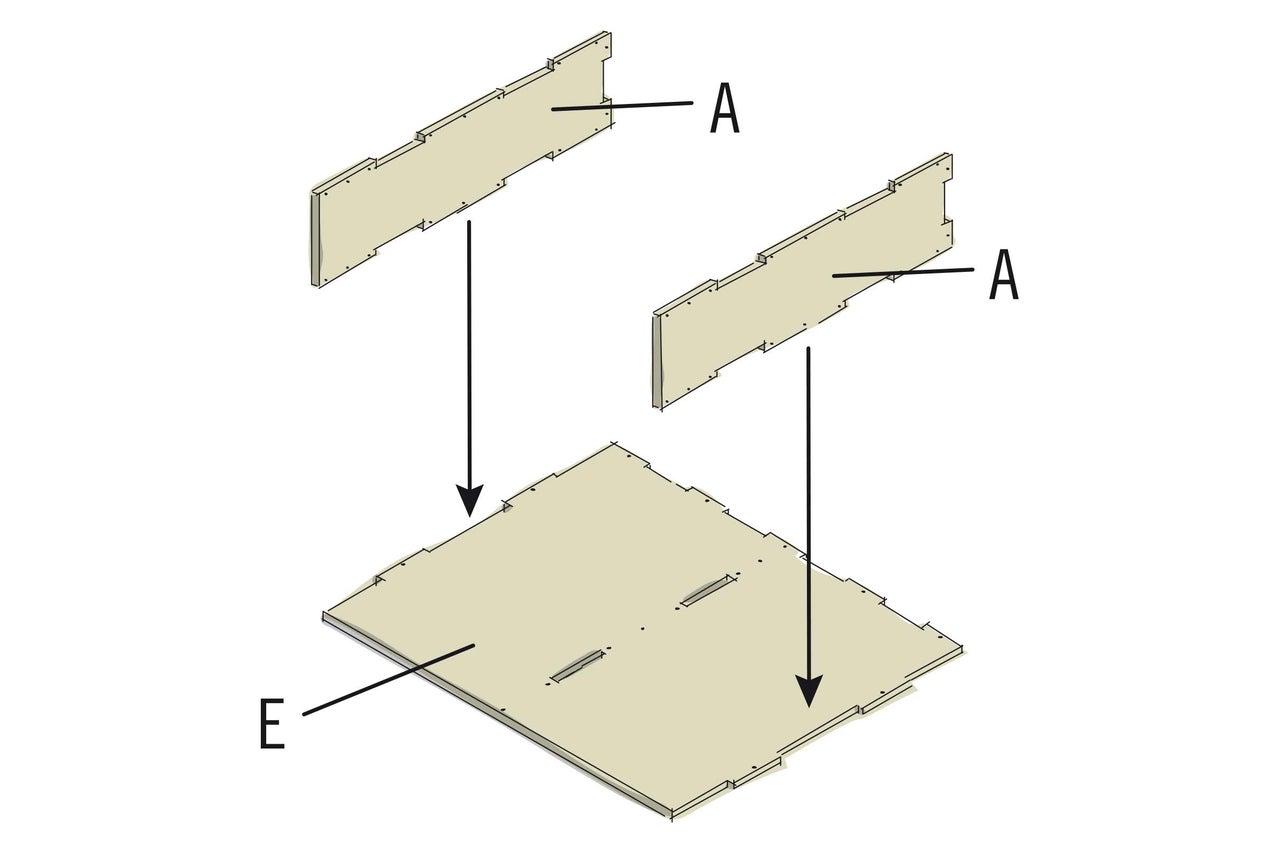

Monter le cadre des tiroirs

12

Insère les deux parois latérales (A) dans les fentes du panneau de fond (E). Place l‘ensemble debout et visse les parois latérales par le bas, dans les trous de perçage en place dans le panneau de fond. Visse également les parois latérales au panneau de fond par l‘extérieur.

Pour visser les pièces de bois, utilise des vis de 3,5 x 35 mm.

 ben wharncliff carolin grenoside drawer as 02

Mettre en place la paroi arrière et la paroi intermédiaire

13

Emboîte aussi le panneau arrière (C) et la paroi intermédiaire (D) dans les fentes et visse depuis la face inférieure du panneau de fond. Visse ensuite les parois latérales à la paroi arrière dans les trous de perçage prévus à cet effet. Termine par le vissage de la paroi intermédiaire au panneau de fond et à la paroi arrière.

 ben wharncliff carolin grenoside drawer as 03

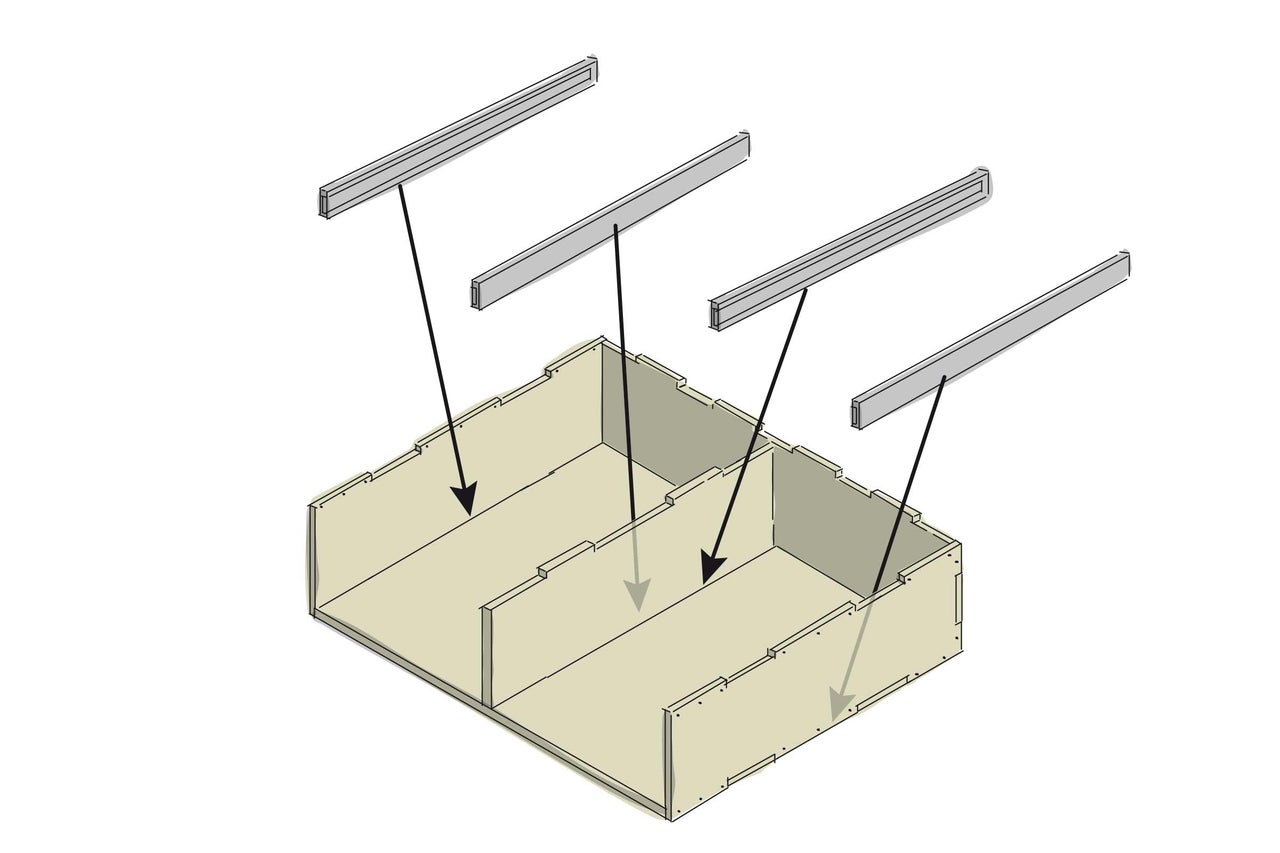

Fixer les rails des tiroirs

14

Fixe dans chacun des deux compartiments de tiroir, deux coulisses pour tiroir. Les coulisses ont une largeur de 19 mm. Place-les de préférence en bas sur le fond du corps. C‘est à cet endroit qu‘elles sont le plus faciles à installer.

 ben wharncliff carolin grenoside drawer as 04

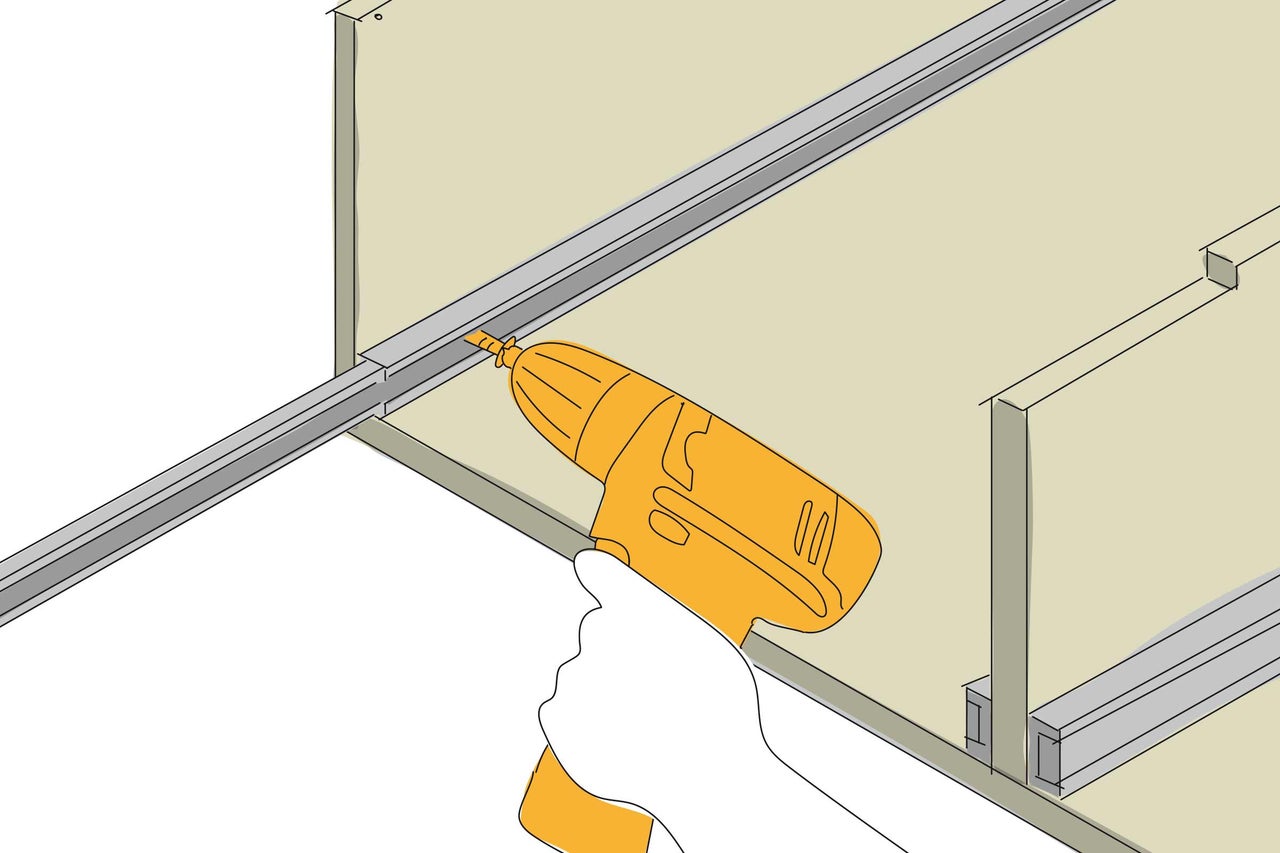

Visser les rails de tiroir

15

Visse les coulisses de manière à ce que les tiroirs ne dépassent pas une fois rentrés. Utilise pour cela les vis de 4,5 x 16 mm. Les trous de vissage n‘ont pas besoin d‘être pré-percés.

 ben wharncliff carolin grenoside drawer as 05

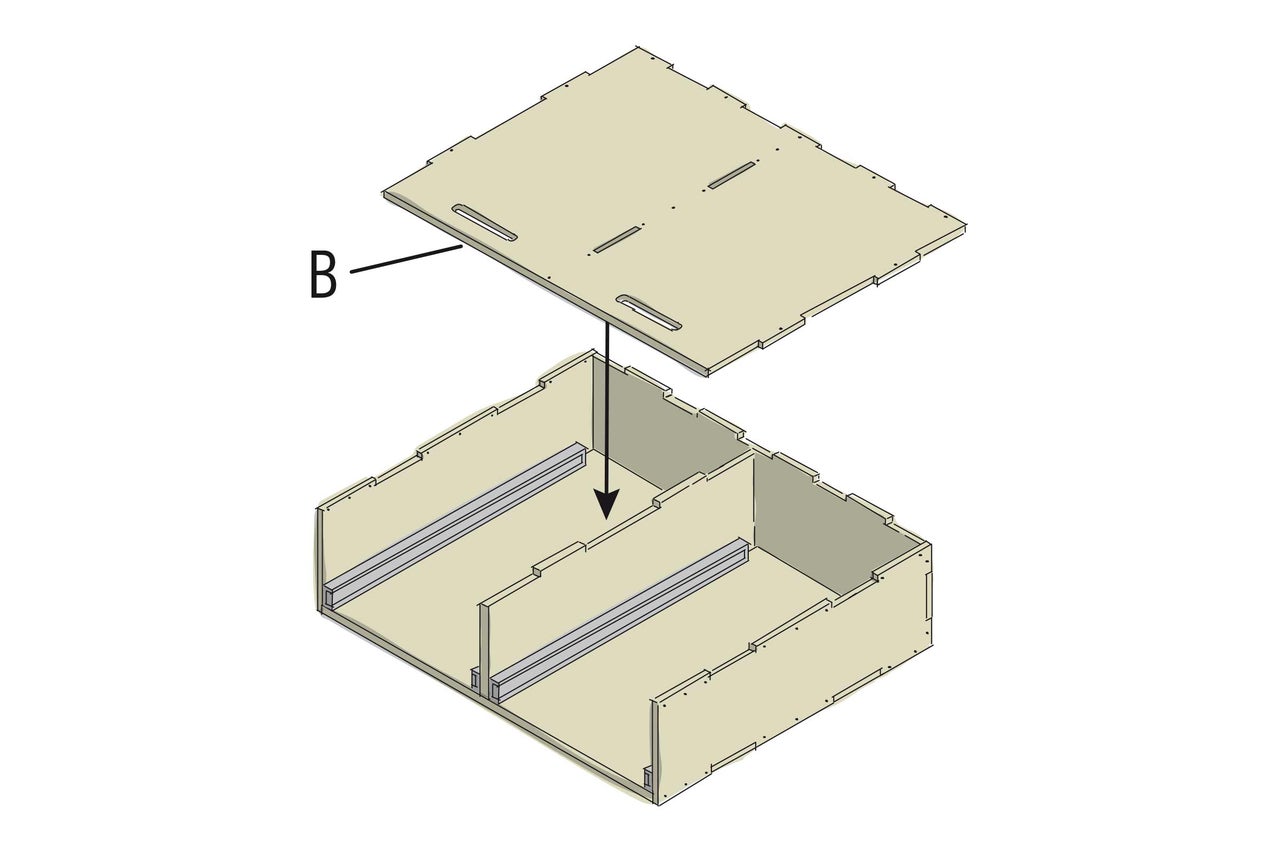

Monter le couvercle du boîtier

16

Après l‘installation des coulisses pour tiroir, tu peux monter le cache du cadre (B) et le fixer à la paroi intermédiaire, aux parois latérales et à la paroi arrière à l‘aide des vis de 3,5 x 35 mm.

 ben wharncliff carolin grenoside drawer as 06

Monter les tiroirs

17

Monter les deux tiroirs. Insère pour cela les parois latérales (H) et la paroi arrière (I) dans les fentes du panneau de fond (F). Visse-les par le bas à travers le panneau de fond avec des vis de 3,5 x 35 mm. Elles sont également vissées sur les côtés sur le bord inférieur via les trous de vissage en place. Emboîte la façade avec les parois latérales.

 ben wharncliff carolin grenoside drawer as 07

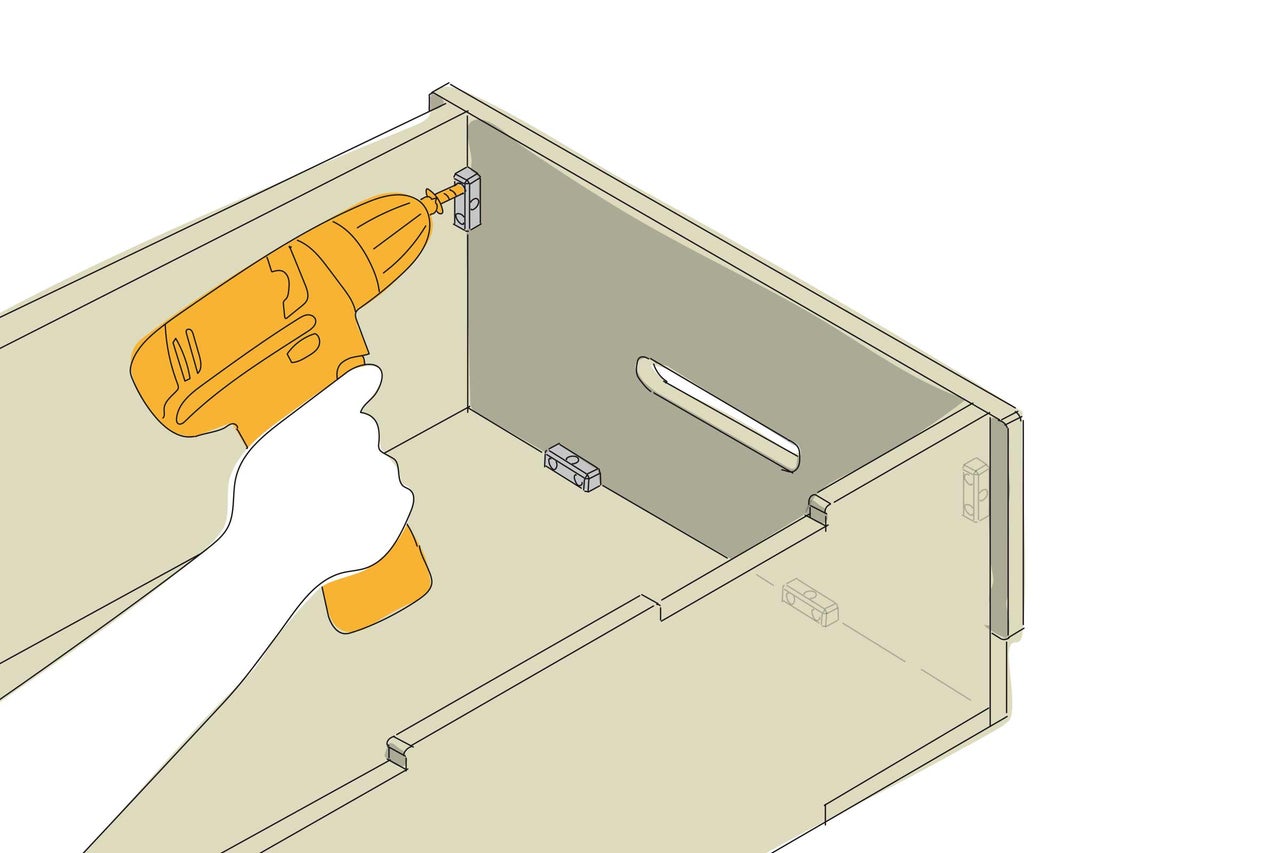

Fixer la face avant

18

La façade est fixée de l‘intérieur à l‘aide de 4 raccords d‘angles universels. Visse chaque raccord au moyen de 4 vis à tête fraisée de 3 x 16 mm sur les parois latérales et la façade.

 ben wharncliff carolin grenoside drawer as 08

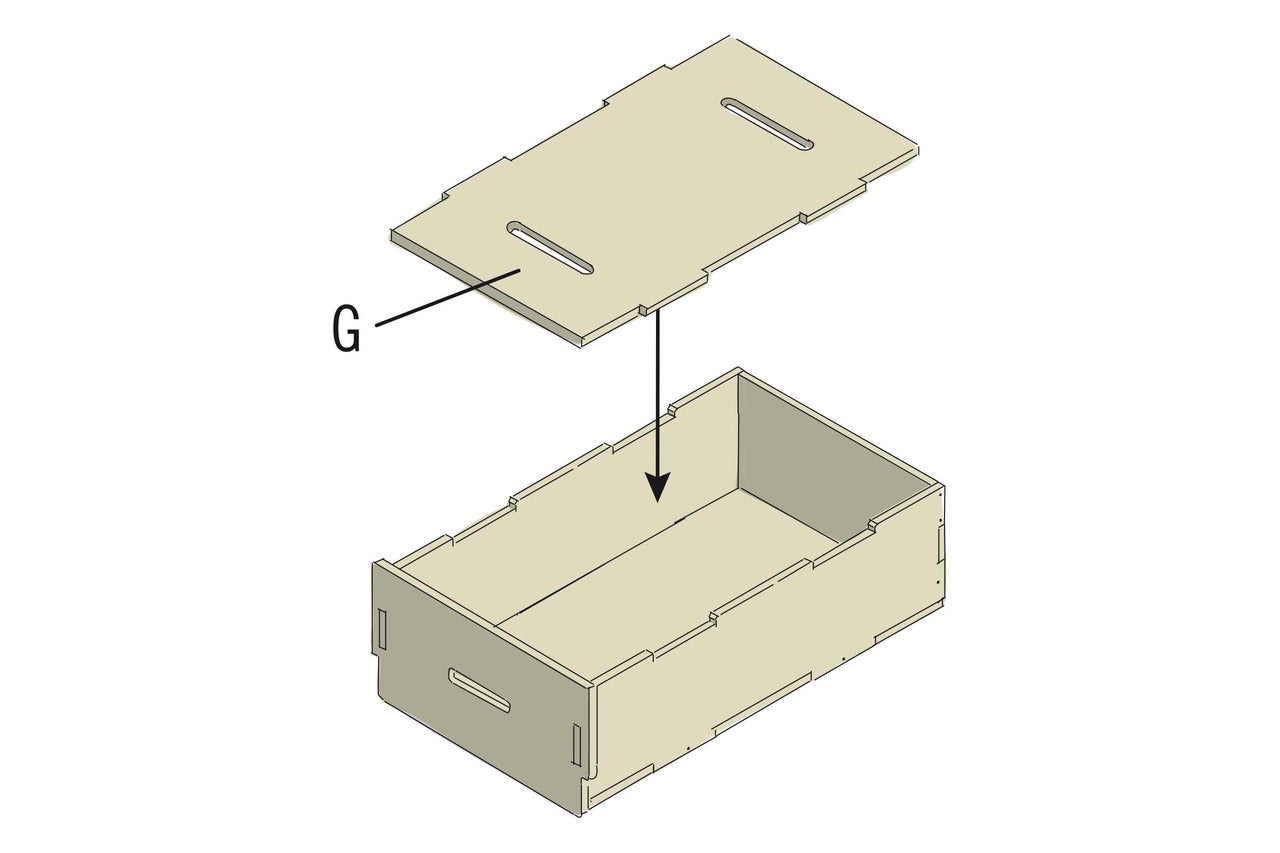

Poser le couvercle

19

Le cache (G) est simplement posé sans fixation. Il peut être retiré facilement afin de remplir le tiroir.

 ben wharncliff carolin grenoside drawer as 09

Montage des tiroirs

  • Le montage des tiroirs doit être effectué sur un support plan et stable. Utilise des cales pour positionner le tiroir.
  • Les tiroirs doivent mesurer 17 mm de moins afin de glisser sans frotter, à l'ouverture comme à la fermeture.

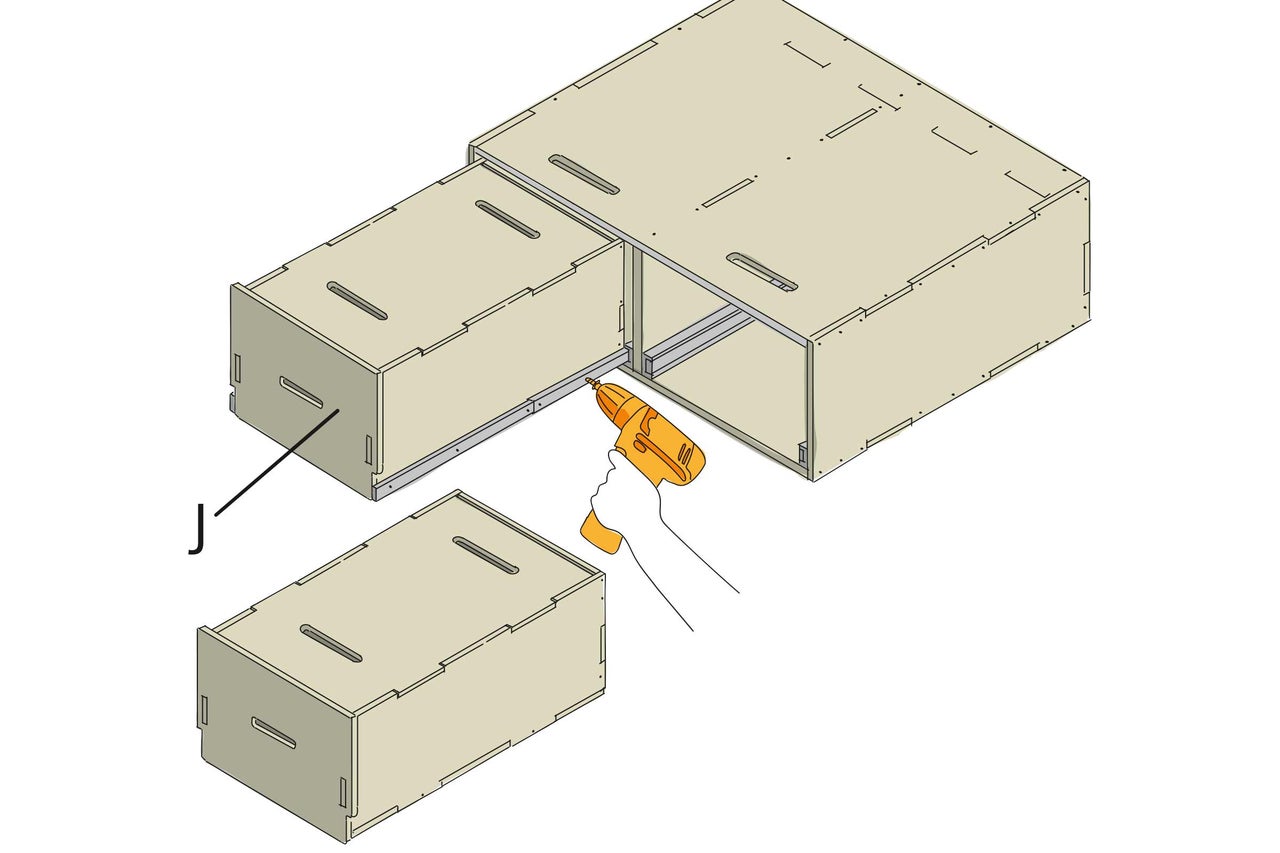

Finalisation de la Campingbox

20

Positionne le tiroir avant de le fixer, en fonction des coulisses, de manière à avoir un peu de jeu de chaque côté de la façade (J). Visse ensuite le tiroir avec les coulisses.

 carolin grenoside drawer as 10

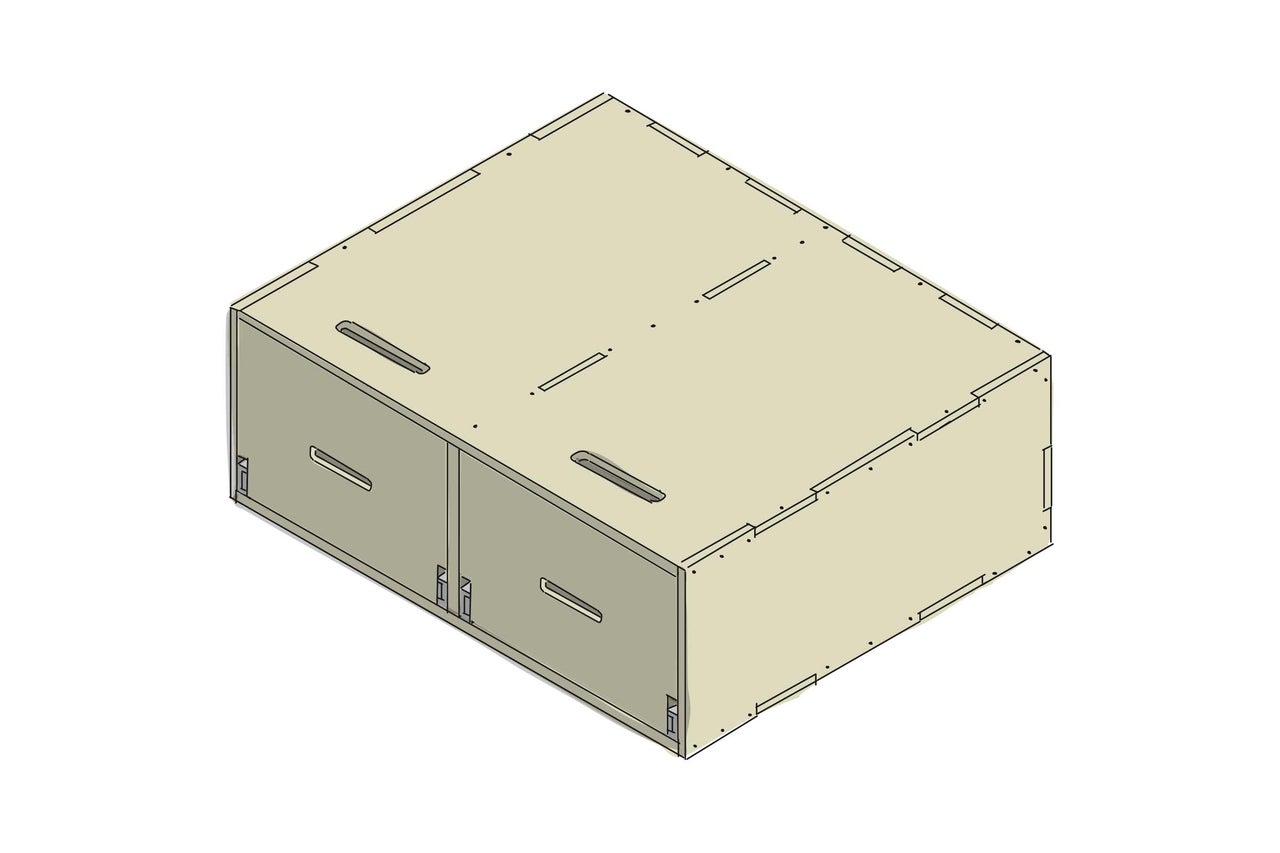

Installer les tiroirs

21

Fixe alors de manière sécurisée le module dans le véhicule afin qu‘il ne se renverse pas à l‘ouverture, en cas de transfert de poids. Tu peux, par exemple, le monter dans le lit «Marinus» assorti. Il te faudra pour cela deux autres coulisses pour tiroir plus longues.

Si les coulisses utilisées ne disposent d‘aucune sécurité à l‘ouverture, veille à sécuriser les tiroirs contre le déraillement.

 carolin grenoside drawer as 11

Consignes de sécurité

Ces instructions ont été rédigées avec le plus grand soin mais elles ne représentent qu'une possibilité de réalisation. Il est donc important d'évaluer de façon réaliste ses propres capacités et en cas de doute de demander impérativement conseil auprès d'un spécialiste! HORNBACH ne saurait être tenu pour responsable en cas de mauvaise utilisation des matériaux ou des outils ainsi qu'en cas de montage inapproprié ou incorrect.

  • Nos produits ne sont pas des éléments du véhicule.
  • Nous attirons explicitement l'attention sur le fait que nos produits sont considérés comme de la marchandise, dont la conformité de la sécurisation ne fait pas partie de notre responsabilité.
  • La sécurisation de nos produits par le propriétaire/conducteur du véhicule est nécessaire et doit être réalisée conformément aux exigences du véhicule (par ex. utilisation de sangles).
  • Renseigne-toi sur le poids total autorisé en charge de ton véhicule.
  • Nos produits ne doivent pas être utilisés comme siège ou comme lit lors des trajets.
  • La notice de montage est disponible exclusivement en ligne et est à retrouver en PDF à télécharger, sous l'onglet «Fiches de données».
